Подключение дверного звонка 2 провода: Схема подключения дверного звонка на 220 вольт

Схема подключения дверного звонка электрического в квартире проводного

Как подключить дверной звонок: схемы

Процесс установки дверного звонка является ответственной работой, к выполнению которой нужно подходить со всей ответственностью. Процедура является электромонтажной процедурой, необходимо строго соблюдать требования.

Для того чтобы выполнить эту работу, используем:

• • силовой кабель;
• • проводной звонок;
• • кнопка.

Провод ШВП

Провод ШВП используется в основном для подключения к электрической сети бытовых светильников, различной электроаппаратуры, очистителей воздуха, телевизоров, электромеханических устройств. Он предназначен для эксплуатации в цепях переменного тока промышленной частоты при напряжении не выше 660 В.

Заказать

Как осуществляется работа

Прежде чем подключать, необходимо провести подготовительные работы.

Предварительно подготавливаем штробу, в которую протягиваем от распредщита кабель ВВГ-П. Это нужно сделать таким образом, чтобы было достаточно длины на конце кабеля, чтобы выполнить повторное соединение. Затем делается маркировка «Питание звонка».

Необходимо выполнить прокладку кабеля туда, где планируется кнопка непосредственно от респредкоробки. Прежде всего, в штробе, а затем сквозь гильзу в стене. Многие интересуются, на какой высоте должен находиться звонок. Устанавливать его нужно примерно на 1,5 м.

Следующим этапом будет прокладка двухжильного кабеля от распределительной коробки непосредственно к месту, где будет устанавливаться звонок. Здесь делается маркировка «Звонок». После того как эта работа проделана, переходим к щиту, где подключаем питающий кабель:

1. Изоляционная жила белого цвета соединяется со свободной клеммой в автоматическом выключателе.
2. Синюю жилу подключаем к свободной клемме, которая находится на нулевой шине.

Кабель NYA

Кабель NYA Для внутренних подключений в стационарных коммуникационных энергосистемах, распределительных панелях и щитках часто используется кабель NYA цена которого невысока, а технические характеристики соответствуют требованиям действующих Правил эксплуатации электроустановок.

Заказать

В распредкоробке также нужно провести определенную работу, соблюдая последовательность действий. Здесь требуется выполнить зачистку с последующей маркировкой жил.

1. На белую жилу кабеля «Питание звонка» маркируется «L».
2. Синяя «Питание звонка» — «N».
3. Белая «Кнопка» — «L».
4. Синяя «Кнопка» — «Звонок».
5. Белая «Звонок» — маркируется «Звонок».
6. Синяя «Звонок» — «N».

Кабель NYMнг-LS

Кабель NYMнг-LS Для подачи электропитания к установкам и аппаратам класса защиты 1 широко задействуется кабель NYMнг-LS, цена которого немного выше, чем у других изделий этой категории, но эксплуатационные показатели и технические характеристики лучше. Он рассчитан на рабочее напряжение 300-660 В.

Заказать

Важно понимать, что соединять нужно провода одинакового маркера, применяя пайку, клеммы или сварочный метод. После того как проложили кабели, можно переходить к отделочным работам.

Следующий этап – установка, а также подключение кнопки и звонка. В монтажной коробке нужно зачистить кабель и подключить кнопку, придерживаясь следующей схемы:

1. Белая жила с изоляцией – «1».
2. Синяя – «2».

Затем осуществляем установку кнопки. Демонтируем декоративную рамку, закрепляем на стену звонок, в специальное отверстие протаскиваем кабель, выполняем его зачистку и подключаем, придерживаясь следующей последовательности:

1. Белая жила с изоляцией – это клемма звонка «L».
2. Синяя – клемма звонка «N».

Завершающим этапом будет закрепление в декоративной рамке. После этого можно принимать работу и пользоваться.

Как подключить дверной звонок своими руками?

Как подключить дверной звонок своими руками?

Дверной звонок, безусловно, очень полезная вещь, без которой нельзя себе представить ни одну квартиру. Старые дверные замки могли издавать только один звук, за счет механического соударения маятника с куполом звонка. Современные модели намного разнообразнее. Тем не менее, вопрос о том, как установить дверной звонок возникает постоянно. В этой статье я отвечу на основные вопросы, касающиеся установки и предложу пошаговую инструкцию.

Оглавление

• Виды дверных звонков
• Схема подключения звонка
• Как закрепить розетку звонка
• Какие провода использовать для подключения

1

Виды дверных звонков

Перед тем, как покупать дверной звонок, советую убедиться, что выбранная модель хорошо вам подходит. В первую очередь, обратите внимание на звонки с беспроводной связью. В этом случае никаких проводов тянуть вообще не надо. В кнопку и сам звонок вставляются батарейки, которые питают и звонок розетку звонка и кнопку. На самом деле, это идеальный вариант простого звонка, который существует сегодня. Коробка крепится на шурупы в дюбелях, а саму кнопку можно прикрепить на специальную клейкую поверхность в любом удобном для вас месте.

Второй по удобству звонок – проводной. Он состоит из кнопки, розетки, в которой установлен динамик и, собственно, проводов. Если вы не хотите думать о смене батареек, лучше установить именно такой звонок.

Вообще же, каждый звонок хорош по-своему. Но, так как схема установки беспроводного звонка очень проста, я расскажу о том, как подключить дверной звонок с проводами.

2

Схема подключения звонка

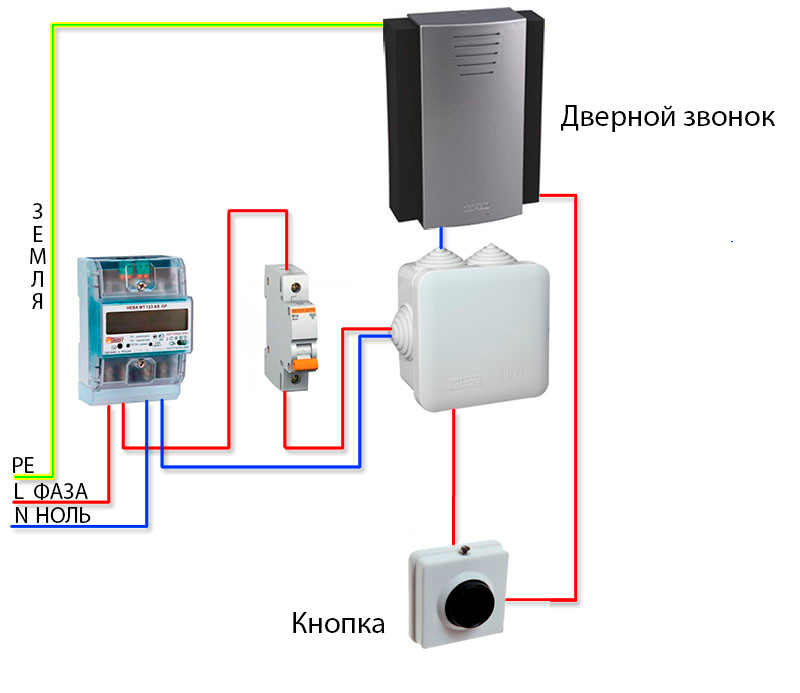

Схема подключения дверного звонка 220В очень проста. Кнопка звонка подключается фазным проводом к однополюсному автомату. В то же время, от главного автомата ноль заводится в розетку звонка. Фаза от кнопки также заводится в розетку. 2 провода – фаза и ноль, подключаются в розетку, в соответствующие разъемы. В современных моделях звонков эти разъемы представлены клеммами, в которые достаточно просто вставить провод. Существуют также зажимные розетки с винтами.

Отвечая на вопрос о том, как подключить дверной звонок, видео которого часто встречается в интернете, можно сказать об использовании этой же схемы. Практически все звонки действуют по одному и тому же принципу. Если Вы подключаете звонок с контроллером мелодий, то, скорее всего, нужно будет вставить нулевой и фазный провод в разъемы подключения звонка, а провода контроллера развести, согласно схеме в самом звонке.

3

Как закрепить розетку звонка

Итак, я рассказал про схему подключения дверного электрического звонка. Теперь нужно определить, куда повесить розетку под него. Конечно, розетку можно закрепить прямо к стене, если есть такая возможность, но можно поступить иначе. Почти все производители снабжают устройства скрытым креплением под шуруп. Поэтому, вворачиваем шуруп в дюбель на стене, но не до конца. Вешаем на этот дюбель розетку, подключаем провода (предварительно заведя их через заднюю крышку) и получаем готовый, действующий звонок, который спокойно висит на одном шурупе.

Если такое крепление не предусмотрено, можно вставить звонок непосредственно в стену, прикрепив его шурупами в дюбелях. Так или иначе, для вывода проводов, вам потребуется коронка по бетону или большое сверло. Подключение дверного звонка почти завершено.

4

Какие провода использовать для подключения

Я рекомендую выбирать провода, как на свет. Но вы можете обойтись двужильным проводом с сечением 1,5 кв. мм. Тока для звонка нужно не очень много, а земля в схеме его подключения почти никогда не используется.

Еще несколько слов о том, как подключить дверной звонок, если из стены торчат 4 провода. Индикатором определяем фазы и ноль, затем просто подключаем к звонку одну из фаз при выключенном электричестве.

Вторую фазу изолируем.

ПОМНИТЕ! Все соединения проводов друг с другом выполняются исключительно в распределительных коробках!

Подключение дверного звонка почти закончено. Осталось только включить электричество и проверить его работоспособность.

Автор

Профессиональный Строитель

Мурманск

Рейтинг: 0 из 5

Оценок: 0

Ошибка

Комментарии (0)

Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.

• Виды дверных звонков
• Схема подключения звонка
• Как закрепить розетку звонка
• Какие провода использовать для подключения

Ошибка:

Суть ошибки:

Спасибо, что делаете наш сервис лучше!

Инструкции по проводному, беспроводному и умному дверному звонку

Фото: istockphoto.com

С тех пор, как у нас появились двери, мы заново изобретали способы оповещения о приходе посетителя. Здоровенные железные молотки уступили место звонким колокольчикам, которые звенели при повороте ручки, а сегодня технологические достижения сделали дверные звонки более универсальными, чем когда-либо. Независимо от того, обновляете ли вы свою запись и хотите заменить старый дверной звонок более привлекательной моделью или хотите перейти на что-то «умное», мы расскажем вам, как выбрать, а также как установить дверной звонок, который прямо для вашего дома.

Прежде чем мы перейдем непосредственно к инструкциям по установке дверного звонка, имейте в виду, что на сегодняшний день существует три основных типа дверных звонков: проводные, беспроводные и с подключением к Интернету (которые подключаются к вашему домашнему маршрутизатору в проводном или проводном режиме). или беспроводные версии). Ниже вы найдете конкретные инструкции по установке дверного звонка для каждого из этих типов звонков.

Как установить проводной дверной звонок

Установка дверного звонка связана с низковольтным электричеством и относительно проста, если вы примете необходимые меры предосторожности, включая отключение питания перед началом работы.

Стандартный проводной дверной звонок состоит из трех компонентов: кнопки, звонка и трансформатора, которые можно приобрести вместе в наборах для дверного звонка или по отдельности. Проводные дверные звонки стоят от 25 до более 500 долларов за декоративные устройства звонка и функции интеллектуальных технологий.

ПРИНАДЛЕЖНОСТИ

• Трансформатор дверного звонка (дополнительно)
• Звонок дверного звонка
• Кнопка дверного звонка
• Мультиметр
• Отвертка
• Бесконтактный тестер

ШАГ 1:  Определите, подключен ли ваш дом к дверному звонку.

Фото: istockphoto.com

Проводные дверные звонки обычно устанавливаются во время строительства дома, когда электрик может легко провести провода через недостроенные стены. Если дом не подключен к дверному звонку, самый простой способ действий — приобрести беспроводной дверной звонок.

Если в вашем доме никогда не было проводки для дверного звонка, и вы предпочитаете проводную модель, установка может быть дорогостоящей, поскольку новые провода необходимо протягивать через стены, а это трудоемкий процесс. Процесс включает в себя поиск ближайшей распределительной коробки, проводку в новом трансформаторе и прокладку новых проводов сбоку от двери — больше работы, чем действительно необходимо для дверного звонка.

Чтобы проверить, подключен ли в вашем доме провод для дверного звонка, отключите питание дома с помощью главного выключателя. Затем снимите дверной звонок и посмотрите, есть ли за ним провода.

ШАГ 2: Проверьте, работает ли трансформатор дверного звонка.

Трансформаторы представляют собой небольшие коробки, соединенные с электрической коробкой с набором маленьких тонких проводов, соединенных с ними. Эти устройства потребляют электричество 110 В или 120 В и преобразуют (или уменьшают) его до уровня 8 В, 16 В или 24 В, который требуется для дверного звонка. Обычно вы найдете трансформаторы в близлежащих шкафах, подвалах, подсобных помещениях и других труднодоступных местах.

Чтобы определить, работает ли трансформатор, проверьте его с помощью мультиметра. Установив мультиметр на VAC (переменное напряжение), поместите щупы на два винта, которые удерживают провода на месте. Если показания отсутствуют (8 В, 16 В или 24 В), трансформатор не годится. Хорошая новость заключается в том, что установка трансформатора дверного звонка не так уж сложна или опасна, если выключатель выключен.

ШАГ 3: Отключите питание звонка в распределительной коробке.

Проводной дверной звонок подключен к электрической системе дома, поэтому вам необходимо отключить питание звонка в распределительной коробке, прежде чем устанавливать новый. Трансформатор звонка снижает стандартное домашнее напряжение 120 В до менее чем 24 В, чтобы разместить низковольтные провода, которые подключаются как к блоку кнопок, так и к коробке звонка.

ШАГ 4: Снимите существующие компоненты дверного звонка.

С помощью отвертки снимите кнопку дверного звонка со стены и отсоедините провода от кнопки дверного звонка. Не обрезайте их, так как часто бывает очень мало проволоки для работы. Снимите крышку с дверного звонка (обычно они просто защелкиваются, но у некоторых могут быть винты) и отсоедините провода от звонка. Удалите крепежные винты, крепящие колокольчик к стене.

Если требуется замена трансформатора, снимите его. Начните с осторожного снятия крышки на электрической коробке, на которой установлен трансформатор. Используйте бесконтактный тестер, чтобы убедиться, что питание внутри коробки действительно отключено, несмотря на то, что вам может сказать трансформатор. Убедившись, что питание отключено, снимите гайки и провода, соединяющие трансформатор с электрической цепью.

ШАГ 5: Замените трансформатор дверного звонка (дополнительно).

Если трансформатор дверного звонка нуждается в замене, сейчас самое время. Сначала снимите существующий трансформатор дверного звонка с электрической крышки и повторно используйте вход и контргайку, чтобы установить новый трансформатор на место. При отключенном выключателе подключите новый трансформатор к электрической системе, скрутив провода вместе и закрутив их с помощью проволочных гаек. Наконец, подсоедините провода, идущие от звонка и кнопки, к трансформатору перед установкой крышки обратно на распределительную коробку.

Примечание. Проверьте упаковку звукового сигнала, чтобы определить, какое напряжение ему требуется — 8 В, 16 В или 24 В, — а затем следуйте электрической схеме трансформатора, чтобы правильно подключить провода. Это просто вопрос использования правильных двух из трех винтов, так что не пугайтесь. Кроме того, рекомендуется ненадолго снова включить выключатель и проверить новый трансформатор, прежде чем двигаться вперед, чтобы убедиться, что он работает и что напряжение соответствует норме. С помощью мультиметра проверьте напряжение.

ШАГ 6: Подсоедините провода к новой кнопке дверного звонка и звонка.

Фото: istockphoto.com

Установите новый звонок на стену и прикрепите провод, идущий от трансформатора, а также провод, идущий от трансформатора, к кнопке. Если есть несколько дверных звонков, обязательно расположите провода на клемме с маркировкой «спереди» или «сзади», в зависимости от ситуации. В противном случае просто подключите провод трансформатора к клемме трансформатора, а провод кнопки к другой клемме.

Закрепите новую кнопку дверного звонка на стене. Подсоедините провод, идущий от трансформатора, и провод, идущий от звонка, к кнопке дверного звонка. Расположение этих двух проводов не имеет значения, если вы подключаете их к каждой клемме.

ШАГ 7: Снова включите выключатель и проверьте дверной звонок.

Снова включите блок выключателя. Затем проверьте дверной звонок, чтобы убедиться, что звонок работает и его слышно.

Если дверной звонок не работает, он либо неправильно подключен, либо не получает нужного напряжения. Если дверной звонок звонит постоянно, даже когда кнопка не нажата, проблема либо в проводке, либо кнопка повреждена. Убедитесь, что к каждой клемме подходит только один провод. Теперь ваш дверной звонок должен быть готов к использованию.

Как установить беспроводной дверной звонок

Если в доме нет существующей проводки дверного звонка, использование беспроводной связи часто является лучшим вариантом. Беспроводной дверной звонок также является хорошим выбором для домовладельцев, которым нравится идея портативного звонка, который можно установить в любой комнате. Недорогие беспроводные устройства начинаются примерно с 15 долларов (базовая дверная кнопка и подключаемый модуль звонка) и могут стоить более 500 долларов за умные устройства. Эта установка очень проста, хотя удаление старого дверного звонка может потребовать некоторого опыта.

Поставки

• Электрическая лента
• Беспроводные дверные звонки
• Multimeter
• отвертка
• Неконтактный яич ).


  Отключите электричество в распределительной коробке. Затем открутите два крепежных винта, удерживающих старую кнопку дверного звонка. К задней части кнопки дверного звонка подключены два низковольтных провода. Вам не нужно будет использовать их для установки беспроводного дверного звонка, поэтому вы можете либо обмотать оголенные концы старой проводки дверного звонка изолентой и заправить провода обратно в стену, либо накрутить пластиковые гайки на каждый из проводов.

  Снимать старый трансформатор дверного звонка не обязательно, но если вы хотите это сделать, выполните следующие действия: Держите выключатель в выключенном положении. Осторожно откройте распределительную коробку, на которой установлен трансформатор, и отсоедините провода трансформатора от электрической цепи. Закройте провода в коробке гайками и установите на место крышку.

  ШАГ 2: Определите, как далеко распространяется сигнал.

  Беспроводные дверные звонки обычно подключаются к стандартным внутренним розеткам. Некоторые беспроводные дверные звонки поставляются с несколькими звонками, которые установщики могут размещать в разных комнатах. При покупке дверного звонка проверьте упаковку, чтобы определить максимальное расстояние беспроводного сигнала. В большинстве случаев, даже в очень больших домах, расстояния до дверного звонка должно быть более чем достаточно.

  Однако для домов с длинными подъездными путями, воротами и другими удаленными местами, где может потребоваться установка дверного звонка, большее значение имеет расстояние, на которое доносится сигнал. Расстояние звонка обычно колеблется от 700 до 1200 футов, поэтому вы должны проверить это значение, прежде чем покупать беспроводной дверной звонок для большой собственности, чтобы убедиться, что дверной звонок будет работать правильно.

  ШАГ 2: Прикрепите пластину дверного звонка к кожуху передней двери.

  Фото: ring.com

  Беспроводные дверные звонки не крепятся к стене, как проводные дверные звонки. Большинство беспроводных моделей поставляются с монтажными пластинами, поэтому аккумулятор дверного звонка можно легко снять и зарядить. Монтажная пластина дверного звонка обычно устанавливается на той же стороне двери, что и ручка.

  Если к дверному звонку прилагается шаблон, используйте шаблон, чтобы отметить места для винтов на корпусе. Если это не так, удерживайте монтажную пластину на месте и карандашом отметьте расположение винтов на корпусе дверцы. С помощью дрели с небольшим сверлом просверлите небольшие направляющие отверстия для шурупов. Закрепите пластину дверного звонка на стене с помощью винтов, входящих в комплект.

  Убедитесь, что в дверном звонке есть свежие батарейки, и вставьте его на место.

  ШАГ 3: Подключите приемник звукового сигнала и проверьте систему.

  После того, как кнопка дверного звонка установлена, все, что осталось, — это подключить коробку звонка к электрической розетке и проверить систему. Часто имеет смысл установить коробку звонка в центральной части дома, например, в прихожей, гостиной или кухне. Подключите его к розетке в каждом из этих мест и попросите кого-нибудь нажать кнопку дверного звонка, чтобы проверить, насколько слышно его в каждой комнате. Держите коробку с звонком в комнате, где ее наиболее комфортно слышно.

  Как установить умный дверной звонок

  Дверной звонок с поддержкой WiFi подключается к домашнему беспроводному маршрутизатору и позволяет пользователям контролировать посетителей со своего смартфона или ПК. Варианты включают камеры с ночным видением или без него, возможности внутренней связи и датчики движения, которые отправляют предупреждение на смартфон пользователя, когда кто-то приближается к двери. Умные дверные звонки стоят от 150 долларов и могут стоить более 1000 долларов в зависимости от выбранных дополнительных функций.

  ШАГ 1: Установите монтажную пластину и подключите провода.

  Фото: istockphoto.com

  Умные дверные звонки могут быть установлены с использованием проводного метода (который поддерживает заряд аккумуляторов) или беспроводного метода (который требует более частой зарядки аккумуляторов, но обеспечивает максимальную гибкость при установке). Обе установки относительно просты, то есть установка проводного дверного звонка проста, если провода уже установлены.

  Чтобы установить монтажную пластину умного дверного звонка, удерживайте монтажную пластину над проводами, отметьте отверстия для винтов на корпусе или стене, а затем снимите пластину. (Вы устанавливаете беспроводной интеллектуальный дверной звонок, конечно, вы не ограничены проводами и можете разместить монтажную пластину где угодно.) Используйте дрель с небольшим сверлом, чтобы просверлить направляющие отверстия для винтов. Закрепите пластину на стене с помощью винтов, которые входят в комплект дверного звонка. При проводной установке подключите провода к клеммам в соответствии с инструкциями производителя.

  ШАГ 2: Синхронизируйте умный дверной звонок с вашим Wi-Fi и приложением производителя.

  Синхронизируйте кнопочный блок с домашним Wi-Fi-маршрутизатором и со смартфоном. Этот процесс зависит от производителя и, вероятно, потребует загрузки и установки приложения на ваш телефон, которое позволит вам удаленно контролировать и контролировать функции дверного звонка. Сделайте это, и вы сможете контролировать свой дверной звонок из любого места.

  Заключительные мысли

  Фото: istockphoto.com

  Научиться устанавливать любой дверной звонок не так уж сложно. Хотя между проводными, беспроводными и умными дверными звонками есть нюансы, процесс установки довольно прост. Приведенное выше руководство помогает среднему мастеру-сделателю разобраться со всеми типами дверных звонков и методами их установки, и, если следовать им шаг за шагом, у них не должно возникнуть проблем с ремонтом или изучением того, как подключить дверной звонок. Самое главное, что нужно помнить, это выключать автоматический выключатель перед выполнением любых электромонтажных работ.

  Часто задаваемые вопросы

  Мы рассмотрели много информации об установке дверного звонка, но у домашних мастеров могут остаться вопросы. Ниже приведены ответы на некоторые из наиболее часто задаваемых вопросов о том, как заменить дверной звонок.

  В. Как работает дверной звонок?

  Дверной звонок — это просто электрическая цепь или петля. Кнопка дверного звонка разрывает петлю. Когда кнопка дверного звонка нажата, цепь замыкается, и электрический заряд отправляется на звонок, активируя звонок.

  В. Сколько электрик берет за установку дверного звонка?

  Оценки варьируются в зависимости от региона и объема работ, но домовладельцы могут рассчитывать заплатить от 100 до 450 долларов за установку дверного звонка.

  В. Обычно дверные звонки подключаются к автоматическим выключателям?

  Проводные дверные звонки всегда подключаются к выключателю, но не напрямую. Они подключены к трансформатору, а этот трансформатор подключен к электрической цепи, которой управляет панель выключателя.

  В. Где трансформатор моего дверного звонка?

  Есть несколько мест, где можно найти трансформатор дверного звонка. Во-первых, проверьте все шкафы возле входной двери. Также загляните в подвал возле панели выключателя или возле входной двери. Другие места, на которые стоит обратить внимание, включают подсобные помещения и рядом с проводными системами сигнализации.

  В. Все ли проводные дверные звонки нуждаются в трансформаторе?

  Да. Проводные дверные звонки предназначены для использования меньшего напряжения, чем типичный домашний ток. Это позволяет им использовать более тонкие провода и освобождает их от определенных строительных норм и правил.

  Нужна помощь?

  Получите бесплатную оценку проекта без каких-либо обязательств от квалифицированных специалистов рядом с вами.

  Find Pros Now

  +

  Электропроводка, типы, детали и многое другое

  Дверной звонок 101: электропроводка, типы, детали и многое другое / Getty Images

  Основные моменты

  • Существует три типа дверных звонков: проводные, беспроводные и умные.

  • Проводные дверные звонки используют трансформатор для подключения к электрической системе дома.

  • Дверные звонки довольно просты в установке, но всегда будьте осторожны при обращении с проводами.

  Получите предложения от трех профессионалов!

  Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

  Когда вы заняты играми с детьми в гостиной или приготовлением ужина на кухне, звонок в дверь очень важен для того, чтобы сообщить вам, что ваш заказ с доставкой прибыл. Но если вы планируете самостоятельно установить новый дверной звонок, важно знать, как работает это устройство, если вы хотите, чтобы оно работало должным образом.

  Вот все, что вам нужно знать о проводке дверного звонка, деталях, типах дверных звонков и о том, как все части работают вместе, чтобы вы могли получить этот мелодичный перезвон.

  Типы дверных звонков

  Может быть, вы хотите модернизировать существующий проводной дверной звонок в вашем викторианском доме или надеетесь модернизировать новую конструкцию с помощью умного дверного звонка, которым вы можете управлять со своего телефона. Существует три основных типа дверных звонков, которые следует учитывать в зависимости от стиля вашего дома и личных предпочтений.

  1. Проводные дверные звонки

  Проводные дверные звонки подключаются к электрической системе в вашем доме, поэтому вам не придется помнить о замене батареек, чтобы дверной звонок этого типа продолжал работать. Проводной дверной звонок требует минимального обслуживания. Он также прослужит около 10 лет, прежде чем его нужно будет заменить, а если у вас уже есть проводной дверной звонок, его довольно просто заменить.

  2. Беспроводные дверные звонки

  Беспроводные дверные звонки работают не на проводах, а на радиоволнах. Дверной звонок можно установить снаружи вашего дома без каких-либо сверлений, тогда вы просто установите передатчик внутри дома в непосредственной близости от дверного звонка. Вам нужно будет заменить батареи или перезарядить дверной звонок, и этот срок зависит от модели.

  3. Умные дверные звонки

  Умные дверные звонки могут подключаться к приложениям на вашем смартфоне, поэтому вы можете говорить с человеком у вашей двери через дверной звонок, видеть человека через встроенную камеру или слышать, как говорит другой человек. тебе. Умные дверные звонки либо подключены к вашей сети Ethernet, либо беспроводны, и для подключения требуется Wi-Fi. Это популярный выбор, если вы хотите повысить безопасность вашего дома .

  Части дверного звонка

  Дверной звонок состоит из трех основных компонентов: кнопки или кнопок на передней панели, звонка и трансформатора. Но есть еще несколько кусочков головоломки, которые работают вместе, чтобы превратить нажатие кнопки в предупреждение о том, что кто-то находится у вашей входной двери.

  1. Передняя кнопка

  Фото: zhihao/Moment/Getty Images

  Как это ни звучит, передняя кнопка — это кнопка, которую кто-то нажимает на дверном звонке. Эта часть дверного звонка устанавливается в непосредственной близости от входной двери. Когда посетитель нажимает кнопку, он издает звуковой или звуковой сигнал, который позволяет вам и вашей семье узнать, что кто-то находится у входной двери.

  2. Звонок

  Дин, дон: Звонок — это часть дверного звонка, которая издает звук, чтобы уведомить вас о том, что кто-то нажал на звонок. Большинство проводных дверных звонков имеют более традиционные или классические звуки звонка, в то время как беспроводные или интеллектуальные дверные звонки предлагают больше настроек.

  3. Трансформатор

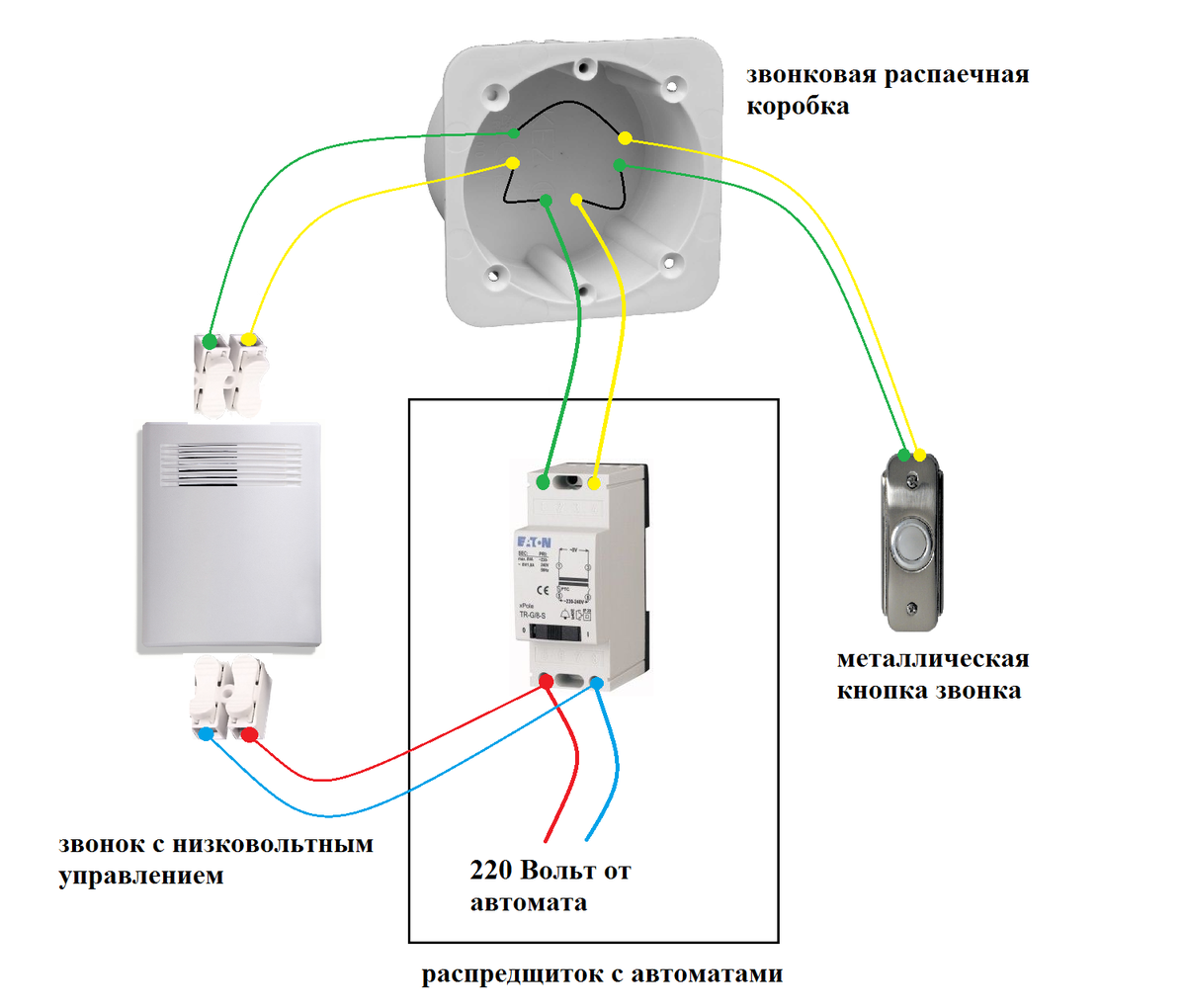

  Дверные звонки подключаются к собственным трансформаторам, которые затем подключаются к электрической системе вашего дома. Дверным звонкам нужен трансформатор, потому что они низковольтные, обычно от восьми до 24 вольт. Электрическая система дома намного выше, обычно около 120 вольт.

  4. Клеммы

  Проводка кнопки и проводка трансформатора соединяются через клеммы на коробке звонка. Есть три клеммы: транс для проводки трансформатора, передняя для передней кнопки и задняя или задняя, ​​если у вас есть задняя кнопка.

  Как работает дверной звонок?

  Вы нажимаете переднюю кнопку, и ток течет от кнопки к передней клемме, затем к звонку, где ток тянет соленоид (электромагнитный) в звонке вниз. Это ударяет по резонаторам, которые перемещаются в одну сторону при нажатии кнопки, а затем в другую сторону, чтобы издать второй звук после отпускания кнопки. Результат? «Динь», за которым следует звук «дон».

  Проводка дверного звонка

  Дверные звонки являются низковольтными и имеют три провода для подключения трансформатора к электрической системе в вашем доме. Трансформатор необходим для снижения более высокого напряжения электрической системы до уровня, подходящего для дверного звонка.

  • Нейтральный провод: Этот провод обычно белого цвета.

  • Провод заземления: Провода заземления обычно зеленого цвета.

  • Провод под напряжением или под напряжением: Этот провод обычно черного цвета.

  Примечание по безопасности

  Низкое напряжение дверных звонков означает, что с ними довольно безопасно обращаться, даже если вы выполняете установку своими руками. Тем не менее, чтобы избежать любого риска поражения электрическим током, обязательно отключите электричество в вашем доме, прежде чем подключать провода трансформатора к проводам соответствующей электрической системы.

  Если вы беспокоитесь об установке дверного звонка самостоятельно, наймите местного электрика , чтобы ваш дверной звонок был правильно и безопасно установлен и работал.
