Схема подключения электрокотла к системе отопления и сети на 220 и 380 В.

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

СодержаниеПоказать

• 1 Виды котлов по типу нагревателя
• 2 Выбор котла
• 3 Как подключить электрокотел к системе отопления
• 4 Как подключить котел к электросети
  • 4.1 Схема подключения однофазного котла на 220
  • 4. 2 Схема подключения трехфазного электрического котла к электросети 380

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

• установка агрегата с обвязкой электронасоса и расширительной емкости;
• установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
• обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
• присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
• подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

• двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
• одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

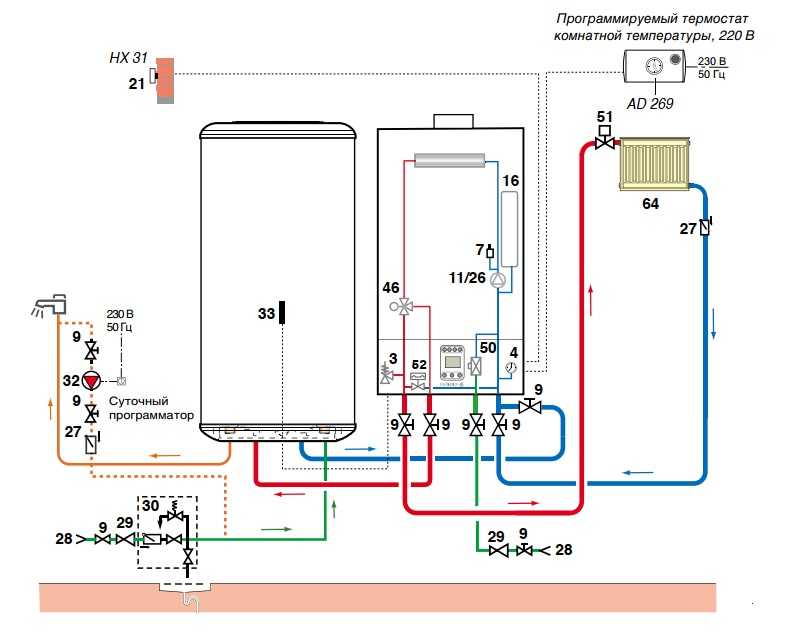

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Схема подключения электрокотла — особенности обвязки и установки системы, фотопримеры +видео

Содержание:

1. Особенности обвязки электрокотла
2. Зачем нужна обвязка электрокотла
3. Схема обвязки электрокотла
4. Этапы проведения монтажа

Невозможно обеспечить в доме комфортное проживание без поддержания необходимого температурного режима. Для этого следует правильно смонтировать каждый узел отопительной системы. В процессе проведения работ надо строго придерживаться правил подключения отопительного оборудования. Несмотря на то, что схема подключения электрокотла к системе отопления имеет много общего с установкой газовых приборов, в ней есть несколько принципиальных отличий (прочитайте также: «Качественная обвязка двухконтурного газового котла — эффективная экономия»).

Особенности обвязки электрокотла

При установке и обвязке данного электрического прибора не следует забывать о некоторых моментах, непосредственно влияющих на надежную работу отопительного оборудования, что поможет в процессе его эксплуатации избежать частых поломок.

Обвязкой электрокотла называют его подключение к отопительной системе с использованием специальных элементов. При подключении электрокотла к системе отопления учитывается один из двух способов транспортировки теплоносителя по трубопроводу – с принудительной или естественной циркуляцией.

При этом схема подключения электрокотла отопления предусматривает, что прибор необходимо устанавливать в самой нижней точке конструкции для обеспечения наибольшего прогрева радиаторов. Нагнетающую трубу следует расположить над батареями отопления на минимально допустимой высоте.

В процессе монтажа электрического котла нельзя забывать об обустройстве заземления. Согласно правилам безопасности, разрешается его подключение непосредственно к распределительному щиту, при этом не допускается использование для электропроводки нулевой фазы. После изучения правил монтажа отопительного котла необходимо ознакомиться с тем, как выполняется обвязка котла и всей системы теплоснабжения.

Кроме электрокотла (как он выглядит видно на фото) нужно приобрести трубы и другие комплектующие детали для обустройства обогрева помещения.

Правильно сделанная обвязка электрического котла отопления позволяет обеспечить одинаковую температуру в местах входа и выхода теплоносителя. Отопительный прибор следует подключать таким образом, чтобы после достижения определенной температурной отметки в малом контуре вода поступала в большой контур (на него возложена задача обогрева помещений), и там отдавала тепло батареям.

Зачем нужна обвязка электрокотла

В первую очередь, правильно выполненная обвязка электрокотла отопления позволяет не допустить перегрева оборудования и обеспечить его надежное функционирование. Качественно сделанная, данная работа приводит к экономному расходованию энергоресурса. Добиться этого помогает установка автоматических контролирующих и регулирующих устройств (читайте также: «Схема обвязки твердотопливного котла: что и как»).

Обвязка электрического котла бывает четырех типов:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• классическая коллекторная конструкция;
• разводка с использованием первично-вторичных колец.

Схема обвязки электрокотла

Если строго следовать схеме обвязки электрокотла, можно не опасаться за долговечность функционирования отопительной системы. Особое внимание следует уделить регулировке температуры теплоносителя на входе и на выходе.

Обычно схема обвязки электрокотла отопления включает следующие дополнительные элементы:

• циркулярный насос;
• манометр;
• балансировочный кран;
• распределительный клапан;
• вентили;
• шаровые краны;
• проходной фильтр;
• клапаны – проходной, воздушный, обратный и предохранительный;
• хомуты, муфты, тройники;
• радиаторы (батареи) отопления;
• трубы для теплоносителя – металлические или металлопластиковые;
• крепежные изделия.

Для проведения монтажа потребуется:

• набор гаечных ключей;
• сварочный аппарат;
• болгарка и другие инструменты.

Также схема отопления от электрокотла включает элементы, предназначенные для подсоединения настенных приборов к отопительной конструкции, которая может предназначаться для стандартного обогрева помещений, для горячего водоснабжения или для системы теплый пол (детальнее: «Какой электрокотел для теплого пола лучше выбрать»).

Одноконтурный вариант обустройства отопления является несложным, необходимо просто следовать инструкции по установке электрокотла. В случае применения двухконтурной системы, схема подключения электрокотла бывает прямой и смесительной. При прямом варианте регулировка температуры нагрева осуществляется при помощи горелки. В смесительной схеме для этих целей используется не только горелка, но и смеситель с сервоприводом.

В двухконтурных системах в обязательном порядке задействуют аварийную схему обвязки для защиты оборудования от непредвиденных ситуаций, например при отключении электроснабжения. Наиболее эффективным способом принято считать создание специального аварийного контура.

Варианты обвязки котла, смотрите примеры на видео:

Этапы проведения монтажа

Для установки отопительного оборудования необходима схема установки электрокотла и других элементов системы, поскольку эффективность функционирования приборов зависит от точности выполнения монтажных работ в соответствии с нею.

Монтаж обвязки состоит из нескольких этапов:

1. Сначала делают разметку и установку. Чтобы избежать короткого замыкания в случае протечки котла, его размещают подальше от водопровода. Для монтажа данного прибора задействуют дюбели или анкерные болты. Котел выравнивают по горизонтали и вертикали с использованием уровня. При выборе напольной модели под нее подкладывают специальную подставку.
2. Затем электрокотел подключают к отопительной системе при помощи переходников и муфт. Воду перед этим предварительно перекрывают, используя для этого краны любого типа.
3. После завершения подключения котла к системе требуется выполнить электрическую часть конструкции, которая состоит из УЗО и автоматического выключателя. Для подключения котла необходимо сделать заземление. Все электрические кабели помещают в специальный кожух и укладывают в предназначенных для проводки каналах. Сечение кабеля зависит от мощности оборудования.
4. После электрической части делают заземление и проводят тестирование отопительной системы.

Подключение электрокотла к системе отопления, схема, установка, монтаж

Нюансы работы

Электрические теплогенераторы имеют высокий КПД, а значит подходят для больших площадей. Наиболее экономичными из всех являются электродные котлы.

Все электрические котлы оснащены системой регулирования температуры и стабилизатором, защищающим от скачков напряжения — приборы почти всегда к ним чувствительны. Кстати, основной проблемой расчета электрокотла чаще всего является нагрузка на сеть, которая, как правило, больше нормы.

Комплектующие

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую бесперебойную работу и эффективность. Система установки электрокотла состоит из следующих компонентов: аппарат

• ;
• датчики температуры;
• радиаторы;
• сливная и запорная арматура;
• расширительный бачок;
• циркуляционный насос и фильтр.

Выбор площадки и правила

Установка электрокотла возможна только на стену, отделанную негорючим материалом и лучше в нежилом помещении, хотя кухня тоже подойдет. Также необходимо предусмотреть возможность протечки воды: если такое место находится рядом с котлом, то это создает опасность короткого замыкания и возгорания.

Знай по технике безопасности

По установленным нормам от электрокотла до стен должно быть расстояние не менее 5 см, свободное пространство перед ним — 70 см, вверху — не менее 80 см , внизу — не менее 50 см.

Если котел потребляет не более 3,5 кВт, то его можно подключить к обычной розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щиту специальным кабелем. Могут питаться от сети 220 В.

Отдельный кабель – не прихоть производителя: инструкция по технике безопасности ограничивает максимальный ток на выходе до 16 А. Но котлы с электрической мощностью 7 кВт и более питаются только от 380 В.

Что такое электрокотел

Электрический котел – это специальное высокотехнологичное оборудование, предназначенное для обогрева различного рода помещений. Отличительной чертой такого агрегата является использование особого вида топлива – электрической энергии. По многим параметрам котел превосходит оборудование, работающее на других видах топлива: жидком, твердом, газообразном.

Электрооборудование считается самым безопасным в использовании. Но для того, чтобы он хорошо функционировал, необходимо строго соблюдать правила его эксплуатации и обеспечивать своевременное технологическое обслуживание.

Посмотрите видео с описанием принципа работы и устройства электрокотла Protherm Скат.

Устройство

Несмотря на большое разнообразие котлов с разным принципом работы, устройство всех моделей примерно одинаково. Основное место в конструкции отводится нагревательному элементу. В зависимости от типа используемого нагревателя и принципа его работы различают несколько видов котлов.

Все ТЭНы расположены в теплообменниках, которые считаются основными конструктивными элементами котла. При их неисправности нагрев теплоносителя невозможен.

В зависимости от конструкции и производителя оборудование может иметь различную комплектацию.

Список элементов:

1. Электронный блок управления. Регулирует температуру, включая и выключая оборудование в нужное время.
2. Циркуляционный насос (тепловой насос). Является незаменимым компонентом системы, поддерживает стабильную скорость движения теплоносителя в контуре. Производит принудительную циркуляцию жидкости и создает необходимое давление в системе, обеспечивая при этом максимально эффективный теплообмен и прогрев помещения.
3. Расширительный бачок. Не все типы электрокотлов с насосом оснащены расширительным баком. Поэтому, если оборудование приобретается без бака, необходимо будет приобрести эту деталь отдельно и установить ее, врезав в контур трубы отопления.
4. Фильтры. Очищают и удаляют из воды различные примеси.
5. Предохранительные клапаны. Защитите систему от нежелательных отклонений в работе.
6. Предохранительный клапан. Подключен к обратке. Осуществляет аварийный сброс воды при повышении давления выше установленной нормы.
7. Манометр. Этот прибор определяет давление жидкостей, газов внутри котла и труб отопительных систем, необходим для контроля.
8. Термовыключатель … Отключает оборудование при его перегреве. Подключен к термодатчику, расположенному в верхней части электрокотла.
9. Автоматический воздушный клапан. Расположен над баком отопления и производит аварийный выпуск воздуха из бака в случае избыточного давления.

Типы электрокотлов

Все электрокотлы делятся на три типа в зависимости от принципа работы нагревателя.

Электрические нагревательные элементы

Принцип работы основан на простом электрическом нагреве элементов, отдающих свое тепло жидкости. Нагревательный элемент — нагревательный элемент. В качестве теплоносителя используется вода или другие разрешенные жидкости, в соответствии с инструкцией по эксплуатации.

Индукция

Их действие основано на принципе электромагнитной индукции. Нагревательный элемент представляет собой змеевик, внутри которого находится трубопровод, заполненный водой. При прохождении электрического тока через катушку под действием электромагнитного поля теплоноситель нагревается.

Ионный

Рабочим элементом в таких конструкциях являются электроды, помещенные в специальную водную среду, где происходит процесс нагрева теплоносителя при прохождении через него переменного тока.

Особенностью применения данного типа котлов является обязательный контроль электропроводности жидкости и принятие мер по ее регулированию. Нельзя допускать явлений электролиза и пробоя. Невыполнение этого требования может привести к повреждению оборудования.

Используемая жидкость не должна использоваться в бытовых целях. Теплоноситель, который циркулирует по трубам и поступает в рабочий бак котла, находится в непосредственном контакте с электрическим током. Не рекомендуется проводить ремонтно-наладочные работы без привлечения опытного мастера.

Полезные свойства и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными ТЭНами. Некоторые модели имеют даже варочную поверхность, не требующую дополнительной внешней отделки.

Электрические котлы легко переносят отключение электроэнергии на срок до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или в случае перебоев с подачей электроэнергии, необходимой для обогрева частного дома.

Недостатком использования электрокотла является необходимость наличия мощных питающих кабелей большого сечения.

Мощность электрокотлов

Относительным преимуществом электрокотлов является широкий диапазон мощности различных котлов и ступенчатый регулятор мощности для каждого котла в отдельности.

Электрокотлы имеют два диапазона мощности.

1. Диапазон от 4 до 18 киловатт;
2. От 22 до 60 киловатт.

Указанные серии котлов предполагают:

• Для котлов 4-8 кВт две ступени переключения;
• Котлы 8-18 кВт трехступенчатые;
• Для котлов 22-60 кВт предусмотрены четыре или три ступени переключения.

Ступенчатое переключение мощности позволяет быстро интегрировать мощность с температурой «за борт», это экономит электроэнергию и снижает затраты на отопление. Также забываем, что электрический котел не требует затрат на эксплуатацию (закупка и доставка топлива, подготовка специального помещения) и практически не требует затрат на обслуживание. Форма использования очень проста: правильно подключил и пользуйся.

Порядок установки

Для подвешивания устройства необходима монтажная пластина, входящая в комплект поставки: она крепится к стене четырьмя дюбелями или анкерными болтами с обязательной горизонтальной и вертикальной центровкой. Если это напольный котел, то он устанавливается на специальную опору.

Устройство необходимо заземлить, осмотреть и убедиться, что оно находится в правильном положении, давление воды в системе в норме, все коммуникации подключены.

Электронагреватели должны подключаться проводом, сечение которого указано в документации на оборудование. Провода проложены в специальных защитных коробках.

Варианты схемы

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью установки каскада. Последний вариант используется, если необходимо обогреть большие площади. Для работы устройств в каскаде выводы блока управления соединяются с выводами управляемого. Если система установки управляется комнатным регулятором, то его управляющие контакты подключаются к клеммам основного оборудования.

Трубопровод отопительного прибора

Обвязка может выполняться по прямой и смешанной схеме. Прямая схема предполагает регулирование температуры горелкой, смешение – мешалкой с сервоприводом. Обвязка осуществляется следующим образом. Устанавливается коллектор котла, к котлу подсоединяется труба необходимого диаметра.

На входе установлен трехходовой смесительный клапан, который будет регулировать температуру. На обратной линии установлен циркуляционный насос и смонтирован блок управления. После обвязки можно заполнить систему теплоносителем и протестировать работу оборудования на корректность.

Не стоит недооценивать этот этап: на самом деле он не так прост и незначителен, как может показаться. Обычная обвязка позволяет использовать оборудование без системы автоматики, а это значительно снижает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом конструктивных особенностей системы и котла.

Обвязка электрокотла должна выполняться специалистом. Если все-таки придется делать самому, то нужны уже собранные распределительные блоки. Общая схема реализации системы отопления в доме.

Особенности подключения

Установка электрокотла не влечет за собой сложных работ, однако стоит учитывать рекомендации по установке. Если выполнить правильную обвязку котла, то его можно разместить в любом месте дома и при этом он будет эффективно работать.

Электрические котлы подходят для использования в различных циркуляционных системах. Оборудование и подающий трубопровод должны располагаться в самой нижней точке системы отопления, что способствует лучшему прогреву радиаторов.

Котел также необходимо заземлить. Использование нулевой фазы исключено, так как автоматика определяет это как короткое замыкание.

Кроме правильной установки котла и подбора качественных комплектующих необходима его профессиональная установка. Если обвязка выполнена по правилам, то она обеспечит минимальную разницу температур между подачей и обраткой.

Подключение электрокотла к газовому котлу: технология работы

Думаете усовершенствовать автономную систему горячего водоснабжения, чтобы обеспечить стабильную температуру горячей воды? Согласитесь, не приятно выливать литры воды в ожидании горячей воды, или обжечься, когда кто-то из домочадцев открыл кран, пока вы находитесь в душе.

Мы поможем вам решить проблему перепада температур, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Мы расскажем, как подключить бойлер к газовому котлу. Такое решение обеспечит подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спуска первой порции в канализацию.

Далее мы расскажем, как это правильно реализовать и какие схемы подключения существуют, и выделим их основные преимущества и недостатки.

Содержание статьи:

• Зачем подключать бойлер к котлу?
  • Преимущества комбинированных систем
  • Проблемы и недостатки решения
• Варианты взаимодействия котла и котла
  • Схема №1 — через трехходовой кран
  • Схема №2 — через два независимых насоса
  • Схема №3 — через гидрострелку
  • Схема №4 — подключение с проточным котлом
• Тонкости монтажа компонентов системы
  • Этап №1 — подключение газового котла
  • Этап №2 — монтаж котла
  • Этап №3 — Подключения и опции
• Альтернативные решения ГВС через бойлер
• Выводы и полезное видео по теме

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели — бойлеры и колонки — очень экономичны и эффективны. Они мгновенно нагревают именно тот объем воды, который необходим, и именно тогда, когда это необходимо, не затрачивая энергии на поддержание тепла. Такая эффективность и экономичность сделали такое оборудование очень популярным.

Однако у них есть и недостатки, которые значительно снижают удобство использования. Учитывая, что коммунальные платежи вы оплачиваете раз в месяц, а горячей водой пользуетесь каждый день, эти недостатки заметно портят общее впечатление.

При одновременном открытии нескольких кранов резко меняется температура воды, нагретой колонкой — можно незапланированно принять контрастный душ или обжечься

Если вы живете один, то можете и не заметить этого, но в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность регулировки тонкой струи теплой воды — при слишком низком напоре нагрев просто не включится. В результате вам придется сильнее открывать кран, расходуя лишнюю воду и заполняя канализацию.

Кроме того, недорогой двухконтурный маломощный котел вполне справится с отоплением небольшого дома — но не сможет обеспечить горячую воду с сильным напором. Вам придется либо мириться с прохладой большого потока и слабым напором горячей воды, либо приобрести более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать за малую долю своих возможностей.

У высокоэффективных котлов, наоборот, проблемы с низким давлением: их теплообменник успевает довести воду до кипения тонкой струей, и во избежание этого котел начинает цикл. Это означает, что он чередует очень короткие периоды работы и простоя, постоянно включаясь и выключаясь. В результате температура водопроводной воды значительно колеблется, а котел быстрее вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котел способен качественно обогреть площадь около 80 квадратных метров, но если их больше 1 — 2 человек, может быть небольшой напор горячей воды

Все эти, а также некоторые недостатки системы горячего водоснабжения через газовую колонку, работающую на газу, можно нивелировать включением в эту систему в качестве накопительной емкости бойлера. В нем всегда будет запас равномерно прогретой до нужной температуры воды, при этом энергия на ее нагрев практически не будет использоваться.

Преимущества комбинированных систем

Включение электрокотла в систему ГВС на газе дает ряд преимуществ и новых возможностей:

1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
2. Стабильность температуры, независимо от давления — хоть по капле, хоть при мощной струе вода будет достаточно горячей, но не кипятком.
3. Оптимизация системы, снижение расхода газа, воды, канализации.
4. Возможность установки двухконтурного котла меньшей мощности и стоимости — такого, которого достаточно для отопления жилья.
5. Экономия ресурса котла при условии грамотного построения системы.
6. Возможность обеспечения как отопления, так и ГВС за счет одноконтурного газового котла с минимальными энергозатратами.
7. Летом можно отключить газовый котел, а подогреть воду электрокотлом, сохранив ресурс дорогостоящего оборудования.
8. Наличие двух водонагревателей избавляет от неудобств при ремонте или ежегодном обслуживании одного из них.

Такое количество положительных моментов убедит практически каждого пользователя, ведь подключение бойлера к газовой проточной колонке решает практически все ее проблемы, сохраняя при этом преимущества.

Проточные газовые водонагреватели не только экономичнее, но и значительно компактнее бойлерных, т. к. нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС также создает некоторые трудности – о них мы поговорим позже.

Проблемы и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавляет надежности системе. Каждая перекрученная резьба или отвод – потенциальное место утечки, требующее регулярного осмотра и осмотра. Кроме того, установка дополнительного крана, вентиля, насоса и измерительной трубы увеличивает общую сумму сметы.

Во-вторых, сам котел нуждается в ежегодном обслуживании, а в некоторых вариантах системы изнашивается активнее, чем при нормальной эксплуатации. При этом ежегодное обслуживание котла никто не отменял.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, правильно подключенный, потребует много места.

Кроме того, вам потребуются услуги еще одного специалиста, который грамотно выполнит обвязку оборудования и разводку отопления и водоснабжения.

Варианты взаимодействия котла и котла

Подключение электрокотла к отопительному газовому котлу очень нестандартное решение, вызванное в основном желанием удешевить монтаж системы.

Основным вариантом улучшения качества горячего водоснабжения от котла является подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электроэнергию для нагрева вода, но дорога в установке и не дает возможности экономить горячую воду за счет отключения котла. Поэтому умельцы научились пользоваться обычными электрокотлами, которые по сути представляют собой огромный термос со встроенным бойлером и терморегулятором.

Схема №1 — через трехходовой вентиль

Этот вариант подключения газового котла и котла через, пожалуй, самый простой, очевидный и распространенный. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, экономя электроэнергию.

Суть метода заключается в том, что установленный тройник с регулятором температуры перенаправляет поток горячей воды либо в контур ГВС, либо в контур отопления. Им управляет автоматика котла: как только вода в баке достигает заданной температуры, клапан перекрывает подачу к нему горячей воды. При этом котел практически постоянно работает на отопление, и за то короткое время, что вода в котле заменена, батареи не успевают остыть.

Однако, если у вас большая семья или огромная ванна-джакузи, для эффективной работы системы необходим бойлер большой мощности. В противном случае после использования большого объема воды в доме станет заметно прохладнее, а горячая вода начнет поступать в батареи только после того, как заполнит бойлер. Таким образом, водоснабжение является приоритетом в такой схеме.

При подключении термостата котла в качестве сервопривода трехходового клапана установить на нем температуру не менее чем на 10 градусов ниже, чем выдает котел

Так же через трехходовой кран можно организовать Тогда он при заданных условиях будет направлять поток горячей воды обратно в котел вместо радиаторов и других элементов системы отопления. Это добавит безопасности и простоты обслуживания.

Схема №2 — через два независимых насоса

Далее разберемся, как самостоятельно подключить котел к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в установке, но и достаточно удобна в использовании. За счет постоянной циркуляции воды в обоих контурах горячая вода будет течь сразу из крана, ее не нужно будет сливать, а отопление также работает постоянно, вне зависимости от использования горячей воды.

Для движения воды по контуру отопления необходим один насос. При этом система закрытая, в жидкость можно добавлять специальные добавки для продления срока службы оборудования – в водопровод она не попадет. Почти все двухконтурные котлы оснащены , и в них встроен этот насос. Если в вашем котле его нет, или вы используете одноконтурный котел и газовую колонку отдельно, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Он устанавливается после всех точек водозабора, и после него вода, немного остывшая после прохождения трубопровода, возвращается в котел, чтобы повторять свой путь до тех пор, пока кто-нибудь не откроет кран.

В бойлерах косвенного нагрева предусмотрен отдельный ввод для подключения рециркуляции; в электробаках такой ввод — редкость

Подача рециркуляции подключается через трехходовой кран на вводе в котел, куда обычно подключается подача холодной воды, а в случае подключения к котлу, уже подогретая вода.

Схема №3 — через гидрострелку

Гидрораспределитель необходим для уравновешивания скорости и давления воды в разных контурах, чтобы котел и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут проходить как параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готового заводского гидронасоса иногда на выходе из котла монтируют отрезок трубы в 2 — 3 раза больше диаметра, в который врезаются черенки нормального диаметра к различным приспособлениям. При этом, если система перегружена, а напора горячей воды, которую выдает котел, недостаточно, вода из обратки, уже несколько остывшая, подмешивается в подающую магистраль.

Если, наоборот, производительность котла чрезмерно высокая, часть горячей жидкости сразу возвращается в котел, не попадая в контуры отопления и водоснабжения.

Спасибо Электрический котел можно подключить как к одноконтурному, так и к двухконтурному котлу. Через эту систему можно сделать разделение контуров, а также она поможет восполнить использованный объем воды. Под каждый вид оборудования лучше всего подбирать отдельный контур: бойлер и водоснабжение, батареи, теплые полы и т. д.

Основным недостатком многоконтурной гидросистемы является то, что она занимает много места и достаточно сложна в проектировании, монтаже и наладке

Однако, установив такую ​​систему, вы обеспечите длительную и бесперебойную работу оборудования по всему дому, а так же иметь возможность управлять каждым контуром, вплоть до полного отключения, по отдельности.

Схема №4 — подключение с проточным котлом

Иногда оборудование устанавливается таким образом, что вся нагретая котлом вода поступает сразу в котел, а от него уже делается разводка на водоснабжение и отопление. В то же время, когда кто-то открывает кран и давление в системе падает, она восполняется за счет подачи холодной воды в бойлер, вместе или взамен.

Такая схема самая простая. Обеспечивает качественную горячую воду: вода всегда будет горячей, сразу и одной температуры.

Но имеет ряд недостатков:

1. Из-за постоянного расхода воды бойлер, не рассчитанный на такой режим работы, быстро изнашивается.
2. Температура воды в горячем кране будет такая же, как и в батареях — то есть почти кипяток.
3. При использовании больших объемов воды можно понизить температуру воздуха в доме.

Положительным моментом в данном решении может быть небольшое количество дополнительного оборудования, а также невысокая требовательность к параметрам котла.

Если электрокотел устанавливается с газовым котлом в качестве проточного котла, то нет смысла переплачивать ни за объем, ни за дополнительные функции: важно только качество бака

При подключении котла по данной схеме делать не забудьте настроить реле на низкую температуру или даже на минимум, чтобы ТЭН не пытался нагреть воду больше, чем это делает бойлер.

В противном случае нагревательный элемент будет работать непрерывно, обеспечивая обогрев и потребляя сотни киловатт электроэнергии.

Тонкости монтажа компонентов системы

Определившись со способом подключения газового котла и электрокотла, необходимо тщательно продумать и составить схему обвязки, после чего приступать к монтажу.

Этап №1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котел могут подключать только сертифицированные в газовой службе специалисты. Это связано с тем, что даже мелкие ошибки в установке и настройке чреваты серьезными последствиями.

В многообразии выводов двухконтурного котла вполне можно запутаться, а при запуске неправильно подключенного котла может выйти из строя дорогостоящее оборудование

Если вам угрожает лужа при протекании водопровода или канализации системы, максимум пару сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап №2 — установка котла

Электрокотел, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Разница лишь в том, что из водопровода подается не холодная вода, а уже горячая из бойлера.

При планировании схемы горячего водоснабжения с котлом и бойлером обязательно отрегулировать термостат последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке котла описана ниже:

1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как и крепление котла.
2. Затем забейте в отверстия дюбели, почти до упора ввинтите в них скобы-крючки, разверните крючками вертикально вверх. Крепления обычно входят в комплект котла и рассчитаны на его вес в заполненном водой состоянии.
3. Подвесьте бак на крюки, убедитесь, что они вошли в пазы.
4. Подключение воды к котлу и кранам выполнить с помощью пластиковых, металлопластиковых труб или гибких шлангов. Установите шаровой кран на каждое соединение для облегчения обслуживания котла.
5. Вытяните тонкую трубку из клапана сброса давления в канализацию. Можно пренебречь, но тогда потребуется подкрутить стопорный винт, предусмотреть емкость, в которую может стекать небольшое количество воды, и каждые 2 недели вручную проверять работоспособность клапана.
6. Подключение к электросети – данная процедура выполняется через выделенную заземленную линию – отдельный кабель, протянутый от счетчика. Вне зависимости от того, будет ли котёл втыкаться в розетку, или будет подключаться напрямую к кабелю, потребуется установка дополнительной защиты.
7. Также важно позаботиться о качественном утеплении, ведь в помещении может быть сыро.

Установка котла и котла — основная, самая простая и самая важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить привязку по заранее выбранной схеме. Об элементах таких схем мы поговорим ниже.

Этап №3 — Соединения и опции

Первое, с чего должна начинаться любая система, связанная с водой, это установка фильтра для ее очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования. бойлер и все остальное оборудование прослужит. В противном случае мелкие частицы из воды оседают на стенках змеевика и бака, образуют накипь на нагревателе водонагревателя, способствуют разрушению бака и приводят к быстрому выходу из строя всех частей системы – от котла до котла. кран на кухне.

Однако выбирать самый дорогой фильтр, очищающий водопроводную воду до питьевого состояния, тоже не стоит — слишком дорого и нерационально. Достаточно будет систем фильтрации с 2-3 уровнями механической очистки разной степени от грубой до тонкой.

Фильтр устанавливается в самом начале цепочки, перед подключением подачи воды к бойлеру. Будьте внимательны с направлением потока — оно обычно указано стрелками на корпусе.

В процессе эксплуатации не забывайте регулярно менять фильтрующие картриджи, иначе они перестанут выполнять свою функцию и могут негативно сказаться на напоре воды.

Второе очевидное и необходимое оборудование — это . Их много, ставятся на каждом патрубке: перед фильтром, на входе и выходе котла, на обеих трубах патрубка котла, на каждом ответвлении от гидрострелки, перед каждым водяным нажмите.

Такое количество кранов обеспечивает безопасность и удобство работы. В определенный момент каждому узлу в системе потребуется профилактика, а возможно и замена, и возможность отключения только его будет очень важна.

Расширительные баки устанавливаются для компенсации перепадов давления в водопроводе или контуре отопления из-за изменения температуры воды — для безопасности

При организации горячего водоснабжения через бойлер расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан котла. Но если контур отопления вынесен отдельно, на нем такая защита не будет лишней.

Кроме перечисленных устройств, а также упомянутой выше гидравлической стрелы-гребенки устанавливаются трубопроводы, не допускающие обратного потока даже при выключенном насосе, предохранительные и трехходовые клапаны, при необходимости — редукционный клапан для снижения давления.

Альтернативные решения ГВС через бойлер

Как мы уже упоминали, вместо электрокотла горячее водоснабжение от газового котла можно организовать через бойлер косвенного нагрева.

Бывают различной конструкции:

• со змеевиком-батареей внутри, от которого нагревается вода;
• бак в баке, где внутренний бак от водопровода омывается и прогревается водой от отопления;
• послойное отопление, где смешиваются холодная, горячая вода и обратка отопления.

Каждый из этих типов имеет свои особенности, но все они дороже электрических котлов и более громоздки.

как на горячую воду к газовому котлу читайте в отдельной статье на нашем сайте.

Клапан с автоматической электронной регулировкой температуры позволяет всегда использовать воду нужной температуры. Терморегулятор будет самостоятельно регулировать подачу воды из трубы горячей и холодной воды

Кроме того, проблему перепада температур можно решить, установив: Он будет подавать равномерно нагретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недешево, но установить его зачастую проще, чем переоборудовать всю систему отопления и горячего водоснабжения.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрокотла к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видео по этой теме.

Простая схема и инструкция по подключению котла к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение котла к двухконтурному котлу сделает его использование более комфортным.
