Греющий саморегулирующийся кабель внутри трубы. Подключение

Как подключить греющий кабель для ввода в трубу.

По большому счету подключение саморегулирующегося кабеля, предназначенного для обогрева труб изнутри, отличается от аналогичного подключения греющего кабеля на трубу только концевой муфтой.

Концевые муфты, как правило, представляют из себя специальный клеевой термоусадочный колпачок и клеевую муфту на внутреннюю изоляцию.

Подробные инструкции с фото и видео о том, как подключить к греющему кабелю провод питания, можно посмотреть в общей статье: подключение греющего кабеля, а ниже вы найдете полное видео именно с подключением греющего кабеля внутрь трубы и описание с фото, как делается концевая муфта.

Снимаем внешнюю изоляцию саморегулирующегося кабеля:

Расплетаем оплетку греющего кабеля:

Для обогрева труб изнутри допустимо использовать только нагревательный кабель с экраном (оплеткой или, иначе, заземлением). И из экранированных греющих кабелей целесообразно применять именно нагревательные кабели, специально созданные для внутреннего обогрева. Во-первых, они минимизированного диаметра, чтобы как можно меньше занимать площадь внутреннего сечения обогреваемой трубы, второй из наиболее важных пунктов — пищевая изоляция греющего кабеля.

Обрезаем оплетку:

Выкусываем кусачками уголок (внутренняя оболочка греющего кабеля  вместе с матрицей):

Можно заранее примерить муфты и при необходимости откорректировать длину конца греющего кабеля, зачищенного от внешней пищевой изоляции и оплетки:

Обсаживаем строительным феном внутреннюю муфту на внутренней изоляции саморегулирующегося нагревательного кабеля:

Сразу, пока муфта горячая, зажимаем конец плоскогубцами с умеренным усилием, так чтобы клеевой слой смешался, но чтобы края плоскогубцев не прорвали мягкий разогретый материал муфточки:

Заключительный этап герметизации конца саморегулирующегося греющего кабеля внутрь трубы. Даем остыть пару минут внутренней муфте. Внимательно приглаживаем, если есть, торчащие кончики проволочек оплетки. Обрезаем внутреннюю муфту, если необходимо, оставив около 3 миллиметров склеенных стенок.

Одеваем и обсаживаем колпачок. Нагрев производим с кончика, слегка натягивая колпачок за холодный вначале край на греющий кабель.

Удаляем при необходимости излишки выступившего клея, и даем остыть не деформируя:

Подключение греющего кабеля, вернее герметизация конца саморегулирующегося нагревательного кабеля для ввода в трубу, завершена:

Перед подключением шнура питания к греющему кабелю вспомните заранее о том, что нужно перед этим одеть на нагревательный кабель сальник для ввода в трубу!

Процесс подключения шнура питания здесь: Подключение греющего кабеля.

Как подключить кабель для обогрева труб

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

• строительный фен,
• бокорезы или ножницы,
• кримпер для обжима гильз или плоскогубцы,
• стриппер для снятия изоляции, вместо него можно применить нож,
• плоскогубцы с узкими носами,
• обычные плоскогубцы,
• нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном. Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания.

Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.

Как подключить кабель для обогрева трубКак подключить кабель для обогрева труб внутрь и снаружи своими руками. Советы по установке и схема монтажа греющего кабеля на водопровод — муфтирование и подключение к сети.

Как выбрать и установить греющий кабель

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода,
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля),
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

• резистивный, Резистивный кабель с одной и двумя жилами называется также последовательным
• саморегулирующийся. Саморегулирующий кабель считается более экономичным

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Как выбрать и установить греющий кабельГреющий кабель необходим для устройства систем обогрева трубопроводов, кровель и др. Чтобы он правильно работал, нужно провести качественный монтаж.

Подключение нагревательного кабеля

2015-11-26 Статьи

В последние годы значительно расширился диапазон применения нагревательных кабелей. Изначально они применялись в системах теплых полов, но в настоящее время область их применения значительно расширилась — это системы антиобледенения для пандусов, крыш, открытых лестниц, обогрева труб, водостоков и т. д. Установка и подключение нагревательного кабеля — дело несложное, однако как и в любом деле здесь есть свои нюансы, которые надо учитывать при монтаже.

Нагревательные кабели бывают двух типов:

• резистивные
• саморегулирующиеся

Резистивные кабели делятся в свою очередь на одножильные и двужильные. Нагревательным элементом резистивного кабеля является металлическая жила, при прохождении по которой электрического тока происходит ее нагрев. Сама нагревательная жила находится в изоляции, на которой находятся экранирующая оплетка и наружняя оболочка.

При подключении резистивного кабеля необходимо помнить, что он выделяет постоянное количество тепла по всей длине, поэтому предназначен для тех мест, где нет большого перепада температур. Кроме того резистивный кабель запрещено разрезать на части, так как при уменьшении длины кабеля его удельное тепловыделение повышается, что может привести к перегреву кабеля, не допускается перехлестывание двух кабелей, что также может привести к разрушению изоляции и перегреву.

Подключение резистивного кабеля к терморегулятору производят, соединяя концы кабеля с обычным электрическим кабелем (так называемым холодным концом) с помощью соединительных муфт.

Саморегулирующийся кабель по сравнению с резистивным имеет целый ряд преимуществ. Во первых его можно разрезать на отрезки нужной длины, во вторых его можно прокладывать внахлест, не боясь перегрева кабеля, в третьих его можно прокладывать в местах со значительными перепадами температур, так как каждый участок этого кабеля регулирует свою температуру независимо, в результате чего невозможен перегрев. Единственным его недостатком по сравнению с резистивным кабелем является его более высокая цена.

Саморегулирующийся кабель не требует применения терморегулятора, хотя его использование желательно, например для отключения системы в теплое время.

Саморегулирующиеся кабели состоят из двух параллельных токопроводящих жил и полупроводниковой саморегулирующейся матрицы. В процессе работы температура матрицы повышается, в результате происходит ее расширение, увеличивается зазор, следовательно увеличивается сопротивление, а мощность нагрева соответственно понижается.

При понижении температуры наоборот, сопротивление падает, а мощность нагрева увеличивается. Причем саморегулирование работает на каждом участке кабеля независимо, поэтому если кабель проложен в зонах, имеющих перепады температур, то и нагрев кабеля в этих зонах будет различным.

Для подключения нагревательного кабеля необходимо использовать терморегулятор и датчик температуры.

Терморегулятор служит для поддержания заданной температуры, а также для включения и отключения системы. Он считывает показания температурного датчика и автоматически отключает электропитание, если система нагревается до заданного значения. Если температурный режим отклонился от заданного, терморегулятор включает электропитание и начинается нагрев системы.

В продаже имеются электромеханические, электронные, программируемые терморегуляторы, которые хоть и отличаются друг от друга своим функционалом, но принцип подключения у всех похож, могут быть только незначительные отличия

При покупке терморегулятора надо обратить внимание на то, чтобы ток нагрузки не превышал максимального тока, на который рассчитан терморегулятор, иначе придется дополнительно использовать контактор

На корпусе любого терморегулятора должна быть схема подключения.

На клеммы 1 и 2 подключается питающий провод (на клемму 1 — фазный на клемму 2 — нулевой). Клеммы 3 и 4 используются для подключения нагрузки. Датчик температуры подключается на клеммы 6 и 7. Для датчика полярность соблюдать не нужно ( Схема подключения других моделей термостатов может отличаться от приведенной).

Одножильные кабели подключаются с двух концов, поэтому при укладке оба конца надо свести в одну точку. Сам провод подключаем к 3 и 4 клеммам

Двужильный кабель более удобен в подключении, так как подключается только с одного конца.

принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется  нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

• Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
• Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
• Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
• Защиты от замерзания воды или для предотвращения скопления влаги;
• Предотвращения образования льда или отложения снега;
• Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

• Q – величина выделяемой тепловой энергии;
• I – величина тока, протекающего по нагревательному кабелю;
• R – омическое сопротивление элемента;
• t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших  личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

• Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
• Токоведущие жилы, на которые подается напряжение от внешнего источника.
• Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
• Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
• Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

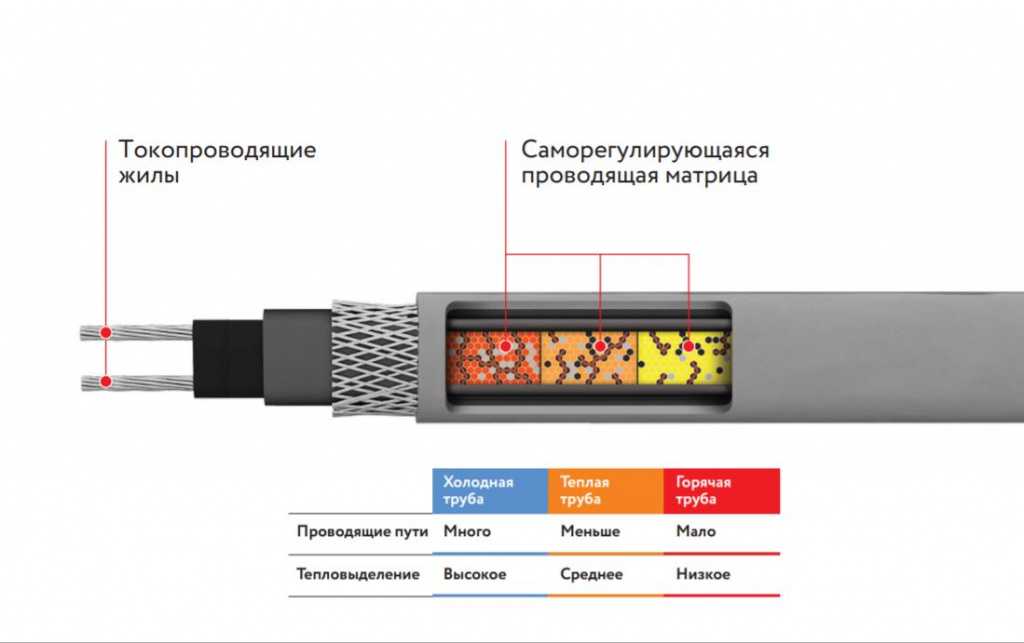

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля  является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

• Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
• Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т. д.).
• При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
• При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
• После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

• теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
• крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
• различных трубопроводов в системах водоснабжения, канализации, отопления и т. д.;
• емкостей и резервуаров для хранения жидких веществ;
• систем водоотведения и дренажа;
• подогрева ступенек зданий, тротуаров и технологических проходов;
• нагревательных матов, ковриков и дорожек;
• аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля

Область применения	Требуемая  температура, °С	Удельная мощность, Вт/м2.	Суммарная мощность, кВт
Тепловые барьеры в камерах промышленных холодильников	2-5	3 — 15	0,5-5
Обогрев антенн спутниковой связи	2-5	200-300	2-15
Обогрев ванн обезжиривания	30-50	200-400	0,5-3
Обогреваемые линии изготовления бетонных изделий	40-60	300	20-50
Обогрев плит прессов	40-150	300-1000	2-10

Силовые соединения для параллельных нагревательных кабелей

Выберите фильтры Закрывать

Применять

Свернуть все Развернуть все

• Рынки

  • Коммерческий (8)
  • Промышленный (5)
  • Жилой (8)

• Приложения

  • Предотвращение мороза (4)
  • Поддержание температуры горячей воды (4)
  • Отопление длинного трубопровода (3)
  • Оффшорная/морская подготовка к зиме (4)
  • Защита труб от замерзания (11)
  • Поддержание температуры процесса (5)
  • Обледенение крыш и водосточных желобов (7)
  • Поверхностное таяние снега (1)
  • Обогрев бака (3)

  Посмотреть все

• Опасная зона

  • Да (5)

Фильтр

Применен фильтр:

• Категория: Силовые соединения для параллельных нагревательных кабелей

Подкатегории

Комплект для подключения нагревательного кабеля WinterGard

Подробности

Комплект для подключения, CID1

Подробности

Комплект для подключения, холодное нанесение

Подробности

Комплект термоусадочных соединений FTC

Подробности

Комплект металлических соединений, холодное нанесение

Подробности

Комплект для подключения питания AutoMatrix

Подробности

Комплект силового соединения и торцевого уплотнения ElectroMelt

Подробности

Комплект для подключения питания для RIM

Подробности

Продукты | 8 результатов (13 товаров)

Комплект для подключения нагревательного кабеля WinterGard

Для соединения и концевой заделки саморегулирующихся нагревательных кабелей nVent RAYCHEM WinterGard, термоусаживаемых силовых соединений и торцевых уплотнений холодного монтажа.

Подробности

Комплект для подключения, CID1

Комплект подключения для опасных зон FM C1D1.

Подробности

Комплект для подключения, холодное нанесение

Комплект для герметизации жилы нагревательного кабеля холодным способом. Подходит для опасных зон.

Подробности

Комплект термоусадочных соединений FTC

Для силового, сращивания и тройникового соединения саморегулирующихся греющих кабелей nVent RAYCHEM, комплект термоусадочного полимера.

Подробности

Комплект металлических соединений, холодное нанесение

Комплекты металлических соединений холодного монтажа. Подходит для опасных зон.

Подробности

Комплект для подключения питания AutoMatrix

Комплект для подключения питания из алюминия, не содержащего медь, для одинарного или двойного ввода нагревательного кабеля.

Подробности

Комплект силового соединения и торцевого уплотнения ElectroMelt

Соединительный комплект для использования с нагревательным кабелем ElectroMelt для предотвращения образования льда и снега на пандусах и других подъездных путях.

Подробности

Комплект для подключения питания для RIM

Комплект силовых соединений с термоусадкой для использования в системах RIM

Подробности

Быстрый способ обнаружения обрыва и короткого замыкания в кабелях электрического обогрева пола

Электрические кабели для обогрева пола — это эффективный, надежный и действенный способ поддерживать желаемую температуру в помещении в течение всего года. Однако, как бы хорошо что-то ни было, всегда есть место для улучшения. К счастью, эта статья расскажет вам о том, как как можно быстрее найти обрыв и короткое замыкание в кабелях электрического обогрева пола.

Использование тепловизионной камеры

При использовании тепловизионной камеры важно убедиться, что в помещении максимально темно. В помещении также должна поддерживаться более низкая температура, чем обычно. Это поможет вам увидеть, какие кабели нагреваются и нуждаются в ремонте, потому что они более четко видны на холодном полу.

Если на окнах нет оконных покрытий, таких как шторы или жалюзи, убедитесь, что вы накрыли их чем-нибудь, чтобы они не мешали вашему осмотру солнечным светом, проникающим на пол.

Если вы хотите найти обрыв или короткое замыкание в кабелях электрического обогрева пола, это довольно простой способ использовать тепловизионную камеру. Это позволит вам увидеть тепловую сигнатуру кабелей, и любые области, которые не функционируют должным образом, будут выделены.

Чтобы использовать тепловизионную камеру, просто включите ее и наведите на область, которую хотите осмотреть. Если есть какие-либо разрывы или короткие замыкания, они будут отображаться на экране в виде более темных областей. Затем вы можете пометить эти области, чтобы исправить их позже.

Тепловизионные камеры — отличный инструмент для поиска неисправностей в кабелях электрического обогрева пола, они могут сэкономить вам много времени и хлопот. Обрыв или короткое замыкание не всегда сразу видны невооруженным глазом, но с тепловизионной камерой вы сможете быстро и легко обнаружить их.

Когда возникает проблема с кабелем электрического теплого пола, это часто происходит из-за обрыва или короткого замыкания в кабеле. Это может быть трудно найти, но использование тепловизионной камеры может помочь.

Чтобы использовать камеру, сначала нужно найти место, где находится кабель. Затем вам нужно включить камеру и найти области, которые значительно горячее или холоднее, чем окружающая область.

Эти области, скорее всего, указывают на обрыв или короткое замыкание в кабеле. Если вы не знаете, как пользоваться тепловизионной камерой, в Интернете есть множество руководств, которые могут вам помочь. Когда вы знаете, что ищете, это быстрый способ диагностировать проблемы с кабелями электрического обогрева пола.

Также стоит отметить, что, хотя их может быть трудно обнаружить, лучшее время для осмотра кабелей электрического обогрева пола — это когда они остыли — после нескольких часов работы или если вы только что выключили систему. Использование тепловизионной камеры значительно упрощает этот процесс.

Процесс тестера электрической прочности диэлектрика

Выполнять этот процесс должен только квалифицированный специалист. Эта процедура требует подачи диапазона напряжений от 400 до 6000 вольт через сердечник. Цель этого процесса — воспроизвести поведение свечи зажигания, пропуская ток через заземляющий экран пола.

Тестер диэлектрической прочности представляет собой электрическое испытательное устройство, которое используется для измерения способности материала противостоять электрическому полю. Этот тест важен для контроля качества при производстве электрических компонентов и устройств.

Тестер диэлектрической прочности работает, подавая высокое напряжение на испытуемый материал. Если материал выдерживает приложенное напряжение, говорят, что он обладает высокой диэлектрической прочностью. И наоборот, если материал разрушается и происходит короткое замыкание при воздействии напряжения, превышающего расчетный предел, то он имеет низкую диэлектрическую прочность.

Когда это происходит, ток течет по воздуху, а не по поверхности проводника, что может вызвать короткое замыкание. Способ обнаружения обрыва или короткого замыкания в кабелях электрического обогрева пола заключается в использовании тестера диэлектрической прочности с заданными параметрами, такими как диапазон частот от 5 кГц до 50 кГц; максимальное напряжение от 100 вольт; емкость от 1 пФ до 10 пФ.

Измерение необходимо проводить на двух типах металлических электродов: петлевом электроде (длиной 1 м) и коаксиальном зонде (длиной 0,5 м). Поместите петлевой электрод на один конец кабеля и поместите коаксиальный зонд на другой конец кабеля так, чтобы они были перпендикулярны друг другу на противоположных сторонах.

Медленно увеличивайте напряжение, пока не услышите изменение звука, указывающее на короткое замыкание. Медленно уменьшайте напряжение, пока не услышите изменение звука, указывающее на обрыв цепи. Используйте эти звуки, чтобы определить место обрыва или короткого замыкания в кабеле.

Переменный процесс трансформатора переменного тока

Этот процесс намного проще, чем тестер диэлектрической прочности; у него практически нет риска поражения электрическим током, потому что он работает с низким напряжением. В комплект входит удлинитель провода, который вы прикрепляете к переменному трансформатору переменного тока и подключаете этот свободный конец к жиле провода и заземляющему экрану.

Если есть разомкнутая цепь или есть какие-либо измерения сопротивления, вы увидите эти значения, зарегистрированные либо на мультиметре, либо на омметре.

Этот процесс используется для поиска обрыва или короткого замыкания в кабеле электрического обогрева пола. Переменный трансформатор переменного тока используется для подачи переменного напряжения на кабель обогрева пола. Ток, протекающий по кабелю, измеряется токоизмерительными клещами. Затем напряжение и ток наносятся на график.

При обрыве или коротком замыкании в кабеле произойдет падение напряжения и увеличение тока. Наклон линии на графике может сказать вам, сколько времени потребовалось для возникновения неисправности. Например, если наклон крутой (более высокие значения тока в единицу времени), это означает, что для возникновения этой неисправности, вероятно, потребовалось менее десяти минут.

Если для возникновения неисправности требуется более 10 минут, возможно, в системе произошло более одного сбоя, что может повлиять на процесс диагностики. Когда вы проверяете неисправности, всегда учитывайте, что неисправных цепей может быть несколько. Когда вы обнаружите неисправную цепь, используйте информацию из графиков, чтобы попытаться отследить, где произошла ошибка.

Вам нужно будет внимательно осмотреть кабели и соединения, чтобы увидеть, что произошло. Пока вы тестируете остальные кабели, продолжайте искать подсказки относительно того, что вызвало проблему. После того, как вы нашли все разрывы или короткие замыкания в вашей системе, вы можете начать отслеживать их до тех пор, пока они не приведут к их источнику.

Noyafa

NF-826 Профессиональный подземный кабельный локатор: самый простой и быстрый вариант

Вас беспокоит обрыв или короткое замыкание в кабелях электрического обогрева пола? Если это так, то профессиональный подземный кабельный локатор Noyafa NF-826 — это самый простой вариант, который поможет вам найти эти неисправности. Это устройство может точно обнаруживать кабели, электрические провода и трубы, проложенные в земле или стенах.

Вот как это работает: во-первых, определите обрыв или короткое замыкание в кабеле обогрева пола. Затем подключите один конец передатчика к положительной (+) клемме автоматического выключателя, а другой конец — к кабелю подогрева пола.

Наконец, подключите один конец приемника к отрицательной (-) стороне автоматического выключателя и сканируйте область, пока не услышите звуковой сигнал. Как только вы обнаружите источник шума, включите дополнительный свет, чтобы проверить его на наличие повреждений.

При использовании этого метода нет необходимости копать землю или демонтировать стены, потому что этот профессиональный подземный кабельный локатор был разработан с учетом этого процесса.

Профессиональный подземный кабельный локатор Noyafa NF-826 легкий, простой в использовании, водонепроницаемый и имеет встроенную систему сигнализации, которая предупреждает пользователя, когда напряжение становится слишком высоким.

Он также оснащен ЖК-экраном, на котором отображается информация об обнаруженном объекте. Итак, если вы хотите облегчить себе жизнь и при этом уменьшить ненужные хлопоты, инвестируйте в профессиональный подземный кабельный локатор уже сегодня.

Существует множество вариантов, но мы настоятельно рекомендуем приобрести профессиональный подземный кабельный локатор Noyafa NF-826, так как он продается по низкой цене и обладает некоторыми большими преимуществами.
