Как подключить интернет розетку и коннектор
Интернет прочно вошел в жизнь современного общества. Теперь каждому члену семьи требуется своя линия. Здесь без Wi-Fi не обойтись. Подключение к локальной сети можно провести беспроводным и проводным способом. Последний отличается стабильностью, поэтому такой тип подключения часто выбирают для дома.
Чтобы подключить интернет провод к оборудованию, потребуется установить на него коннектор. Что это, и можно ли выполнить монтажную работу своими руками? Все подробности в статье.
Содержание
Что такое коннектор
Коннектор представляет собой соединительный стандартизированный разъем Registered Jack. Компьютерщики называют его просто «Джек». Это устройство выполняет основную функцию при прокладке телефонных и интернет проводов. С его помощью они и присоединяются к оборудованию.
Пластиковый наконечник включает в себя конкретное количество контактов. Их задача заключается в передаче электрических импульсов.
Выбор
При выборе устройства стоит обратить внимание на материал изготовления. Пластик обязательно должен быть прозрачным, а потёртости и царапины послужат подтверждением того, что устройство изготовлено из вторсырья.
Такие коннекторы отличаются низким качеством и быстро выходят из строя. Велик риск того, что наконечник просто треснет и развалится на части при обжиме.
Обжим коннектора
Для того чтобы подключить сеть к web розетке, необходимо надеть на конец провода пластиковый наконечник. Внутри него находятся провода разных цветов.
Корпус прозрачный, поэтому их отчётливо видно. Эта соединительная деталь монтируется в специальный разъем оборудования. Система сборки не представляет собой каких-то трудностей и не требует специальных навыков. Следуя точной инструкции, все обязательно получится.
Обжим витой пары в коннекторе
Для того чтобы выполнить такую процедуру, как обжим проводов, потребуются либо специальные клещи, либо обычные кусачки, которые имеются в любом доме. Но стоит отметить, что специальным инструментом работа производится быстрее и удобнее.
Ход работы:
- Первое, что нужно сделать, это снять с витой пары изоляцию, для этого нужно отступить от конца кабеля 7-8 см.
- После этого оголятся разноцветные проводники. Они собраны в пары по две штуки, а всего их четыре.
- Провода следует раскрутить или выровнять, затем развести в разные стороны. Экранированный провод, при его наличии, нужно отогнуть, он не задействуется в работе. Остальные провода свернуть по типу «В».
- Удерживая проводники между большим и указательным пальцем, отсечь лишнее при помощи кусачек. Необходимо оставить примерно 10-12 мм.
- Далее берется коннектор защелкой вниз, и внутрь помещаются проводники.
- Воткнуть их нужно до упора, при этом каждый из них должен ровно встать на свое место.
Проталкивать кабель нужно при помощи клещей или кусачек, осторожно их сжимая. Надавливать на кабель не нужно, так же как и сильно сводить рукоятки клещей. Обычно он без проблем входит в устройство.
В результате проводники должны соприкоснуться с микро ножками. Так они повредят защитную оболочку и произойдет контакт.
Если вся процедура выполнена правильно, интернет кабель прослужит долгое время. В случае, когда коннектор наполовину слетел и проводники отошли от контакта, всю процедуру можно повторить заново, обрезав все лишнее и присоединив провод к новому устройству.
Виды и типы интернет розеток
Прежде чем монтировать устройство, следует понять, что представляет собой интернет розетка.Это не что иное, как специальный разъем, созданный для проводки шнура. Сам шнур включает в себя восемь жилок, соединенных попарно. Это стандартный разъем RJ-45, который используется для подключения к местной и локальной сети.
Веб розетки производятся следующих типов:
- одинарные;
- двойные;
- терминальные и комбинированные;
- способные пропускать канал с информацией.
Также они могут монтироваться внутрь стены или поверх неё. Отличаются розетки по быстроте перемещения информации и по численности разъёмов.
Розетка может быть оснащена пластмассовой подставкой или если это веб розетка, то панелью, при помощи которой и крепится к стене.
Подключение интернет кабеля к розетке
После ознакомления с видами розеток можно переходить к подключению интернет кабеля. Но прежде всего нужно определиться с вариантом установки розетки: внутренней или внешней.
Вид монтажа определяется исходя из конструкций стандартной электрической розетки. При внешней установке часть монтируется непосредственно на стену, затем подключаются проводки и все это закрывается предохранительным элементом.
При внутренней установке в стену монтируется пластмассовая подставка, затем основная часть закрепляется с соединениями розетки и закрывается пластмассовой покрышкой.
Подключение настенной интернет розетки
Как правило, производитель розеток вкладывает в упаковку инструкцию, в которой подробно рассказывается, как правильно расположить проводку при включении кабеля. Также прикрепляется цветная диаграмма, которая заметна при обжиме коннектора.
- Монтируется коробка непосредственно на стену, отверстие для ввода электрошнура располагается сверху, а для компьютерного шнура – наоборот, снизу.
- После этого снимается изоляция, делать это нужно осторожно, стараясь не повредить изолирующий слой проводков. Далее шнур проталкивается в хомут и закрепляется.
- Проводники вставляются в устройство до характерного щелчка, это означает, что они соприкоснулись с контактом. Лишняя часть проводов отрезается и сверху прикручивается покрышка.
Подключение внутренней интернет розетки
У розеток, например, фирмы Legrand, прежде всего необходимо снять крышку, после этого станет заметна светлая крыльчатка со стрелкой.
Следует повернуть ее по стрелке, так появится корпус и плата для контактов. Цвета для проводников на ней будут промаркированы.
Установка розетки Lezard
Установка розетки под этой маркой производится по следующей схеме:
- Первое, что нужно сделать, это открутить лицевую панель.
- Далее, прижав фиксатор, следует вынуть коннектор.
- При помощи отвёртки поместить в отверстие для кабеля и приподнять, при этом должна открыться крышечка.
- В соответствии со схемой вставить проводники.
- Обрезать лишние части и закрыть футляр.
- Фиксатор нужно установить обратно и закрепить панель.
- В завершение вмонтировать подрозетник.
Если следовать точной инструкции, то установить компьютерную розетку сможет любой желающий. Правда, ход установки каждой конкретной модели будет немного отличаться.
Фото подключения интернет розетки и коннектора
Автор статьи:
Как правильно подключить интернет-розетку дома
Провайдер обеспечивает прокладку интернета в дом/офис/квартиру.
Его дело – завести кабель в помещение и, если используется роутер, подключить его к маршрутизатору. Прокладка кабелей внутри – это уже задача домовладельца. Можно пригласить специалистов, и они сделают всё быстро и, скорее всего, качественно. В последнем у вас уверенности не будет, да и с немалой сумой расставаться не хочется… Выход есть – подключение интернет-розетки самостоятельно.
Если вы ни разу этим не занимались, без теории и детальных инструкций не обойтись, и мы берёмся помочь вам в этом непростом деле.
Что собой представляет интернет-розетка
Её главное отличие от обычного электрического аналога – в наличии разъёма другой конфигурации, к которому подсоединяется провод, на конце которого содержится разъем под техническим названием RJ-45.
Розетки между собой несовместимы. Выглядит розетка для интернета так:
Классификация интернет-розеток
Чтобы не путаться в терминах, рассмотрим немного теории. Под термином RJ-45 следует понимать не сам разъём – он обозначает унифицированный стандарт, прописывающий характеристики физического соединения между сетевыми устройствами (маршрутизаторами, коммутаторами) и оконечными устройствами (компьютерами, Смарт-ТВ, приставками) посредством восьмижильного экранированного кабеля, именуемого «витой парой».
Если вы разрежете такой кабель, то увидите четыре пары переплетённых между собой проводов, раскрашенных в разные цвета. С помощью этого стандарта проложено огромное число сетей, корпоративных и домашних, на нём базируется мировая проводная инфраструктура интернета.
А теперь, собственно, перейдём к рассмотрению видов и типов интернет-розеток:
- по числу разъёмов. Их количество может варьироваться от 1 до 8. В продаже имеются также комбинированные розетки, с разъёмами для подсоединения других интерфейсов, USB, телефонного, HDMI, аудио;
- по допустимо скорости передачи сигнала. Этот показатель зависит от используемого кабеля, вернее, его категории. Так, витая пара третьей категории, самая распространённая, обеспечивает скорость порядка 100 Мб/сек, у 5е она достигает 1000 МБ/сек, а кабель 6-й категории «вытягивает» 10 ГБ/сек при предельном расстоянии 50-55 метров;
- по способу крепления. Можно использовать внутренние и накладные розетки, по аналогии с обычными. Механизм крепления внутренних находится в стенной нише, у накладных вся механика находится на стене.
Механизм крепления внутренних находится в стенной нише, у накладных вся механика находится на стене.Если используется внутренняя розетка, при этом интернет-кабель проложен в стене, розетка должна вставляться в стакан, для внешней розетки его наличие не требуется.
Прокладка кабеля «витая пара»
Если здание новое, желательно делать проводку «капитально» – вместе с остальными коммуникациями, которые по строительным стандартам заключаются в специальную гофрированную трубку, укладываемую в вырезанные в стенах ложбины. В этом случае необходимо просчитать диаметр всех кабелей. Полученный результат учесть при расчёте диаметра канал. Он будет равным сумме диаметров всех кабелей плюс 25%.
Но чаще всего интернет нужно проводить в жилом помещении/офисе, и тогда каналы придётся вырубать, а это дело нелёгкое, особенно при кирпичных или бетонных стенах. При этом нельзя задевать существующие коммуникации – для их обнаружения можно использовать специальные электромагнитные детекторы, продающиеся в строительных магазинах.
Кроме того факта, что вы испортите облицовочный материал, придётся позаботиться и о мебели: если нет возможности её вынести, нужно укрыть её строительной плёнкой. Пыли в любом случае будет много, так что приготовьте мощный пылесос и старайтесь делать уборку поэтапно, после прохода нескольких метров.
Штробление стен лучше выполнять специнструментом – штроборубом или бороздоделом. Подойдёт и болгарка, вооружённая режущими дисками для того материала, из которого состоят стены (для бетона – с алмазным покрытием). Если канал будет использоваться исключительно для интернет-кабеля, его размеры должны быть следующими: ширина – 2,5 см., глубина – 3,5 см.
Этого хватит для двух-трёх кабелей.
Поскольку такой способ прокладки весьма трудоёмкий, вместо него часто используют более практичный – в пластиковых коробах, крепящихся на стенах. Их называют кабель-каналами. Никакого штробление стен при этом не понадобится, для розеток полости делают посредством использования специального инструмента – электромолотка, шлямбура подходящего диаметра или перфоратора.
Перед работами по подключению интернет-розетки тщательно всё спланируйте, зафиксируйте на бумаге. При этом стоит учесть примерное расположение потребителей и их возможное количество. Розетки устанавливают на расстоянии 100-120 см. от пола, более современный стандарт – 15-30 см.
Как правило, для жилой комнаты двух розеток на противоположных стенах будет достаточно, в офисе требования жёстче – интернет-розетками обеспечивают каждое рабочее место.
Особенности распиновки разъёма «витой пары»
А теперь – о специфике «витой пары». Она оконцовывается разъёмом RJ-45 специальным обжимным инструментом.
Соединение получается настолько прочное, что руками его не разорвёшь, как ни старайся. Да, существуют методы обжима вручную, но качество соединения будет уже совсем иным. Купить такой инструмент – не проблема, проблема в другом – в кабеле 8 разноцветных проводов. Схема подключения этих жил к интернет-розетке по цветам должна быть не абы какой.

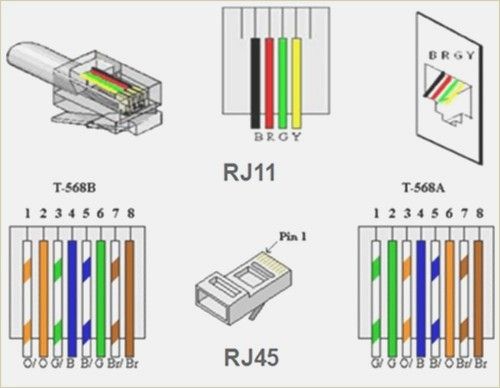

Распиновка RJ-45 бывает двух типов: прямая и перекрёстная (кросс-кабель). Первый способ используется, если требуется подключить оконечное устройство к роутеру. Проще говоря, прямая схема используется для подключения разнотипных устройств, перекрёстная – если требуется соединить между собой 2 компьютера, или пару маршрутизаторов.
Что касается цветовой схемы подключения интернет-розетки, главное условие – чтобы такая же схема использовалась для всех других устройств. Но поскольку интернет-кабель идёт от провайдера, самовольничать не получится. Правда, и провайдер использует не собственную, а общепринятую схему, в которой кабели идут в общепринятом порядке: сначала оранжево-белый, оранжевый, затем зелёно-белый, синий (обратите внимание!), сине-белый, зелёный, завершающая пара – коричнево-белый, коричневый.
Это стандарт прямой схемы подключения. У кросс-кабеля меняются местами зелёный и оранжевый провода.
А теперь о том, как обжать интернет-розетку. Сначала необходимо освободить оконечную часть кабеля от внешней оплётки (это не изоляция, оболочка просто удерживает всё, а лежащая под ней фольга – это защитный экран, чтобы предохранить кабель от воздействия внешних электрических полей). Делается это с помощью того же обжимного инструмента: конец кабеля вставляется в специальное отверстие с лезвиями (обрезание нужно производить примерно в 2 см от конца), щипцы аккуратно поджимаются, и круговым движением кабель избавляется от оплётки, быстро и идеально ровно. Если лезвия затуплены, можно использовать канцелярский нож.
Теперь все четыре пары нужно раскрутить, чтобы каждый провод был сам по себе, и затем собираем провода в жгут согласно описанной выше цветовой схеме распиновки проводов для интернет-розетки. Концы жгута выравниваем и обрезаем, если они неровные, для этого у обжимного инструмента тоже имеется специальный паз.
Теперь аккуратно «садим» жгут в клеммник розетки, следя за тем, чтобы под зажим клеммника попал провод с нетронутой оболочкой. Осталось зафиксировать клеммник, закрутив болтики и следя, чтобы провода не сдвинулись из гнёзд.
Осталось с небольшим усилием утопить на клеммнике прижимные коннекторы, после чего аккуратно каждую жилу завести в клеммную группу, закрепив её. Остатки проводов обрезаем.
Проверка сигналов проводки
Важный этап – убедиться в том, что все провода подключены правильно. Такую проверку выполняют с помощью обычного тестера. Нам потребуется пятиметровый патч-корд (оконцованный коннекторами с обоих концов по прямой схеме кабель). Подключаем кабель к розетке, тестер переводим в режим подачи звукового сигнала. Тестируем наличие соединения. Наличие звукового сигнала будет свидетельствовать о правильности подключения.
Если у вас имеется модель тестера без возможности подачи звукового сигнала, используйте режим сопротивления, тогда при замыкании проводов на экране будут мигать цифры, говорящие о наличии контакта.
Но если есть возможность, лучше использовать специальный прибор – кабель-тестер. Для проверки нам потребуется другой патч-корд. Само тестирование проводится очень просто: два разъёма кабелей вставляем в розетку, другие два присоединяем к тестеру. Если схема подключения без ляпов и ошибок, кабель-тестер отзовётся звуковым сигналом.
Если звукового сигнала не будет, следует проверить, совпадает ли схема распиновки патч-кородов с той, какую вы использовали в розетке. Возможно, причина именно в этом. Если всё совпадает, проверьте качество самой розетки – у дешёвых изделий может оказаться плохая пайка.
Отметим, что кабель-тестеры умеют определять категория кабеля – это будет полезно, если вы хотите убедиться в том, что приобрели нужный кабель.
Как правильно подключить витую пару
Это заключительный этап нашей работы.
Но сначала – снова немного теории. Розетки для интернета бывают двух видов:
- предназначенные для внутреннего монтажа, при котором коробка вставляется в стенную нишу, а уже в коробку монтируется контактная группа розетки. Снаружи коробка декорируется пластиковой панелью;
- внешний монтаж предполагает, что корпус интернет-розетки будет выступать из стены. Обычно такая розетка имеет форму параллелепипеда и состоит из основного корпуса, в котором монтируется контактная группа, и декоративной крышки.
Наибольшее распространение получили розетки с 1-2 разъёмами. Принцип их подключения одинаков: провода вставляются в специальные контакты, оснащённые микроножками, их оплётка при этом прорезается, обеспечивая надёжное соединение.
Рассмотрим особенности подключения настенной розетки. Обычно производители помещают в розетки готовую цветовую схему, подсказывающую, какой провод куда подключать, чтобы не напутать. Она соответствует прямой схеме, используемой при обжиме коннектора типа RJ-45.
Корпус монтируем на стене таким образом, чтобы выходные отверстия для кабеля располагались вверху, а разъёмы, идущие к компьютеру или другому потребителю, внизу.
Дальнейшая подробная инструкция, как подключить кабель к стандартной настенной компьютерной розетке:
- с оконечной части витой пары снимают оплетку, выполнять эту операцию нужно аккуратно, чтобы не пострадала изоляция;
- на монтажной плате находим специальный хомут, просовываем в него провод, убеждаемся, что после фиксации голый провод находится ниже хомута;
- теперь вставляем провода в микроножки, согласно цветовой схеме. Старайтесь протянуть провода до нижнего края контактной группы. Как только провод достигнет ножей, вы должны услышать характерный щелчок, означающий, что провод сел на место. Если щелчка нет – завершаете операцию обычной отвёрткой с плоским лезвием, проталкивая ею провод вниз. Вместо отвёртки можно использовать тыльную сторону лезвия ножа;
- после закрепления проводов обрезаем лишние куски;
- закрываем коробку сверху декоративной крышкой.
Рассмотрим вариант подключения внутренней интернет-розетки. Опустим процедуру монтажа самой коробки, нам важно понять, как подключаются провода. Здесь вы столкнётесь с проблемой, как разобрать интернет-розетку, чтобы иметь доступ к контактной группе, представляющей собой небольшую керамическую плату с интегрированными контактами-микроножами. Провода необходимо подключить к этой монтажной пластине, а после завершения операции останется собрать корпус обратно. Но сам процесс может сильно различаться в зависимости от компании-производителя и модели.
Подключение интернет-розетки производства компании Легранд (один из наиболее известных производителей таких изделий) начинается с демонтажа лицевой декоративной крышки.
Внутри будет видна пластиковая крыльчатка белого цвета, которую необходимо провернуть в направлении стрелки. Это действие откроет доступ к контактной пластине, на которой будет нанесена цветовая схема подключения проводов. Останется только вставить их в гнёзда способом, описанным выше.
Подключение интернет-розетки, произведенной фирмой Schneider производится по-другому алгоритму:
- поскольку такие розетки двойные, снимаем с обоих проводов изоляцию на расстоянии порядка пяти сантиметров от концов;
- разъединяем 4 пары проводов, чтобы все восемь были расположены отдельно;
- поочерёдно подключаем провода к клеммнику в соответствии с цветовой схемой;
- зажимаем клеммы;
- монтируем розетку;
- осуществляем тестирование подключения интернет-кабеля.
Рассмотрим, как осуществить соединение интернет-розетки от бренда Lezard.
У этих изделий декоративная панель и рамка фиксируются болтовыми соединениями, которые открутить легко. Что касается контактной пластины, то здесь используется крепёж на зажимах. При подсоединении проводов необходимо в соответствующих местах отвёрткой аккуратно отжать контакты. Для демонтажа контактной группы без фанатизма надавливаем на верхние защёлки и осторожно тащим контактную группу на себя. Теперь нужно демонтировать пластиковую крышку, служащую для прижима и изоляции проводов. Её снимают тоже отвёрткой, поддевая боковые отростки, но поскольку материал упругий, усилия здесь потребуются значительные. Главное – не сломать пластик. Он хоть и твёрдый, но хрупкий. Осталось завести провода согласно цветовой схеме и зажать их, а затем собрать коробку и установить на место.
Как видим, нюансов здесь предостаточно, но если вы отважитесь на самостоятельный монтаж, все проблемы окажутся решаемыми. Удачи вам! И не забывайте делиться опытом в комментариях.
Полное руководство по различным цветам кабелей и их назначению
В Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей каким-либо отраслевым стандартам.
Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, фактически выпускает руководство по стандартизации проектирования электрооборудования, но ключевой момент заключается в том, что их стандарты на самом деле не касаются деталей определения цветов кабеля, поскольку они относятся к определенной цели или функции. Скорее, толчок к стандартизации в этой области был в большей степени со стороны частного сектора, а отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей служат.
Стандарты цвета кабеля 101
В первую очередь, когда речь заходит о стандартах цвета кабеля, нужно понимать, что, хотя существуют такие институты, как IEEE, помогающие обеспечить некоторую стандартизацию, общепринятого стандарта или даже требования в большинство отраслей. Цветовая схема, используемая в одной отрасли, может полностью отличаться от той, что используется в другой, и может значительно различаться в зависимости от того, когда именно система была введена в действие.
Помните, что iPhone и первый настоящий смартфон не появлялись до 2007 года, когда появился огромный толчок к созданию новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от временных рамок, когда кабели будут установлены в заданных системах, их стандарты цвета будут в значительной степени охватывать весь спектр.
Вдобавок к отсутствию стандартизации цветов кабелей можно отметить различия в разных странах. С сегодняшней глобальной логистикой компания в США может получать свои кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С учетом рекомендаций, выпущенных IEEE, Ассоциацией телекоммуникационной промышленности (TIA), и других отраслевых требований, таких как требования Министерства обороны США, стандартизация возможна, но, возможно, на это уйдет много времени. Однако далее мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.
Что означают кабели Ethernet разного цвета?
Кабели Ethernet — очень распространенный тип кабелей, используемых в компьютерных сетях.
Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.
Однако, если у вас когда-либо было более одной кабельной компании или даже была одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может различаться. Итак, что означают разные цвета кабелей Ethernet? Являются ли разные цвета быстрее, чем другие? Чтобы выяснить это, мы более подробно рассмотрим цветовое кодирование кабелей Ethernet.
- Какого цвета кабель Ethernet?
Как и все кабели, кабели Ethernet могут быть разных цветов. Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet — серый, синий, желтый, оранжевый и белый.
Если кабелю Ethernet суждено быть снаружи, он часто будет черным и водонепроницаемым, чтобы помочь ему дольше выжить в непогоде.
- Цвета кабеля Ethernet Значение
Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде. Например, в Министерстве обороны (DoD) правительство использует кабели Ethernet разных цветов, чтобы присвоить определенный уровень классификации для данных, передаваемых по кабелю, например. желтый для совершенно секретных, красный для среднего уровня и синий обычно для несекретных данных.
- Цветовой код для проводов Ethernet
Опять же, несмотря на то, что прямого отраслевого стандарта для одного цвета над другим не существует, следует упомянуть несколько соответствий:
- Серый Ethernet часто представляет «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
- Зеленый Ethernet : Зеленые кабели Ethernet можно использовать для классификации перекрестного соединения, которое используется для прямого соединения различных компьютеров и/или устройств.
- Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых соединений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с витой парой кабеля Ethernet.
- Blue Ethernet : синие кабели Ethernet обычно используются для подключения к терминальному серверу. Сервер терминалов делает возможным подключение нескольких систем к сети LAN без использования модема или другого сетевого интерфейса.
TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержания отраслевых стандартов, в том числе для цветового кодирования, используемого при производстве кабелей. Хотя они являются одними из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование.
До тех пор, пока не произойдет повсеместное внедрение, скорее всего, в кабелях Ethernet будет использоваться много разных цветов.
Стандарты цветов коммутационных кабелей
Как и следовало ожидать, стандарты цветов коммутационных кабелей могут быть опубликованы ANSI/TIA, но в рамках этих рекомендаций их еще предстоит принять повсеместно. Департамент сетевых услуг Университета Висконсина со стандартами цвета патч-кабелей лидирует, помогая определить, какие цвета должны использоваться для каждой кабельной системы в их кампусе.
Стандартные цвета курток из патч-корда Университета Висконсина включают:
- Серый — используется для стандартных соединений Ethernet
- Зеленый — используется для перекрестных соединений Ethernet
- Желтый — используется для соединений POE
- Оранжевый — используется для аналоговых соединений без Ethernet
- Фиолетовый — используется для цифровых соединений без Ethernet
- Синий — используется для подключения к терминальному серверу
- Красный — используется для IP-камер
- Черный — используется как основной цвет
- Розовый — используется как дополнительный вариант цвета
- Белый – используется как дополнительная цветовая опция
В зависимости от клиента и области применения цвета соединительных кабелей могут различаться.
Однако ключ прост – постоянство. При работе с любой новой системой использование согласованной цветовой схемы может помочь сэкономить время и деньги на внедрении и обслуживании, а также предотвратить множество головных болей в будущем.
Стандарты цвета кабеля Cat6
Будь то Ethernet-кабель Cat5, Cat5e, Cat6 или даже Cat6a, цветовой код внешней части кабеля не следует путать с внутренними витыми проводами, имеющими собственный цветовой код. Внешняя цветовая схема гораздо более общая, она просто помогает привлечь внимание к назначению соединения. Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Тем не менее, мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.
Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:
- Синий — обозначает подключение к сети
- Желтый — обычно используется для проводных камер видеонаблюдения
- Белый — также используется для проводных камер видеонаблюдения
- Серый — используется для соединения , также известные как «перемычки»
- Черный — обычно используется для оборудования, периферийных устройств и/или рабочих станций в сети
- Красный — обычно используется с телефонными системами VoIP или другими системами экстренной связи.
Таблица цветов сетевых кабелей
Если вы какое-то время искали таблицы цветов сетевых кабелей в Интернете, возможно, вас разочаровало отсутствие преемственности в различных схемах. Как мы выяснили, стандарты цвета сильно различаются, но ANSI/TIA действительно помогла в этом начинании своим длинным стандартом – Административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI/TIA/EIA-606-A.
Несмотря на то, что в стандарте очень подробно описаны маркировка и простота идентификации, трудно найти реальную цветовую таблицу. Просматривая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI/TIA/EIA-606-A.
Данная таблица предоставлена третьей стороной и предназначена только для информационных целей, чтобы помочь нашим читателям получить представление о том, как может выглядеть таблица цветов сетевого кабеля:
Окончательный вид: синий Cat5e против серого
Пока тема На многих различных интернет-форумах разница между синим и серым Cat5e такая же, как и с другими цветами кабелей, которые мы рассматривали.
Решающим фактором здесь является только выбор инженером-конструктором данного цвета. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, таких как время производства кабеля Cat5e, место его производства и отрасль, для которой он был изготовлен.
Правильная цветовая маркировка индивидуальной кабельной сборки
В Meridian мы изготавливаем на заказ более 70 процентов продукции, которую производим. Это означает, что каждый нестандартный кабель изготавливается в соответствии с точными спецификациями клиента, чтобы работать должным образом в любой электрической системе, для которой предназначена сборка. Один из ключей к нашему успеху здесь заключается в нашей способности создать устройство, которое легко интегрируется в существующие системы клиента. Благодаря многолетнему опыту и одним из самых лучших возможностей в области производства кабелей на заказ, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.
Свяжитесь с нашей командой, чтобы обсудить спецификации вашего проекта сегодня.
| Цвета кабеля Ethernet: Стандарты цветового кода Приведенная здесь информация предназначена для помощи сетевым администраторам в цветовой маркировке кабелей Ethernet. Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели изменены в соответствии со стандартами TIA.
| ||||
Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или при соединении двух концентраторов вместе, вместо этого вам потребуется использовать перекрестный кабель.
Если вы протягиваете кабели через отверстия, легче прикрепить вилки RJ-45 после протягивания кабеля. Общая длина сегментов проводов между ПК и коммутатором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
Проверьте, чтобы каждый провод был плоским даже на передней части вилки. Проверьте порядок проводов. Дважды проверьте еще раз. Убедитесь, что кожух плотно прилегает к упору вилки. Осторожно держите провод и крепко обожмите RJ-45 с помощью обжимного инструмента.
