Подключение розетки для интернета: схемы подключения, варианты, инструкции, ошибки

Содержание

1. Стандарты и схема подключения
2. Как подключить интернет кабель к розетке
3. Как подключить настенную компьютерную розетку
4. Как подключить внутреннюю интернет розетку
5. Обжим коннектора RJ 45
6. Схема подключения интернет кабеля по цветам
7. Обжим витой пары в коннекторе
8. Виды и типы интернет розеток
9. Необходимость установки розетки
10. Варианты применения интернет-розеток

Стандарты и схема подключения

Чтобы установить веб розетку, требуется раскрыть крышку, где находятся контакты и проверить маркировку. Монтаж компьютерной розетки производят по двум шаблонам: шаблон «А» и шаблон «Б».

В основном для соединения применяется шаблон «Б». При осмотре корпуса возможно узнать какому шаблону соответствует тот или иной контакт.
К примеру, на Unica:

• Шаблон «В» будет принадлежать к верхней по цвету маркировке. Когда будете подключать обратите конкретно на это внимание, а протокол «А» — к нижней.
• Поняв это, в будущем не появятся трудности с последующей сборкой. Шаблон «В» — его расцветки сходятся по типу EIA/TIA-568B, на одном из участков зажима присутствуют следующие расцветки: светло-оранжевый, оранжевый, светло-зеленый, зеленый. На второй части: синий, светло-синий, светло-коричневый, коричневый.
• Проведите шнур сквозь крышку, изолирующая обмотка которая сверху провода UTP нельзя срезать более 2,5 см.

• В результате некорректного подсоединения и очистки шнуров вероятна утрата быстроты и качества загрузки информации.
• После этого включаете все проводники в контакт пазы по окрасам.
• В конце при закрытии крышки требуется отрезать жилы, которые входят за ее пределы.

• При завершении следует смонтировать веб розетку в «седло».
• Плюсы этой розетки  — не придется обножать шнуры до меди, потому что на розетке присутствуют отдельные ножи.
• При закрывании крышки, ножи самостоятельно рассекают изолирующий слой, и получается контакт соединение, после происходит укладка на определенную глубину разъема. В руководстве этих моделей в основном указывается, что употребление спец обжимок не допустимо.
• По завершении установите рамку и внешнюю облицовку.

Как подключить интернет кабель к розетке

Перейдем к проблеме, как подключить интернет розетку, необходимо уточнить, что за размещение веб розетки вам наиболее подходящая. Имеется пара вариантов монтажа розетки: внутренний и внешний.

Эти виды монтажа идентичны конструкциям типичной электро розетки. Для внешнего контактная часть приделывается прямиком на стену, подключаются проводники и впоследствии прикрывается предохранительным футляром. А для внутренней ставится в стене пластмассовый подстаканник и после закрепляется главная часть, с соединениями розетки закрывая это все пластмассовой покрышкой.

Как подключить настенную компьютерную розетку

• Изнутри всякой розетки есть указания, как располагать проводку при включении кабеля.
  Изготовители прикрепляют цветную диаграмму, которую возможно заметить при обжиме коннектора.
• Прикрепляется коробка напрямую на стену, ввод для электрошнура располагаются сверху, а для компьютерного провода снизу.

• После демонтируется изоляционный слой с крученой пары на 5-7 см, выполняя это внимательно, чтобы не затронуть изолирующий слой самих проводов. Просовываем в хомут провод и крепим его.
• Далее следует вставить проводники так, чтобы они пошли до контакта. Если все сделано верно будет указывать характерный звук защелки. Если же этого не произойдет, можно протолкнуть контакты, с помощью отвертки опустив их вниз до полного соединения. Лишнее кусочки провода нужно удалить. Прикручиваем покрышку.

Как подключить внутреннюю интернет розетку

• Разберем, как подсоединить и собрать довольно известные web розетки на примере нескольких компаний: Legrand и Lezard.

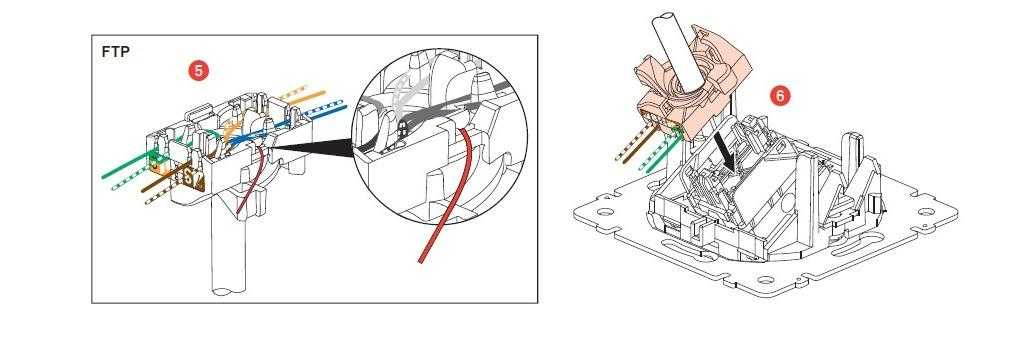

• У розеток организации Legrand для начала надо отсоединить крышку, под ней будет находиться светлая крыльчатка со стрелкой.
  Поверните ее по стрелке, у вас получатся пара детали: корпус и плата для контактов. На ней промаркированы цвета для проводки.

• У розеток организации Lezard панелька и рама закреплены на штырях. А доска для контактов зафиксирована на зажимах. Чтобы достать эту пластину надо нажать на верхнюю защелку. По завершении снимите крышку, ею будут прижаты проводники.
• Изучив данное руководство, установка компьютерной розетки не создаст у вас ни каких вопросов и вы сумеете это сделать с самой разной моделью розеток.
• Для подключения двойной розетки надо подвести пару проводов и расшифровать по цветной схеме. Это подойдет, если у вас сеть сформирована модемом или двумя входящими web линиями.

Обжим коннектора RJ 45

Чтобы подвести к web розетке сеть нам требуется провод в окончании у него должен находиться специальный разъем или по-другому – коннектор.

Он располагается в прозрачном блоке, в котором заметна многоцветная проводка. Через этот проводник совершается сопряжение ПК друг с другом или с маршрутизатором. Главное понимать систему сборки в нем проводки следовательно с подсоединением веб-точки затруднений не возникнет.

Схема подключения интернет кабеля по цветам

Различают две модели контакта: А и В. Надо запомнить, шнур для инета будет иметь 2 пары или 4 пары проводки. Отличие лишь в быстроте перемещения информации, так для 2 пар – 1Гб/с, а для 4 пар — 1Гб/с — 10Гб/с. Сейчас чаще всего у большинства пользователей информация поступает со скоростью до 100 Мб/с.

В данный момент быстро развиваются сейчас IT технологии, то разумнее всего прокладывать провода из 8 пар проводов, нежели из 4-х. Быстрота перемещения информации начнут возрастать, то в приведенном варианте не надо будет менять проводники.

Они не на много дороже стоят, а комплектующие (коннектор, веб-розетка) для включения web сети подойдут и для такого вида кабеля.

В результате когда интернет уже имеет 2 двойных коннекта, возможно применять тот же коннектор. Надо лишь оставить первые 3 провода, после продеть пару контактов, а зеленый провод устанавливается заместо 6-го.

Обжим витой пары в коннекторе

• Произведем обжатие шнура в коннекторе  первое дело — купить пассатижи обжимные. Оно будет стоить не дорого, ими будет комфортно испльзовать, в случае ограниченного бюджета, возможно прибегнуть к плоскогубцам и отвертке.
• Первоначально освобождаем сплетенную пару проводов от изолирующего слоя. Ниже изоляции есть 4 пары разноцветных проводников, расположенные в переплетенном состоянии друг с другом. Также будет присутствовать экранированный провод, его достаточно просто отогнуть в сторону. Попарно скручиваем и выравниваем шнуры, по окончании этого укладываем по типажу «В».

• Производим зажим предусмотренного по методике, промеж главным и указательным пальцем. Проводники должны ровно вместе лежать. Все что лишнее убираем, остается приблизительно 10-12 мм, приставив коннектор к проводам, их изолирующий слой должен находится повыше защелкиваемого механизма.
• После этого соединяем проводку с коннектором, держа его за выпуклость, на крышке повернув вниз.
• Провода должны соответствовать своим каналам, и обязательно они должны достигнуть конца коннектора. Удерживая шнур у кромки разъема, надлежит его вставить в пассатижи.

• После этого не торопясь сожмите пассатижи совместно, если сжимать получается с трудом, проверти встал ли RJ45 в гнездо. После произведите повторное сжатие клещей.
• После надавливания на выступы в пассатижах пододвиньте проводку к ножам, они перережут слой и будет произведено синхронизирование. Когда с данным присоединениям появятся трудности, переделать его будет просто, повторите действия заново с новым RJ45.

Виды и типы интернет розеток

Заранее вначале монтажа web входа, требуется ознакомиться со спецификацией розеток под разъем RJ-45.
Что же такое RJ-45? RJ-45 – это норма через которую происходит объединение компов и модемов, он представляет собой экранированный шнур из 8 жил.

Произведя разрез шнура, вы заметите 4 двойки проводников сплетенных друг с другом. Данный вид провода получил большое распространение для линий, где происходит перенесение информации по местным линиям и линиям всеобщего использования.

Данная норма RJ-45 взята за основу для создания совместных, локальных сетей, кроме того почти весь инет построен на данной норме.

Web розетки классифицируются по данным типам:

1. По быстроте перемещения информации.
2. По численности разъёмов. Существуют парные и с одним входом розетки с 4-8 гнездами.
3. По технологии крепежа. Аналогично электро розеткам есть конструктивные (внутри) и внешние веб-гнезда. Конструктивные, те что встраиваются в стены, а внешние те что прикрепляются сверху стен.

Гнездо, то что спрятана в стене, может оборудована пластмассовым подстаканником, где в дальнейшем будут располагаться клеммы. Web розетка находящаяся снаружи, прикрепляется на стену с помощью панели.

Не плохим продуктом являются изделия выпущенные фирмами с устоявшейся репутацией такие как Digitus, Legrand, VIKO и т.д.
Из всех брендов можно выделить особенно “keystones” – кейстоун.

Данный модуль может располагать на своей панели разные типы входов (audio, video, telephone, optical, Mini-DIN) в том числе и RJ-45.

Данная фирма может предоставить интерфейсы для любого современного оборудования. На данный момент большим спросом пользуются HDMI-кейстоуны.

Необходимость установки розетки

Подавляющая масса пользователей проживает в многоквартирных домах. В каждом помещения нужно каким угодно простым и эффективным способом сделать место для включения к веб сети всевозможных по принципу подсоединения устройства.

Необходимо купить и поставить маршрутизатор с Wi-Fi. Но вот отдельные пользователи не согласны с мнением большинства и говорят об плохом воздействии магнитоэлектрических волн от генераторов на личное самочувствие.

Это обстоятельство нужно учитывать, чтобы снизить электромагнитное воздействия в ваших домах. Главным таким способом считается сборка с конструкцией веб розеток конкретно в стенках здания. По сходству их производят для закрытой и раскрытой проводки.

Это только первый из возможностей предоставления многоточечного доступа в сеть для гаджетов и собственных хранилищ информации в жилье/квартирке/кабинете.

Варианты применения интернет-розеток

Проводной интернет используют не только в домашних условиях, им так же пользуются в других общественных местах.

В здании, где будет проведена система доступа к сети, при монтаже следует соблюдать технические требования.

Веб-розетки так же обязательно устанавливаются в соответствии со специальными требованиям безопасности в зависимости от того где будет предоставляться доступ к сети Интернет.

Выделяются 4 основные группы помещений:

• кабинеты, лекционные залы, помещения серверного оборудования;
• интернет – магазины, ремонтные мастерские для обслуживания компьютерного оборудования;
• интернет – кафе, электронно-библиотечные системы;
• помещения с повышенной степенью безопасности.

В случаях, когда помещение имеет небольшую площадь, лучше располагать разные способы подключения в одном месте чтобы можно было подключить большинство устройств.

В помещениях где много кабинетов и аудиторий, в которых уже подключена беспроводная сеть, при прокладке проводного соединения одним из главных условий является установленные на стенах и мебели розетками типа — RJ-45.

В комнатах, где находится серверное оборудование, должны быть установлены разъемы под витую пару.

Интенсивное внедрение ит-технологий не обошло нашу жизнь стороной и во многом повлияло на развитие образования.

Конечно технологиями пользуются и бизнес-предприниматели, а особенно те специалисты, которые занимаются ремонтом компьютерной и периферийной технике. Работники должны иметь свободный доступ к розеточным модулям, для скорейшего выполнения своих задач.

Любое учебное учреждение теперь имеет у себя на вооружении электронно-вспомогательное оборудования, которое используется для технических (ведение документации, электронные журналы, распечатка материалов и т. п) и образовательных целях (презентации, проекты, уроки с использованием ит-технологий).

И последняя место, где можно установить веб-розетки и их модули – помещения с повышенной степенью безопасности, это государственные, корпоративные, частные службы безопасности. Сюда относятся банковские хранилища, где меньше всего пользуются беспроводной передачи данных, чтобы исключить похищение информации.

Как подключить розетку для интернет кабеля — Altclick

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире.

Содержание

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире. Она отличается от классической розетки наличием уникального разъема. С его помощью можно установить провод «витая пара». В нем есть специальные жилы с изоляцией. Всего проводов 8, они соединены друг с другом попарно. Таким образом, получается четыре пары.

Благодаря специфической конструкции, электромагнитные помехи сведены к минимуму. Передача информации в этом случае может осуществляться на скорости до одного гигабита в секунду. Кабель витая пара подключается в интернет-розетку. Для кабеля есть специальное гнездо. Оно называется RJ-45. Провод нужно установить в это гнездо, обжать инструментом. Провода разъема должны быть размещены в конкретном порядке. Это очень важно. Рассмотрим, как подключить розетку для интернета.

Internet розетки: разновидности

В этом пункте статьи мы рассмотрим основные виды розеток под разъем RJ-45. RJ-45 является стандартом для подсоединения витой пары различных сетевых коммуникаторов. Посредством кабеля витая пара пользователь может организовать любой канал. Этот канал будет служить для передачи информации для организации локальной или общей сети. Интерфейс RJ-45 подходит для подключения к интернету на даче.

Классификации розеток для интернета по параметрам:

• Число разъемов. По этому параметру разделяются на несколько типов. Одинарный, двойной, на четыре и восемь разъемов. Существуют и комбинированные варианты. Они оснащаются коммутаторами для подсоединения RJ-45 и USB, HDMI.
• Скорость интернет-соединения. По этому параметру розетки подразделяются на категории по скорости передачи информации: до 100 Мбит/сек, 1000 Мбит/сек и 10 Гбит/сек в радиусе 50 метров.
• Метод монтажа. Розетки бывают внутренние и накладные. Внутренние монтируют непосредственно в стену, а наружные крепят на стену. Каждый вариант имеет свои преимущества. Пользователи выбирают способ монтажа, ориентируясь на свои предпочтения.

Многие производители выпускают так называемые кейстоуны. Устройства представляют собой модульный порт. Он универсален, поэтому подойдет практически под любой вид разъема. Внешние интернет-розетки применяют, если есть необходимость установить устройство на стене. Внешний подрозетник монтируют на поверхности стен. А сверху устанавливается панель с модулями. Внутренние чаще устанавливаются внутрь кирпичных или гипсокартонных стен. Есть и другие модели – со сменными модулями. Пользоваться ими очень удобно. Их преимущество в простоте обслуживания. При выходе из строя какого-либо элемента такую розетку можно отремонтировать.

Принципы прокладки кабеля в стене

Один из сложных по исполнению тип прокладки сетевого кабеля – установка его внутри стены. Такой вариант подходит для городской квартиры, частного дома и офиса. Стоит детально разобрать особенности такого метода. Преимущество внутреннего монтажа заключается в том, что провод скрыт внутри стены. Следовательно, он не будет мешать, путаясь под ногами. Поэтому интерьер не пострадает. Но методика имеет и минусы. К примеру, могут возникнуть трудности с доступом к интернет-кабелю.

Ремонтировать и обслуживать провод будет крайне затруднительно, потому что он скрыт в стене. Обычно монтажом кабеля занимаются профессионалы. В таком случае развода выполняется по штробам в гофрированной трубе из ПВХ. Это сводит к минимуму риски появления поломки. В крайнем случае можно получить доступ к кабелю. Демонтаж при этом выполнять не придется. Перед выполнением прокладки провода нужно поставить разметки. Ставятся точки тех зон, где будет проходить интернет-кабель.

Нужно помнить, что витая пара без защитного экрана обладает высокой чувствительностью к электромагнитным помехам. Поэтому нужно правильно рассчитать расстояние от электропроводки до компьютерной проводки. Минимум должен составлять пятьдесят сантиметров. Следующий шаг – наметить трассу. Когда будете подбирать участок для штробы, учтите, что кабель ограничен по углу изгиба. Если вы работаете с витой парой, используйте для нее защитный гофрошланг.

Очень важно изначально правильно выбрать провод. На качестве лучше не экономить. Витая пара считается надежным кабелем. Монтаж начинается с укладки кабеля в гофротрубу нужного диаметра. Провод должен свободно двигаться внутри трубы. После этого гофру крепят в штробе специальной гипсовой стяжкой. И только после этого приступают к отделочным работам. На выходе провода будет установлена интернет-розетка. Но перед этим необходимо выполнить ее распиновку.

Сначала ставят подрозетник, в нем крепится корпус и сам механизм розетки. Как мы уже отметили выше, интернет-розетки бывают двух типов в зависимости от способа монтажа. Внутренние применяются в том случае, если кабель проложен в стене. Внешние модели крепятся на стенах. Но все модели состоят из нескольких частей. Одна половина устройства нужна для крепления. А внутренние компоненты предназначаются для подсоединения провода. Другая часть нужна для обеспечения защиты.

Чаще люди предпочитают пользоваться услугами мастеров. Технический специалист быстро выполнит работы. Схем подключения интернет-кабеля по цветам существует несколько. С их помощью можно подключать кабель: T568А и T568В. Первая схема «А» у нас не применяется. Кабель размещают по схеме T568В. У пользователей есть свои причины установить интернет-розетку. Эксперты рекомендуют сразу расшить сеть из восьми проводников. В таком случае при изменении скоростного показателя в будущем не придется менять сеть. Подсоединить витую пару к розетке можно по инструкции. На схеме все выглядит достаточно понятно.




Популярные бренды розеток для интернета

Если вы собираетесь установить у себя дома интернет-розетку, нужно знать, какие производители выпускают эти устройства:

• Французская продукция, которую выпускает надежный производитель. Устройства считаются одними из самых лучших на рынке электроники. Оснащаются лучшим механизмом фиксации провода. Схема подключения не имеет отличий от стандартных норм. Розетки Легранд универсальны. Подключение их можно выполнять по схемам А и В. Цветовые схемы размещены на клемме устройства.
• Стоимость моделей ниже, чем изделий предыдущего бренда. Это высококачественная продукция. Корпус интернет-розеток Вико выполнен из высокопрочных полимеров. Внутренняя сборка отличается эргономичностью. Продукция Вико считается оптимальным решением по цене. Для некоторых пользователей имеется существенный недостаток – отсутствие подсказок в виде цветовой схемы подсоединения. Распиновку нужно выполнять предельно аккуратно.
• Производство Турция. Компания помимо розеток выпускает качественные выключатели. Подключение и монтаж устройств можно выполнить самостоятельно. Розетки этого бренда предельно просты в использовании.
• Подключение устройств этого бренда выполняется аналогично. В линейке продукции можно найти двойные модели. В таком случае нужно будет проводить два провода от роутера. Поскольку соединение параллельно сетевые устройства не поддерживают. Самые популярные модели Шнайдер оснащены двумя выходами.

Проводной интернет сейчас считается самым качественным. Для удобства организации такой сети используют специальные интернет-розетки. Благодаря этим устройствам кабель не будет путаться под ногами. Несмотря на все вероятные сложности, пользователи предпочитают выполнять монтаж самостоятельно.

Нюансы монтажа интернет-розетки

Как мы уже сказали, интернет-розетки монтируются как внутри стены, так и на ее поверхность. Как именно будет установлено устройство, зависит от предпочтений пользователя. Если розетку нужно установить в помещении, где размещено много компьютерной техники, стоит отдать предпочтение внешнему монтажу. Для выполнения крепления этого устройства нужно поставить кабель в разъем. После этого посредством двух дюбелей производят крепление внутреннего элемента интернет-розетки к стене. Финальный этап – монтаж декоративного компонента устройства. Монтаж внутренним способом отнимет больше времени.

Рассмотрим алгоритм действий при монтаже внутренней розетки:

• В стене делают специальный вырез. Для этого чаще используют перфоратор. После этого зубилом и молотком убирают внутреннюю часть сделанного выреза.
• К стене делают штробу от одной розетки ко второй.
• В полученное отверстие монтируют подрозетник. Для фиксации используется гипсовый раствор.
• Кабель выводят по штробе, подключают ПК. Затем кабель выводят в специальную установочную коробку. После его подключают к розетке.
• Декоративная часть интернет-розетки устанавливается в последнюю очередь.

Если монтаж был выполнен с соблюдением всех правил, устройство прослужит достаточно долго.

Как проверить сигнал

По завершении монтажа нужно выполнить проверку сигналов в розетке. Работать будем со стандартным бытовым тестером. Также понадобится патч-корд с прямой схемой распиновки. По длине он должен быть от половины до пяти метров. Подсоединять второй конец кабеля нужно в тестовую розетку. Выставляем прибор в положение звукового сигнала. Теперь можно выполнить проверку каналов патч-корда и розетки. Если вы услышали звук, значит, соединение установлено. Если в тестовом приборе нет звуковых сигналов, ориентируемся на лампочки. При некорректном расключении жил, лампы на приборе будут гореть не по порядку, а произвольно. К примеру, сначала загорится первая лампочка, потом третья, затем вторая и так далее. Тестер не будет выдавать сигналы, если была установлена дешевая розетка низкого качества. В таком случае стоит приобрести более надежную модель.

Вероятные ошибки при монтаже розеток для интернета

Если во время тестирования вы обнаружили отсутствие подключения, вероятно, что в процессе монтажных работ подсоединение было выполнено неправильно.

Какие ошибки чаще всего допускают пользователи:

• Пользователь самостоятельно монтирует кабель и розетку по схеме Б. Но коннектор и модемное устройство были куплены ранее в собранном виде. Если предварительно не провести проверку формата подключения, может оказаться, что интернет-розетка подключается по одной схеме, а кабель по другой. Этим и объясняется отсутствие соединения. Выполните проверку кроссировки коннектора. Затем сделайте распиновку витой пары.
• Иногда пользователи в процессе монтажных работ повреждают ножом оболочку кабеля. Для обеспечения соединения нужно поставить контакты в пазы и выполнить правильный обжим.
• Пользователь оставил чересчур длинный кабель. Чтобы подключить розетку для интернета, необходимо оставлять максимум двадцать сантиметров. Если кабеля будет оставлено более чем на тридцать сантиметров, розетка разболтается. Поэтому пользователю придется выполнять монтажные работы заново.
• Соблюдены все основные требования и правила. Но интернет-розетка не функционирует. Пользовать выбрал низкокачественное устройство. Или розетка изначально была бракованная. На рынке электроники всегда можно найти надежные устройства. Стоимость их вполне доступна. Отдавайте предпочтение продукции надежных брендов. Качественное устройство прослужит достаточно долго.

Если у вас нет уверенности, что вы можете самостоятельно произвести монтаж кабеля и розетки для интернета, лучше обратиться к профессионалу. Мастер выполнит монтажные работы быстро. Интернет провайдеры по адресу в Московской области предлагают услуги по монтажу интернет-розеток. Стоимость необходимо уточнять на сайте поставщика услуг. Но некоторые пользователи все же предпочитают выполнять монтаж своими руками. Главное – разобраться в деталях.

Network Socket

Сетевой сокет является конечной точкой межпроцессного взаимодействия в компьютерной сети. Сегодня большая часть связи между компьютерами основана на Интернет-протоколе; поэтому большинство сетевых сокетов Интернет-сокеты .

API сокета — это интерфейс прикладного программирования (API), обычно предоставляемый операционной системой, который позволяет прикладным программам управлять сетевыми сокетами и использовать их. API-интерфейсы интернет-сокетов обычно основаны на стандарте сокетов Беркли.

Адрес сокета представляет собой комбинацию IP-адреса и номера порта, подобно тому, как один конец телефонного соединения представляет собой комбинацию номера телефона и определенного расширения. На основе этого адреса интернет-сокеты доставляют входящие пакеты данных соответствующему процессу или потоку приложения.

Обзор

Интернет-сокет характеризуется как минимум следующим:

• Адрес локального сокета: локальный IP-адрес и номер порта 9.0022
• Протокол: транспортный протокол (например, TCP, UDP, необработанный IP). Таким образом, TCP-порт 53 и UDP-порт 53 являются разными сокетами.

Розетка, которая была подключена к другой розетке, т.е. при установлении TCP-соединения также имеет адрес удаленного сокета.

Как описано в разделе клиент-сервер ниже, TCP-сервер может одновременно обслуживать несколько клиентов. Сервер создает один сокет для каждого клиента, и эти сокеты используют один и тот же локальный адрес сокета с точки зрения TCP-сервера и имеют разные удаленные адреса для каждого клиента.

В операционной системе и приложении, создавшем сокет, на сокет ссылается уникальное целочисленное значение, называемое дескриптором сокета . Операционная система пересылает полезную нагрузку входящих IP-пакетов соответствующему приложению, извлекая информацию об адресе сокета из заголовков IP и транспортного протокола и удаляя заголовки из данных приложения.

В IETF Request for Comments, Internet Standards, во многих учебниках, а также в этой статье термин сокет относится к объекту, который однозначно идентифицируется номером сокета. В других учебниках термин сокет относится к локальному адресу сокета, то есть «комбинации IP-адреса и номера порта». В первоначальном определении сокета , данном в RFC 147, поскольку он был связан с сетью ARPA в 1971 году, «сокет указан как 32-битное число, где четные сокеты идентифицируют принимающие сокеты, а нечетные сокеты идентифицируют сокеты-отправители». Однако сегодня связь через сокеты является двунаправленной.

В операционных системах на базе Unix и Microsoft Windows инструмент командной строки netstat можно использовать для получения списка всех установленных в настоящее время сокетов и соответствующей информации.

Типы

Доступны несколько типов интернет-сокетов:

• Сокеты дейтаграмм, также известные как сокеты без установления соединения, которые используют протокол дейтаграмм пользователя (UDP).
• Потоковые сокеты, также известные как сокеты, ориентированные на соединение, которые используют протокол управления передачей (TCP) или протокол передачи управления потоком (SCTP).
• Необработанные сокеты (или Необработанные IP-сокеты ), обычно имеющиеся в маршрутизаторах и другом сетевом оборудовании. Здесь транспортный уровень обходится, а заголовки пакетов становятся доступными для приложения.

Другие типы сокетов реализуются поверх других транспортных протоколов, таких как системная сетевая архитектура (SNA). См. также Сокеты домена Unix (UDS) для внутренней связи между процессами.

Состояния и модель клиент-сервер

Компьютерные процессы, предоставляющие службы приложений, называются серверами и при запуске создают сокеты, находящиеся в состояние прослушивания . Эти сокеты ждут инициатив от клиентских программ.

TCP-сервер может одновременно обслуживать несколько клиентов, создавая дочерний процесс для каждого клиента и устанавливая TCP-соединение между дочерним процессом и клиентом. Для каждого подключения создаются уникальные выделенные сокеты . Они находятся в установленном состоянии , когда виртуальное соединение сокет-сокет или виртуальный канал (VC), также известный как сеанс TCP, устанавливается с удаленным сокетом, обеспечивая дуплексный поток байтов.

Сервер может создать несколько одновременно установленных TCP-сокетов с одним и тем же локальным номером порта и локальным IP-адресом, каждый из которых сопоставлен с собственным дочерним процессом сервера, обслуживающим свой собственный клиентский процесс. Операционная система рассматривает их как разные сокеты, поскольку адрес удаленного сокета (IP-адрес клиента и/или номер порта) отличается; т. е. поскольку у них разные кортежи пары сокетов.

Сокет UDP не может находиться в установленном состоянии, так как UDP не устанавливает соединения. Поэтому netstat не показывает состояние сокета UDP. Сервер UDP не создает новые дочерние процессы для каждого одновременно обслуживаемого клиента, но один и тот же процесс последовательно обрабатывает входящие пакеты данных от всех удаленных клиентов через один и тот же сокет. Это означает, что сокеты UDP идентифицируются не по удаленному адресу, а только по локальному адресу, хотя каждое сообщение имеет связанный с ним удаленный адрес.

Пары сокетов

Связь между локальными и удаленными сокетами называется парами сокетов . Каждая пара сокетов описывается уникальной четверкой, состоящей из исходного и целевого IP-адресов и номеров портов, то есть локальных и удаленных адресов сокетов. Как видно из приведенного выше обсуждения, в случае TCP каждой уникальной паре сокетов из четырех кортежей назначается номер сокета, тогда как в случае UDP каждому уникальному локальному адресу сокета назначается номер сокета.

Реализации

Сокеты обычно реализуются библиотекой интерфейса прикладного программирования (API), такой как сокеты Berkeley, впервые представленные в 1983 году. Большинство реализаций основаны на сокетах Berkeley, например Winsock, представленный в 1991 году. Существуют и другие реализации API, такие как STREAMS- на основе интерфейса транспортного уровня (TLI).

Разработка прикладных программ, использующих этот API, называется программированием сокетов или сетевым программированием.

Ранние реализации

1983 г. Сокеты Беркли (также известные как API сокетов BSD) появились в операционной системе 4.2BSD Unix (выпущенной в 1983 г.) в качестве API. Однако только в 1989 году Калифорнийский университет в Беркли смог выпустить версии своей операционной системы и сетевой библиотеки, свободные от лицензионных ограничений защищенной авторским правом Unix компании AT&T.

1987 Интерфейс транспортного уровня (TLI) был сетевым API, предоставленным AT&T UNIX System V Release 3 (SVR3) в 1987 году и продолженным в Release 4 (SVR4).

Другие ранние реализации были написаны для TOPS-20, MVS, VM, IBM-DOS (PCIP). ^{[9] [10]}

Сокеты в сетевом оборудовании

Сокет — это прежде всего концепция, используемая на транспортном уровне модели Интернета. Сетевое оборудование, такое как маршрутизаторы и коммутаторы, не требует реализации транспортного уровня, поскольку они работают на уровне канала связи (коммутаторы) или на уровне Интернета (маршрутизаторы). Однако сетевые брандмауэры с отслеживанием состояния, трансляторы сетевых адресов и прокси-серверы отслеживают активные пары сокетов. Также при справедливой организации очередей, коммутации уровня 3 и поддержке качества обслуживания (QoS) в маршрутизаторах потоки пакетов могут быть идентифицированы путем извлечения информации о парах сокетов. Необработанные сокеты обычно доступны в сетевом оборудовании и используются для протоколов маршрутизации, таких как IGRP и OSPF, а также в протоколе управляющих сообщений Интернета (ICMP).

Источник: Википедия, Google

Описание портов и сокетов TCP/IP

В сети TCP/IP каждое устройство должно иметь IP-адрес.

IP-адрес идентифицирует устройство , например. компьютер.

Однако одного IP-адреса недостаточно для запуска сетевых приложений, так как компьютер может запускать несколько приложений и/или службы .

Так же, как IP-адрес идентифицирует компьютер, порт сети идентифицирует приложение или службу , работающую на компьютере.

Использование портов позволяет компьютерам/устройствам запускать несколько служб/приложений .

На приведенной ниже схеме показано подключение компьютера к компьютеру и указаны IP-адреса и порты.

Аналогия

Если вы используете аналогию с домом или многоквартирным домом, IP-адрес соответствует уличному адресу.

Все квартиры имеют один и тот же адрес.

Однако каждая квартира также имеет номер квартиры, который соответствует номеру порта.

Диапазоны номеров портов и общеизвестные порты

Номер порта использует 16 бит и поэтому может иметь значение от 0 до 65535 десятичное число

Номера портов делятся на диапазоны следующим образом:

-1023 – Известные порты. Они выделены серверным службам Управлением по присвоению номеров в Интернете (ИАНА). например, веб-серверы обычно используют порт 80 , а SMTP-серверы используют порт 25 (см. схему выше).

Порты 1024-49151- Зарегистрированный порт . Они могут быть зарегистрированы для услуг с IANA и должны рассматриваться как полузарезервированные. Пользовательские программы не должны использовать эти порты.

Порты 49152-65535 — используются клиентскими программами , и вы можете свободно использовать их в клиентских программах. Когда веб-браузер подключается к веб-серверу, браузер выделяет себе порт в этом диапазоне. Также известен как эфемерные порты .

Сокеты TCP

Соединение между двумя компьютерами использует сокет .

Сокет представляет собой комбинацию IP-адреса и порта

На каждом конце соединения будет сокет.

Представьте, что вы сидите дома за компьютером, и у вас открыто два окна браузера.

Один смотрит на сайт Google, а другой на сайт Yahoo.

Соединение с Google будет:

Ваш ПК — IP1 +порт 60200 ——– Google IP2 +порт 80 (стандартный порт)

Комбинация IP1+60200 = сокет на клиентском компьютере и IP2 + порт 80 = сокет назначения на сервер Google.

Соединение с Yahoo будет следующим:

ваш компьютер – IP1 +порт 60401 — Yahoo IP3 +порт 80 (стандартный порт)

Комбинация IP1+60401 = сокет на клиентском компьютере и IP3 + порт 80 = сокет назначения на сервере Yahoo.

Примечания: IP1 — это IP-адрес вашего ПК. Номера клиентских портов назначаются динамически и могут использоваться повторно после закрытия сеанса.

TCP и UDP — транспортный уровень

Примечание . Возможно, вам будет полезно прочитать статью о наборе протоколов TCP/IP, чтобы понять следующее:

IP-адреса реализованы на сетевом уровне, который является слой.

Порты реализованы на транспортном уровне как часть заголовка TCP или UDP , как показано на схеме ниже: .

TCP – предназначен для приложений, ориентированных на соединение. Он имеет встроенную проверку ошибок и повторно передает отсутствующие пакеты.

UDP – для приложений без соединения. Он не имеет встроенной проверки ошибок и не будет повторно передавать отсутствующие пакеты.

Приложения предназначены для использования протокола транспортного уровня UDP или TCP в зависимости от требуемого типа соединения.

Например, веб-сервер обычно использует порт TCP 80 .

Он может использовать любой порт, но приложение веб-сервера предназначено для использования соединения TCP. См. TCP vs UDP


Вот очень хорошее видео, в котором очень хорошо объясняются порты и сокеты

Проверка открытых портов

В системах Windows и Linux есть утилита netstat , которая предоставит вам список открытых портов на вашем компьютере.

В этих статьях показано, как использовать netstat в Windows и Linux.

Вы можете проверить состояние порта удаленных машин, используя строку сканера портов nmap.

Вы можете установить NMAP на Windows, Linux и Apple. Его можно использовать с графическим пользовательским интерфейсом или в качестве инструмента командной строки.

Вот полезная статья об использовании NMAP из командной строки.

Вот хорошее видео об использовании Nmap , а также рассказывается о процедурах подключения TCP/IP, что полезно для понимания портов.

Ссылки и ресурсы:

Основы TCP и UDP -Подключение к веб-сайту- Это для программистов, но здесь нет кода, только объяснение портов и сокетов.

Состояния подключения — если вам интересно, что означают описания состояний «установлено» и «прослушивание». вот хорошая диаграмма состояний, на которую он ссылается.
