Подключение квартирного электрощита: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

схема самостоятельного подключения электро-распределительного щита

Сборка и подключение электрораспределительного щита производится во время капитального ремонта всей электропроводки в здании. Электрораспределительный щит является связующим центром всех электросетей в доме. От его сборки и установки зависит нормальное функционирование электросетей.

В основном для такой работы приглашают специалистов, однако эту задачу можно выполнить и самостоятельно, достаточно лишь хорошо разобраться в сути проблемы.

Для сборки и подключения электрораспределительного щита в домашних условиях могут потребоваться следующие инструменты:

• Различные виды отверток
• Бокорезы
• Инструмент для измерения электричества
• Маркирующие инструменты
• Изолирующий материал
• Кусачки
• Монтажные ножи
• Инструмент, при помощи которого осуществляется снятие изоляции с кабеля
• Пассатижи

Выбор электрораспределительного щита

Прежде чем начинать сборку и подключение щита, необходимо определиться с его типом и функциональными особенностями. При выборе электрораспределительного щита следует руководствоваться следующими характеристиками:

• Способ установки. По этому критерию можно разделить все электрораспределительные щиты на устройства внутреннего и наружного исполнения. При выборе электрораспределительного щита, необходимо обязательно обращать внимание на материал, к которому он будет крепиться
• Количество модулей. В обычных городских квартирах и небольших частных домах, как правило, устанавливаются щиты, в которых предусмотрена установка модулей до 63 А
• Уровень защищенности. Если речь идет о внутреннем монтаже, то в большинстве случаев используются электрораспределительные щиты с системой защиты ИП30 или ИП40, в то время как для помещений с нестандартными параметрами температуры и влажности используются ИП 44-ИП65
• Сырье, из которого изготовлен щит. Основным материалом, из которого изготавливается это устройство, являются металлические или пластиковые соединения

Если электрораспределительный щит размещен в жилом помещении, то должен быть снабжен закрывающейся дверцей (в идеале – из металла).

Где правильно поместить электрораспределительный щит

Для приборов, связанных с процессом электропитания или телекоммуникаций, в жилом помещении нужно отвести специальное место. В нем и будет произведена установка электрораспределительного щита, системы оповещения при пожаре, охранных сигнализационных систем, приборов для автоматизации, а также средств обеспечения телефонной связью, кабельным телевидением и соединением с сетью интернет.

Если все эти устройства будут размещены в одном месте, то доступ к ним будет более комфортным. Кроме того, это позволит быстро обслуживать  все приборы, обеспечивающие нормальное функционирование всего электрооборудования. Электрораспределительный щит следует устанавливать либо в предварительно подготовленную нишу, либо на основание.

Электрораспределительный щит устанавливается на высоте не менее одного метра от нижнего края и не более 180 сантиметров от верхнего. Установка электрораспределительных щитов для квартир или приватных домов строго запрещена:

• На территории ванных комнат, душевых и прочих мест, стены которых регулярно контактируют с водой
• Внутри шкафа, шкафа-купе или же гардероба
• В тех местах, где под ними будет размещен отопительный прибор
• Под раковиной или под умывальником, а также над ними
• Над местом, где происходит варка
• В местах за пределами жилого помещения
• На балконах, верандах или лоджиях
• В уборных
• В шахтах вентиляции

Как правильно выбрать сечение кабеля

Сечение кабельных жил, которые обеспечивают питание внутреннего электрораспределительного щита жилого помещения, зависит от таких параметров:

• Номинал сетевого напряжения (380–220 вольт) . В современных квартирах трехфазовое напряжение практически не используется, однако в частных коттеджах оно будет как раз лучшим вариантом (до четырехсот вольт)
• Выделенная мощность, расстояние между двумя соседними щитами, а также номинал основного автомата для питания. В тех ситуациях, когда дистанция между основными автоматами питания (или же просто рубильниками) не превышает тридцати метров, сечение кабелей для квартирных щитов определяется по стандартной схеме

Для обеспечения качественного питания щитка в обычной квартире предпочтительнее не использовать кабель, который может поддерживать горение. А для щитков в загородных домах или коттеджах идеальным выбором будет прочный бронированный кабель, прокладка которого производится под землей.

Для сообщения посредством проводов в самом электрораспределительном щитке лучше всего использовать однопроволочные и многожильные детали. Они также будут отличным выбором для установки модулей и прочих устройств в самом щите.

Они не способствуют горению и способны выдерживать серьезные перепады температур (от –50? до +70? С) . Также они долговечны – могут нормально функционировать в течение пятнадцати лет.

Какое сечение кабеля лучше всего подходит для сборки электрораспределительного щита

Для того, чтобы качественно подключить силовое оборудование в электрораспределительном щите, лучше всего свериться со специальным европейским стандартом качества, который предусматривает конкретное сечение провода для каждого из значений максимальной силы электрического тока в устройствах, а именно:

• Десять квадратных миллиметров для максимальной силы тока в сорок пять Ампер
• Шестнадцать квадратных миллиметров для максимальной силы тока в шестьдесят Ампер
• Двадцать пять квадратных миллиметров для максимальной силы тока в девяноста Ампер

Однако по факту происходит так:

• От шести до десяти квадратных миллиметров для тока силой в сорок Ампер
• От десяти до шестнадцати квадратных миллиметров для максимальной силы тока в шестьдесят три Ампера

О чем стоит помнить, выбирая электрораспределительный щит

Существует целый набор правил и установок, которыми лучше не пренебрегать при монтаже электрораспределительных щитов или модульной аппаратуры.

К ним относятся:

• В комплекте с каждым электрораспределительным щитом в обязательном порядке должен быть его техпаспорт, в котором должна быть полная информация о приборе
• Прокладка кабелей, а также линий подключения под дин-рейкой строго запрещена
• Согласно рекомендациям специалистов, момент затяжки зажимов должен находиться в диапазоне от двух до трех с половиной нанометров
• Заземление металлического корпуса щита должно быть обязательно обеспечено
• Для кабеля необходимо оставить запас, составляющий примерно полторы–две его высоты, но не менее четырехсот миллиметров
• Все линии, имеющиеся в электрораспределительном щите, а также вся вмонтированная аппаратура должны иметь соответствующую маркировочную отметку

Какие элементы входят в состав электрораспределительного щитка

Если вы хотите собрать электрораспределительный щиток самостоятельно, вам следует знать, из чего он состоит.

Основные его компоненты:

• Дин-линейка. Это особое устройство, которое служит местом крепления автоматов защиты (при помощи специальных защелок). Дин-линейка изготавливается из металлической пластины и прикрепляется к каркасу щита посредством особого крепления
• Шина для распределения. Она служит пунктом соединения в полости щитка всех нулевых работающих кабелей. Еще одна шина в электрораспределительном щите требуется для объединения кабелей, которые осуществляют заземление. Монтаж шин разделения может быть как закрытым, так и открытым
• Защитные автоматы (устройства выключения) – их число и функциональные особенности напрямую зависят от числа и мощности всех приборов, которым требуется электричество
• Провода конкретного сечения, посредством которых происходит соединение различных узлов
• Электросчетчик

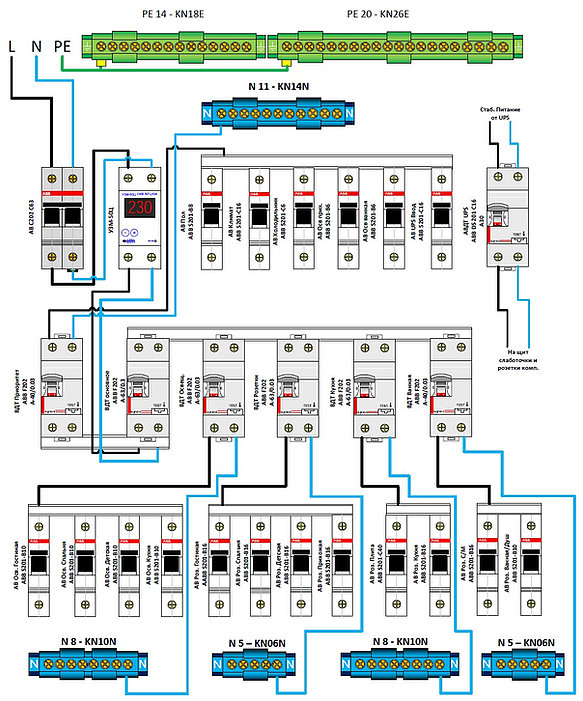

Схема сборки и подключения электрораспределительного щитка

Основными компонентами самого обычного электрораспределительного щита являются электросчетчик, приборы автоматического отключения, дифференциальные автоматы, вводный автомат и две шины.

После того, как щит был вмонтирован в стену, можно приступать к его сборке. К электрораспределительному щиту требуется подключить конкретное количество проводов, которые маркируются во время закладки. Если пренебречь этим процессом, то можно столкнуться с необходимостью прозванивать каждый из них по определенной схеме, что занимает очень много времени.

После этого нужно каждый провод (в том числе и вводный) очистить от верхней изоляции и отметить фазную жилу в том случае, если их цвета будут совпадать.

Далее следует приступить к процессу установки монтажной дин-рейки при помощи специальных саморезов. В дальнейшем на нее будут установлены защитные автоматы. В современных моделях этого устройства крепление осуществляется при помощи автоматического защелкивающегося крепления.

Схема установки защитных автоматов на дин-рейку очень проста: оттягиваем защелку тонкой отверткой с одной стороны устройства, приставляем защитный автомат к панели и защелкиваем его. По этой схеме монтируются все защитные автоматы на щите.

Существует строгий порядок установки автоматов: сперва вводной, затем УЗО, а после этого устанавливаются уже все прочие по удобной для пользователя схеме. Монтируя щит, нужно обязательно помнить такое правило: если сеть однофазовая, то количество фаз во вводном устройстве должно равняться двум, а если трехфазовая – трем.

После этого производится монтаж нулевой планки, к которой впоследствии будут подключены все нулевые провода (их нужно перед этим обязательно подогнать по длине), помимо тех групп, подключение которых производится строго через УЗО.

Теперь можно заняться непосредственным подключением автоматов. Питание следует подвести напрямую к высшим клеммам, к низшим клеммам подсоединяются фазовые провода, которые подпитывают линии электропроводки в данном жилом помещении.

При подключении электричества к клеммам всех автоматов могут быть использованы перемычки. Площадь сечения кабеля, используемого как перемычка должна быть больше площади сечения провода, который подключен к нижней клемме. Используется тот же провод, посредством которого осуществляется ввод. Помимо защитных автоматов в электрораспределительном щите устанавливается дифференциальный автомат (который еще называют УЗО). Он обеспечивает подключение тех групп в электросети, которые расположены на участках с  высокой влажностью воздуха.

Правовые особенности подключения электрораспределительных щитов

Перед тем как осуществлять подключение счетчика к линии электропередачи, необходимо обязательно поинтересоваться у представителей электросбыта, кто может выполнять эти работы с точки зрения законодательства. В большинстве случаев, получить разрешение на самостоятельную установку щита очень просто, однако представителю компании по энергоснабжению все равно придется вас посетить для составления акта установки электрощитка и его опломбировки.

Если же вы не получили разрешение на самостоятельную установку и подключение электрораспределительного щитка, просто подведите к нему необходимые провода, после чего придет мастер и подключит их сам. В любом случае следует обязательно согласовывать все свои действия, касающиеся подключении электрощита с представителями компании, которая выступает в роли поставщика электроэнергии, так как в противном случае это чревато большими проблемами.

Если вы думаете, что схема подключения электрораспределительного щита очень сложна для вас, можно обратиться к специалистам. При помощи платформы Юду вы за пятнадцать минут найдете и закажете услуги мастера по установке и подключению электрощитков.

Однофазная схема распределительного щита — 5 разных вариантов | Публикации

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Как работает ваш электрощит?

Электрическая панель является важным компонентом, когда речь идет о понимании того, как работает ваш дом, поэтому важно знать ее строение. Панель обычно монтируют в гараже, подвале или прачечной. Когда вы откроете панель, вы увидите одиночные автоматические выключатели в двух столбцах. Кроме того, над колоннами есть главный выключатель, который управляет питанием всего дома.



Один автоматический выключатель управляет электрическим током, поступающим в определенную розетку, и предназначен для защиты вашего дома от скачков напряжения или перегрузок по току. Всплеск — это кратковременный всплеск электрического тока в вашем доме. Это может произойти, когда большие приборы, такие как холодильники или кондиционеры, включаются или когда поблизости удары молнии. Перегрузка — это когда по цепи проходит больше силы тока, чем она рассчитана. Например, провод, который может безопасно пропускать 15 ампер, должен быть защищен выключателем на 15 ампер. Если провод подключен к выключателю на 20 ампер, он позволяет 20 амперам проходить по проводу, который рассчитан только на 15 ампер.



По этим причинам выключатели предназначены для безопасного отказа и предотвращения таких проблем, как пожар. Если ток, протекающий через один из выключателей, превышает определенный уровень, выключатель автоматически разорвет цепь (переключится в положение «выключено») и защитит все, что находится за этим выключателем. Когда переключатель находится в положении «включено», на эту розетку подается питание. Если он «выключен», то либо произошел скачок напряжения, либо перегрузка по току, либо кто-то отключил его вручную.



Крайне важно, чтобы ваши выключатели были маркированы, чтобы определить, какие цепи подключаются к каждой розетке, и избежать путаницы, если есть отключенный выключатель. Обычно строитель или электрик наносит маркировку на панель за вас, или вы можете сделать это самостоятельно, как только въедете. Эти этикетки должны быть расположены рядом с соответствующими выключателями или на внутренней стороне крышки панели. Идентификационные наклейки могут относиться либо к конкретным бытовым приборам (посудомоечная машина, плита и т. д.), подключенным к соответствующим розеткам, либо к фактическому местонахождению розетки (кухня, гостиная и т. д.)



Если вы въезжаете в свой дом, а на электрощите нет этикеток, вам следует немедленно позаботиться об этом. Вы можете оставить главный выключатель (расположенный над отдельными выключателями) включенным и выключить остальные. Затем включайте по одному выключателю и осматривайте дом на предмет работающих приборов или розеток, а затем маркируйте этот выключатель. Сделайте это с каждым прерывателем в обеих колонках.



Ежегодно около 200 человек умирают от ударов током в быту. Электроэнергия уходит из электрощита по горячим или находящимся под напряжением проводам, работает через прибор или розетку, а затем ток возвращается в щит по нулевым проводам. Поражение электрическим током происходит, когда руки человека касаются горячих и нейтральных проводников, в результате чего ток замыкает свою цепь через тело.



Все эти нейтральные цепи подключаются к нейтральной шине на вашем электрическом щите. Затем они подключаются к нейтральному проводу главной цепи, где он возвращает ток на трансформаторы коммунальной компании, которые обычно являются источником вашего электричества. Таким образом, питание поступает от линии электрической компании, через счетчик, расположенный снаружи вашего дома, и поступает в вашу сервисную панель.



При работе с электричеством важно отключить автоматический выключатель там, где вы работаете. Электричество очень опасно, вызывая около 4000 травм в год, поэтому лучше всего позвонить сертифицированному электрику, если вам нужно выполнить работу или у вас есть какие-либо вопросы.

All About Electrical Service Panel

Вы включаете микроволновую печь, включаете выключатель, и питание отключается. Не имея представления о том, что только что произошло, вы вызываете электрика, чтобы решить проблему. А позже вы понимаете, что могли бы сделать это сами, если бы знали основы электрощита своего дома.

Умение устранять мелкие неполадки с электричеством может сэкономить вам немного денег, но самое главное, ваши навыки могут пригодиться в случае чрезвычайной ситуации. Итак, вот подробная статья, в которой объясняется все, что вы должны знать об электрической сервисной панели.

Что такое электрическая сервисная панель?

Электрощит является связующим звеном между внешними проводами, идущими с улицы, и внутренними электрическими проводами электросети дома. Это центральная распределительная точка, которая соединяет служебный провод с выходными проводами.

Где найти панель обслуживания электрооборудования?

Домашняя электрическая панель, как правило, размещается вдали от основных домашних дел. Эти места могут включать гараж, прихожую, ведущую к гаражу, подвал и чулан.

Вы можете найти свой электрический сервисный щит, найдя сервисный патрубок и сервисную головку на крыше. Обычно сервисная панель должна находиться прямо внизу, на одном из этажей дома. Если линии электропередач заглублены, линия обычно начинается на улице и соединяется с домом спереди или сбоку дома.

Типы электрических панелей

1. Панель главного выключателя

   Панель главного выключателя управляет электричеством, поступающим в разные комнаты вашего дома. Его можно использовать для отключения питания в вашем доме, включая автоматический выключатель. Они классифицируются в зависимости от количества цепей, которые они могут обрабатывать, и их силы тока.

2. Блоки предохранителей

   Предназначены для предотвращения перегрузки цепи. Блоки предохранителей состоят из небольших предохранителей, которые можно вставить в электрический щит. Предохранитель перегорает при избыточном токе.

3. Основная панель проушин

   В панелях с главными наконечниками используются наконечники, и в эти наконечники входят линейные провода. Они имеют главный выключатель в качестве отдельного разъединителя на счетчике. Вы можете подключить основную панель с проушинами к выключателю на главной панели, где основная панель с проушинами работает как вспомогательная панель.

4. Дополнительная панель

   Идеально подходят для домов, где требуется несколько цепей в одном месте. Вспомогательные панели получают питание от главной панели через цепь. У них нет специальных разъединителей, и они позволяют регулировать распределение тока по всему дому.

5. Автоматические переключатели

   Они подходят для цепей, в которых используется резервный генератор питания. Он работает путем передачи мощности генератора на электроэнергию через панель. Есть два типа автоматических переключателей – ручные и автоматические.

Электрическая сервисная панель Соображения безопасности

• В нормальных условиях можно безопасно прикасаться к сервисной панели, когда внешняя дверца панели закрыта.
• Никогда не работайте на открытой электрической сервисной панели, если дверца и защитная передняя крышка сняты. Если вы получите удар током от служебного наконечника, это определенно будет фатальным. Не прикасайтесь к проводам, которые входят в панель сверху коробки.
• Было бы ошибкой думать, что отключение главного выключателя панели и снятие защитной крышки обезопасит вас. Главный выключатель отключает питание, идущее в цепи домашней ветки. Однако он не отключает питание, поступающее в панель по линиям инженерных сетей.
• Будьте осторожны не только с тем, к каким областям сервисной панели прикасаются руки, но и с инструментами. Инструменты потенциально могут коснуться служебных проводов и передать вам удар током.

Как часто нужно осматривать электрощит?

Раз в год проверяйте электрическую панель и коробку автоматического выключателя, чтобы убедиться, что средства защиты работают должным образом. Это гарантирует, что выключатели будут держать вас в безопасности.

Необходимо проверить наличие ослабленных соединений, нагрева внутри панели или признаков старения. Определите признаки, которые могут привести к возможному электрическому пожару. Вызовите специалиста для проверки электрической панели.

Никогда не пренебрегайте электробезопасностью. Если вы хотите выполнить какую-либо работу, вызовите квалифицированного электрика.
