Подключение лампы дневного света схема: с дросселем, стартером, без них

3 схемы подключения лампы дневного света без дросселя и стартера. Как зажечь сгоревшую люминесцентную лампу.

Лампы дневного света несмотря на всю их «живучесть», по сравнению с обычными лампочками накаливания, в один прекрасный момент также выходят из строя и перестают светить.

Конечно, срок их службы не сравнить со светодиодными моделями, но как оказывается, даже при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

• сама люминесцентная лампочка

• стартер

• или дроссель

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство при этом считают такой люминесцентный светильник полностью негодным и выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на некоторые преимущества (возможность запуска сгоревших ламп дневного света), все эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому.

Что вам для этого потребуется?

Вам понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно, схему с ее использованием нельзя считать абсолютно бездроссельной, так как на плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам гораздо меньше, так как экономка работает на частотах до нескольких десятков килогерц.

Этот минидроссель ограничивает ток через лампу и дает высоковольтный импульс для зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому некоторые сознательные и бережливые граждане, которые еще не сдали их в специальные пункты приема, хранят подобные изделия у себя на полках в шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и естественно не забываем про питание 220В. Это те самые жилки, которые идут от цоколя.

Все что нужно сделать далее, это припаять по два проводника к каждому контакту на плате (от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер в схеме присутствует, его придется выкинуть или зашунтировать.

Как выбрать мощность энергосберегающей лампы

Запускается такой светильник моментально, в отличие от долгих морганий и мерцаний привычных ЛБ и ЛД моделей.

Какие есть недостатки у такой схемы подключения? Во-первых, рабочий ток в энергосберегайках при равной мощности, меньше чем у линейных ламп дневного света. Чем это чревато?

А тем, что выбрав экономку равной или меньшей по мощности с ЛБ, ваша плата будет работать с перегрузкой и в один прекрасный момент бабахнет. Чтобы этого не случилось, мощности плат от экономок в идеале должны быть на 20% больше, чем у ламп дневного света.

То есть, для модели ЛДС на 36Вт, берите плату от лапочки на 40Вт и выше. Ну и так далее, в зависимости от пропорций.

Если вы переделываете светильник с одним дросселем на две лампочки, то учитывайте мощности обеих.

Почему еще нужно брать именно с запасом, а не подбирать мощность КЛЛ равную мощности ламп дневного света? Дело в том, что в безымянных и недорогих лампочках КЛЛ, реальная мощность всегда на порядок меньше заявленной.

Поэтому не удивляйтесь, когда подключив к старому советскому светильнику ЛБ-40, плату от китайской экономки на те же самые 40Вт, вы в итоге получите негативный результат. Это не схема не работает — это качество товаров из поднебесной не соответствует «железобетонным» советским гостам.

2 схемы бездроссельного включения ламп дневного света

Если вы все таки намерены собрать более сложную конструкцию, при помощи которой запускаются даже сгоревшие линейные светильники, то давайте рассмотрим и такие случаи.

Самый простейший вариант — это диодный мост с парой конденсаторов и подключенная последовательно в цепь в качестве балласта, лампочка накаливания. Вот схема такой сборки.

Главное преимущество ее в том, что подобным образом можно запустить светильник не только без дросселя, но и перегоревшую лампу, у которой вообще нет целых спиралей на штырьковых контактах.

Для трубок мощностью 18Вт подойдут следующие компоненты:

• диодный мост GBU408

• конденсатор 2нФ (до 1кв)

• конденсатор 3нФ (до 1кв)

• лампочка накаливания 40Вт

Для трубок в 36Вт или 40Вт емкости конденсаторов следует увеличить.  Все элементы соединяются вот таким образом.

После чего схемка подключается к лампе дневного света.

Вот еще одна подобная бездроссельная схема.

Диоды подбираются с обратным напряжением не менее 1kV. Ток будет зависеть от тока светильника (от 0,5А и более).

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны необходимые для ионизации, вырываются наружу и при комнатной температуре, даже если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс выглядит следующим образом:

• первоначально в колбе разряд отсутствует

• затем на концы подается умноженное напряжение

• свет внутри за счет этого моментально зажигается

• далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток

• в колбе постепенно стабилизируется рабочее напряжение и ток

• лампочка накаливания немного тускнеет

Недостатки подобной сборки:

• низкий уровень яркости

• повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном случае пары ртути будут собираться только возле одного из электродов и светильник без периодического обслуживания долго не протянет. Это явление называется катафорез или унос паров ртути в катодный конец светильника.

Там где подключен «плюс», яркость будет меньше и этот край начнет чернеть значительно быстрее.

Особенно это заметно при монтаже светильников ЛБ в холодных помещениях — гараж, сарай, коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому запомните — люминесцентная лампа это источник света переменного тока. Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень быстро.

Еще один минус подобных диодных схем, про который мало кто говорит — итоговый ток потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Как подключить лампу дневного света

При выборе современного способа освещения помещения, необходимо знать, как подключить лампу дневного света самостоятельно.

Большая площадь поверхности свечения способствует получению ровного и рассеянного освещения.

Поэтому именно такой вариант стал в последние годы очень популярным и востребованным.

Принцип работы

Лампы люминесцентные относятся к газоразрядным источникам освещения, характеризующимся образованием ультрафиолетового излучения под воздействием электрического разряда в ртутных парах с последующим преобразованием в высокую видимую светоотдачу.

Появление света обусловлено наличием на внутренней поверхности лампы особого вещества под названием люминофор, поглощающего УФ-излучение. Изменение состава люминофора позволяет менять оттеночную гамму свечения. Люминофор может быть представлен галофосфатами кальция и ортофосфатами кальция-цинка.

Принцип работы люминесцентной лампочки

Поддержка дугового разряда происходит посредством термоэлектронной эмиссии электронов на поверхности катодов, которые разогреваются при пропускании тока, ограничивающегося балластом.

Недостаток ламп дневного света представлен отсутствием возможности выполнить прямое подключение к электрической сети, что обусловлено физической природой лампового свечения.

Значительная часть светильников, предназначенных для установки ламп дневного света, имеет встроенные механизмы свечения или дроссели.

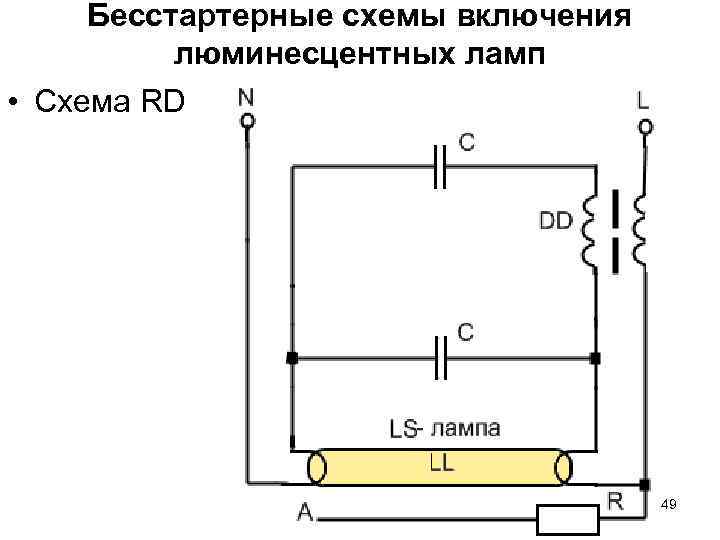

Подключение лампы дневного света

Чтобы грамотно осуществить самостоятельное подключение, необходимо правильно выбрать лампу дневного света.

Такая продукция маркируется трёх-цифровым кодом, содержащим всю информацию о качестве света или индекса цветопередачи и температуры цвета.

Первой цифрой маркировки обозначается уровень цветовой передачи, и чем выше являются эти показатели, тем более достоверную цветопередачу удаётся получить в процессе освещения.

Обозначение температуры свечения лампы представлено цифровыми показатели второго и третьего порядка.

Наибольшее распространение получило экономичное и высокоэффективное подключение на основе электромагнитного балласта, дополненного неоновым стартером, а также схемой со стандартным балластом электронного типа.

Блок 1

Схемы подключения лампы дневного света со стартером

Самостоятельно подключить лампу накаливания достаточно просто, что обусловлено наличием в комплекте всех необходимых элементов и схемы стандартной сборки.

Две трубки и два дросселя

Технология и особенности самостоятельного последовательного подключения таким способом следующие:

• подача фазного провода на балластный вход;
• подключение дроссельного выхода на первую контактную группу лампы;
• подсоединение второй контактной группы на первый стартер;
• подключение с первого стартера на вторую ламповую контактную группу;
• соединение свободного контакта с проводом на ноль.

Аналогичным способом производится подключение второй трубки. С балласта идёт подключение на первый ламповый контакт, после чего второй контакт с этой группы переходит на второй стартер. Затем осуществляется соединение стартерного выхода со второй ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Такой способ подключения, по мнению специалистов, является оптимальным при наличии пары источников освещения и пары соединительных комплектов.

Схема подключения двух ламп от одного дросселя

Самостоятельное подключение от одного дросселя – менее распространённый, но совершенно несложный вариант. Такое двухламповое последовательное подключение отличается экономичностью и требует приобретения индукционного дросселя, а также пары стартеров:

• к лампам посредством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
• последовательное присоединение свободных контактов к электрической сети при помощи дросселя;
• присоединение конденсаторов параллельно к контактной группе осветительного устройства.

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории бюджетных моделей, часто характеризуются залипанием контактов в результате повышения стартовых токов, поэтому целесообразно применять специальные высококачественные варианты контактных коммутационных аппаратов.

Как подключить лампу дневного света без дросселя?

Рассмотрим, как происходит подключение люминесцентных ламп дневного света. Простейшая схема бездроссельного подключения применяется даже на сгоревших трубках ламп дневного света и отличается отсутствием использования нити накаливания.

В этом случае питание трубки осветительного прибора обусловлено наличием повышенного постоянного напряжения посредством диодного моста.

Схема включения лампы без дросселя

Такая схема характеризуется присутствием токопроводящего провода или широкой полоски фольгированной бумаги, одной стороной присоединенной к выводу электродов лампы. Для фиксации на концах колбы применяются металлические хомутики, аналогичного с лампой диаметра.

Электронный балласт

Принцип функционирования осветительного прибора с электронным балластом заключается в прохождении электрического тока через выпрямитель, с последующим поступлением в буферную зону конденсатора.

В электронном балласте, наряду с классическими пусковыми регулирующими устройствами, осуществление старта и стабилизации происходит посредством дросселя. Питание зависит от высокочастотного тока.

Электронный балласт

Естественное усложнение схемы сопровождается целым рядом преимуществ по сравнению с низкочастотным вариантом:

• повышение показателей эффективности;
• устранение эффекта мерцания;
• снижение веса и габаритов;
• отсутствие шумности в процессе работы;
• повышение надежности;
• продолжительный эксплуатационный срок.

В любом случае следует учитывать тот факт, что электронные балласты относятся к категории импульсных устройств, поэтому их включение без достаточной нагрузки является основной причиной выхода из строя.

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет своевременно выявить поломку и правильно определить основную причину неисправности, а иногда и выполнить самостоятельно наиболее простые ремонтные работы:

• Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень быстрое почернение концов колбы свидетельствует о перегорании спирали.
• Проверка нитей накала на предмет отсутствия разрывов при помощи стандартного мультиметра. При отсутствии повреждений нитей – показатели сопротивления могут варьироваться в пределах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обусловлено поломкой дополнительных элементов, включая электронный балласт и контактную группу, которая достаточно часто подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После этого нужно накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если заменой стартера не удаётся получить желаемый результат, то основная неисправность, как правило, кроется в конденсаторе.

Блок 2

Что вызывает опасность в энергосберегающей лампе?

Ставшие относительно недавно очень популярными и модными различные энергосберегающие осветительные приборы, по мнению некоторых ученых, способны нанести достаточно серьезный вред не только окружающей среде, но и здоровью человека:

• отравление ртутьсодержащими парами;
• поражения кожных покровов с образованием выраженной аллергической реакции;
• повышение риска развития злокачественных опухолей.

Мерцающие лампы часто становятся причиной бессонницы, хронической усталости, снижения иммунитета и развития невротических состояний.

Важно знать, что из разбитой колбы люминесцентной лампы высвобождается ртуть, поэтому эксплуатация и дальнейшая утилизация должны осуществляться с соблюдением всех правил и мер предосторожности.

Значительное сокращение срока службы лампы люминесцентной, как правило, бывает спровоцировано нестабильностью напряжения или неисправностями балластного сопротивления, поэтому при недостаточно качественной работе электросети предполагается использование обычных ламп накаливания.

Видео на тему

Поиск и устранение неисправностей балласта люминесцентных ламп

Первичный ток:
Наденьте зажим на черный первичный горячий провод. Это показание должно быть на уровне или ниже номинала балласта, указанного на этикетке. Если общий комбинированный метраж не соответствует максимальному пределу люминесцентного балласта, то это показание будет меньше, чем указано на этикетке. Если это показание превышает номинал, то в проводке либо короткое замыкание, либо проводка неправильная. Дважды проверьте фактическую проводку со схемой проводки на этикетке и найдите любые провода, которые могут быть закорочены на землю или друг на друга.



Первичное напряжение:
Измерьте напряжение на черно-белом проводе. Напряжение должно быть +/- 5% от номинального значения. Любое отклонение от этого приведет к преждевременному выходу балласта из строя. Если это напряжение низкое, попытайтесь найти причину; убедитесь, что провод, используемый для питания цепи, имеет достаточное сечение для расстояния от панели и номинальной нагрузки. Проверьте напряжение в различных точках первичного запуска, чтобы выяснить, где может существовать проблема.



Напряжение накала:
Измерить напряжение в розетке от контакта к контакту. Значение здесь должно быть в пределах от 3,5 до 4,5 В переменного тока.



Если показания напряжения ниже 3,5:
a) Проверьте низкое первичное входное напряжение.
b) Проверьте, нет ли закороченных проводов внутри знака.
c) Возможно, поврежден балласт.



Если показание напряжения выше 4,5 В:
a) Проверьте высокое первичное входное напряжение.
b) Возможно, поврежден балласт.



Ток накала:
С помощью накладных щупов измерьте ток в каждом проводе, кроме черного и белого. Нормальное показание будет между 0,5 AMPS до 2 AMPS. Значение, превышающее это значение, указывает на неправильную проводку или короткое замыкание.



Если показания тока ниже 0,5 ампер:
а) Обрыв нити накала лампы (неисправная лампа)
б) Неправильное подключение проводки накала, вызывающее обрыв цепи.
c) Проверьте низкое первичное входное напряжение.
d) Возможно, поврежден или неисправен балласт.



Если показания тока выше 2 ампер:
а) Внешнее короткое замыкание в проводке накала.
b) Неправильная лампа или дефект нити накала лампы.
c) Проверьте высокое первичное входное напряжение.
d) Возможно, поврежден или неисправен балласт.



Сопротивление нити накала лампы:
С помощью стандартных измерительных щупов измерьте сопротивление между двумя контактами на конце лампы. Это испытание следует проводить для обоих концов лампы и для каждой лампы в цепи.
Ожидаемое сопротивление должно быть приблизительно (0,5 — 1,2 Ом).

а) Сопротивление выше указанного указывает на обрыв нити накала лампы, и лампу следует заменить.
b) Сопротивление меньше указанного указывает на короткое замыкание накала и лампу следует заменить.

Напряжение разомкнутой цепи:
Измерьте напряжение на синем и красном проводах. Показания должны быть между 300 и 1000 вольт в зависимости от модели балласта. На Allanson 696 и 4120 показания следует снимать между синим/белым и красным, а также между синим/белым и синим, потому что это двухконтурные балласты.

См. табличку балласта для получения информации о номинальном напряжении холостого хода.

Если показание OCV ниже номинального значения на этикетке:
a) Проверьте низкое первичное входное напряжение.
b) Возможно, поврежден балласт.

Если показание OCV выше номинального значения на этикетке:
a) Проверьте высокое первичное входное напряжение.
b) Возможно, поврежден балласт.



Ток лампы:
Поместите зажимной щуп вокруг лампы, пока она горит. Чтение должно быть между 400 и 800 мА. Меньшие люминесцентные балласты должны быть в верхней части диапазона, а большие балласты должны быть в нижней части диапазона.



Если значение тока ниже 400 мА:
a) Общая площадь лампы превышает номинальное значение балласта.
б) Неисправная лампа(ы).
c) Проверьте низкое первичное входное напряжение.
г) Возможно, поврежден балласт.



Если показания тока превышают 800 мА:
a) Общая площадь лампы ниже номинала балласта.
б) Неисправная лампа(ы).
c) Проверьте высокое первичное входное напряжение.
г) Возможно, поврежден балласт.



Есть ли заземление?:
Балласты предназначены для использования со стартовыми планками. Они помогают балласту во время запуска лампы в холодную погоду или когда балласт работает с максимальной нагрузкой. На однолинейных знаках, где лампы находятся в непосредственной близости от задней части металлического знака, полоски могут не понадобиться. Единственный случай при устранении неполадок, когда это является проблемой, — это когда лампы мерцают только при запуске или требуется очень много времени, чтобы достичь полной яркости.

Холодная погода и светоотдача
Световой поток люминесцентной лампы зависит от давления паров ртути. Давление паров ртути регулируется температурой стенки колбы в самом холодном месте. Таким образом, светоотдача лампы зависит от температуры стенки колбы. Когда температура окружающей среды падает, температура стенки колбы также падает, и также может произойти существенное падение светоотдачи.



Другие факторы, такие как ветер, тип светильника и тип используемого корпуса, также могут влиять на светоотдачу при заданной температуре. При наружной установке при температуре 10°C (50°F) и ниже необходимо получить рекомендации производителя лампы.

Полное руководство по выбору и установке светодиодных трубчатых ламп

Дом / Блог / Технологии и цветоведение / Подробное руководство по выбору и установке светодиодных трубчатых ламп

Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы развеять все тонкости замены люминесцентных ламп на светодиодные.

Соглашение:

• Преимущества светодиодных труб над флуоресцентными трубками


• Флуоресцентные пробирки и светодиодные модернизации


• Fluorescent Ballasts и LED MERTARITING

• Флуоресцентные балласты и модернизированные 9000 3

• . UL тип B — обход балласта


• UL тип C — удаленный драйвер


• Шунтированные и нешунтированные надгробные плиты


• Определите, совместим ли ваш светодиодный ламповый светильник с шунтированной или нешунтированной конфигурацией надгробной плиты


• Что, если вы не хотите обо всем этом беспокоиться?

Фотометрические спецификации для светодиодных трубных светильников -Цветовая температура (CCT), Lumens и CRI

Стоимость светодиодной трубки и финансирование

1). Условия 1) Согласованные часы. Многие преимущества светодиодных ламп по сравнению с люминесцентными описаны достаточно подробно, поэтому мы не будем вдаваться в подробности, остановимся на трех основных преимуществах:

• Более высокая эффективность, экономия энергии (до 30-50%)


• Более длительные сроки (обычно 50 тысяч часов)


• Нет ртуть

2).

Поскольку люминесцентные светильники часто монтируются в потолки и подключаются непосредственно к электросети, они относительно дороги и их трудно заменить полностью.

В результате часто наиболее экономично просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу светодиодной трубкой.

Поэтому важно понимать, какие типы люминесцентных ламп были разработаны, чтобы можно было установить правильный светодиодный ламповый светильник.

За прошедшие годы производители люминесцентных ламп разработали множество вариантов размеров и типов.

• T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня наиболее часто используются. Они имеют длину 48 дюймов и диаметр лампы 1 дюйм.


• T12 4 фута: Четырехфутовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они имеют ту же длину, что и лампы T8, но имеют больший диаметр 1,5 дюйма.


• T5 4 фута: Четырехфутовые люминесцентные лампы T5, как правило, являются наиболее эффективными и являются одними из новейших типов ламп, представленных в 2000-х годах в США. Они обычно обозначаются как T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8. Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, такие как версии 1 фут, 2 фута и 3 фута, и обычно используются в не потолочных светильниках, таких как настольные лампы.

Трубки T8 и T12 также доступны другой длины, например, 8-футовые, но наиболее распространенными остаются трубки длиной 4 фута.

Светодиодные трубчатые светильники повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой для модернизации, и имеют те же названия форм-фактора (например, 4-футовый светодиодный трубчатый светильник T8).

Приспособления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штифты, поэтому механически они обычно совместимы друг с другом.

Светильники T5 НЕ являются кросс-совместимыми с лампами T8 и T12 из-за разных размеров штырей и фактической длины.

3) Модернизация балластов люминесцентных ламп и светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагревания. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания тем, что могут быть подключены непосредственно к электрическим цепям сети.

Светильники люминесцентных ламп обычно содержат балласт внутри светильника, доступ к которому возможен без снятия светильника с потолка. Изменения в балласте люминесцентной лампы должны выполняться только теми, кто хорошо разбирается в электромонтажных работах.

Источник

Флуоресцентные лампы T5, T8 и T12 работают немного по-разному и поэтому имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные трубки совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторной проводки светильника. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодный трубчатый светильник UL типа A — совместимый с балластом

Обычно разработанный «UL Type A» — эти светодиодные трубки совместимы с люминесцентными балластами. Они наиболее просты в реализации, так как не требуют перемонтажа люминесцентного светильника.

Светодиодная трубчатая лампа UL типа A в основном ведет себя так же, как люминесцентная лампа, и ее можно легко заменить.

Идеально подходит для: Потребители, которые не хотят или не хотят выполнять электромонтажные работы, осветительные установки, где трудозатраты электрика высоки

Недостатки : балласты люминесцентных ламп могут выйти из строя, что потребует постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью флуоресцентного балласта; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — обход балласта

Светодиодные трубчатые лампы, имеющие спецификацию «UL Type B», несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

UL Светодиодные трубки типа B могут быть подразделены на односторонние и двусторонние.

В несимметричной конфигурации используются только два контакта на одном конце трубки (один контакт = под напряжением, один контакт = нейтраль), а два контакта на другом конце электрически не функционируют и используются только для удерживая лампу на месте.

Для одноцокольных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному пожару. Односторонние конфигурации обычно имеют наклейку на одном конце трубки со словами «ВХОД ПЕРЕМЕННОГО ТОКА» или подобным. Некоторые несимметричные конфигурации могут принимать питание с любого конца.

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность. Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Идеально подходит для: установок, где возможна замена электропроводки; более высокий КПД и меньшие затраты на техническое обслуживание.

Недостатки : требует умения и знания электропроводки и электробезопасности.

3C) Светодиодные трубки типа C UL — дистанционный драйвер

Светодиодные трубки типа C UL встречаются относительно редко, но обеспечивают наибольшую гибкость и эффективность для системы освещения. В отличие от светодиодных трубок UL типа B, они не имеют драйвера светодиодов, встроенного в светодиодную трубку, и поэтому требуют подключения отдельного устройства драйвера светодиодов между светодиодной трубкой и электросетью.

Идеально подходит для:  самые низкие затраты на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры светодиодного драйвера, такие как диммирование 0–10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требует большей части электрических работ, так как необходимо удалить люминесцентный балласт, а затем заменить его драйвером светодиода.

3D) Шунтированные и нешунтированные надгробные плиты

Надгробные плиты представляют собой «гнезда» или патроны, в которые будут устанавливаться светодиодные трубчатые светильники, обеспечивая как механическую поддержку, так и электрический ток.

Надгробия имеют два электрических контакта, соответствующих двум контактам на люминесцентных/светодиодных трубках. Два электрических контакта могут быть:

i) не подключен к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к току или нейтрали

Сценарий ii) называется нешунтированным, а сценарий iii) является называется шунтированным. «Шунтинг» относится к объединению двух отдельных цепей в одну. Результатом шунтирования является то, что оба контакта надгробного камня подключаются к одной и той же электрической полярности.

В общем, люминесцентные светильники, которые никогда не переделывались под светодиоды или балласты мгновенного включения имеют нешунтированные надгробия , в то время как те, которые были изменены для светодиодов или балласта мгновенного запуска , могут иметь шунтированные надгробия .

Иногда надгробия зашунтированы снаружи, как показано на фото выше, где вводы проводов открыты только с одной стороны. Однако в некоторых случаях надгробные плиты могут иметь внутреннее шунтирование, когда вводы проводов с обеих сторон открыты, но подключены внутри надгробной плиты.

Поскольку некоторые надгробные плиты имеют внутреннее шунтирование, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь будет указывать на шунтированные надгробия.

3E) Определите, совместима ли ваша светодиодная трубка с шунтированной или нешунтированной конфигурацией надгробной плиты

Если ваша светодиодная трубка несимметричная, она НЕ совместима с шунтированной надгробной плитой. Это связано с тем, что каждый из двух контактов в надгробии должен иметь противоположную полярность для работы однотактной светодиодной трубки. Однако в шунтированном надгробии это невозможно, так как произойдет внутреннее короткое замыкание.

Если у вас есть шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить их в соответствии со схемой подключения производителей однотактных светодиодных трубчатых ламп.

Если ваш светодиодный светильник двусторонний, он, скорее всего, совместим как с шунтированными, так и с шунтированными надгробиями. Причина в том, что два контакта на каждом конце светодиодной трубки должны иметь одинаковую полярность, поэтому независимо от того, зашунтированы они или нет, это не должно влиять на конечную результирующую схему.

Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или нешунтированным — убедитесь, что провода правильно подключены к надгробию в соответствии со схемой подключения производителя, чтобы обеспечить безопасную установку.

3F) Что делать, если вы не хотите беспокоиться обо всем этом?

Установка неподходящего типа светодиодной трубки может привести к преждевременному выходу из строя, потенциально опасным коротким замыканиям и возгоранию.

Мы рекомендуем искать светодиодные трубки, совместимые с любой потенциальной электрической конфигурацией люминесцентного светильника, например, светодиодные трубки Waveform Lighting T8 3-в-1.

Эти светодиодные трубки, обычно называемые совместимыми 3-в-1, совместимы с любой из следующих конфигураций:

i) Без снятия балласта люминесцентных ламп (UL тип A / совместимый с балластом)

ii) С удалением или обходом балласта люминесцентных ламп (UL тип B / обход балласта) и надгробными плитами с шунтированием или без шунтирования (двусторонний)

iii) С удалением или обходом люминесцентного балласта (UL тип B / обход балласта) и надгробными плитами без шунтирования (односторонний)

4) Фотометрические характеристики для светодиодных трубчатых ламп — цветовая температура (CCT), люмены и CRI

Обычно характеризуемый как основные фотоэлектрические характеристики, также важно, чтобы качество излучаемого света было таким же или превосходило ваши текущие люминесцентные лампы.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, так как они считаются наиболее подходящими для торговых и офисных помещений, соответственно. Однако за прошедшие годы многие разработки люминофоров люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Аналогичным образом, светодиодные трубчатые светильники также доступны в широком диапазоне цветовых температур. Как правило, цвет светодиодной лампы и люминесцентной лампы с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является наилучшей мерой для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — сравнить значение светового потока люминесцентной лампы со светодиодной лампой. Как правило, люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Следует отметить, что светодиодные трубчатые лампы имеют тенденцию направлять свет вниз, а не на полные 360 градусов, как у люминесцентных ламп. Следовательно, при установке в потолочный светильник светодиодная трубка может давать больше полезных люменов, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

CRI измеряет степень, в которой цвет объектов выглядит правдоподобно и точно под источником света. Большинство люминесцентных ламп имеют рейтинг CRI около 80, и большинство светодиодных трубчатых ламп также имеют индекс CRI около 80. 80 CRI приемлем для большинства применений, но для улучшения качества цвета и условий, где важно цветовое восприятие, ищите более высокий рейтинг CRI в светодиодных трубках.

5) Стоимость и финансирование светодиодных трубчатых ламп

Наконец, мы немного поговорим о стоимости покупки светодиодных трубчатых ламп. В последние годы светодиодные трубчатые светильники упали в цене до уровня, который конкурирует с люминесцентными лампами, поэтому покупная цена ламп делает светодиодные трубчатые светильники очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на оплату труда по замене электропроводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности повторной проводки, необходимой для люминесцентного светильника. Как правило, у квалифицированного электрика это может занять 15-25 минут на 4-ламповый люминесцентный светильник.

Если предположить, что электрику за 100 долларов в час потребуется час, чтобы выполнить замену проводки 3x 4-ламповых люминесцентных светильников, мы можем рассчитать стоимость рабочей силы более 8 долларов на лампу. Вы можете видеть, как затраты на рабочую силу быстро увеличивают первоначальные затраты на проект, добавляя привлекательности светодиодным трубчатым светильникам, совместимым с UL Type A.

Рассчитайте количество электроэнергии и затрат на техническое обслуживание, которые сэкономят светодиодные трубчатые светильники, и определите период окупаемости. В общем, чем короче, тем лучше!

Также учитывайте гарантийные условия производителя. В идеале период окупаемости короче гарантии, поскольку таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию средств при использовании светодиодных трубчатых ламп.

Другие сообщения

Что такое CRI R9 и почему это важно?

CRI R9 — это один из тестовых образцов цвета (TCS), используемых при расчете расширенного индекса цветопередачи. Ма… Подробнее

Калибр провода светодиодной ленты и калькулятор падения напряжения

При питании светодиодных лент падение напряжения обычно объясняется недостаточным… УФ-фонари

— это отличные устройства с широким спектром применения в искусстве, промышленности и научных исследованиях. В отличие от обычного белого… Подробнее

Расчет цветовой температуры (CCT) по координатам xy CIE 1931

Цветовую температуру можно приблизительно рассчитать, используя только пару координат xy из CIE 1931. Используйте приведенную ниже формулу или просто подставьте x … Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстием 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате.
