Подключение магнитного пускателя с тепловым реле: Как подключить магнитный пускатель и тепловое реле

Как подключить магнитный пускатель и тепловое реле

Содержание

• Проведение подготовительных работ
• Особенности подключения магнитных пускателей
• Особенности подключения теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

• пуск;
• стоп.

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Схема и подключение магнитного пускателя с тепловым реле

Магнитный пускатель это, по сути, мощное реле специального назначения. Оно сконструировано для коммутации в электрических цепях с обмотками асинхронных двигателей. Это устройство не требует особых знаний для того, чтобы самостоятельно подключить его и пользоваться им. Тепловое реле это ещё одна специальная конструкция электромеханического устройства. Оно в паре с магнитным пускателем выполняет коммутации в электрических цепях, которые содержат обмотки асинхронных двигателей.

Особенности монтажа

Но при этом тепловое реле срабатывает в отличие от магнитного пускателя не по воле человека, а от перегрузки по току асинхронного двигателя. Его также можно без особых проблем задействовать своими руками в схеме управления асинхронным движком. В связи с этим не будет лишним напомнить умельцам о том, что любые работы по присоединению электрических цепей к сети должны начинаться с гарантированного отключения напряжения в месте подключения с последующим контролем этого индикаторной отвёрткой или тестером.

• Чтобы правильно выполнить подключение магнитного пускателя с тепловым реле надо вначале определить величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
• Если указано напряжение 220 В устройство необходимо подключать к фазному напряжению, то есть к фазному и нулевому проводам. Если указано напряжение 380 В для подключения используется линейное напряжение, то есть к фазным проводам двух любых фаз.
• Если напряжение не будет соответствовать паспортным данным устройства, возможна, либо его порча от перегрева, либо неправильная работа по причине недостаточно сильного магнитного поля в катушке управления.

Особенностью работы магнитного пускателя является его контакт, который, замыкаясь, шунтирует кнопку включения его управляющей катушки. Это позволяет выполнять коммутацию электрических цепей кратковременным нажатием кнопки «пуск», что удобно и легко для пользователя. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт. Их вид в самом устройстве и на электрической схеме показан на изображении. Они используются для управления катушкой пускателя и располагаются в управляющем блоке пускателя. Он называется «кнопочный пост». В нём установлены две кнопки. Каждая из них приводит в действие: одна нормально замкнутый контакт и одна нормально разомкнутый контакт. Кнопки окрашены обычно в чёрный цвет (используется для пуска или реверса), и в красный цвет (используется для остановки двигателя отключением катушки пускателя).

Схема с фазным напряжением (220 В)

Напряжение для питания цепи управления катушки КМ1 магнитного пускателя поступает от фазы L3 и нейтрали N. Контакты кнопок для управления работой катушки соединяются последовательно. Это даёт возможность контакту SB2 приводимому в действие кнопкой «пуск» замкнуть электрическую цепь. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. На обмотках двигателя появится напряжение, и его вал начнёт вращение. Остановка двигателя возможна либо при срабатывании теплового реле, либо при нажатии на кнопку «стоп», которая разомкнёт цепь катушки КМ1.

Контакт Р теплового реле размыкается из-за нагрева специального элемента, расположенного в нём. При увеличении тока усиливается и нагрев этого элемента. Тепловое реле пропускает через каждую пару своих клемм ток одной из фаз движка. При этом с каждой парой клемм связан соответствующий нагревающийся элемент. При достижении заданной температуры, которая соответствует заданной электрической мощности, от механического воздействия нагретого элемента срабатыванием контакта Р катушка КМ1 обесточивается. Температурная деформация элементов достигается применением биметаллических материалов.

Контакты КМ1 размыкают электрические цепи с обмотками асинхронного двигателя который после этого останавливается. Конструктивно разные модели тепловых реле могут отличаться друг от друга конструкцией основных шести клемм, устройством нагревающихся элементов, контактов и дополнительных регуляторов. Поэтому при инсталляции тепловых реле необходимо подключать и настраивать их в соответствии с техническим паспортом и сопроводительной документацией.

Схема с линейным напряжением (380 В)

Как видно из схемы напряжение для электрической цепи катушки КМ1 получается от двух фазных проводов L2 и L3. Напряжение между ними для трёхфазной электрической сети составляет 380 В. Других отличий, как в соединениях элементов схемы, так и в её работе в сравнении со схемой с фазным напряжением, нет.

Добавить отзыв

Пускатели управления промышленными двигателями | Магнитный пускатель двигателя

Знакомство с пускателями двигателей

Пускатели двигателей являются одним из основных изобретений для управления двигателями. Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей. Ниже приведены два основных компонента стартера:

1. Контактор: Основной функцией контактора является управление подачей электрического тока на двигатель. Контактор может включить или отключить питание в цепи.
2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к тому, что двигатель сгорит и станет практически бесполезным. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Пускатель представляет собой сборку этих двух компонентов, которая позволяет включать и выключать электродвигатель или электрическое оборудование, управляемое двигателем. Стартер также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако двумя основными типами этих электрических устройств являются:

Ручные пускатели

Ручные пускатели — это устройства, которые приводятся в действие вручную. Эти стартеры чрезвычайно просты и просты в эксплуатации и не требуют вмешательства специалиста. На пускателе есть кнопка (или поворотная ручка), которая позволяет пользователю включать и выключать подключенное оборудование. Кнопки имеют механические связи, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного стартера делают его предпочтительным по сравнению с другими типами:

• Эти стартеры обеспечивают безопасную и экономичную работу.
• Компактный размер этих устройств делает их пригодными для широкого спектра применений.
• Обеспечивают защиту двигателя от перегрузок, защищая его от возможных повреждений.
• Эти устройства поставляются с широким выбором корпусов.
• Первоначальная стоимость ручного стартера низкая.

Магнитные пускатели двигателей

Это другой основной тип пускателей двигателей. Он управляется электромагнитным способом. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается при более низком и более безопасном напряжении, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема пускателя двигателя и работа

В пускателе двигателя есть две цепи, а именно:

1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты пускателя, реле перегрузки и далее к двигателю. Ток двигателя проходит через силовые (главные) контакты контактора.
2. Цепь управления: Это другая цепь пускателя двигателя, которая управляет контактором для его включения или выключения. Главные контакты контактора отвечают за разрешение или прерывание подачи тока на двигатель. Для этого контакты в цепи управления либо размыкаются, либо замыкаются. Цепь управления подает питание на катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в замкнутое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционные операции становятся возможными благодаря схеме управления. Цепь управления может быть подключена двумя способами:
   1. Метод 1: Один из наиболее широко используемых методов подключения цепи управления называется «двухпроводным методом». Тип управляющего устройства с постоянным контактом, такой как датчик присутствия, термостат или поплавковый выключатель, используется в двухпроводном методе подключения цепи управления.
   2. Метод 2: В отличие от двухпроводного метода, «трехпроводной метод» подключения цепи управления использует удерживающий контакт цепи и пилотные устройства с мгновенным контактом.

Цепь управления может получать питание одним из следующих трех способов:

• Общее управление: Этот тип управления используется, когда источник питания цепи управления такой же, как у двигателя.
• Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Как правило, полученная мощность имеет более низкое напряжение по сравнению с источником питания двигателя.

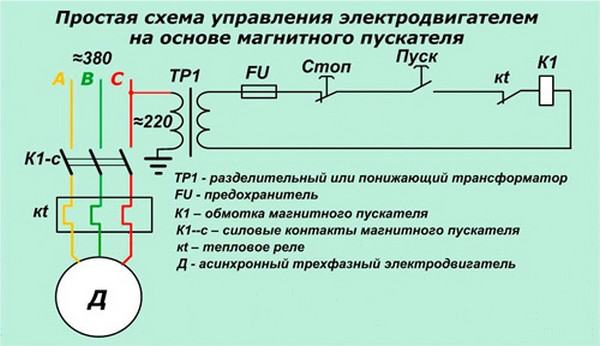

• Управление трансформатором: Как следует из названия, схема управления получает питание от трансформатора схемы управления. Как правило, полученная мощность имеет более низкое напряжение по сравнению с источником питания двигателя.

Типы магнитных пускателей двигателей

В зависимости от того, как они включены в цепь, существует много типов магнитных пускателей двигателей, таких как:

1. Прямой пускатель

Прямой Онлайн-стартер — простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого пускателя обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю. Это обеспечивает ток питания двигателя. Для выключения двигателя предусмотрена кнопка остановки. Для защиты от перегрузки по току цепь управления подключается через нормально замкнутый вспомогательный контакт реле перегрузки. При срабатывании реле перегрузки нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателей прямого пуска:

• Они имеют компактную конструкцию.
• Они экономичны.
• Простая конструкция.

2. Пускатель сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличить крутящий момент двигателя.

Преимущества использования пускателей электродвигателей сопротивления ротора:

• Они экономичны.
• У них простой метод контроля скорости.
• Они обеспечивают низкий пусковой ток, большой пусковой момент и большой пусковой момент.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые соединены последовательно с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе пуска двигателя. Пусковой ток в этом типе пускателя поддерживается на минимальном уровне. Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей сопротивления статора:

• Они подходят для использования в устройствах управления скоростью.
• Обладают чрезвычайно гибкими пусковыми характеристиками.
• Обеспечивают плавное ускорение.

4. Автотрансформаторный пускатель

В автотрансформаторном пускателе трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора. Автотрансформатор подключен по схеме звезда. В этом типе пускателя три вторичные катушки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования автотрансформаторных пускателей двигателей:

• Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
• Обладают чрезвычайно гибкими пусковыми характеристиками.
• Имеют высокий выходной крутящий момент.

5.

Пускатель звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник используется в больших масштабах. Как следует из названия, три обмотки соединены по схеме «звезда» в пускателях «звезда-треугольник». Определенное время задается таймером или любой другой схемой контроллера. По истечении этого времени обмотки соединяются треугольником. Фазное напряжение при соединении звездой снижается до 58 %, а общий потребляемый ток составляет 58 % от нормального тока. Это приводит к снижению крутящего момента.

Преимущества использования пускателей двигателей звезда-треугольник:

• Они идеально подходят для длительного времени разгона.
• Имеют меньший входной импульсный ток по сравнению с другими пускателями.
• Имеют более простую конструкцию по сравнению с другими стартерами.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются благодаря перечню их полезных свойств. Ниже приведены некоторые особенности этих очень полезных электрических устройств:

1. Облегчают запуск и останов двигателя.
2. Пускатели рассчитаны по мощности (л.с., киловатт) и току (амперы).
3. Обеспечивают необходимую защиту двигателя от перегрузки.
4. Электрическое устройство обеспечивает дистанционное управление включением/выключением.
5. Эти устройства позволяют быстро включать и отключать ток (подключение и толчковый режим).

Основные функции пускателей двигателей

Ниже перечислены основные функции, которые должен выполнять пускатель:

1. Управление: Функция управления в основном выполняется контактором пускателя. Он контролирует размыкание и замыкание силовой электрической цепи. Переключение осуществляется главными контактами (полюсами) контактора. На электромагнитную катушку подается напряжение, которое размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть напряжением переменного или постоянного тока.
2. Защита от короткого замыкания: В промышленных применениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превышать 100 000 ампер. Это может привести к серьезному повреждению оборудования. Защита от короткого замыкания отключает питание и предотвращает возможные повреждения безопасным образом. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем он рассчитан, возникает состояние перегрузки. Основной задачей реле перегрузки является обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегорание или перегрев двигателя. Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
4. Отключение и прерывание: Во избежание непреднамеренного перезапуска необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или пускателя, двигатель должен иметь возможность отключаться и быть изолированным от источника питания. Эту функцию выполняет выключатель цепи. Отключение и размыкание обеспечивается разъединителем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от пускателя).

Стандарты и характеристики

На номинальные характеристики пускателя двигателя влияет множество факторов, таких как тепловой ток, постоянный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим на способность материала проводить тепло. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Непрерывный ток, который также обычно называют непрерывным амперным номиналом, является мерой способности пускателя управления двигателем выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока имеют рейтинг мощности постоянного тока в лошадиных силах. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Номинальные характеристики пускателя двигателя основаны на размере и типе нагрузки, для которой он был разработан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера во многом зависит от максимальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор пускателей NEMA осуществляется на основе их типоразмера NEMA, который варьируется от размера 00 до размера 9. и от приложений к приложениям для подключения и бега, которые более требовательны. При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества подключений и толчков, потребуется снижение номинальных характеристик устройства с рейтингом NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики для устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК. Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается обычных приложений для пуска двигателей, AC3 и AC4 являются наиболее распространенными категориями использования.

В отличие от размеров NEMA, они обычно оцениваются по максимальному рабочему току, тепловому току, номинальной мощности в л.с. и/или кВт.

Существуют и другие параметры, которые важно учитывать при выборе пускателя электродвигателя, такие как ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура. Мы рассмотрим их в будущем техническом документе.

Мы надеемся, что этот краткий информационный документ дал вам хорошее базовое представление о пускателях двигателей. Ищите другие документы от c3controls на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако некоторая информация в этих официальных документах может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом техническом документе.
