Подключение насоса в систему отопления частного дома: установка, как подключить, куда ставить, где установить

alexxlab

Содержание

Как установить насос в систему отопления частного дома

Перед владельцами загородных домов часто возникает вопрос о равномерном распределении тепла по всему дому.

Достичь такого теплового эффекта можно двумя путями:

  • переоборудовать систему отопления методом замены труб с большим диаметром;
  • произвести установку циркуляционного насоса для отопления.

Если рассматривать эти два способа с точки зрения экономической выгоды, то первый вариант окажется более затратным и весьма недешевым. Установка циркулирующей помпы окажется эффективным и сравнительно недорогим средством для равномерного обогрева вашего дома.

Поговорим более подробно о том, что представляет собой насос этого вида, и как произвести его монтаж.

Назначение

Этот тип агрегатов предназначается для принудительного оборота теплоносителя в замкнутой отопительной системе.

Давление, которое создается циркулирующим насосом, должно эффективно справляться с гидравлической нагрузкой всех элементов системы отопления.

Поэтому, чтобы обеспечить необходимый напор для циркуляции теплоносителя, нужно правильно подойти к выбору циркуляционной помпы.

Принцип расчета

Для обеспечения максимального комфорта в доме нужно правильно рассчитать необходимое количество тепловой энергии.

Установка теплонасоса для отопления частного дома: https://6sotok-dom.com/dom/otoplenie/ustanovka-teplonasosa-dlya-doma.html

Этот расчет производится на основе следующих моментов:

  • погодные условия в данном регионе;
  • коэффициент теплопроводности стройматериалов, из которых построен дом;
  • устройство конструкций пола и перекрытий жилища;
  • теплопроводные свойства окон;
  • размещение строения относительно сторон света и прочее.

Результатом вычислений должен оказаться объем подачи теплоносителя в отоплении, который измеряется в кубических метрах в час. Этот показатель и станет основополагающим при выборе циркуляционного насоса.

Выбор циркуляционного насоса должен происходить согласно следующим важным критериям:

  • способность устройства поднять теплоноситель на определенную высоту, которая называется напором и измеряется в метрах;
  • способность за определенный период перекачивать некоторый объем теплоносителя, которая измеряется в м3/час (это основной параметр насоса).

Виды насосов

Зная, по каких параметрам и критериям выбирать помпу, немаловажным также будет являться и выбор определенного типа циркуляционного насоса.

Принято различать два вида этого устройства:

Циркуляционный насос «мокрого» типа

    1. «Мокрый». Особенностью помп этого вида является тот фактор, что ротор вместе с крыльчаткой погружается в теплоноситель, который одновременно выполняет функции охлаждения и смазки.Ротор и статор разделены между собой металлическим сосудом, что, в свою очередь, обеспечивает надежную герметичность. Отличительным свойством этого вида насосов является бесшумность, что позволяет их практично использовать в бытовых отопительных системах.

Помпы «мокрого» вида достаточно экономичные и легкие в обслуживании устройства,       гарантийный срок работы которых достаточно продолжительный. Однако, эти насосы имеют       один недостаток – коэффициент полезного действия составляет всего 50%.

Выбор насоса для отопления частного дома: https://6sotok-dom.com/dom/otoplenie/vybor-teplonasosa-dlya-doma.html

  1. «Сухой» циркуляционный насос

    «Сухой». Принцип работы устройств этого вида заключается в том, что ротор полностью не взаимодействует с теплоносителем.

    Достигается это благодаря нержавеющим кольцам, которые при работе притягиваются друг к другу, создавая при этом тонкую пленку, которая надежно герметизирует соединение.Примечательной особенностью циркуляционных насосов «сухого» типа является их коэффициент полезного действия, который составляет 80%. Недостатком же является их большая шумность.

Имейте в виду: для установки сухого циркулирующего насоса необходимо оборудовать отдельное звукоизолирующее помещение.

Насосы «сухого» вида принято разделять на следующие типы:

  • вертикальные;
  • горизонтальные;
  • блочные.

Но какой бы вид циркуляционной помпы ни был выбран, главный момент заключается в том, чтобы выполнить следующее: правильно осуществить врезку насоса в отопительную систему.

Выбор места врезки

Каждый специалист по отопительному оборудованию имеет свое видение, где устанавливать циркуляционный насос, причем их мнения могут существенно различаться.

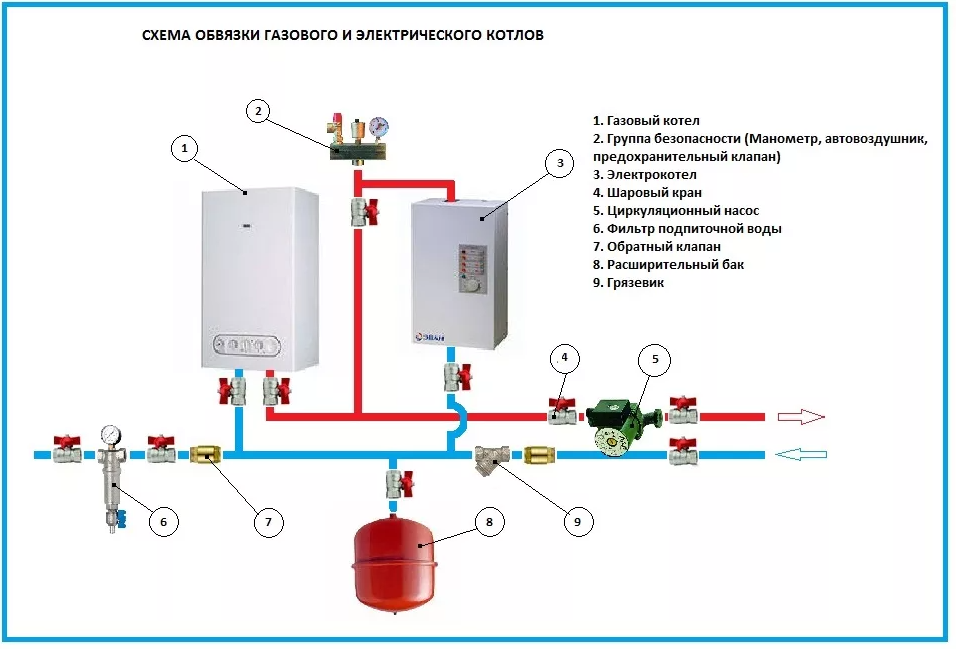

Проанализировав суждения многих сантехников, смело можем дать совет: циркулирующую помпу необходимо устанавливать непосредственно возле отопительного котла на обратном трубопроводе.

Такое расположение связано с тем, что в этом месте отопительной системы наименьшее скопление воздуха, который может негативно сказываться на работоспособности насоса. (Статью о возможных неполадках и ремонте циркуляционного насоса своими руками читайте здесь).

Схема и нюансы сборки

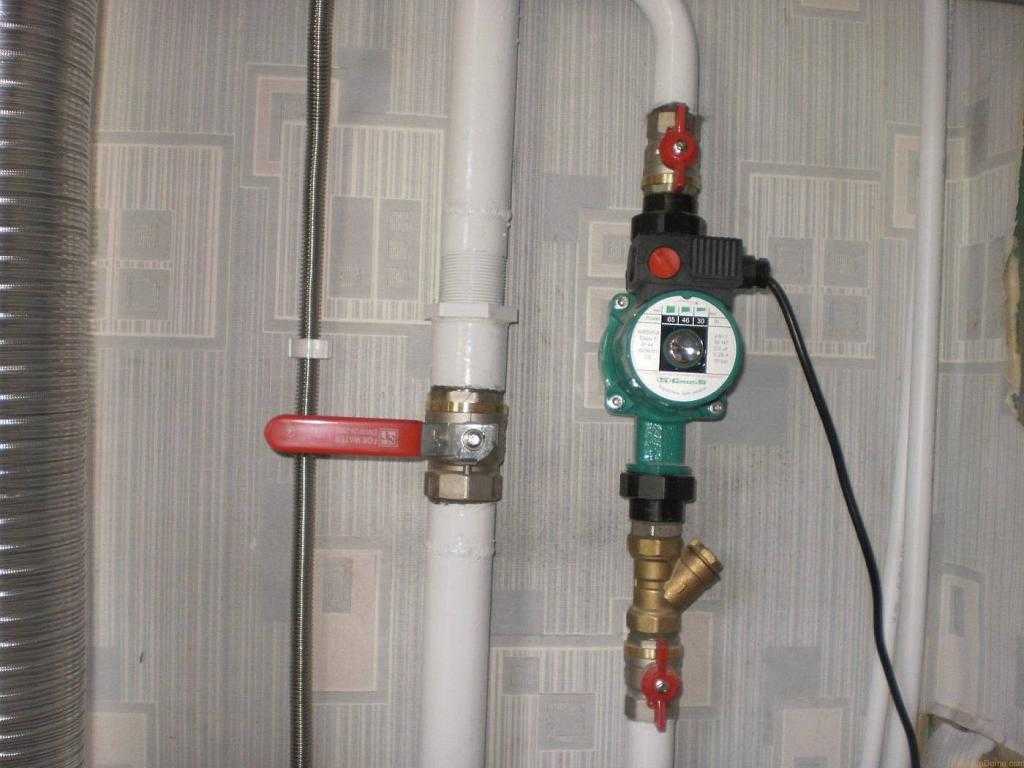

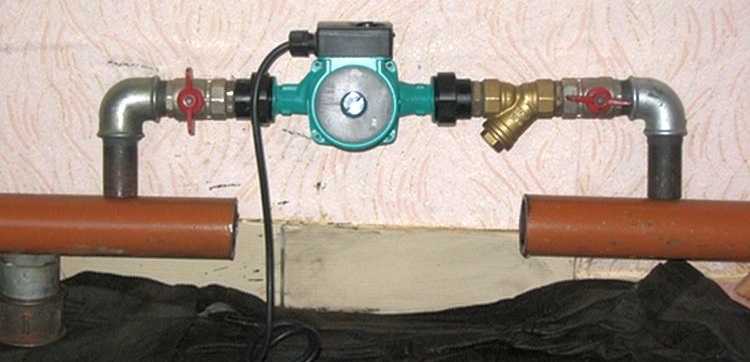

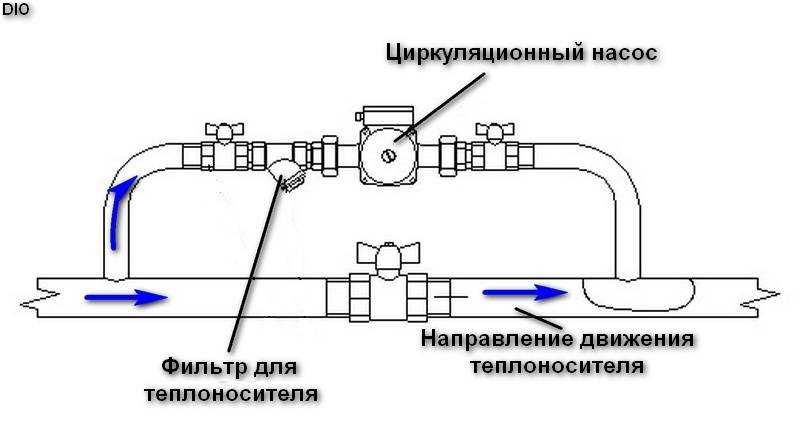

Врезка циркуляционного насоса в отопительную систему должна осуществляться с помощью байпаса или обводки. Байпас – это параллельный к основному трубопровод, на который врезается циркуляционный агрегат.

Обвод выполняется с той целью, что в случае неисправности помпы или отключения электричества, отопительная система могла работать в автономном режиме.

Важный момент: размер труб байпаса должен быть меньшим, чем диаметр основного трубопровода.

Обвод состоит из следующих элементов:

  1. Двух запорных кранов, которые находятся по обе стороны от насоса (в случае поломки устройства можно перекрыть запоры, и демонтировать помпу для устранения неисправностей)
  2. Фильтр грубой очистки вмонтирован для того, чтобы очищать теплоноситель от засоряющих примесей, которые могут повлиять на бесперебойную работу теплоносителя.

Преимущества и особенности монтажа теплового насоса вода-вода: https://6sotok-dom.com/dom/otoplenie/teplovoj-nasos-voda-voda.html

Возьмите на заметку: при установке насоса стоит обращать внимание на направление движение теплоносителя в системе. Как правило, на корпусе помпы указана стрелка для правильного монтажа.

Итак, зная все характеристики циркуляционных насосов, а также нюансы монтажа, можно выделить в общем случае следующие этапы установки:

  • расчет необходимой тепловой энергии для обогрева дома;
  • выбор циркулирующего насоса согласно расчетам;
  • выбор места врезки помпы;
  • подключение байпаса с насосом в систему;
  • закачка теплоносителя;
  • запуск отопительной системы и стравливание воздуха через центральный винт помпы.

Всегда нужно придерживаться правил установки и эксплуатации насосных агрегатов, в противном случае никто не будет гарантировать правильное распределение тепловой энергии по вашему уютному жилищу.

Смотрите видео, в котором опытный пользователь подробно объясняет, как правильно установить циркуляционный насос в систему отопления дома:
