Как подключить проходной выключатель: пошаговая инструкция
Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.
Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.
Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.
Содержание статьи:
- Выключатели проходного действия
- Принцип работы одноклавишной модели
- Как выполнить реальный монтаж?
- Конструкции перекрёстного исполнения
- Схемные решения для практической эксплуатации
- Сенсорные модели выключателей
- Выводы и полезное видео по теме
Выключатели проходного действия
Удобство и практичность этого вида приборов очевидны.
Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.
К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.
Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ
Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.
Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.
Все тонкости выбора и виды проходных выключателей описаны .
Принцип работы одноклавишной модели
Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.
Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор
На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.
Подробная инструкция по монтажу одноклавишного выключателя представлена в .
Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:
- На первый (C) контакт подключается общая линия.
- На второй (P) и третий (P) контакты подводят перекидные сегменты.
- Устанавливают два прибора в ранее намеченных точках.
Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.
Работа схемы тестируется следующим образом:
- Смонтированный участок цепи обеспечивают напряжением.
- Переводят клавишу первого выключателя в режим «Вкл».
- Осветительная лампа загорается.
- Следуют к точке размещения второго прибора.
- Меняют текущее положение клавиши второго устройства.
- Осветительная лампа отключается.
Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.
Как выполнить реальный монтаж?
Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:
Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы
Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку.
Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).
Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.
Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий
Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).
Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя.
Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.
Конструкции перекрёстного исполнения
Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.
Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы
Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.
О тонкостях монтажа перекрестных выключателей читайте .
Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.
Схемные решения для практической эксплуатации
Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.
Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки
Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.
- Необходимо схематично обрисовать монтаж системы.
- Выполнить работы по инсталляции РК и подрозетниц.
- Выполнить инсталляцию нужного числа световых групп.
- Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
- Подключить разведённые проводники согласно составленной схеме.
Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.
Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.
Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один — перекрёстным.
Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор
Своеобразная инструкция подключения в этом случае выглядит примерно так:
- Создаётся схема разводки и расключений.
- Производятся работы по монтажу коробки распределительной и подрозетниц.
- Укладываются кабели электрические трёхжильные в количестве 4 шт.
- Производится электромонтаж – подключение по схеме.
Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.
На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Сенсорные модели выключателей
Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции
Есть два вида переключателей сенсорного исполнения:
- Сенсорные прямого действия.
- Сенсорные с диммерами.
Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.
Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал
Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».
Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.
Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала
Простая организация системы управления с одним сенсорным прибором выполняется так:
- Фазная линия соединяется с клеммой «L».
- Линия «L1» образует одну зону освещения.
- Линия «L2» образует вторую зону освещения.
Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.
Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать.
По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:
- Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
- После звукового сигнала снять касание и перейти к следующему прибору.
- Касание сенсора второго прибора.
- Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
- Отмена синхронизации – касание сенсора в течение 10 сек.
Для сенсорных конструкций есть некоторые ограничения по монтажу.
К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.
Выводы и полезное видео по теме
Теоретическая информация о том, как происходит установка в помещении проходного выключателя:
Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели.
Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.
Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.
Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.
Как подключить проходной выключатель с 2х и более мест
Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.
Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.
Содержание
Принцип работы
Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.
Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.
При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.
За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние.
Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.
Схемы подключения
Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.
Электрическая схема
Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.
Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.
При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается.
В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.
Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.
Монтажная схема с распредкоробкой
Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.
За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств.
Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.
Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно.
Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения проходного выключателя для управления из 3х мест

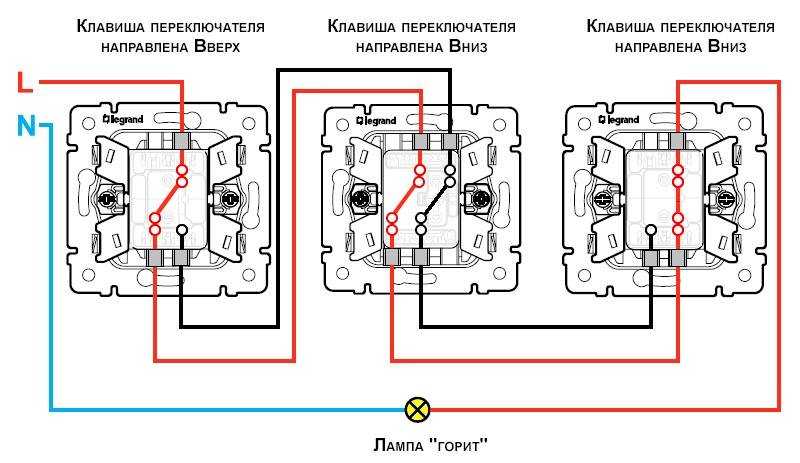

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.
Схема подключения проходного выключателя для управления из 4х мест
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Схема подключения проходного выключателя для управления из 5 мест
Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:
Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)Электронные устройства
Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.
Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.
Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:
- С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
- С применением клавишных или кнопочных выключателей без фиксации.
Чтобы сменить режим работы устройства необходимо снять или установить перемычку.
Схемы подключения электронного устройства KillerSwitch
Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксацииПредлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Сенсорные модификации
В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.
Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.
Сенсорные выключатели в интерьереНиже мы приводим некоторые схемы подключения сенсорных проходных выключателей.
Схема подключения двух проходных сенсорных выключателей
Схема подключения трех проходных сенсорных выключателей
Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.
youtube.com/embed/WKccx_k0yag?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Выводы
При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:
- Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
- Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
- Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
- При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
- Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).
Видео по теме
Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:
Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:
youtube.com/embed/_G3_v1vyEGQ» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Типы кнопочных переключателей и принципиальная схема
Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.
Промышленные кнопкиКнопки , показанные на рис. 1, являются наиболее распространенным типом устройств управления, используемых на промышленных предприятиях. Почти все промышленные машины имеют кнопки, даже если работа оборудования должна работать автоматически. Типичные нажимные кнопки являются мгновенными, что означает, что они оснащены пружиной, которая постоянно удерживает контакты кнопки открытыми или закрытыми. Некоторые нажимные кнопки разработаны с переключателем, после того как они будут установлены в положение, потребуется, чтобы кто-то потянул или нажал на них, чтобы изменить состояние контакта.
Рис.1: Кнопка
Принцип работы кнопочного переключателя Кнопки представляют собой простые однополюсные переключатели.
Они содержат набор контактных пластин, которые замыкаются или ломаются, когда их кто-то активирует. Все кнопки сделаны одинаково, что придает им особые характеристики или функции, так это табличка с легендой, а иногда и оператор или головка кнопки. Табличка с легендой, окружающая кнопку, позволяет пользователю узнать назначение устройства управления, будь то включение или выключение чего-либо или перемещение чего-либо вверх или вниз, все зависит от того, что этикетка сообщает пользователю кнопки. делать. В некоторых случаях форма кнопки указывает на ее функцию. Например, кнопка в форме гриба красного цвета информирует пользователя о том, что кнопка предназначена для аварийной остановки, как показано на рисунке 2, в отличие от кнопки, которая просто красного цвета для обозначения стоп и/или зеленый для обозначения старта.
Рис. 2: Кнопка аварийного останова
Кнопки работают одинаково, но оснащены разными операторами. Оператор — это часть устройства, которую толкает, тянет или вращает кто-то, управляющий цепью.
Большинство операторов кнопок закрыты кожухами, чтобы предотвратить попадание пыли и грязи в устройство управления.
- Вы также можете прочитать: Принцип работы датчика приближения | Индуктивный датчик приближения | Емкостный датчик приближения
Контактный блок , как показано на рис. 3, является частью устройства управления, которое активируется оператором. Контактные блоки содержат металлический сплав, часто называемый наконечниками, которые отлично пропускают ток . Некоторые устройства управления содержат один нормально разомкнутый или нормально замкнутый набор контактов, в то время как другие содержат комбинацию нормально разомкнутых и нормально замкнутых контактов, а также те, которые содержат два или более нормально разомкнутых и нормально замкнутых контактов. Несколько контактов могут быть добавлены или изменены оператору по желанию.
Рис.3: Контактный блок
Контактные блоки при необходимости можно заменить.
Причина замены контактных блоков возникает при искрении, возникающем внутри блока. Это происходит из-за короткого замыкания и сильного тока, воздействующего на контакты, которые изъедены, искривлены или спаяны между собой, что делает устройство управления бесполезным.
Кнопки должны быть установлены в панели управления или кнопочные посты для безопасной и надежной работы. При установке или замене кнопок важно обращать особое внимание на размер кнопки, поскольку кнопки бывают разных размеров и форм.
Принцип работы концевого выключателя Концевой выключатель , как показано на рисунке 4, представляет собой электрическое механическое устройство, устанавливаемое во многих операциях для обнаружения физического присутствия объектов. Концевые выключатели имеют множество типов приводов и контактных блоков. Такие операторы, как кулачки и рычаги, составляют конструкцию концевого выключателя. Это позволяет концевым выключателям соответствовать любой окружающей среде или физической конфигурации, в которой они должны быть установлены.
0006 это делается для того, чтобы концевой выключатель можно было установить во всех типах прямого управления и для любой операции. Некоторые концевые выключатели могут быть установлены на монтажных пластинах, в то время как другие подключаются к дорожкам качения с помощью разъема.
Применение концевого выключателя в промышленности
При выборе концевого выключателя важно выбрать такой концевой выключатель, который сможет выдерживать ток обслуживаемой нагрузки. Концевой выключатель для включения двигателя должен пропускать большой ток, поэтому контакты должны быть рассчитаны на большое значение силы тока: это означает, что концевой выключатель должен иметь конструкцию, рассчитанную на тяжелые условия эксплуатации. Концевой выключатель, используемый для отправки сигнала на ПЛК или для включения контактора или пускателя двигателя в системе управления, может быть очень маленьким, а контактные блоки должны быть рассчитаны на работу в средних или легких режимах.
Рис. 4: Концевой выключатель
Принцип работы селекторного переключателя Селекторный переключатель , , как показано на рис. 5, представляет собой устройство управления, используемое для переключения функций вместо использования мгновенных контактов, таких как кнопка. Оператор селекторного переключателя разработан таким образом, что пользователь может поворачивать переключатель слева направо или нажимать селекторный переключатель влево или вправо или вверх вниз. Селекторные переключатели бывают двух типов: двухпозиционные и трехпозиционные. Двухпозиционный селекторный переключатель имеет два набора контактов, что означает, что один набор контактов в переключателе всегда подключен. Табличка с двухпозиционным селекторным переключателем может указывать только на две функции, такие как выключение и включение, запуск и толчковый режим или движение вперед и назад. Трехпозиционный селекторный переключатель имеет контактный блок, содержащий два набора контактов, которые также содержат положение, позволяющее переводить привод в нейтральное положение или выключать его.
Это означает, что селекторный переключатель может управлять двумя отдельными нагрузками, но только одной нагрузкой за раз, или обе нагрузки могут быть отключены одновременно. Листы данных селекторных переключателей поставляются с таблицей истинности для указания соединения контактов, что помогает пользователю идентифицировать комбинированные точки соединения селекторного переключателя.
Рис. 5: Селекторный переключатель
Принцип работы реле давленияРеле давления представляет собой устройство, определяющее определенное усилие, показанное на рис. 6. Как только заданное значение достигается, электрические контакты изменит свое состояние с нормально открытого на нормально закрытое или с нормально закрытого на открытое положение . Некоторые реле давления подключаются к двум разным реле давления для обеспечения дифференциального считывания.
Рис.6: (a) Типовое реле давления
Рис.
6: (b) Схема реле давления
Следующей конструкцией является реле давления с диафрагмой , представляющее собой отклоняющийся механический привод, который перемещается при приложении к нему силы. Одна сторона диафрагмы соединена с источником давления, а другая сторона предназначена для выпуска воздуха. Натяжение пружины мембранного реле давления регулируется, что позволяет использовать различные настройки давления, однако они используются только для давления до 200 фунтов на квадратный дюйм.
Конструкция реле давления поршня рассчитана на очень высокое давление.
Вал поршня герметизирован в цилиндре из нержавеющей стали для плавной работы. При приложении давления к поршню он перемещается и изменяет состояние контакта. Подобно сильфону и диафрагме, поршень также содержит регулируемое натяжение пружины, которое можно настроить для различных систем давления.
Реле давления состоят из двух основных компонентов, о которых должны знать пользователи и техники. Во-первых, реле давления имеет зону нечувствительности, которая представляет собой величину перемещения, которую должен пройти переключатель, прежде чем контакты изменят свое состояние. Во-вторых, но самое главное, реле давления никогда не должно отключаться. Реле давления действуют как устройство контроля безопасности. После того, как техник выпрыгнет или принудительно приведет контакты в рабочее положение, давление может продолжать расти, и нет механизма для его отключения, что может привести к серьезным последствиям в результате неправильного принятия решений техническим специалистом.
Плохое решение может привести к потере жизни или конечностей.
Реле протока представляет собой устройство управления, которое обнаруживает движение жидкости, как показано на рис. 7. Реле протока устанавливаются через трубы для предотвращения проблем в насосных системах из-за засорения. Засорение труб в проточной системе может привести к кавитации, которая представляет собой сильное сотрясение труб, или вызвать снижение производительности системы, для которой она предназначена. Функция реле потока, установленного в трубе, заключается в обнаружении абсцессов силы на лопасти натяжения пружины, когда жидкость не течет, контакты размыкают систему управления, отключая двигатель насоса, чтобы предотвратить повреждение. В более совершенных переключателях потока используется беспроводная связь, подключенная к системе управления, для контроля скорости потока и состояния контактов.
Рис.7: (a) Реле расхода
Рис.
7: (b) Схема реле расхода определить высоту жидкостей и твердых тел. Реле уровня можно найти где угодно, от жилых домов до промышленных предприятий, как показано на рис. 8. Реле уровня — это устройство в бачке туалета, которое отключает воду, как только накопительный бак наполняется водой. На промышленных предприятиях датчики уровня используются в смесительных баках, емкостях, резервуарах и других емкостях с контролируемым материалом. Переключатели уровня работают так же, как и многие из рассмотренных ранее устройств, в которых оператор устройства активируется внешней силой, заставляющей электрические контакты изменять свое состояние.
Рис.8 (a): Поплавковое реле или реле уровня
Рис.8 (b): Принципиальная схема реле уровня
Существует несколько факторов, определяющих тип необходимого поплавкового реле. К таким факторам относятся движение, опасная среда и плотность материала, физическое состояние, проводимость и расстояние обнаружения .
Каждый фактор определяет необходимость наличия переключателя потока: механического, магнитного, индуктивного, емкостного, оптического или ультразвукового.
Вы нашли apk для Android? Вы можете найти новые бесплатные игры и приложения для Android.
Учебное пособие по основам электричества — Выключатели
Учебное пособие по основам электричества — Выключатели| ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!! Если у вас нет опыта работы с проводкой ИЛИ если вам нужны предложения о том, какие расходные материалы купить, нажмите здесь.  Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электричество. Диаграмма № 1 иллюстрирует предельно простая схема. Батарея представлена 4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь. Видеть? Довольно просто. Это все хорошо, но есть 2 недостатка
к этой схеме: Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!! внутри типичного бытового настенного выключателя.
имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и
тем самым проводя электричество к свету. Очевидно, это будет положение «ВКЛ.».
Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу.
от точки «А», разорвав цепь и выключив свет. Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов. Теперь давайте посмотрим на диаграмму 1а и на эту пунктирную линию, идущую из точки А в точку Б.
Что случилось бы
если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или
другой проводник?
Есть
много разных типов переключателей: тумблер, поворотный, кнопочный,
«качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление,
«сенсорные» и многие другие.           «рубильник» (встречается редко
в наши дни) — это тип, который наиболее легко демонстрирует функционирование
выключатель. Старые научно-фантастические фильмы («Франкенштейн (1931)» или
Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах. Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка.  Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом)
и это делает 1 соединение
(бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда
соединение выполнено. «Выкл» не считается «броском». Также обратите внимание, что только
1 провод должен быть переключен. (По схеме с одного конца
аккумулятор к другому вы можете понять, почему это так).           Как есть, эта схема
может быть вашим научным проектом. Вариантом может быть замена
кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть
хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение».
То есть соединение устанавливается только тогда, когда
вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но
использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется?
(Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом
способ. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»). Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметить, что Переключатель 1 и переключатель 2 подключены в 9Серия 0187. Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые». Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент, переезд или магнит заставит лампочку погаснуть и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована).           Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт. Диаграмма 3 использует одиночный полюс.
Двухпозиционный переключатель. Общий терминал — это средний терминал в
Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет
клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема
наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и
вперед.
Если вы используете рубильник SPDT, у вас есть положение «от центра»,
который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет
добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой
многие переключатели SPDT имеют среднее положение, в котором включается электричество
на ОБЕИХ цепях. Это центр SPDT
выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение».
позиция. Лучшим примером переключателя такого типа является селектор «пикап».
на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя
на 3 разновидности звуков).           На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить. Так как же это работает?
Допустим, Switch 1 находится внизу
лестницы, а переключатель 2 находится наверху. Предположим, что переключатель 1 находится в состоянии «вниз».
(подключены B и C), а переключатель 2 в верхнем положении (подключены D и E).
Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и
переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет
лампочка теперь включится, потому что A & B и D & E соединены. Когда человек
достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь
подключен, и поэтому лампочка гаснет.           Простой способ представить себе этот переключатель
2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу.
Возможно, самое популярное использование этого переключателя
«переворот фазы или полярности».  В «старые времена» до 3 зубцов
вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию
устройство для переключения полярности в случае, если вилка была в розетке
«Неправильный путь».          Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с множество различных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже).  |
Черт возьми, даже Клаппер другой
тип переключателя!
Другой человек появляется на
внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C
снова включить свет. Человек достигает вершины лестницы, переворачивается
Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в
В случае второго человека движение вниз включает лампочку, а
ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если
вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите
причина, по которой на них НЕ напечатаны слова «включено» и «выключено».
Итак, как работает DPDT
переключатель выполнить это?
Первый, вам необходимо соединить 2 «верхних» и 2 «нижних» клеммы в
«перекрестная» мода. Верхние 2 терминала становятся входом, а средний
два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме,
переключатель находится в положении «вверх», W и Y соединены, как и X и Z.
полярность сохраняется, потому что вход и выход соединены напрямую.
Не проблема увидеть это правильно?
