Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.



Жилая площадь*

Виды устройств защитного отключения и их количество

< 35 м2

1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

от 35 до 100 м

2

2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

> 100 м2

3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***


* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Автомат

Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.







Линия групповой сети Электропровода Предохранители Автоматы Максимальная мощность

1,5 мм2

10A

16A

2300 Вт

стандарт-
ная

розетка

1,5 мм2
2,5 мм2

-
16A

16A
20А

2300 Вт
3700 Вт

32 A

6 мм2

32A

32A

7400 Вт


Пример

Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт.

Электропровода для этой линии должны иметь минимальное сечение 1,5 мм2. Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза

Только желто-зеленый цвет: земля

Только голубой цвет: нейтраль



Автомат Сечение электропровода

2,5 мм
2
6 мм2 10 мм2

Расстояние в метрах
16А / 3680Вт 16 38 64
20А / 4600Вт 12 30 51
35А / 7360Вт
19 31


Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка


A Главный рубильник
B Встроенная в щиток монтажная рейка для элементов
C Клеммные колодки
D Высокочувствительное дифференциальное устройство защитного отключения
E Переключатель День / Ночь
F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…)

. Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.

2. Отвинтите патроны предохранителей и пронумеруйте провода.

3. Отвинтите старый распределительный щиток и отсоедините
провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

1.  Прикрепите щиток к стене с учетом длины проводов.
2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно
Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.

3. Вставьте в автоматы фазовую и нейтральную шины.

4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.

5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.

6. Подсоедините фазу и нейтральный провод каждой линии к
соответствующему модулю.


7. Подсоедините все провода заземления от разных линий к
нулевой шине.

8. Убедитесь в том, что нулевая шина подсоединена к стержню
заземления.

9. Закройте распределительный щиток, предварительно сделав
отверстия для проводов.

10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

РАЗРЯДНИК
предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

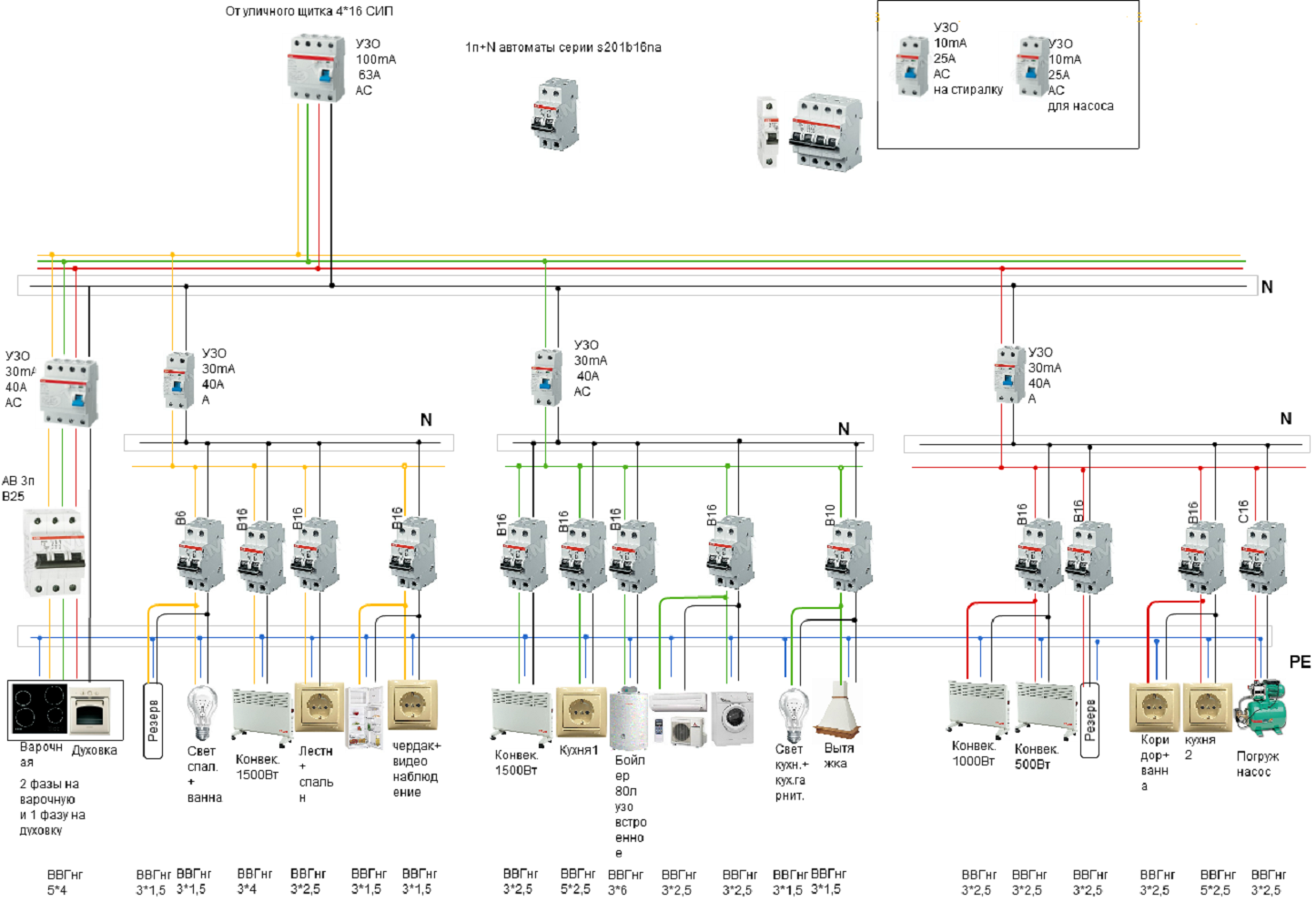

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Электропроводка в частном доме своими руками

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

  1. Монтаж электропроводки своими руками
  2. Пошаговая инструкция
  • Проверка и ввод в эксплуатацию
  • Заключение
  • Монтаж электропроводки своими руками

    Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

    Типичная схема проводки для частного дома

    Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

    Пошаговая инструкция

    Общий порядок монтажа электропроводки в доме предполагает:

    • создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
    • прокладку электропроводов в стенах и перекрытиях или на них;
    • установку щита, распределительных коробок и розеток с выключателями;
    • коммутацию всего этого в единую внутридомовую электросеть;
    • проверку работоспособности созданной системы и ввод ее в эксплуатацию.

    Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

    Разметка схемы

    Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

    Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

    По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

    Работы со стенами

    После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

    Открытая электропроводка

    При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

    Варианты прокладки открытой электропроводки

    Закрытая разводка

    Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

    Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

    Подготовка проводов

    Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

    Виды

    По материалу изготовления жил провода бывают:

    1. Алюминиевые;
    2. Медные.

    Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

    Виды проводов для разных схем

    Какие выбирать

    На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

    Вводной кабель

    Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

    Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

    Заземление

    Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

    Как сделать заземляющий контур в частном доме

    Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

    Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

    Как сделать заземление в частном доме

    Система защитного отключения и автоматический выключатель

    Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
    УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

    Распределительные коробки

    Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

    Монтаж и коммутация кабелей и конструкций

    Коммутация проводов между собой и с розетками и выключателями производится посредством:

    • скруток;
    • пайки;
    • клеммных колодок с винтовыми и пружинными зажимами.

    Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

    Способы соединения проводов

    Подключение розеток, осветительных приборов

    При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

    Схема подключения розеток и осветительных приборов

    Распределительный щит

    Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

    Схема подключения приборов к распределительному щиту

    Проверка и ввод в эксплуатацию

    Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

    Заключение

    Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

    Смотрите также видео как сделать электропроводку своими руками:

    Читайте про другие наши материалы:

    Электропроводка в частном доме - от схемы до монтажа

    Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

    В чём необходимость схемы?

    Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

    • Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
    • Место установки распределительного щитка.
    • Защитные устройства и счётчик электрической энергии.
    • Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
    • Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
    • Места установки элементов осветительной сети (люстры, бра, светильники).

    К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

    Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

    1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
    2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
    3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

    Оформление документации

    Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

    1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
    2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
    3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
    4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
    5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
    6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

    Планирование ввода

    Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

    • Монтаж воздушного ввода кабелем либо изолированным проводом.
    • Прокладка подземного ввода кабелем.

    Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

    Воздушный ввод

    Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

    Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

    Как правильно сделать воздушный ввод?

    1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
    2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
    3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
    4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

    Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

    • Очень важно обеспечить достаточное натяжение стального троса.
    • К тросу провод следует крепить свободно, без натяжки.
    • От земли до провода расстояние не должно быть меньше 3,5 м.
    • Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
    • Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

    Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

    Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм2.

    Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

    Подземный ввод

    Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

    1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
    2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
    3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
    4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

    Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

    Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

    Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

    Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

    Подсчёт нагрузки

    Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

    • Элементы освещения.
    • Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
    • Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
    • Кондиционеры.
    • Электрическое отопление.
    • Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
    • Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

    Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

    Распределительный щиток

    Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

    В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

    1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
    2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
    3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

    В самом щитке монтируются:

    • счётчик электроэнергии;
    • вводной автомат, он отвечает за электроснабжение всего дома;
    • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
    • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

    Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

    Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

    Планировка внутреннего электроснабжения

    Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

    Открытая проводка

    Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

    Провода могут быть проложены:

    • в специальных пластиковых коробах;
    • на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

    На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

    Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

    Скрытая проводка

    Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

    Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

    Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

    Правила и полезные советы

    Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

    1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
    2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
    3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
    4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
    5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
    6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
    7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
    8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

    Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

    пошаговые примеры разводки, монтажа и подключения


    Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

    Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

    По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

    Содержание материала

    Особенности проводки в новых домах

    Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

    Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

    При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

    Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

    Количество электроточек возросло

    Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

    Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

    Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

    Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

    Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

    Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

    Точечное освещение

    Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

    Рекомендуем прочесть: расчет и проектирование искусственного освещения.

    Вернуться к оглавлению

    Зачем делать проект электропроводки в квартире

    Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

    Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

    Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

    Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

    Когда у застройщика хранится план, проблем подобного рода не возникает.

    План электропроводки квартиры – пример

    Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

    Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

    Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

    Схема электрической проводки включает в себя следующие элементы:

    1. Распределительный щиток, который может быть внутриквартирным или общим.
    2. Электрический счетчик для контроля над расходом электроэнергии.
    3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
    4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
    5. Выключатели и розетки для управления освещением и подключения бытовой техники.
    Вернуться к оглавлению

    Принцип разделения внутриквартирной сети – зачем это нужно

    В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

    При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

    По этой причине внутридомовая сеть разделяется на несколько групп.

    Разветвление внутридомовой сети

    Чаще распределение делаются по помещениям, но есть и другие принципы деления:

    1. Отдельная группа на освещение.
    2. Подключение мощной бытовой техники.
    3. Отдельная кухонная линия.
    4. Обособление туалета и ванны.

    Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

    Давайте разберем подключение каждой группы по отдельности.

    Вернуться к оглавлению

    Линия для освещения

    Свет может отключаться раздельно или одним общим выключателем.

    Многоуровневое разделение схемы питания

    Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

    Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

    По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

    Мощная бытовая техника

    Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

    Тэн от духовки может потреблять до 4 кВт

    Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

    Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

    Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

    При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

    Кухонные приборы

    Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

    Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

    Это оборудование создает серьезные нагрузки на электрическую сеть

    Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

    Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

    Помещения с повышенной влажностью

    Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

    Пользование ими во влажной среде опасно.

    По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

    • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.
    Распределительная коробка на стене в прихожей
    • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
    Отдельная розетка под стиральную машинку
    • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
    • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
    Монтаж электрической проводки в ванной комнате

    Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

    Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

    Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

    Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

    В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

    Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

    Варианты схем электрической проводки для квартир

    Рассмотрим конкретные проекты электросетей для квартир.

    Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

    Однокомнатная квартира

    К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

    Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

    На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

    Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

    Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

    Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

    Разделение электрической сети по комнатам

    На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

    Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

    Многокомнатные квартиры квартира

    Принцип ничем отличаться не будет. Определяем оптимальную схему.

    Схема электропроводки в 2-комнатной квартире — образец

    Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

    1. Сеть розеток рекомендуется делить на группы по комнатам.
    2. Также поступают и с системой освещения.
    3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
    4. Отдельно подключается санузел.
    Схема электропроводки в 3x комнатной квартире

    Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

    Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

    Вернуться к оглавлению

    Параметры электрической сети

    После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

    Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

    Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

    Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

    Размещение розеток и выключателей в помещении на подробном чертеже

    Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

    Открытая прокладка провода в деревянном доме

    У открытой проводки есть преимущества:

    1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
    2. Без проблем внутреннюю сеть можно дополнительно расширить.
    3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
    4. Установка происходит быстрее.

    То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

    Стоимость такой проводки будет намного выше скрытой

    Скрытая прокладка обладает более весомыми плюсами:

    1. Она подойдет для любого стиля интерьера.
    2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
    3. Меньше вероятность повреждения проводников.

    Расчет рабочих нагрузок сети

    Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

    Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

    Потребляемая мощность разных электрических приборов

    Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

    Формулы для расчета параметров электрического тока

    Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

    Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

    Подбор сечения осуществляется по сводным таблицам.

    Сечение проводника измеряется в миллиметрах квадратных

    Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

    Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

    Вернуться к оглавлению

    Прокладка электропроводки в квартире своими руками

    По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

    1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

      Такая прокладка кабеля не допускается

    2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
    3. По возможности старайтесь не использовать последовательное подключение розеток.
    4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
    5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

      По доскам кабель прокладывается в металлической гофре.

    6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
    7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

      Листы прокладочного паронита

    Вернуться к оглавлению

    Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


    подготовка схемы подключения, монтаж проводов

    Холодильники, стиральные машины, телевизоры и другие полезные электроприборы работают исключительно от электрической сети, которая является обязательным условием обеспечения высокого уровня нашего комфорта. Поэтому к электрической проводке предъявляют особые требования. И в старом жилом фонде, и во вновь построенном доме она должна выдерживать большое количество нужной нам электротехники.

    Сделанная своими руками электропроводка в доме не только сэкономит деньги на монтаж, но и позволит выполнить схему разводки в полном соответствии со всеми вашими пожеланиями. Будет достаточное количество розеток, выключателей, светильников.

    Подготовительный этап

    Чтобы проложить электропроводку в доме своими руками неспециалисту, потребуется пошаговая схема. Также необходимо соблюдать нормативные требования по электробезопасности.

    Хотя они широко известны, иногда ими пренебрегают, что приводит к пожарам или постоянному срабатыванию автоматики.

    В первую очередь понадобиться схема электропроводки, для чего необходимо будет нарисовать план расположения будущей электрики, то есть определиться с расположением розеток, выключателей, светильников, а также прорисовать места, где будут проходить провода.

    Согласно разработанному плану необходимо сделать чертеж принципиальной электрической схемы проводки, где должны быть рассчитаны все автоматы защиты распределительного щитка.

    На чертеже должна быть определена схема подключения заземления и подробно прорисовано подключение проводов в соединительных коробках.

    Конечно, можно заказать настоящую проектную документацию электроснабжения, но это понадобится только при строительстве нового дома. При этом проект придется согласовывать в государственной службе по энергетическому надзору.

    А после всех электромонтажных работ надо будет предъявлять проводку инспектору на получение разрешения для подключения вашего дома к действующим электросетям.

    В остальных случаях весь комплект проектной документации не нужен, а вот придерживаться основных требований электробезопасности при самостоятельном монтаже электрики в частном доме в любом случае обязательно придется.

    Правила устройства электропроводок

    Электричество как физический процесс объясняется одним законом Ома и двумя правилами Кирхгофа. А вот разнообразие применения этих законов на практике в виде различных схем и обуславливает все многообразие электротехнических приборов и выполняемые ими полезные функции.

    Если не вдаваться в подробности, то все схемы электропроводки с виду устроены достаточно просто. Электронагрузка, то есть электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, а также и выключатели устанавливаются в разрыв электрических проводов или последовательно.

    Но на самом деле электрические сети устроены более сложно и подчинены строгим системам электротехнических расчетов, имеющих большое количество формул и значений.

    При этом необходимо учитывать ряд специальных требований и ограничений и всевозможные допуски, которые устанавливаются действующими нормативными документами, а именно:

    • правилами Устройства Электроустановок;
    • правилами Технической Эксплуатации Электроустановок Потребителей;
    • различными СНиПами;
    • специализированными ГОСТами.

    Действующие нормативные документы охватывают все сферы деятельности электроэнергетики, поэтому чтобы провести электричество в частном доме их полностью знать необязательно.

    А вот основные требования и важные различия, с которыми вы можете столкнуться при самостоятельном монтаже проводки, стоит перечислить отдельно.

    Требования для квартиры

    Проводка в коммуналке или квартире многоквартирного дома будет самым простым вариантом, потому что имеет базовые для всех помещений требования.

    Подключение сети квартиры сделано от группового распределительного щита, где ничего нельзя менять, так как это является зоной ответственности коммунальных электриков.

    Устройство проводки производится только проводами с медными жилами.

    Для однофазной сети необходимо применять трехжильные провода или кабели, а для трехфазной уже пятижильные, причем в обоих случаях с отдельным заземляющим проводником.

    Укладку в стены проводов рекомендуется производить по прямым горизонтальным линиям примерно в 15 сантиметрах от потолка, а ответвления от распределительных коробок, идущие, к выключателям или розеткам рекомендуется прокладывать строго вертикально.

    Электророзетки должны быть с защитным заземляющим контактом, при этом допускается их установка на высоте от 20 до 90 сантиметров от пола. Выключатели допускается устанавливать от 70 до 150 сантиметров от уровня пола.

    Соединение в распредкоробках между проводами разрешается производить либо на болтовых зажимах, либо методом опрессовки или с помощью пайки. Разрешается монтировать световые приборы любого типа без ограничений, если они изготовлены заводским способом.

    Требования для дома

    Устройство электрики в частном доме будет несколько сложнее, так как добавиться вводной электрический щиток с электросчетчиком, который уже будет находиться в вашей зоне ответственности.

    В домовом распределительном щитке должны быть обязательно вводной выключатель нагрузки, УЗО, электросчётчик и группа автоматов защиты для каждой отходящей линии в отдельности.

    Также потребуется в частном доме выполнить специальный контур заземления, к которому надо подключить главную заземляющую шину электрощита и все металлические части здания.

    По такой же точно схеме выполняется электрическая проводка в дачном домике, но в уменьшенном объеме.

    К проводке в кухонных помещениях предъявляется одно требование, заключающееся в расположении проводов и розеток в одном метре от проходящих трубопроводов.

    Гаражная проводка должна иметь контур заземления, к которому подключаются все металлопроводящие части строений и оборудования с помощью металлосвязи. А также вся электропроводка выполняется с механической защитой при ее прокладке, ниже 1,5 метра от уровня пола.

    Для ванных комнат и душевых имеются следующие ограничения:

    • разрешается устанавливать светильники с защитой IP67;
    • запрещается через эти помещение производить прокладку магистральных линий;
    • все находящиеся в помещении трубопроводы, а также корпус ванны (если она металлическая) необходимо соединить уравнителем потенциалов с помощью прочной металлосвязи.

    В банях (саунах), подвальных или в полуподвальных помещениях, как и в металлических гаражах, допускается только освещение с безопасным 12 вольтовым напряжением, которое подключают по разделительной схеме через понижающий трансформатор с номинальными значениями входа-выхода в 220/12 В.

    По потолочным перекрытиям разрешается монтировать электрическую проводку в ПВХ кабель-каналах. В деревянных межэтажных перекрытиях допускается прокладывать электропровода только под защитой стальных труб или металлорукавов для обеспечения надежной защиты от мышей и крыс.

    Пошаговая инструкция по монтажу электропроводки

    Перед непосредственным началом электромонтажных работ в частном доме необходимо сделать еще два подготовительных мероприятия.

    Подготовка инструментов и материалов

    В первую очередь на основании выполненных чертежей и схем необходимо сделать детальный расчет количества всех основных материалов.

    Причем надо заложить в него небольшой запас в 3-5 %, который пригодится при последующем монтаже. По возможности еще раз перепроверьте расчеты.

    После того как убедитесь, что ничего не упустили, произведите закупку проводов и электроустановочных изделий в специализированной торговой точке.

    А также подготовить необходимый комплект монтажного инструмента, куда обязательно войдут электродрель или профессиональный шуруповерт, углошлифовальная машинка, слесарный молоток, набор отверток, кусачки, пассатижи.

    При прокладке проводки может потребоваться нож для очистки концов провода от изоляции и ПВХ-изолента. Всегда полезным в работе с проводкой будет индикатор напряжения или мильтитестер.

    Разметка и штробление

    Если весь материал в наличии и подготовительные операции выполнены, то смело можно приступать к непосредственному монтажу проводки, придерживаясь следующей последовательности.

    Производим разметку всех мест будущей установки электрических приборов таких, как розетки, распределительные коробки, выключатели и осветительное оборудование.

    Не забывая соблюдать рекомендации по расположению проводов, размечаем прохождение магистральных и ответвляющихся линий проводки.

    Если применена схема скрытой проводки, то производим вырезание мест установки электроприборов с помощью дрели и специального резца и закрепляем их внутренности без облицовочных панелей.

    По заранее размеченным линиям производим штробление стен.

    В случае открытой разводки, установка электроприборов производится также без элементов облицовки, а по размеченным линиям монтируются нужного размера ПВХ кабель-каналы.

    Укладка проводов

    Далее, приступаем к укладке проводов в штробах или в кабель-каналах. Вот здесь и понадобиться запас кабельной продукции. Это определяется тем, что при измерениях с помощью рулетки и расчетах по чертежам бралась абсолютная величина размера исключительно прямо.

    А при непосредственной прокладке проводов – они укладываются почти свободно лишь с небольшой натяжкой так, чтобы не была повреждена изоляция. Отсюда и появляется разница в расчетных и реальных размерах, которая и будет составлять примерно от 3 до 5 % от всей длины провода.

    Не забываем оставлять концы проводов размером примерно в 3-5 см в местах подключения электроприборов.

    Производим зачистку и подключение проводов к контактам установленных приборов, а также расключение всех соединений в распределительных коробках. При этом соблюдаем несколько правил.

    У проводов существует цветовая маркировка. Синий цвет изоляции обозначает рабочий ноль, жёлто-зелёный – защитный заземляющий контакт, а фазный провод может иметь в основном белый, коричневый или красный цвет.

    Через выключатель на разрыв должен идти фазный проводник, как и рекомендуется его подключение на центральный контакт цоколя светильника.

    Проверка

    По окончании прокладки проводки обязательно еще раз тщательно проверяем схему всех подключений. Производим проверку изоляции на предмет электрического пробоя. Эту операцию можно выполнить самому с помощью тестера, а можно пригласить специалиста с электроизмерительной лабораторией.

    Если все нормально, то после установки облицовочных и декоративных панелей на электроприборы можно будет подключить к проводке напряжение в 220 В.

    Если вы все правильно рассчитали, при этом учли рекомендации по электробезопасности, то ваша проводка прослужит долгие годы.

    Проводка в квартире своими руками

    Делаем электропроводку в квартире самостоятельно

    Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



    Как сделать проводку в доме

    Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

    • прокладка медных проводов;
    • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
    • подключение всех кабелей отдельными ветвями.

    Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

    Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

    Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

    Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



    Как заменить проводку в доме своими руками

    Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

    • составление схемы подключения электричества в своем доме;
    • создание плана разводки, а также его регистрация в уполномоченных органах;
    • сооружение времянки для проведения ремонтных работ;
    • прокладка электрических проводов;
    • подключение всех электрических приборов, которые находятся в помещении.

    Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

    Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» - видео для ознакомления, на котором наглядно показан весь процесс.



    Как монтируется электропроводка в доме своими руками скрытым методом

    Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

    Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

    Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

    Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

    Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



    Как безопасно провести электропроводку в свой дом

    Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

    • предварительно необходимо отключить электричество;
    • запрещено прокладывать кабель, если он находится под напряжением;
    • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
    • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
    • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

    Основы домашней проводки, которые вы должны знать

    Системы бытовой электропроводки начинаются с линий электропередач и оборудования, обеспечивающего подачу электроэнергии в дом, что в совокупности называется служебным входом. Электроэнергия проходит через электросчетчик, который регистрирует, сколько энергии используется в доме, и является основой для ежемесячного счета за электроэнергию. В общем, юрисдикция коммунальной компании ограничивается счетчиком. После этого ответственность за все электрическое оборудование возлагается на домовладельца.

    Служебный вход

    Служебный вход - это оборудование, которое подводит электроэнергию в дом. Большинство бытовых услуг включает в себя три провода: два кабеля на 120 вольт каждый (всего 240 вольт) и один заземленный нейтральный провод. Если кабели подвешены над головой, они все вместе называются служебным сбросом. Если они проходят под землей, они называются вспомогательными. Отвод обслуживания соединяется с домом через головку обслуживания или головную головку на крыше или внешней стене дома.

    Электросчетчик

    Как только электропитание достигает дома через линию обслуживания или боковые сервисные кабели, оно проходит через электросчетчик, который может быть установлен на внешней стене или может быть расположен внутри распределительной коробки дома. Счетчик регистрирует всю используемую в доме электроэнергию, измеряемую в киловатт-часах или кВтч. 100-ваттная лампочка, горящая 10 часов, потребляет 1 кВтч электроэнергии. Счетчики могут быть аналогового или цифрового типа, хотя большинство новых счетчиков являются цифровыми, и их может удаленно считывать коммунальная компания.

    Главная сервисная панель

    Главная сервисная панель, обычно известная как коробка выключателя или панель автоматического выключателя, распределяет питание по всем цепям по всему зданию. В каждой цепи есть прерыватель, который может отключиться в случае короткого замыкания или перегрузки, чтобы отключить питание цепи. В старых домах вместо выключателей могут быть предохранители. Предохранители столь же эффективны, как и выключатели, но в большинстве современных панелей вместо предохранителей используются выключатели.

    Важно отметить, что питание, поступающее от линий обслуживания к электросчетчику, а затем к главной панели обслуживания, всегда находится под напряжением.Перед проведением работ на этих участках энергокомпания должна отключить электричество. Электропитание, идущее из панели в бытовые цепи, может быть отключено главным выключателем в сервисной панели, но главный выключатель не влияет на мощность, поступающую в панель.

    Электрические коробки

    Электрический ящик - это пластиковый или металлический ящик, используемый для подключения проводов и установки таких устройств, как выключатели, розетки (розетки) и приспособления. Электрическая коробка почти всегда требуется для монтажа устройств и для сращивания проводов.Коробки бывают разных размеров и форм. Размер коробки должен соответствовать количеству и размеру проводов, входящих в нее. Металлические электрические коробки необходимо заземлить на систему заземления дома; пластиковые коробки не нуждаются в заземлении, потому что они не проводят ток.

    Горячий и нейтральный провод

    Каждая электрическая цепь содержит по крайней мере один «горячий» провод, по которому электрический ток проходит от сервисной панели к устройствам цепи, и нейтральный провод, по которому ток возвращается к сервисной панели.Горячие провода обычно черного или красного цвета, но могут быть другого цвета. Нейтральные провода обычно белого цвета. В некоторых цепях нейтральный провод используется в качестве горячего провода, и в цепи нет выделенной нейтрали.

    Земля

    Электрическое заземление - это система безопасности, которая обеспечивает безопасный путь для электричества в случае короткого замыкания, скачка напряжения или другой опасности или опасности пожара. В современных домашних системах электропроводки каждая цепь имеет собственный заземляющий провод, который ведет обратно к сервисной панели.После панели система заземления заканчивается заземляющим стержнем, вбитым в землю, или другим заземляющим проводом, где электричество безопасно рассеивается в земле. В старых домах могут быть системы заземления, основанные на металлических электрических коробках, металлических трубопроводах (в которых проложена проводка) и металлических водопроводных трубах.

    Подключение домов к электросети

    Рисунок 1. Типовая панель автоматического выключателя подключает электрические устройства дома к электросети. [1]

    Подключение домов к электросети - завершающий этап электросети.После того, как подстанции распределительной сети снизят напряжение до безопасного уровня, этот этап может быть завершен. Провода отходят от соседних линий электропередач и подключаются к отдельным зданиям (домам, квартирам, предприятиям и т. Д.), Сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом. Затем электричество проходит через сервисную панель, в которой находятся устройства электробезопасности (автоматические выключатели и предохранители). Эта сервисная панель имеет все провода, идущие к различным электроприборам в доме. [2]

    Каждый дом подключен к электросети через какой-то блок предохранителей или автоматический выключатель, как показано на рисунке 1.

    Отказ от обслуживания

    Воздушное подключение к электросети от инженерных линий до служебного входа называется служебным отводом. Имеет три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа сброса служебных данных: отключение службы мачты и отключение службы скоб.Подземное служебное соединение называется боковым служебным. [2]

    Рис. 2. Подъем на мачте с метеозаборником (вверху), вертикально соединенным через трубопровод с электросчетчиком (внизу). [3]

    Служебное падение мачты

    Мачта представляет собой комбинацию трубы и флюгера, которая находится наверху крыши (Рисунок 2). Подъемник прикрепляется к мачте за ручку мачты. «Капельные петли» служат, прежде всего, для обеспечения провисания, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в водосток. [2]

    Служба поддержки Clevis

    Clevis относится к разъемам, которые прикрепляют проводники линии обслуживания к стороне здания. В этой установке трубопровод и гидрозатвор прикреплены к бокам жилого дома ниже линии крыши. [2]

    Рисунок 3. Трансформатор, установленный на площадке для распределения электроэнергии, соединяет основные линии электропередач с домами. [4]

    Сервисный боковой

    Это подземный служебный вход, первичные линии электропередачи проходят через кабелепровод к входу контактного трансформатора, а вторичные линии электропередачи соединяют выход трансформатора со счетчиком электроэнергии. [2]

    Рисунок 4. Схема расположения розеток со всего мира. [5]

    Главный выключатель

    Главный выключатель используется во время аварийных ситуаций для прекращения подачи электроэнергии.

    • Основное отключение может быть выполнено с помощью главного размыкающего выключателя. Это выключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (Рисунок 1).
    • Основное отключение также может быть выполнено одним или несколькими автоматическими выключателями, размещенными в электрическом щите, для этого автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводов, поскольку это должно отключать питание всех цепей. [2]

    Выходы

    основная статья

    Электрические розетки служат для подключения различных устройств, которым требуется электричество. В мире существует множество различных типов розеток с различными характеристиками напряжения и электрического тока. [6] Некоторые из них показаны на рисунке 4.

    Для дальнейшего чтения

    Для получения дополнительной информации см. Соответствующие страницы ниже:

    Список литературы

    1. ↑ Wikimedia Commons [Online], доступно: https: // upload.wikimedia.org/wikipedia/commons/5/5d/US_wiring_basement-panel.jpg
    2. 2,0 2,1 2,2 2,3 2,4 2,5 R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.
    3. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
    4. ↑ sdpitbull через Flickr [Online], доступно: https: // www.flickr.com/photos/stevestr/4624935949
    5. ↑ (2014, 23 июля). Файл: Plugs.png [Онлайн]. Доступно: http://wikitravel.org/shared/File:Plugs.png
    6. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.

    Электрические проблемы: решено 10 наиболее распространенных проблем

    Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

    «Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», - говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

    Признаки напряжения могут быть очевидными - путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, - или незаметно прячущихся за стенами, потолками и накладками.

    Защита блока предохранителей

    Коробки предохранителей

    , подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально - если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

    Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

    Нанимайте профессионала и избегайте опасностей пожара

    Некоторые проблемы с проводкой - это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

    «Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», - говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

    Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

    Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

    Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

    Общие электрические проблемы

    1. Зажим

    Иллюстрация Яна Варпола

    Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

    Нарушение кода? Да.

    Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги - искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

    Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

    2. Открытые распределительные коробки

    Иллюстрация Яна Варпола

    Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

    Нарушение кода? Да.

    Уровень опасности: Минимальный, если провода находятся вне досягаемости.

    Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

    3. Мерцающие огни в ветреную погоду

    Иллюстрация Яна Варпола

    Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

    Нарушение кода?

    Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

    Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить плунжер.

    4. Слишком мало торговых точек

    Иллюстрация Яна Варпола

    Что это означает: Сильная зависимость от удлинителей и удлинителей.

    Нарушение кода? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема, а затем через каждые 12 футов).

    Уровень опасности: Минимальный при использовании удлинительных шнуров для тяжелых условий эксплуатации, калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

    Решение: Добавьте больше розеток. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

    5. Нет GFCI

    Иллюстрация Яна Варпола

    Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

    Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

    Уровень опасности: Высокий.

    Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

    6. Панель с замком

    Ян Варпол

    Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели - это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота с одной цепью.) Метка на каждой панели указывает, сколько цепей она может разместить.

    Нарушение кода? Да.

    Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

    Решение: Добавьте вспомогательную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

    7. Алюминиевая проводка

    Ян Варпол

    Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

    Нарушение кода? Нет; дедушка в.

    Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

    Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, предотвращающую коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

    8. Провода с заколкой в ​​спину

    Иллюстрация Яна Варпола

    Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

    Нарушение кода? Нет. Практика разрешена даже для нового строительства.

    Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

    Решение: Проверьте соединения с обратной прокладкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

    9. Незаземленные (2-контактные) розетки

    Иллюстрация Яна Варпола

    Что это означает: В проводке вашего дома нет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

    Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

    Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

    Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

    10. Заглушка выпадает из розетки

    Иллюстрация Яна Варпола

    Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

    Нарушение кода?

    Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

    Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

    Старая электропроводка: это безопасно?

    Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

    Ручка и трубка

    Самая ранняя система электропроводки в жилых помещениях имеет обтянутый тканью горячий провод и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в каркас.

    Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

    Бронированный кабель (Bx)

    Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

    Предостережения: Оболочка должна быть надежно закреплена на металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

    Двухжильный кабель в пластиковой оболочке

    Первый провод с ПВХ изоляцией (Romex).

    Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

    Где найти

    Электрик: Allen Gallant
    Gallant Electric
    Waltham, MA
    781-862-4636

    Разъем алюминий-медь:
    Twister # 65
    Ideal Industries
    Sycamore, IL
    800-435-0705
    www.idealindustries.com

    Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

    Объяснение различных типов домашней электропроводки

    Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

    Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

    В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

    Зачем нужно знать об электропроводке дома

    Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

    • Установка новой проводки и необходимость знать, какой тип провода использовать
    • ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
    • выполняет любой ремонт или реконструкцию электрооборудования

    Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

    Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

    Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

    Основы домашнего электрического провода

    Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

    Кабель против провода

    Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

    Электрический провод - это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

    Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

    Цветовое обозначение оболочки кабеля

    Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

    Ниже указаны цвет, размер и сила тока:

    • Черный . Провод калибра 8 или 6, цепи 45 или 60 А
    • Оранжевый . Провод 10 калибра, цепь 30 А
    • Желтый . Провод 12 калибра, цепь 20 А
    • Белый . Провод 14 калибра, цепь 15 А

    Серые кабели - это подземные фидерные (UF) кабели.Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

    Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

    Цветовое обозначение провода

    В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

    • Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
    • Черный / красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
    • Голый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

    Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

    Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

    Маркировка

    И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

    Размер провода

    Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

    Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

    Но как измерители и сила тока работают вместе?

    Калибр провода определяет его допустимую нагрузку по току.Максимальный ток - это величина силы тока, с которой провод может безопасно работать.

    Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

    Сравнение многожильного провода

    Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

    Типы электропроводки в доме

    Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

    Неметаллический кабель

    В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

    Обычный тип домашней электропроводки - неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

    Кабель

    НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

    NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

    • 14 калибр, цепи 15 А
    • 12 калибр, цепи 20 ампер
    • Цепи калибра 10, 30 А
    • 8-калибр, 40-амперные цепи
    • 6 калибра, цепи 55 А

    В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

    Правила для кабеля NM

    Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

    Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

    Кабель

    НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

    При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

    Армированный кабель

    Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

    Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

    Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

    Подземный питающий кабель

    В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

    Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

    Он также может намокнуть без каких-либо проблем.

    Подобно кабелю NM, кабель UF состоит из трех жил.

    Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

    Кабель в металлической оболочке

    Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

    Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

    Низковольтная проводка

    Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

    Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

    Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

    Телефон и провод передачи данных

    Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

    И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

    Кабели

    категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

    Каналы электропроводки

    Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

    Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

    Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

    Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

    Дополнительная помощь в понимании вашего дома и его электропроводки

    Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

    Первое, что вам нужно знать о домашнем электрическом проводе, - это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

    После этого вы должны знать все типы электрических проводов в вашем доме.

    Сюда входит все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

    Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

    Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

    Проблемы с телефонной проводкой и устранение неисправностей для домовладельца

    Мои телефоны не работают. Я позвонил в телефонная компания, и они утверждают, что проблема в моем доме. Как могу я узнать, в чем проблема?

    Пройдемся по основам телефонной проводки. Как только вы поймете основы, устранение неполадок становится проще простого. Это может занять много времени, но совсем несложно. И в 40 долларов или больше за получасовое обслуживание у специалиста по ремонту телефонов, ветер будет за твоей спиной !!

    Реальные основы телефонной проводки...

    Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, Телефонная разводка действительно проста и логична. Давай прогуляемся по твоему дому, и разберемся вместе.

    телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно больше знать, чтобы работать над свой собственный материал). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

    Его также называют протектором (просто звук этого вызывает у вас покалывание, а?) Название "защитник" удачно ... он защищает вашу домашнюю телефонную проводку от необычного электрического скачки напряжения от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Не надежная система, но очень эффективная 99,9% время. Протектор часто можно найти рядом с вашей электрической службой. (метр), потому что телефонная компания и электрическая компания используют одни и те же критерии выбора точки доступа к дому.

    Сетевой интерфейс действует как ваша основная распределительная коробка - место, где все телефонные кабели, ведущие в ваш дом, происходят. Обычно часть выключена пределы для вас. Он может быть запечатан замком или закручен. Вот где телефонная компания устанавливает свои связи. Цвета проводки не будут соответствовать цветовое кодирование вашего интерьера телефонные провода.

    На стороне, доступной для клиентов, используется стандартная цветовая кодировка, которую вы будете запускать. снова и снова во всей телефонной работе.Наиболее распространенные телефонные кабели имеют четыре провода внутри ... красный, зеленый, черный и желтый. В торговле они именуются «парами». Красно-зеленая пара используется в качестве базовой. линия обслуживания, а черно-желтая пара используется для обеспечения второй линии.

    Если вы посмотрите на увеличенное изображение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Есть три пары вместе ... желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы.В этом разъеме только одна живая телефонная линия ... линия 1. Хотя разъем может поддерживать до трех линий, для облегчения при использовании клиентами они обычно устанавливают только одну линию на разъем. Если у тебя есть три линии, у вас будет один соединитель, обслуживающий одну линию, а второй соединитель, обслуживающий две линии. Этот сетевой интерфейсный блок имеет два таких разъемы, так что в этом доме может быть до шести телефонных линий установлены.

    Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отсоединение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин упрощает поиск и устранение неисправностей, так как вы можете подключите тестер к разъему, чтобы убедиться, что линии телефонной компании в порядке (подробнее об устранении неполадок позже).

    В некоторых старых домах нет легкодоступных интерфейсов ...

    В старых домах защитное устройство снаружи дома представляет собой герметичную коробку, которая не разрешить доступ клиентов. В нем есть специальный предохранитель, предотвращающий попадание молнии. достигает вашей внутренней проводки.По сути, это отправная точка для стандартный 4-жильный кабель для входа в дом, и у вас нет легкого доступа к его внутренности!

    Почему телефонная компания защищала своего защитника? Часть Причина в том, что много лет назад телефонная компания сделала все ... они владели все телефоны, провода и розетки, и это было незаконно с вашей стороны с проводкой. Таким образом, у них не было стимула делать прямой доступ к внутренней части доступный вам протектор. Подсоедините телефонные кабели непосредственно к протектор выгоден тем, что там самый сильный телефонный сигнал, и я рекомендую это, когда и если возможно.На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его на современный разъем, такой как на фото выше, бесплатно. Особенно если у вас проблемы с телефоном или Проблемы с подключением к Интернету !! Просто плачь и умоляй, как я!

    Вторая важная причина, по которой домовладельцам было отказано в доступе, заключается в опасаются, что подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для ударов молнии и, возможно, катастрофических последствия!

    Так что если у вас старый запломбированный защитник, ваш доступ к телефонной компании осуществляется через кабель (обычно 4 провод или две пары), который входит в ваш дом и подключен к переходу блок или входной мост .Соединительные блоки представляют собой прямоугольные пластины, которые используйте винты для соединения каждого из четырех служебных проводов (от телефонной компании). вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода ... все красные до один терминал, черные - в другой и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были грязно богатыми), но немного переполнены три или четыре пары, идущие от них к нескольким телефонным разъемам.

    Исторически сложилось так, что соединительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Единственный провод вошел в дом и пошел к одинарный домкрат. Шли годы, и людям стали нужны более удобные телефоны, дополнительные провода были выведены от соединительного блока для обслуживания других телефонов. Примерно через два соединения, блоки заклинили проводами и сложно работать с участием. Войдите на въездной мост ... значительное улучшение. Вместо того, чтобы прокладывать телефонные провода к соединительной колодке в жилом доме. площади, въездной мост был установлен в подвальном или хозяйственном помещении. Подъездные мосты выполняют ту же функцию, что и переходные блоки, но подъездные провода телефонной компании не касаются напрямую проводов домашнего кабеля. Вместо, используют различные методы крепления проводов к изолированному металлическому каркасу который обеспечивает соединение. Как вы можете видеть на графике, провода телефонной компании (входящие в график снизу) каждый присоединяется к блок с двумя винтовыми зажимами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) можно подключить без необходимость совместного использования проводов на терминале.

    Как видите, входные мосты могут содержать больше проводных соединений, чем разветвления. блоки, и поскольку каждое соединение является отдельным, вы предпочитаете новый или заменяющие установки. У вас будет как лучшая электрическая соединение, меньше шансов непреднамеренного прикосновения проводов и меньше путаницы проводка!

    Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсы и даже удаленная домашняя сигнализация системы возвращаются к телефонной компании по этим маленьким проводам!

    Что может пойти не так с моей телефонной проводкой?

    Вы что-нибудь изменили или повредили... Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Установили ли вы новый телефон за последнюю неделю или две (иногда электроника требует ненадолго потерпеть неудачу)? Вы переставили мебель, случайно дернули телефон? провод или уронить телефон? Если вы думаете о чем-нибудь, что могло повредить телефон, розетка или провод - это отправная точка в вашей детективной работе!

    Грызуны едят ваш провода ... Не смейтесь! Я обнаружил несколько перегоревших телефонных кабелей через лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Канатные дороги «Обеденный звонок» - это те места, где кабель проходит в скрытую область, например, за изоляцией в подвале. стена. Я думаю, они знают, что это нас раздражает ... вот почему так поступают мыши! Итак, если вы видели следы грызунов, их можно считать возможными подозреваемыми. Прочтите мою вредную статью, в том числе и тему ... Мыши везде !! У меня был истребитель, но проблема повторяется каждый год. Помощь! ! , относительно того, как найти и, надеюсь, избавиться от мышей из ваших домов, не прибегая к ядовитые приманки или ловушки.

    Снова ударила молния ... Возможно, у вас был эффект удара молнии ваша телефонная система и даже не знаю об этом. Всплеск может выборочно поджарить один из ваших телефоны, или модульный разъем, или одно соединение, не оставляющее явных доказательств кроме неисправности.

    Плохая проводка ... Иногда в своем энтузиазме выполнить проект любитель с самыми лучшими намерениями пренебрегает перепроверкой своей работы. возможные исходы:

    Короткое замыкание : два оголенных провода, которые не должны касаться, были слишком малы близко, и время и невезение заставили их немного измениться, и, вуаля... короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, потому что скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это было так, возможно, это могло бы поджечь ваши провода. Корректирующее действие, конечно же, - разъединить провода.

    Обрыв цепи : Это когда провод, который предполагается подключить нет. В этом случае результат обратный... телефонная компания думает что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон - нет "получить сообщение". Решение ... найти незакрепленный или сломанный провод провод, подключи или отремонтируй, и вуаля ... мир ждет твоего возвращения.

    Перевернутые провода: При условии соблюдения правил цвета проводов последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным, обратная проводка может вызвать сбои в работе вашего оборудования.Иногда один телефон может быть неправильно подключенным и по-прежнему функционировать. Добавьте второй телефон с правильным подключением и система тает!

    Перво-наперво ... это твоя вина или телефонная компания?

    Всегда сначала звоните в службу ремонта телефона ... хотя они могут не добраться до вас немедленно, это, по крайней мере, поставит вас в "очередь" в случае, если ваша проблема их проблема !

    В большинстве новых домов есть возможность легко проверить, не проблема. находится за пределами вашего дома на линиях телефонной компании... пока у вас есть сетевой интерфейс снаружи или внутри вашего дом.

    Откройте доступную для клиентов часть интерфейса, и вы увидеть ряд знакомых предметов ... телефонные розетки! Каждому гнезду соответствует одна или несколько телефонных линий в вашем доме. Если у вас есть только один телефонная линия, будет только один видимый телефонный разъем с цветными проводами прикрепил. В этом интерфейсе вы можете увидеть, что у телефонной компании есть записал последние четыре цифры телефонного номера на интерфейсе, чтобы легче найти нужный штекер.

    Вынесите один из своих телефонов на улицу или получите тестер телефонных розеток в магазине оборудования. магазин, домашний магазин, магазин электротехники или электроники. Отключите короткожильный телефонный штекер из гнезда в интерфейсе, соответствующем телефонную линию и подключите телефон (или тестер). Гудок (или правильный Последовательность освещения) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите трубку и позвоните в ремонтную службу!

    Если у вас несколько линий, у вас будет более одной разъемы активны.Вам нужно будет протестировать их все, чтобы выяснить, какой из них бракованный. Вам также понадобится двухпроводной телефонный тестер, если он интерфейс разделяет две строки, так как вторая строка не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

    Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телефонной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отсоединять какие-либо провода для выполнения этого теста. Прикоснитесь к «+» Щуп мультиметра к зеленому и «-» щуп к красным проводам.Если у вас есть вторая строка, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый), около 48 В, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал от телефонной компании.

    Нет проблем с телефонной компанией? Проверять за неисправный телефон!

    Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные аппараты ... компьютеры, автоответчики и т. д. ... на всей территории вашего жилой дом. Затем, взяв свой линейный тестер (или один телефон, который, как вы уверены, работает), вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все гнезда кажутся мертвыми (или вы нигде не слышите гудок), ваша проблема не в телефонах или телефонное оборудование.

    Однако, если вы действительно показываете положительную связь с вашим тестером, вы знаете, что телефонное устройство, вероятно, является виновником.Подключите каждое устройство по одному к посмотреть, кто из них возмутитель спокойствия. Как только вы найдете виновника, вы сможете либо выбросить его, либо отремонтировать.

    Следующим шагом является проверка вашей проводки ...

    Сразу предупреждаю, что это может быть сложно, запутать и попробовать ваше терпение! Различные вещи могут вызвать неисправность телефонной проводки. авария ... ненадлежащее прикосновение к проводам, мыши, поедающие кабели, или электрическое все возможные виновники всплеска поджаривания телефонной розетки. я попытаюсь дать вам столько информации, сколько смогу, но, в конце концов, до вы до внимательно изучите и проанализируйте свою систему!

    Отключите внутреннюю проводку от телефонной компании.В виде упомянул несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего домой вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть соединительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не соприкасается!

    Это действие «разомкнет» цепь и позволит вам использовать мультиметр, чтобы проверить целостность вашей проводки. Провод, имеющий «непрерывность» позволяет электричеству беспрепятственно течь через него.Если два оголенных провода соприкасаются, у них тоже есть обрыв. Если ты не хочешь эти провода соприкасаются, наличие обрыва указывает на неисправное состояние. Это ваша цель ... найти дефект и исправить его!

    В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Следовательно, не должно быть контакта между любыми проводами разные цвета. Настройте мультиметр на проверку целостности цепи (см. инструкция с измерителем). Вы должны иметь возможность прикоснуться к зондам через любые два провода разного цвета и не получится непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни один из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены от сети, иначе этот тест не сработает.

    Если вы видите непрерывность, происходит одно из двух ... либо два провода соприкасаются где-то в вашем доме или у вас неисправный телефон разъем. Оголенные провода могут касаться телефонной розетки или соединительный блок или въездной мост.Электрический скачок, который попал в ваш система поджарила один из ваших разъемов, что вызвало внутреннее короткое замыкание. Проверять сначала все видимые соединительные блоки. Сделайте видимый осмотр, чтобы увидеть, есть ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединены или ослаблены. Если вы видите одно из этих условий, разделите прикоснуться к проводам или затянуть соединения. Вернитесь к предыдущему шагу и проверьте снова линии с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо удалены друг от друга. Иногда просто переустановка крышка может касаться близких проводов!

    Имейте в виду, что может быть вторичных соединительных блока или параллельно соединения в вашем доме. Они используются для подключения телефонного кабеля к удаленному местоположение, врезавшись в кабель другого телефона, а не проложив новый кабель от основного соединительного блока или протектора. Кроме того, телефонные кабели могут цепочки друг от друга (на электрическом языке называемые параллельными соединение), одно соединение с другим, с другим и так далее.Если вы посмотрите на свой соединительный блок и видите два кабеля, ведущие в дом, но вы знаете, что вы есть шесть телефонных розеток, имеет место один из этих двух сценариев. Вам следует попытайтесь найти все вторичные соединительные блоки и осмотрите их на предмет касания оголенных провода или незакрепленные провода. Что касается параллельных подключений, вы обнаружите только их, когда вы откроете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

    Теперь вам нужно определить, сам ли это кабель или телефон розетки или домкраты.Отсоедините один провод из пары (красный или зеленый, черный или желтый) от каждого гнезда. Это отключает все разъемы без необходимости полностью отключать все провода. Подключите цепь к проводам телефонной компании. Затем один по одному, повторно подключите разъемы по одному, проверяя с телефоном или телефонной линией тестер.

    Если ни один из разъемов не работает, значит, у вас короткое замыкание в кабеле. Если все заработает но во-первых, ваш шорт, вероятно, в домкрате. Вы можете получить новый домкрат и попробовать подключив к нему имеющиеся провода.У меня обычно один стандартный модульный домкрат доступен для тестирования всякий раз, когда я пытаюсь устранить неполадки в телефонах.

    Должен признать, что это не единственный способ устранения неполадок телефона. линии ... всего лишь один базовый подход. После того, как вы узнаете свой домашний телефон system, вы можете найти ярлыки для тестирования, о которых я даже не упоминал. Считайте это учебником, но не забывайте ... вы сами являетесь учеником опыт!!

    Есть ли ограничение на количество телефоны, которые я мог подключить к той же линии?

    Да и нет.На самом деле нет абсолютного ограничения на количество телефонов или устройств. На вашем телефоне или устройстве есть этикетка, на которой указано значение по номеру REN или звонок Эквивалентность . Имеется ограниченное количество энергии, доступное от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, никто из них не звонит. Ваши собеседники будут думать, что ваш телефон звонит (сигнал «занято» не будет), но вы не услышите звонка!

    Хотя ограничение составляет около 5 устройств, вы будете знать, если вы превысите ограничение, потому что телефоны просто больше не будут звонить.Если вы позвоните по телефону компании, они могут предоставить вам лимит REN для вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если если вы превысили лимит REN, ваши устройства могут не реагировать на сигнал вызова.

    Большинство телефонов имеют REN около 1. Компьютерные модемы, факсы и автоответчики также имеют значение REN, и вы должны их учитывать при подсчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster, и он имеет эквивалент по Рингеру 0.4. У моего автоответчика также REN 0,4.

    Вернуться к статьям по поиску и устранению неисправностей по телефону

    Проверка алюминиевой проводки - InterNACHI®

    Ник Громицко, CMI® и Кентон Шепард

    Примерно с 1965 по 1973 год одножильная (сплошная) алюминиевая проводка иногда заменялась медной разветвленной проводкой в ​​электрических системах жилых домов из-за внезапного роста цен на медь. После десятилетия использования домовладельцами и электриками в металле были обнаружены внутренние недостатки, которые привели к его неиспользованию в качестве материала для разводки ответвлений.Алюминий станет бракованным быстрее, чем медь из-за определенных свойств, присущих металлу. Неисправные соединения в розетках, выключателях и осветительных приборах, содержащие алюминиевую проводку, со временем становятся все более опасными. Плохие соединения вызывают перегрев проводки, что создает потенциальную опасность возгорания. Кроме того, наличие одножильной алюминиевой проводки может привести к аннулированию страховых полисов дома. Инспекторы могут проинструктировать своих клиентов поговорить со своими страховыми агентами о том, является ли наличие алюминиевой проводки в их доме опасностью, дефектом или проблемой, требующей изменения формулировок их полиса.

    • 28 апреля 1974 года два человека погибли в результате пожара в доме в Хэмптон-Бэйс, Нью-Йорк. Сотрудники пожарной службы определили, что пожар был вызван неисправным соединением алюминиевого провода в розетке.
    • По данным Комиссии по безопасности потребительских товаров (CPSC), «в домах, соединенных алюминиевым проводом, произведенным до 1972 года [алюминиевый провод« старой технологии »], вероятность того, что одно или несколько соединений достигнет« условий пожарной опасности », в 55 раз выше, чем в дом зашит медью."

    Алюминий как металл


    Алюминий обладает определенными качествами, которые, по сравнению с медью, делают его нежелательным материалом в качестве электрического проводника. Все эти качества приводят к ослаблению соединений, из-за чего возрастает опасность возгорания. следующим образом: более высокое электрическое сопротивление

    • . Алюминий обладает высоким сопротивлением прохождению электрического тока, что означает, что при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем требуется для медных проводников.
    • менее пластичный. Алюминий быстрее устает и разрушается при изгибе и других формах неправильного обращения, чем медь, которая более пластична. Усталость приведет к внутреннему разрушению провода и усилению сопротивления электрическому току, что приведет к накоплению чрезмерного тепла.
    • гальваническая коррозия. В присутствии влаги алюминий подвергается гальванической коррозии при контакте с некоторыми разнородными металлами.
    • окисление. Воздействие кислорода воздуха вызывает повреждение внешней поверхности провода.Этот процесс называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате этого процесса - оксид алюминия - менее проводящее, чем оксид меди. Со временем окисление может ухудшить соединения и создать опасность пожара.
    • Повышенная пластичность. Алюминий мягкий и податливый, а это значит, что он очень чувствителен к сжатию. Например, после чрезмерной затяжки винта на алюминиевой проводке проволока будет продолжать деформироваться или «течь» даже после прекращения затяжки.Эта деформация создаст неплотное соединение и увеличит электрическое сопротивление в этом месте.
    • большее тепловое расширение и сжатие. Алюминий даже больше, чем медь, расширяется и сжимается при изменении температуры. Со временем этот процесс приведет к ухудшению соединений между проводом и устройством. По этой причине алюминиевые провода ни в коем случае нельзя вставлять в клеммы «штыревого», «байонетного» или «вставного» типа, расположенные на задней панели многих выключателей и розеток освещения.
    • чрезмерная вибрация.Электрический ток колеблется при прохождении через проводку. Эта вибрация более сильна в алюминии, чем в меди, и со временем может привести к ослаблению соединений.

    Идентификация алюминиевой проводки

    • Алюминиевые провода имеют цвет алюминия и легко отличимы от меди и других металлов.
    • С начала 1970-х зажимные клеммы электропроводки для использования с алюминиевым проводом имеют маркировку CO / ALR, что означает «пересмотренная медь / алюминий.«
    • Ищите слово« алюминий »или инициалы« AL »на пластиковой оболочке провода. Там, где видна проводка, например, на чердаке или на электрической панели, инспекторы могут искать напечатанные или тисненые буквы на пластиковой оболочке провода. На алюминиевой проволоке может быть указано слово «алюминий» или специальная торговая марка, например «Kaiser Aluminium», на оболочке проволоки. Там, где этикетки плохо читаются, по всей длине проволоки может быть освещен свет. Когда был построен дом? Дома, построенные или расширенные между 1965 и 1973 годами, с большей вероятностью будут иметь алюминиевую проводку, чем дома, построенные до или после этих лет.

    Варианты устранения

    Алюминиевая проводка должна оцениваться квалифицированным электриком, имеющим опыт в оценке и устранении проблем с алюминиевой проводкой. Не все лицензированные электрики должным образом обучены работе с дефектной алюминиевой проводкой. CPSC рекомендует следующие два метода исправления алюминиевой проводки:

    • Замените дом медным проводом. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.
    • Используйте копаловые обжимки. Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специальной металлической втулки и инструмента для обжима. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка. Несмотря на эффективность, они дороги (обычно около 50 долларов за розетку, выключатель или светильник).

    Хотя CPSC не рекомендует использовать следующие методы постоянного ремонта дефектной алюминиевой проводки, можно рассмотреть следующие методы:

    • Нанесение антиоксидантной пасты.Этот метод можно использовать для многожильных проводов или проводов, которые слишком велики для эффективного обжима.
    • пигтейл. Этот метод включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью поворотного соединителя. медный провод подключается к выключателю, настенной розетке или другому оконечному устройству. Этот метод эффективен только в том случае, если соединения между алюминиевыми проводами и медными гибкими выводами чрезвычайно надежны. Использование соединителей некоторых типов, даже если в настоящее время Underwriters Laboratories может включать их в список для применения, может привести к увеличению опасности.Кроме того, помните, что использование пигтейлов увеличит количество соединений, и все они должны поддерживаться. Компания Aluminium Wiring Repair (AWR), Inc., Аврора, штат Колорадо, сообщает, что пигтейлы могут быть полезны в качестве временного ремонта или в отдельных случаях, таких как установка потолочного вентилятора.
    • CO / ALR соединения. Согласно CPSC, эти устройства не могут использоваться для всех частей системы электропроводки, таких как потолочные светильники или стационарные электроприборы, и, как таковые, соединения CO / ALR не могут представлять собой полный ремонт.Кроме того, согласно AWR, со временем эти связи часто ослабляются.
    • алюм. Хотя AWR считает, что этот метод может быть эффективным временным решением, они опасаются, что у него мало истории, и что они больше, чем медные обжимы, и часто применяются неправильно.
    • Замените одни подверженные сбоям типы устройств и соединений другими, более совместимыми с алюминиевым проводом.
    • Удалите горючие материалы вблизи соединений.

    Таким образом, алюминиевая проводка может представлять опасность пожара из-за свойств металла.Инспекторы должны уметь идентифицировать этот тип проводки.


    Выявление и устранение проблем с домашней проводкой

    По оценкам Международного фонда электробезопасности (ESFI), ежегодно из-за проблем с электричеством возникает более 51 000 домашних пожаров. В среднем каждую неделю подвергается воздействию около 1000 домов. Большинство этих проблем возникает из-за какой-либо проблемы, такой как старая, плохо установленная или неисправная проводка.Проблема с проводкой должна быть немедленно устранена; но как именно выглядит неисправная или плохая проводка? Вы можете решить эту проблему самостоятельно или вам потребуется профессиональная помощь? Насколько опасна плохая проводка?

    В этом руководстве читатели узнают о некоторых типичных симптомах неисправной проводки. Вы узнаете, как определять и решать общие проблемы, связанные со старой проводкой. Мы обсудим разницу между алюминиевой и медной проводкой и вопросы безопасности, о которых должен знать каждый домовладелец.

    В вашем доме могут быть общие проблемы с электропроводкой, о которых вы можете даже не знать. Вот как лучше заметить признаки неисправной проводки и шаги, которые можно предпринять для ее устранения.

    Признаки проблем с электропроводкой

    Многие домовладельцы удивляются, узнав, что в их домах могут быть внешние признаки неисправной проводки. Однако, если вы не знаете, каковы симптомы или что искать, их можно легко проигнорировать или просто пропустить. В этом разделе мы исследуем и объясним некоторые из этих распространенных симптомов, их причины и способы их устранения.

    Если ваш дом демонстрирует некоторые следующие характеристики, у вас, вероятно, есть проблема с проводкой, которую необходимо решать как можно скорее. Вот что нужно искать.

    Горячие точки

    Одна относительно распространенная проблема, особенно в старых домах, - это нагретые электрические розетки. Следует понимать, что электрическая розетка никогда не должна быть горячей; если это так, это признак того, что что-то не так и требует немедленного решения. Вот шаги, которые необходимо предпринять:

    • Отключите все, что подключено к розетке.
    • Найдите цепь, которая управляет розеткой, и выключите ее.
    • Проверьте устройства, которые были подключены к розетке. Если в шнуре питания есть трансформатор, это может быть причиной перегрева розетки, хотя она никогда не должна быть горячей.
    • Дайте розетке остыть и снова включите автоматический выключатель.
    • Вставьте предмет без трансформатора в шнур питания.
    • Убедитесь, что розетка ранее не была перегружена.
    • Если розетка не нагревается повторно, проблема возникла из-за трансформатора в шнуре или из-за перегрузки.
    • Если розетка снова нагреется, выключите прерыватель и обратитесь к электрику.

    Горячая розетка возникает либо из-за типа или количества подключенных к ней предметов, либо из-за неисправной проводки или неисправной розетки. Если было установлено, что предметы, подключенные к розетке, не проблема, проводку или розетку необходимо заменить.

    Мерцающие огни

    Мерцающий свет может быть либо незначительной проблемой, которую можно просто исправить, либо признаком более серьезной проблемы.Давайте сначала рассмотрим некоторые распространенные, более легко устраняемые причины мерцания света.

    Если мерцание ограничено одной лампой или осветительным прибором, это может быть связано с тем, что лампочка не имеет прочного соединения со своим патроном. Убедитесь, что лампочка закреплена. Если она все еще мигает, выключите лампочку и снимите ее. Убедитесь, что контакты не погнуты. Возможно, вам удастся подтянуть контакт в розетке. Замените лампочку и снова включите питание. Если он продолжает мигать, проблема может быть в шнуре питания или розетке.Это также может быть выключатель света, на котором со временем скопилась пыль или грязь. Быстрое включение и выключение света несколько раз может решить проблему. В противном случае, возможно, потребуется замена переключателя.

    Если мигает весь свет в комнате или во всем доме, возможно, напряжение в вашем доме колеблется. Это может произойти, когда в контурах установлен сток, например, когда запускается система отопления, вентиляции и кондиционирования воздуха или электрическая сушилка. Это также может быть из-за старой, плохо закрепленной или ненадлежащей проводки в доме.В случае мерцания во всем доме лучше всего обратиться к электрику. Они могут лучше всего определить причину неисправности - в домашней проводке или в автоматическом выключателе.

    Алюминиевая проводка

    Многие дома, построенные между 1965 и 1972 годами, были построены с использованием экономичной алюминиевой проводки. Хотя алюминий является отличным проводником электричества, он также может создавать опасность пожара. Подсчитано, что алюминиевая проводка более чем в 50 раз чаще вызывает возгорание, чем медная.Хотя это звучит настораживающе, важно отметить, что проблемы возникают не из-за алюминиевой проволоки. Проблема чаще всего возникает с соединениями между алюминиевой проводкой и розетками и выключателями, и даже в коробке выключателя. Со временем эти соединения могут ухудшиться, создавая опасность.

    Во многих случаях проблему можно значительно решить, если электрик заменит концы алюминиевых проводов медными. Затем медный провод надежно подключается к розеткам и переключателям, улучшая соединения и сводя к минимуму опасность возгорания.

    Как определить, есть ли в вашем доме алюминиевая проводка? Самый безопасный и простой способ - проверить, где кабели проходят через чердак или подвал в коробки выключателей. Алюминиевая проводка часто маркируется AL, ALUM или ALUMINIUM.

    Проблемы с алюминиевой проводкой сегодня не позволяют использовать ее в новой домашней проводке. Помимо повреждения во время установки или ремонта, он слишком легко расширяется и сжимается при нагревании и охлаждении, и, конечно же, у него есть проблемы с подключениями. Если в вашем доме вся алюминиевая проводка, ее должен проверить квалифицированный электрик.

    Жгучий запах

    Одним из признаков проблемы с электричеством или проводкой, который обязательно привлечет ваше внимание, является запах гари. Первоначальный запах мог быть запахом горящего пластика или резины. Часто это запах нагревающейся или обгоревшей изоляции провода от металлической проводки. Это также может быть запах расплавленного пластика от выключателя или розетки.

    Сначала вы захотите определить источник запаха, которым может быть недавно использованный выключатель или электрическая розетка.Отключите питание переключателя или розетки на автоматическом выключателе. Осмотрите область на предмет появления дыма, ожогов или ожогов. Снимите крышку розетки или переключателя света и осмотрите ее на предмет повреждений или даже наличия пламени. Если есть сомнения, не бойтесь использовать в этом районе домашний огнетушитель. Если запах или дым не исчезнут, обратитесь в пожарную службу.

    Электрические нормы и правила разработаны для сведения к минимуму потенциальных возгораний в электрических коробках. Подключения в современных домах исключительно безопасны.Проблема часто возникает в старых домах и в домах, в которых на протяжении многих лет, возможно, проводился самостоятельный ремонт или «модернизация» электрической системы. Этот ремонт часто производится без учета передовых методов или норм.

    Обнаружив запах гари в доме, немедленно примите меры. Если есть какие-либо сомнения в том, что проблема была благополучно решена, обратитесь к электрику и / или пожарным.

    Гибкие газопроводы с неправильным заземлением

    Гофрированные трубы из нержавеющей стали (CSST) и гибкие газовые линии создают некоторые особые проблемы, когда речь идет о потенциальных проблемах с домашней электропроводкой.Удары молнии и скачки напряжения могут потенциально создавать дыры в гибких газопроводах, если они не заземлены должным образом, что создает вероятность пожара и даже взрыва.

    Гибкие газопроводы должны быть профессионально установлены и заземлены. Другие электроприборы не следует заземлять через гибкие газовые линии или CSST.

    При профессиональной установке, правильном заземлении и соединении гибкие газовые линии и CSST доказали свою надежность и безопасность. Опять же, профессиональный электрик может проверить систему заземления в вашем доме для максимальной защиты от ударов молнии и скачков напряжения.

    Незаземленный может привести к ударам

    В зависимости от возраста вашего дома у вас могут быть розетки с заземлением или без него. Незаземленные розетки имеют два вертикальных паза, в то время как заземленные розетки имеют аналогичные пазы с закругленным третьим отверстием. Это третье отверстие служит портом заземления для электрического шнура. Этот порт заземления особенно важен при использовании с более крупной бытовой техникой. В случае удара молнии или скачка напряжения избыточная мощность может быть направлена ​​на землю через заземляющий провод, а не повредить прибор или систему электропроводки.Он также используется для минимизации рисков ударов.

    Дом только с двухконтактными розетками - признак того, что дом был построен до 1960 года. Это также признак того, что дом остро нуждается в модернизации электричества.

    Свободные розетки

    Есть множество потенциальных причин для незакрепленных розеток, и некоторые из них могут даже иметь разные определения. Это могут быть розетки, которые плохо удерживают контакты шнура питания, или розетки, которые физически не прикреплены к стене. Сначала вам нужно определить вашу проблему.При работе с любой настенной розеткой перед проверкой или заменой убедитесь, что питание отключено. После отключения питания можно безопасно приступить к поиску и устранению неисправностей.

    Если проблема в том, что розетка не «захватывает» и не удерживает контакты шнура питания, это признак того, что контакты розетки изношены или повреждены иным образом. Хотя иногда можно добиться более надежного контакта, слегка раздвинув вилки вилки на шнуре питания вручную, долгосрочным решением является замена розетки.Часто это легко исправить, просто купив новую розетку и повторно подключив провода в положениях, на которых они были с предыдущей розеткой. Убедитесь, что соединения безопасны.

    Если вся розетка ослаблена, ее можно исправить, затянув установочные винты в верхней и нижней части розетки, которые входят в электрическую коробку, или даже просто затянув винт крышки на розетке, которая крепится к самой розетке.

    Поддельные наклейки UL

    В США Underwriter Laboratories Inc.(UL) использует процесс сертификации для многих различных кабелей и проводов, используемых в электроприборах. Этот процесс гарантирует, что кабели устройства соответствуют стандартам UL и считаются безопасными. Наклейка UL на приборе является вашей гарантией того, что изделие электрически безопасно. Но что делать, если наклейка подделка?

    Знак UL обеспечивает ценность, и неудивительно, что при попытке продать дешевую или некачественную продукцию знак UL может быть ненастоящим. Хотя знак UL часто наносится на наклейку, он также может быть нанесен трафаретной печатью, напечатан или иным образом прикреплен к продукту.Вот четыре способа помочь определить, является ли знак UL законным.

    • Буквы U и L должны быть написаны с заглавной буквы, а буква U немного повышена до L. В кружке справа от буквы L должна быть крошечная буква «R». отметка.
    • Продукт также содержит 4-6-значный контрольный номер или номер выпуска.
    • Слово LISTED написано заглавными буквами рядом с маленькой буквой «R» или под ней.
    • Короткая фраза идентифицирует продукт.

    Если какой-либо из этих элементов отсутствует или не соответствует описанию, этикетка UL может быть поддельной, а кабели - неисправными.

    Грязная проводка

    Беспорядочная проводка принимает разные формы и создает множество опасностей. Беспорядочная проводка может быть внешней, сеткой из проводов, кабелей и удлинителей, проложенных по полу и ковровому покрытию. Это может не только создать опасность пожара, но и стать причиной спотыкания. Любые шнуры должны проходить вдоль стены, а не через дверные проемы. Проверьте удлинители и кабели на износ и отсутствие надежных торцевых соединений.

    Беспорядочная проводка может существовать и в стенах дома. Это особенно верно, когда дом старше и получал уведомления об обновлении на протяжении многих лет, иногда самодельные. Слишком часто при замене проводки старая проводка не удаляется. Это может вызвать замешательство, потенциальные потрясения и, возможно, даже пожары. Удаление старой проводки при ее замене - лучший способ устранить беспорядок в стене.

    Существует множество творческих и эффективных способов управления кабелями и удлинителями.Помимо разнообразных продуктов для управления электропроводкой, доступных в магазинах, есть еще несколько шагов, которые вы можете предпринять, чтобы сделать свой дом более безопасным.

    • Застежки-молнии: Они эффективно удерживают кабели, удерживая их вместе и туго натянутыми. Поместите стяжки через каждые два-три фута, чтобы провода не отделялись друг от друга.
    • Держатели для конских хвостов или резинки для волос: Используйте их как резинки для удержания кабелей и шнуров вместе. Тот факт, что они покрыты тканью, сводит к минимуму истирание шнуров, уменьшая вероятность их износа.
    • Завязки-завязки: Остатки завязок-завязок от хлеба и выпечки могут быть эффективным способом избавиться от шнуров. Они бесплатны и малоинвазивны.
    • Зажимы для папок: Зажимы для папок большего размера - это оригинальный способ укладывать кабели. Проденьте провода через большую часть зажима для папок, затем закрепите его на краю стола, чтобы они оставались на месте.

    Грязные кабели могут стать причиной возгорания и споткнуться, а также привести к неприглядному виду. Слишком часто мы к ним привыкаем.Взгляните на свой дом свежим взглядом и устраните проблемы с кабелем, прежде чем они вызовут проблему.

    Грызуны

    Грызуны могут стать серьезной проблемой, когда дело доходит до домашней проводки, особенно если их не обнаруживают в течение длительного периода времени. Крысы и мыши часто ищут убежище от ненастной погоды или ищут источники пищи.

    Электропроводка привлекательна для грызунов, потому что она является привлекательным материалом для строительства гнезд. Медная проводка также помогает грызунам сохранять зубы острыми.Эти факторы, в свою очередь, приводят к созданию более эффективной проволочно-жевательной машины, и цикл продолжается.

    Проблемы с проводкой, связанные с грызунами, могут быть относительно очевидными. Провода будут изношенными или даже с очевидными признаками жевания. Настоящая проблема может заключаться в обнаружении пережеванных проводов в тех частях дома, где это может быть не так очевидно.

    Лучший способ предотвратить проблемы с электропроводкой от грызунов - сделать дом менее привлекательным. Это включает ограничение участков, куда мыши могут проникнуть.Это также связано с ограничением источников легкодоступной пищи для грызунов. Поместите продукты в пакетах или коробках в пластиковые контейнеры и надежно закройте их.

    Есть также средства отпугивания мышей в виде спреев, которые можно использовать рядом с проводкой. Также можно использовать ловушки-приманки для мышей или звуковые средства отпугивания грызунов. Это может быть дорогостоящая модернизация, но для защиты проводки можно использовать металлический кабелепровод.

    Важно, чтобы проблемы с проводкой от грызунов были решены немедленно, и если проблема серьезна, вероятно, потребуется связаться со специалистом.

    Как решить общие проблемы с проводкой

    Многие проблемы с электропроводкой относительно распространены, и большинство из них могут быть решены либо домовладельцем, либо, конечно, профессионалом. Знание разницы между незначительной проблемой и существенным нарушением кода, а также уровней опасности, связанных с каждой из них, может помочь вам выбрать правильный путь к решению.

    От перебоев и открытых распределительных коробок до заглубленных проводов и отсутствия розеток GFCI - вот некоторые распространенные проблемы с электропроводкой в ​​домах и шаги, которые можно предпринять для их решения.

    Зажим

    Частой проблемой, которая может вызвать проблемы с электричеством в доме, является чрезмерное освещение. Каждый осветительный прибор изготавливается с максимальной мощностью. Любые лампочки, помещенные в эти светильники, не должны превышать указанные значения. Перегорание - это когда мощность лампы выше, чем у ее светильника.

    Самая большая проблема с перекрытием - это тепло. Лампочка будет пытаться потреблять электричество до максимальной мощности. Когда это превышает значение приспособления, оно может нагреть приспособление и провода до точки потенциального плавления и образования дуги.Эта дуга может вызвать пожар.

    Решение проблемы перекрытия лампы начинается с простого просмотра максимальной мощности любых светильников, которые вы используете, и проверки того, что мощность ламп не превышает этого номинала. Поскольку до 1985 года производители не требовали номинальной мощности, определение номинальной мощности более старых светильников может быть более трудным. В таких случаях лучше всего ограничить максимальную мощность лампы до 60 Вт.

    Если вы заметили, что шнуры лампы теплые или даже горячие, это может быть признаком перехлеста.Действия по устранению проблемы следует предпринимать быстро.

    Распределительная коробка без крышки

    Открытые электрические распределительные коробки могут быть обычным явлением в некоторых домах, обычно на чердаках или в подвалах. Эти открытые коробки обычно являются результатом поспешного обновления или ремонта. Крышка или винты могли быть неправильно размещены, или лицо, проводящее ремонт, может не полностью осознавать важную роль, которую могут играть эти крышки. Чем старше дом, тем больше вероятность того, что покрывала пропали с годами.

    Назначение распределительной коробки - служить «пересечением» проводов, где они соединяются друг с другом. Важно понимать, что каждое из этих соединений увеличивает сопротивление и уровень нагрева, даже если он минимален. Чем больше соединений в распределительной коробке, тем больше тепла может быть выделено. Распределительная коробка служит для удержания выделяемого тепла и является важным элементом безопасности.

    Крышки распределительной коробки

    также помогают предотвратить повреждение проводов грызунами и минимизировать загрязнение от грязи и пыли.Крышка может предохранять изоляцию от контакта с электрическими соединениями и минимизировать попадание влаги на провода. Они также могут служить барьером от случайного контакта домовладельца с соединением, что создает опасность поражения электрическим током.

    Распределительные коробки без крышки выглядят некрасиво и могут только создать проблемы. Пожалуй, самое главное, это простое и недорогое решение, сделанное своими руками. Составьте список открытых распределительных коробок и их типов.Снимки каждого из них в вашем доме или хозяйственном магазине могут помочь вам получить правильные обложки. Отключите питание цепей, проверьте соединения и замените крышки. Несколько долларов и час или два могут сделать ваш дом более электрически безопасным.

    Огни мерцают в ветреную погоду

    Быстрое мерцание ваших огней при включении основного устройства можно считать относительно нормальным и не серьезным беспокойством. Однако, когда такое мерцание происходит в ветреную или штормовую погоду, это может быть проблемой.

    Во время шторма или сильного ветра линии электропередач могут трястись, дребезжать и подвергаться скачкам от ударов молнии. Подача электроэнергии по основным линиям электропередачи в дом может прерываться на короткое время или дольше. В некоторых случаях свет может просто мерцать.

    Если ваш дом - единственный в вашем районе, где возникают такие проблемы, проблема может заключаться в том, где к вашему дому подключается электричество. Если проблема затрагивает весь ваш дом, возможно, проблема связана с панелью автоматического выключателя.

    Однако если проблема мерцания огней ограничена полом или отдельными комнатами в вашем доме, это может быть другая внутренняя проблема в доме. Проверяйте комнату за комнатой и розетку за розеткой, чтобы попытаться локализовать проблему. Обратите внимание, работает ли основное устройство или работает ли система отопления, вентиляции и кондиционирования воздуха, когда возникает мерцание. Все это может дать ключ к разгадке потенциальной проблемы и указать на решение.

    Когда мерцание света во всем доме происходит во время шторма или сильного ветра, это может рассматриваться как проблема высокого уровня опасности, и вы можете обратиться в свою коммунальную компанию и, возможно, к электрику.Вы можете предоставить им полезную информацию о появлении мерцания, чтобы помочь им локализовать проблему.

    Слишком мало точек

    Большой проблемой для многих домовладельцев является то, что в их домах просто слишком мало электрических розеток. Эта проблема часто решается с помощью ответвителей питания, удлинителей и удлинителей. Это могут быть простые, доступные и эффективные решения, если следовать нескольким простым рекомендациям.

    • Разветвители питания предпочтительнее удлинителей, когда расстояние является проблемой.
    • Не накрывайте удлинители или разветвители питания чехлами, подушками или ковровым покрытием.
    • Разветвители питания и удлинители могут выделять тепло. Если прятать их под мебелью, это может усилить тепло и создать опасность возгорания.
    • Не натягивайте удлинители и удлинители.
    • Никогда не подключайте к удлинителю силовые приборы, такие как обогреватели.
    • Ни в коем случае не прокладывайте удлинители или кабели удлинителя через проезжие части или дверные проемы.

    Если в вашем доме очень мало розеток, возможно, пришло время подумать о модернизации.Помимо более безопасного и менее загроможденного жилого пространства, вы можете обнаружить, что дополнительные розетки обеспечивают исключительное удобство, особенно при добавлении настенных розеток с USB-портами. Этот проект лучше всего доверить профессионалам.

    Нет GFCI

    До появления розеток прерывателей цепи замыкания на землю (GFCI) около 800 человек умерли от поражения электрическим током в домашних условиях. Сегодня количество таких смертей сократилось на 75%. Очевидно, что торговые точки GFCI спасают жизни. Они также могут снизить риск разрушительных пожаров в доме и особенно ценны в тех частях дома, где присутствует вода, таких как ванная комната или кухня.

    GFCI встроен в саму розетку. Обычно это определяется меткой GFCI и / или красным переключателем сброса, расположенным в центре розетки, между двумя розетками. GFCI быстро определяет изменения в мощности, поступающей на любое подключенное к нему электрическое устройство, и немедленно отключает это питание. Это эффективно, когда небольшой электрический прибор, электрический фен или бритва вступает в контакт с водой, так как это может предотвратить удары током и возможное поражение электрическим током.

    В вашем доме должны быть розетки GFCI, по крайней мере, в ванных комнатах, кухнях и на открытом воздухе, особенно возле источников воды, таких как краны.Их можно относительно легко модернизировать, если домовладелец обладает некоторыми базовыми навыками и может следовать указаниям.

    После приобретения заменяемых розеток GFCI необходимо отключить питание помещения и стандартной розетки, которая заменяется. После отключения розетки и следования инструкциям по подключению, прилагаемым к новой розетке для замены GFCI, ее следует вкрутить в электрическую коробку и накрыть. Затем можно восстановить питание и проверить розетку.

    Если вам неудобно работать с электричеством или выполнять ремонтные работы, обратитесь к подрядчику по электрике.Добавление розеток GFCI - недорогой способ обновить домашнюю проводку и повысить безопасность. Их можно приобрести примерно по 10 долларов за штуку.

    Панель с замком

    Электрическая панель с кабельным подключением - это панель с большим количеством цепей, чем она предназначена для обслуживания. Проблему можно решить, заменив ее на плату большего размера или добавив боковую панель.

    Несмотря на то, что опасность перешитой панели может быть минимальной, это обычно считается проблемой нарушения кодекса и, вероятно, станет проблемой, если дом будет продан и домашний инспектор заметит проблему.Каждая схема должна быть четко обозначена и иметь свое место на панели.

    Провода с заколкой в ​​спину

    Подводка проводов к розеткам и выключателям была общепринятой практикой, которая часто использовалась в 1970-х и 1980-х годах, и с тех пор не одобрялась качественными подрядчиками по электротехнике. Удар в спину - это когда концы нейтрального или горячего провода обрезаются изоляцией, а оголенные провода вставляются в заднюю часть розетки. Кажется, что отверстия «цепляют» провода на месте. Хотя удары в спину сделали установку проще и быстрее, со временем она оказалась менее надежной, чем прикрепление проводов к винтовым разъемам.С тех пор было показано, что эта практика увеличивает опасность пожара.

    Чтобы убедиться, что розетки не защемлены, отключите питание цепи с помощью блока выключателя. Снимите розетку со стены. Если в его заднюю часть вставлены провода, значит, его следует заменить на розетку с винтовыми разъемами. Обычно это можно сделать как самостоятельный проект, но если у вас есть какие-либо проблемы, обратитесь к профессионалу.

    Оценка безопасности старой электропроводки

    Один только возраст не должен быть единственным фактором, определяющим, является ли система электропроводки безопасной или устаревшей.Некоторые электромонтажные изделия, например, алюминиевая проводка и розетки с заостренным штырем, могут быть не слишком старыми, но все же требуют внимания. Также необходимо учитывать, как изменились их собственные потребности в электричестве с годами, и достаточно ли их обеспечивает дом.

    В этом разделе мы покажем, как лучше определить старую проводку в доме. Мы покажем вам, на что обращать внимание при определении возраста старой проводки, и выясним, почему заземление является таким важным фактором безопасности вашей проводки.

    Определение старой проводки

    В вашем доме есть несколько подсказок, указывающих возраст проводки. Знание того, что нужно искать и что это означает, может помочь вам сузить кругозор вашей электрической системы. Также будет указано, когда и какие ремонтные работы и обновления были выполнены ранее. Вот несколько советов по выявлению старой проводки.

    • Проводка с ручкой и трубкой: Это самая старая проводка, которая встречается в домах, часто в домах, построенных до 1940 года. Для этого используются изолирующие ручки, трубки и отдельные участки горячей и нейтральной проводки.Из-за возраста и загрязнения может быть сложно определить разницу между горячим и нейтральным проводами. Он не заземлен и должен быть удален и заменен.
    • Проводка с оболочкой: Используемая в строительстве до 1948 года, это проводка, покрытая свинцом, и ее следует снимать и заменять, поскольку она опасна с точки зрения электричества и из-за содержания в ней свинца.
    • Электропроводка с жесткой резиновой оболочкой: Используемая в жилищном строительстве в период с 1950 по 1980 год изоляция часто разрушается и создает опасность искрения и пожара.Эта проводка потенциально достаточно опасна, поэтому ее следует профессионально проверять / тестировать каждые несколько лет.
    • Проводка освещения из ПВХ без CPC: Используемая в основном в 1970-х годах, это проводка, которая не заземлена с помощью защитного проводника цепи и больше не считается приемлемой в конструкции. Однако, если он в хорошем состоянии и прикреплен к приспособлениям класса II, он может оставаться на месте.
    • ПВХ черный и красный: Это кабели ПВХ с красными и черными жилами и неизолированным медным заземлением.Это одна из самых современных проводок, используемых в строительстве с 1980 года. Пока установка и модификации были выполнены правильно, не должно быть никаких опасений по поводу этой проводки.

    Электрик сможет быстро определить возраст проводки и даже проверить целостность изоляции.

    Без земли

    Насколько важно, чтобы ваш дом и его электропроводка были правильно заземлены? Если заземление отсутствует или плохое, вы можете в конечном итоге служить этим заземлением, а это означает, что вы больше подвержены ударам электрическим током или даже поражению электрическим током.

    С годами мы все больше осознаем ценность твердого заземления для отвода паразитного и / или высокого напряжения на землю, а не через приборы и схемы. Учитывая количество дорогого электронного оборудования в современных домах, оно более ценно, чем когда-либо. Короче говоря, если ваш дом не заземлен должным образом, вы подвергаете риску свою семью, дом и электронику.

    Чтобы определить, заземлены ли розетки в вашем доме, посмотрите, есть ли у них три контакта.Третий контакт указывает на то, что розетка заземлена. Даже если одна розетка заземлена, это не обязательно означает, что все розетки заземлены. Вам нужно будет проверить заземление каждой розетки с помощью тестера цепей.

    Простой тестер цепей прост в использовании. Вставьте зонд с красной проводкой в ​​меньшую вертикальную щель розетки и большую щель розетки. Если он горит, розетка заземлена. Если он не загорается, поменяйте местами датчики. Если при этом загорается индикатор, значит, он заземлен проводами наоборот.Если по-прежнему нет света, розетка не заземлена. Конечно, если вам неудобно проверять что-либо электрическое, обратитесь к профессионалу. Профессионал также может определить, достаточно ли заземлен ваш дом.

    Можно ли сохранить старую проводку?

    За исключением старой проводки с ручкой и трубкой, большую часть старой проводки можно оставить в эксплуатации, если она по-прежнему сохраняет свои изоляционные свойства, соединения надежны и любой ремонт или модернизация были выполнены надлежащим образом. В интересах домовладельца заменить старую проводку с ручкой и трубкой и заменить старые коробки предохранителей на автоматические выключатели, особенно если предохранители рассчитаны на 30 ампер или более.

    При наличии старой проводки ее может проверить электрик, который измерит изоляционные свойства, правильно ли она заземлена и надежны ли соединения. Чем старше проводка, тем важнее может быть проверка.

    Когда заменять старую проводку

    Когда следует заменять старую проводку? Первым делом всегда должна быть безопасность. Следует заменить старую проводку, если она создает потенциальную опасность поражения электрическим током или возгорания. К таким ситуациям относятся:

    • Использование старой ручки и проводки трубки
    • Электропроводка старше 30 лет
    • Электропроводка, не прошедшая испытания на эффективность изоляции
    • Если освещение часто мерцает
    • Хрупкая проводка
    • Автоматические выключатели часто срабатывают
    • Незаземленная проводка
    • Проводка настолько запутанная и беспорядочная, что создает опасность

    Кроме того, домовладелец может рассмотреть возможность замены или модернизации проводки, если проводка больше не соответствует его потребностям или создает неудобства.К таким ситуациям относятся:

    • Чрезмерное использование удлинителей или удлинителей
    • Неудобные настенные электрические розетки
    • Недостаточно электрических служб, выключателей или розеток для сегодняшних нужд

    Замена существующей проводки - занятие не из дешевых, но оно может принести большие дивиденды в виде безопасности и удобства. Возможно, вам не придется заменять или обновлять проводку, но, возможно, об этом стоит подумать.

    Преимущества перехода на медную проводку

    Модернизация вашего дома до современной медной проводки имеет множество преимуществ, наиболее важным из которых является проверенный и безопасный проводник электричества.Поскольку он обладает высокой проводимостью, он эффективен даже при длинных участках проводки, а соединения обеспечивают минимальное сопротивление.

    Хотя медь стоит недешево, она определенно более доступна, чем другие металлы с аналогичной проводимостью, такие как золото и серебро. Медь также эластична и гибка, что делает ее достаточно пластичной для использования в различных обстоятельствах, когда требуются проводка и электрические соединения.

    Еще одним аспектом, который делает медь ценной в электропроводке, является ее термостойкость.Наконец, медная проводка зарекомендовала себя как надежный и проверенный выбор, когда речь идет о безопасности и надежности. Это дает домовладельцам больше уверенности и душевного спокойствия. Когда дом указывается как особенность, он может повышать ценность и служить аргументом в пользу продажи дома на рынке.

    Различия между алюминиевой и медной проводкой

    Благодаря своей проводимости и надежности медь всегда считалась стандартом для электропроводки. Алюминий широко использовался в 1970-х годах, а из-за роста стоимости меди в 1990-х годах его использование возобновилось.Вот преимущества и недостатки каждого из них.

    • Преимущества медной проводки: Медь имеет высокую проводимость, гибкость, термостойкость и надежность. Его чаще всего выбирают профессионалы.
    • Недостатки медной проводки: Медная проводка может быть дорогостоящей, особенно при выполнении полной замены проводки. Медь также физически тяжелее, и ее сложнее установить, особенно при длительных пробегах.
    • Преимущества алюминиевой проводки: Алюминиевая проводка значительно дешевле медной.Он гибкий и легкий. Это преимущество, в частности, для установок с длительным сроком эксплуатации.
    • Недостатки алюминиевой проводки: При неправильной установке алюминиевая проводка может создать больший риск возгорания. Поскольку он легче нагревается и охлаждается, качество изоляции со временем может ухудшиться, а соединения ослабнут. Это может создать опасность искрения, поражения электрическим током и пожара.

    В случае финансовой целесообразности медная проводка считается первым выбором профессионалов в области электротехники.

    Как безопасно удалить и утилизировать старую проводку

    Чтобы безопасно утилизировать провода в старом доме, нужно знать разницу между электрическим кабелем и проводом, кабельной антенной или коаксиальным кабелем кабельного телевидения, идентифицирующими старые домашние телефонные провода.

    Телефонные кабели или провода: Сегодня во многих домах больше не используются проводные телефоны, но провода остались. Если вы захотите очистить эти провода, это можно сделать безопасно, поскольку они не содержат питания. Обычно это более тонкие кабели с резиновым покрытием светло-серого цвета.Внутри они содержат очень тонкие разноцветные провода. Удалите старые телефонные розетки и / или найдите кабель, проходящий через потолок чердака или подвала. Начните разрезать и протягивать телефонные провода через стены. В большинстве случаев, если они не были частью первоначальной конструкции, любое место, где они могут быть физически установлены, будет видно.

    Старая электропроводка: Крайне важно быть уверенным в том, что старая электропроводка больше не используется, прежде чем снимать ее.Несоблюдение этого может привести к поражению электрическим током или возгоранию. После того, как старая неиспользуемая проводка будет четко идентифицирована, удалите ее из любых соединений, включая розетки, выключатели и розетки. Провода обычно лучше доступны в подвальном потолке или на чердаке. Полностью удалить старую электропроводку может быть непросто, потому что много раз она была частью первоначальной конструкции, когда стены были открыты. Часто их прикрепляли до того, как штукатурка или стеновая плита были наложены.

    Коаксиальный кабель антенны или кабельного телевидения: Это толстый кабель с черным экраном, который часто проходит из комнаты в комнату в доме, соединяя телевизоры с внешней антенной или местной кабельной системой.Их можно удалить, отрезав концы разъемов в каждом месте, удалив все разветвители, которые могут быть в «сети», и протянув кабели через стены.

    Электропроводку, особенно содержащую медь, следует утилизировать или даже продать в лом. Удаление старой неиспользуемой проводки должно быть частью любого проекта модернизации или изменения проводки, чтобы предотвратить опасность путаницы в будущем.

    Сделай сам или нанять подрядчика?

    Понимание основ электричества и того, как работает домашняя система электропроводки, может иметь большое значение для повышения уверенности в себе, что делает все самостоятельно.При этом на карту поставлено гораздо больше в замене проводки, чем в замене кухонного шкафа. В конце концов, шкаф не сотрясет вас, не ударит током или не вызовет разрушительный пожар.

    Итак, когда вам следует попробовать выполнить электрический проект самостоятельно, а когда вам следует связаться с профессионалом? Ответ может заключаться в том, что у вас возникнет чувство дискомфорта по поводу проекта. Возможно, вы захотите начать с относительно простой замены розетки или переключателя. Всегда проверяйте, отключено ли питание цепи, с которой вы работаете.Обратитесь за помощью к более опытному другу или родственнику. По мере того, как вы узнаете, ваш страх перед работой с электропроводкой может уменьшиться, хотя здоровое уважение к электричеству всегда полезно поддерживать. Вы можете получить высшее образование, чтобы научиться устанавливать потолочный вентилятор или встраиваемое освещение.

    Однако в какой-то момент даже уверенный в себе домашний мастер захочет обратиться к профессиональному подрядчику по электрике, особенно для проекта электромонтажа всего дома или установки 220-вольтного соединения. Оставайтесь в своей зоне знаний и комфорта.Нет ничего постыдного в том, чтобы просить о помощи.

    Электробезопасность

    Хотя вам не нужно бояться работы с электричеством, каждый должен с уважением относиться к его возможностям. Он может не только вызвать шок, привлекающий внимание, но и стать причиной поражения электрическим током и пожара с повреждением имущества. Если вы не знаете, что делаете, обратитесь к профессионалу.

    При этом, если вы чувствуете уверенность в своих знаниях и навыках, вы все равно хотите предпринять обычные шаги, чтобы защитить себя.Это включает в себя отключение питания переключателем, автоматическим выключателем, а затем тестирование цепи для проверки отсутствия питания. Этот простой процесс будет иметь большое значение для вашей безопасности при работе с электричеством и проводкой.

    При работе с электричеством обязательно используйте изолированные инструменты с прорезиненными или иными изолированными ручками. Сюда входят отвертки, кусачки, плоскогубцы и плоскогубцы. Изолированные перчатки могут обеспечить защиту от острых концов проводки и ударов.Повышенное внимание к вашей безопасности может укрепить уверенность при работе с электричеством.

    Электромонтажные работы своими руками

    Электромонтажные работы своими руками помогут вам сэкономить деньги, так как они помогут вам обновить ваш дом. Вот некоторые из наиболее распространенных проектов, которые вы можете сделать своими руками.

    • Переключатели для модернизации: Переход с простого переключателя на кулисный или диммерный - несложное дело. После отключения питания переключателем и автоматическим выключателем снимите крышку переключателя и выключите его из настенной коробки.Удалите провода и держите их отдельно друг от друга. Установите новый переключатель, следуя прилагаемым инструкциям, вставьте устройство обратно в настенную коробку и переустановите. Снова включите питание цепи и проверьте. Если он работает правильно, установите крышку переключателя на место.
    • Замена розеток: Как и замена выключателей света, замена розеток является относительно простым процессом. Отключите питание цепи, снимите старую розетку и замените ее новой. Верните питание и верните выключатель крышки, если он работает правильно.
    • Добавить потолочный вентилятор: Хотя это немного сложнее (и тяжелее), заменить потолочный светильник на вентилятор можно всего за час или два. Обычно это выполняется двумя людьми, и при работе с автоматическим выключателем необходимо соблюдать меры предосторожности.
    • Заменить старые осветительные приборы: Замена старого освещения на более современное - еще один простой проект «сделай сам», если вы просто будете соблюдать меры предосторожности и инструкции. Во многих случаях это вопрос удаления и замены.

    Не позволяйте страху помешать вам расширить свои возможности DIY.Проведите исследование, используйте подходящие инструменты, при необходимости получите помощь и уважайте электричество. Вы можете быть удивлены тем, что вы можете сделать.

    Начни сегодня

    Вас беспокоит, что свет слишком часто мигает? Вы обеспокоены тем, что проводка в вашем доме небезопасна или не отвечает требованиям? Может ли установка новой розетки с портом USB сделать вашу жизнь более удобной? Возможно, пришло время проявить это здоровое уважение к электричеству, чтобы начать исследовать, на что вы можете быть способны. По крайней мере, вы сможете составить список желаний, который может включать в себя очистку старой проводки и выполнение некоторых обновлений, даже если это означает получение профессиональной помощи.

    Что добавит новое освещение к внешнему виду вашего дома? Будет ли полезна новая или две розетки в нескольких комнатах? Начните сегодня и наслаждайтесь безопасностью, мощностью и удобством обновления вашей электрической системы.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
