Подключение распаечной коробки: Cоединение проводов в распределительной коробке: фото, видео

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.

• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.

• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.

• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

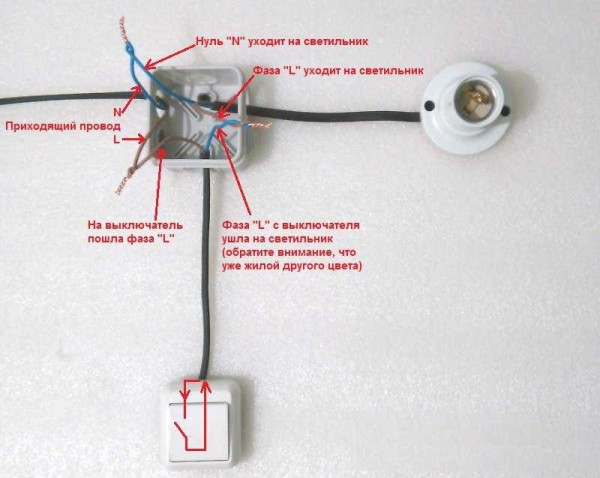

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.



















Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.



• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Установка распаячных / соединительных коробок

Элетромонтажные работы › Услуги › Монтаж электроснабжения ›

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Виды распред коробок

По материалу корпуса коробки делятся на:

• Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
• Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

• Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

• Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
• Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

• Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

​

• Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость.
  Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

​

Установка распределительной коробки

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

​

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

Внутренние распределительные коробки

Монтаж внутренней распределительной коробки следует проводить в следующем порядке:

• штробление стен для подвода проводов к коробке;
• создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
• нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
• после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
• соединить провода;
• закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.

Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.

Внешние распределительные коробки

Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.

Соединение проводов

​

Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.

Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:

1. Концы проводов на 1,5-2 см освобождаются от изоляции.
2. В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
3. Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
4. С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
5. Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
6. Провода после соединения проверяются и укладываются в коробку, закрывается крышка.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и вообще они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещены внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

  Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

  По сути, в распределительной коробке используются клеммы трех типов:

  1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

     Одновинтовые клеммы внутри распределительной коробки

  2. Винтовые зажимы для сборных шин. Жилы кабелей вставляются в собственные отверстия, а затем надежно фиксируются путем завинчивания. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

     в распределительной коробке

  3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

     Клеммный соединитель Easy Connect, не требующий технического обслуживания

  Круглые или квадратные распределительные коробки

  Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

  Сильноточная распределительная коробка — изображение предоставлено Bartec

  Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

  Распределительная коробка необслуживаемого типа

  Подключение распределительной коробки

  В этом разделе объясняется, как выполнить электромонтаж распределительной коробки традиционного или стандартного типа. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

  Соединение двух отрезков провода вместе

  Дважды проверьте, отключено ли питание и подсоедините распределительную коробку, как показано ниже:

  Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки0003

  Создание ответвления с помощью распределительной коробки

  Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

  Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

  Крепление кабелей к соединительной коробке

  С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

  Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

  Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

  Какие цветные провода какие?

  Цвета проводки для Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

  Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

  	Before March 2004	After March 2004
  Live	Red	Brown
  Neutral	Black	Blue
  Земля	Зеленая и желтая или оголенная жила	Зеленая и желтая или оголенная жила

  Крепление распределительной коробки после установки

  Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

  Детали распределительной коробки

  Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

  Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

  Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

  В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

  Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

  Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

  После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

  Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

  Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

  10 главных ошибок в электротехнике | Семейный мастер на все руки

  Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару. Вот что нужно искать и как исправить то, что вы найдете.

  1 / 10

  Семейный мастер на все руки

  Выполнение соединений вне электрических коробок

  Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

  Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

  2 / 10

  Семейный мастер на все руки

  Слишком короткие провода

  Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

  Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

  3 / 10

  Семейный мастер на все руки

  Оставление незащищенного кабеля в пластиковой оболочке

  Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

  Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

  4 / 10

  Семейный мастер на все руки

  Плохая опора для розеток и выключателей

  Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

  Решение: добавьте жесткие распорки для электрических коробок | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

  5 / 10

  Семейный мастер на все руки

  Установка трехгнездовой розетки без заземляющего провода

  Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

  6 / 10

  Семейный мастер на все руки

  Встраиваемые коробки за поверхность стены

  Ошибка: Открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

  Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

  7 / 10

  Установка кабеля без зажима

  Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

  Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

  8 / 10

  Переполнение электрических коробок

  Ошибка: Коробка слишком мала | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

  Решение: Установите ящик большего размера | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

  • 1 – для каждого горячего и нейтрального проводов, входящих в коробку
  • 1 – для всех заземляющих проводов вместе
  • 1 – для всех кабельных зажимов вместе
  • 2 – на каждое устройство (выключатель или розетка? но не светильники)

  Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

  9 / 10

  Поменять местами горячий и нейтральный провода

  Решение: Определите нейтральный контакт | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

  Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

  10 / 10

  Семейный мастер на все руки

  Подключение GFCI в обратном направлении

  Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе.
