Компьютерная розетка RJ-45 применяется вместо параллельной прокладки, различных кабелей. Часто используется для подключения Wi-Fi-роутеров. Интернет-розетки отличаются от обычных электрических, поэтому для установки нужно знать некоторые правила.

Особенности устройства

Внешняя часть изделия — это панель, где есть гнездо под кабель (патч-корд). Внутри такой розетки находятся клеммы, контакты для коммутационного шнура. Последний называется «витая пара», так как имеет скрутки по два провода. Всего их восемь. Подключение к контактам (кроссировка) происходит по строгой схеме. Для удобства каждый проводок имеет свой цвет.

Кабели делятся на экранированные и неэкранированные. Для защиты от помех в сетях с нормальным заземлением применяется фольга.

Патч-корды бывают двух- и четырехпарными. Они отличаются по скорости соединения:

1. Если витых пар — две, передача будет максимум 1 Гб/с. Это, скорее, офисный вариант.
2. Четырехпарные дают возможность разогнаться до 10 Гб/с.

Виды



Все интернет розетки различаются по нескольким параметрам:

• Характеру крепления. Могут быть внутренними и наружными. Первые врезаются в стену, вторые накладываются сверху. Для внутренних предварительно монтируется «стакан» из пластика для защиты.
• Наружные устанавливаются с помощью накладной панели. Размещаются часто на высоте 10–12 см от пола.
• Числу разъемов. Бывают двойные, одинарные, терминальные, комбинированные. Разъемов — четыре или восемь. В комбинированных, кроме RJ-45, встречаются другие интерфейсы, например, USB, HDMI.
• Скорости соединения. Среди множества типов особо выделяются категории 3, 5e, 6. Скорость — 100, 1 000 Мбит/c, 10 Гбит/c соответственно. Расстояние — до 55 м.

Особенности монтажа

Подключение интернет-розетки не представляет особой сложности. Порядок действий — такой:

1. Кабель помещается в специальный канал. Иногда прячется под пол или используется потолок. Можно просто закрыть плинтусом. Это нужно, чтобы подстраховаться от обрыва, излома, улучшить дизайн. Размер канала должен быть на 25% больше суммы диаметров помещенных проводов. Прокладывается всегда под прямым углом.
2. Если модель — врезная, конец витой пары вытягивается через подрозетник. При накладном варианте край остается незакрытым. Оставляется примерно 0,5–1 м кабеля, чтобы было удобно работать.
3. От кончика отмеряется 7–8 см. Изоляция и защитная пленка кабеля здесь снимаются. Желательно взять особый инструмент — стриппер, хотя подойдет простой канцелярский нож.
4. Провода раскручиваются, разделяются, выпрямляются. Дальше подключение зависит от количества пар.

Четырехпарное соединение

При установке компьютерной розетки с кабелем из четырех пар выполняется следующее:

• Корпус разбирается: снимается крышка. Например, у популярной модели Legrand Valena для этого нужно повернуть интернет-розетку к себе задней частью и повернуть примерно на 90º фиксатор. В других изделиях, как правило, все интуитивно понятно.
• На розетке есть пазы, наклейки со схемой подключения. Бывает два варианта: T568A (тип A) и T568B (B). В России обычно применяется подключение типа B. Оно предпочтительнее, хотя современное оборудование иногда способно не только распознать схему, но даже подстроиться под нее. Схема коннектора должна соответствовать.
• Провода вставляется в клеммы (распиновка). Их окраска совпадает с цветом контакта. После обрезки оставляется 10–12 мм. Причем изоляция должна начинаться выше защелки.
• Зажимается провод, и проверяется сигнал. Можно использовать обычный электрический или кабельный тестер.
• Отрезаются лишние куски проводков.
• Одевается лицевая часть розетки.
• Изделие крепится на поверхности стены или врезается. Для установки подрозетника есть специальные рамки. В последнее время их чаще делают из алюминия. Точность «посадки» можно узнать с помощью уровня электрика.
• Еще раз проверяется подключение установленной интернет розетки к сети.

Изделие с кабелем на две пары

Если кабель будет двухпарным, начинается монтаж так же. Подключение похоже, но имеет особенности:

1. В кабеле вместо восьми проводов будет четыре. Они вставляются в контакты по цветам, соответствуют схеме A или B.
2. Дальше — по тому же принципу: обжим, соединение частей корпуса розетки, установка на место, проверка.

Незадействованным двум парам можно найти применение. Они пригодятся, например, для еще одного соединения LAN или цифровой телефонной линии.

Правильный обжим

Как подключить интернет розетку, чтобы соединение было надежным? Для работы решающее значение имеет обжим. Чтобы провода хорошо сидели в клеммах, их не нужно зачищать. При плотном соединении с контактом изоляция разрезается сама.

Площадки с контактами включают две острые маленькие пластины. Причем расстояние между ними — такое же, как сечение медной жилки провода. Когда последний попадает на место, пластины снимают изоляцию, замыкают цепь. Такие контакты между пластинками и медными жилками очень надежны.

Однако есть необходимое условие: проводок должен вставляться до упора. Чтобы просунуть его на нужное расстояние, можно взять инструмент — специальные клещи. Хотя вместо них подойдет обычная отвертка или нож. Работать придется очень аккуратно, так как проводок легко повредить.

Подключение оборудования

Чтобы подключить ноутбук к интернет-розетке нужен специальный сетевой шнур. На его концах находятся коннекторы — пластиковые устройства для соединения с разъемом RJ-45. Для соединения с четырехпарным кабелем нужно пройти ряд шагов:

• С проводов снимается изоляция. Они раскручиваются, выпрямляются.
• Изучается цветовая схема. Проводки распределяются, обрезаются (10–12 мм).
• Вставляются в коннектор вместе. Для этого хорошо прижимаются один к другому. Еще раз проверяется правильность. Причем схема на коннекторе должна быть такой же, как в интернет-розетке.
• Делается обжим.

Ошибки новичков



При самостоятельном подключении не всегда удается все сделать правильно. К распространенным ошибкам относятся:

1. Зачистка концов витой пары «для надежности». Как правило, сказывается опыт работы с обычными розетками. Передача от зачистки качественнее не будет. Лучше подойти ответственнее к обжиму.
2. Излишняя зачистка изоляции с кабеля, иногда — вплоть до подрозетника. Скорость, надежность сигнала при этом ухудшаются.
3. Витые пары нежелательно раскручивать больше, чем на 13 мм. Возможны ошибки в работе (crosstalk), сложности при загрузке информации.
4. Выбор некачественных моделей. Лучше взять изделия проверенных производителей, так как они обычно служат долго.
5. Розетка собрана по схеме B, а коннектор — A, или наоборот. Например, если устройство подключал кто-то другой, соединительный шнур — новый, придется все проверить.
6. Чересчур длинный конец кабеля. Часто ошибка выясняется уже при креплении к стене. Кабель не помещается в подрозетник. В итоге приходится повторять весь процесс подключения еще раз после обрезки. Достаточно длины 15–20 см.

Игнорирование услуг специалистов. Если технических знаний, навыков — мало, лучше обратиться за помощью.

Некоторые производители

Производителей на рынке много, в том числе представлены отечественные, но в большинстве случаев встречаются изделия китайского производства. Китайская продукция традиционно уступает остальным.

Хотя в последнее время розетки из Поднебесной становятся заметно лучше, чем раньше. К лидерам же отрасли можно отнести, например:

• Lezard. Лицевая часть и рамка крепятся на болтиках. Контактная пластина внутри — на зажимах. Все поддается обычной отвертке.
• Keystone. Выпускает удобные розетки с несколькими востребованными разъемами («камнями») на панели: видео-, Mini-DIN и пр.
• Legrand.
• Digitus.
• VICO.

Модели от Legrand, Lezard и многих других производителей собираются практически одинаково. С остальными марками обычно несложно разобраться. Отличается только внутреннее устройство, главное же — правильная распиновка, качественный обжим. Хорошие марки обязательно имеют инструкцию по монтажу.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

монтаж и проверка подключения, варианты применения

Для обеспечения бесперебойного проводного интернета, достаточно с умом проложить кабель и вмонтировать правильную розетку. Внутри розетки находятся жилы интернет-провода. От того, как была подключена интернет-розетка, зависит скорость интернета.

Содержание

• Что такое интернет-розетка
  • Классификация информационных розеток
• Для чего используют интернет-розетки
• Варианты применения интернет-розеток
• Стандарты подключения
• Схема подключения по цветам
• Прокладка кабеля в стенах
• Монтаж и подключение сетевой розетки
  • Подключение RJ-45 проводом на две витые пары
  • Осуществление обжима проводов на контактах розетки
• Подключение сетевого кабеля к розетке
  • Как подключить настенную розетку
  • Как подключить внутреннюю розетку
• Прокладка «витой пары»
• Подключение розеток Legrand
• Подключение интернет-розетки Schneider
• Ошибки при подключении

Что такое интернет-розетка

Специальный разъем, рассчитанный для проводки кабеля витая пара. Сама проводка состоит из восьми отдельных проводков из меди, которые переплетаются в четыре пары. Эта система позволяет передавать скоростной инет без перебоев. Ответный разъём имеет название RJ-45/8p8c.

Классификация информационных розеток

Специалисты компьютерной области группируют сетевые гнезда по трем характеристикам:

• Число доступных разъемов (одинарные, двойные, терминальные и комбинированные).
• Способность пропускать канал с информацией.
• Принцип установки (внутри стены, поверх стены).

Для чего используют интернет-розетки

Обзор и настройка модема D-Link Dir-320

Для соединения с сетью мастер прокладывает длинный электрокабель, который присоединяется к щитку, а второй конец подключает к компьютеру. Спрятать провод можно в плинтус или сложить за мебелью. А что делать, если речь идет не об одной технике, требующей соединения (телевизор, приставка…)? Исходя из этого, лучше подумать на будущее, как подключить интернет-кабель, и провести скрытую проводку.

Важно! Для обычного роутера характерно 4 выхода. Отталкиваясь от этого, нужно проложить такое же количество сетевых шнуров в комнаты. Обжатые концы собрать воедино и подключить к LAN порту.

Варианты применения интернет-розеток

Область использования информационной розетки весьма обширная. Широко востребованы они в специализированных помещениях:

• в офисах и аудиториях;
• интернет-клубах и электронных библиотеках;
• мастерских для ремонта и обслуживания гаджетов и компьютерной техники.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Обратите внимание! Наличие разъемов под витую пару является обязательным условием для серверных помещений. За счет этого обеспечивается подсоединение компьютерных станций для работы.

Быстрое развитие техники, обусловлено потребительскими потребностями. Очень востребованы поисковые инструменты в сфере образования, начиная от садика и заканчивая институтом.

Для работников, занимающихся компьютерами и прочей техникой для офиса, наличие такого рода гнезда обязательно.

Еще одним примером, где их монтаж считается обязательным условием, — это корпоративные или государственные службы (банки, хранилища, суды и прочее). Таким образом, максимально предотвращается утечка информации.

Стандарты подключения

Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.

Генератор ников

Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:

• TIA/EIA-568-B;
• TIA/EIA-568-А.

Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.

Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар.

Схема подключения по цветам

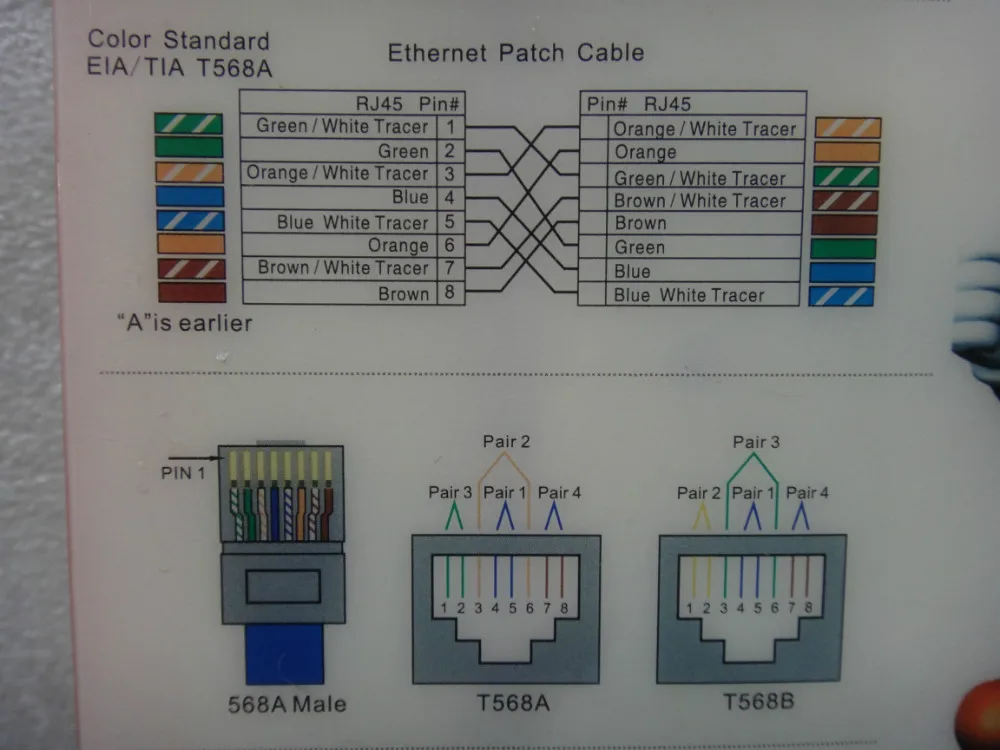

Для подключения интернет-розетки разработано две схемы. Детальнее следует разобрать второй вариант — T568B. Первая схема практически не используется.

Обратите внимание! Для частных домов и квартир применяют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.

Используя двухпарный кабель, первые три электропровода укладываются, отталкиваясь от схемы «В», зеленый цвет присоединяется к контакту под номером шесть. На фото подробно можно рассмотреть схему подключения интернет-кабеля.

Прокладка кабеля в стенах

Процесс монтажа проводки внутри стены — это решение непростое, но правильное. Главным достоинством является отсутствие шнуров под ногами и аккуратный вид комнаты. К недостатку относится проблематичное устранение неполадок, в случае необходимости.

Важно! Неэкранированная пара изготавливается из меди. Металл чувствителен к электромагнитным помехам. Необходимо соблюдать расстояние между проводкой для компьютера и электричества. Оно должно составлять не меньше 50 см.

Алгоритм действий:

1. Разметка трассы. Сетевой кабель ограничен по радиусу изгиба, стоит это учитывать при планировке штробы. Каждый кабель имеет технические характеристики, с которыми нужно ознакомиться перед использованием.
2. Подборка кабеля. Надежность — главное достоинство. Для подключения сети лучше приобрести UTP 5 категории. Основные требования к кабелям: радиус изгиба, растягивающие усилие, гарантия качества.
3. Монтаж. Кабель следует спрятать в гофру. Диаметр гофрированной трубы должен быть больше, чем у проводки. В штробе закрепляется при помощи гипсовой стяжки.

Монтаж и подключение сетевой розетки

Витую пару маскируют в канале или прячут в плинтусе. 8 сантиметров нужно отступить от края, затем удалить оболочку.

Для начала разбирается корпус, а потом отсоединяется лицевая часть.

Обратите внимание! На обратной стороне расположена схема подключения (два вида «А» и «В»). Следует подключаться, используя второй способ.

Следующее, что необходимо сделать — обжать провода в клеммах. Используя зажим, надо зафиксировать провод и проверить сигнал. Для этого подойдет планшет или телефон.

Убедившись в исправности, лишняя часть обрезается и собирается весь механизм. Достаточно просто соединить две части. Закрепить в/на стене, проверить работу.

Подключение RJ-45 проводом на две витые пары

Вся подготовка идентична предыдущему варианту. Для коммутирования понадобится всего четыре проводника. Придерживаясь схемы, задействуются контакты. После обжима производится сборка и установка, а затем — проверка сигнала.

Обратите внимание! Провод с двумя витыми парами применяется для передачи информации со скоростью не больше 1 Гб/с. Если скорости недостаточно, придется по новой проложить кабель и выполнить все работы по монтажу.

Осуществление обжима проводов на контактах розетки

Работа системы напрямую зависит от обжима. Не стоит производить зачистку тонких проводков. Контакты так устроены, что плотно заведенный проводник разрезает изоляцию и дает коммутацию с медной жилой.

Подключение сетевого кабеля к розетке

Информационные гнезда делят на два вида:

• Внутренние. Монтируется вглубь стены короб, затем фиксируется контактная часть и маскируется все панелью.
• Наружные. Корпус монтируется поверх стены.

Обратите внимание! Розетки различают по количеству точек подключения (одинарные, двойные).

Как подключить настенную розетку

В середине находится обозначение с правильным соединением проводов. Корпус следует прикрепить к стене входным отверстием для компьютера вниз, а кабеля вверх. На 5 см снимается изоляция с витой пары. Главное, чтобы не зацепить изоляцию проводников.

На плате находится пластиковый хомут. В него заводится проводник и подсоединяется так, чтобы зачищенный кусок находился ниже хомута.

К микроножкам подводятся провода нужного цвета. В момент, когда проводник проходит ножи, будет слышен характерный щелчок.

После распределения всех проводников лишние кусочки обрезаются, и одевается крышка.

Как подключить внутреннюю розетку

Первое действие — разобрать корпус, повернув крыльчатку. После этого снимается пластина, на которой контакты. Третий шаг — обжим клемм. Провода следует закрепить зажимом и провести предварительную проверку. Если все работает, удаляется лишнее и все собирается. Последним этапом будет закрытие лицевой панелью внутренностей.

Прокладка «витой пары»

Если помещение строится с нуля, тогда все просто. Витая пара прячется в гофре, затем укладывается с другими коммуникациями. Не стоит забывать о количестве проводков, которые заводятся. Диаметр также важен (+25 % от общей суммы).

Если ремонт происходит путем создания новых каналов, стоит учесть, из чего сделаны стены комнат.

Обратите внимание! Работая с бетонной стеной, следует помнить, что пыли и грязи будет много. Предварительно нужно будет освободить комнату от посторонних предметов и подготовить одежду для работы: плотную верхнюю одежду, головной убор, очки, перчатки, респиратор и ботинки.

Глубина канала штробы составляет 35 мм, а ширина — 25 мм. Делаются они только под углом 90%.

Подключение розеток Legrand

Для подключения разъемов и гнезд применяют витую пару. Каждая жила имеет свой цвет. Почти все локальные сети применяют для соединения разъема RJ-45.

Процесс подключения данной модели ничем не отличается от других. Можно использовать схему «А» или «В».

Первый шаг — добраться до коннектора. А дальше все как обычно: после установки розетки в посадочное гнездо, закрепить ее винтами.

Подключение интернет-розетки Schneider

Французские модели фирмы Schneider, позволяют подключиться сразу двум компьютерам. Для этого понадобятся пассатижи, нож (канцелярский), обжим.

При помощи ножа нужно снять верхний слой изоляции (4 см от конца). На двух кабелях зачистить кончики, и по очереди подсоединить их к клеммникам. После этого зажимаются клеммы, а затем прикрепляется на свое место.

Ошибки при подключении

В процессе установки и подключения многие допускают ошибки. Вот некоторые из них:

• Не был проверен тип соединения. Следует внимательно проверить кроссировку коннектора, после этого приступать к распределению проводов.
• Во время зачистки была нарушена целостность провода.
• Лишний длинный провод может влиять на работу. Для работы достаточно 20 см.
• Если все сделано правильно, но результата нет, значит сама розетка неисправна.

Обратите внимание! Зная, как правильно подключать интернет-розетки, можно самостоятельно менять домашнюю сеть. Главное правило — следовать схеме и не перепутать цвета.

Установить их не составит особого труда, а конечный результат приятно порадует.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как подключить розетку за 6 простых шагов [Руководство домовладельца]

Эндрю Моссман

Основатель и генеральный директор Homeworx

Представьте себе:

Наконец-то вы купили звуковую систему своей мечты. Вы готовы стильно слушать любимые альбомы и создавать настроение в своем доме. Вы установили это. Смотрится красиво. Вы идете, чтобы включить его, и…

…понимаете, что розетки нет.

Многие домовладельцы сталкиваются с проблемой необходимости иметь больше электрических розеток, чем может предложить их помещение. Это может разочаровать при проектировании комнаты и вынудить домовладельцев использовать громоздкие и непривлекательные решения, такие как удлинители.

Если вы давно хотели, чтобы в вашем доме было больше доступных вам розеток или чтобы ваши розетки были обновлены, вы не одиноки. Хорошие новости? Это проект, который вы можете легко сделать своими руками!

Многих пугает мысль о том, чтобы самостоятельно выполнять электромонтажные работы, но мы здесь, чтобы сказать вам, что когда вы вооружены знаниями, вам нечего бояться.

Если вы хотите узнать , как подключить розетку , вы пришли в нужное место. Разбираем:

• То, что вам нужно
• Преимущества подключения новой розетки
• Действия по безопасному подключению розетки

Готовы начать? Читайте дальше, чтобы узнать все, что вам нужно знать!

Причины подключить розетку

Почему бы просто не использовать удобный удлинитель? Это работает достаточно хорошо.

Правда в том, что проводка новой розетки дает множество преимуществ, в том числе:

• Безопасность – Удлинители могут быть удобными, но когда дело доходит до безопасности, они менее чем оптимальны. Удлинители имеют свойство перегреваться, что делает их пожароопасными.
• Совместимость с современной бытовой техникой — Старые розетки часто не могут удовлетворить потребности в электроэнергии, необходимой для большинства современных бытовых приборов. Добавление новой розетки поможет вам поддерживать любые будущие устройства, которые вам могут понадобиться для подключения.
• Обновленные розетки — Если вы живете в старом доме, возможно, вам приходится иметь дело с большим количеством двухконтактных розеток. Вы можете попрощаться со своими адаптерами розеток, когда будете подключать новую электрическую розетку! Установив современную розетку с 3 контактами, вы получите розетку, совместимую с вашей электроникой
• Устранение беспорядка – Протягивание шнуров по комнате или использование удлинителей может привести к опасности споткнуться, а также создать визуально непривлекательное пространство. Добавление новой электрической розетки поможет сохранить ваше пространство чистым и собранным.

Какие инструменты вам понадобятся?

Прежде чем приступить к прокладке проводов, убедитесь, что у вас есть все необходимое. Вот некоторые из ключевых инструментов, которые вам понадобятся для проекта.

• Тестер напряжения
• Ножовка для гипсокартона
• Соединители проводов
• Инструмент для зачистки проводов
• Плоскогубцы с иглами
• Отвертки
• Электрический кабель
• Розетка
• Накладка
• Искатель шпилек

Что нужно знать перед началом работы

Когда дело доходит до работы с электричеством, важно убедиться, что вы понимаете основные принципы работы с электрической системой вашего дома. Мы рекомендуем потратить некоторое время на просмотр видеороликов, подобных приведенному ниже, чтобы вы чувствовали себя уверенно, прежде чем приступить к работе.

Помните, всегда лучше перестраховаться, чем сожалеть! Если вы не уверены, мы рекомендуем перед началом проконсультироваться с профессиональным электриком.

6 шагов к подключению розетки

1) Будьте в безопасности

Безопасность превыше всего! Прежде чем приступить к подключению розеток, обязательно отключите все электричество в комнате, щелкнув соответствующий выключатель в блоке выключателя. Не уверены, что вы нажали правильный переключатель? Используйте тестер напряжения для проверки других розеток в комнате.

Если вы устанавливаете новую розетку, вам нужно будет поднести искатель стоек к стене, где вы хотите установить новую розетку. Вы можете разместить новую розетку в любом месте между двумя шпильками.

Возьмите новую электрическую коробку и обведите ее там, где на стене должна быть розетка. Затем вы можете вырезать эту форму с помощью пилы для гипсокартона.

2) Подготовка и прокладка кабелей

Следующим шагом является подготовка и прокладка кабелей через заднюю и боковые стороны распределительной коробки. В общем, вы хотите, чтобы через коробку проходило от шести до семи дюймов кабеля. Если ваши провода слишком длинные, мы рекомендуем обрезать их кусачками. Точно так же вам нужно только 6-7 дюймов, чтобы выйти из электрической коробки. Опять же, если есть лишние провода, их можно обрезать.

3) Зачистите провода

После того, как ваши провода были помещены в коробку, пришло время зачистить их. С помощью универсального ножа удалите около 1/2 дюйма пластикового покрытия с внешней стороны провода. Если вы заменяете проводку от старой розетки, убедитесь, что внутренний провод не изношен и не подгорел. Если это так, обрежьте его, пока у вас не будет нового начала.

4) Подсоедините провода

Далее вам необходимо подключить провода через проводной разъем. При этом важно следовать инструкциям производителя, чтобы обеспечить безопасное и эффективное соединение. Это может потребовать дополнительной зачистки проводов.

Соединитель проводов соединяет провода с косичками с проводами заземления. Провода косички обычно представляют собой медную проволоку, которая может быть неизолированной или иметь зеленое покрытие.

5) Подсоедините розетку

Теперь вы можете подключить провода к розетке. С помощью плоскогубцев прикрепите заземляющий провод к заземляющему винту (это будет зеленый винт), белый нейтральный провод к серебряному винту и черный провод к золотому винту.

После этого вы сможете привинтить розетку к стене.

6) Установите накладку

Наконец, вы можете привинтить накладку, чтобы придать новой розетке законченный вид!

Нервничаете? Позвольте профессионалам справиться с этим.

Все еще чувствуете себя неуверенно? Пришло время поговорить с профессионалом. В Homeworx мы знаем, что маленькие проекты имеют большое значение для вашего дома. Вот почему мы предлагаем услуги разнорабочего, чтобы помочь вам с большими и маленькими проектами. Свяжитесь с нами сегодня, чтобы получить бесплатную оценку ваших электрических проектов!

Электрические розетки 101: Как подключить розетку

Являетесь ли вы новым домовладельцем или вам нужно освежить знания — этот блог поможет вам лучше познакомиться с вашими розетками. Кроме того, вы узнаете, как подключить розетку за четыре простых шага. Я также упомяну некоторые распространенные проблемы, с которыми сталкиваются люди, подключая стандартную электрическую розетку или розетку с выключателем — на случай, если вы боретесь с чем-то конкретным.

**Но прежде чем выполнять какие-либо подключения, убедитесь, что вы отключили питание коробки, нажав автоматический выключатель или вытащив предохранитель. Так вы обезопасите себя и свой дом.**

Лучше смотреть, чем читать? Посмотрите это 9-минутное видео ниже!

Инструменты:

• Тестер напряжения Кляйна (этот прибор у меня уже много лет. Он великолепен, потому что у него есть небольшой фонарик, который пригодится, когда вы отключаете электричество и свет. )
• Инструменты Кляйна Тестер розеток
• Инструмент для зачистки проводов

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот блог содержит партнерские ссылки, что означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию.

Розетки 101  «горячие» клеммы, обозначенные золотым цветом

• Первая сторона — это «горячая» сторона. Это будет обозначено латунными (золотыми) винтовыми клеммами. Вы заметите, что черный цвет является преобладающим цветом провода для горячего. Но если это коммутируемая розетка / розетка, вы также можете увидеть красный цвет сбоку.
• С другой стороны вы увидите серебристый и зеленый. Серебро идет к вашему белому или нейтральному проводу, а затем ваш общий провод идет к вашему зеленому.

Как понять, что перед вами коммутируемая розетка?

Выключаемая розетка означает, что верхнюю или нижнюю розетку можно включить или выключить с помощью выключателя света. Это характерно для домов, построенных в 1960-х и 1970-х годах, где осветительные приборы не устанавливались над головой.

_{Разные марки будут иметь небольшую разницу в конструкции среднего выступа}

В этом случае вам нужно будет удалить маленький соединительный выступ (показан на рисунке выше) острогубцами с горячей стороны. Отсюда вы будете подключать черный провод к одной стороне — всегда горячий — и красный (или черный, или желтый), идущий от коммутатора к другой стороне. Тогда они будут работать самостоятельно.

При всем при этом для большинства розеток просто оставляйте средний выступ на месте, так как верхняя и нижняя части дуплексной розетки всегда будут под напряжением.

Как подключить розетку : 4 шага

Шаг 1: Узнайте, сколько изоляции снять с провода

винтовые клеммы. Большинство розеток снабжены нажимными штифтами, с помощью которых можно снять изоляцию и вдавить медь в розетку. Это называется «скоростная проводка», обычно предназначенная только для провода 14-го калибра, и я не рекомендую этот метод проводки. Фактически, это может противоречить кодексу в зависимости от вашего региона. Поэтому всегда рекомендуется использовать винтовые клеммы для «боковой проводки» или, если вы используете промышленную розетку, у вас может быть функция, называемая «обратная проводка», которая является моим любимым методом проводки для домашних мастеров

_{Ленточный калибр на задняя часть розетки}

Практически в любую розетку, которую вы увидите, встроен измерительный прибор. Измерительные полоски являются ориентиром, который следует использовать для «скоростной проводки» и «обратной проводки». Если вы используете «боковую проводку», как в этом примере, вам действительно нужно будет снять немного больше изоляции для правильной установки.

Шаг 2. Сделайте петлю для винтового зажима _{Сделайте петлю с помощью инструментов для зачистки проводов}

Есть два разных способа получить красивую петлю, подходящую по размеру для винтового зажима. Если у вас есть инструменты для зачистки проводов, вы можете пропустить медь только через это отверстие, а затем обернуть его снаружи, и это даст вам хорошую петлю (перейдите к @ 4:40 в видео). Или другой способ, если у вас нет инструментов для зачистки проводов, вы можете взять острогубцы, взять медный провод и просто обернуть его вокруг плоскогубцев, чтобы получить петлю (@4:49).в видео).

Шаг 3: Закрепите клемму Правильный пример проводки

Теперь, используя провод и петлю, наденьте ее на винтовую клемму, а затем прижмите к маленькому фиксатору, который хорошо удерживает изоляцию. Как только вы установите его на фиксатор, а затем закрепите терминал.

Совет профессионала : Крючок всегда следует наматывать по часовой стрелке. Это втянет провод, когда вы затянете клемму.

Шаг 4: Проверьте свою работу

Цель: провод будет закреплен на держателе, и у вас будет медь по всему периметру, соединенная с латунной клеммой без изоляции между клеммой и нижней латунной деталью.

_{Пример базовой схемы}

Выше приведен пример базовой схемы:

• Наш провод под напряжением подключен к латунным винтовым клеммам – если это базовая схема, не имеет значения, верхняя она или нижняя.
• Нейтраль соединяется с серебром, а затем с землей.
• Нет выдвинутого вверх провода, и у нас хорошее соединение по всей окружности.
• У нас нет изоляции, мешающей винтовой клемме, провода упираются в держатель и зачищены до нужной длины.

2 Примеры НЕПРАВИЛЬНЫХ способов подключения розетки

1. Недостаточно зачищенный провод _{В этом примере недостаточно зачищенного провода.}

На изображении выше показан пример зачистки недостаточного количества проводов. Вы заметите, что медный провод слишком короткий по сравнению с изоляцией, и вы увидите, что изоляция будет взаимодействовать с винтовой клеммой и не даст вам соединения, которое вы ищете между проводом и клеммой.

2. Зачистка слишком большого количества проводов _{В этом примере зачищено слишком много проводов}

С другой стороны, вам не нужно зачищать слишком много проводов. Не рекомендуется оставлять оголенный провод за розеткой, так как это может увеличить вероятность короткого замыкания в электрической коробке.

Заключительное замечание по подключению коммутируемых розеток

Опять же, если у вас есть старый дом, построенный в 60-х или 70-х годах, или некоторые из домов более высокого уровня, у вас могут быть переключаемые розетки. Таким образом, в этом случае у вас будет два разных входа: один черный, который должен быть вашей всегда включенной стороной выхода, а второй переключаемый, который будет контролироваться (обычно для ламп).

Помните: если вы заменяете коммутируемую розетку, вам нужно удалить маленький язычок между винтовыми клеммами. Если это не удалено — вы не можете управлять ими самостоятельно.
