Подключение теплого пола к электричеству схема: Правильное подключение электрического теплого пола

Подключение теплого пола к электричеству, схема

Содержание

• Особенности подключения
• Особенности подключения терморегулятора
• Как рассчитать количество терморегуляторов
• Подключение через розетку
• Подключение через щиток
• Подключение без терморегулятора
• Инструкцию подключения инфракрасного пола
• Заключение

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

1. Через щиток.
2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

• Белый – фаза. На схеме преимущественно он обозначается буквой L.
• Синий – ноль. На схемах он изображен буквой N.
• Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

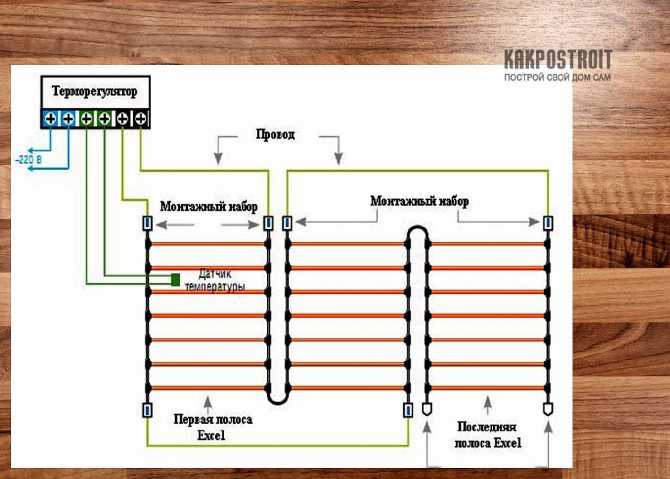

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

• Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
• Каждый стык на инфракрасной пленке заклеиваете скотчем.
• Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
• Далее клеммы зажимаются плоскогубцами.
• К этой клемме подсоединяется провод, также на зажимах.
• Каждый последующий мат подсоединяется по такой же схеме.
• Каждую клемму необходимо заизолировать битумным скотчем.
• Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Теплый пол электрический: схема подключения

Определенные виды нагревательных элементов, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу. Для того чтобы правильно выполнить данную процедуру, нужно знать принцип работы основных систем и особенности подключения каждой из них.

Содержание

Принцип работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы.

Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.

Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.

В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.

При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.

В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.

В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.

Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.

Подключения теплых полов

Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.

В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.

Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.

Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью. Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.

Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.

Как подключить теплый пол к терморегулятору

В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства. Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.

Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.

Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.

После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.

Электрические требования для напольного лучистого отопления: подробное руководство

Системы напольного лучистого отопления не только делают жилые помещения более комфортными, но также просты в установке и энергоэффективны.

Теплые полы, особенно плитка или камень, хорошо удерживают тепло и равномерно излучают его, делая помещение более приятным.

В дополнение к удобству для людей установка электрооборудования для этих систем проста. Фактически, это ничем не отличается от установки схемы для любого другого оборудования в вашем доме. Простые инструкции по установке Warmup избавят вас от догадок, чтобы вы могли еще быстрее начать наслаждаться своим пространством.

Значение напряжения и мощности

Напряжение и мощность связаны, но многие люди не знают различий между ними. Вода представляет собой прекрасную аналогию с электричеством, поэтому мы будем использовать ее здесь. Напряжение можно рассматривать как «давление», а электрический ток — как электрический «поток» системы. Когда вы объединяете напряжение и ток (давление и поток), вы получаете мощность. Фактически, одним из ключевых уравнений в электричестве является закон Ома: мощность = напряжение x сила тока.

Давайте используем садовый шланг в качестве метафоры электрической системы. Представьте себе садовый шланг без насадки на конце. Вода вытекает быстро, но без давления (низкое напряжение, большой ток). Если вы возьмете большой палец и закроете часть отверстия, выльется меньше воды, но она будет двигаться намного быстрее с большим давлением (высокое напряжение, низкий ток). Количество энергии в воде не изменилось, вы просто изменили давление и поток.

Электричество работает так же. В напольных обогревателях будет указана определенная мощность, обычно в ваттах. Две системы отопления могут иметь одинаковую номинальную мощность, но одна рассчитана на 240 В переменного тока, а другая на 120 В переменного тока. Система, рассчитанная на 240 В переменного тока, будет использовать половину силы тока, но обе системы будут потреблять одинаковое количество энергии. Обе системы будут обогревать помещения на одинаковую величину. Теперь, когда у вас есть лучшее представление о том, как связаны напряжение и мощность, мы можем поговорить о том, какая электрическая система лучше всего подходит для вашей системы напольного лучистого отопления.

Работает ли 240 В лучше, чем 120 В?

Когда вы удваиваете напряжение в цепи, для получения такого же количества энергии потребуется половина силы тока. Как обсуждалось ранее, системы на 120 В переменного тока и 240 В переменного тока могут производить одинаковое количество энергии и работать совершенно одинаково. Они нагреваются одинаково быстро и одинаково равномерно. При установке системы напольного отопления Warmup требуется источник питания 240 В переменного тока, чтобы помочь ограничить силу тока и, следовательно, размер провода, необходимый для системы. Меньшая сила тока часто означает меньший размер провода и, следовательно, более простую и дешевую установку.

Электрические требования для обогрева полов

Помимо питания 240 В переменного тока, компания Warmup предлагает несколько других рекомендаций. Ваша система напольного отопления должна иметь собственную выделенную цепь. Если это невозможно, убедитесь, что выбранная вами цепь имеет достаточную мощность для безопасной работы системы прогрева в дополнение к другим нагрузкам в цепи. Warmup рекомендует схему без GFCI в сочетании с термостатом GFCI. Используйте двойную монтажную коробку, чтобы одну секцию можно было использовать для подводящих проводов, а другую — для датчиков подогрева пола.

Несколько нагревателей и сколько необходимо термостатов — это общий вопрос, особенно если вы хотите нагреть пол в душе отдельно от душа. Вот краткое изложение: Системы не могут быть подключены последовательно . Несколько нагревателей, ведущих к термостату (провода можно удлинить), можно подключить к одному термостату, если общая сила тока не превышает 15 ампер. Нагреватели не могут индивидуально управляться с термостата; для этого требуются отдельные термостаты.

Для проектов с несколькими обогревателями мощностью более 15 ампер, например, в подвалах, термостаты Warmup могут быть соединены с нашим реле-25 для управления площадью до 700 кв. футов от одного термостата с двумя контурами. Рекомендуется использовать один термостат на комнату, чтобы сэкономить на отоплении, обогревая только те комнаты, которые вы используете.

Как установить

1. Проверьте показания OHM системы

Когда вы будете готовы к установке, первым шагом будет проверка сопротивления системы обогрева пола. Используйте омметр для измерения сопротивления. Обратитесь к эталонным диапазонам сопротивления для кода продукта, который вы используете, чтобы убедиться, что измеренное сопротивление находится в пределах диапазона. Если сопротивление выходит за пределы диапазона, прекратите установку и обратитесь за помощью в компанию Warmup.

2. Черновые электромонтажные работы

Компания Warmup рекомендует использовать двойную монтажную коробку для размещения электрических разъемов для системы обогрева пола. Одна секция распределительной коробки будет использоваться для подводящих проводов, а другая – для датчика подогрева пола. 240 В переменного тока, питание без GFCI от выделенной цепи также должно быть подведено к двойной распределительной коробке. Протяните провода от пола к распределительной коробке питания обогревателя и датчика температуры. После укладки напольного покрытия поверх системы подогрева пола убедитесь, что сопротивление нагревателя соответствует эталонным полосам сопротивления. Если сопротивление находится в допустимых пределах, приступайте к установке термостата.

3. Подключение к электросети с термостатом

Загляните внутрь коробки термостата для прогрева, чтобы найти подробные инструкции и схему подключения. Силовые провода должны быть подключены к термостату со стороны линии в соответствии с местными правилами электромонтажа и электропроводки. Кабели питания нагревателя, обычно коричневого и синего цвета, следует подключать к стороне нагрузки термостата.

Последним этапом подключения термостата является датчик пола. Датчик пола не имеет полярности, поэтому провода можно подключать в любом порядке. После завершения электромонтажа термостат можно закрепить на стене и проверить систему.

Доверьтесь компании Warmup, чтобы получить лучшие варианты напольного лучистого отопления

Благодаря Warmup добавление лучистого теплого пола становится простым и интуитивно понятным. Самоклеящаяся мембрана Warmup позволяет электрикам установить и протестировать пол с подогревом до прибытия плиточников. Благодаря технологии Warmup холодные полы и сложные укладки остались в прошлом. Свяжитесь с нами сегодня, чтобы узнать о невероятных решениях для теплого пола, которые может предложить Warmup.

Как самостоятельно установить электрический теплый пол 9№ 0001

Электрические теплые полы очень популярны, потому что они не занимают много места и, следовательно, при последующей установке не слишком поднимают уровень пола. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для теплого пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самой популярной формой отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Маты электрического теплого пола невидимы, поскольку не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. 9№ 0003

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические нагревательные маты?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого один электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter
Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160 Вт/кв.м
Виниловый лист или виниловая плитка (как указано выше)	160 Вт/кв.м
Плитка или плиты	3 1012 901 Вт/кв.м04 Стяжка пола толщиной 50 мм	160 Вт/кв.м (обычно с кабелем 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Радиатор, однако, покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточное количество тепла для объема комнаты.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольная плитка может быть уложена поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому оставьте его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

. Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему греющему кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть размещен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующим заданием будет определить, куда установить датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, заклеив конец кабелепровода лентой.

Когда весь обогрев проложен, самое время проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала при распаковке коробки и удалении коврика, затем при разворачивании и укладке коврика и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметизацию плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Просверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывание выхода из стены от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как при этом все кабели остаются вне сайта и приводит к гораздо более аккуратной работе.

Используйте набор для доступа к кабелю, чтобы протянуть провода и кабели через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам проверить вашу проводку у профессионала, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые распространенные вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных и один для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв.м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое.

Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли обходятся электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любом помещении примерно равна стоимости эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (около 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для подогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE

9.0024 и утвержденного документа части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, не пострадает.

Вопрос:

Опасно ли укладывать кабель теплого пола на деревянный пол?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя. (включая проверку кабелей через регулярные промежутки времени во время установки).

Вопрос: Если я что-нибудь уроню и сломаю плитку, не повредится ли кабель?

Ответ: Маловероятно. Слой клея должен защитить кабель, но после такого случая мы рекомендуем проверить электрическую часть.

Вопрос: Что произойдет, если пол в моей кухне или ванной комнате будет затоплен?

Ответ: Все известные поставщики кабелей для напольного отопления поставляют только водонепроницаемые кабели с системами заземления, которые гарантируют безопасность в случае наводнения.
