Подключение варочной панели Bosch

Решил на примере своей работы показать, как подключить варочную панель. Многие хотят это сделать самостоятельно, пусть это будет для них фото инструкцией.

Примером для подключения будет служить варочная поверхность от фирмы Bosch. Подключать будем в квартире, к электрической сети 220-240 Вольт, с помощью штепсельного соединения — вилки и розетки на 32 А.

Сразу предупреждаю, с электричеством шутки плохи, одна ваша ошибка может обернуться огромными проблемами, и не только денежными. Поэтому если вы не уверены в своих силах и знаниях, то не следует этим заниматься — доверьте эту работу профессионалам.

Следует понимать, что мощность варочной поверхности приравнивается к мощности электрической плиты, поэтому панель всегда подключается только к силовой линии, предназначенной для электроплиты.

Это всегда отдельная линия с сечением медного кабеля – 6 мм2 для однофазной сети и не менее 2,5 мм2 для трехфазной.

Линия должна быть обязательно защищена от утечки тока с помощью УЗО или диф.автомата. Обычно на эту линию ставят автомат номиналом 40А, но я рекомендую защищать панель автоматом не более 32А. На сегодняшний день, самый оптимальный вариант, ставить на варочную панель или электроплиту отдельный диф. автомат С-32. Дифференциальную защиту следует предпочитать типа А.

Необходимые материалы для подключения варочной панели:

1. Провод ПВС 3×4мм2 для однофазной сети или 4×2,5мм2 для трехфазной — примерно 2 метра
2. Силовой разъем (вилка) на 32А — 1 шт.
3. Наконечники НШВИ 4,0-10 — 6 шт.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм². Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет.

Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

• При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм²)
• При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм²)
• При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм²)

В нашем случае, для квартиры используем ПВС 3×4мм²

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
3. Надежно фиксируем кабель.



Схема подключения варочной панели

В клеммной колодке варочной панели, всегда должны находиться медные перемычки.  Для правильного их расположения между клеммами необходимо обратить внимание на схему, которая находиться рядом с клеммной колодкой. Схема показывает не только как расположить перемычки, но и какой провод куда подключать.

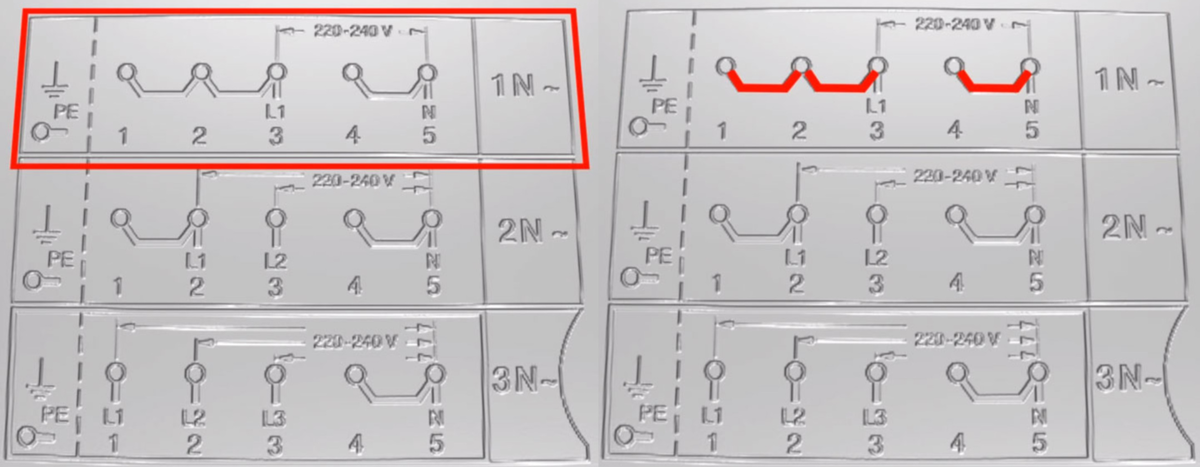

На схеме указаны несколько способов подключения в зависимости от напряжения сети. Для подключения к сети 220-240 Вольт, актуальна самая верхняя схема.

Все клеммы у варочной панели обозначены и схемы подключения к ним стандартны: 1 — L1, 2 — L2, 3 — L3, 4 и 5 — N.

Для подсоединения жил проводов к клеммам варочной панели, нам понадобиться отвертка «звездочка». Я обычно использую для этих целей шуруповерт с соответствующей насадкой.

Для подключения к напряжению 220-240 Вольт, устанавливаем перемычки —  одна между контактами 1 — 2, вторая между контактами 2 — 3.

Теперь подключаем кабель к клеммам варочной поверхности, в соответствии указанной выше схемы. Ниже приведен пример, как соединение должно быть выполнено в соответствии с СТБ МЭК 60173.

Цветовая маркировка:
Жёлто-зелёный — PE (заземление)
Голубой (синий) — N (ноль)
Коричневый — L (Фаза)

Важно, при подключении соединительного кабеля, оставлять длину заземляющего провода (желто-зеленый) чуть больше, других. Это необходимо для того, что даже при избыточном натяжении кабеля (например, повреждение фиксатора кабеля или он оказался не закручен), защитный провод должен оторваться последним и таким образом он максимально выполнит свою защитную функцию.

Чтобы защитить кабель от натяжения, убедитесь, чтобы его надежно держал фиксатор. Кабель не должен выскальзывать из-под зажима. В противном случае подтяните зажимной винт.

Варочная панель готова к подключению к сети.

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

Как подключить варочную панель Bosch

Как подключить варочную панель Bosch, если вы хотите сделать это самостоятельно? Разберем основные этапы этого процесса. Но хотим сразу предупредить, что с электричеством шутить нельзя. Единственная ошибка может обернуться серьезными проблемами, и хорошо если только финансовыми. Поэтому если вы чувствуете малейшую неуверенность в своих знаниях, не рискуйте, доверьте эту работу специалисту.

Важно! Мощность варочной поверхности равна мощности классической электроплиты.

Всегда подключайте панель к силовой линии, которая предназначается для плиты.

Подготовка

Проверьте комплектацию вашей плиты. Если в комплекте нет кабеля, придется его приобрести. Длины должно быть достаточно для свободного подсоединения без натяжения. Чаще всего, если кабель в комплекте, то вилки у него нет. Вам будет нужно установить ее самостоятельно.

Основные шаги

1. Удобно расположите варочную панель, чтобы у вас был доступ ко всем нужным выходам.
2. Проведите свободный конец кабеля к варочной поверхности через отверстие в перегородке шкафчика или стене.
3. Подключите провода к соответствующим контактам панели. Не забывайте, что в клеммной колодке всегда должны быть медные перемычки. Чтобы расположить их правильно, воспользуйтесь схемой, которая изображена рядом с колодкой. Там показано не только положение перемычек, но и то, какие провода к каким контактам подключаются.

Проверка подключения

Самый ответственный финальный этап — это проверка выполненной работы. Перед тем, как подключить варочную панель Бош к сети, обязательно обесточьте соответствующую линию в распределительном щите. Затем воткните вилку в розетку и включите ток обратно. Выведите конфорки на полную мощность на несколько минут. За это время вы сможете выявить ошибки подключения или неисправности.
