Технические условия на подключение к электрическим сетям

Подключение потребителя к энергосистеме или увеличение заявленной мощности помимо технической стороны вопроса включает в себя и оформление соответствующей документации. Ключевой момент в регламенте данной процедуры — получение от поставщика услуг электроснабжения нормативного документа, содержащего технические условия на подключение к электрическим сетям. Учитывая важность ТУ, будет полезно ознакомиться с информацией по этому вопросу.

Что представляет собой ТУ на подключение?

Начнем с того, что данное ТУ не является отдельным документом, это приложение к договору, заключенному между потребителем и поставщиком услуг. То есть, по сути это индивидуальный документ в котором перечислены технические требования и необходимые мероприятия для подключения определенного объекта к сети электроснабжения. Помимо этого в технических условиях указываются: тип и точка подключения, характеристики вводных устройств, средства учета и т. д.

ТУ на подключение это приложение к договору

Разработку технических условий проводит поставщик, к электрохозяйству которого планируется выполнить подключение. При расчетах учитывается план местности, запрашиваемая мощность (важный критерий, определяющий различные составляющие технических условий), ресурсы текущей схемы электроснабжения, перспектива ее развития, а также другие факторы.

Для чего необходимо получать ТУ на электроснабжение?

Согласно действующим Правилам разработка технических условий ведется в следующих случаях:

1. Ввод в эксплуатацию новых объектов.
2. Увеличение мощности действующих потребителей, например, расширение производства, увеличение плана застройки дачного комплекса и т.д.
3. Модернизация схемы снабжения электроэнергией, что практикуется, когда изменяется точка ввода или категория надежности.

Во всех перечисленных выше случаях составляется новый договор электроснабжения, к которому прилагается соответствующее ТУ. При смене права собственности подключенного к сети потребителя разработку новых технических условий выполнять нет необходимости, в таких случаях только перезаключается договор между электрокомпанией и новым собственником. То есть, ТУ в приложении остается неизменным.

Как получить технические условия?

Как уже упоминалось, ТУ не является отдельным документом, это приложение к договору между поставщиком услуг и потребителем, для получения описания технических условий предусмотрена следующая процедура:

• Необходимо подать заявку в электрокомпанию, с целью заключить договор на получение услуг энергоснабжения.
• Подписать договор, в котором определена юридическая и техническая сторона вопроса.
• Выполнить требования, указанные в ТУ, а также другие взятые на себя обязательства, указанные в подписанном сторонами договоре.
• Обратиться в Госэнергонадзор, чтобы получить согласие на подключение объекта к системе энергоснабжения.
• Сетевая компания осуществляет взятые на себя обязательства и производит подключение объекта согласно ТУ, указанным в приложении к договору. Подключение жилого дома к электросети
• По завершению процесса обе стороны подписывают акт, подтверждающий подключение объекта в соответствии с условиями, приведенными в приложении.

Какие документы нужны для получения ТУ?

Пакет необходимых документов и предоставляемые в заявке данные для юр- и физлиц несколько отличаются. Первые должны отразить в заявке следующую информацию:

1. Полные реквизиты организации, включая информацию о банковских счетах.
2. Основной вид деятельности.
3. Название объекта с точным указанием его расположения.
4. С какой целью производится запрос технических условий (введение в эксплуатацию, модернизация с увеличением мощности или необходимость изменения категории надежности).

Вместе с заявлением подаются следующие документы:

• Банковская выписка или платежка, подтверждающие, что была произведена полная оплата услуг за разработку ТУ.
• Типовая заявка в виде опросного листа, подписывается представителями заказчика и организацией составлявшей проект.
• Ситуационный план с указанием расположения подключаемого объекта и однолинейная схема. Пример однолинейной схемы подключения
• Копия документа, разрешающего данные работы на указанном в заявлении участке.
• Расчет мощности объекта (составляется в соответствии с действующими нормами).
• Документы, подтверждающие факт аренды или права собственности на объект.
• Подтверждение права подписи или делегирования полномочий, если оформлением занимается сторонняя организация.

Перечень документов для физлиц

В данном случае в заявлении отражается следующая информация:

1. Характер объекта и его точное месторасположения.
2. Ф.И.О. заявителя с указанием паспортных данных и ИИН.
3. С какой целью запрашиваются технические условия (в подавляющем большинстве случаев, это подключение).

Частному лицу к заявлению следует приложить:

• Платежный документ, в котором подтверждается факт оплаты предоставляемой услуги.
• Копии документов, подтверждающих личность потребителя (паспорт и ИИН).
• Типовой опросный бланк, где приводятся основные характеристики подключаемого объекта.
• Расчет потребляемой мощности (составляется в соответствии с действующими нормами).
• Ситуационный план с однолинейной схемой.
• Документы, свидетельствующие о наличии прав собственности на подключаемый объект.

Если оформлением занимается доверенное лицо, то дополнительно прилагается заверенная нотариусов доверенность и копии документов посредника.

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

• Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
• Категория надежности, расчетная нагрузка.
• Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
• Информация о параметрах электросети и наличия резерва мощности.
• Расчет величины номинального тока КЗ.
• Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
• Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
• Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

ТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях. Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома. В данный документ входит следующая информация:

• Ф. И.О. заказчика и адрес, по которому производится подключение.
• Тип объекта (как правило, жилой дом).
• Допустимая нагрузка.
• Тип сети (однофазная или трехфазная) и напряжение в ней.
• Требования к приборам учета расхода электроэнергии.
• Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.

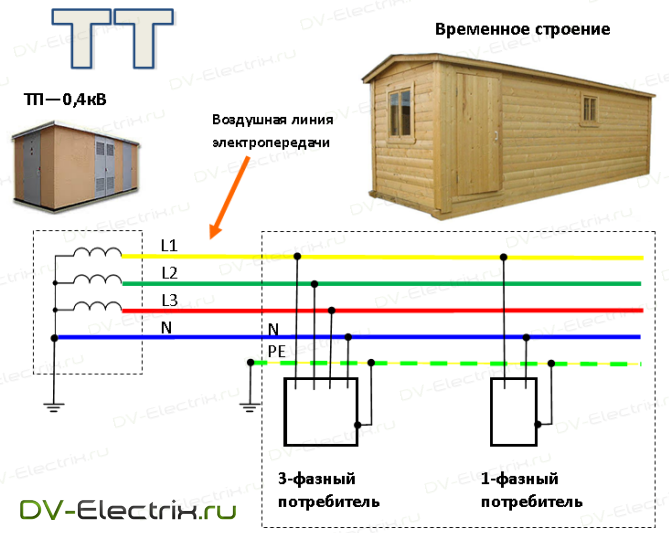

• Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

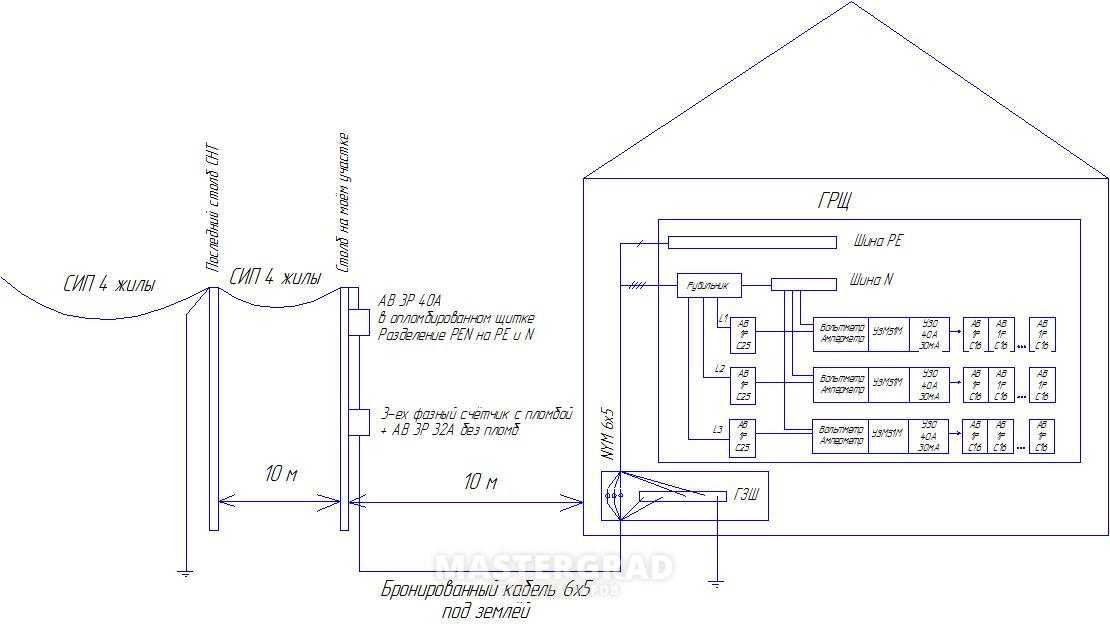

Пример ТУ для подключения частного дома

Соблюдение технических условий

В соответствии с действующими Правилами, на потребителя накладывается обязанность в создании необходимых условий для выполнения подключения к электросети. Данные ТУ приводятся в приложении к договору между поставщиком услуг и потребителем.

Выполнение всех указаний в ТУ заказчик производит за свой счет, помимо этого, он также должен оплатить поставщику все дополнительные затраты, если таковые имели место. Это могут быть земляные работы для прокладки кабеля, установка опор для ВЛ в случае удаленности подключаемого объекта от электросети поставщика услуг. В таких случаях оплаченное заказчиком электрохозяйство отходит в его собственность.

Отклонение от технических условий подключения недопустимо. В тех случаях, когда имеются основания для отступления от требований в приложении к договору, следует получить на это официальное разрешение. Оно должно быть выдано организацией, разрабатывавшей технические условия.

Список использованной литературы

• Трифонов А.Н. «Я-электромонтажник» 1980
• Камнев В.Н.  «Чтение схем и чертежей электроустановок»1990
• Коршевр Н.Г. «Электрика в вашем доме» 2008

Порядок действий для получения технических условий для подключения к электрическим сетям

Порядок получения технических условий и подключения всех объектов к сетям электроснабжения определяется «Правилами технологического присоединения», которые были приняты правительством России в декабре 2004 года. Документ регламентирует порядок возможность подключения к электросетям потребителей (юридических и физических лиц), а также субъектов, производящих и распределяющих энергию. Для потребителя не только важно знать порядок действий для получения технических условий на подключение к электрическим сетям, но и подготовить перечень необходимых для этого документов.

• Порядок получения технических условий
• Необходимые документы для получения ТУ
  • Юридические лица и предприниматели
  • Физические лица

Порядок получения технических условий

Согласно правилам, действующим сегодня на территории России, техусловия являются неотъемлемой частью договора на подключение к электрической сети. Это важный момент, на который следует обратить внимание, так как получить ТУ без договора нельзя. Для решения поставленной задачи необходимо выполнить следующие действия:

• Предоставить заявку на заключение договора и получение ТУ в сетевое предприятие.
• Подписать соглашение, определяющий все технические и юридические особенности технологического подключения.
• Выполнить пункты договора и ТУ для получения возможности подключения к электросети.
• Получить разрешение на подсоединение к линиям электроснабжения в органах Госэнергонадзора.
• Подключить объект в соответствии с техусловиями (выполняется сетевым предприятием).
• Составить акт в установленной форме для подтверждения факта подсоединения в соответствии со всеми нормами технических условий.

Эти действия должны быть выполнены в следующих ситуациях:

• При необходимости подсоединения нового объекта к сети электроснабжения.
• На действующем объекте увеличиваются максимальные мощности.
• В схему электроснабжения вносятся корректировки, например, изменяется точка подключения.

Заявку необходимо подать в ту сетевую организацию, чьи объекты передачи энергии располагаются максимально близко к участку Заявителя. Образец заявления, необходимого к заполнению, можно найти в приложениях к Правилам. Сетевая организация, в которую было направлена заявка на получение техусловий на подключение электричества и заключение договора, на протяжении 15 дней с момента предоставления заявления обязана направить на адрес Заявителя все необходимые подписанные документы в бумажном виде.

Следует обратить внимание на тот факт, что последнее условие является обязательным даже в ситуации, когда заявление было передано посредством интернета. Стоимость работ по подключению к электросетям утверждается государственной организацией, регулирующей тарифы на электричество. Если заявление подается на получение ТУ для временного подключения, сетевая компания обязана отправить все необходимые документы на адрес заявителя в течение 3 дней с момента подачи заявки.

В ситуации, когда ТУ должны согласовываться с системным оператором, время подготовки пакета документов может быть увеличено на срок ожидания ответа от него, а сетевая организация должна уведомить об этом вторую сторону. После получения ТУ и проекта договора, утвержденных сетевой компанией, Заявитель должен отправить в ее адрес один экземпляр подписанных им документов. Если он не согласен с условиями соглашения, следует выслать мотивированный отказ и протокол разногласий с указанием всех необходимых, по его мнению, изменений.

На выполнение этих действий отводится 30 дней.

Необходимые документы для получения ТУ

Правила регламентируют список документов, которые должны быть приложены к заявлению. Для физических и юридических лиц они несколько отличаются, а общими являются следующие:

• Причина получения техусловий.
• Наименование и адрес объекта, который планируется подключить к электросети.
• Документ об оплате услуги.

Юридические лица и предприниматели

Кроме рассмотренных выше документов необходимо предоставить еще несколько:

• Схема расположения электрических установок, которые нуждаются в получении разрешения на подключение.
• Однолинейная электросхема сети заявителя. Документ необходим только для сетей мощностью от 35 кВ.
• Планировка помещений с указанием места размещения агрегатов.
• Копия документов, подтверждающих права на владение подключаемым объектом.
• При отсутствии самого Заявителя необходима доверенность на ведение дел другой личностью.
• Список всего электрооборудования с указанием мощности каждой установки, если они должны быть подключены к автоматической противоаварийной системе.

Физические лица

Физическим лицам нужно предоставить документы:

• Удостоверение личности заявителя.
• Документ, подтверждающий адрес проживания.
• Расчет номинальной нагрузки на подключаемом объекте.

Такие требования предъявляются при подключении к сетям мощностью не более 15 кВ для обеспечения личных нужд, не связанных с ведением бизнеса.
