Схема подключения светильника с блоком аварийного питания LIDER LINEX
Подробные электрические схемы подключения светильника с блоком аварийного питания LIDER LINEX для люминесцентных ламп серии T5. Приведены схемы для наиболее востребованных моделей электронных балластов от известных производителей HELVAR, OSRAM, TRIDONIC, PHILIPS.
МОДИФИКАЦИИ
| Артикул | Цена | Количество |
|---|---|---|
| Полный архив со схемами подключения LIDER LINEX (поставляется в электронном виде на адрес электронной почты) | цена по запросу | Кол-во: |
Полное описание
Блок аварийного питания LIDER LINEX предназначен для подключения к ЭПРА светильника с люминесцентными лампами серии T5.
Схемы подключения светильника с блоком аварийного питания
HELVAR
Helvar EL 418 SC LAT2
Helvar 2×35
Helvar 2×54
Helvar 2×80 s
Helvar 4×24 s
Скачать схемы подключения для HELVAR (0,17 Мб)
Схемы подключения LIDER LINEX к другим моделям HELVAR – высылаются по запросу.
Блоки авариного питания могут быть поставлены в комплекте с пускорегулирующим оборудованием HELVAR.
TRIDONIC
Tridonic ATCO 2xLF
Tridonic ATCO PC 2×49
Tridonic PC 1×54 PRO
Скачать схемы подключения для TRIDONIC (0,10 Мб)
Схемы подключения LIDER LINEX к другим моделям TRIDONIC – высылаются по запросу.
Блоки авариного питания могут быть поставлены в комплекте с пускорегулирующим оборудованием TRIDONIC.
OSRAM
|
Osram QTP8 1x |
Osram QT FIT5 1x |
Osram QT FIT8 1x |
Скачать схемы подключения для OSRAM (0,15 Мб)
Схемы подключения LIDER LINEX к другим моделям OSRAM – высылаются по запросу.
Блоки авариного питания могут быть поставлены в комплекте с пускорегулирующим оборудованием OSRAM.
PHILIPS
|
Philips HF-Pi 1x |
Philips HF-P-II TL5 1x |
Philips HF-R-II TL5 1x |
Скачать схемы подключения для PHILIPS (0,38 Мб)
Схемы подключения LIDER LINEX к другим моделям PHILIPS – высылаются по запросу.
Блоки авариного питания могут быть поставлены в комплекте с пускорегулирующим оборудованием PHILIPS.
ВСЕ СХЕМЫ ПОДКЛЮЧЕНИЯ СВЕТИЛЬНИКА С БЛОКОМ АВАРИЙНОГО ПИТАНИЯ
Схемы подключения LIDER LINEX к пускорегулирующей аппаратуре других производителей — высылаются по запросу.
По всем вопросам, связанным с применение блоков аварийного питания
звоните по телефону: +7 (495) 740-28-29
пишите на почту: [email protected]
< Предыдущий товар
предыдущий товар вернуться к списку модификаций
Сопутствующие товары
Похожие товары
Схема включения светильников с аварийными блоками
Автор admin На чтение 12 мин Просмотров 1 Опубликовано Обновлено
Содержание
- Аварийное освещение. Подключение светильников аварийного освещения.
- Использование отдельных осветительных приборов для штатного и нештатного режимов
- Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов
- Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов
- Схема аварийного освещения с АВР
- Вывод
- Видео
- Светильник с блоком аварийного питания БАП.
Принцип работы. Схема подключение.
Принцип работы. Схема подключение.Аварийное освещение. Подключение светильников аварийного освещения.
Здравствуйте, дорогие читатели! В данной статье вы узнаете, что такое аварийное освещение. Разберём схемы с использованием, как отдельных, так и одного осветительных приборов для штатного и нештатного режимов. Любая система аварийного освещения включает в себя генератор электроэнергии или аккумуляторную батарею, само осветительное оборудование, а также дополнительные элементы. Автоматические переключатели соединяют две электросети – основная и аварийная. При этом для пользователей крайне важна автоматичность данных переключений, а также их своевременность.
Использование отдельных осветительных приборов для штатного и нештатного режимов
В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.
Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:
- две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
- аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
- предохранительный блок
- контакты реле
- выпрямитель
В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.
Аварийное освещение, раздельные источники для основного и аварийного света
Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент.
Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.
Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов
Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.
Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:
- одна лампочка накаливания
- два контакта реле
- аккумулятор
- выпрямитель
- предохранитель
В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.
Аварийное освещение, одна лампа накаливания для основного и аварийного освещения
Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта. После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети.
Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.
Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов
Данный тип системы нештатного освещения построен на принципе непрерывного питания осветительных элементов.
В независимости от того, возникла ли аварийная ситуация, осветительное оборудование работает от переменного тока. Принципиальная схема аварийного освещения способна стабилизировать переменный ток в случае непредвиденных сбоев в работе энергосети.
Схема управление аварийным освещением, которая использует один осветительный прибор для всех режимов работы и осветительные элементы любого типа состоит из следующих компонентов:
- лампочка накаливания для обоих режимов работы
- два контакта реле
- выпрямитель
- инвертор
- аккумулятор
Аварийное освещение, один источник света для нормального и аварийного режима
Данная система очень похожа на предыдущую, но все-таки отличается от нее наличием инвертора. Этот элемент превращает заряд аккумулятора в переменный ток. В случае возникновения нештатной ситуации осветительный элемент запитывается от сети через инвертор и выпрямитель. При помощи данной системы можно добиться незаметного перехода из нормального режима работы в аварийный.

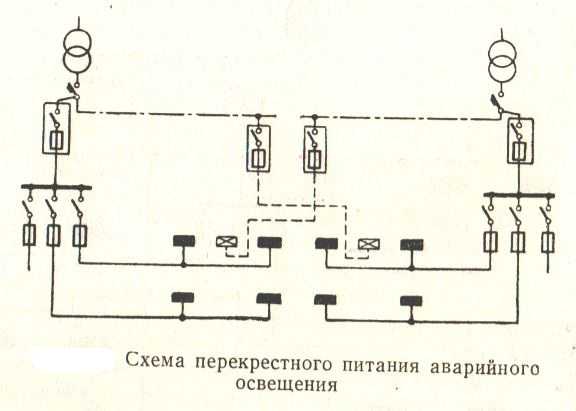

Схема аварийного освещения с АВР
Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.
Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:
- первый ввод энергии
- второй ввод
- третий ввод
- группа автоматических выключателей
- четыре контакта реле
- реле, контролирующее напряжение в электросети
- две шины питания для разных режимов работы
Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.
Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.
Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

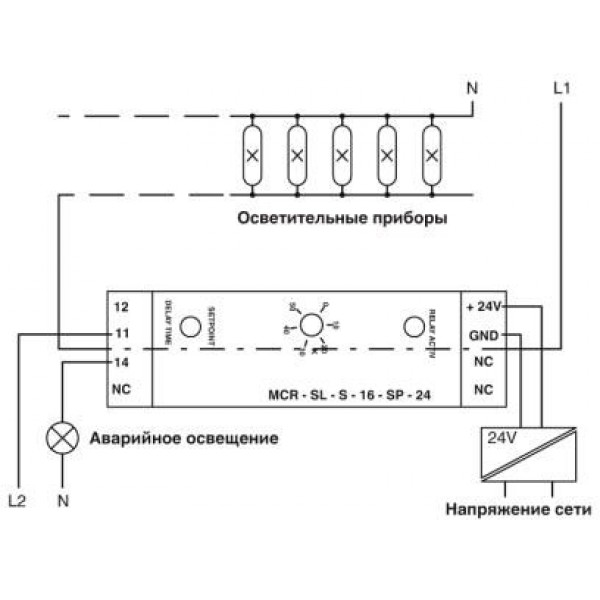

Аварийное освещение, схема аварийного освещения с АВР
Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.
Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания.
Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.
Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.
Вывод
Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.
Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования. Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный.
Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.
В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.
Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.
Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток.
Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.
Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.
Видео
Источник
Светильник с блоком аварийного питания БАП. Принцип работы. Схема подключение.
Добрый день уважаемые читатели! Продолжаем разбирать интересные и полезные темы раздела электроосвещения.
Сегодня предлагаю изучить тему светильников с блоком аварийного питания! Вообще раздел автономного электроснабжения достаточно обширный и требует отдельного подхода в изучение всех направлений. В интернете и других открытых источниках Вы сможете более подробно изучить материал описанный в этой статье. Наша с Вами задача узнать вкратце самые основные тонкости и моменты, разобраться в назначении таких светильниках, принципе их работы и схеме подключения.
Предлагаю как и в предыдущих наших темах разбить статью на следующие вопросы:
1. Светильники с БАП. Общее определение и назначение.
2. Состав оборудования светильника с БАП. Структурная схема.
3. Принцип работы светильников с БАП.
4. Основные нормативные документы в сфере аварийного освещения.
1. Светильник с БАП. Общее определение и назначение.
Давайте начнем с аббревиатуры БАП — блок аварийного питания.
Светильник с БАП — это светотехническое устройство (светильник) предназначенное для общего освещения объектов с возможность работы как от общей сети электроснабжения, так и от собственного автономного источника питания (аккумулятора) при аварийных режимах.
Данное определение я дал своими словами, но думаю смысл Вам понятен. Такие светильники устанавливаются с целью возможности аварийной эвакуации людей из помещения на случай чрезвычайной ситуации, например отключения света при пожаре, задымлении, или иного случая. В данных ситуация автономности работы таких светильников будет достаточно для ориентации в помещениях, а следовательно и возможности покинуть здание. Теперь давайте перейдем к тому из чего состоит такой светильник.
2. Состав оборудования светильника с БАП. Структурная схема.
Светильник с БАП, как и писал выше, ничем не отличается от обычного светильника, а лишь дополняется. Давайте теперь подробно разберем какими устройствами он дополнен.
На изображении выше мы видим непосредственно сам блок аварийного питания и батарею к нему. Хотелось бы также отметить, что не нужно путать БАП с основным драйвером, это отдельный элемент цепи и располагается в непосредственной близости к нему внутри или снаружи светильника. Расчетные технические характеристики БАП и его аккумулятора необходимо подбирать в соответствии с заданными требованиями к автономности работы светильника. БАП предназначен только для одного светильника. Стоит также отметить что БАП могут быть применены для всех типов светильников. Чаше всего светильники с БАП применяются в коммерческих, производственных и других зданиях.

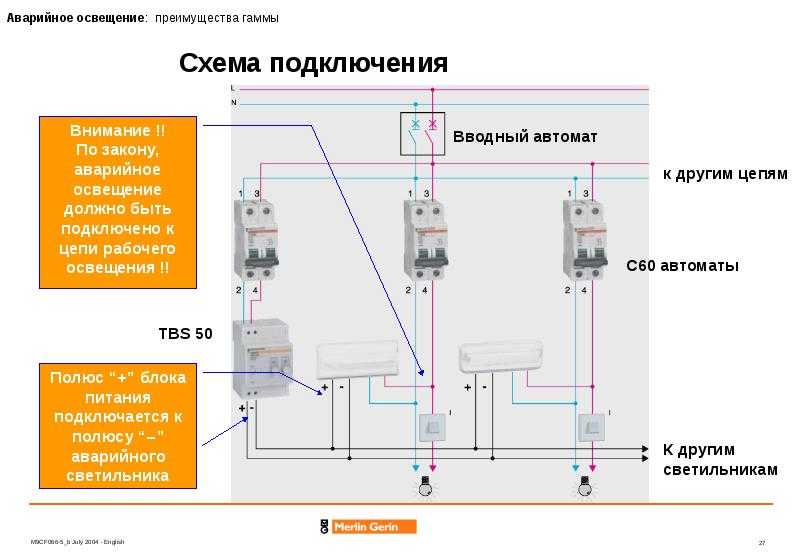

Теперь давайте посмотрим как нам необходимо подключать светильник с БАП. Для этого я спроектировал простую, но достаточно наглядную структурную схему от автоматического выключателя в распределительном щите до непосредственно самого светильника.
Если вдруг изображение плохо видно, то прошу не стесняться и писать в личку, оригинал готов буду отправить.
Теперь предлагаю в следующем вопросе подробно разобрать принцип работы данной схемы.
3. Принцип работы светильников с БАП.
Итак, начнем мы идти от самого распределительного щита, в нем отходящий на линию автоматический выключатель питает наш выключатель света, а далее непосредственно на сам светильник, но для начала давайте поймем, что диодная лента светильника не предназначена для питания напряжением 220В, для этого в светильники предусмотрен драйвер — это специальное устройство предназначенное для трансформации номинального переменного напряжения сети в постоянное напряжение достаточное для работы светодиодных лент светильника. После, постоянное напряжение с драйвера идет на сам БАП с целью зарядки аккумулятора и параллельно включения диодных лент светильника. Следовательно стандартная схема без БАП выглядит так
Теперь давайте разберемся, что происходит в момент отключения освещения на объекте. Стоит отметить, что при любом положение нашего выключателя света вкл.
/выкл светильник с БАП все равно включится, дело в том, что на БАП также подведены фаза и ноль напрямую из распределительного щита, без каких-либо выключателей (некоммутируемая цепь) это позволяет БАП срабатывать не зависимо от положения выключателя света. Теперь еще один момент, который требует нашего внимания: — может ли напряжение с БАП пойти в общую сеть? Ответ в принципе логический — да может, но для этого случая во всех драйверах предусмотрена гальваническая развязка, чтобы исключить возможность протекания тока в обратную сторону. Как видите в принципе ничего сложного, все исполнено достаточно логично и технически грамотно.
4. Основные нормативные документы в сфере аварийного освещения.
Специально для общего понимания по теме аварийного освещения и требованию к нему Вам представлены основные источники информации и нормативных документов.
1.Федеральный закон Российской Федерации от 22.07.2008 №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
2. Федеральный закон Российской Федерации от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений».
3. СП 52.13330.2011 (СНиП 23-05-95*, актуализированная редакция)
4. ГОСТ Р 55842-2013 (ИСО 30061:2007) «Освещение аварийное. Классификация и нормы». Введен в действие 01.01.2015.
5. ГОСТ IEC 60598-2-22-2012 «Светильники. Частные требования. Светильники для аварийного освещения».
6. ГОСТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная».
7. СП 1.13130.2009 Свод Правил «Системы противопожарной защиты. Эвакуационные пути и выходы»
8. СП 3.13130.2009 Свод Правил «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности».
9. СП 5.13130.2009 Свод Правил «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».
10. СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».
11. ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний».
12. Правила устройства электроустановок (7-е издание).
13. ГОСТ Р 50571.29-2009 (МЭК 60364-5-55:2008) «Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование».
14. ГОСТ Р 50571.5.56-2013 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности». Введен в действие 01.01.2015.
15. Правила противопожарного режима в Российской Федерации.
16. СП 113.13330.2012 «Стоянки автомобилей» (Актуализированная редакция СНиП 21-02-99*).
В заключение хотелось бы подчеркнуть, что значение светильников с БАП можно высоко оценить, ведь их функция предназначена в первую очередь сохранить жизнь и здоровье, помочь в сложной ситуации.
Уважаемы читатели на этом у меня все! Я постарался максимально кратко изложить сегодняшнюю тему. В данном материале были применены как общедоступные материалы, так и личного проектирования. Если где-то я был не прав, или некорректно выражался, то готов разобрать свои ошибки, принять уточнения, но просьба — критика должна быть конструктивной, без преобладания эмоций и ненормативной лексики. Спасибо! В следующей теме мы разберем не менее важные вопросы электроснабжения.
Источник
Схема аварийного освещения
Аварийное освещение в настоящее время является неотъемлемой частью бытовой электроники. Все мы знаем, что аварийное освещение используется во время отключения электроэнергии для освещения дома. Поскольку он используется во время сбоя питания, он должен работать долго, поэтому в аварийном освещении обычно используются яркие белые светодиоды, поскольку они производят больше света и потребляют меньше энергии. Аварийное освещение — очень полезный и популярный проект в разделе DIY.
Итак, сегодня мы собираемся построить простой и экономичный аварийный светильник.
В этой цепи аварийного освещения при отключении питания аварийное освещение включается автоматически. Мы использовали четыре ярких белых светодиода, можно добавить больше светодиодов для получения большего количества света, учитывая, что общий потребляемый ток не должен превышать ток питания. Сверхъяркий белый светодиод потребляет 3 В и ток 20 мА.
Описание схемы
Мы можем разделить эту схему светодиодного аварийного освещения на две части; Первая часть используется для понижения напряжения переменного тока 220 В до регулируемого постоянного тока 8 В с помощью трансформатора и мостового выпрямителя. И вторая часть состоит из реле и аккумуляторной батареи, которая используется для освещения светодиодов при отключении питания.
Компоненты:
- Трансформатор- 9-0-9 500 мА
- Мостовой выпрямитель
- Диод- 1N4007
- Регулятор напряжения IC 7808
- Конденсатор 1000 мкФ, 0,01 мкФ
- Реле-6В
- Резисторы — 100 Ом
- Светодиоды — Сверхъяркий белый светодиод
- Перезаряжаемый аккумулятор 6 В, 4,5 А·ч
В первой части схемы мы использовали трансформатор 9-0-9 500 мА, понижающий до напряжение 220 в 9v.
Мостовой выпрямитель представляет собой комбинацию из 4 диодов, которая используется для удаления отрицательной полукомпоненты переменного тока. Этот процесс называется Исправление . Кроме того, конденсатор 1000 мкФ был использован для фильтрации , означает удаление пульсаций в результирующей волне. Регулятор напряжения 7808 использовался для регулирования волны постоянного тока, чтобы обеспечить бесперебойную и плавную подачу постоянного тока 8 В. Весь процесс преобразования переменного тока 220 В в постоянный ток низкого напряжения описан в этой статье: Схема зарядного устройства сотового телефона 9.0005
Вторая часть цепи аварийного освещения состоит из основных функций, то есть автоматического включения аварийного освещения (массива белых светодиодов) при сбое питания. Мы использовали Relay здесь, чтобы автоматизировать это. Аккумуляторная батарея 6 В, 4,5 Ач подключена к массиву светодиодов через реле.
Обычно, когда нет сбоя питания, катушка реле остается под напряжением, а рычаг притягивается к клемме NO (нормально разомкнутая), а клемма NC (нормально подключенная) остается разомкнутой. В этой ситуации светодиоды отключаются от аккумуляторной батареи и остаются ВЫКЛЮЧЕННЫМИ, также батарея получает заряд через источник питания от трансформатора. Диод D5 служит для предотвращения обратного вытекания батареи.
Теперь при отключении питания катушка реле обесточивается, а рычаг подключается к клемме NC, которая подключает светодиоды к аккумуляторной батарее, и массив светодиодов загорается. Вот как работает это аварийное освещение. Теперь, когда питание восстанавливается, реле срабатывает, и рычаг снова подключается к клемме NO, которая, в свою очередь, отключает светодиоды от батареи и подключает батарею к трансформатору для зарядки.
Как правило, аккумуляторная батарея 6 В, 4,5 Ач поставляется с механизмом восстановления при глубоком разряде и защитой от перезаряда, но мы можем использовать стабилитрон 6,8 В для защиты батареи от перезарядки.
Мы также можем использовать другие перезаряжаемые батареи , такие как никель-кадмиевая батарея (NiCad), никель-металлогидридная батарея, батареи для сотовых телефонов и т. д. Кроме того, мы также можем использовать PNP-транзистор BD140 вместо реле. Транзистор PNP можно использовать здесь в качестве переключателя, так как он будет выключен, когда на его базу постоянно подается напряжение, в случае, если есть питание, и он будет включен, в случае сбоя питания, который соединяет светодиоды с аккумуляторной батареей. , и активирует аварийное светодиодное освещение .
Это аварийное освещение также может быть изготовлено с использованием LDR (светозависимого резистора), в котором свет будет автоматически включаться в зависимости от наступления темноты, что означает, что он остается выключенным при наличии света и включается при его отсутствии.
10 Схемы автоматического аварийного освещения
В статье описаны 10 простых схем автоматического аварийного освещения с использованием светодиодов высокой яркости.
Эту схему можно использовать при сбоях в подаче электроэнергии и вне помещений, где любой другой источник питания может быть недоступен.
Что такое аварийная лампа
Аварийное освещение представляет собой цепь, которая автоматически включает лампу с батарейным питанием, как только входная сеть переменного тока становится недоступной или при сбое или отключении сетевого питания.
Предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному дежурному аварийному освещению.
В обсуждаемых схемах вместо ламп накаливания используются светодиоды, что делает устройство очень энергоэффективным и ярким благодаря своей светоотдаче.
Кроме того, в схеме используется очень инновационная концепция, специально разработанная мной, которая еще больше повышает экономичность устройства.
Давайте познакомимся с концепцией и схемой более подробно:
Предупреждение: Несколько описанных ниже цепей без использования трансформатора не изолированы от сети переменного тока, и поэтому чрезвычайно опасно прикасаться к ним во включенном и разомкнутом состоянии.
Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за какой-либо несчастный случай из-за какой-либо небрежности пользователя .
Теория автоматического аварийного освещения
Как следует из названия, это система, которая автоматически включает лампу при сбое в сети переменного тока и выключает ее при восстановлении сетевого питания.
Аварийное освещение может иметь решающее значение в местах с частыми перебоями в подаче электроэнергии, поскольку оно может предотвратить попадание пользователя в неудобную ситуацию при внезапном отключении сетевого питания. Это позволяет пользователю продолжить текущую задачу или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до восстановления сетевого питания..
1) Использование одного PNP-транзистора
Концепция: Мы знаем, что светодиодам требуется определенное фиксированное падение напряжения в прямом направлении, чтобы загореться, и именно при этом номинальном значении светодиод находится в лучшем состоянии, то есть при напряжении, близком к его прямому падению.
Падение напряжения способствует наиболее эффективной работе устройства.
При увеличении этого напряжения светодиод начинает потреблять больше тока, а рассеивая дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.
Если бы мы могли поддерживать напряжение вокруг светодиода близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.
Именно это я и пытался исправить в схеме. Поскольку здесь используется батарея на 6 вольт, это означает, что этот источник немного выше, чем прямое напряжение используемых здесь светодиодов, которое составляет 3,5 вольта.
Дополнительное повышение напряжения на 2,5 В может привести к значительному рассеянию и потере мощности из-за выделения тепла.
Поэтому я использовал несколько диодов последовательно с источником питания и убедился, что первоначально, когда батарея полностью заряжена; три диода эффективно переключаются, чтобы сбрасывать лишние 2,5 вольта на белые светодиоды (поскольку каждый диод падает на 0,6 вольта сам на себя).
Теперь, когда напряжение батареи падает, ряды диодов уменьшаются до двух, а затем до одного, чтобы на блок светодиодов попадало только желаемое напряжение.
Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребляемого тока и обеспечивает резервное питание в течение гораздо более длительного периода времени, чем при обычном подключении
Однако вы можете удалить эти диоды, если вы не хотите включать их.
Принципиальная схема
Как работает схема аварийного освещения с белым светодиодом
Ссылаясь на принципиальную схему, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:
Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного PNP-транзистора, который здесь используется в качестве переключателя.
Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют на них как земля.
Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.
Здесь, пока сетевое питание включено, плюс от источника питания достигает базы транзистора, оставляя его выключенным.
Таким образом, напряжение от батареи не может достичь блока светодиодов, оставляя его выключенным. При этом аккумулятор заряжается от напряжения сети и заряжается через систему подзарядки.
Однако, как только пропадает сетевое питание, плюс на базе транзистора исчезает, и он смещается в прямом направлении через резистор 10К.
Транзистор включается, мгновенно зажигая светодиоды. Изначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере того, как светодиод становится тусклее.
ЕСТЬ СОМНЕНИЯ? НЕ СМОТРИТЕ КОММЕНТАРИЙ И ВЗАИМОДЕЙСТВУЙТЕ.
Список деталей
- R1 = 10K,
- R2 = 470 Ом
- C1 = 100 UF/25V,
- DIODES и D1, D2 = 1N4007,
- D3 -10 = 1N544287,
- D3-15. T1 = BD140
- Tr1 = 0–6 В, 500 мА,
- Светодиоды = белые, высокоэффективные, 5 мм,
- S1 = переключатель с тремя переключающими контактами. Использование бестрансформаторного источника питания
T1 = BD140Представленная выше конструкция также может быть выполнена с использованием бестрансформаторного источника питания, как показано ниже:
Здесь мы обсудим, как можно построить аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.
Основные характеристики предлагаемой схемы автоматического бестрансформаторного аварийного освещения, хотя она очень идентична более ранним конструкциям, отсутствие трансформатора делает конструкцию очень удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.
Тем не менее, цепь, полностью и напрямую связанная с сетью переменного тока, чрезвычайно опасна при прикосновении в открытом положении, поэтому очевидно, что конструктор при ее изготовлении соблюдает все необходимые меры безопасности.
Описание схемы
Возвращаясь к идее схемы, транзистор T1, являющийся PNP-транзистором, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует на его базовом эмиттере.
Фактически здесь трансформатор заменен конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые детали представляют собой симпатичный компактный бестрансформаторный блок питания, способный удерживать транзистор в выключенном состоянии при наличии сети, а также обеспечивать подзарядку соответствующей батареи.
Транзистор возвращается в состояние смещения с помощью резистора R2 в момент сбоя питания переменного тока.
Теперь питание батареи проходит через T1 и зажигает подключенные светодиоды.
На схеме показана батарея на 9 вольт, однако может быть также встроена батарея на 6 вольт, но тогда D3 и D4 должны быть полностью сняты со своих мест и заменены проволочной связью, чтобы питание батареи могло течь напрямую через транзистор и светодиоды.
АВТОМАТИЧЕСКАЯ СХОВНАЯ СМЕРНАЯ СВЕТА СВЕТА
Видео клип:
Список деталей
- R1 = 1M,
- R2 = 10K,
- R3 = 50 OHM 1/2 WATT,
- R3 = 50 OHM 1/2 WATT, .0028
- C1 = 1UF/400V PPC,
- C2 = 470UF/25 В,
- D1, D2 = 1N4007,
- D3, D4 = 1N5402,
- Z1 = 12 V/1WATT,
- Z1 =
- . Светодиоды, белые, высокоэффективные, 5 мм
Схема печатной платы для приведенной выше схемы (вид сбоку, фактический размер)
Патентный список
- R4 = 33 Ом 1 Вт
- D1—D5 = 1N4007
- T1 = 8550
- C1 = 474/400V PPC
- C2 = 10UF/25V
- Z1 = 4,7 В
- Светодиоды = 20 мА/5 мм
- MOV = любой стандарт для 220 В приложение
2) Supected Attomatic Attorle Attoryate Attoryatic Attoryatic Attormatic Attormatic Attoryatic Attormatic Attormatic.
В следующей цепи аварийной лампы с защитой от перенапряжения используются 7 последовательных диодов, подключенных в прямом смещении через линию питания после входного конденсатора. Напряжение этих 7 диодов падает примерно до 4,9 В и, таким образом, обеспечивает идеально стабилизированный и защищенный от перенапряжения выходной сигнал для зарядки подключенной батареи.Аварийная лампа с автоматической активацией LDR «день-ночь»
В ответ на предложение одного из наших заядлых читателей приведенная выше схема автоматического светодиодного аварийного освещения была изменена и улучшена за счет второго транзисторного каскада, включающего систему запуска LDR.
Ступень делает действие аварийного освещения неэффективным в дневное время, когда доступно достаточное окружающее освещение, что позволяет экономить драгоценный заряд батареи, избегая ненужного переключения устройства.
Модификации схемы для работы 150 светодиодов по запросу SATY:
Перечень деталей для схемы аварийного освещения на 150 светодиодов
R1 = 220 Ом, 1/2 Вт
R2 = 100 Ом, 2 Вт,
RL = все 22 Ом, 1 /4 Вт,
C1 = 100 мкФ/25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный,
Трансформатор = 0- 6 В, 500 мА
3) Цепь автоматической аварийной лампы с отсечкой при низком заряде батареи
Следующая схема показывает, как схема отключения при низком напряжении может быть включена в описанную выше конструкцию для предотвращения чрезмерного разряда батареи.
4) Цепь питания с приложением аварийного освещения
4-я цепь, показанная ниже, была запрошена одним из читателей, это цепь питания, которая подзаряжает аккумулятор, когда есть сеть переменного тока, а также питает выход от необходимая мощность постоянного тока через D1.
Теперь, в момент пропадания сети переменного тока, аккумулятор мгновенно включается и компенсирует выходной сбой своим питанием через D2.
При наличии входной сети выпрямленный постоянный ток проходит через R1 и заряжает аккумулятор желаемым выходным током, а также D1 переводит трансформатор постоянного тока на выход для одновременного удержания нагрузки включенной.
D2 остается смещенным в обратном направлении и не может проводить ток из-за более высокого положительного потенциала, создаваемого на катоде D1.
Однако, когда сеть переменного тока выходит из строя, потенциал катода D1 становится ниже, и поэтому D2 начинает проводить ток и обеспечивает мгновенную подачу постоянного тока батареи на нагрузку без каких-либо перерывов.
Перечень деталей для резервной цепи аварийного освещения
Все диоды = 1N5402 для аккумуляторов емкостью до 20 Ач, 1N4007, два параллельно для аккумуляторов 10-20 Ач и 1N4007 для менее 10 Ач.
R1 = Зарядное напряжение — Напряжение батареи / зарядный ток
Ток трансформатора/зарядный ток = 1/10 * батарея Ач
C1 = 100 мкФ/25
Транзисторы NPN, как показано здесь:
6) Аварийная лампа с использованием реле
Эта 6-я простая схема аварийного освещения с переключением светодиодного реле с использованием резервной батареи, которая заряжается при наличии сети и переключается в режим светодиод/батарея, как только происходит сбой сети. . Идея была предложена одним из участников этого блога.
Цели и требования к схеме
В следующем обсуждении поясняются детали применения предлагаемой схемы аварийной лампы переключения светодиодного реле
Я пытаюсь сделать очень простую схему переключения…
где я использую трансформатор 12-0-12 для зарядки мотоциклетного аккумулятора 12 В от сети.
При отключении сети батарея будет питать светодиод мощностью 10 Вт. Но проблема в том, что реле не выключается при отключении сети.
Любые идеи. Хотите, чтобы это было действительно просто .. Реле 12 В постоянного тока / крышка 2200 мкФ-50 В на трансформаторе.
Мой ответ:
Привет, убедитесь, что катушка реле подключена к выпрямленному постоянному току от трансформатора 12-0-12. Контакты реле должны быть соединены только с батареей и светодиодом.
Обратная связь:
Прежде всего спасибо за ответ.
1. Да, катушка реле подключена к выпрямленному постоянному току.
2. Если я подключу контакты реле только к аккумулятору / светодиоду, то как аккумулятор будет заряжаться при включении сети?
Если я ничего не упустил..
Конструкция
Приведенная выше схема не требует пояснений и показывает конфигурацию для реализации простой схемы аварийной лампы переключения светодиодного реле.
Использование реле и без трансформатора
Это новая запись , которая показывает, как можно использовать одно реле для создания аварийной лампы с зарядным устройством.
Реле может быть любым обычным реле 400 Ом 12В.
При наличии сети переменного тока реле питается от выпрямленного емкостного источника питания, который соединяет контакты реле с его замыкающим контактом. Аккумулятор теперь заряжается через этот контакт через резистор 100 Ом. Стабилитрон 4 В гарантирует, что ячейка 3,7 никогда не достигнет ситуации перезарядки.
При сбое сети переменного тока реле деактивируется, и его контакты замыкаются на Н/З клеммах. Клеммы N / C теперь соединяют светодиоды с батареей, мгновенно освещая ее через резистор 100 Ом.
Если у вас есть какие-либо конкретные вопросы, задавайте их в поле для комментариев.
7) Простая схема аварийной лампы с использованием 1-ваттных светодиодов
Здесь мы изучаем простую схему светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи.
Дизайн заказал один из активных читателей этого блога, г-н Харун Хуршид.
Технические характеристики
Можете ли вы помочь мне разработать схему для зарядки аккумулятора Nokia
3,7 В с использованием обычной схемы зарядного устройства для мобильных телефонов Nokia и использовать этот аккумулятор для освещения светодиодов мощностью 1 Вт, подключенных параллельно, должен быть световой индикатор, а также автоматический системы в случае сбоя питания, пожалуйста, примите во внимание мою идею и дизайн
С уважением,
Харун Хуршид
Дизайн
Требуемая схема светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи может быть легко построена с помощью приведенной ниже схемы Добавление:
5 9 Регулятор тока для светодиода
Rx = 0,7 / 0,3 = 2,3 Ом 1/4 Вт
Напряжение от источника питания зарядного устройства сотового телефона снижается примерно до 3,9 В за счет добавления диодов на положительном пути питания.
Это должно быть подтверждено цифровым мультиметром перед подключением ячейки.
Напряжение должно быть ограничено примерно 4 В, чтобы ячейка никогда не превышала предел перезарядки.
Хотя указанное выше напряжение не позволит полностью и оптимально зарядить элемент, оно гарантирует, что элемент не будет поврежден из-за перезарядки.
PNP-транзистор находится под обратным смещением до тех пор, пока сеть переменного тока остается активной, в то время как литий-ионный элемент заряжается постепенно.
В случае пропадания сети переменного тока транзистор включается с помощью резистора 1K и мгновенно зажигает светодиод мощностью 1 Вт, подключенный между его коллектором и землей.
Вышеупомянутая конструкция также может быть реализована с использованием бестрансформаторной схемы питания. Ознакомимся с полной конструкцией:
Перед тем, как перейти к деталям схемы, следует отметить, что предложенная ниже конструкция не изолирована от сети и поэтому прикасаться к ней крайне опасно, и практически не проверена.
Создавайте его только в том случае, если вы лично уверены в дизайне.
Двигаясь дальше, приведенная схема светодиодного аварийного освещения мощностью 1 Вт с использованием литий-ионного элемента выглядит довольно простой конструкцией. Давайте изучим работу со следующими пунктами.
По сути, это регулируемая бестрансформаторная схема источника питания, которую также можно использовать в качестве схемы драйвера светодиода мощностью 1 Вт.
Настоящая конструкция, возможно, становится очень надежной благодаря тому факту, что здесь эффективно устраняются опасности, обычно связанные с бестрансформаторными источниками питания.
Конденсатор емкостью 2 мкФ вместе с 4 диодами in4007 образуют стандартный каскад емкостного источника питания, работающий от сети.
Добавление эмиттерного повторителя для регулирования напряжения
Предыдущий каскад, состоящий из каскада эмиттерного повторителя и связанных с ним пассивных частей, образует стандартный регулируемый стабилитрон.
Основной функцией этой сети эмиттерных повторителей является ограничение доступного напряжения точными уровнями, установленными предустановкой.
Здесь должно быть установлено значение около 4,5 В, которое становится зарядным напряжением для литий-ионного элемента. Конечное напряжение, которое достигает элемента, составляет около 3,9 В из-за наличия последовательного диода 1N4007.
Транзистор 8550 действует как переключатель, который активируется только при отсутствии питания через емкостной каскад, то есть при отсутствии сети переменного тока.
При наличии сетевого питания транзистор находится под смещением в обратном направлении за счет прямого плюса от мостовой схемы к базе транзистора.
Поскольку напряжение зарядки ограничено на уровне 3,9 В, батарея остается чуть ниже предела полной зарядки, поэтому опасность перезарядки никогда не достигается.
При отсутствии сетевого питания транзистор проводит и соединяет напряжение элемента с подключенным светодиодом мощностью 1 Вт через коллектор и землю транзистора, светодиод мощностью 1 Вт ярко светится.
… при восстановлении сетевого питания светодиод переключается ВЫКЛ немедленно.
Если у вас есть дополнительные сомнения или вопросы относительно приведенной выше схемы светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи, не стесняйтесь оставлять их в комментариях.
8) Цепь автоматического светодиодного аварийного освещения мощностью от 10 до 1000 Вт
Следующая восьмая концепция объясняет очень простую, но выдающуюся схему автоматической аварийной лампы мощностью от 10 до 1000 Вт. Схема также включает в себя функцию автоматического отключения батареи при перенапряжении и низком напряжении.
Функционирование всей схемы можно понять по следующим пунктам:
Работа схемы
На приведенной ниже принципиальной схеме трансформатор, мост и соответствующий конденсатор 100 мкФ/25 В образуют стандартную цепь питания переменного тока в постоянный.
Нижнее реле SPDT напрямую связано с вышеуказанным выходом источника питания, поэтому оно остается активированным, когда сеть подключена к цепи.
В описанной выше ситуации замыкающие контакты реле остаются подключенными, что приводит к отключению светодиода (поскольку он соединен с размыкающим контактом реле).
Обеспечивает переключение светодиодов, чтобы светодиоды включались только при отсутствии сетевого питания.
Однако плюс от аккумулятора напрямую не связан с модулем светодиодов, а поступает через замыкающие контакты другого реле (верхнее реле).
Это реле интегрировано с цепью датчика высокого/низкого напряжения, предназначенной для определения состояния напряжения аккумуляторной батареи.
Предположим, что аккумулятор находится в разряженном состоянии, при включении сети реле остается деактивированным, так что выпрямленный постоянный ток может достичь аккумулятора через замыкающие контакты верхнего реле, инициируя процесс зарядки подключенного аккумулятора.
Когда напряжение батареи достигает потенциала «полного заряда», в соответствии с настройкой предустановки 10 K, реле срабатывает и соединяется с батареей через свои замыкающие контакты.
Теперь в описанной выше ситуации при сбое сети светодиодный модуль может получить питание через реле выше и замыкающие контакты нижнего реле и загореться.
Поскольку используются реле, мощность становится достаточно высокой. Таким образом, схема способна поддерживать мощность более 1000 ватт (лампа) при условии, что контакты реле рассчитаны на предпочтительную нагрузку.
Окончательную схему с добавленной функцией можно увидеть ниже:
Схема была нарисована г-ном Шрирамом К.П., подробности см. в обсуждении комментариев между г-ном Шрирамом и мной.
9) Схема аварийного освещения с использованием лампы фонарика
В этой 9 идее мы обсудим создание простой аварийной лампы с использованием лампы фонарика 3В/6В.
Несмотря на то, что сегодня это мир светодиодов, обычная лампочка фонарика также может считаться полезным кандидатом на излучание света, особенно потому, что ее намного сложнее настроить, чем светодиод.
Показанная принципиальная схема достаточно проста для понимания, в качестве основного коммутационного устройства используется PNP-транзистор.
Прямой источник питания обеспечивает питание цепи при наличии сети.
Работа схемы
Пока присутствует питание, транзистор T1 остается смещенным положительно и поэтому остается выключенным.
Предотвращает попадание энергии батареи в лампу и удерживает ее в выключенном состоянии.
Электропитание от сети также используется для зарядки соответствующей батареи через диод D2 и токоограничивающий резистор R1.
Однако в момент сбоя сети переменного тока T1 мгновенно смещается в прямом направлении, он проводит и позволяет энергии батареи проходить через него, что в конечном итоге включает лампочку и аварийное освещение.
Весь блок можно установить в стандартной коробке адаптера переменного/постоянного тока и подключить непосредственно к существующей розетке.
Лампа должна выступать за пределы коробки, чтобы освещение полностью достигало внешнего окружения.
Список деталей
- R1 = 470 Ом,
- R2 = 1K,
- C2 = 100 UF/25V,
- BUPB = Маленькая лампочка фонаря,
- Батарея = 6V, Rechargable TIP , 500 мА
Дизайн и схема
10) 40-ваттная схема аварийного лампового освещения со светодиодами
10-й удивительный дизайн рассказывает о простой, но эффективной схеме светодиодных аварийных ламп мощностью 40 Вт, которую можно установить дома для обеспечения бесперебойного освещения при одновременной экономии времени.
много электричества и денег.
Введение
Возможно, вы читали одну из моих предыдущих статей, в которой объяснялась система уличного освещения на светодиодах мощностью 40 Вт. Концепция энергосбережения почти такая же, через схему ШИМ, однако выравнивание светодиодов здесь реализовано совершенно по-другому.
Как следует из названия, настоящая идея заключается в светодиодной трубчатой лампе, поэтому светодиоды расположены по прямой горизонтальной схеме для лучшего и эффективного распределения света.
Схема также имеет дополнительную резервную систему аварийного питания, которую можно использовать для обеспечения непрерывного освещения от светодиодов даже при отсутствии нормального сетевого переменного тока.
Благодаря схеме PWM полученное резервное копирование может продлиться до более чем 25 часов при каждой перезарядке батареи (номинальной мощностью 12 В/25 Ач).
Плата строго необходима для сборки светодиодов. Печатная плата должна быть алюминиевой.
Расположение дорожек показано на приведенном ниже рисунке.
Как видно, светодиоды расположены на расстоянии около 2,5 см или 25 мм друг от друга для улучшения максимального и оптимального распределения света.
Светодиоды могут располагаться как в один ряд, так и в несколько рядов.
Однорядная схема показана на приведенном ниже макете, из-за нехватки места были размещены только два последовательных/параллельных соединения, схема продолжается дальше на правой стороне печатной платы, так что все 40 светодиодов включены.
Обычно предлагаемая 40-ваттная схема светодиодной трубки или, другими словами, схема ШИМ может питаться от любого стандартного блока 12 В / 3 ампер SMPS для компактности и приличного внешнего вида.
После сборки вышеуказанной платы выходные провода должны быть подключены к показанной ниже схеме ШИМ через транзисторный коллектор и плюс.
Напряжение питания должно подаваться от любого стандартного адаптера SMPS, как указано в предыдущем разделе статьи.
Мгновенно загорается светодиод, освещая помещение заливающим светом.
Можно предположить, что освещение эквивалентно 40-ваттному световому люминесцентному светильнику с потребляемой мощностью менее 12 ватт, это большая экономия энергии.
Работа от аварийного аккумулятора
Если для указанной выше цепи предпочтительнее аварийное резервирование, это можно просто сделать, добавив следующую цепь.
Давайте попробуем разобраться в конструкции более подробно:
Схема, показанная выше, представляет собой схему 40-ваттной светодиодной лампы с ШИМ-управлением, схема подробно описана в этой статье о схеме уличного освещения на 40 Вт. Вы можете обратиться к нему, чтобы узнать больше о функционировании его схемы.
Цепь автоматического зарядного устройства
На следующем рисунке ниже показана схема автоматического зарядного устройства при пониженном и повышенном напряжении с автоматическим переключением реле. Все функционирование можно понять по следующим пунктам:
IC 741 сконфигурирован как датчик низкого/высокого напряжения батареи и активирует соседнее реле, подключенное к транзистору BC547 соответствующим образом.
Предположим, что сеть есть, а аккумулятор частично разряжен. Напряжение от ИИП переменного/постоянного тока поступает на аккумулятор через размыкающие контакты верхнего реле, которое остается в выключенном положении из-за напряжения аккумулятора, которое может быть ниже порогового уровня полного заряда, примем уровень полного заряда равным 14,3В (устанавливается пресетом 10К).
Поскольку катушка нижнего реле подключена к напряжению SMPS, она остается активированной, так что питание SMPS достигает 40-ваттного ШИМ-драйвера светодиодов через замыкающие контакты нижнего реле.
Таким образом, светодиоды остаются включенными при использовании постоянного тока от сетевого адаптера SMPS, а батарея продолжает заряжаться, как описано выше.
Как только аккумулятор полностью заряжен, на выходе IC741 устанавливается высокий уровень, активируя каскад возбуждения реле, верхнее реле переключается и мгновенно соединяет аккумулятор с размыкающим контактом нижнего реле, переводя аккумулятор в режим ожидания.
