Схема подключения блока питания к светодиодной ленте

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9. 6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами.

Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.   Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться.

Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ

СВЕТОДИОДНЫЕ ЛЕНТЫ



БЛОКИ ПИТАНИЯ

Как подключить светодиодную ленту к блоку питания: схемы и правила

Сегодня светодиодные ленты очень активно используются в дизайне интерьеров, архитектурной подсветке, ландшафтном дизайне. Они позволяют легко создавать замысловатые световые конструкции, выделять функциональные зоны, расставлять визуальные эффекты. Но вот монтаж таких лент, сборка всей конструкции, пайка проводов – задачи, которые могут стать серьезным затруднением для домашних мастеров. Сама по себе работа не сложная, но она предполагает знание многих нюансов, от которых зависит и эффективность работы, и безопасность эксплуатации светотехнической продукции. Рассмотрим более подробно, как выполняется подключение светодиодной ленты к блоку питания, а также основные способы подключения изделия к сети. Эта информация будет полезна домашним мастерам, которые хотят самостоятельно выполнить работы по установке Led ленты.

Особенности подсоединения светодиодной ленты к блоку питания

Напрямую подключение светодиодной ленты к 220В без блока питания невозможно. Исключение – светотехническая продукция, производимая специально под работу с электросетью 220 В. Но большинство лент, представленных сегодня на рынке, требуют питания 12 В. Реже встречаются модели на 24, 36 В. Энергия от электросети предполагает наличие 220 В переменного напряжения. Если подключить напрямую, полоса просто сгорит. Напряжение надо понижать. Предотвратить это и призваны блоки питания (БП). Они преобразуют напряжение 220 В в 12 В (24 В, 36 В), обеспечивая тем самым возможность безопасного и надежного подсоединения.

Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.

Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм² будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:

1. Коричневый – фазный.
2. Синий – нулевой.
3. Желтый – заземление.

Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).

На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками). Более высокий показатель приведет к существенному сокращению срока работы изделия, а более низкий – уменьшит яркость свечения.

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.

В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.

Варианты подключения светодиодной ленты: основные схемы

При подключении диодной ленты к блоку питания и электросети используются стандартизированные схемы. Обеспечить работоспособность контура поможет учет требуемой мощности. На ее основании подобрать контролеры и блоки питания, кабель определенного сечения. А еще очень важно правильно выполнить соединение всех компонентов. И этот момент во многом зависит от того, на каких элементах будет основываться светотехническая конструкция.

Так, рассмотрим более подробно три варианта схем подключения светодиодных лент:

1. Подключение Led ленты с диммером.
2. Подключение питания способом пайки припоем.
3. Подключение RGB-ленты с контроллером.

Подключение Led ленты с диммером

При обустройстве светодиодной подсветки или основного освещения на основании Led ленты часто используются диммеры. Это небольшие приборы, предназначенные для регулировки яркости светового потока, нагрузки или мощности. Они предназначены исключительно для работ с монохромными модификациями. Диммеры также необходимо подключать к контуру, как и саму ленту.

Описанный вариант подсоединения идентичен для 12-вольтных, и 24-вольтных приборов. Выполняется в несколько этапов:

1. Изначально подключают Led ленты к блоку питания, соединяя выходные контакты «плюс» и «минус» самого блока с соответствующими контактными выводами на светодиодном изделии. Провода, выходящие с ленты, можно удлинить либо соответствующими клеммными разъемами или путем припаивания к ним дополнительного отрезка кабеля. Если конечная длина светотехнического контура не будет более 5 метров, то можно использовать последовательное подсоединение. Если этим пренебречь, в ходе эксплуатации прояви себя неравномерность свечения на концах цепи. Решить такую проблему повышением тока в цепи нельзя, ведь это спровоцирует повышение температуры и токопроводящие цепочки на печатных платах прогорят, что приведет к поломке контура и его полной непригодности к последующей эксплуатации. В случае, когда суммарная длина светодиодной цепи превысит 5 м, потребуется выполнить параллельное подключение блоков питания к ленте. Рекомендация: для мощных кристаллов одного источника может быть мало. И дело здесь не только в его недостаточной мощности, но и в больших размерах прибора, что усложняет его скрытый монтаж. Поэтому более эффективным и удобным решением будет подключение к сети нескольких блоков питания. Их можно будет установить как в самом электрощитке, так и возле ленты.
2. Подсоединение диммера. Наличие этого прибора несколько усложняет цепочку. Устанавливается этот прибор на участке после БП и самой Led-полосой. Подключение диммера к светодиодной ленте выполняется точно так же, как и к самому БП. Надо просто соединить соответствующие выводы. Наиболее простое решение – применение соответствующих коннекторов. Они работают по типу защелки: плотно прижимают провода, не требуют пайки.
3. Подсоединение усилителя. Устройство стоит включать в каждый контур, где используется свыше одного блока питания и более. Усилитель играет роль повторителя сигнала. У этого прибора 3 выхода. Получается, к его входу подключается блок питания второй линии, а к выходам – диммер и сама лента.
4. Подсоединение многозональной регулировки. Такой вариант используется в случае, если светодиодная лента подключается параллельно и на каждую линию идет свой диммер. Он будет удобным тогда, когда в одной комнате надо обустроить несколько зон освещения. Все эти устройства подсоединяются к одному пульту, что повышает удобство управления ими. Управлять работой всех линий можно индивидуально, независимо от других.

Подсоединения блока питания методом пайки припоем

Подключение полосы к БП либо другим приборам контура с использованием коннекторов – удобное и быстрое решение. Но оно не всегда эффективное. Наиболее часто этот метод применяется в случае монтажа светодиодных лент повышенной мощности. Получается, что после защелкивания формируется маленькая площадь контакта, что приводит к точечному перегреву. Те диоды, которые ближе всего будут находиться к коннектору, будут более интенсивно деградировать, терять яркость, выделяться в общем потоке. Еще один недостаток использования коннекторов – окисление контактов со временем. Это может спровоцировать самопроизвольные мигания, затухания светового потока. Поэтому многие специалисты сходятся во мнении, что при монтаже светодиодной ленты к блоку питания 12 В стоит применять метод пайки.

Для выполнения работ потребуется паяльник, тонкие медные кабели, канифоль, оловянно-свинцовый припой и нейтральный флюс-гель. Далее изучаем маркировку, определяем контакты «плюс» и «минус». Обратите внимание: в случае работ с многоцветными лентами, у них будет один «+» и три «-». Кончики проводов зачищаются от изоляционного слоя. Выполняется пайка:

• окунаем кабельный провод в канифоль, подносим наконечник паяльника с оловом;
• повторяем процедуру 2-3 раза, пока медная часть провода не будет полностью покрыта;
• проводим лужение контактной площадки на ленте при помощи флюса;
• переносим на ленту часть припоя разогретым паяльником;
• соизмеряем диаметр бугорков олова на плате и длину зачищенного участка провода: лишний провод обрезаем;
• сопоставляем проводник и бугорок припоя, подносим паяльник на несколько секунд, пока олово растопится и провод погрузится в жидкий расплав.

Аналогичные работы проводятся и со вторым проводником. Место соединения дополнительно можно залить термоклеем, надеть поверх термоусадку. Такое решение обеспечит более высокую стойкость соединения к изгибам. Внимание: ленты, которые влагозащищены силиконом, требуют несколько других монтажных работ.

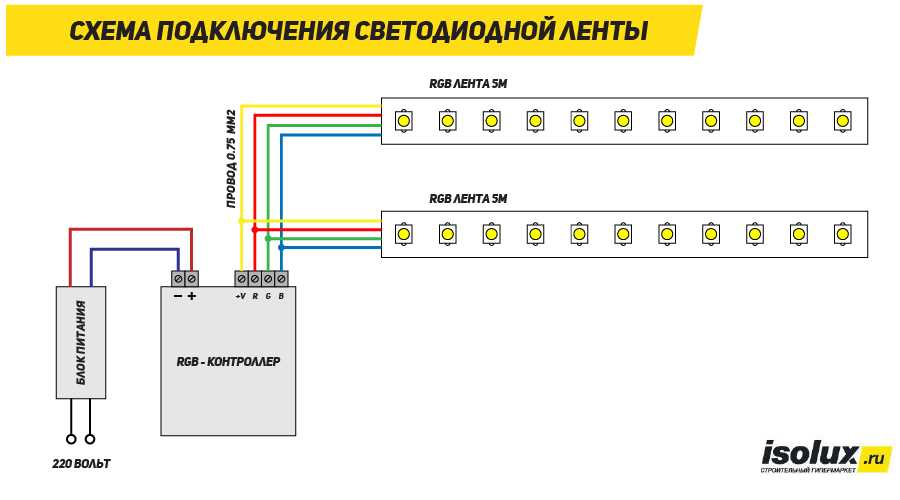

Подсоединение RGB-ленты с контроллером

В сложных светотехнических конструкциях на основе RGB лент применяются контроллеры. Это управляющие блоки, обеспечивающие возможность корректировать яркость, чередование оттенков, режим мигания, цвет. С их помощью можно создавать всевозможные оттенки. Управляется этот прибор пультом ДУ.

Обязательное условия монтажа RGB-ленты – строгое соблюдение полярности проводов. Если этого не будет, подаваемые сигналы будут восприниматься некорректно. Подключение компонентов системы выполняется в такой последовательности:

1. Блок питания.
2. Контроллер.
3. Светодиодная лента.

Подключение компонентов может выполняться пружинными коннекторами, или пайкой. Процесс ничем не отличается от рассмотренного ранее. Единственное отличие – подключить надо не 2, а 4 провода: один «плюс» и бри цветных «минуса»: красный, зеленый, голубой. При параллельном монтаже отрезков ленты можно применять усилитель. Если планируется подключение многозонального управления, то стоит установить отдельные контроллеры на каждую из линий.

На какой бы схеме последовательного, последовательного подключения блока питания и светодиодной ленты вы не остановились, надо правильно подобрать все необходимые компоненты. Покупатели из России с удобством и выгодой могут это сделать в каталоге интернет-магазина группы компаний «Промэлектроника». Получить консультации и помощь в выборе можно по телефону или через форму обратной связи.

Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресуемые светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Подключение одноцветных светодиодных лент

5 Подключение настраиваемых белых светодиодных лент

6 Подключение светодиодных лент RGB

70003 9003 Как подключить светодиодные ленты RGBW

8 Как подключить светодиодные ленты RGBCCT

9 Как подключить адресные светодиодные ленты

10 Часто задаваемые вопросы

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?

Каталог образцов светодиодных лент

Параллельное соединение

Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента с обоих концов

Убедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветные светодиодные ленты

Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.

одноцветная светодиодная лента

Одноцветные светодиодные ленты Wring с нерегулируемыми светодиодными драйверами

Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Wring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.

Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В

Схема подключения одноцветной светодиодной ленты 0 10 В

Схема подключения драйвера светодиода с регулируемой яркостью

Схема подключения симистора для одноцветной светодиодной ленты

Схема подключения драйвера светодиода с регулируемой яркостью DALI

Схема подключения одноцветной светодиодной ленты dali

Одноцветные светодиодные ленты Wring со светодиодными контроллерами

Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.

Без усилителя ШИМ

При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не нужен. Схема подключения контроллера одноцветной светодиодной ленты

без усилителя

С усилителем ШИМ

Для крупных проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент. Схема подключения контроллера одноцветной светодиодной ленты

с усилителем

Одноцветная светодиодная лента Wring с декодером DMX512

одноцветная светодиодная лента Схема подключения декодера dmx512

Как подключить настраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Перестраиваемая белая светодиодная лента Wring с диммируемыми светодиодными драйверами

В большинстве случаев диммируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.

Драйвер DT8 для настраиваемых белых светодиодов DALI

Схема подключения dali для настраиваемых белых светодиодов DT8

Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя

настраиваемый белый контроллер подключение без усилителя схема

С ШИМ-усилителем

Подключение настраиваемого белого контроллера со схемой усилителя

Настраиваемые белые светодиодные ленты Wring с декодером DMX512

Как правило, не существует специального декодера DMX512 (2-канальный выход) для светодиодных лент с регулируемой цветовой температурой.

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

Схема подключения декодера белого цвета dmx512

Двухпроводная перестраиваемая светодиодная лента белого цвета

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодные ленты RGB

Светодиодная лента RGB имеет четыре провода с общим анодом, R, G и B.

Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

Светодиодная лента RGB

Светодиодная лента Wring RGB с регулируемыми драйверами светодиодов

Драйвер светодиодной ленты DALI DT8 RGB

Светодиодная лента RGB Схема подключения dali DT8

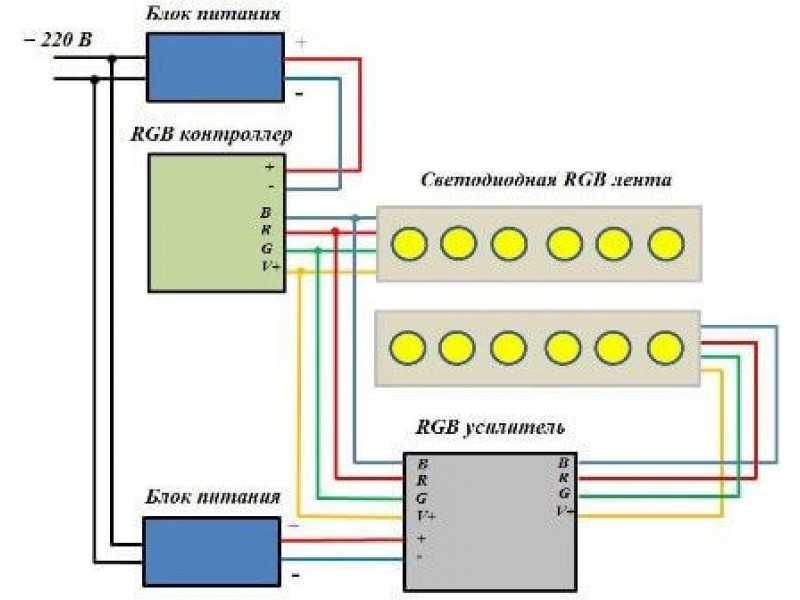

Светодиодная лента Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя без усилителя схема

с ШИМ усилителем

подключение контроллера rgb светодиодной ленты с усилителем схема

Светодиодные ленты Wring RGB с декодером DMX512

Светодиодные ленты RGB Схема подключения декодера dmx512

Как подключить светодиодные ленты RGBW

Светодиодные ленты rgbw лента dali dt8 схема подключения

Wring RGBW светодиодная лента со светодиодными контроллерами

без ШИМ усилителя

rgbw светодиодная лента схема подключения без усилителя

с ШИМ усилителем

Контроллер светодиодной ленты rgbw со схемой подключения усилителя

Светодиодная лента Wring RGBW с декодером DMX512

Светодиодная лента rgbw Схема подключения декодера dmx512

Как подключить светодиодную ленту RGBCCT

Светодиодная лента rgbcct

Светодиодная лента Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодной ленты DALI DT8 RGBW

Светодиодная лента rgbcct Схема подключения dali DT8

Светодиодная лента Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя

Контроллер светодиодной ленты rgbcct без усилителя Схема подключения

С усилителем ШИМ

Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Wring Светодиодная лента RGBW с декодером DMX512

Светодиодная лента rgbcct Схема подключения декодера dmx512 , пиксельная светодиодная лента, волшебная светодиодная лента или светодиодная лента цвета мечты — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.

Как подключить адресные светодиодные ленты SPI

Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Адресная светодиодная лента SPI представляет собой светодиодную ленту, которая получает сигналы SPI напрямую и изменяет цвет и яркость света в соответствии с сигналом. Адресная светодиодная лента

spi Адресная светодиодная лента

SPI только с каналом данных Адресная светодиодная лента

spi только с проводом данных Схема подключения Адресная светодиодная лента

SPI с каналами данных и часов

Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных

spi Адресная светодиодная лента с данными и резервной схемой подключения проводов данных

Как подключить адресную светодиодную ленту DMX512

Адресная светодиодная лента DMX512 — это светодиодная лента, которая принимает сигналы DMX512 напрямую, без декодера DMX512, и изменяет цвет и яркость света по сигналу.

Адресная светодиодная лента dmx512

Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

Схема подключения светодиодной ленты dmx512

Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.

Настройка адреса DMX512

Часто задаваемые вопросы

Светодиодный индикатор RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания столько светодиодных лент, сколько хотите, но подключать их нужно параллельно и следить, чтобы общая мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или проводной проводки.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.

Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Я думаю, что после прочтения этой статьи у вас уже есть понимание того, как подключать различные виды светодиодных лент.

LEDYi производит высококачественные светодиодные ленты и неоновые светодиодные ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

• LinkedIn
• Facebook
• Twitter
• More

How To To TO Connect ANTER TO TO TO TO CONNTE TO CONNTE ANTOR TO CONNTE ANTEP ANTIP ANTIP ANTIP ANTIP ANTIP AIP ANTIP AB LED.0001

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую мощность на светодиодной ленте, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания y

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.





Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

  Если оба эти условия соблюдены, с точки зрения электричества, все готово.

  Схема подключения светодиодной ленты Waveform Lighting

  Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.





Как интерпретировать эту диаграмму:

  Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

  Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

  Фотография и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым цветом)

Начнем с рассмотрения типа выходного разъема постоянного тока на стороне блока питания.

Наиболее распространенным разъемом является вилка постоянного тока:



В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть, а только два провода, отмеченные красным и белым: но методология подключения будет другой, поэтому обязательно определите это, прежде чем двигаться дальше.

  Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

  Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



 В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

  Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

  См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

  Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) провод выход постоянного тока источника питания к (-) медной контактной площадке.

  Преобразование медных контактных площадок в провода

  Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

  Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.



  Вот так за считанные секунды можно превратить медные площадки на конце сегмента светодиодной ленты в провода.

  И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.
