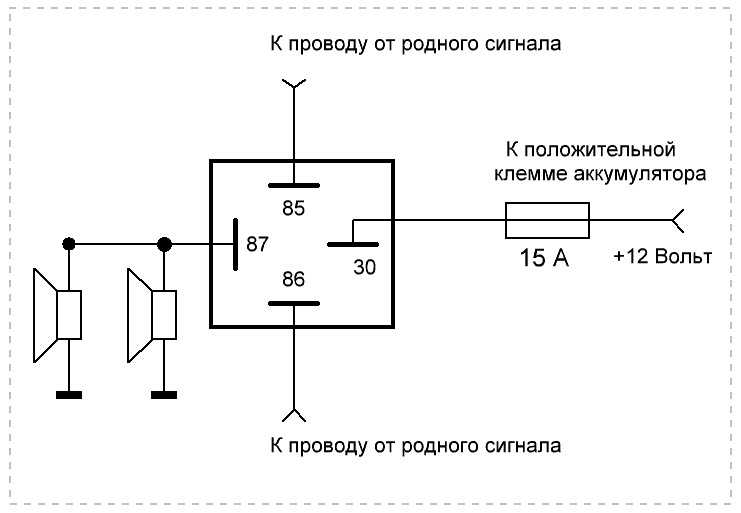

Схема подключения четырехконтактного реле на сигнал: Схема подключения волговского сигнала через реле на ВАЗ-2110

Решение! Ошибка Р0504 рассогласование датчика тормоза.

Рассогласование датчиков педали тормоза.

Рассогласование  датчиков  педали  тормоза. Очень частая ошибка с которой сталкиваются владельцы автомобилей. Чаще всего ошибка датчика педали тормоза встречается на автомобилях Лада, 2114,Лада Калина, Лада Приора, Лада Гранта, Лада Датсун, Лада Веста.  Также ошибка Р0504 неисправность рассогласование датчиков педали тормоза, может встречаться в автомобилях иностранного производства.

Он крепится на кронштейне возле педали тормоза и отслеживает нажатия на педаль.
Как только водитель нажимает на тормоза, датчик замыкает контакты цепи задних стоп сигналов.
Внутри датчика имеются две контактные группы. Сигналы с датчика отслеживает электронный блок управления двигателем. При отпущенной педали тормоза, одна группа контактов замкнута, а другая разомкнута.
При нажатой педали тормоза группа которая была замкнута, размыкается, а другая группа замыкается.

В сис­те­мах уп­рав­ле­ни­ем дрос­сель­ной зас­лон­кой, сиг­на­лы вык­лю­ча­те­ля пе­да­ли тор­мо­за иг­ра­ют важ­ну­ю роль, пос­коль­ку ис­поль­зу­ют­ся фун­кци­ей бе­зо­пас­нос­ти.

Ког­да во­ди­тель на­жи­ма­ет на пе­даль тор­мо­за, дрос­сель­на­я зас­лон­ка дви­га­те­ля зак­ры­ва­ет­ся, для то­го что­бы о­бес­пе­чить тор­мо­же­ни­е дви­га­те­лем.

По э­той при­чи­не о­чень важ­но о­бес­пе­чить, что­бы вык­лю­ча­тель сиг­на­ла тор­мо­же­ни­я всег­да на­хо­дил­ся в ра­бо­чем сос­то­я­ни­и. В слу­ча­е не­ис­прав­нос­ти э­лек­три­чес­ких це­пей вык­лю­ча­те­ля, дви­га­тель ав­то­мо­би­ля мо­жет пе­ре­хо­дить в а­ва­рий­ный ре­жим ра­бо­ты с при­ну­ди­тель­но у­мень­шен­ной мощ­нос­тью.

В этой статье я расскажу как избавиться от от ошибки Р0504 рассогласование датчиков педали тормоза, навсегда!

Как работает датчик педали тормоза.

Устройство и неисправности датчика педали тормоза. Датчик педали тормоза состоит из двух контактных групп как я уже говори выше и имеет четыре контакта в разъеме подключения. По сути это обычный механический выключатель, как мы используем дома для включения света. Он имеет два положения нажатое состояние и отжатое, при этом в одном положении одна группа контактов замкнута а другая разомкнута. Это условие обязательно, чтобы в датчике в любом положении была замкнута одна  или другая группа контактов.

Датчик положения педали тормоза с четырехконтактным разъемом подключения, стали использовать на автомобилях имеющие электронную дроссельную заслонку.

Датчик педали тормоза напрямую связан с электронным блоком управления двигателем. Оба сигнала поступают в эбу, при этом на них должна быть всегда разная полярность.
Если с обоих сигналов одновременно в блок эбу будет приходить “+” или ”-”, блок эбу фиксирует ошибку “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА”.

На фото выше видно что при отпущенной педали тормоза, контакты “3” и “4” замкнуты и через них проходит “+” от главного реле автомобиля, на электронный блок двигателя.
Контакты “1” и “2” в этот момент разомкнуты и на другой вход ЭБУ приходит минус через лампы стоп сигналов. Вообще блок эбу отслеживает только плюсовое напряжение поступающее с датчика педали тормоза.
Если на одном входе “плюс” а на другом ноль, значит педаль отпущена.
Если “плюс” появился на другом входе значит педаль нажата. Смотрите схему подключения ниже.

При нажатой педали тормоза датчик педали тормоза замкнул контакт “1” и “2” задних ламп стоп сигналов, при этом также “плюс” пошел на определенный вход эбу.
В этом случае электронный блок понимает что водитель пытается затормозить, ЭБУ тут же закрывает дроссельную заслонку двигателя, чтобы происходило торможение двигателем. Так же ЭБУ проверяет датчик скорости автомобиля, чтобы убедится что автомобиль движется и не стоит на месте.
Датчик педали тормоза имеет очень важную роль в системе безопасности в современном автомобиле!

Ошибка Р0504 рассогласование датчиков педали тормоза.

Почему появляется ошибка P0504 рассогласование датчика педали тормоза?

Две группы контактов, которые находятся в датчики педали тормоза, должны работать всегда синхронно. Если один контакт замкнут значит другой в обязательном порядке должен быть разомкнут, или зеркально наоборот.
Чаще всего ошибка  P0504 рассогласование датчиков педали тормоза появляется когда обе группы контактов разомкнуты.

Происходит это по той причине, когда одна группа контактов разомкнулась а другая не сомкнулась. В итоге обе группы контактов находятся в разомкнутом состоянии, электронный блок не понимает положение педали тормоза и фиксирует ошибку “Р0504 рассогласование датчиков педали тормоза” (Смотрите фото ниже).Чаще всего это происходит когда автомобиль движется в пробке и водитель плавно нажимает и отпускает педаль тормоза. Это связано с конструктивной особенностью самого датчика, также причина рассогласования датчика педали тормоза может быть в неправильной  регулировке датчика.

Устранение ошибки Р0504 рассогласование датчиков педали тормоза с помощью реле.

В данной статье я расскажу о лучшем способе устранения ошибки рассогласования датчиков педали тормоза. Мы встроим в схему дополнительное пяти контактное реле и обеспечим очень надежную работу датчика педали тормоза. Электронный блок управления двигателем больше никогда не зафиксирует ошибку Р0504, так как будет всегда получать правильные синхронные сигналы от датчика педали тормоза.

Так как датчик имеет две контактные группы, мы разрежем пару проводов которые идут на контакты которые замкнуты при отпущенной педали тормоза. Данные провода

на рисунке обозначены как “3” и “4”. Затем мы пустим их на контакты реле которые по умолчанию замкнуты между собой, ведь пока педаль отпущена цепь этих проводов должна быть замкнута, выводы реле “30” и “88”. Управлять реле мы будем с помощью контактной группы датчика педали тормоза, которая отвечает за включение стоп сигналов.
При нажатии на педаль тормоза, как только сработают стоп сигналы, реле тут же  разомкнет контакты реле “30” и “88”, которые раньше были на датчике педали тормоза под номерами  “3” и “4”. Тем самым мы добились точную и синхронную работу датчика педали тормоза. Теперь блоку управления двигателем, будут всегда нравиться сигналы поступающие от контактов датчика педали тормоза и ошибка “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА” не появиться больше никогда.

Смотрите схему на рисунке ниже.

Схема датчика педали тормоза, педаль отпущена.

Схема датчика педали тормоза, педаль нажата.

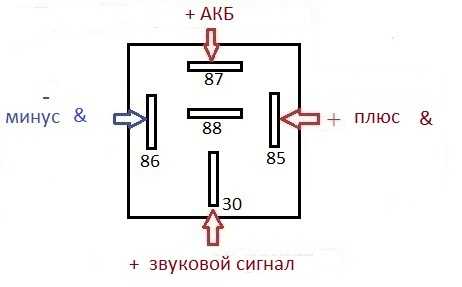

Руководство по подключению пяти контактного реле к датчику педали тормоза.

Пишу подробно, потому что некоторые не понимают как работает реле.

Данная инструкция может использоваться в любом автомобиле, независимо от бренда и марки.

1. Необходимо снять с датчика разъем идущий от косы автомобиля. Затем необходимо найти контакты датчика которые замкнуты между собой при отпущеной педали тормоза. Для этого необходимо воспользоваться мультиметром в режиме прозвонки (Способ применим к любым маркам авто). Найдите эти контакты в разъеме и обрежьте от них провода.

2. Подключите обрезанные провода к контактам пятиконтактного реле “30” и “88”.

3. У нас в разъеме осталось всего два провода, мультиметром проверяем на каком из них присутствует напряжение + 12 вольт, а на каком нет ничего.
   К проводу на котором нет ничего (0) подключаем “85” контакт реле.

4. “86” контакт реле подключаем на массу.

Данным способом мы допились постоянное и четкое включение сигналов. Теперь блок управления двигателем, будет при любых условия нажатия на педаль тормоза получать синхронные сигналы.

Надеюсь данная статья будет кому то полезной!

Данная статья является собственностью автора сайта avto1000.com копирование запрещено!

Надеюсь информация будет полезной.

Чтобы не пропустить новые публикации, подпишись на группу VK!
