обзор и особенности схемы подключения

Настало лето, жаркая погода. Многие едут на дачу, путешествуют на машинах, часами стоя в пробках. Из-за жары электровентилятор легко может сгореть перегревшись. В такие дни данное устройство просто необходимо, чтобы радиатор с двигателем обдувались. Включается оно только в тот момент, когда происходит блокировка муфты. Но чтобы не ждать, когда это время наступит, можно сделать кнопку с принудительным включением, а как подключить вентилятор охлаждения в своей машине — узнаете ниже!

Схема подключения вентилятора радиатора

Датчик включения двигателя ставится на радиатор, имеющий у себя внизу небольшую пластину. От температуры она начинает нагреваться, двигая красный стержень, соединяющий контакты вместе. Один из контактов всегда соединяется с кузовом, уже через него скрепляясь с минусовой клеммой аккумулятора. Минус подается на электромагнит реле.

На другой контакт идет плюс при включении зажигания. Электромагнит притягивает к себе железку, соединяющую вместе контакты (30, 87) и на электровентилятор через предохранитель от генератора идет плюс, что заставляет всю конструкцию работать.

Электросхема вентилятора охлаждения происходит по следующему описанию:

  1. Напряжение подается на электрический двигатель вентилятора охлаждения.
  2. Далее, данный двигатель подключается к датчику включения этого устройства и коммутируется на массу.
  3. При достижении температуры срабатывания, датчик замыкается — через цепь течет ток.
  4. Вентилятор начинает работать!

Когда температура снижается у двигателя — датчик, соответственно, размыкается, ток прекращает течь, электровентилятор останавливается: происходит отключение системы.

Обратите внимание, что схема подключения вентилятора охлаждения через реле отличается тем, что весь заряд идет на массу. При его замыкании ток течет через первичную обмотку, контакты 87, 30 замыкаются — I начинает течь в цепи электродвигателя. При понижении температуры происходит обратный процесс.

Первичная обмотка подключается к плюсу 12 В на катушку зажигания. Провод тянется к 86 выводу реле. С 85 тянется на датчик вентилятора. С датчика включения провод приходится на массу. Получается минимум проводов, а реле находится в непосредственной близости от датчика включения.

Устройство и принцип работы вентилятора

Вентилятор, в независимости от конструктивного исполнения, является самым простым бытовым электроприбором. Для вращения лопастей требуется небольшая мощность, что позволило в вентиляторы устанавливать самый простой и надежный асинхронный однофазный электродвигатель, не имеющий коллекторного узла. Благодаря этому двигатель работает тихо и нет необходимости в периодической замене щеток.

Для изготовления вентилятора достаточно закрепить на валу электродвигателя крыльчатку. При подаче питающего напряжения вал электродвигателя начнет вращаться в заданном направлении и из-за изогнутой формы лопастей, воздух начнет перемещается.

Для безопасной и удобной эксплуатации двигатель размещают в корпус, а лопасти закрывают сеткой. Форма корпуса зависит от места установки вентилятора − на стол, на пол или в вентиляционной шахте кухни или ванной комнаты.

Для включения и регулировки скорости потока воздуха обычно на корпусе вентилятора устанавливается включатель и кнопочный или ручной регулятор оборотов. Есть вентиляторы с дистанционным управлением, но они обычно в два раза дороже, простых.

Варианты схем

Схема включения вентилятора охлаждения с помощью реле зависит только от правильного соединения плюса с минусом, соответственно, проводов!

Как работает реле

Электровентилятор со временем начинает потреблять большое количество электроэнергии, в отличие от нового. Пусковые токи могут просто испортить выключатель температуры.

Основная задача реле — коммутация высоко токовых цепей с помощью низко токового управляющего сигнала.

Типичное реле представляет собой катушку на сердечнике, являющуюся электромагнитом и группу контактов, замыкающихся или размыкающихся между собой. Катушка срабатывает при очень низких значениях тока в несколько миллиампер. Пропускаемые контакты дают пройти через себя большие токи.

Обозначается реле на схеме буквой К с числовым индексом, показывая его порядковый номер и при помощи 2-х блоков: первый — электромагнит, второй — группа контактов.

Характеризуется оно следующими параметрами: напряжение, ток, при которых срабатывает реле, а также U, ток комутации: какую величину I он сможет пропускать по своим контактам. Превышать U нельзя — может возникнуть напряжение контактов, последующее их прилипание друг к другу.

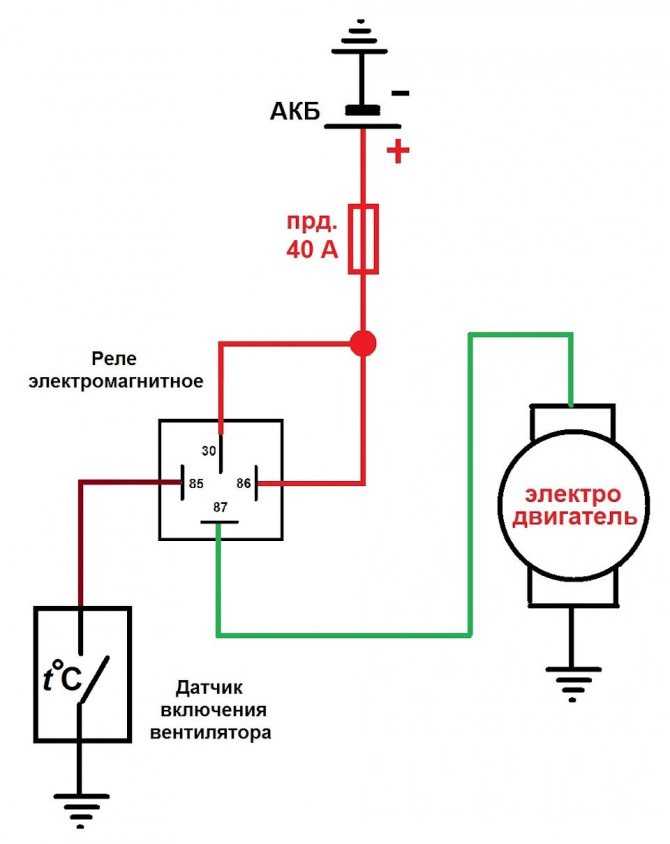

Подключение вентилятора охлаждения через реле

Имеется электровентилятор, от него отходят 2 провода. Один ведет к термодатчику, другой — к реле. Дополнительно можно подключить лампочку контроля работы Карлсона через 87 контакт для лучшей визуализации, диагностики.

На крышке вы увидите обычную схему 4-х контактного реле, с помощью которого можно понять какие контакты являются электромагнитами:

  • 30;
  • 80;
  • 87;
  • 85.

По схеме подключения электровентилятора через реле 30 и 85 пускают на аккумулятор. На датчик вентилятора идут только минусовые провода. Если вы кинете к нему плюсовой — он у вас постоянно будет перегорать. На 2 минусовых провода подключается кнопка, чтобы замыкать цепь.

При разрыве тока на реле электровентилятора возникает искра, поэтому стали делать модели со встроенным диодом.

87 идет на фишку вентилятора, 80 — на датчик охлаждения. Плюсовой провод подцепляете сразу к вентилятору, кидая на массу.

Совет: 2 провода, отходящих от вентилятора лучше всего спаять (скрутить, заизолировать). Это нужно для того, те не повредеились, т.к. здесь могут проходить большие нагрузки, сам разъем находится в моторном отсеке, где присутствует влага, контакты окисляться, поэтому лучше перестрахуйтесь!

Для отдельного использования реле используется кнопка, фиксирующаяся при включении, она будет давать минус на 86 контакт, замыкая его. Протягивается она на рулевую колонку через магнитолу (можно попробовать спицей), в итоге получается принудительное включение вентилятора. Синий провод идет на массу, коричневый — на управляющие контакты.

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Таблица неисправностей вентиляторов и рекомендации по их ремонту
Внешнее проявление неисправностиВозможная причина неисправностиПоиск неисправностиСпособ ремонта
Вентилтор через некоторое время после нормальной работы отключается и через время опять включаетсяСрабатывает самовосстанавливающийся термопредохранитель от перегрева обмотокПроверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почерненияСмазать подшипники, перемотать обмотку
Вентилятор включается, но лопасти вращаются медленноЗагустела или выработалась смазка в подшипниках электродвигателяПри недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателяНеобходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом
Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращенияПокачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношенЗаменить подшипник новым
Вентилятор не запускается, лопасти не вращаютсяШнур не вставлен в розеткуПроверитьВставить вилку шнура в розетку
Нет напряжения в розеткеПроверить наличие напряжения в розетке с помощью исправного электроприбораПодключить вентилятор к исправной розетке
Неисправен сетевой шнурПроверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнураПри неисправности заменить сетевую вилку или шнур
Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управленияНеобходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулюВ случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки
Вентилятор при включении гудит и нагреваетсяЗаклинило вал ротора из-за выработки или загустения смазкиРазобрать вентилятор, промыть растворителем и смазать подшипники
Вентилятор при включении гудит и нагреваетсяОбрыв пусковой обмотки или конденсатора.Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки
Обрыв обмоток ротораПроверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмотокЕсли обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно
Сработал термопредохранитель от перегрева электродвигателя по причине его неисправностиПроверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротитьЕсли обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Установка кнопки включения вентилятора на ВАЗ 2114

Электрооборудование

От вентилятора охлаждения радиатора ВАЗ 2114 зависит работоспособность двигателя при движении в жаркую погоду, с нагрузкой и, особенно, в пробках. Иногда термореле вентилятора не срабатывает и мотор перегревается.

Устранять такую поломку на месте затруднительно, поэтому лучше заранее установить кнопку принудительного включения вентилятора, с помощью которой можно при необходимости включать охлаждение радиатора, чтобы предотвратить перегрев двигателя.



Содержание

  1. Что нужно для установки кнопки включения вентилятора ВАЗ 2114
  2. Схема подключения кнопки
  3. Установка кнопки принудительного включения вентилятора ВАЗ 2114

Что нужно для установки кнопки включения вентилятора ВАЗ 2114



Перед тем, как сделать кнопку на вентилятор ВАЗ 2114, нужно подготовить такие компоненты:

  • четырехконтактное реле;
  • кнопка, монтируемая в приборную панель;
  • соединительные контактные колодки для реле и кнопки включения;
  • 5 метров провода сечением 0.75 мм.кв.



Схема подключения кнопки



Чтобы получить возможность включать вентилятор вручную, кнопка включения вентилятора ВАЗ 2114 устанавливается в бортовую сеть параллельно термореле, срабатывающему при повышении температуры охлаждающей жидкости. Есть два варианта подключения кнопки: напрямую или с использованием электромагнитного реле.

В первом случае через контакты кнопки будут разрывать слишком большой ток и быстро выйдут из строя. Поэтому правильное подключение вентилятора необходимо производить только через реле. В этом случае через кнопку будет проходить лишь малый ток, управляющий электромагнитом реле.
К выводам контактов реле (тех, что разомкнуты при отсутствии питания электромагнита) подключается пара проводов: один от выхода термореле, другой от входа. В этом случае при подаче напряжения на электромагнит реле будет включаться вентилятор обдува радиатора. “Массу” реле можно подключить к ближайшему болту, а “плюс” подвести от блока предохранителей. Причем подключать его лучше к выходу предохранителя, который обесточен при выключенном зажигании. Например, к предохранителю F10. В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. В противном случае есть риск посадить аккумулятор “в ноль”, оставив машину на стоянке с включенным вентилятором.



Установка кнопки принудительного включения вентилятора ВАЗ 2114



Начать работу следует с отключения клеммы “массы” от аккумулятора, чтобы не произошло короткого замыкания в процессе подключения электросхемы.
Порядок установки кнопки следующий:

  1. Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого надо оставить на ней 4 клеммы с проводами: две центральных для подсветки кнопки и две угловых для управления цепью питания электромагнитного реле.
  2. Подключить к проводам питания электровентилятора, которые идут к реле К1 (выводы 30 и 87), два провода с наконечниками. Для этого надо зачистить на проводах, подходящих к реле, часть изоляции и прикрутить к ним отрезки проводов, которые будут идти к реле. В идеальном варианте соединение лучше припаять, но можно обойтись просто тугой скруткой. Места соединения нужно тщательно заизолировать.
  3. Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и 87.
  4. Управляющий провод от колодки кнопки подключить к клемме 85 реле, а клемму 86 соединить проводом с “массой” автомобиля.
    Установить кнопку включения вентилятора в свободное гнездо на приборной панели, предварительно вынув заглушку.
  5. Установить реле в удобное место, например, под торпедой автомобиля, и закрепить.
  6. Подключить “массу” к аккумулятору.
  7. Включить зажигание и нажать кнопку включения вентилятора. Реле должно щелкнуть, а электромотор вентилятора должен включиться.

На этом установка кнопки принудительного включения вентилятора на ВАЗ 2114 завершена.
