Схема подключения датчика движения для включения света: Схема подключения датчика движения для освещения с выключателем

Схема подключения датчика движения для освещения с выключателем

Основной функцией датчика движения является мгновенное включение света, когда какой-либо объект попадает на определенный участок, называемый зоной обнаружения. Вариантом его использования довольно много и одним из них является схема подключения датчика движения для освещения с выключателем. Правильно подключить прибор вполне возможно самостоятельно, зная основные принципы его работы и общее устройство.

Содержание

Принцип действия сенсорного выключателя

В настоящее время существуют различные типы детекторов, применяемых для регулировки освещения. Звуковые датчики реагируют на уровень шума, колебательные приборы включают свет при обнаружении поблизости объекта, находящегося в движении. В основе работы инфракрасных датчиков лежит реагирование на выделяемое тепло.

При устройстве наружного освещения лучше всего использовать датчики движения колебательного действия. Кроме того, они достаточно эффективны в подъездах или квартирах. Инфракрасные и звуковые конструкции применяются в основном для охранных систем. Принцип действия всех приборов очень простой: обнаружив звуки, повышенную температуру или какой-то объект, детектором подается специальный сигнал, воздействующий на реле. Далее происходит замыкание цепи и включение светильника.

Как подключить датчик движения

Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.

Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.

Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.

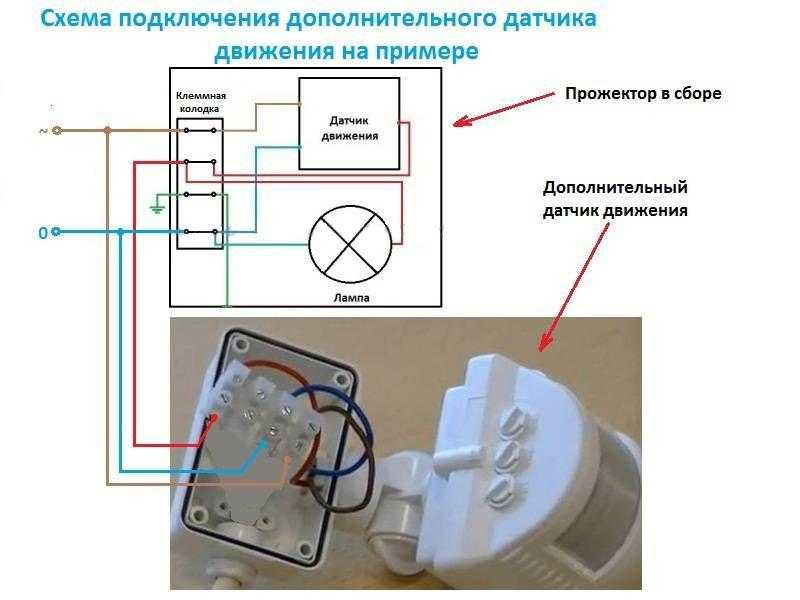

Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.

Монтаж детектора движения

После того как выбрана наиболее подходящая схема подключения датчика, можно приступать к монтажным работам. В первую очередь выбирается самая оптимальная точка для установки детектора. Как правило, это потолок или угловая часть комнаты. При устройстве наружного освещения монтаж осуществляется, исходя из конкретных условий. Главным фактором является угол обзора, который полностью зависит от размещения сенсора. Количество мертвых зон должно быть минимальным.

Перед подключением нужно обесточить электрическую сеть. Затем три провода соединяются со светильником и соответствующими клеммами в датчике, расположенными на корпусе. Чтобы правильно выполнить подключение нужно пользоваться цветовой маркировкой проводов и обозначениями разъемов. Если фаза и ноль будут подключены неправильно, можно серьезно повредить не только проводку, но и сам прибор.

Регуляторы, находящиеся на корпусе должны быть настроены и выставлены в оптимальное положение. Обычно выставляются регуляторы уровня освещенности, времени задержки отключения света, чувствительности к срабатыванию и уровень шума, обеспечивающий замыкание цепи. Правильно отрегулированная схема подключения датчика движения для освещения с выключателем позволит включать свет лишь на строго необходимое время, способствуя существенной экономии электроэнергии.

После монтажа и подключения системы, необходимо включить питание и протестировать работу оборудования. Может понадобиться изменение регулировок или место расположения самого прибора.

Типовые схемы подключения датчиков движения

Схема подключения датчика движения — как самостоятельно выполнить подключение датчика движения для освещения

Содержание

1. Выбор датчика движения
2. Выбор места установки
3. Подключение устройства и его регулировка
4. Преимущества датчиков движения для квартир или загородного участка
5. Как работает YouDo?

В наше время доступно множество электроприборов, позволяющих значительно расширить функциональность квартиры или загородного дома. Одним из таких изобретений является датчик движения, который устанавливает автоматический контроль над освещением уличного пространства или комнаты. Изначально он применялся для охраны объектов, а теперь способен улучшить комфорт в быту. Регулировка освещения с помощью таких изделий позволяет экономить до 50-80% электроэнергии.

Если человек или животное попадает в пределы видимости управляющего устройства,  срабатывает включение света или звукового оповещения. Внешне изделие представляет собой небольшую коробку с линзой Френеля, через которую осуществляется излучение инфракрасных волн, улавливающих перемещение. Эта матовая пленка изготовлена из хрупкого материала, поэтому нужно проявить аккуратность и бдительность во время монтажа данного устройства.

Работает устройство по простому принципу: регистрация перемещений, замыкание цепи и создание освещения.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Александр

  Рейтинг: 5

• Антон

  Рейтинг: 5

• Магомед

  Рейтинг: 5

• Владислав

  Рейтинг: 5

Найти мастера

Выбор датчика движения

Электроприборы подразделяют на несколько видов, различающихся не только по цене, но и по способу определения движущихся целей.

Стоит отметить, что активные устройства не только дороже, чем пассивные, но и могут негативно влиять на домашних животных и реагировать на передвижение людей в других комнатах, поэтому для установки в квартирах и загородных домах лучше подходят инфракрасные приборы.

При выборе управляющего устройства внимание следует уделить зоне “видимости” датчика,  знание этой характеристики позволит правильно установить устройство в помещении (360 град. – для потолков,

Так как прибор имеет ограниченную дальность, то в больших помещениях потребуется установка нескольких датчиков. Устройства могут иметь подвижность в горизонтальном или вертикальном направлениях, что позволит более эффективно проводить регулировку и настройку изделия.

Выбор места установки

Для того чтобы электрический прибор выполнял включение освещения только в случае необходимости, следует:

• Обеспечить правильную зону обнаружения.
• Защитить его от влияния внешних условий, вызывающих нежелательные срабатывания.
• Оградить от других устройств, обладающих электромагнитным полем.

Существуют датчики, которые питаются за счет батарейки, но больше распространены устройства, требующие подключение к сети 220 В. Схема подключения датчика движения указывается на корпусе электронного устройства рядом с клеммами.

Не следует подключать датчик движения вблизи:

1. Вентиляторов
2. Проезжающего автотранспорта
3. Кондиционеров
4. Горячих батарей отопления
5. Покачивающихся деревьев

Подключение устройства и его регулировка

Буква L означает место подключения фазы, а N – нулевого провода. Место, обозначенное буквой L со стрелкой, указывает на то, что сюда подключается провод, ведущий к лампочке. С помощью двойного провода своими руками можно осуществить подсоединение к L и N, установив на один из его концов вилку. Этот процесс наглядно показан на схеме, фотографиях и видео.

Сечение провода не должно превышать 1,5 кв. мм по меди. В некоторых случаях может потребоваться лужение с помощью электропаяльника.

Как и многие другие электрические приборы, датчик движения, как правило, снабжен светодиодом, который показывает работоспособность устройства. Некоторые модели включаются только спустя тридцать секунд с момента включения.

Устройство имеет тумблеры, имеющие заводскую маркировку и осуществляющие настройку и регулировку различных параметров.

Схема подключения устройства практически не отличается от обыкновенного выключателя. Прежде чем начать работу с электрикой самостоятельно, следует подробно изучить тематические видео и действовать по схеме подключения к люстре.

Источником света могут служить лампы всех типов и светодиодные ленты. Также возможно присоединение радиоприемника или системы сигнализации.

Как правило, стандартная схема немного усложняется и параллельно контроллеру устанавливается контрольный выключатель, который позволяет и при отсутствии перемещений держать свет включенным.

Существует и третий вариант схемы, который требует подсоединения контактора с катушкой или двух датчиков на одну нагрузку.

При работе с электричеством обязательно соблюдайте технику безопасности. Деятельность следует проводить только при отключенном электричестве. Оголенные участки проводки нужно изолировать во избежание несчастных случаев и замыканий. Если вы сомневаетесь в своих навыках, и просмотра видео и фото недостаточно, лучше доверить деятельность специалистам.

Преимущества датчиков движения для квартир или загородного участка

Благодаря своим свойствам и функциям такие электронные устройства становятся все более популярными.

Некоторые плюсы:

• Компактность, поэтому прибор органично вписывается в интерьер
• Экономия, так как освещение включается непостоянно
• Удобство, поскольку освещение работает без непосредственного контакта с выключателями
• Безопасность, так как проникновение посторонних людей вызывает срабатывание сигнализации или освещения

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Создать задание на Юду

Задание Марии «Прокладка кабеля»

1 500 ₽

Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.

Исполнитель задания:

Роман
5,0 1156 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

1

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

• org/ListItem»> Главная
• Мастера по ремонту
• Статьи
• Электрика
  • Ремонт квартир
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

Как установить светильник с датчиком движения

Ванная комната | Освещение своими руками | Учебники «Сделай сам»

Джессика Бруно Обновлено 4 августа 2022 г.

Этот пост может содержать партнерские ссылки. Пожалуйста, смотрите наше раскрытие здесь.

21 акции

• Поделиться
• Твит

Сегодня я расскажу, как установить выключатель света с датчиком движения, который может быть очень полезен во многих частях вашего дома. Я никогда не думал, что сделаю установку освещения с датчиком движения. Я ничего не знаю об электрических проектах, и, честно говоря, это не то, с чем вы хотите связываться, если вы не профессионал.

Установка выключателя света с датчиком движения очень проста и не требует помощи электрика. Когда компания Lutron связалась со мной, чтобы узнать, заинтересован ли я в установке их выключателя света с датчиком присутствия в нашем доме, я подумал, что это прекрасная возможность попробовать что-то новое и, возможно, сэкономить на счетах за электричество.

Этот пост может содержать партнерские ссылки для удобства покупок.

Как установить светильник с датчиком движения

Мы с братом вместе установили переключатель присутствия Lutron в одной из наших ванных комнат, и я снял видео установки.

Для меня я визуальный ученик, и я думаю, что вид проводов и того, как мы установили переключатель, поможет вам, если вы немного напуганы этим проектом.

Как я уже говорил, я никогда не занимался электромонтажными работами, поэтому поначалу этот проект меня пугал. Не знаю, чего я так испугалась, это было супер просто и очень быстро.

Как установить выключатель света с датчиком присутствия Lutron видео

Lutron также предоставляет подробные инструкции по установке в упаковке. Ниже приведено краткое руководство о том, как мы установили датчик.

Выключатель освещения с датчиком движения Указания

Шаг 1: Отключите выключатель на электрощите.

Шаг 2: Снимите крышку существующей панели выключателя света и вытащите существующий выключатель из стены.

Шаг 3: Снимите существующий переключатель, отвинтив два винта, удерживающие провода. В зависимости от того, какой тип существующего коммутатора у вас есть, это может отличаться.

Шаг 4: Найдите заземляющий провод внутри стены.

Шаг 5: Свяжите вместе серебряный и зеленый провода на задней панели датчика присутствия Lutron (как показано в инструкциях и видео выше) и подключите к существующему проводу заземления в стене. Используйте желтый колпачок для гаек, поставляемый с датчиком, чтобы скрепить все провода вместе. Закрутите желтый колпачок до упора (как показано на видео).

Шаг 6: Подсоедините два черных провода на задней панели датчика к двум проводам от вашей стены. Используйте желтые колпачки для гаек, чтобы скрепить провода вместе. То же, что и в шаге 5.

Шаг 7: Как только все провода будут подключены, как можно аккуратнее вставьте их в отверстие в стене. Закрепите датчик на стене с помощью прилагаемых винтов.

Шаг 8: Добавьте подходящую крышку пластинчатого переключателя Lutron, чтобы завершить проект.

Схема выключателя освещения датчика движения Lutron

Техническую информацию и схемы датчика движения можно найти на веб-сайте раздела Датчик движения Lutron.

Инструкции по установке светильника с датчиком движения содержат подробные инструкции по установке и регулировке таймера движения/уровней чувствительности.

Светильник с датчиком движения имеет очень современный и стильный внешний вид, который радует глаз.

Вот несколько выключателей движения, признанных Google и Amazon лучшими выключателями света движения.

Можно ли настроить выключатель света с датчиком движения?

Я выбрал, чтобы свет включался при высокой настройке (высокая чувствительность) и выключался через одну минуту без движения.

Могу я просто сказать вам, установка этого датчика присутствия и отсутствия датчик движения выключатель света от Lutron (см. датчик движения здесь) был НАСТОЛЬКО простым и действительно имел значение в том, что свет оставался включенным.

Отказ от ответственности:  Мы не несем ответственности за результат вашей установки, включая, помимо прочего, самостоятельную перезапись. Выключите рубильник! Если вы не уверены, обратитесь к электрику. Спасибо Lutron за поддержку этого поста. Все мнения и слова на 100% мои собственные. Этот пост содержит партнерские ссылки.

Об авторе

Блог Джессики, который начинался как хобби, теперь ежегодно посещают миллионы людей, и хотя многие проекты и посты выглядят и звучат идеально, жизнь не всегда была легкой. Прочитайте историю Джессики и то, как преодоление смерти, развода и слабоумия стало одним из ее самых важных жизненных уроков на сегодняшний день.

Схема подключения встроенного освещения датчика движения — Оборудование

yelkenli (Тед)

24 мая 2020 г. , 14:23

#1

Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.

Меня интересует установка реле mqtt в цепи питания для интеграции с моей системой высокой доступности. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.

елкенли (Тед) 24 мая 2020 г. , 17:26

#2

Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.

Эноо 27 мая 2020 г., 8:43

#3

Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.

• В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
• У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
  • Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой. Вторая модель будет предпочтительнее для вашего варианта использования.
• Какие кабели присутствуют в вашей распределительной коробке для этого света?

Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть, Шелли вариант), вы не будете знать, включил ли ИК-датчик свет.

елкенли (Тед) 3 июня 2020 г., 21:26

#4

Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.

В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке. Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает, не находя внешних решений.

Эноо 4 июня 2020 г., 13:36

#5

Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.

Итак, чтобы уточнить, чего вы пытаетесь достичь:

Внешний свет включается автоматически, с помощью инфракрасного или внутреннего переключателя?

Я вижу два варианта:

Купить 4-проводной внешний ИК-светильник.
