Схема подключения датчика движения для включения света: Схема подключения датчика движения

5 схем подключения датчика движения

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В

• распредкоробка

• сам датчик

• светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

• 1 — переводите устройство в автоматический режим

• 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

• 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

• простота монтажа и подключения

• возможность принудительного включения освещения без дополнительных выключателей света

• универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке таких приборов обращайте внимание на степень их влагозащиты. В основной массе это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:

• автоматический выключатель

• распредкоробка

• датчик

• светильник

По желанию многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля)

• трехжильный на освещение (если у вас светильники с металлическим корпусом)

• трехжильный на датчик

Нули собираются в одну точку. «Земля» с автомата подключается к «земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У данного девайса под корпусом имеется три клеммы.

• две вводных — сюда вы заводите питание 220В

Они могут быть подписаны как L (фаза) и N (ноль).

• и один выход

Обозначенный к примеру буквой «А».

Чтобы добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную крышку.

Если у вас уже выведено из корпуса три разноцветных провода, ищите в инструкции их маркировку. Обычно это:

• красный А — выход

• синий N — ноль

• коричневый L — фаза входная

Но лучше вскрыть крышечку и проверить все визуально.

Выходит именно фаза, которая и управляет всем освещением. В распредкоробке вы ее подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из «крутилок» отвечает за время суток. Там нарисованы солнышко и луна (Lux).

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его «голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам.

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

Главный недостаток такой 3-х проводной схемы — отсутствие принудительного включения освещения.

Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

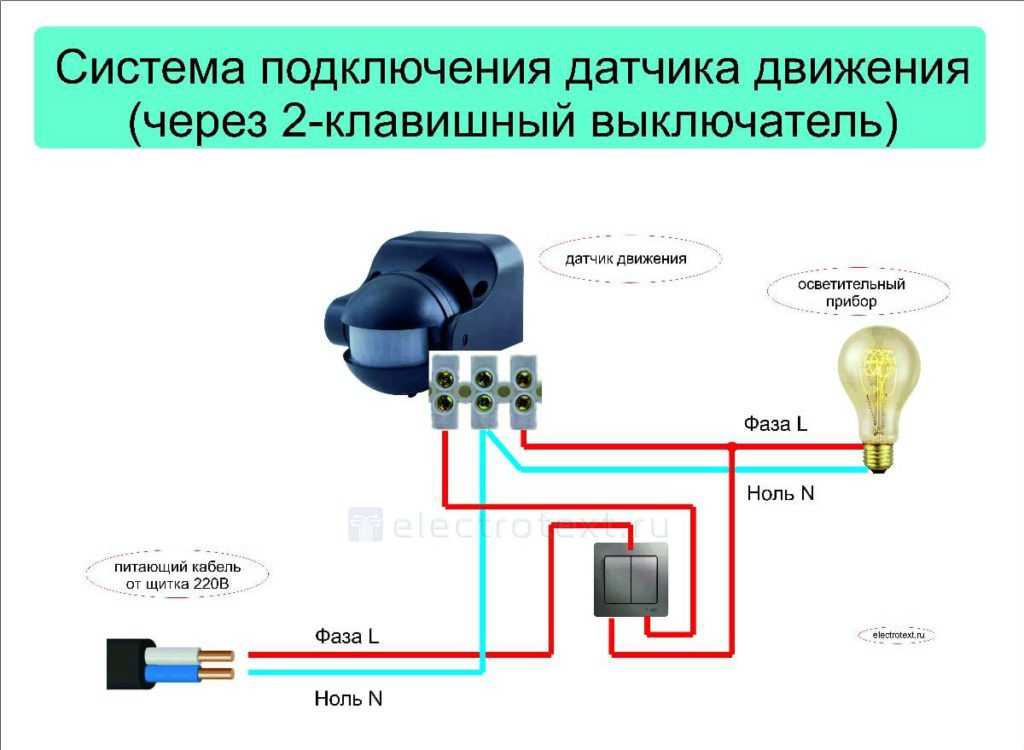

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

Многие спросят: «У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

Выглядит это следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

• диод VDI 1N4007

• конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

• А-выход с датчика

• N — место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход «А» остается пустым. На нем «сидит» только ножка диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения — не более 80Вт.

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

6Трещина или грязь на экране.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

По месту расположения:

• Периметрические, используются на улице.
• Периферийные.
• Внутренние.

Принципу действия:

• Ультразвуковые – реакция на волны звука повышенной частоты.
• Микроволновые – реагируют на радиоволны высокой частоты.
• Инфракрасные – используют излучение теплоты.
• Активные – оснащены приемником и передатчиком.
• Пассивные – без передатчика.

Виду срабатывания:

• Тепловые – срабатывают при изменении температуры.
• Звуковые – действуют на колебания воздуха.
• Колебательные – срабатывают на действие магнитного поля.

Конструкции:

• 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
• 2-позиционные – приемник и передатчик в разных корпусах.
• Многопозиционные – оснащены несколькими блоками.

Типу монтажа:

• Многофункциональные.
• Комнатные.
• Наружные.
• Накладные (настенные).
• Потолочные (для подвесного потолка).
• Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым.  Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке.

Для этого нам понадобится:

• Датчик движения.
• Электрическая вилка.
• Отвертка индикаторная для поиска фазы.
• Электрический патрон.
• Лампочка.
• Винтовой зажим.
• Провод.
• Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

• После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
• В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
• Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
• Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
• Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы —  разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

• Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
• Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
• В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
• По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
• На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

• Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Похожие темы:

• Датчики движения для освещения. Виды и работа. Применение
• Проходные выключатели и перекрестные. Схема расключения
• Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
• GSM розетки электрические. Виды и работа. Плюсы и минусы
• Умные лампы. Устройство и виды. Работа и применение
• Датчики освещения. Виды и устройство. Работа и применение
• Светильники на солнечных батареях. Виды. Устройство и работа

Схема подключения встроенного освещения датчика движения — Оборудование

yelkenli (Тед) 24 мая 2020 г., 14:23

#1

Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.

Меня интересует установка реле mqtt в цепи питания для интеграции с моей системой высокой доступности. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.

елкенли (Тед) 24 мая 2020 г., 17:26

#2

Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.

Эноо 27 мая 2020 г., 8:43

#3

Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.

• В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
• У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
  • Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой. Вторая модель будет предпочтительнее для вашего варианта использования.
• Какие кабели присутствуют в вашей распределительной коробке для этого света?

Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть, вариант Шелли), вы не узнаете, включил ли ИК-датчик свет.

елкенли (Тед) 3 июня 2020 г., 21:26

#4

Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.

В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке. Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает отсутствие внешних решений.

Эноо 4 июня 2020 г., 13:36

#5

Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.

Итак, чтобы прояснить, чего вы пытаетесь достичь:

Внешний свет переключается либо автоматикой, ИК-датчиком, либо внутренним переключателем?

Я вижу два варианта:

Купить 4-проводной внешний ИК-свет.
Постоянное напряжение/нейтраль/земля подключены как обычно.
Switched Live подключен к Shelly или аналогичному устройству с подключенным коммутатором.

Единственным недостатком этого подхода является то, что вы не можете переопределить датчик PIR через HA.

Идеальное решение imo:

Купите стандартный внешний свет и отдельный внешний PIR с Shelly 2.5
Установите Shelly соответствующим образом.
Подсоедините обычный выключатель внутреннего освещения к Shelly SW1.
Подсоедините выход переключателя ИК-датчика к SW2.
Подключить внешнее освещение к выходу Shelly.

В Великобритании внешний PIR стоит недорого, ссылка. Я уверен, что нечто подобное должно существовать и в США.

Как установить светильник с датчиком движения

Ванная комната | Освещение своими руками | Учебники «Сделай сам»

Джессика Бруно Обновлено 4 августа 2022 г.

Этот пост может содержать партнерские ссылки. Пожалуйста, смотрите наше раскрытие здесь.

17 акции

• Поделиться
• Твит

Сегодня я расскажу, как установить выключатель света с датчиком движения, который может быть очень полезен во многих частях вашего дома. Я никогда не думал, что сделаю установку освещения с датчиком движения. Я ничего не знаю об электрических проектах, и, честно говоря, это не то, с чем вы хотите связываться, если вы не профессионал.

Установка выключателя света с датчиком движения очень проста и не требует помощи электрика. Когда компания Lutron связалась со мной, чтобы узнать, заинтересован ли я в установке их выключателя света с датчиком присутствия в нашем доме, я подумал, что это прекрасная возможность попробовать что-то новое и, возможно, сэкономить на счетах за электричество.

Этот пост может содержать партнерские ссылки для удобства покупок.

Как установить светильник с датчиком движения

Мы с братом вместе установили переключатель присутствия Lutron в одной из наших ванных комнат, и я снял видео установки.

Для меня я визуальный ученик, и я думаю, что вид проводов и того, как мы установили переключатель, поможет вам, если вы немного напуганы этим проектом.

Как я уже говорил ранее, я никогда не занимался электромонтажными работами, поэтому поначалу этот проект меня пугал. Не знаю, чего я так испугалась, это было супер просто и очень быстро.

Как установить выключатель света с датчиком присутствия Lutron, видео

Lutron также предоставляет подробные инструкции по установке в упаковке. Ниже приведено краткое руководство о том, как мы установили датчик.

Выключатель освещения с датчиком движения Указания

Шаг 1: Отключите выключатель на электрощите.

Шаг 2: Снимите крышку существующей панели выключателя света и вытащите существующий выключатель из стены.

Шаг 3: Снимите существующий переключатель, отвинтив два винта, которыми крепятся провода. В зависимости от того, какой тип существующего коммутатора у вас есть, это может отличаться.

Шаг 4: Найдите заземляющий провод внутри стены.

Шаг 5: Свяжите вместе серебряный и зеленый провода на задней панели датчика присутствия Lutron (как показано в инструкциях и видео выше) и подключите к существующему проводу заземления в стене. Используйте желтый колпачок для гаек, поставляемый с датчиком, чтобы скрепить все провода вместе. Закрутите желтый колпачок до упора (как показано на видео).

Шаг 6: Подсоедините два черных провода на задней панели датчика к двум проводам от вашей стены. Используйте желтые колпачки для гаек, чтобы скрепить провода вместе. То же, что и в шаге 5.

Шаг 7: Подсоединив все провода, как можно аккуратнее вставьте их в отверстие в стене. Закрепите датчик на стене с помощью прилагаемых винтов.

Шаг 8: Добавьте подходящую крышку пластинчатого переключателя Lutron, чтобы завершить проект.

Датчик движения Lutron Схема выключателя света

Вы можете найти техническую информацию и схемы датчика движения на веб-сайте раздела Датчик движения Lutron.

Инструкции по установке светильника с датчиком движения содержат подробные инструкции по установке и регулировке таймера движения/уровней чувствительности.

Светильник с датчиком движения выглядит очень современно и стильно.

Вот несколько выключателей движения, признанных Google и Amazon лучшими выключателями света движения.
