Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Содержание

• Порядок подключения автоматов – что нужно помнить всегда
• Подключение к автомату проводов
  • Как присоединить к автомату многожильный провод
  • Допускается ли пайка проводов при подключении автомата
• Порядок установки устройств в щитке

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке.
  Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

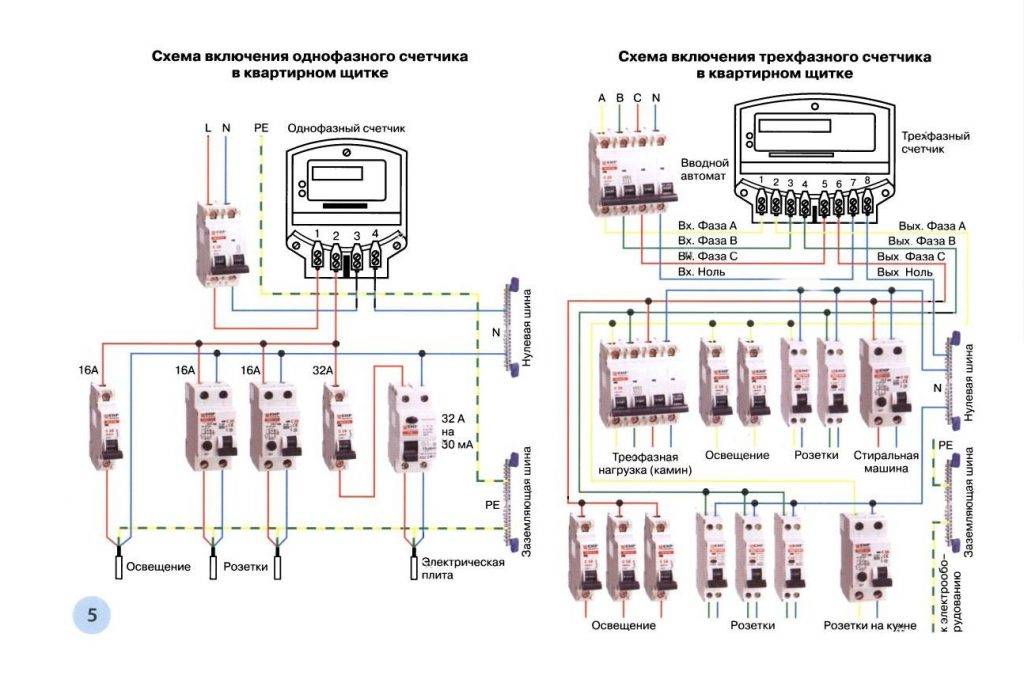

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Схема Подключения Автоматов — tokzamer.ru

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Основные виды автоматических выключателей

Смотрите также: Как пользоваться прибором

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т. Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.

Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.

Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.

Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.

Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.

Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Как выбрать

Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность. Как выбрать автомат?

Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.

Читайте также: Сделать смету на электромонтажные работы скачать

Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.

Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.

Обучение ПЛК

— Чтение электрических схем и понимание схематических символов — TW Controls

Чтобы начать понимать, как читать и понимать схемы электрических цепей, возьмите нашу базовую схему и нарисуйте ее так, как она должна быть физически подключена. Мы показываем наш источник питания переменного тока слева с выходами L1 и N, наш выключатель вверху и наш свет слева. Питание поступает от L2 к переключателю, который в разомкнутом состоянии разрывает цепь, предотвращая протекание тока, а в замкнутом состоянии соединяет левую и правую клеммы переключателя вместе, позволяя протекать току. Выключатель подключается к светильнику, затем идет нулевой или обратный провод обратно к источнику питания.

Это очень понятно при представлении простых цепей с основными электрическими символами, но представьте, что у вас есть 10 выключателей и десять лампочек. Очень быстро эта простая диаграмма превратилась бы в большой беспорядок. Если вы заметили, что в нашем «Руководстве по началу работы» отсутствует половина тренажера. Если бы мы таким образом представили пример проводки всего тренажера, вы бы не смогли следовать ему.

Итак, чтобы упростить это, ваши провода питания, в данном случае L1 и N, проходят вертикально вниз по странице. Затем цепи от него, такие как наш выключатель / свет, проходят горизонтально по «перекладинам». По мере того как вы рисуете эти схемы, диаграммы начинают принимать форму лестницы, отсюда и название лестничных диаграмм.

Обычно, если это три фазы, то L1, L2 и L3 проходят по левой стороне страницы, а если есть нейтраль (N), то по правой стороне страницы. В однофазных диаграммах L1 проходит по левой стороне страницы, а N или L2 — по правой стороне страницы.

Источник питания, если он внешний по отношению к чертежам, обычно не показывается. Это станет яснее, когда вы начнете работать с образцами электрических схем панели управления в упражнениях, приведенных ниже.

Следующее ключевое преимущество лестничных схем по сравнению с чертежными цепями заключается в том, что они физически расположены так, чтобы их можно было индексировать, то есть имена устройств могут дать вам страницу и номер ступени, на которых устройство можно найти на лестничных схемах. Кроме того, можно легко создать перекрестные ссылки на устройства, которые могут располагаться в нескольких местах на чертеже, такие как катушка реле и ее контакты.

Например, изучите схему справа. Наши источники питания L1 и N работают вертикально, как вы узнали, и теперь вы добавили номера ступеней слева от лестницы для справки. Они обычно увеличиваются на единицу по мере того, как вы спускаетесь по странице, и могут включать номер страницы в номер ступени. Таким образом, в этом случае тройка, вероятно, представляет собой страницу 3, тогда вы смотрите на ступени 01 и 02. Все делают это немного по-разному, но как только вы поймете основы, изучение большинства наборов или рисунков займет всего несколько минут. их.

Теперь давайте посмотрим, как это работает.

• Глядя на цепочку 301, вы видите переключатель с маркировкой 301SW1. Это означает, что он находится на звене 301, это переключатель (SW), и обычно это число, которое увеличивается на единицу слева направо. Так что, если бы у нас был второй переключатель, он был бы помечен как 301SW2. Коммутатор будет помечен 301SW1 в полевых условиях. Таким образом, когда кто-то смотрит на выключатель, он точно знает, где его найти на электрической схеме

• Далее вы видите метку «3011». Это номер провода, который соединяет переключатель с реле, и он должен быть помечен как таковой на каждом конце провода и во всех соединениях, которые его соединяют. Таким образом, если кто-то увидит этот номер провода, он будет знать, что нужно найти цепочку 301, а затем найти первую точку подключения. Также обратите внимание, что провод слева от переключателя не помечен, потому что он подключен к L1, который помечен вверху. За очень немногими исключениями, соединения, которые физически подключены, например, L1 к поплавковому выключателю, должны иметь одну и ту же маркировку проводов, в данном случае L1, на всех чертежах.

• Теперь вы у катушки реле. Это важная концепция для понимания. Это не все реле, которое вы физически держите в руке. Только катушка при подаче питания замыкает контакты реле. Он помечен 301CR1, что также является номером ступени, CR для управляющего реле или контактора/реле, затем 1, который представляет собой возрастающий номер, чтобы отличить его от второго реле, которое может находиться на той же ступени. Ключевым преимуществом лестничных схем является возможность найти его контакты. Обычно справа от катушки реле имеется перекрестная ссылка вместе с описанием, в котором указано, где используются контакты реле, в этом случае на звене 302 используется нормально разомкнутый (НО) контакт.  Если бы эта схема была физически представлена с катушкой и контактами в одном и том же месте, чем сложнее система, тем больше проводов придется пересекать, что приведет к путанице. В качестве примера взгляните на типичную автомобильную электрическую схему.

• Прежде чем перейти к звену 302, давайте удостоверимся, что вы понимаете, что условия звена 301 не влияют на наличие питания в начале звена 302. Поскольку вертикальные линии на каждой стороне связывают вместе 301 и 302, они оба получать питание через L1 и N таким же образом. Обратите внимание, что в этих вертикальных линиях могут быть разрывы, из-за которых это может быть неверно, но мы рассмотрим это в следующем уроке.

• Глядя на цепочку 302, вы можете понять многие из тех же понятий, которые вы узнали на 301.  У вас есть релейный контакт, но вместо маркировки 302CR1, как переключатель 301SW1 был в цепочке 301, он помечен 301CR1. Это связано с тем, что катушка этого реле находится в звене 301. Таким образом, если бы этот контакт находился в звене 999, он по-прежнему будет иметь маркировку 301CR1. Это позволяет узнать, где находится катушка, которая управляет им.

• Затем вы видите метку «3021», которая основана на том же принципе, который мы обсуждали на звене 301.

• И, наконец, у вас есть наш свет, который подключен к нейтрали, завершающей нашу цепь.

Несмотря на то, что вы рассмотрели только несколько звеньев, эти концепции являются основой, используемой во всех схемах подключения многозвенных цепей. Изучите примеры рисунков ниже и не стесняйтесь задавать вопросы, которые могут возникнуть.

Теперь вы готовы подключить свой тренажер. Этот урок можно добавить в закладки, чтобы вернуться к нему позже.

Обучение ПЛК — Начало работыО 90 Маркетинг 1 декабря 2016 г. Basic

0 лайков

Лестничная диаграмма | Схематическая диаграмма | Схема подключения

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Определение схемы подключения

Схема подключения, показанная на рис. 1, представляет собой электрическую распечатку, на которой показаны соединения всех компонентов оборудования.

Схемы электрических соединений, как правило, показывают точное представление внутреннего положения электрических компонентов в шкафу управления и/или цепи. Иногда электрические схемы могут точно представлять изображение. Единственная разница заключается в том, что компоненты представлены электрическими символами, независимо от того, являются ли они стандартными символами NEMA или стандартными символами IEC , тогда как графическое изображение будет иметь более реалистичное представление электрического компонента.

Схемы подключения могут быть очень точными для изображения компоновки оборудования. Все соединительные провода показаны и подключены от одного компонента к другому. Схемы подключения широко используются электриками при подключении электрического или электронного оборудования, а также техниками при обслуживании оборудования.

Рис. 1. Схема подключения вентилятора

• Вы также можете прочитать: Электрические символы | Обозначения электрических схем

Определение схемы

Принципиальная схема, показанная на рисунке 2, представляет собой тип чертежа, который иллюстрирует электрические соединения и функции определенных цепей с помощью графических символов.

Принципиальные схемы часто не показывают физическое взаимоотношение или расположение компонентов в цепи; однако схематические диаграммы полезны для понимания последовательности операций или работы схемы.

Схемы не предназначены для иллюстрации физических размеров или внешнего вида устройства, а также его местоположения. При поиске и устранении неисправностей электрические схемы необходимы, потому что они позволяют техническому специалисту отслеживать цепь и ее функции независимо от фактического местоположения или физического размера компонента.

Рисунок 2. Схематическое изображение простой цепи

Определение лестничной диаграммы

Лестничная диаграмма, показанная на рис. 3, представляет собой схему, поясняющую логику электрической цепи или системы с использованием стандартных символов NEMA или IEC. .

Лестничная диаграмма используется для обозначения взаимосвязей между компонентами схемы, а не фактического расположения компонентов. Лестничные диаграммы обеспечивают быстрое и простое понимание соединения электрических компонентов в цепи или операции.

Рисунок 3. Лестничная диаграмма

Расположение символов на лестничной диаграмме должно способствовать ясности и пониманию. Графические символы, сокращения и обозначения устройств нарисованы в соответствии с отраслевыми стандартами. Схема должна указывать самый прямой путь логической последовательности. Линии между символами могут быть горизонтальными или вертикальными, но их следует проводить так, чтобы линии не пересекались друг с другом.

Лестничные диаграммы не следует путать с однолинейной диаграммой. Однолинейная диаграмма имеет только одну линию между отдельными компонентами. лестничные диаграммы; однако часто показывают несколько линий, ведущих к компонентам и от них, независимо от того, являются ли они последовательными или параллельными соединениями.

ПРАВИЛА ЛЕСТНИЧНЫХ СХЕМ

Лестничная схема, показанная на рис. 4, легко читается, поскольку состоит только из двух основных частей — рельсов и перекладин . Рельсы — две темные вертикальные линии, обозначающие источник питания схемы управления. Напряжение цепи управления обычно составляет 12–120 В в зависимости от номинальных значений нагрузок, подключенных к цепи.
