Схема подключения магнитного пускателя на 220: Схемы подключения магнитного пускателя на 220 в и 380 в + особенности самостоятельного подключения

Содержание

Схемы подключения магнитного пускателя на 220 в и 380 в + особенности самостоятельного подключения

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели.

Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Преимущества реализации такой схемы подключения

  1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
  2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
  3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
  4. Дистанционное расположение управляющих элем

Схема подключения магнитного пускателя на 220 и 380 В, реверсивное подключение

Магнитные пускатели, а также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на частое включение/выключение подобных устройств. Могут работать, как в однофазных, так и в 3-х фазных цепях переменного тока, а также в цепях постоянного тока.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

  • Рабочие (силовые) контакты, для управления работой нагрузки.
  • Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.


Watch this video on YouTube

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

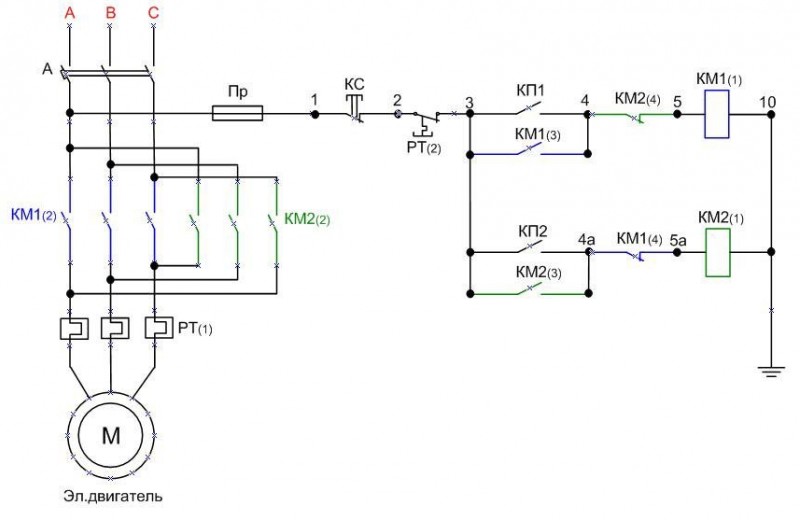

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Магнитный пускатель с установленной на нем контактной приставкой

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

В заключение

Применение магнитных пускателей позволяет автоматизировать различные процессы, в которых применяются электрические двигатели. Достаточно в схему включить различные датчики, и они будут управлять работой различных мощных устройств, при этом управляющие мощности значительно меньше. Кроме этого, допустимо управлять различной аппаратурой, находящейся на значительном удалении, воспользовавшись современными технологиями дальней связи, особенно цифровой.

Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.


Watch this video on YouTube

Схема подключения однофазного электродвигателя 220В (видео)

Вопрос как подключить однофазный электродвигатель очень часто возникает на практике из-за высокой популярности применения подобных агрегатов для решения различных бытовых задач.

Схема подключения однофазного электродвигателя достаточно проста и требует учета всего одного принципиального момента: для обеспечения его работоспособности необходимо вращающееся магнитное поле. При наличии только однофазной сети переменного тока на момент запуска электродвигателя его приходится формировать искусственно через применение соответствующих схемных решений.

Обмотки электромотора

Укладка обмоток в статоре однофазного электродвигателя

Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек. Две из них являются элементов конструкции статора,включены параллельно. Одна из них является рабочей, а вторая выполняет функции пусковой. Их клеммы выведены на корпус двигателя и используются для подключения к сети. Обмотка ротора выполнена короткозамкнутой. К сети подключатся две из них, остальные служат для коммутации.

Для изменения мощности рабочая катушка может формироваться из двух частей, которые включаются последовательно.

Визуально идентифицировать рабочую и пусковую обмотку можно по сечению провода: у первой из них оно заметно больше. Можно замерить сопротивление тестером подключением его к клеммам: у рабочей обмотки его величина будет меньше. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

Особенности формирования вращающего момента

Магнитное поле, создаваемое катушками электродвигателя, имеет фазовый сдвиг на 90 градусов.

Это обычно достигается через конденсатор, который последовательно включается в цепь запуска. Возможные варианты соединения показаны на рисунке ниже.

Варианты создания сдвига фаз

Пусковая катушка может работать постоянно. Допустима также схема, основанная на ее отключении после достижения номинальной частоты вращения ротора. Постоянное подключение пусковой обмотки усложняет конструкцию двигателя, но улучшает его характеристики. На особенностях подключения к сети эти различия не сказываются.

Для упрощения запуска двигателя с рабочим конденсатором, перед подачей на него тока от сети параллельно ему подключают вспомогательную емкость.

Однофазный электромотор позволяет простыми средствами изменить направление вращения вала на противоположное. Для этого производится сдвиг фазы тока, поступающего от сети и протекающего через цепи запуска, меняется на противоположный. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой.

Конденсаторы

Схема подключения однофазных конденсаторных двигателей: а – с рабочей емкостью Ср, б – с рабочей емкостью Ср и пусковой емкостью Сп.

Электродвигатель может комплектоваться двумя разновидностями конденсаторов. Наличие емкости, включаемой последовательно спусковой обмоткой и пропускающей через себя ток для сдвига фазы, является обязательным. Ее значение заимствуется из паспортных данных электродвигателя и дублируется на его шильдике.

При отсутствии конденсатора нужной емкости допустимо применять любой другой с близким номиналом. При слишком сильном отклонении в меньшую сторону двигатель может не начать вращаться без ручной прокрутки его вала, а затем не будет развивать нужную мощность. При значительном превышении емкости начнется сильный нагрев.

Емкость дополнительного пускового компонента выбирается в два-три раза выше по сравнению с основным. Такая величина обеспечивает максимальный стартовый момент.

Для включения пускового элемента может использоваться как обычная кнопка, так и более сложные схемы.

Косвенное включение

Подключение однофазного двигателя

Основным компонентом схемы косвенного включения является магнитный пускатель, который включается в разрыв между выходом силовой сети и электродвигателем.

Силовые контакты этого блока выполнены как нормально разомкнутые. Магнитный пускатель по величине максимального протекающего через него тока относится к одной из семи нормированных групп. Из-за небольшой мощности однофазных электродвигателей обычно достаточно устройства первой группы, максимальное значение коммутируемого тока которого составляет 10 А.

Управляющая часть катушки предназначена для подключения к сетям с различным напряжением. Наиболее удобным является магнитный пускатель с управлением от 220в переменного тока.

Особенности применения магнитного пускателя

В управляющей части устройства предусмотрено несколько пар контактов, на которых собирается схема релейной автоматики. Один из них всегда является нормально замкнутым, а второй – нормально разомкнутым.

У кнопки «Пуск» рабочим считается нормально разомкнутый контакт, а у кнопки «Стоп» задействован нормально замкнутый элемент.

При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов.

Схема подключения однофазного двигателя

Фаза, наряду с входной клеммой, подключается также к входу контакта кнопки «Стоп», а ноль соединяется с входной клеммой катушки, что обеспечивает протекание через нее управляющего тока.

Активный контакт кнопки «Пуск» при работающем двигателе шунтируется аналогичным элементом катушки. Для формирования этой цепи выполняются два дополнительных соединения, схема которых показана на рисунке выше:

  • выход рабочего контакта кнопки «Стоп» параллельно соединяется с контактами выхода кнопки «Пуск» и входа управляющей катушки,
  • выход нормально разомкнутого контакта управляющей катушки параллельно соединяется с ее выходной клеммой и с входом рабочего контакта кнопки «Пуск».

Заключение

Процесс подключения однофазного электромотора к сети 220в не отличается большой сложностью и фактически требует только желания, минимального набора простейших инструментов, наличия схемы соединений и аккуратности в работе. Из расходных материалов нужны только провода. Из-за опасности короткого замыкания и больших величин токов, протекающих через обмотки двигателя, необходимо обязательно выполнять требования техники безопасности и не забывать про старое, но очень действенное правило: «Семь раз отмерь, один раз отрежь».

Схема подключения магнитного пускателя: пошаговая инструкция

Человеку, мало знакомому с электротехникой, может показаться, что электрические приборы и оборудование для управления их работой невероятно сложны. На самом деле это не совсем так, и в основе почти всех мощных систем лежит электромагнитный контактор или пускатель. Без таких решений обходятся только полностью электронные устройства. Зная, как реализована схема подключения магнитного пускателя, можно не только произвести ремонт самостоятельно, но и выполнить несложный монтаж.

Основной элемент балластов (балластов)

Магнитный пускатель представляет собой электромеханическое устройство, предназначенное для прямого включения цепей напряжением до 1 кВ. На нем размещено несколько контактных пар, через которые происходит переключение линий и распределение электрической энергии.

Иногда в конструкцию пускателя входит тепловое реле, реализующее функцию защиты подключенного оборудования. В зависимости от конструкции различают контакторы открытого и закрытого типа.Яркий пример первого — знаменитые «лягушки» или «лягушки», у которых для доступа к внутренним элементам достаточно вынуть фиксирующий штифт (класс PAE). Второй — это практически все остальное (ПМЛ, ПМА), установленное внутри пылезащитных корпусов.

Вспоминая электротехнику

Прежде чем рассматривать способ подключения магнитного пускателя, стоит вспомнить курс физики в средней школе. Как известно, когда проводник проходит через электрический ток вокруг него, возникает особый вид материи — магнитное поле, которое оказывает притягивающее действие на большинство металлов.

Если взять тонкий проводник и навинтить его на металлический сердечник, то из-за намагничивания последнего результирующее поле сильно возрастет. Именно этот принцип лежит в основе работы стартера.

Конструкция

Конструктивно магнитный пускатель представляет собой изделие, «сердцем» которого является катушка, состоящая из магнитопровода (P- или W-образное основание из листа электротехнической стали с высоким внутренним сопротивлением) и намотанной на него тонкой лакированной проволоки. . Вторая часть физически является продолжением первой, но отделена от нее, подвижна.Перед подачей тока на катушку между концами обеих частей остается пространство, которое обеспечивается пружинным диском. Нужно создать магнитное поле — и магнитопровод собирается, обеспечивая круговой магнитный поток и активацию контактных пар. Схема магнитного привода следующая: на подвижной части притяжения закреплена система контактов, которая в зависимости от способа установки при срабатывании катушечного контакта (нормально разомкнутый) или отбрасываемого (нормально замкнутого) от неподвижного, обеспечивает переключение цепей.Контактные группы делятся на два типа: основные (силовая цепь) и вспомогательные (сигнальные, блокирующие). Это так просто.

Определение местоположения

Большинство контакторов позволяет переключать три пары групп силовых контактов и до десятка дополнительных. Схема подключения магнитного пускателя описана на многочисленных ресурсах, но понятна далеко не всем.

Тот, кто знаком с такой техникой, так и сделает все правильно, а другие «останутся при своих».Сегодня мы постараемся простым языком объяснить, как выглядит схема подключения магнитного пускателя.

Поднимаем контактор и внимательно его осматриваем. Рассматриваем. Все болтовые соединения так или иначе промаркированы. К сожалению, единого стандарта нет, а точнее у каждого свой, хотя чаще всего производители придерживаются следующих обозначений:

1. Разъемы 1, 3, 5 с одной стороны, а с другой, прямо напротив них — 2, 4, 6. Это выводы подвижного и неподвижного контактов в группах силовых контактов.Чем выше номинальный ток, тем больше размеры болтов и площади контактов.

2. Есть еще несколько контактов сбоку или сбоку, с маркировкой 31, 32 и т.д. Также напротив друг друга. Они служат для цепей сигнализации и блокировки.

3. В самом низу, на противоположных сторонах корпусов контакторов, находятся два контакта — A1 и A2. Это выводы катушки.

Это основа. Иногда в некоторых моделях сверху может устанавливаться специальный блок из дополнительных пар контактов, приводимый в движение стержнем на подвижной части магнитопровода.

Проверка прибора

Схема подключения магнитного пускателя может быть проверена с помощью индикатора. Собственно, еще на этапе монтажа эти устройства упрощают работу.

Индикатор «Контакт» можно купить в электротехническом магазине. Также возможно использование позвонков от аккумулятора, лампочки и двух проводов, но только при проверке обесточенных цепей. Итак, заряжаем индикатор так, чтобы при соприкосновении двух щупов загорелась лампа или был звуковой сигнал, удостоверяющий наличие токопроводящей дорожки.Один зонд устанавливают на зажим 1, а другой поочередно на 2, 3, 5, 4, 6. Это необходимо для проверки отсутствия зажимов, которые, если они есть, приведут к межфазному замыканию. Если все в норме, то нужно нажать отверткой на подвижную часть штока (ПМЛ, ПМА) или руками прижать две части стартера (лягушки), то есть имитировать работу. При проверке в этом положении цепь должна находиться только на линиях 1-2, 3-4 и 5-6.

Если вспомогательные контакты скрыты и их нет, нужно позвонить по ним, чтобы определить нормальное состояние.Предположим, что при нажатии состояния отображается цепочка из пар 31-32 и 41-42, но 51-52 и 61-62 вызываются, когда части магнитной цепи не замкнуты. Первые два — нормально разомкнутые, то есть не проводят ток без подачи напряжения на катушку.

А последние называются нормально замкнутыми, образуя цепь при отключенном стартере.

И, наконец, с помощью циферблата или индикатора нужно проверить катушку на целостность. Для этого один щуп должен касаться A1, а другой — A2.Контрольная лампа должна гореть.

Все вышеперечисленное нужно делать без подключенных проводов, а тем более без питания схемы. Проверить схему магнитного пускателя можно даже без выполнения этого условия, но только специалистами, которые по понятным причинам вряд ли прочитают о подключении электромагнитного контактора.

Закатайте рукава

Монтажная схема для подключения магнитного пускателя зависит от оборудования, через которое он питается.Поэтому в качестве примера рассмотрим классический случай, когда необходимо включить трехфазный электродвигатель переменного тока с короткозамкнутым ротором.

Берем трехжильный кабель подходящего сечения и одной стороной его подключаем к клеммам двигателя. Жилы с другой стороны зачищены и закреплены болтовыми соединениями на контактах 2, 4, 6 стартера. Если в силу особенностей установки удобнее использовать 1, 3, 5, то это допускается. Далее к выводам 1, 3, 5 подводим три провода от силового автомата.То есть после нажатия кнопки переключателя на трех болтах контактора будет присутствовать напряжение 380 В. С любой из нижних челюстей станка идет провод к нормально замкнутой кнопке «Стоп» и нормально разомкнутому пуску, от которого идет линия к выходу катушки А1. Схема подключения магнитного пускателя зависит от напряжения, на которое рассчитана катушка. Если на нем указано 220 В, выход А2 необходимо подключить к земле проводом. В случае 380 В вместо земли, линию необходимо протянуть к одной из двух нижних челюстей машины.При проверке по индикатору (во включенных состояниях) между указанной губкой и контактом на кнопке остановки прибора должно отображаться 380 В.

Как работает эта схема?

Вышеупомянутая реализация является самой простой, без блокировок, срабатываний и аварийных сигналов, однако она полностью работоспособна. Даже кнопка остановки в этом случае не обязательна. После включения машины и нажатия кнопки «Пуск» на катушку контактора будет подано напряжение, которое притянет движущуюся часть магнитопровода магнитным полем
