Схема подключения одноклавишного выключателя с подсветкой: Подключение выключателя с подсветкой: схема, устройстово, особенности

Подключение выключателя с подсветкой: схема, устройстово, особенности

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Содержание статьи

• 1 Какие бывают выключатели с подсветкой
• 2 Устройство
  • 2.1 С диодом
  • 2.2 С конденсатором: для экономии электроэнергии
• 3 Как подключить выключатели с подсветкой
  • 3.1 Куда подключать провода
  • 3.2 Подключение одноклавишного выключателя с подсветкой
  • 3.3 Подключение двойного выключателя с подсветкой
• 4 Способы избавления от «моргающих» ламп

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка.  Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.   Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников  — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

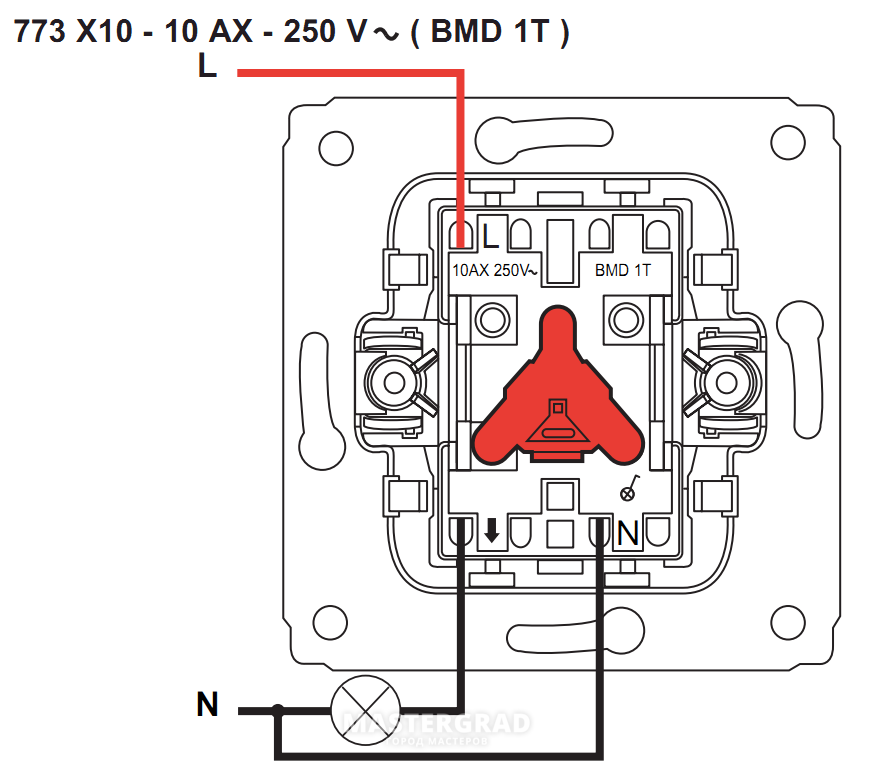

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Схема подключения одноклавишного выключателя — 5 ошибок при установке.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

• место под установку выключателя

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

• распредкоробку над выключателем

• светильник на потолке

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

• L – фаза

• N – ноль

• Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

• Синий – ноль

• Желто-зеленый – земля

• Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1. 5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

• L – приходящая фаза

• L1 – эта же фаза, но уже уходящая на светильник

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

Жилы кабеля подписываются следующим образом:

• L1 – фаза от выключателя

• N – ноль

• Pe – земля

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

• кабель питания от щитовой

• идущий вниз на выключатель

• на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

• трехжильным

• сечением не менее 1,5мм2

• марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п. 7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п. 2.1.22.

То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и производителем изделия.

Подключение выключателя с подсветкой

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.

Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.

Как избавиться от этой распространенной проблемы читайте в отдельной статье.

Источники — https://cable.ru, Кабель.РФ

Схемы подключения кулисного переключателя

| Новый Wire Marine

Перейти к содержимому

Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00

В качестве ресурса для наших клиентов мы предоставляем ниже набор объяснений, схем подключения, видеороликов и т. д. для некоторых из наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.

1. V1D1-B60B – SPST, ВКЛ.-ВЫКЛ., 1 лампа отключения – верхняя

Купить этот переключатель: Кулисный переключатель V1D1-B60B ВКЛ-ВЫКЛ .

Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».

В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.

V1D1-B60B   имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.

См. также наши переключатели с подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  3
• Carling P/N:  V1D1-B60B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

2.

 V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу

мы носим в различных цветах лампы и СИД.

Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):

V1D1-G66B — белые лампы

V1D1-GCCB — красный светодиодный кулисный переключатель

— BlueGX1X1X1

900 Переключатель

Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в ​​выключателе (называемой независимой лампочкой).

Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  4
• Carling P/N:  V1D1-G _ _ B
• Тип лампы: различные
• Срок службы лампы:  10–100 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

Пример выше, показан синий светодиод

Корпус переключателя VJD1 только здесь

Купить: Кулисный переключатель Nav/Anc здесь

Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.

Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.

Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.

3б. Как выполнить проводку в качестве переключателя Nav/Anc:

Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.

Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки клавишных переключателей для внедорожников, джипов, авиации, квадроциклов и т. д.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  7
• Carling P/N:  VJD1-D66B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

скачать PDF

(Нажмите, чтобы увеличить)

разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этих выключателей можно здесь:
VJD2-U66B — белые лампы
VJD2-UCCB — красные светодиоды
VJD2-UXXB – синие светодиоды

Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено. Он имеет два независимых источника света… один вверху и один внизу.

Независимые источники света включаются внешним источником… как другой выключатель.

Кулисный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковые разъемы, называемые клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.

Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.

Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже схему подключения этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока

Номинальный ток:  20 А

Клеммы:  10

Carling P/N:  VJD2-U__B

Тип лампы: Белая лампа накаливания, синий светодиод, красный светодиод

Срок службы лампы:  100 000 часов (для светодиодов)

(Нажмите, чтобы увеличить)

5. VLD1-A_0

B — DPDT, (ON)-OFF-(ON), 1 независимая лампа

только к цвету освещения, в остальном переключатели одинаковые.

Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B – белые лампы накаливания
VLD1-AC0B – красные светодиоды
VLD1-AX0B – синие светодиоды

Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).

При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7.  Или эти клеммы можно игнорировать для группы переключателей без подсветки.

Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).

Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  8
• Carling P/N:  VLD1-A_0B
• Тип лампы: светодиодная или лампа накаливания
• Срок службы лампы: 100 000 часов (светодиод, 10 000 вкл.)

(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B — версия с белой лампой накаливания, но доступна и с другими цветами освещения.

6. VMDJ-G66B

 – DPDT,  (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа

VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.

Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.

Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.

Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.

Электросхема в формате PDF

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  6
• Carling P/N: VMDJ-G66B
• Тип лампы: Белая лампа накаливания
• Срок службы лампы:  10 000 часов

(Щелкните, чтобы увеличить)

(Щелкните, чтобы увеличить)

В приведенном ниже разделе приведены электрические схемы, относящиеся к морским клавишным панелям. У нас есть электрические схемы и руководства по подключению 10-контактного навигационного / Ancher ON-OFF-ON 3-ходового кулисного переключателя Carling Contura, а также схемы подключения 10-контактного трюмного переключателя Auto-Manual ON-OFF- ON 3-позиционный кулисный переключатель Carling Contura (для получения дополнительной информации о подключении трюмной помпы см. здесь) у нас также есть общая схема подключения DPDT для питания двух нагрузок с использованием 3-позиционного кулисного переключателя Carling Contura ON-OFF-ON.

Если вы подключаете триммеры, мы предлагаем электрические схемы, как подключать электрические триммеры, как подключать гидравлические триммеры и как переключать полярность для кулисного переключателя.

Наконец, у нас есть электрическая схема для подсветки клавишных переключателей Carling с подсветкой на панели клавишных переключателей.

Как подключить 10-контактный навигационный/якорный и трюмный автоматические ручные переключатели

Как подключить 10-контактный навигационный и вспомогательный навигационный переключатель с подсветкой Carling ON-OFF-ON Руководство по 3-позиционному клавишному переключателю Скачать PDF бесплатно

Как подключить 10-контактный навигационный и аналоговый датчик с подсветкой Схема 3-позиционного кулисного переключателя Carling ON-OFF-ON Скачать бесплатно в формате PDF Кулисный переключатель бесплатно PDF Скачать

Как подключить переключатель DPDT, питающий две нагрузки, с помощью carling contura вкл. -выкл. 3-позиционный клавишный переключатель с подсветкой бесплатно PDF Скачать

как подключить 10-контактный трюмный автоматический ручной переключатель 3-позиционный кулисный переключатель Carling Contura с подсветкой бесплатно PDF Скачать

Если вам нужны полностью индивидуальные крышки переключателей, вы можете создать их на другом нашем сайте Rocker Switch Pros.

Как подключить триммеры

Как подключить триммеры с обратной полярностью с помощью кулисного переключателя Carling Contrua с подсветкой мгновенного действия Скачать PDF как подключить гидравлические триммеры с помощью кулисного переключателя с подсветкой carling contura бесплатно Рисунок

Как подключить кулисные переключатели с подсветкой

Как подключить кулисные переключатели Carling Contua с подсветкой для включения при помощи куркового выключателя Бесплатная загрузка проводки PDF

Как подключить панель клавишных переключателей с подсветкой Видео

Ссылка для загрузки страницы Перейти к началу

Как подключить выключатель света — шаги для однополюсного и трехпозиционного выключателя

istockphoto. com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных переключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Как подключить однополюсный выключатель света

Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и с крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подключается к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем подвергаются нагрузке и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к переключателю на замену ни одна часть провода, контактирующая с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите изогнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подсоединен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом. налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить 3-позиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух 3-позиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Найдите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Вы также увидите три заземляющих провода, соединенных в одну гайку, а также дополнительный черный провод и красный провод — это путевые провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, используйте отвертку, чтобы ослабить винты клемм и удалить прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Осмотрите переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов закрепите переключатели двумя винтами на распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Если индикатор не загорается, возможно, соединение неплотное. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных выключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными выключателями, все дело в том, чтобы провода на новых выключателях располагались в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего 3-позиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.

В: Могу ли я подключить розетку к выключателю света?

Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
