Схема подключения реверсивного рубильника: Подключение домашнего генератора с помощью перекидного рубильника АВВ

Подключение домашнего генератора с помощью перекидного рубильника АВВ

Одни из самых распространенных и используемых средств коммутации — перекидные рубильники. Они участвуют в создании многих электрических систем. По своей сути и конструкции — это выключатель, отличающийся от простого рубильника дополнительными контактами, которые позволяют переключать с одного оборудования на другое, а не только включать/выключать.

Перекидной рубильник

Это бывает особенно важно, когда приходится коммутировать цепи под высоким напряжением, например линии электропередач. В этом случае нельзя допустить ошибку и использовать обычные выключатели, которые оператор может перепутать. A рубильник, в любом случае, подключит только одну из линий, и не допустит аварии.

Когда нужно не только переключить линии, но и отключить совсем, то можно применить трехпозиционное устройство с промежуточным положением. Если говорить о домашнем использовании, то можно взять рубильник перекидного типа для работы в таких трех фиксациях:

• домашняя электрическая сеть;
• отключение;
• питание нагрузки от генератора.

Трехпозиционный перекидной рубильник

КУПИТЬ РУБИЛЬНИК ДЛЯ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

Чтобы понять принцип работы, достаточно представить конструкцию перекидного переключателя (фото). Вертикальное положение ручки — это средний контакт — выключение. Боковое положение I или II задействует только левую или только правую группу контактов. Каждая из групп подключена соответственно к генератору и питающей сети дома.

В чем заключаются достоинства перекидных рубильников, их недостатки

Электрический рубильник — прибор достаточно простой, но и в нем кроются свои плюсы и минусы. Преимуществ довольно много:

• простая открытая конструкция или полузакрытая, то есть, визуальность, которая позволяет c легкостью найти и исправить поломку;
• несложное обслуживание, ремонт;
• возможность работы с коммутационным током в 500, 630, 1000 ампер;
• разнообразие моделей и широкое применение;
• доступность прибора с высокой коммутируемой мощностью по стоимости, что является веским преимуществом.

Открытый перекидной рубильник

Главные недостатки заключаются:

• в наличии среди всего разнообразия большого числа открытых конструкций. Поэтому, при не аккуратном пользовании можно попасть под напряжение;
• в зависимости скорости переключения от ответной реакции оператора. При переключении медленном может образоваться высокотемпературная дуга, и внутренние узлы рубильника могут сгореть;
• в возникновении скачков тока, если переключение происходит до выключения нагрузки;
• в существующей возможности КЗ во время возникновения дуги.

Такие переключатели лучше размещать в кожухе или закрытом надежном шкафу.

Современный перекидной рубильник — подключение к генератору

Нестабильность снабжения дачных и загородных частных домов электроэнергией вынуждает владельцев обзавестись дополнительным источником тока — генератором. Возникает необходимость поменять схему подачи электричества в доме. Особенно сложного в этом ничего нет. Нужно всего лишь подобрать перекидной рубильник, установить в щиток и грамотно подключить к сети. Давайте рассмотрим важные моменты при его установке, и какова схема подключения.

Что нужно сделать при установке — мои советы

Для бытового подсоединения генератора удобно использовать

 реверсивный перекидной рубильник ABB. Он компактный и безопасный, его устанавливают в обычный щит на DIN-рейку. Этот прибор можно подключать в однофазную, а также трехфазную сеть, поскольку есть возможность укомплектовать его дополнительными контактами.

Для однофазной сети пригоден 2-х полюсный прибор, трехфазной — 4-х полюсный, который переключает с входного питания на генератор сразу три фазы и ноль. Трехполюсный рубильник ABB может быть полезен как для однофазной сети, а также для трехфазной без нулевого провода.

Если вы планируете размещать распределительный щит в помещении, то можно применить пластиковые боксы или металлические.

На улице следует устанавливать металлический щиток с высокой степенью защиты. Внутри крепится DIN-рейка, рассчитанная на все необходимые модули схемы. Я рекомендую для безопасности использования перекидного рубильника принять во внимание следующие моменты:

• расположить щиток лучше в закрытом помещении;
• температура эксплуатации должна быть в диапазоне -40 +55оС;
• необходимо защищать приборы от влаги;
• модуль рубильника нужно прочно и надежно установить и закрепить;
• при установке вне дома обеспечивать защиту от погодных воздействий;
• все действия с рубильником — монтажные работы, ремонт, обслуживание следует проводить при полном отключении сети.

Схемы подключения

Реверсивный рубильник ABB для домашнего использования состоит из двух одинаковых выключателей нагрузки. Они соединены между собой и сверху установлен рубильник переключатель с тремя положениями. В положении I происходит коммутация с основной питающей сетью, все цепи разомкнуты — в среднем положении, положение II — подключен заместительный источник питания — генератор. Закрытая конструкция реверсивного переключателя ABB делает коммутацию безопасной и ее может произвести даже неподготовленный пользователь.

Итак, чтобы подключить генератор, надо подвести кабель основной сети к одной входной группе рубильника, а ко второй — кабель от генератора. В модульном переключателе АВВ предусмотрено два входа и выхода. Чтобы подключить выходы к нагрузке, их соединяют между собой перемычками параллельно.

Для трехфазного подключения к корпусу переключателя надо подсоединить справа и слева еще по одному контакту. Важно помнить, что в реверсивном рубильнике не предусмотрены расцепители, ни тепловой, ни электромагнитный, а работает только принцип выключателя нагрузки. Поэтому на вводе от сети питания и генератора устанавливаются защитные автоматы. Их предельный ток определяется допустимой нагрузкой на питающую линию.

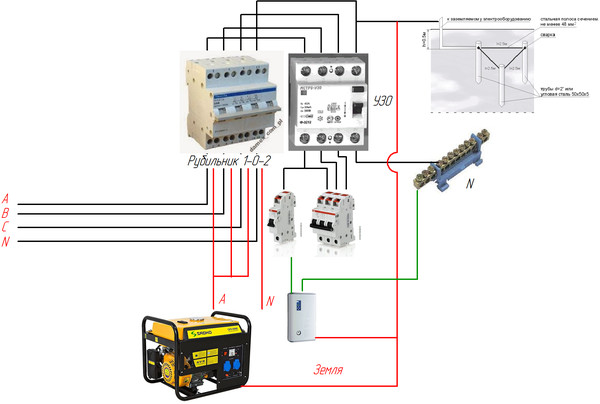

Подключение через трёхпозиционный рубильник. 1 — вводной автомат сети, 2 — счётчик, 3 — УЗО, 4 — генератор, 5 — трёхпозиционный переключатель, 6 — нулевая шина N, 7 — шина заземления PE, 8 — к потребителям

Автомат на электросеть обычно стоит в щите учета электроэнергии. Ввод от генератора тоже должен быть обязательно защищен автоматом, который монтируется в щитке переходного рубильника, и находится рядом с ним. Во время проведения монтажа соблюдайте полярность, иначе может произойти, что поменяются местами на выходе ноль и фаза. Автоматические выключатели необходимы в данной схеме: перекидной рубильник не защищает сеть от перегрузок и короткого замыкания.

Реверсивный рубильник — превосходное решение для безопасного и безошибочного переключения нагрузки с одной питающей линии на другую. Это современный прибор, отличающийся надежной изоляцией контактов, наличием дугогасительного устройства во многих модификациях, индикации настоящего положения рубильника.

Реверсивные рубильники от финской компании ABB, рассчитанные на номинальный ток от 25 до 100А, напряжение 230/400В, представлены в нашем интернет-магазине строительных материалов «Кузьмич24» в большом ассортименте. В любой ситуации — в спокойной работе или при аварии на основной линии — такое устройство обеспечит для вас бесперебойную подачу электроэнергии в дом.

Ваш Кузьмич.



РЕВЕРСИВНЫЙ РУБИЛЬНИК (ПЕРЕКЛЮЧАТЕЛЬ) -Электрощиты. Сборка и проектирование

4/5 — (2 голоса)

Реверсивный рубильник или переключатель в бытовых электросетях, как правило служит для подключения резервного питания. Это могут быть бензиновые и дизельные генераторы, а также, например, подключение второго источника электричества от другой ЛЭП для надежности электроснабжения частного дома. Переключение производится механически в ручном режиме, не путайте с АВР (автоматическое включение резерва).

Т.к. электрощиты я в основном собираю на комплектующих АВВ, то и реверсивный перекидной рубильник я тоже использую их производства. Но бывает, что ставлю и другие переключатели, например, “ручной ввод резерва” от Legrand и переключатели-рубильники SFT от Hager, но об этом напишу в отдельных статьях.

При сборке электрощитов я использую реверсивные выключатели нагрузки ABB на 40А или 63А в зависимости от мощности, которую выделили для подключения частного дома. Бывают и меньшего номинала на 16 и 25 А, но они очень маленькие и ими неудобно делать переключения. Честно говоря даже не знаю, где их используют.

Часто при заказе электрощитов, вы спрашиваете, зачем нужно ставить именно реверсивный рубильник, почему нельзя поставить просто автомат для генератора. Ответ очень прост:

1. Не выдать в общую сеть напряжение, т.е. чтобы ваш генератор не стал источником электричества для всей общей ЛЭП. Соседи, конечно, обрадуются электричеству, получаемого от вас, но в это время могут устранять аварию на линии, и электромонтеры попадут под напряжение.
2. Перекидной выключатель нагрузки исключает возможность встречного включения двух источников питания, основной электросети от ЛЭП и резервного от генератора. Реверсивный переключатель исключает возможность выдачи напряжения в общую сеть, или

Конечно, теоретически можно выключать самостоятельно руками вводной автомат или рубильник, включать у себя генератор и пользоваться электричеством от генератора. Но кто даст 100% гарантию, что однажды вы не забудете отключить ввод? Никто, а как я писал выше, реверсивный рубильник исключает это. Простыми словами – это

“защита от дурака”.

Реверсивный рубильник имеет три положения:

• I ON – включен левый полюс рубильника, при этом правый отключен.
• О OFF – отключено всё (оба ввода).
• II ON – включен правый полюс рубильника, при этом левый отключен.

Схема подключения резервного генератора к перекидному рубильнику имеет несколько вариантов в зависимости на сколько фаз рассчитан генератор. Также имеет значение сколько фаз в электрощите дома вы хотите подключить на резервный ввод.

Реверсивный рубильник с

трехфазным генератором

Часто в быту используют однофазные генераторы, т.к. они дешевле. Однофазный генератор тоже можно подключить в электрощите при трехфазном вводе. При этом одну фазу от генератора можно “раздать” на три фазы в доме и всё будет работать.

Реверсивный рубильник с

однофазным генератором

Есть только один нюанс – это трехфазные электропотребители в доме, но они очень редко встречаются. А если брать стандартные электроплиты (варочные панели), электрокотлы, водонагреватели, то по сути они представляют собой однофазные нагрузки.

Такая схема подключения однофазного генератора позволяет не думать о том, где и какое освещение можно включать, какие розетки работают. Свет сейчас везде практически на энергосберегающих лампах, в розетки включаются телевизоры, зарядки для телефонов, планшетов, которые тоже потребляют очень мало электроэнергии. Можно включить по очереди чайник, микроволновку для подогрева воды и пищи.

При этом, конечно, нужно понимать, что при включенном генераторе не нужно включать электроплиту, духовку, гладить, стирать, т.е. включать мощные приборы.

При использовании реверсивный рубильников ABB необходимо учитывать ряд их особенностей.

Реверсивный рубильник на 40А “низкий” и им очень неудобно переключать, также это портит вид электрощита.

Для поднятия рубильника АВВ я использую специальные адаптеры от Шнейдер Электрик, которые помогают приподнять рубильник на дин-рейке в щите. Но иногда реверсивный рубильник может упирать в крышку электрического щита и не давать ей закрываться, поэтому тоже надо знать, где их можно использовать, а где нельзя.

У реверсивного рубильника ABB на 40А я всегда меняю родную заводскую ручку для управления на другого, более удобного исполнения.

Родная ручка очень неудобная, и порой не то что трудно, а порой просто невозможно сделать переключения. Поэтому лучше ставить ручку управления, как на фото ниже.

Ручка бывает черным цветом (код 1SCA108319R1001) и красным цветом (код 1SCA108688R1001).

Следует отметить, что реверсивный переключатель на 63А вобще продается без ручки, ее нужно заказывать отдельно.

Реверсивный рубильник (переключатель) продается 6-типолюсным. Поэтому при однофазном питании одна пара контактов остается свободная, а при трехфазном – нужно ставить дополнительные модули, чтобы отключать три фазы и нейтраль.

Дополнительные полюсы для переключателя на 40А одни, а для 63А другие. Бывают левые и правые, но можно покупать только одного исполнения, подходят и направо и налево. Я покупаю в электрические щиты дополнительный полюс на 40А – 1SCA105001R1001, а на 63А – 1SCA105461R1001.

Как уже показал на схемах выше, я для надежности обязательно переключаю и фазы и нейтраль. Помимо здравого смысла, переключение нейтрали предписывается и нормативно-технической документацией.

ГОСТ Р 50571.4.44-2019 пункт 444.4.7
В системах TN переключение питания с одного источника на другой источник питания должно выполняться при помощи коммутационного устройства, переключающего одновременно линейные проводники и нейтральный проводник N, если он имеется в электроустановке.

Периодически использую реверсивный рубильник и для организации байпаса для стабилизаторов, подключенных в схему электрощита. В одном положении идет питание электросети частного дома через стабилизаторы, во втором положении – без стабилизаторов.

Т.к. в электрощитке есть и рубильник для подключения генератора, то для удобства установил ручки разным цветом. Красная для байпаса стабилизатора, а черная для генератора.

ВИДЕО ПРО ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА В ЧАСТНОМ ДОМЕ

Спасибо за внимание.
