Схема подключения резервного генератора: через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

• В линии отсутствует отдельный автомат.
• Розеточная группа не способна принять магистральную нагрузку.
• Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
• Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
• Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых.

По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

• Автомат ввода отключить.
• Рукоятку переключателя установить на сеть генераторной установки.
• Автомат нагрузки отключить.
• Соединить кабель ручного переключателя к розетки генератора.
• Запустить генератор, позволить прогреться пару минут.
• Подать питание на рубильник.
•  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

применяемые схемы в загородном доме

Для обеспечения комфортных условий проживания в загородном доме проводится установка самого различного оборудования. При отсутствии электроэнергии или сбоях в ее подаче выполняется подключение генератора к сети загородного дома. Подобное устройство предназначено для преобразования механической энергии в электричество.

• Типичные ошибки
• Выбор подходящей модели
• Особенности подключения
• Применяемые схемы
  • Подключение через ABP
  • Перекидной рубильник
  • Реверсивный рубильник
• Другие рекомендации

Применяемая схема подключения генератора должна быть безопасной, так как скачки напряжения могут стать причиной неисправности бытовой техники. Прежде чем проводить подключение генератора, следует уделить внимание полезным рекомендациям.

Типичные ошибки

При неправильном подключении генератора может пострадать не только используемая бытовая техника, но и электропроводка дома, и само устройство. Распространенной ошибкой можно назвать случай, когда мини-электростанция подключается к электропроводке через розетку в обход автоматов. Применение подобной схемы недопустимо по следующим причинам:

1. Мощность генератора может быть выше пропускной способности проводки. Кроме этого, пропускная способность розеток составляет не более 3,5 кВт. Слишком высокая нагрузка приводит к перегреву проводки, изоляция теряет свои свойства, и происходит короткое замыкание. Слишком сильный нагрев и вовсе становится причиной возгорания.
2. Подобная схема подключения генератора к дому характеризуется тем, что при включении автомата мини-электростанция выходит из строя. Такое оборудование предназначено исключительно для отдачи электроэнергии, а не в целях ее потребления.

Рассматривая то, как подключить генератор к дому, следует уделить внимание схеме, которая предусматривает применение перекидного рубильника или реверсивного переключателя. Кроме этого может применяться система автоматического запуска резерва.

Выбор подходящей модели

В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

1. Мощность.
2. Экономичность.
3. Моторесурс.
4. Комфорт в применении.
5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

1. Размеров конструкции.
2. Шума во время работы.
3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Для подключения устройства требуется слаженная работа нескольких элементов:

1. Домашней сети потребления.
2. Центральной цепи подачи энергии.
3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

1. Большой выбор.
2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
3. В продаже есть компактные модели, не занимающие много места.
4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

1. Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Особенности подключения

При поиске ответа на вопрос, как подключить генератор к сети дома (схема соединения источника энергии с потребителем может отличаться в зависимости от особенностей дома), следует ответить на несколько вопросов:

1. Как часто происходит обрыв центральной сети электроснабжения и требуется ли автоматическое подключение резерва.
2. Какова суммарная мощность потребителей с учетом потерь (учитывается запас мощности).
3. Где можно безопасно разместить устройство и подключить к системе.

Применение автоматики существенно увеличивает затраты при проведении монтажных работ. При редких перебоях с электроэнергией рекомендуется устанавливать ручной переключатель, который обладает длительным сроком службы и высокой надежностью.

При расчете требуемой мощности генератора учитывается:

1. Суммарная потребительская мощность всего оборудования.
2. Запас 30%, который рассчитан на более высокий пусковой ток и подключение дополнительного оборудования.

Схема подключения может быть простейшей. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

1. Прямое подключение резерва к выбранной группе потребителей.
2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

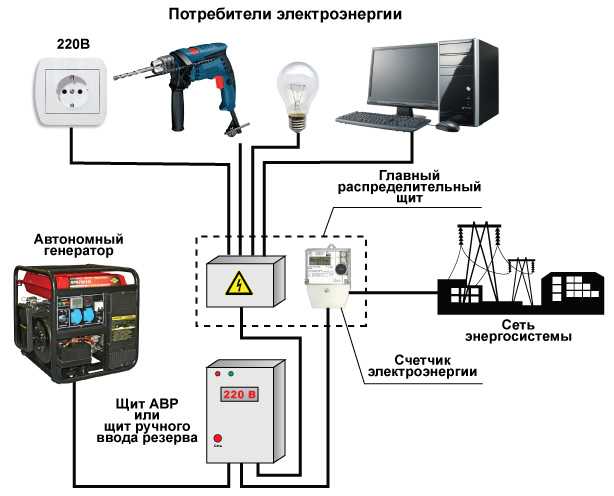

Схема подключения в этом случае выглядит следующим образом:

1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
2. К ABP подключается параллельно генератора.
3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

1. Средние контакты рубильника подключают к сети нагрузки.
2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Другие рекомендации

Провести подключение генератора можно самостоятельно. При выполнении работ нужно учитывать такие особенности:

1. Конструкция резервного источника энергии редко имеет хорошую защиту от воздействия осадков. Именно поэтому его нужно устанавливать под навесом или в отдельном помещении.
2. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
3. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок.

Перед установкой резервного источника энергии следует подробно изучить рекомендации по эксплуатации от производителя. Некоторые модели могут подключаться к автоматам, другие имеют только ручной блок управления. Для выбора оптимальной схемы подключения генератора нужно подробно изучить особенности применяемого оборудования.

Покупка и подключение переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, безобрывный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания. В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к служебным линиям. Когда линия переменного тока в норме, TS позволит вам питать ваш дом от сети. При выходе из строя сети с помощью TS вы можете переключить домашнюю электропроводку на генератор, изолировав его от сети. Электрический переключатель является абсолютной необходимостью, если вы подключаете генератор к вашему дому. Это руководство расскажет вам, зачем вам это нужно, как это работает, как правильно выбрать и как его подключить (пример схемы подключения находится внизу этой страницы).

Недорогой двухполюсный автоматический переключатель Generac на 60 А

Важно знать, что, если вы не находитесь вне сети, подключение любого несанкционированного источника питания напрямую к любой точке электропроводки без переключателя является незаконным и опасным, поскольку так называемого обратного питания. Обратное питание (также называемое изолированным или межсетевым соединением) по определению подает электроэнергию обратно в электрическую сеть, когда она отключена. Вот почему его следует полностью избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для работников коммунальных служб, так и для ваших соседей, которые могут не знать о наличии напряжения в линии. Помимо этого, ваш домашний генератор обратного питания наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Он также может быть легко поврежден, если питание будет восстановлено во время его работы.

ТРЕБОВАНИЯ И ОЦЕНКИ

Стандартная бытовая электросеть в США — это 120/240 вольт, разделенная на одну фазу. Обычно он имеет красный и/или черный «горячий» провод и заземленную нейтраль белого цвета. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока. Обратите внимание, что обе линии по-прежнему относятся к одной фазе — они получаются путем заземления центрального ответвления трансформатора. Для такой системы передаточный переключатель генератора должен быть двухполюсным на два направления (DPDT) «разбить перед созданием». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не засчитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна, и ее не нужно переключать, если только ваша генераторная установка не оснащена GFCI и ее нейтральный провод не соединен с шасси. «Перерыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Для более старых 2-проводных жилых систем на 120 вольт требуется однополюсный двухпозиционный переключатель. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генераторной установки, которая размещается снаружи.

«Настоящие» переключатели мощности для генератора должны иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF. Такой разрыв предотвращает искрение или короткое замыкание во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительный распределительный щит (дополнительный щит ) для основных линий, которые вы хотите резервировать. Затем эта подпанель будет подключена к системе передачи. Многие имеющиеся в продаже TS поставляются уже с предварительно смонтированной вспомогательной панелью.

My Complete Home Generator Guide

ТИПЫ ПЕРЕКЛЮЧАТЕЛЕЙ

Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя схему управления, которая измеряет напряжение сети. Когда питание от сети прерывается, схема управления запускает генераторную установку, отключает ваш дом от сети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстановлен, он коммутирует вашу бытовую проводку от генератора обратно к коммунальной сети. Когда генератор отключен, он переходит в процесс охлаждения, а затем автоматически отключается. Generac и другие резервные системы обычно включают автоматический TS на 100 или 200 А или предлагают его в качестве опции. Автоматический переключатель для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторными установками. Часто вместо настоящего устройства DPDT он состоит из двух двухполюсных выключателей с механически блокируемыми рукоятками (один для «Генераторной установки», а другой для «Линии»). Для требований нагрузки до 30 А (что составляет 7200 ВА для сети 240 В) дешевый ручной TS с дополнительной панелью может стоить менее 300 долларов. Простая блокировочная панель с двумя выключателями стоит менее 150 долларов.
На приведенной ниже схеме подключения показан пример подключения 4-контактного портативного генератора к домашней электропроводке через двухполюсный переключатель для 3-проводной сети 120/240 В. Пунктирные линии символически показывают металлические корпуса. На этой схеме нейтраль внутри генераторной установки не заземлена. Для простоты ввод не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется установить его.

Вот малоизвестная деталь . Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), а их нейтраль приклеена к металлическому каркасу. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделится, и GFCI на генераторе сработает . В результате ни одна розетка не будет работать. Есть несколько возможных решений этой проблемы. Самый безопасный – установить так называемую 9-ку.0023 Устройство переключения нейтрали (3-х полюсный разъединитель). Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другим решением является поднятие внутри передающего оборудования заземляющего провода от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генераторной установки, что отключит GFCI. Однако этот вариант не совсем безопасен — если вы когда-либо будете использовать такое устройство в полевых условиях без ТС (например, на строительной площадке), вы не будете защищены от поражения электрическим током. Такая модификация также может привести к аннулированию гарантии производителя. В любом случае все установки должны выполняться лицензированным электриком. Вы можете найти его и/или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ДО начала любых работ с электропроводкой. Также посмотрите, как подключить переносной генератор к электропроводке дома в аварийной ситуации без системы переключения.

Вся информация на этом сайте предоставляется только в справочных целях и не является профессиональной или юридической консультацией. См. полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. в National Electric Code® 2020, местных нормах и руководстве по изделию.

Главная | Стоять рядом с | портативные | Резервное питание | Рейтинги: портативный | Рейтинги: в режиме ожидания | Переключатели передачи | Размеры | Запуск кондиционера | Инвертор-генератор | Как купить | LRA Калькулятор | Главная

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ТИПИЧНОГО РЕЗЕРВНОГО ГЕНЕРАТОРА ~ КВТ ЧАС САЙТ ИНФОРМАЦИИ ПО УЧЕТУ ЭНЕРГИИ

Для простоты представленные схемы представляют собой однолинейные схемы. Фактическая проводка состоит из двух незаземленных проводников и одного заземленного «нейтрального» проводника. Заземление оборудования всех компонентов осуществляется через металлические кабельные каналы, которые соединяют компоненты.

Нейтральная шина в щите, обслуживающая выбранные нагрузки, не должна подключаться к металлическому корпусу щита. Соединение нулевого провода, провода заземляющего электрода и проводов заземления оборудования вместе допускается только в главном щите обслуживания.

Если бы вы соединили нейтральный проводник и металлические корпуса оборудования (щитовой щит, автоматический переключатель и генератор) вместе за пределами основного щитового щита, вы бы создали параллельный путь. Параллельный путь означает, что часть нормального обратного тока и тока короткого замыкания будет протекать по заземленному нейтральному проводнику, а часть — по металлическим дорожкам качения и другим корпусам. Это не очень хорошая ситуация!

Производители генераторов в большинстве случаев не подключают нулевой провод генератора к металлическому корпусу генератора. Вместо этого они подключают его к изолированному терминалу. Затем вам решать, как подключить генератор в соответствии с NEC и/или местными электротехническими нормами.

Большинство инспекторов оставят внутреннюю нейтральную связь в портативном генераторе на месте. На самом деле, когда вы покупаете портативный генератор, вы должны настаивать на том, чтобы соединение нейтрали и корпуса было на месте.

Без соединения устройство максимальной токовой защиты не может работать при замыкании на землю, так как обратный путь
не существует. Для стационарно установленных генераторов инспекторы, как правило, не разрешают соединение между нейтралью генератора
и металлическим каркасом генератора из-за четких требований NEC.

На главном щите служебного ввода должна быть размещена табличка с указанием места расположения резервного генератора
и типа его резервного питания.

Общее время полного перехода на резервное питание составляет примерно 45–60 секунд. Чтобы дополнительно дать домовладельцу уверенность в том, что резервный генератор будет работать при вызове, некоторые системы периодически обеспечивают автоматическую «проверку» системы, например, раз в 7 или 14 дней в течение времени работы от 7 до 15 минут.
