Сетевые фильтры — как они работают, примеры схем

Что такое сетевой фильтр? — это относительно недорогое устройство, предохраняющее достаточно ценные электроаппараты отперегрузок по току, высокочастотных и импульсных помех, аномального напряжения (повышенного или пониженного относительно нормы).

Основная задача фильтра — пропустить через себя переменный ток частотой 50 Гц и напряжением 220 В, а всяким выбросам напрочь закрыть дорогу. Выбросов же в сети великое множество, и возникают они по разным причинам.

Например, включился холодильник, т.е. сработало пусковое реле его компрессора. В момент включения компрессор (электродвигатель) потребляет ток, в десятки раз (в 20. ..40 раз) превышающий тот, что указан в паспорте. На этот миг в сети возникает “просадка’’ напряжения с последующим всплеском (рис.1) — вот и помеха!

Даже включение обычных лампочек в люстре приводит к возникновению, вроде бы, незаметных помех такого же характера. Они в момент включения потребляют ток, примерно в 10 раз больший номинального (пока спираль холодная).

Самое неприятное то, что амплитуда напряжения помехи может исчисляться сотнями, а то и тысячами вольт. Этого вполне хватит, чтобы “спалить” какое-либо чувствительное устройство.

Рис. 1. Напряжения с последующим всплеском.

Как же эту ситуацию предотвратить? Вот тут на арене и появляются сетевые фильтры питания! Они способны “проглотить” все вредные выбросы питающего напряжения.

Справедливости ради надо отметить, что медленные провалы напряжения ни один фильтр питания скомпенсировать не способен (для этой цели служат стабилизаторы напряжения).

Но наиболее опасными для аппаратуры являются все же импульсные помехи.

Принципиальная схема

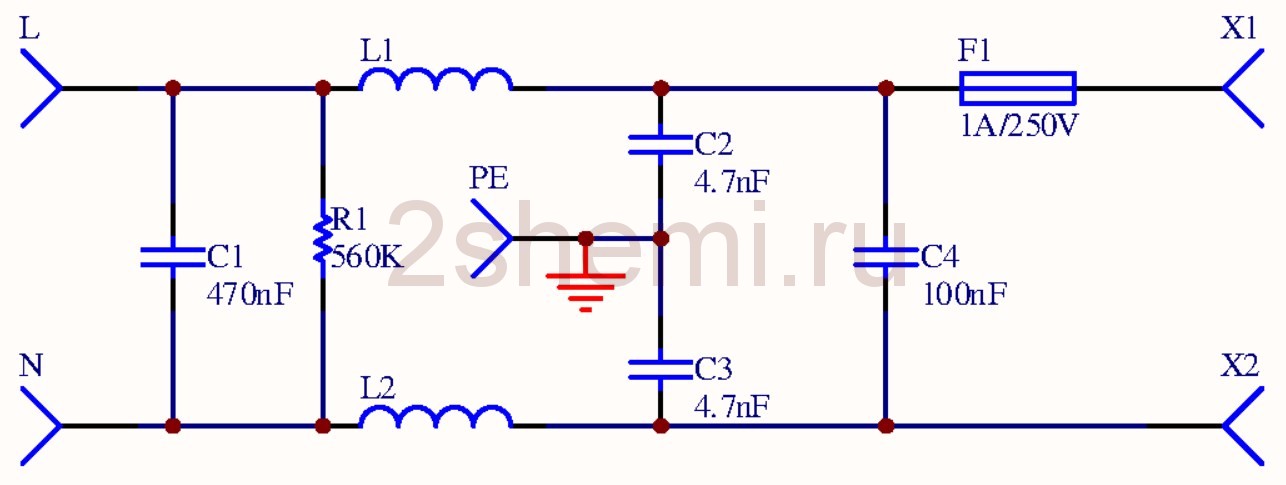

На рис.2 приведена типовая схема сетевого фильтра питания. На ней показана трехпроводная (европейская) сеть питания: “фаза” — “ноль” (“нейтраль”) — “земля”. Сразу на входе фильтра стоит варис-тор VR1.

Его задача — подавить высоковольтные выбросы напряжения сети. При появлении такого выброса электрическое сопротивление варистора резко падает, и он замыкает через себя эту помеху, не позволяя ей пройти дальше. Следом включены дроссель Т1 и конденсаторы С1, С2, C3, образующие LC-фильтр.

Сопротивление дросселя возрастает с увеличением частоты тока, а конденсаторов падает, так что все высокочастотные помехи задерживаются или “стекают” в землю.

Помехи могут возникать не только между сетевыми проводами (“фазой” и “нейтралью”), их отфильтрует конденсатор С3, но и между “фазой” и “землей”, а также возможны помехи “нейтоаль» — “земля”. Для эффективного подавления таких помех служат конденсаторы С1 и С2.

Рис. 2. Типовая схема сетевого фильтра питания.

При отсутствии земли общая точка конденсаторов С1 и С2 “висит” в воздухе, что приводит к созданию ими и дросселем Т1 паразитного колебательного контура, который начинает излучать высокочастотное электромагнитное поле, становясь источником потенциальной опасности для расположенной рядом радиоаппаратуры.

Рис. 3. Схема сетевого фильтра без заземленных конденсаторов и связи с землей.

Поэтому в двухпроводной сети применяются фильтры без этих конденсаторов и связи с “землей” (рис.З). Типовая амплитудно-частотная характеристика (АЧХ) сетевого фильтра показана на рис.4. Из этого графикавидно, что чем выше частота помех, тем эффективнее они подавляются.

Рис. 4. График зависимости.

Стоит остановиться на одной особенности фильтров питания. Речь пойдет все о той же “земле”. Существует целый класс сетевых фильтров, у которых заземляющий провод не имеет никакой связи с внутренней схемой, кроме соответствующих контактов самих евророзеток и заземляющего контакта евровилки.

Этим достигается важное преимущество: при работе от сети с заземлением все розетки фильтра заземлены, как и положено. Но в случае отсутствия “земли” в сетевой розетке (типичный случай отечественной сети питания) все розетки фильтра объединены между собой по заземляющему контакту (естественно, сам фильтр при этом не заземлен). Почему это важно?

Представим, например, схему подключения различной периферии к компьютеру, показанную на рис. 5а (типичный случай — подключены принтер, сканер, внешний звуковой усилитель И Т.П.).

Это — идеальная схема: все подключено к заземленной сети питания, потенциалы корпусов устройств одинаковы (равны нулю), поскольку соединены с “землей”. В случае возникновения пробоя или повреждения изоляции любого из устройств “лишнее” напряжение уйдет в землю.

Рис. 5. Схемы подключения различной периферии к компьютеру.

Теперь возьмем схему соединений для случая сети без заземления (рис.5б). Как видно, провод заземления отсутствует, и единственной связью корпусов устройств является слаботочный интерфейсный кабель (точнее, его экранирующая оплетка).

При разности потенциалов корпуса компьютера и внешнего устройства (а такое наблюдается сплошь и рядом!) уравнительные токи, текущие от большего потенциала к меньшему, могут легко “выжечь” входные и выходные порты соединенных устройств.

Таких случаев встречается множество. Самый распространенный — выгорание входа или выхода звуковой карты в случае подключения ее к внешнему источнику сигнала или к усилителю звука.

Для решения проблемы нужно подключить эти устройства к “европейскому” удлинителю, даже не соединенному (за неимением) с внешней “землей” (рис,5в). Здесь электрические потенциалы всех устройств выровнены, сквозные токи выберут себе более легкий путь через заземляющие контакты евророзеток, и ничего страшного не произойдет.

Основные параметры сетевых фильтров

Сечение подводящих проводов. Чаще всего сетевой фильтр (рис.6) выпускается с сечением жил порядка 0,75 или 1 мм2. Такое сечение считается достаточным, поскольку максимальный ток нагрузки, на который рассчитывается фильтр, обычно не превышает 10 А.

На такой ток устанавливается и предохранитель. При необходимости можно найти сетевой фильтр повышенной мощности, сечение жил проводов которого достигает 1,5 мм2. Предохранитель у такого устройства — на номинальный ток 16 А.

Рис. 6. Типичный сетевой фильтр-розетка.

Длина подводящего провода сети. Стандартизованная длина сетевого провода фильтра-180 см. У отдельных моделей она может равняться 190 см, 300, а то и 500 см. Количество розеток. Обычно их 4…6 штук (рис.7).

Как правило, все розетки-с заземляющими “ушками” (типа “евро”). Встречаются фильтры с розетками разного типа (1 -универсальная и 4, 5 — “евро”, рис.8).

Рис. 7. Набор розеток.

Число и типы предохранителей. Предохранители включаются в сетевой фильтр для защиты от перегорания варисторов при больших импульсных помехах и отключения потребителей при коротком замыкании или длительной перегрузке нагрузочных цепей.

Для большей надежности отдельные изготовители, помимо термопредохранителей, устанавливают еще и самовосстанавливающиеся быстродействующие предохранители (на базе полупроводниковой металлоорганики).

Фильтры

Предназначены для подавления помех. Встречаются чисто емкостные и индуктивно-емкостные на основе LC-цепочек. Катушки сетевого фильтра бывают без сердечников или с ферритовыми сердечниками (лучше всего на ферритовых кольцах).

Добавочные устройства. Индикаторы включения и исправного состояния защиты на светодиодах или на неоновых лампочках светятся при включенном фильтре (или его отдельном канале) и гаснут, когда срабатывают предохранители. Разрядники (газовые) подстраховывают варисторы при больших амплитудах импульсных помех.

Любые электроприборы требуют правильной эксплуатации. В отношении сетевых фильтров тоже есть ряд правил безопасности. Фильтры противопоказано подключать друг к другу.

Рис. 8. Пример фильтра с евро-розетками.

Это может неоправданно увеличить ток в “земляном” проводе. Кроме того, к сетевым фильтрам нельзя подключать устройства с большими пусковыми токами (пылесосы, кондиционеры, холодильники и пр.). Не рекомендуется подключать сетевые фильтры к источникам бесперебойного питания, поскольку это может привести к повреждению схем защиты.

Самодельные сетевые фильтры

Нередко имеющиеся в продаже дешевые фильтры на самом деле фильтрами не являются. Например, фильтр-удлинитель (рис.9). Там внутри находится лишь варистор, ограничивающий кратковременные высоковольтные импульсы, которые иногда возникают в сети, и токовый размыкатель, срабатывающий при протекании большого тока (рис 10).

Рис. 9. Фильтр-удлинитель.

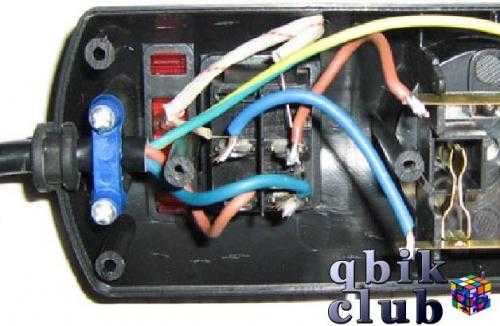

Рис. 10. Что внутри фильтра-удлиннителя.

На корпусе есть кнопка, которую нужно нажать, чтобы снова замкнуть размыкатель, если он сработал. Для превращения этого удлинителя в полноценный фильтр внутрь нужно встроить фильтрующие цепи.

На исходной схеме (рис.11а) S1 -токовый размыкатель, VR1 — варистор типа 471 (числом кодируется максимальное напряжение, а от диаметра зависит максимальная энергия подавляемого импульса).

Рис. 11. Схема фильтрующих цепей для встраивания в удлиннитель-розетку.

В доработанном варианте (рис. 11 б) добавляется RLC-фильтр. Катушки L1 и 12 вместе с конденсаторами С1 и С2 образуют LC-фильтр.

Индуктивное сопротивление катушек растет на высоких частотах. Чтобы ослабить и низкочастотные помехи, последовательно с катушками включены резисторы R1 и R2. Резистор R3 разряжает конденсаторы при отключении фильтра от сети. При сборке фильтра (рис. 12) варистор оставляется штатный (типа 471, диаметром 6…10 мм).

Чем больше сопротивление резисторов R1 и R2, тем лучше фильтрация, но больше их нагрев и потери напряжения в фильтре. Поэтому сопротивление резисторов выбирается в зависимости от суммарной мощности, потребляемой всеми теми устройствами, которые будут подключаться к фильтру (при указанных номиналах РНагр.макс=250 Вт).

Дроссели L1 и L2 — промышленные высокочастотные, типа ДМ-1 индуктивностью 50…100 мкГн. Конденсаторы — пленочные, типа К73-17 или аналогичные (импортные меньше по габаритам) емкостью не менее 0,22 мкФ (больше 1 мкФ тоже не нужно). Сопротивление резистора РЗ — не критично (от 510 кОм до 1,5 МОм).

Дополнительно на сетевой провод возле самого удлинителя желательно одеть ферритовую шайбу (удобнее всего разрезную на защелках — рис.

13).

Рис. 12Сборка фильтра.

Рис. 13. Ферритовая шайба.

Другой вариант схемы помехоподавляющего сетевого фильтра приведен на рис. 14. Для большей эффективности он состоит из двух соединенных последовательно звеньев.

Первое (конденсаторы С1, С4, С5, С8, С9 и двухобмоточный дроссель 12) отвечает за подавление помех частотой выше 200 кГц.

Второе звено (двухобмоточный дроссель И с остальными конденсаторами) подавляет помехи, спектр которых простирается ниже указанной частоты (вплоть до единиц килогерц).

Рис. 14. Схема помехоподавляющего сетевого фильтра.

Благодаря магнитной связи между обмотками дросселей происходит подавление синфазных помех (тех, что наводятся одновременно на оба сетевых провода или излучаются ими).

Поэтому обмотки каждого дросселя должны быть одинаковыми и симметрично намотанными на магнитопроводы. Важно обеспечить правильную фазировку обмоток.

Их начала обозначены на схеме точками. Дроссель L1 намотан на ферритовом магнитопроводе Ш12×14 с самодельным каркасом из злектрокартона сложенным вдвое проводом ПЭЛШО 00,63 мм. Обмотка содержит 87 витков. Марка феррита, к сожалению, неизвестна. Измеренная прибором 1.Р235 индуктивность каждой обмотки — около 20 мГн.

Для дросселя 1.2 использован броневой магнито-провод Б22 из феррита 2000НМ1. Его обмотки содержат по 25 витков и намотаны тем же проводом и таким же образом, что и обмотки дросселя L1. Индуктивность каждой обмотки дросселя L2 — 120 мкГн.

Конденсаторы первого звена фильтра — слюдяные. Поскольку малогабаритных конденсаторов такого типа требующейся для фильтра емкости на нужное напряжение не существует, пришлось соединить попарно-параллельно конденсаторы КСО-5 меньшей емкости.

Аналогичное решение, но с попарно-последовательным соединением конденсаторов С2, С3 и С6, С7 (пленочных зарубежного производства), принято и во втором звене фильтра для обеспечения нужного рабочего напряжения.

Подключенные параллельно конденсаторам резисторы R1…R4 выравнивают приложенные к ним напряжения и обеспечивают быструю разрядку всех конденсаторов после отключения фильтра от сети. Конденсатор С9 — типа К78-2. Плата фильтра помещена в заземленную металлическую коробку.

Материал подготовил В. Новиков. РМ-07-12, 08-12.

Источники информации:

electroclub.info
corumtrage.ru
potrebitel.ru

Как установить устройство защиты от перенапряжения для всего дома

Краткий обзор установки устройства защиты от перенапряжения для всего дома

Инструменты и материалы: Средства индивидуальной защиты, бесконтактный тестер напряжения, двухполюсный автоматический выключатель, кабельный зажим, отвертка или дрель, инструменты для зачистки проводов, молоток, гвоздодер
Шаг 1: Отключите питание
Этап 2: Подготовительная панель
Этап 3: Установка сетевого фильтра
Шаг 4: Подсоедините провода
Шаг 5: Сборка электрической панели

Скачки напряжения — или сильные кратковременные скачки напряжения в электрических цепях вашего дома — могут возникать по ряду причин. Они могут вывести из строя различные электроприборы и приборы в вашем доме. Удары молнии, обрывы линий электропередач, повышенный спрос на электроэнергию со стороны близлежащих промышленных предприятий и даже временные скачки напряжения в крупных бытовых приборах, таких как кондиционеры, могут вызвать эти разрушительные скачки напряжения, которые могут привести к ущербу на тысячи долларов.

Это также может вас заинтересовать: Что такое сетевой фильтр для всего дома?

Чтобы избежать этой участи, вы можете установить УЗИП для всего дома. Эти устройства постоянно отслеживают большие скачки напряжения в главном электрощите вашего дома и безопасно рассеивают избыточное электричество в землю. Если вы заинтересованы в том, чтобы защитить свой дом от катастрофических скачков напряжения, читайте дальше, чтобы узнать, как самостоятельно установить защиту всего дома.

Могу ли я самостоятельно установить сетевой фильтр для всего дома?

Существует два типа устройств защиты от перенапряжений: тип 1 (устройства защиты от перенапряжений на основе счетчиков), которые устанавливаются снаружи на домашнем электросчетчике, и тип 2 (панельные устройства защиты от перенапряжений), которые устанавливаются внутри на главном домашнем электрощите. электрическая панель. Хотя опытный домовладелец может установить устройство защиты от перенапряжений типа 2, используя инструкции в этом руководстве, установка устройств типа 1 представляет значительно больше опасностей и должна быть предоставлена профессионалам.

Даже при установке устройств типа 2 работа в электрощите может представлять серьезную опасность поражения электрическим током, если вы не будете осторожны. Несмотря на то, что вы отключите главный выключатель, чтобы обесточить каждый из выключателей в панели, в верхнюю часть панели по-прежнему входят высоковольтные провода под напряжением, которые могут привести к серьезной травме или смерти, если оголенная часть случайно связался. Если вы не знаете, как идентифицировать и обойти эти провода, лучше доверить эту работу лицензированному электрику.

При этом, если вы обладаете необходимыми навыками и опытом для безопасной работы с этими проводами и оснащены соответствующими средствами индивидуальной защиты, установка УЗИП самостоятельно может быть относительно простой и безопасной задачей.

Пошаговые инструкции

Инструменты и материалы, которые вам понадобятся

Средства индивидуальной защиты: утепленная рабочая обувь, электрические защитные перчатки и защита для глаз.
Бесконтактный тестер напряжения
Двухполюсный автоматический выключатель для вашего УЗИП
Кабельный зажим
Отвертка или электродрель
Инструмент для зачистки проводов
Молоток и гвоздодер или плоскогубцы

Шаг 1: Отключите питание

Откройте дверцу главного электрощита вашего дома и выключите главный выключатель, расположенный в верхней части щитка. Это обесточит все выключатели внутри панели и сведет к минимуму риск поражения электрическим током.

С помощью отвертки или электродрели удалите винты, удерживающие крышку панели на месте. Количество и расположение этих винтов будет варьироваться от панели к панели, но обычно в каждом из четырех углов панели имеется как минимум один винт. После того, как все винты будут удалены, осторожно снимите крышку панели и отложите ее в сторону.

Используйте бесконтактный тестер напряжения, чтобы убедиться, что электричество не подается ни на один из автоматических выключателей в панели. Просто прикоснитесь тестером напряжения к каждому из черных «под напряжением» проводов, идущих к каждому выключателю. Если тестер напряжения загорается, в эту цепь подается электричество, и вы не должны продолжать, пока питание не будет успешно отключено. Если у вас возникли трудности с отключением питания панели, обратитесь за помощью к лицензированному электрику.

В качестве дополнительной меры безопасности вы можете сделать вырез в картоне, чтобы поместить его перед токоведущими проводами, входящими в верхнюю часть панели, чтобы свести к минимуму риск контакта с ними. Вы также можете попросить электрика обесточить провода под напряжением на счетчике электроэнергии за пределами вашего дома; не пытайтесь сделать это самостоятельно.

Шаг 2: Подготовка панели

Для работы УЗИП его необходимо подключить к специальному двухполюсному выключателю, который оснащен двумя клеммами для проводов, занимает два слота выключателя и устанавливается непосредственно рядом с главный выключатель внутри панели. В большинстве случаев это будет в двух слотах выключателя непосредственно под главным выключателем. Если в этих слотах уже установлены выключатели, их следует переместить в другие доступные слоты на панели. Если ваша панель полностью заполнена и нет свободных слотов, возможно, вам придется нанять электрика для установки отдельной вспомогательной панели.

Далее вам нужно будет удалить одну из «выбиваемых заглушек» — небольших круглых углублений, предназначенных для ввода проводов в панель — ближайшую к тому месту, где будет установлен выключатель. Выбивку можно удалить с помощью гвоздодера и молотка или плоскогубцев. Затем вставьте в отверстие кабельный зажим подходящего размера. Закрепите его на месте, следуя инструкциям производителя.

Другие статьи по теме:

Сколько стоит сетевой фильтр для всего дома?
Сколько стоит устройство защиты от перенапряжений для освещения блока переменного тока?
Сколько стоит ремонт электрооборудования? Полное руководство
Найм для проводки? 5 советов по поиску надежного электрика
Сколько стоит замена электрической панели?

Шаг 3. Установка устройства защиты от перенапряжений

От устройства защиты от перенапряжения идут четыре провода с цветовой маркировкой: один зеленый (земля), один белый (нейтральный) и два черных (горячие). Если на концах этих проводов не снята небольшая часть изоляции, используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма (около 1 сантиметра) изоляции с конца каждого провода. Полностью вставьте провода в заглушку и кабельный зажим и затяните зажим. Используйте винты, прилагаемые к устройству защиты от перенапряжений, чтобы закрепить его на стене рядом с вырезом, куда были вставлены провода.

Шаг 4. Подсоедините провода

В зависимости от вашего электрического щита может быть одна «шина» — вертикальная металлическая полоса с горизонтально пробитыми отверстиями и винтами наверху, — к которой подключаются заземляющий и нейтральный провода. Также могут быть две шины, одна для подключения заземляющих проводов, а другая для подключения нейтральных проводов. В любом случае зачищенный конец заземляющего и нулевого провода будет вставлен в одно из свободных горизонтальных отверстий. Закрепите их на месте, затянув винт сверху. После затяжки осторожно потяните за провод, чтобы убедиться, что он надежно установлен.

Затем два черных провода будут подключены к двухполюсному выключателю, который соответствует электрическим требованиям вашей панели. Обратитесь к инструкциям производителя для получения рекомендаций по выбору подходящего выключателя.

Двухполюсный выключатель будет иметь две клеммы, куда будут вставляться провода. Каждая клемма имеет сверху установочный винт, который необходимо ослабить перед вставкой провода, а затем снова затянуть после вставки провода. После подключения проводов под напряжением установите выключатель в доступные слоты, созданные на втором шаге. На большинстве панелей прерыватель просто встает на место после нажатия на паз с умеренным усилием.

Шаг 5. Повторная сборка электрической панели и проверка

Поместите крышку панели обратно на панель и установите на место винты крышки. Снова включите главный выключатель, а также выключатель УЗИП, если он еще не включен. Если ваш УЗИП оборудован световым индикатором или цифровым дисплеем, вы можете использовать его для проверки работоспособности устройства. Если да, то теперь ваш дом должен быть полностью защищен от скачков напряжения. При желании вы также можете подключить чувствительную электронику, такую как компьютеры, планшеты и телевизоры, к полосе защиты от перенапряжения для дополнительной защиты и спокойствия.

Руководство по разветвителям и устройствам защиты от перенапряжений

Разветвители и устройства защиты от перенапряжений для некоторых остаются загадкой. Например: Какая разница? Все ли удлинители имеют защиту от перенапряжения? Вам действительно нужен сетевой фильтр? О каких скачках напряжения идет речь? Можете ли вы подключить столько вещей, сколько хотите, к удлинителю, если есть место для вилки?

UL здесь и готов ответить на все ваши важные вопросы.

В чем разница между удлинителями и сетевыми фильтрами?

Люди путают их, потому что они выглядят совершенно одинаково. Я не могу вам сказать, сколько людей идут в магазин, чтобы купить сетевой фильтр, а придя домой, обнаруживают, что у них есть удлинитель.

Разница в том, что удлинитель — это просто удлинитель с большим количеством розеток. Вот и все. Внутри устройства защиты от перенапряжения есть еще один элемент, который с точки зрения электротехники «зажимает» скачок напряжения. Это означает, что он снизит нагрузку на то, что ниже по течению — ваш компьютер, телевизор с плоским экраном, стереосистему или другой электронный продукт, который вы не хотите повредить.

Особенно важно использовать устройство защиты от перенапряжения, если вы живете в районе с частыми грозами, в сельской местности или в здании с большим количеством мощных двигателей, таких как большая печь или лифт, которые могут посылать скачки напряжения по линии электропередач.

На что следует обратить внимание при покупке удлинителя или сетевого фильтра?

Убедитесь, что приобретаемый вами продукт сертифицирован UL. Это единственный признак того, что производитель соблюдает стандарты безопасности, и это может окупиться для вас в будущем. Мы смотрим на опасность возгорания, поражения электрическим током и даже на опасность травм с помощью таких вещей, как острые края.

Также обратите внимание на электрическую мощность — обычно указанную в ваттах или амперах — которая говорит вам, сколько энергии вы можете от нее получить. Вы должны знать, что вы будете подключать, чтобы знать, что вы не потребляете больше тока от удлинителя или сетевого фильтра, чем он рассчитан. Если вы действительно не понимаете этого, поговорите с людьми в хозяйственном магазине.

Устройство защиты от перенапряжения также будет иметь пониженное номинальное напряжение. Это колеблется от 330 вольт до 4000 вольт. Вы можете подумать, что вам нужны 4000 вольт, но это не так. Чем ниже этот рейтинг, тем лучше защита от скачков напряжения.

Есть ли ограничение на то, что я могу подключить или сколько?

Да. Тот факт, что у удлинителя есть восемь розеток, не означает, что вы можете или должны подключать восемь вещей. Это зависит от того, что вы подключаете.

Некоторые устройства, такие как будильник или вентилятор для охлаждения, потребляют не так много энергии. Даже компьютер или телевизор не потребляют огромное количество энергии.

Но нагревательные приборы, такие как тостер, фен, мультиварка или электрическая сковорода, потребляют намного больше энергии или тока. Это особенно верно для приборов, используемых постоянно, таких как обогреватель или мультиварка. Держите его на одном из них на удлинитель.

Если вы не ограничиваете количество нагревательных приборов или приборов, довольно легко перегрузить удлинитель или сетевой фильтр и вызвать срабатывание автоматического выключателя. Если это произойдет, автоматический выключатель делает именно то, для чего он предназначен. Плохая новость заключается в том, что вам нужно пойти в подвал или куда-то еще и перезагрузить его.

Я использую много разветвителей по всему дому, и в некоторых комнатах их несколько. Это безопасно?

Если вы обнаружите, что используете много удлинителей и сетевых фильтров, это, вероятно, означает, что ваш дом старый и в нем недостаточно розеток.

Если у вас есть такой дом, вы, вероятно, заметите, что довольно часто перегораете предохранители или отключаете автоматические выключатели. Если это происходит, пришло время вызвать электрика или подрядчика по электротехнике. Дорого, но могут поставить дополнительные розетки. Кроме того, они будут знать, какой тип проводки использовать и как подключить ее к вашей коробке автоматического выключателя, и предоставят вам дополнительные автоматические выключатели, которые могут выдержать этот тип нагрузки.
