Как подключить солнечную батарею: схемы и способы подключения

Статьи 15.04.202218.04.2022 aaccent

Солнечная батарея – основа для создания солнечной электростанции, являющейся альтернативным источником энергии, который обеспечивает автономное энергоснабжение. Рассмотрим, как правильно подключать солнечные батареи.

Как выбрать оптимальное место для установки?

Прежде чем подключать батареи, нужно определиться с местом их расположения. Лучше всего выбирать максимально освещенные места – крыши, балконы, территорию участка. Кроме того, важно подобрать правильный угол наклона панелей. Рекомендуется повернуть светопоглощающую поверхность на юг и обеспечить попадание солнечных лучей под углом 20-30° – это оптимальный угол для периода весна-осень. 2-4 раза в год угол наклона нужно менять, чтобы сохранять максимальную производительность. Если вы хотите разместить панели на участке, лучше приподнять их над поверхностью на 50 см, чтобы защитить от обильных снегопадов и обеспечить циркуляцию воздуха.

Устройство солнечной электростанции

Обязательными составляющими являются:

• солнечные батареи, преобразующие солнечное излучение в электрический ток;
• контроллеры, отвечающие за перераспределение электроэнергии между аккумуляторами (основным и резервным),
• аккумулятор, накапливающий энергию,
• инвертор для солнечных батарей, который преобразует постоянный ток в переменный 220В.

Как подключить солнечные батареи?

Можно использовать следующие способы:

1. Параллельное подключение солнечных батарей. Соединяются одноименные клеммы. Ошибиться здесь практически невозможно. Схема позволяет обеспечить продуктивность, прямо пропорциональную числу подключенных элементов. Кроме того, удастся увеличить ток без повышения напряжения.
2. Последовательное соединение противоположных полюсов. Используется, если требуется повысить уровень напряжения, зафиксировав мощность на неизменном уровне.
3. Смешанная схема применяется, когда используется несколько различных групп батарей. Внутри групп используется параллельное соединение, а сами группы объединяются последовательно.

1. Параллельное подключение

2. Последовательное соединение

3. Смешанная схема

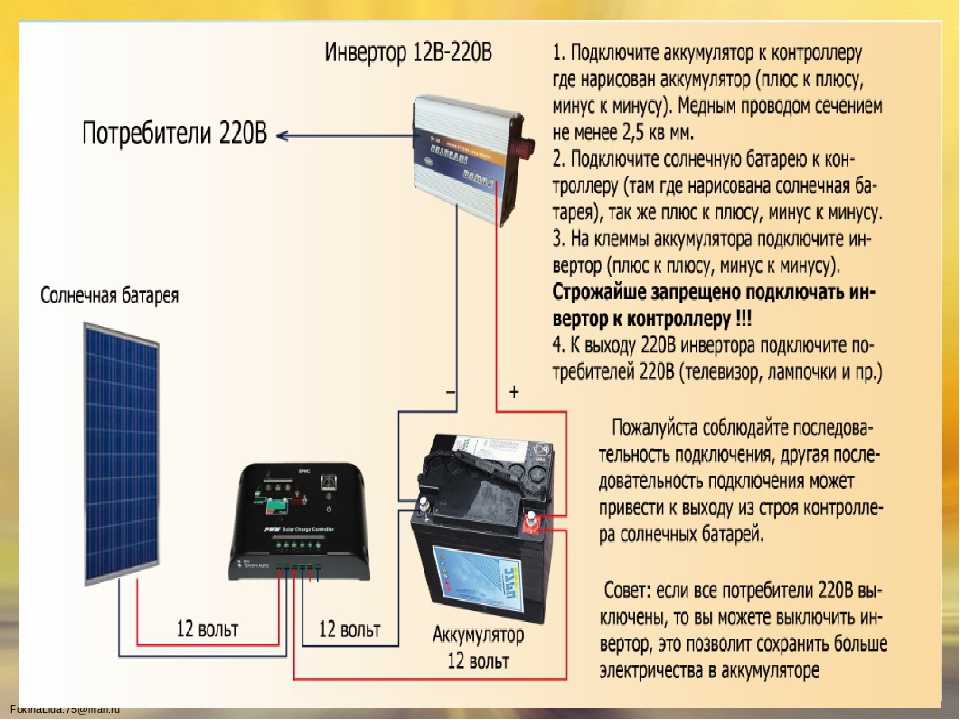

Стандартная схема сборки

Сборка солнечной электростанции – это поэтапный процесс. Сначала панели соединяют между собой, далее осуществляется сборка оставшегося оборудования, после чего все устройства соединяют в единую цепь. Такой порядок проведения работ позволяет обеспечить правильность соединения и безопасную работу.

Прямое подключение солнечной батареи к аккумулятору не используется. Это может вызвать неконтролируемое получение энергии, избыточное расходование и перезарядку, что губительно для аккумуляторных  батарей. Во избежание проблем устанавливается контроллер заряда, который отвечает за обеспечение оптимального режима как зарядки, так и отдачи энергии. Инвертор подключают к аккумулятору для преобразования энергии в напряжение 220 В.

Данная схема подключения солнечных батарей – одна из наиболее простых и эффективных. Она позволяет получать и отдавать энергию в оптимально подходящем режиме.

Нюансы работы с разнонаправленными элементами

Панели должны располагаться под одинаковым углом, чтобы сохранить эффективность работы. Иначе мощность более освещенной батареи будет выше. Учитывая, что ток движется по пути меньшего сопротивления, получается, что часть энергии, образуемой этой батареей, будет идти на нагревание менее освещенных панелей.

Для сокращения потерь рекомендуется использовать контроллер заряда для каждой группы батарей или установить между панелями отсекающие диоды. Если у вас есть желание собрать солнечную электростанцию для дома, смело обращайтесь к специалистам компании REENERGO, которые расскажут об особенностях оборудования и подберут оптимальный комплект.

Как подключить Солнечные Панели (Схемы соединения)

Статьи 04.03.202208. 04.2022

Последовательное соединение, параллельное соединение и последовательно-параллельное соединение солнечных модулей

Возможные варианты подключения солнечных панелей

При монтаже солнечных электростанций неизбежно возникает вопрос – как соединять солнечные панели и чем отличаются варианты подключения. Именно об этом мы и поговорим в этой статье.

Существуют 3 варианта соединения солнечных панелей между собой:

-Последовательное соединение

-Параллельное соединение

-Последовательно-параллельное соединение солнечных панелей

Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных панелей:

• Номинальное напряжение солнечной батареи – как правило 12В или 24В, но существуют и исключения

• Напряжение при пиковой мощности Vmp – напряжение при которой панель выдает максимальную мощность
• Напряжение холостого хода Voc – напряжение в отсутствии нагрузки (важно при выборе контроллера заряда АКБ)
• Напряжение максимальное в системе Vdc – определяет максимальное количество панелей объединенных вместе
• Ток Imp – ток при максимальной мощности панели
• Ток Isc – ток короткого замыкания, максимально возможный ток панели

Мощность солнечной панели определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp* Imp

В зависимости от того какая схема подключения солнечных панелей выбрана, будут определяться характеристики системы солнечных панелей и подбираться соответствующий контроллер заряда.

Теперь предметно рассмотрим каждую схему соединения:

1)   Последовательное соединение солнечных панелей

При таком соединении минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Ток системы будет равен току панели с минимальным током. По этой причине не рекомендуется соединять последовательно панели с различным значением ток максимальной мощности, поскольку работать они будут не в полную силу.

Рассмотрим на примере:

Имеем 4 солнечных монокристаллических панели со следующими характеристиками:

• Номинальное напряжение солнечной батареи: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc:  5.65А

Соединив последовательно 4 таких панели мы получим на выходе номинальное напряжение 12В*4=48В.

Напряжение холостого хода = 22,48В*4=89,92В и Ток в точке максимальной мощности равный 5,42А. Эти три параметра задают нам ограничения при выборе контроллера заряда.

2)    Параллельное соединение солнечных панелей

В данном случае панели соединяются при помощи специальных Y – коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.

При таком соединении напряжение на выходе каждой панели будет равны между собой и равны напряжению на выходе из системы панелей. Ток от всех панелей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей.

Рассмотрим на примере все тех же 4х панелей:

Соединив параллельно 4 таких панели мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А*4=21,68А.

3)    Последовательно-параллельное соединение солнечных панелей



Последний тип соединения объединяет в себе два предыдущих. Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.



В случае такого подключения соединенные последовательно цепочки панелей объединяют параллельно.



Вернемся к нашему примеру с 4мя панелями:

Соединив по 2 панели последовательно и затем объединим их соединив цепочки панелей параллельно мы получим следующее. Номинальное напряжение на выходе  будет равно сумме двух последовательно соединенных панелей 12В*2=24В, напряжение холостого хода будет равно 22,48В*2=44,96В, а ток при этом будет равен 5,42А*2=10,84А.

Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.



О том как подобрать контроллер заряда можно прочитать тут –



А если вы хотите купить солнечную электростанцию ― позвоните по телефону или оставьте заявку на сайте и мы  сделаем все необходимые расчеты и подберем оптимальную комплектацию для вас!

Как создать базовую схему подключения солнечной панели?

Прокрутите до содержимого

Назад к новостям блога

Схема подключения солнечной панели

или схема всегда должны быть неотъемлемой частью подготовки ваших солнечных проектов.

Точно так же, как архитекторы несут ответственность за составление подробных планов конструкций, которые они проектируют, создание электрической схемы позволит вам соответствующим образом спланировать схему вашей солнечной системы.

В этой статье мы научим вас рисовать схему подключения солнечной панели в Canva.

( Обратите внимание, что Canva лучше всего подходит для создания основных грубых схем подключения. Если вы хотите разработать более сложные схемы, мы рекомендуем использовать что-то вроде Photoshop. )

Что такое схема подключения солнечной панели?

Схемы подключения солнечных панелей или электрические схемы — это в основном технические чертежи, в которых подробно описывается необходимое вам оборудование и то, как все это будет соединяться вместе.

При проектировании вашей солнечной установки электрические схемы позволяют получить подробный обзор вашего плана, а также служат в качестве контрольного списка компонентов.

Солнечные диаграммы могут сильно различаться, одна схема может совершенно отличаться от другой, но общая цель остается неизменной.

---

Как составить схему подключения солнечной панели?

Видео пример того, как мы используем Canva для создания некоторых из наших более простых схем подключения солнечных батарей:

Мы рекомендуем использовать Canva для разработки вашей схемы подключения. Технология бесплатна для использования и невероятно проста в освоении. Прошли те времена, когда для создания высококачественной схемы требовались глубокие знания в области проектирования.

Шаги по созданию схемы подключения солнечной панели с помощью Canva

Шаг 1

• Воспользуйтесь ссылкой, которую мы предоставили выше, и создайте себе профиль Canva. Вы можете легко сделать это, связав свою учетную запись Facebook.

Шаг 2

• Нажмите вверху справа: кнопку «Создать дизайн».

Шаг 3

• Нажмите «нестандартный размер» и установите «ширину 3508» и «высоту 2480». Это тот же размер, что и лист бумаги формата А4. Это пригодится позже, если вы решите распечатать схему подключения солнечной батареи.

Шаг 4

• Нажмите «Создать новый дизайн», и вы готовы к работе. Теперь вам будет представлена ​​пустая белая страница. Это будет основой для всех ваших будущих схем проводки.

Вот и все, очень просто. Теперь у вас есть чистый холст, чтобы начать свои проекты. Далее мы проведем вас через процесс создания схемы проводки.

Схема подключения солнечной панели для автофургона

В приведенном выше примере мы включили следующие элементы в нашу схему подключения:

• Солнечная панель 270 Вт
• ДП-переключатель
• Контроллер заряда MPPT
• Литий-ионный аккумулятор 100 Ач
• Автоматический выключатель на 100 А
• Портативный холодильник (DC)
• Розетки 220 В
• x2 автоматических выключателя на 50 А
• USB-порт для зарядки
• Блок плавких предохранителей
• Водяной насос
• Чистый синусоидальный инвертор мощностью 1000 Вт
• x2 светодиодные лампы (постоянный ток)
• Маленький переключатель

Заключительные мысли

Canva — отличный инструмент для создания простых цепей подключения солнечных батарей, особенно для менее сложных проектов, таких как кемперы, лодки и дома на колесах.

Если вы не знакомы с электричеством, то мы не рекомендуем создавать собственную схему. Для этого лучше всего нанять профессионального инженера-электрика, который может вам помочь.

Однако это не мешает вам создавать самые крутые электрические схемы.

28 февраля 2023 г. Автор Mike Jezek

Добро пожаловать в Solar Energy 101! Если вы новичок в солнечных панелях и генераторах, как технология, так и процесс настройки могут показаться сложными. Т…

Читать далее

28 февраля 2023 г. Автор Майк Джезек

В последние годы экологические проблемы в сочетании с проблемами снабжения и геополитическими проблемами усилили давление, чтобы уменьшить нашу глобальную зависимость от. ..

Читать далее

28 февраля 2023 г. Написано Майком Джезеком

Садоводство — это хобби, которое нравится многим людям. Это возможность отключиться от стрессов повседневной жизни и воссоединиться с природой. Но для …

Читать далее

28 февраля 2023 г. Написано Майком Джезеком

Поиск долгосрочных возможностей экономии важен для всех, кто обременен счетами за электроэнергию. Один из подходов к этому — получить порт…

Читать далее 8;»/>

Ваша корзина пуста

Покупайте нашу продукцию

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство. Используя наш веб-сайт, вы соглашаетесь с нашей Политикой конфиденциальности.

{{ tier_title }}

«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Нет уровень xt:»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,» select_rewards»:»Выберите награду»,»shop_now»:»Купите сейчас»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday» :»Введите действительную дату рождения»,»warning_title_for_reward»:»К сожалению, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи. «,»warning_title_for_reward_requirelogin»:»Чтобы участвовать в нашей программе лояльности и вознаграждений, вы должны подтвердить свой аккаунт первый. Пожалуйста, {{ log_in_link }}, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено полностью!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен)»,»activity_refund_earn_point»:»-{ { points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:» +{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message «:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу», «referral_no_activity»:»Нет активности»,»referral_history_c ustomer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})», «discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired»: «Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiply_points }}!»,»your_discount_code»:»Ваш код скидки:», «verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты. «,»verify_account_email_is_send_massage»:»Письмо с подтверждением отправлено,
, пожалуйста, проверьте свой почтовый ящик.»,»verify_account_button»:»Подтвердите аккаунт»,»spending_card»:»Карта правил расходов»,»minimum_purchase»:»Требуется минимальная покупка {{ Discount_amount }}»,»tier_info»:»Информация об уровне» ,»completed_rule»:»Правило выполнено»,»earning_rule»:»Правило заработка»,»reward_popup»:»Всплывающее окно с вознаграждением»,»birthday_field»:»Поле дня рождения»,»birthday_success»:»Ваша информация сохранена. Вы получите награду в свой День рождения»,»points_expires_on_date»:»Действует до {{ дня }} {{ месяца }} {{ года }}»,»points_program_title»:»Программа баллов»,»points_program_description»:»Присоединяйтесь к нашей Программа лояльности и получайте вознаграждения за выполнение различных действий в нашем магазине!»,»referral_program_title»:»Реферальная программа»,»referral_program_description»:»Пригласите своих друзей в наш магазин и получайте вознаграждение за каждого привлеченного друга. «,»referral_program_attencion»:» Вы получите вознаграждение, как только ваш реферал совершит свою первую покупку у нас.»,»referral_share_link_description»:»Поделитесь своей реферальной ссылкой с друзьями»,»vip_tiers_description»:»Выполните больше действий, чтобы повысить уровень и получить больше эксклюзивных преимуществ.», «your_status»:»Ваш статус»,»next_status»:»Следующий статус»,»registration_description»:»Присоединяйтесь к программе лояльности, чтобы получить эксклюзивные награды!»,»join_now»:»Присоединяйтесь сейчас»,»have_account»:»Уже есть учетная запись?»,»reward_is_currently_unavailable»:»Эта награда в настоящее время недоступна, пожалуйста, свяжитесь т администратор сайта. {{ reload_page_btn }}»,»reload_page_btn»:»Обновить страницу»,»log_in_link»:»войти»,»shop_it»:»КУПИТЬ»,»назад»:»Назад»,»click_for_sound_on»:»Нажмите для звук включен»,»click_for_sound_off»:»Нажмите для отключения звука»,»view_on_instagram»:»Посмотреть в Instagram»,»view_on_tiktok»:»Посмотреть в tiktok»,»instagram_gallery»:»Галерея Instagram»}

Схемы подключения солнечных панелей 12 В для жилых автофургонов, кемперов, фургонов и караванов

Вы хотите знать, как подключить солнечные панели к батареям жилых автофургонов?

Вы в правильном месте.

Этот пост является частью нашей серии солнечных систем для кемперов своими руками.

Если вы попали на эту страницу и вам нужно узнать больше о настройке солнечной системы, прежде чем приступить к самостоятельной установке, сначала просмотрите другие наши сообщения.

Если вы не можете найти ответ на свой вопрос, просто напишите нам, и мы свяжемся с вами.

Цель этого поста — поделиться с вами нашими схемами подключения солнечных батарей своими руками, предоставить краткий глоссарий о каждом компоненте солнечной системы и немного объяснить теорию, лежащую в основе наших схем.

Когда вы нажимаете на ссылки различных продавцов на этом сайте и совершаете покупку, это может привести к тому, что этот сайт получит комиссию. Как Amazon Associates, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации.

Расчет энергопотребления вашего автофургона

Прежде чем вы решите, какого размера солнечную систему установить в своем автофургоне, мы настоятельно рекомендуем сначала определить ваши потребности, а затем сопоставить эти потребности с солнечными панелями.

Вы можете ознакомиться с нашим полным набором электрических калькуляторов для переоборудования жилых домов и кемперов, чтобы рассчитать всю вашу солнечную установку.

Мощность солнечной панели зависит от ряда переменных, включая время года, погоду, ваше местоположение и тип установленного контроллера заряда.

Чтобы дать вам визуальное представление о том, какую мощность вы можете ожидать от систем разного размера, посмотрите на это изображение ниже.

Подробнее: Солнечные панели для автофургонов 101: Руководство для начинающих

Хотя это, конечно, только ориентировочно, оно показывает, что для того, чтобы иметь шанс жить полностью за счет солнечной энергии в фургоне, вам нужно как минимум 400 Вт солнечных батарей.

Но каждая мелочь помогает дольше оставаться вне сети.

Если у вас есть только место или бюджет на 100 Вт, даже небольшая установка может иметь огромное значение.

Подробнее: Сколько солнечной энергии мне нужно для моего дома на колесах?

Нужна помощь и совет по установке электрооборудования?

Присоединяйтесь к нашей группе поддержки на Facebook

Щелкните здесь

Компоненты солнечной системы для кемперов | Краткий глоссарий

Солнечные панели

Солнечные панели собирают солнечный свет, преобразуя его в электричество. Существуют различные типы солнечных панелей, но мы рекомендуем использовать монокристаллические, поскольку они наиболее эффективны.

Солнечные контроллеры заряда

Солнечные контроллеры заряда регулируют ток от панелей до безопасного уровня, чтобы он мог заряжать батареи. Существует 2 типа контроллера заряда солнечной батареи: PWM и MPPT.

• ШИМ-контроллер заряда — недорогой и экономичный вариант. Обратите внимание, что если у вас есть зарядное устройство PWM, солнечные панели должны быть подключены параллельно.
• Контроллер заряда MPPT имеет более сложную электронику, поэтому стоит намного больше, чем PWM. Тем не менее, он гораздо эффективнее заряжает аккумуляторы.

Как и в случае с другими солнечными установками для кемперов, единого ответа на вопрос, какой из них лучше, не существует.

Ознакомьтесь с нашим полным руководством о том, как выбрать правильный контроллер заряда солнечной батареи для вашей установки.

Если вам нужно знать, какой размер выбрать, воспользуйтесь нашим интерактивным калькулятором контроллера заряда солнечной батареи.

Батареи

Батареи хранят вырабатываемую энергию.

Аккумуляторная батарея RV состоит как минимум из одной 12-вольтовой батареи глубокого цикла (или 2 6-вольтовых батарей).

Аккумуляторы глубокого разряда измеряются в ампер-часах или Ач. Чем выше ампер-часы, тем больше энергии сохраняется.

Различные типы аккумуляторов работают по-разному, поэтому 100 Ач одного типа аккумулятора не равны 100 Ач другого типа.

Существует 4 типа аккумуляторов глубокого разряда: литиевые аккумуляторы, гелевые аккумуляторы, аккумуляторы AGM и свинцово-кислотные аккумуляторы или аккумуляторы FLA.

Воспользуйтесь нашими калькуляторами размеров аккумуляторов, чтобы подобрать нужный размер и тип для ваших нужд:

• Калькулятор банка солнечных батарей
• Калькулятор срока службы батареи и сравнительная таблица

Подробнее о них можно прочитать в нашей статье об батареях для кемперов и узнать, почему мы рекомендуем выбирать гелевые или литий-ионные батареи.

Кронштейны для крепления панели солнечных батарей

Кронштейны для крепления панели солнечных батарей позволяют установить солнечную панель на фургон без сверления отверстий в крыше.

Соединители MC4

Соединители MC4 позволяют удлинять солнечные кабели.

Существуют различные типы разъемов для соединения нескольких панелей.

Кабель панели солнечных батарей

Кабели панелей солнечных батарей (или солнечные провода) рассчитаны на то, чтобы выдерживать ток от панелей, соединяя их с контроллером заряда.

За счет использования более длинных кабелей можно свести к минимуму потери напряжения между солнечной панелью и контроллером заряда.

Правильный выбор размеров электропроводки для кемпера имеет решающее значение для безопасности и эффективной работы системы солнечной энергии.

Сальник для панели солнечных батарей

Сальник для панели солнечных батарей — это атмосферостойкое уплотнение для закрытия отверстия, необходимого для прокладки кабелей солнечных батарей в жилом доме.

Держатель предохранителя

Держатель предохранителя находится между солнечным контроллером заряда и выключателем аккумулятора, удерживая предохранитель для защиты аккумулятора.

Выключатели аккумулятора

Изоляторы или выключатели аккумулятора представляют собой защитные механизмы, позволяющие изолировать аккумулятор.

Выберите выключатель, достаточно большой, чтобы справиться с полной емкостью аккумуляторов в ампер-часах, с пространством для маневра для будущего расширения.

Проушины для клемм аккумулятора

Наконечники проводов или проушины для клемм батареи позволяют подключать кабель солнечной панели к аккумулятору.

Термоусадка

Термоусадочная герметизация электрических соединений для покрытия оголенных проводов.

Комплекты солнечных панелей

Комплекты солнечных панелей представляют собой предварительно упакованные конфигурации, включающие большинство компонентов, необходимых для установки системы солнечных панелей для жилых домов.

Каждая из наших схем включает в себя комплект солнечных батарей соответствующего размера со списком компонентов, если вы предпочитаете покупать свою систему солнечных панелей таким образом.

Схемы подключения солнечных панелей для жилых автофургонов

Ниже приведен список всех имеющихся у нас схем подключения солнечных панелей для жилых автофургонов. Просто нажмите на ссылку, чтобы перейти прямо к схеме подключения для размера, наиболее близкого к выбранной вами системе.

Каждая схема подключения содержит:

• подробную схему подключения для данного типоразмера — как последовательного, так и параллельного,
• то, что вы можете обоснованно ожидать от системы такого размера,
• советы по будущему масштабированию,
• a полный список покупок деталей, необходимых для самостоятельной установки и
• (при наличии) предварительно сконфигурированные комплекты солнечных панелей.

Автоматически создавайте схему электропроводки вашего индивидуального автофургона

Включает в себя 110 В и 240 В, солнечные батареи, B2B, аккумуляторы, инверторы, системы 12 В, 24 В и 48 В, калибры проводов в AWG и мм² и многое другое!

Узнать больше

Купить сейчас

Автоматически создавайте схему электропроводки вашего индивидуального автодома

Включает в себя 110 В и 240 В, солнечные батареи, B2B, аккумуляторы, инверторы, системы 12 В, 24 В и 48 В, калибры проводов в AWG и мм² и многое другое!

Узнать больше

Купить сейчас

Как установить

12-вольтовую солнечную панель Система

Для получения полного пошагового руководства ознакомьтесь с нашим подробным руководством по установке солнечных панелей на домах на колесах, кемперах и домах на колесах.
