Схема подключения одноцветной светодиодной ленты не более 5 м.Для того чтобы подключить светодиодную ленту необходим блок питания, подключение происходит следующим образом:
- Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
- Вход блока питания подключается к сети 220 В.
В большинстве блоков питания (открытого типа) имеются разъемы с двумя минусами, с двумя плюсами и защитное заземление. В блоках питания закрытого типа имеются провода со следующей маркировкой: коричневый — фаза, синий – ноль, желтый / зеленый – заземление. В блоках питания в пластиковом корпусе провод заземления отсутствует.

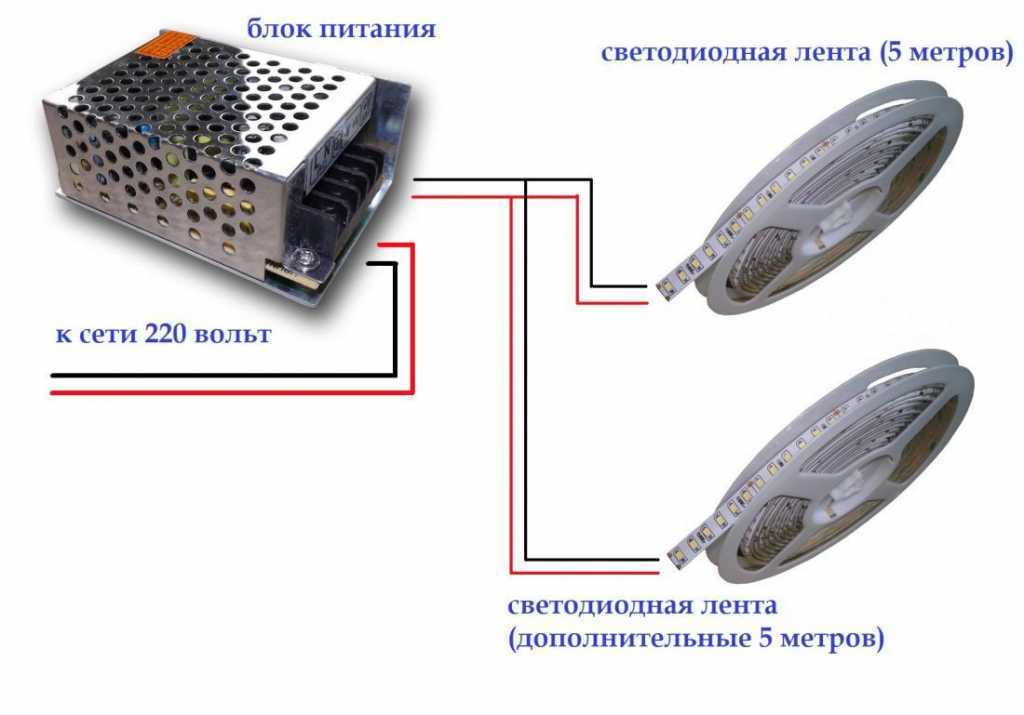

Схема подключения светодиодную ленту от 5 до 10 метров.
Ели вы подключаете светодиодную ленту от 5 до 10 метров:
Вам понадобиться два блока питания. Если же вы подключаете ленту более 5 метров к одному блоку питания, то каждая лента должна быть подключена к выходу блока к двум разъемам (плюс, минус). Запрещается подключать светодиодную ленту последовательно (друг за другом), так как при подобном подключении через первый отрезок будет протекать большой ток, это приведет к перегреву ленты и быстрому выходу из строя. Как подключать в этом случае ленту:
- Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
- Вход блока питания подключается к сети 220 В.
Ели вы подключаете светодиодную ленту более 10 метров, но менее 20, то у вас будет следующий набор:
4 катушки светодиодной ленты по 5 м и два блока питания.
Каждую катушку вы подключаете к блоку питания при помощи специальных проводов. Провод ко всем катушкам ведется только параллельно. Не рекомендуется подключать светодиодную ленту последовательно ( друг за другом), так как через первые метражи пойдет слишком большой ток, что приведёт к быстрому выходу и строя всей ленты. Подключается оборудование следующим образом:
- Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
- Вход блока питания подключается к сети 220 В.
Подключения светодиодной ленты длиной не более 5м с использованием диммера и 1 блока питания.
Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания.
Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше.
- Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
- С «входа» диммер подключается к «выходу» блока питания.
- Вход блока питания подключается к сети 220 В.
Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. Если вы подключаете более 5 метров светодиодной ленты, то в данном случае лента каждая лента подключается к диммеру параллельно при помощи дополнительных проводов. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.
- Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
- С «входа» диммер подключается к «выходу» блока питания.
- Вход блока питания подключается к сети 220 В.
Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. При данной схеме подключения общая мощность ленты превышает мощность диммера и используется два блока питания, следовательно, необходимо использовать специальный усилитель. Усилители бывают нескольких видов: для одноцветной ленты, для RGB, для RGB+W. Усилитель для RGB можно использовать и для одноцветной ленты.
Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.
- При такой схеме часть светодиодной ленты подключается к диммеру проводом, с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
- Остаточная часть ленты подключается к усилителю. Если используется усилитель RGB, нужно учитывать что, на выходе усилителя присутствует одни «плюс» и три «минуса» на «R», «G», «B», следовательно будет общий «плюс», а «минус» подключается к разъемам «R», «G», «B».
- На вход усилителя подключается с выхода диммер. «Плюс» к «плюсу», а «минус» к «минусу» от диммера подключается к «R», «G», «B».
- К разъемам входа «плюс» и «минус» диммера подключается блок питания. Усилитель подключается ко второму блоку питания.
- Вход блоков питания подключается к сети 220 В.
Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера.
- Провод с плюсом подключается к плюсу контроллера.
- Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
- Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
- Блок питания подключается к сети 220 В.
Для создания многоцветной подсветки потребуется лента мультицвет RGB.
Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера. Если вы подключаете светодиодную ленту более 5 метров, то каждая лента подключается к контроллеру к контроллеру параллельно, с помощью дополнительных проводов.
- Провод с плюсом подключается к плюсу контроллера.
- Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
- Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
- Блок питания подключается к сети 220 В.
Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера. Если вы подключаете светодиодную ленту более 5 метров, то каждая лента подключается к контроллеру к контроллеру параллельно, с помощью дополнительных проводов.
- Провод с плюсом подключается к плюсу контроллера.
- Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
- Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
- Блок питания подключается к сети 220 В.
Подключение по данной схеме предполагает использование 2 усилителей, 1 контроллера и двух блоков питания. Подключенная лента к разным блокам питания в одной цепи, после усилителя свечением будет отличаться, от той, что подключена к контроллеру, поэтому в данном случае мы подключаем 2 усилителя.
- Одна часть ленты подключается через усилитель к контроллеру RGB .
- Вторая часть ленты подключается к усилителю по тому же принципу.
- Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
- Блок питания подключается к сети 220 В.
Внимание!
Всегда отключайте ленту от сети перед установкой, обрезкой или любыми другими действиями.
Перед подключением к сети размотайте ленту; не подключайте свернутую в катушку.
Обрезайте ленту только в специально помеченных местах.
Оденьте заглушку на открытый конец ленты перед подключением к сети.
Повреждение внешнего защитного силиконового слоя может привести к возгоранию и электрическому удару.
1. Обрезка ленты
Резать ленту можно строго в специально отмеченных местах (или через каждый метр, так как не на всех лентах есть специальные отметки, в таком случае имеются свободные участки, где можно резать).
2. Заглушка
На один из концов оденьте заглушку. Для лучшего эффекта можно дополнительно использовать силиконовый герметик.
3. Установить пин-соединение
Присоедините пин-соединитель для одноцветной ленты (две иголочки). Обратите внимание на то, чтобы данный соединитель был установлен на правильную сторону ленты, и иголочки плотно соприкасались с 2 проводами на ленте.
Внимание! Не допускайте соприкосновение проводов на ленте при подключении, можетвозникнуть короткое замыкание.
4. Подключение к сети
Подключение к сети производится через вилку с встроенным диодным мостом. Подключите вилку к пин-соединению. Подключите вилку к сети, чтобы лента начала светиться. Если этого не произошло, то нужно перевернуть вилку на 180 градусов или подключить ее с другой стороны ленты.
Схема подключения светодиодной ленты: инструкции — ЯнисСвет
Инструкция по подключению и монтажу ленты. Схемы подключения лент, правила безопасности и другая полезная информация:
- Инструкция по применению светодиодной ленты
- Совет по подбору блока питания к светодиодной ленте
- Подключение светодиодной ленты к блоку питания
- Схема подключения одноцветной светодиодной ленты к блоку питания
- Схема подключения одноцветной светодиодной ленты к блоку питания 15м
- Схема подключения более 5-ти метров RGB светодиодной ленты к блоку питания и контроллеру
- Схема подключения RGB светодиодной ленты с помощью усилителя
- Правила безопасности при монтаже светодиодной ленты
- Монтаж светодиодной ленты
- Область применения
Инструкция по применению светодиодной ленты.
Светодиодные ленты чаще всего применяются для декорирования помещений, создания привлекающих внимание рекламных вывесок и организации оригинальных световых композиций в интерьере.
Технические характеристики гибкой светодиодной ленты позволяют крепить ее не только на плоскую однородную поверхность, но и производить монтаж на конструкции практически любой формы. Помимо этого, крепеж ленты так же возможен по всему периметру помещения, включая углы, выступы и прочие неровности. Применение светодиодной ленты так же оправдано при необходимости декорирования участка нестандартного размера, либо для проведения работ, которые подразумевают самостоятельное изменение длины ленты.
Получение отрезка индивидуального размера достигается путем разъединения (обрезания) ленты на определенном участке.
Линии отреза регулируются производителем, на ленте они промаркированы специальными техническими отметками. Обычно линия отреза располагается между площадками для пайки, это облегчает последующую спайку ленты в случае неверного выбора необходимой длины.
ленты она разная.
Например, для ленты:
SMD 3528 — 60LED/м. кратность резки составляет 5 см (что соответствует 3 светодиодам).
SMD 3528 — 120 LED/ м. кратность резки составляет 2,5 см (что соответствует 3 светодиодам).
SMD 3528 — 240 LED/ м. кратность резки составляет 2, 5 см (что соответствует 6 светодиодам).
SMD 5050 — 30 LED/ м. кратность резки составляет 10 см (что соответствует 3 светодиодам).
SMD 5050 — 60 LED/ м. кратность резки составляет 5 см (что соответствует 3 светодиодам).
RGB 5050 — 30 LED/ м. кратность резки составляет 10 см (что соответствует 3 светодиодам).
RGB 5050 — 60 LED/ м. кратность резки составляет 5 см (что соответствует 3 светодиодам).
Для справки: время пайки не должно превышать 10 секунд.
Рекомендуемая температура для проведения паяльных работ: не более 260 °С.
Совет по подбору блока питания к светодиодной ленте.
Блок питания для светодиодных лент должен подбираться по следующим параметрам:
- Напряжение питания ленты;
- Мощность, потребляемая лентой;
- Защищенность от влаги.
Чтобы посчитать мощность блока питания, обратимся к техническим характеристикам светодиодной ленты. Нам необходим такой показатель, как потребляемая мощность на метр ленты. Так как нам необходимо запитать 5 метров ленты (ДЛИНА=5 м), то мощность, потребляемая лентой, может быть найдена умножением длины ленты на мощность ленты (1 метра).
Если блок питания устанавливается во влажном помещении, таком как ванная комната, сауна или на улице, то необходимо применять влагозащищенный блок питания.
Подключение светодиодной ленты к блоку питания.
Для подключения блока питания Вам необходимо вывести напряжение 220 Вольт в том месте, где он будет расположен.
Подключение блока питания к сети 220 В происходит двумя проводами (корич. -фаза; синий — ноль) к разъемам L (фаза) и N (ноль) указанных на блоке питания Подключение светодиодной ленты к блоку питания производится напрямую проводами расположенными на ленте.
Каждый провод на ленте имеет свое обозначение на токопроводящей дорожке «+» или «-». Подключение к блоку питания производится согласно полярности к двум контактам на блоке питания «+V» «-V».
Максимальное удаление светодиодной ленты от блока питания без потери освещенности не более 7 метров Дополнительная лента подключается параллельно отдельным проводом к блоку питания (суммарная мощность подключаемых лент не должна превышать мощность блока питания).
В блоке питания справа располагается регулятор яркости светодиодной ленты (деталь бело-голубого цвета).
Схема подключения одноцветной светодиодной ленты к блоку питания:
Токопроводящие дорожки первой ленты рассчитаны только на 5 метров, иначе они сгорят!!!
Схема подключения одноцветной светодиодной ленты к блоку питания 15м:
Схема подключения более 5-ти метров RGB светодиодной ленты к блоку питания и контроллеру:
При подключении ленты более 5 м.
Схема подключения RGB светодиодной ленты с помощью усилителя:
Правила безопасности при монтаже светодиодной ленты
- Поверхность светодиодной ленты и светодиоды на ней не должны подвергаться механическим воздействиям;
- Монтаж и подключение светодиодной ленты должен выполняться только квалифицированным персоналом с соблюдением все требований электробезопасности;
- Соблюдайте полярность;
- Недопустимо подключать последовательно более 5 метров светодиодной ленты. Токопроводящие дорожки на светодиодной ленте могут не выдержать нагрузки. Рекомендуется применять параллельное подключение светодиодной ленты к источнику питания;
- Правильно подбирайте источники питания светодиодной ленты. При выборе источника питания рекомендуется учитывать запас по мощности не менее 25%;
-
При установке светодиодной ленты на металлическую поверхность, между светодиодной лентой и поверхностью необходимо установить электроизоляционный материал.
Монтаж светодиодной ленты
Включая данную информацию, магазин светотехники предоставляет услуги «монтажа и подключения» светодиодных лент в Санкт-Петербурге.
Поверхность, на которую производится монтаж светодиодной ленты, должна быть сухой и обезжиренной. Необходимо обеспечить целостность поверхности во избежание повреждения установленной светодиодной ленты. Светодиодная лента с обратной стороны имеет самоклеящееся покрытие 3М. Перед установкой удалите защитный слой с обратной стороны ленты. После установки на место, прижмите ленту с небольшим усилием на несколько секунд. Дополнительные крепления и хомуты в обычных условиях не требуются. Благодаря этому монтаж светодиодной ленты происходит достаточно быстро и легко. При установке учитывайте, что минимальный радиус изгиба светодиодной ленты — 2 см.
Область применения
Компактные размеры, большая гамма цветов и малое потребление электроэнергии определили широкое применение светодиодной ленты.
Подсветка интерьера домов и квартир (потолков, напольная, периметров помещений, арок и ниш), дизайн экстерьера (контуры зданий, фонтаны, бассейны, архитектурные элементы), рекламная подсветка, автомобильный дизайн, мебельное освещение — все это сферы, где можно применять и использовать светодиодные ленты.
Герметичные (влагозащищённые) светодиодные ленты используются для внешней подсветки зданий и сооружений и для сигнализации на дорогах (в том числе для размещения на транспортных средствах).
Подробное руководство (схема включена)
Как подключить светодиодные ленты: подробное руководство (схема включена)
Светодиодные ленты являются популярным решением для освещения благодаря своей универсальности и энергоэффективности.
Однако подключение светодиодных лент может быть немного сложным, особенно если вы новичок в электронике своими руками.
В этом руководстве мы рассмотрим все, что вам нужно знать о том, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.
Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.
Падение напряженияПадение напряжения является распространенной проблемой, которая может возникнуть при подключении светодиодных лент.
Это происходит, когда напряжения, подаваемого на светодиодную ленту, недостаточно для равномерного питания всех светодиодов, что приводит к более тусклому или неравномерному освещению участков ленты.
Чтобы смягчить влияние падения напряжения, рекомендуется подключать светодиодные ленты параллельно источнику питания, что способствует равномерному распределению мощности и препятствует тому, чтобы конец ленты выглядел тусклее, чем начало.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?
Параллельное соединение При подключении светодиодных лент важно подключать их параллельно, а не последовательно.
Их последовательное соединение может привести к неравномерной яркости и может привести к выходу из строя всей ленты, если выйдет из строя один светодиод. Их параллельное подключение гарантирует, что каждый светодиод получает одинаковое напряжение и ток, что обеспечивает равномерную яркость и надежность.
Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.
Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.
Не подключайте несколько лент последовательно к блоку питания, контроллеру или усилителю светодиодной ленты.
ШИМ-усилительЕсли вы хотите контролировать яркость светодиодных лент, вы можете использовать ШИМ-усилитель (широтно-импульсная модуляция).
ШИМ-усилитель позволяет регулировать яркость светодиодов за счет изменения скважности импульсного сигнала.
Это простой и эффективный способ создания динамических световых эффектов.
Подключение одноцветных светодиодных лентДля подключения одноцветных светодиодных лент вам потребуется блок питания, светодиодная лента и разъем. см. приведенную ниже схему подключения одноцветных светодиодных лент.
Шаг:
Сначала подключаем светодиодную ленту к разъему.
Затем подключите разъем к источнику питания.
Убедитесь, что вы правильно подключили положительный и отрицательный провода, так как их перепутывание может повредить светодиодную ленту.
Подсоединение одноцветных светодиодных лент с нерегулируемыми светодиодными драйверами Обычно одноцветные светодиодные ленты подключаются к нерегулируемому источнику питания без какого-либо контроллера. Однако важно следить за тем, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности блока питания по принципу 80%-го блока питания.
В ситуациях, когда нам необходимо отрегулировать яркость светодиодной ленты, необходимо подключить одноцветную светодиодную ленту с диммируемым блоком питания.
Три наиболее распространенных метода диммирования: 0–10 В, Triac и DALI.
Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В Схема подключения драйвера светодиода с регулируемой яркостью Triac Схема подключения драйвера светодиода с регулируемой яркостью DALI Схема подключения драйвера светодиода с регулируемой яркостью DALI 9Другой вариант для Регулировка яркости одноцветной светодиодной ленты осуществляется подключением ее к контроллеру.
Без ШИМ-усилителя Если вы подключаете только несколько светодиодных лент к светодиодному контроллеру, светодиодный усилитель может не потребоваться.
При подключении небольшого количества светодиодных лент с помощью светодиодного контроллера усилитель светодиодов не требуется.
Одноцветные светодиодные ленты Wring с декодером DMX512 Как подключить перестраиваемые белые светодиодные лентыПерестраиваемые белые светодиодные ленты обычно поставляются с двумя светодиодами разной цветовой температуры и тремя проводами. Регулируя яркость каждой цветовой температуры, можно изменить смешанную цветовую температуру для достижения желаемого эффекта освещения.
Настраиваемые белые светодиодные ленты позволяют регулировать цветовую температуру светового потока.
Чтобы подключить 3-проводную светодиодную панель, схема подключения настраиваемых белых светодиодных лент, вам понадобится блок питания, светодиодная лента, контроллер и разъем.
Шаг:
Сначала подключите светодиодную ленту к контроллеру, а контроллер к источнику питания.
Затем подключите разъем к контроллеру.
Убедитесь, что вы правильно подключили положительный и отрицательный провода.
Ниже приведена схема подключения трехпроводной светодиодной лампы Перестраиваемые белые светодиодные ленты с регулируемой яркостью светодиодных драйверовХотя источники питания с регулируемой яркостью обычно подходят только для регулировки белых светодиодных лент Tunabe, добавление DT8 Протокол в DALI позволяет ему поддерживать настраиваемые светодиодные ленты белого цвета, RGB, RGBW и RGBCCT.
Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерамиДля небольшого количества настраиваемых белых светодиодных лент требуется только настраиваемый контроллер белых светодиодов, в то время как для большого количества лент может потребоваться ШИМ-усилитель в дополнение к контроллеру.
Без ШИМ-усилителя С ШИМ-усилителем Настраиваемые белые светодиодные ленты с декодером DMX512 обычно включает четыре провода — общий анод , красный, зеленый и синий.
Эти светодиодные ленты в основном используются со светодиодными контроллерами, но их также можно использовать с диммируемыми драйверами DALI DT8. Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами Драйвер DALI DT8 RGB LED Светодиодные полосы Wring RGB со светодиодными контроллерами Без ШИМ-усилителя С ШИМ-усилителем 9006 003 Светодиодные ленты Wring RGB с декодером DMX512 Как подключить светодиодные ленты RGBW Светодиодные ленты RGBW аналогичны светодиодным лентам RGB, но они также имеют отдельный белый светодиод. Это позволяет создавать более широкий диапазон цветов и регулировать яркость белого света независимо от цветов RGB. Для подключения светодиодных лент RGBW вам понадобится блок питания, светодиодная лента RGBW, контроллер RGBW и разъем. Подключите светодиодную ленту к контроллеру, а контроллер к блоку питания.
Затем подключите разъем к контроллеру. Убедитесь, что вы правильно подключили положительный и отрицательный провода.
- Светодиодные ленты RGBCCT имеют шесть проводов: по одному для каждого цвета (красный, зеленый, синий), два для белого (теплый и круто) и один для мощности (+ и -).
- Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания или диммера/контроллера. Затем подключите отрицательный (-) провод к отрицательной (-) клемме источника питания или диммера/контроллера.
- Затем подключите красный, зеленый и синий провода к соответствующим клеммам на контроллере RGB. Подсоедините теплые и холодные белые провода к соответствующим клеммам на вашем настраиваемом белом контроллере. Обязательно следуйте схеме подключения, предоставленной производителем.
Без усилителя 69
С ШИМ-усилителем Светодиодные ленты Wring RGBW с декодером DMX512 Подключение адресных светодиодных лент Индивидуальная адресная светодиодная лента, также известная как цифровая светодиодная лента, пиксельная светодиодная лента, волшебная светодиодная лента или светодиод цвета мечты полоса содержит управляющие ИС, которые позволяют управлять каждым светодиодом или группой светодиодов по отдельности.
Это позволяет вам управлять определенным участком светодиодной ленты, отсюда и термин «адресуемый».
- Адресные светодиодные ленты имеют три провода: данные, часы и питание (+ и -).
- Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания. Затем подключите отрицательный (-) провод к отрицательному (-) выводу источника питания.
- Затем подключите провода данных и синхронизации к соответствующим клеммам на адресном контроллере светодиодов. Обязательно следуйте схеме подключения, предоставленной производителем.
Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.
Как подключить адресные светодиодные ленты SPI Последовательный периферийный интерфейс (SPI) — это широко используемый интерфейс синхронной последовательной связи, который обычно используется во встроенных системах. Первоначально он был разработан компанией Motorola в 1980-х годах и с тех пор стал широко распространенным отраслевым стандартом.
Некоторые примеры устройств, использующих SPI, включают карты Secure Digital (SD) и жидкокристаллические дисплеи.
Подключение адресуемых по SPI светодиодных лент включает в себя подключение четырех проводов светодиодной ленты к соответствующим портам на контроллере светодиодов. Четыре провода обычно помечены как VCC, GND, DI (вход данных) и CI (вход часов).
Провод VCC подключается к положительной клемме источника питания, а провод GND подключается к отрицательной клемме источника питания. Провода DI и CI подключаются к соответствующим портам на контроллере светодиодов, обычно обозначенным как DI и CI.
После завершения подключения светодиодный контроллер можно подключить к совместимому источнику питания и источнику цифрового управляющего сигнала, например микроконтроллеру, плате Arduino или компьютеру, который будет отправлять цифровые сигналы данных на светодиодный контроллер для управления цветом. и схема светодиодов.
Адресные светодиодные ленты SPI с каналами данных и синхронизации Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных Как подключить адресные светодиодные ленты DMX512 Светодиодная лента с адресацией DMX512 может принимать сигналы DMX512 без декодера и регулировать цвет и яркость света в зависимости от сигнала.
Чтобы использовать адресную светодиодную ленту DMX512, необходимо установить адрес DMX512 для светодиодной ленты, что является одноразовой операцией.
Схема подключения светодиодной ленты с 5 проводами
ЗаключениеС помощью этого подробного руководства и схемы вы сможете легко подключить светодиодную ленту и добиться желаемого эффекта освещения в вашем помещении.
MSHLED производит высококачественные светодиодные ленты и неоновые светодиодные ленты, которые проходят тщательные испытания в передовых лабораториях для обеспечения высочайшего качества. Кроме того, мы предоставляем индивидуальные варианты для наших светодиодных лент и неоновых лент. Немедленно свяжитесь с MSHLED для получения высококачественных светодиодных лент и светодиодных неоновых гибких решений.
Как создать большую светодиодную инсталляцию
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Up Top: Краткое руководство по покупке линейного освещения
| GOOD | ЛУЧШЕ | ЛУЧШИЙ |
| Основы BLAZE™ | BLAZE™ X | ВАЛЕНТ® Х |
Из соображений безопасности и из-за особенностей конструкции светодиодных светильников для светодиодных лент, световых полос и модульных световых гирлянд рекомендуются ограничения по длине. Но относительно легко сделать безопасную, но эффективную большую светодиодную установку, если помнить о следующих вещах.
1) Соблюдайте ограничения по пробегу для вашего светодиодного светильника.
Ограничения по количеству ножек и креплений для всех наших планок, стержней и модульных светильников указаны на соответствующих страницах продуктов. («Линия» определяется как часть светодиодной ленты или группа светильников, соединенных в гирляндную цепь, которые непрерывно работают от одного источника питания.
) Соблюдение ограничений по эксплуатации обеспечит более безопасную установку и поможет продлить срок службы светильников. . (Хотя светодиоды на 12 В могут работать в диапазоне от 10 до 14 В, меньшее или большее напряжение резко сократит срок службы ламп и заставит их светить тусклее, чем обычно.) 2) Не перегружайте низковольтный источник питания.
Включение питания, превышающего номинальную мощность адаптера, приведет к перегреву адаптера, что может привести к возгоранию. Мы рекомендуем использовать только 80% мощности блока питания, что защищает от скачков напряжения.
3) Используйте правильную мощность и провода нужного сечения, чтобы избежать падения напряжения.
Калибр проволоки показывает толщину проволоки. Меньшее число тяжелее, а большее число легче. Калибр проводов питания 12 В и параллельных проводов также является важным фактором в больших установках. (См. первую диаграмму ниже для примера параллельной работы.) Когда освещение находится на определенном расстоянии от источника питания, происходит то, что называется падением напряжения.
«Падение напряжения» — это постепенное уменьшение напряжения по длине провода по мере того, как электричество уходит от источника питания. Падение напряжения происходит, когда свет или прибор расположены далеко от источника питания.
Вы можете избежать падения напряжения, используя калькулятор падения напряжения, который поможет вам найти правильный калибр проводов в зависимости от количества светильников в вашей установке, их расположения и расстояния между источником питания и светильниками. Мы рекомендуем эти калькуляторы падения напряжения из множества доступных в Интернете: http://www.nooutage.com/vdrop.htm и www.csgnetwork.com/voltagedropcalc.html. Обратитесь к местным правилам пожарной безопасности для получения дополнительной информации о допустимых ограничениях на домашнюю или коммерческую электропроводку.
4) Подайте достаточное питание.
Еще один способ подать питание на удаленный прибор — использовать блок питания с большей мощностью, чем необходимо.
Подача большей мощности от источника означает, что больше энергии достигнет прибора после прохождения по проводам. В общем, для оптимальной производительности мы рекомендуем, чтобы драйвер загружался не более чем на 80% от его полной мощности.
5) Творите! См. нашу галерею
К счастью, есть несколько безопасных и эффективных способов установки светодиодных светильников в больших установках, просто путем размещения источников питания и использования дополнительной проводки. На приведенных ниже схемах подключения показаны примеры создания больших установок. В наших примерах схем подключения используется полосовое освещение, но те же идеи компоновки применимы к светодиодным полосам и другим светодиодным светильникам.
Пример установки светодиодных лент в виде очень длинной непрерывной прямой линии, как в коридоре или вдоль большой стены. Этот тип установки называется параллельным запуском. Калибр проволоки здесь приведен в качестве примера; обратитесь к калькулятору падения напряжения и строительным нормам для получения рекомендаций по проводке.
