Как подключить светодиодный светильник к 220В

Светодиодные светильники пользуются спросом при обустройстве систем освещения в разных сферах деятельности. Их часто устанавливают на промышленных объектах, в складских помещениях, в частных домах и квартирах. Светодиодный светильник подключается к бытовой сети 220 вольт. При этом следует соблюдать соответствующую схему.

Основные способы подключения светодиодных светильников

Схема подключения светодиодного светильника может отличаться. Выводы соединяют с электропроводкой тремя способами: последовательно, параллельно, лучевым методом. Варианты имеют преимущества и недостатки.

Последовательное

Последовательно можно подключить светодиодный светильник при минимальной длине проводов. Фазу крепят к выводу первого осветительного прибора из группы. Последующие соединяют между собой в одну цепь. Крайний элемент в группе соединяют с нулевым контактом. Так устройства устанавливают в одну цепь последовательно.

Преимущества метода – это применение всего одного провода. Так удается сократить затраты на проводку. Недостатки такого последовательного соединения:

• При перегорании одного спота, вся цепь прекратит работать. Подача электрического тока к другим составляющим прекращается.

• Ограниченное количество элементов. Чем больше спотов подключить в одну цепь, тем ниже будет яркость их свечения.

• Невозможность зонирования комнаты. Все приборы включаются через одноклавишный выключатель. Для деления комнаты на области светом нужно собирать несколько таких цепочек.

Последовательную схему используют подключая до 4 спотов в одну цепочку. При большем количестве яркость свечения снижается.

Параллельное

Схема позволяет подключить светодиодный светильник отдельно от расположенного рядом элемента.

Каждый прибор соединяется с фазой и нулевым контактом. Это требует прокладки большего количества проводов к каждой составляющей схемы. Преимущества метода:

• Яркость свечения не изменяется. Устанавливают нужное количество осветительных элементов.

• Деление комнаты светом на области. Группу светильников можно включать двухклавишным переключателем.

• Снижение нагрузки на провода от светильника до основного кабеля.

Недостаток такого подключения – большее количество проводов, чем при последовательном включении.

Лучевое

По этой схеме можно подключить светодиодные светильники не теряя яркость свечения и с экономией проводов. Для реализации основной кабель выводят в точку, равноудаленную от расположенных на поверхности спотов. Дальнейшее подключение проводится параллельно.

Преимущества такого способа:

Недостаток такого метода – это потребность в расположении основного кабеля в непосредственной близости от элементов.

Перед тем как подключить светодиодный светильник изучают схему. Благодаря этому удается избежать короткого замыкания и нарушений при монтаже.

Подключение светодиодного светильника к сети 220В

Для сборки электрооборудования необходимо наличие соответствующих знаний. Светодиоды пропускают электрический ток в одном направлении. Для подключения к электрической сети с напряжением 220 вольт используются драйверы. Они понижают напряжение и обеспечивают устойчивый ток.

Производители оснащают светодиодные светильники встроенными или отдельно расположенными драйверами. Это позволяет подключать приборы такого типа непосредственно к сети с напряжением 220 вольт.

Провода стыкуют клеммными зажимами. Они фиксируют жилы, что обеспечивает высокую проводимость тока. Зажимы бывают:

1. Винтовыми. Представляют собой втулку с резьбовыми винтами на боковой поверхности. Жила фиксируется путем закручивания винта.

2. Зажимными. Металлический элемент из мягкого металла с внешним слоем изоляционного материала. Жилы устанавливают в зажим и фиксируют плоскогубцами. Получается неразъемное соединение.

3. Пружинными. Зажимы быстро фиксируют жилы. При потребности можно легко демонтировать соединение.

Перед покупкой клеммных зажимов учитывают их рабочий диаметр и наличие изоляционного слоя.

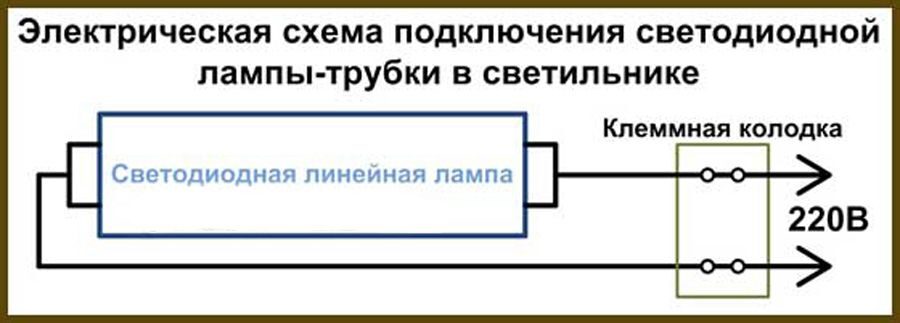

Подключение двумя или тремя проводами

Производители выпускают светильники с двумя или тремя проводами для соединения с сетью. В щитке на изоляционный слой проводов нанесена цветовая маркировка. Красным, коричневым и другими цветами кроме синего обозначается фаза. Часто фаза обозначена коричневым цветом. Синяя изоляция наносится на нулевой контакт.

Светодиодный светильник с двумя выводами соединяют с сетью достаточно просто. Проводники подключаются к фазе и нулю. Стыкуют жилы клеммными зажимами.

Подключить LED светильник если у него три провода ничуть не сложнее. Третий контакт – заземляющий. На него нанесена желтая изоляция с зеленой полосой, расположенной вдоль. Заземляющую жилу соединяют с соответствующей шиной или корпусом щитка, если это предусмотрено конструкцией.

При подключении LED элементов к бытовой электросети потребуются следующие инструменты и приспособления:

• Отвертка индикатор. Определяет расположение фазы. При касании жилы происходит свечение индикатора. Для проверки напряжения можно воспользоваться мультиметром.

• Стремянка или строительные козлы для доступа к потолку. Стремянка должна стоять устойчиво на напольном покрытии.

• Зажимы. С соединительными элементами стыкуют жилы.

• Отвертка. Тип инструмента определяется исходя из шлица резьбовых винтов. Можно воспользоваться отверткой со сменными битами.

• Плоскогубцы. Востребованы при монтаже зажимов.

• Провода для соединения приборов с сетью.

• Инструмент для очистки изоляционного слоя. При небольших объемах работы можно воспользоваться строительным ножом со сменными лезвиями.

При подключении LED светильников соблюдают меры безопасности. Работают после отключения автомата в щитке. После сборки еще раз проверяют конструкцию на соответствие схеме. Так удается удостовериться в правильности соединения проводов и избежать короткого замыкания при включении.

Подключение светодиодного светильника

Содержание

1. Подключение светильников на 220В
2. Последовательный
3. Параллельный
4. Лучевой
5. Особенности подключения ламп на 12В

Для бытового применения выпускают светодиодные лампы с рабочим напряжением в 220 и 12 вольт. Решение о том, как подключать светильники, не зависит от выбранной модели. На прокладку провода будет влиять способ подачи питания и количество приборов в сети. В этой статье вы найдете описание конкретных схем для подключения. Хотя все операции и можно выполнить самостоятельно, лучше обратиться за помощью к специалистам.

Подключение светильников на 220В

Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:

• последовательный;
• параллельный;
• лучевой.

Подключение точечных светильников к сети 220В без трансформатора

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Схема последовательного подключения светодиодных светильников

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Параллельное соединение источников света шлейфным способом

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

Шлейфное и лучевое соединение ламп

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Особенности подключения ламп на 12В

Так как для работы некоторых разновидностей точечных светильников требуется напряжение в 12 вольт, к сети подключают понижающий трансформатор. Кроме того, в домашней сети находится переменный ток, а для светодиодов нужен постоянный. Если есть навык и опыт, преобразовать электричество можно самостоятельно, использовав диодный мост, резистор и емкость. Все же рекомендуется выбирать заводские устройства, так как они более надежны, безопасны и имеют гарантийный срок.

Перед тем как купить трансформатор, рассчитывают максимально разрешенные величины тока. Этот показатель зависит от количества подключаемых светильников. Общая мощность устройств должна быть на 20% ниже, чем у блока питания. Так, если планируете устанавливать 6 ламп по 20 Вт, тогда потребуется трансформатор с мощностью в 150 Вт (6 шт. * 20 Вт * 1,2 = 144 Вт). Все характеристики устройств указаны на их упаковках и в описании.

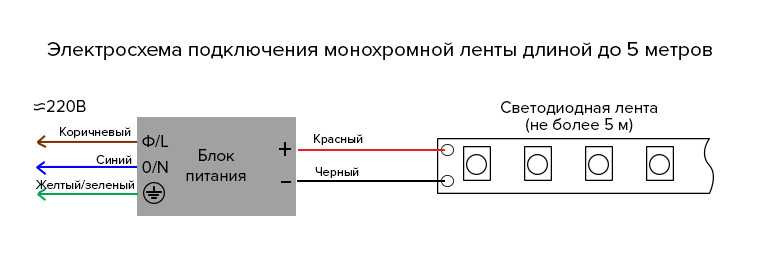

Подключение светодиодных ламп на 12В

При выборе трансформатора учитывайте место его установки. Так, для ванной комнаты лучше отдать предпочтение моделям, защищенным от проникновения влаги.

Схема подключения низковольтных светодиодных светильников мало чем отличается от описанных в предыдущих разделах. В цепь после распределительной коробки устанавливается трансформатор, и уже дальше протягивают кабель. Чтобы при монтаже не ударило током, не забудьте отключить подачу питания.

Все описанные схемы просты в реализации, а чтобы избавиться от лишних трат и головной боли, покупайте светильники, работающие от напряжения в 220 вольт. Если не уверены в собственных силах или недостаточно инструмента для выполнения работ, обращайтесь к профессионалам. Качественный монтаж гарантирует долгий срок службы светильников и безопасность работы электропроводки.

Схема светодиодной лампы

на 220 вольт

Опубликовано: 08.12.2020

2820

1. Типы схем

1.1. Импульсные драйверы

1.2. Диммируемые драйверы

1.3. Конденсатор

2. Напряжение светодиодов в лампочках

С каждым годом растет спрос на светодиодные лампочки. Они могут вскоре вытеснить с рынка лампы накаливания и люминесцентные аналоги, которые не могут похвастаться такой же безопасностью, служат не так долго, потребляют больше электроэнергии и не подлежат ремонту в случае поломки.

Принципиальная схема светодиодной лампочки проста как для опытного электрика, так и для новичка. Но устройство светодиодных лампочек сложнее, чем люминесцентных. Если вам нужно заменить светодиод, вам нужно не только разбираться в схеме лампочки, но и уметь пользоваться паяльником, а также понимать, как работают элементы.

Разнообразие схем

Драйвер нужен для стабилизации напряжения и собирается с помощью схем на конденсаторах и трансформаторах. Второй вариант более экономичен, а первый нужен для создания мощной лампы. Кроме того, существует еще один тип схем – инверторные схемы. Они используются в производстве диммируемых ламп и большого количества микросхем.

Импульсные драйверы.

По сравнению с линейным драйвером, в котором используется конденсатор, импульсный драйвер характеризуется эффективной защитой от нестабильности в сети. Чтобы подробно рассмотреть пример схемы импульсной диодной лампы, воспользуемся CPC9909. КПД этого изделия достигает 98%, поэтому его можно без преувеличения считать одним из самых экономичных и энергосберегающих.

Драйвер CPC9909″0003

Соединение с импульсным драйвером используется для включения освещения в экстренных случаях и подходит в качестве примера повышающих преобразователей. В домашних условиях на основе модели драйвера CPC9909 можно собрать свет, который будет питаться от батареек или драйвера, но мощность не будет превышать 25В.

Драйверы с диммированием

С помощью драйвера с диммированием можно регулировать яркость светодиодной лампы, что позволяет установить желаемый уровень освещенности в каждой комнате, уменьшая яркость света в течение дня. Приборы используются для акцентирования внимания на тех или иных предметах интерьера.

Диммер экономит электроэнергию, так как не нужно каждый раз включать лампу на полную мощность, что положительно сказывается на сроке службы изделия.

Схема подключения с диммером.

В производстве используются две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Один работает на широтно-импульсной модуляции (ШИМ). Диммер устанавливается между диодами и блоком питания. Схема питается импульсами различной длительности. Хорошим примером ШИМ-модуляции является бегущая строка.

Второй тип диммируемых драйверов влияет на блок питания. Их широко применяют для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, то они начнут светиться желтым цветом при снижении силы тока и синим цветом при увеличении силы тока.

Конденсатор

Конденсаторная схема может считаться одной из самых продаваемых, и часто встречается в бытовых светильниках.

Цепь конденсатора.

Конденсатор С1 нужен для защиты устройства от сетевых помех. C4 сгладит пульсацию. При подаче тока резисторы R3-R2 будут ограничивать его и защищать цепь от короткого замыкания. Элемент VD1 преобразует переменное напряжение. Когда ток прекратится, конденсатор разрядится через резистор R4. А вот элементы R2-R3 используются далеко не всеми производителями светодиодного освещения.

Светильник с диммером.

Для проверки работоспособности конденсатора используется мультиметр. Схема имеет ряд недостатков:

• нельзя добиться высокой яркости свечения, потребуется больше конденсаторов;
• есть риск перегрева микросхем из-за нестабильной подачи тока;
• нет гальванической развязки, возможен удар током. При разборке лампочки нельзя касаться токоведущих элементов голыми руками.

Несмотря на недостатки, схема имеет много достоинств, лампы хорошо продаются. Простота сборки, низкие цены и широкий диапазон выходных напряжений. Даже мастера со скромным опытом могут попробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или ресиверов.

Щелкните здесь, чтобы увидеть: Простая схема питания светодиодной лампы

Напряжение светодиодной трубки

Напряжение светодиодов в лампе составляет от 110 до 220 вольт. Эти значения достигаются за счет объединения нескольких чипов. Снижение напряжения и постоянного тока — это работа драйвера, который есть в каждой лампочке.

Если его нет, а лампочка должна работать от сети, то потребуется подключить внешнее устройство. Не так давно появились светодиоды, работающие от переменного напряжения. Но поскольку они пропускают ток только в одном направлении, то остались в нише изделий, работающих на постоянном токе.

3 лучшие схемы светодиодных ламп, которые вы можете сделать дома

В посте подробно объясняется, как собрать 3 простые светодиодные лампы, используя последовательно несколько светодиодов и питая их через емкостную цепь питания.

Предупреждение. Цепи, описанные ниже, не изолированы от сети переменного тока, поэтому прикасаться к ним чрезвычайно опасно, если они включены и разомкнуты. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за какой-либо несчастный случай из-за небрежности пользователя .

ОБНОВЛЕНИЕ :

Проведя много исследований в области дешевых светодиодных ламп, я смог, наконец, придумать универсальную дешевую, но надежную схему, которая обеспечивает безотказную безопасность серии светодиодов без использования дорогостоящей топологии SMPS. . Вот окончательный дизайн для всех вас:

Универсальный дизайн, разработанный Swagatam

Вам просто нужно отрегулировать потенциометр, чтобы установить мощность в соответствии с общим падением напряжения линейки светодиодов.

Это означает, что если общее напряжение серии светодиодов составляет, скажем, 3,3 В x 50 ном = 165 В, отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.

При этом светодиоды мгновенно загорятся на полную яркость и будут полностью защищены от перенапряжения и перегрузки по току или от скачков пускового тока.

R2 можно рассчитать по формуле: 0,6 / Макс. предел тока светодиода

Улучшение описанной выше конструкции

Хотя описанный выше простой управляемый током драйвер MOSFET LED выглядит простым и безопасным для освещения светодиодов высокой мощности, он имеет один серьезный недостаток .

МОП-транзистор может выделять много тепла, если выход отрегулирован для низковольтных светодиодных цепочек.

Тепловыделение в основном связано с мостовым выпрямителем и конденсатором C1, который преобразует полный цикл переменного тока в постоянный, вызывая большую нагрузку на МОП-транзисторы.

Этот аспект можно значительно улучшить, заменив мостовой выпрямитель одним диодом и переместив конденсатор C1 параллельно выходному светодиоду, как показано на следующей диаграмме:

На приведенной выше диаграмме из-за наличия только одного диода D1 Через полевой МОП-транзистор проходят полупериоды переменного тока, что снижает нагрузку и рассеивание тепла на МОП-транзисторе на 50 %.

Однако конденсатор C1, параллельный цепочке светодиодов, гарантирует, что светодиод продолжает получать требуемую мощность даже при отсутствии других полупериодов переменного тока.

Вы можете добавить большее количество светодиодов последовательно, максимум до 300 / 3,3 = 90 светодиодов.

Обязательно отрегулируйте потенциометр P1 соответствующим образом, чтобы отрегулировать выходное напряжение в соответствии с максимальным прямым напряжением цепочки светодиодов.

Аналогично. отрегулируйте резистор базы/эмиттера T2 (BC547), чтобы он соответствовал спецификации максимального тока светодиода.

Зачем использовать светодиоды

• Сегодня светодиоды используются в огромных количествах для всего, что может включать свет и иллюминацию.
• Белые светодиоды стали особенно популярны благодаря своим миниатюрным размерам, потрясающим возможностям освещения и высокой эффективности при энергопотреблении. В одном из моих предыдущих постов я обсуждал, как сделать очень простую схему светодиодной трубки, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
• Здесь мы обсуждаем изготовление простой светодиодной лампочки. СХЕМА ЦЕПИ. Под словом «лампа» мы подразумеваем, что форма блока и монтажные секунды будут аналогичны обычной лампе накаливания, но на самом деле весь корпус лампы «лампочка» будет включать в себя отдельные светодиоды, расположенные рядами над цилиндрическим корпусом.
• Цилиндрический корпус обеспечивает правильное и равномерное распределение генерируемого освещения по всем 360 градусам, благодаря чему все помещение освещается одинаково. На изображении ниже показано, как светодиоды должны быть установлены поверх предлагаемого корпуса.

Описанная здесь схема светодиодной лампы очень проста в сборке, она очень надежна и долговечна.

Достаточно интеллектуальная функция защиты от перенапряжения, включенная в схему, обеспечивает идеальную защиту устройства от любых скачков напряжения при включении.

Принцип работы схемы

1. На схеме показан один длинный ряд светодиодов, соединенных один за другим, образуя длинную цепочку светодиодов.
2. Чтобы быть точным, мы видим, что в основном использовались 40 светодиодов, которые были соединены последовательно. На самом деле для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
3. Эти цифры получаются делением выпрямленного 310 В постоянного тока (из 220 В переменного тока) на прямое напряжение светодиода.
4. Таким образом, 310/3,3 = 93 номера, а для входов 120 В это вычисляется как 150/3,3 = 45 номеров. Помните, что по мере того, как мы продолжаем уменьшать количество светодиодов ниже этих цифр, пропорционально возрастает риск скачка напряжения при включении, и наоборот.
5. Цепь источника питания, используемая для питания этого массива, основана на высоковольтном конденсаторе, значение реактивного сопротивления которого оптимизировано для понижения высокого входного тока до более низкого тока, подходящего для схемы.
6. Два резистора и конденсатор на положительном полюсе питания предназначены для подавления начального скачка напряжения при включении и других колебаний во время колебаний напряжения. На самом деле реальная коррекция перенапряжения осуществляется с помощью C2, введенного после моста (между R2 и R3).
7. Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе цепи.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ОПАСНА ДЛЯ ПРИКАСАНИЯ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ.

Схема №1

Список деталей

• R1 = 1 МОм 1/4 Вт
• R2, R3 = 100 Ом 1 Вт,
• P4 или 0,05 В 474/474 ПК
• С2, C3 = 4,7 мкФ/250 В
• D1—D4 = 1N4007
• Все светодиоды = белые, 5 мм, соломенная шляпа Вход = 220/120 В сети… быть сильно подвержены повреждениям в долгосрочной перспективе …. чтобы защитить и гарантировать конструкцию от всех видов скачков напряжения и переходных процессов

  Светодиоды в описанной выше схеме светодиодной лампы также можно защитить и увеличить срок их службы, добавив стабилитрон на линии питания, как показано на следующем рисунке.

  Показанное значение стабилитрона составляет 310 В/2 Вт и подходит, если светодиодная лампа включает светодиоды от 93 до 96 В. Для другого меньшего количества цепочек светодиодов просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.

  Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение напряжения каждого светодиода, равное 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон на 170 В надежно защитит светодиод от любого скачка напряжения или колебания….и так далее

  Видеоклип, показывающий схему светодиодной цепи с использованием 108 светодиодов (две цепочки из 54 светодиодов, соединенные параллельно)

  Светодиодная лампа высокой мощности с использованием светодиодов мощностью 1 Вт и конденсатора 3 или 4 светодиода по 1 Вт последовательно, хотя светодиоды будут работать только на 30% своей мощности, тем не менее, освещение будет удивительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже.



  Более того, вам не потребуется радиатор для светодиодов, так как они работают только на 30% от их фактической мощности.

  Аналогичным образом, объединив 90 светодиодов мощностью 1 Вт в вышеуказанной конструкции, вы можете получить яркую и высокоэффективную лампу мощностью 25 Вт.

  Вам может показаться, что получить 25 Вт от 90 светодиодов «неэффективно», но на самом деле это не так.

  Потому что эти 90 светодиодов мощностью 1 Вт будут работать при на 70% меньшем токе и, следовательно, при нулевом уровне нагрузки, что позволит им работать почти вечно.

  Кроме того, они будут удобно работать без радиатора, поэтому всю конструкцию можно будет превратить в очень компактный блок.

  Отсутствие радиатора также означает минимальные затраты сил и времени на строительство. Таким образом, все эти преимущества в конечном итоге делают этот 25-ваттный светодиод более эффективным и экономичным, чем традиционный подход.

  Принципиальная схема №2

  Регулятор напряжения с контролем перенапряжения

  Если вам требуется улучшенный или подтвержденный контроль перенапряжения и регулирование напряжения для светодиодной лампы, то следующий шунтовой стабилизатор может быть применен к вышеуказанной конструкции светодиода мощностью 3 Вт:

  Видеоклип:

  В видеороликах выше я намеренно замигал светодиодами, подергивая провод питания, чтобы убедиться, что цепь на 100% защищена от перенапряжений.

  Схема твердотельной светодиодной лампы с управлением диммером с использованием ИС IRS2530D

  Здесь описана простая, но эффективная схема контроллера твердотельной светодиодной лампы без трансформатора, использующая один полный мостовой драйвер ИС IRS2530D.

  ---

  Настоятельно рекомендуется для вас: простой высоконадежный неизолированный светодиодный драйвер — не пропустите, полностью протестирован

  ---

  Введение

  Обычно схемы управления светодиодами основаны на принципах понижающего повышения или обратного хода, где схема настроена на создание постоянного постоянного тока для освещения ряда светодиодов.

  Вышеупомянутые системы управления светодиодами имеют свои недостатки и достоинства, в которых диапазон рабочего напряжения и количество светодиодов на выходе определяют эффективность схемы.

  Другие факторы, такие как параллельное или последовательное подключение светодиодов, необходимость их затемнения или нет, также влияют на приведенные выше типологии.

  Эти соображения делают эти схемы управления светодиодами довольно рискованными и сложными. Описанная здесь схема использует другой подход и основана на резонансном режиме применения.

  Хотя схема не обеспечивает прямой изоляции от входного переменного тока, она позволяет управлять многими светодиодами с током до 750 мА. Процесс мягкого переключения, включенный в схему, обеспечивает большую эффективность устройства.

  Принцип работы контроллера светодиодов

  В основном безтрансформаторная схема управления светодиодом от сети разработана на основе IC управления диммером люминесцентной лампы IRS2530D. На принципиальной схеме показано, как была подключена микросхема и как ее выход был модифицирован для управления светодиодами вместо обычной люминесцентной лампы.

  Обычная ступень предварительного нагрева, необходимая для ламповых ламп, использовала резонансный резервуар, который теперь эффективно заменен LC-схемой, пригодной для управления светодиодами.
