Схема подключения терморегулятора ballu: Термостаты ВМТ 1 и ВМТ 2: как подключить

2. Электронные более разнообразны по конструкции. Обзор терморегуляторов для бытового ИК-обогревателя показывает, что к существующим стандартным элементам управления добавляется ЖК-экран. Для управления и точной настройки появляется небольшая клавиатура, если экран не сенсорный. Установка градусов может быть прокруткой или кнопкой. Чтобы защитить экран и сделать регулятор более незаметным, он оснащен специальной откидной крышкой.

Вы можете использовать его даже в сезонных резиденциях или семьях, где обычны частые командировки, а жилье долгое время остается законсервированным. Главный плюс — программируемость и гибкость в управлении системой отопления, возможность управлять ею удаленно, с помощью мобильных устройств. Однако цена программируемого термостата будет намного выше, чем однозадачного.

Варианты установки и подключения термостатов

Для правильной работы устройства его монтируют в подходящем месте.

Для подключения инфракрасного обогревателя к сети через терморегулятор необходимо подключить к реле прерывателя. Затем запитайте от него источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к термостату:

• 1 термостат и 1 бытовой обогреватель. От автомата к регулятору идут 2 провода — ноль и фаза, которые соответственно к нему цепляются. Вторая пара проводов подключается к устройству по такому же принципу.
• 1 термостат и 2 бытовых обогревателя. Ноль и фаза от автомата приходят на терморегулятор, а от него уже делается разводка к отопительным приборам. Это параллельное соединение.
• 1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель, и для каждого конкретного случая нужно подобрать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу оборудования.

При установке на крупный объект предполагается сложная система соединения. На 1 обогреватель может быть 2 и более регулятора, и наоборот, 1 термостат способен управлять работой нескольких обогревателей. В этом случае лучше купить термостат Eberle, ведь к нему можно приобрести оригинальный магнитный пускатель, набор проводов, необходимый для подключения и другие аксессуары. Это упростит монтаж сложной системы отопления. Подключение лучше доверить профессионалам, ведь вам предстоит не только правильно выбрать и оценить технические характеристики терморегулятора, но и разработать эффективную схему подключения.

Если не вдаваться в многочисленные и, прямо скажем, довольно незначительные подробности, то можно выделить два основных типа терморегуляторов:

• Механические;
• Электрика.

Оба варианта имеют свои плюсы и минусы. Схема терморегуляторов для инфракрасных обогревателей также зависит от того, какой именно прибор был выбран в качестве прототипа.

А вот механические термостаты для инфракрасных обогревателей более древний, можно сказать классический вариант. Здесь вычислительная мощность и процессоры используются по минимуму.

Механический метод является наиболее простыми моделями и полностью оснащен только обычным механическим колесом и несколькими кнопками, передающими команды непосредственно на рабочую плату.

Принцип работы и способ управления просты до невозможности: крутишь колесико до нужного показателя температуры, нажимаешь несколько кнопок и все.

Дисплей в механических образцах, как правило, отсутствует. Графический вывод информации о состоянии сети либо вообще не представлен, либо работает за счет стандартного циферблата. Однако для базового контроля в небольших помещениях таких решений вполне достаточно.

Кроме того, не будем забывать об их преимуществах. Подключение такого устройства, как терморегулятор, к инфракрасному обогревателю практически элементарно, работу можно выполнить своими руками.

Стоит значительно дешевле электронных конкурентов, практически не ломается, при этом не хуже выполняет свои задачи.

Электронные модели – это уже образцы нового поколения. Здесь все управление осуществляется вычислительной техникой, вплоть до небольших процессоров в дорогих моделях.

Преимущества описанной продукции очевидны. Наличие процессора дает возможность гибко настроить режим работы, а также схему управления. Им также можно управлять дистанционно.

Как правило, имеет несколько программ и режимов, и переключаются они нажатием одной или нескольких кнопок. Кроме того, электронные модели всегда оснащены дисплеем, что, безусловно, добавляет очков комфорта.

Ярким представителем таких моделей являются терморегуляторы для инфракрасных обогревателей Ballu. У них есть все, о чем мы говорили.

Проблемой электронных образцов Ballu является их высокая стоимость и повышенная сложность компонентов. Если механика почти не ломается, потому что ломаться в ней нечему, то с электроникой в ​​Ballu дела обстоят иначе.

Однако не будем списывать со счетов производство и человеческий фактор. Если вы покупаете устройство известной компании Ballu с гарантией, то оно почти наверняка прослужит вам верой и правдой как минимум весь указанный срок, а то и больше.

Однако не будем забывать и о качестве китайских поделок. Здесь вы уже действуете на свой страх и риск.

2.1 Особенности подключения

Нет ничего сложного в подключении термостата Ballu. Он работает почти так же, как и любые другие системы дистанционного управления.

Необходимо подвести питание к устройству, а от него соответственно провода к самим нагревателям.

Подключение инфракрасных обогревателей через термостат Ballu осуществляется путем монтажа двух контактов. Здесь все предельно просто. Чаще всего провода соединяются с помощью обычных контактов. Привязываем фазу к фазе, ноль к нулю. Вот так просто подключить устройство.

Этапы работы:

1. Выбираем место для установки автоматики.
2. Монтируем отопительный прибор Ballu.
3. Подключаемся к сети через реле.
4. Провода от регулятора к нагревателям подводим через корпус.
5. Тестируем систему через блок питания.

Важным моментом является то, что каждое устройство имеет определенный лимит по количеству обслуживаемых устройств.

То есть самые простые регуляторы могут быть рассчитаны даже всего на один обогреватель. Соответственно, в комплектации у них будут аксессуары для подключения одного инфракрасного излучателя.

2.2 Подключение терморегулятора — видео

В то время как более продвинутые модели легко реагируют и контролируют работу как минимум двух обогревателей.

Мы не рекомендуем вам обманывать систему и пытаться подвести к регулятору больше устройств, чем вы планировали изначально. Не то чтобы это сразу привело к его поломке, но вероятность неприятностей пропорционально возрастает.

Установка реле на линию необходима еще и потому, что регулятор будет работать, в том числе и в ваше отсутствие. И в таких ситуациях с электроприборами лучше не шутить. Без наличия реле в лучшем случае можно столкнуться с ситуацией, когда вся электроника просто сгорит, в худшем последствия могут быть катастрофическими.

2.3 Цена вопроса

Цены на термостаты для инфракрасных обогревателей варьируются в зависимости от их типа. Механические образцы дешевле. Их можно купить в любом магазине за 10 долларов и выше. Стандартные модели стоят 12-15 долларов.

А вот электронные модели стоят от 15-20$, и за эту цену вы получите только самый простой образец с минимумом функций. Более-менее качественные термостаты продаются по цене 25-30 долларов и выше.

В последние годы особую популярность приобрели современные разработки, направленные на снижение энергозатрат. В то же время такие устройства также позволяют повысить КПД отопительных приборов за счет управления их работой. Типичным примером этого является термостат для инфракрасного обогревателя. Рассмотрим особенности его выбора, подключения и эксплуатации.

• 1 Разновидности и характеристики термостатов
• 2 Как подключить термостат к инфракрасному обогревателю
  • 2.1 Схемы подключения инфракрасного обогревателя через термостат
• 3 Инфракрасный обогреватель с термостатом: цены и характеристики трех популярных моделей
  • 3.1 Напольные инфракрасные обогреватели с термостатом
• 4 Выбор термостата для инфракрасного обогревателя

Разновидности и характеристики термостатов

Термостат – это устройство, которое периодически измеряет температуру воздуха в помещении и в зависимости от полученных результатов корректирует работу обогревателя. То есть, если температура воздуха достигла установленной отметки, подача электроэнергии ограничивается и обогреватель перестает работать. Как только воздух остывает, прибор снова переходит в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует два основных типа термостатов:

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, внешняя часть которой оснащена выключателем. Как правило, он круглый, что позволяет плавно менять его положение. Величина деления может быть разной, например, в одних моделях это 1°, а в других переход происходит сразу с 2° на 5° и т.д. Кроме того, на корпусе есть кнопка включения и световой индикатор, который показывает, активно ли устройство в данный момент времени. момент.

Существуют и более современные механические модели термостатов, оснащенные дисплеем. Правда, данных там отображается не так много, а управление температурой осуществляется с помощью всего двух кнопок управления.

Электронные термостаты обладают гораздо большими возможностями управления. Дизайн и конструкция этих устройств постоянно совершенствуются — для изготовления современных моделей используются даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление может осуществляться как с помощью кнопок, так и сенсорным. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида используют специальные откидные крышки.

Такие устройства можно без проблем использовать даже в тех домах, где хозяева часто отсутствуют или живут сезонно. Устройство легко программируется и им легко управлять удаленно с помощью мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Как подключить термостат к инфракрасному обогревателю

Какой бы из вышеперечисленных вариантов вы ни выбрали, он требует правильной установки. В первую очередь это связано с выбором подходящего места, при оформлении которого необходимо учитывать следующие факторы:

• высокая влажность может повредить устройство;

• поблизости не должно быть источников тепла и солнечного света.

Если эти факторы не учитывать, измерения температуры будут неточными, что приведет к некорректной работе обогревателя и его неспособности поддерживать в доме требуемую температуру.

Отдельный вопрос — подключение самого устройства к сети и инфракрасного обогревателя. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Он будет служить источником питания для обогревателя. Рассмотрим несколько наиболее распространенных вариантов подключения.

Схемы подключения инфракрасного обогревателя через термостат

Самая быстрая и понятная схема подключения термостата к инфракрасному обогревателю — использование 1 термостата на 1 обогреватель. При этом схема подключения максимально проста: у автомата 2 пары проводов, один из которых идет на терморегулятор. Один провод нулевой, другой фазный. И вам нужно подключить их соответственно. С помощью второй пары проводов осуществляется подключение к самому ТЭНу.

Второй, чуть более сложный способ подключения инфракрасного обогревателя через термостат предполагает использование параллельного подключения. Таким образом, к одному термостату можно подключить сразу два нагревателя. Одна пара проводов от автомата подключается к термостату, от которого, в свою очередь, идет разводка к двум разным ТЭНам.

Самый сложный, но в то же время и самый практичный вариант – использовать один терморегулятор на несколько бытовых обогревателей. Для этого необходимо использовать магнитный пускатель, а схему подключения разработать индивидуально. Конечно, можно попробовать найти готовую, но этот способ не может стопроцентно гарантировать бесперебойную работу системы.

Есть даже производители, выпускающие оригинальные магнитные пускатели для своих устройств, а также комплекты проводов, необходимые для их подключения. Благодаря этому связать гораздо проще, а качество таких товаров считается выше. Но в любом случае, если вы раньше не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.

Инфракрасный обогреватель с термостатом: цены и характеристики трех популярных моделей

Достаточно востребованы настенные и потолочные модели инфракрасных обогревателей, главное их преимущество – компактные размеры. Кроме того, покупателей привлекает дизайн и возможность подобрать модель под интерьер помещения. Ниже вы можете ознакомиться с характеристиками и ценами нескольких популярных инфракрасных обогревателей с терморегулятором.

Nikaten 200 — одна из самых современных инфракрасных нагревательных плит. Контроль динамики изменения температурного режима регулируется встроенным термостатом. Кроме того, имеется система безопасности, автоматически отключающая устройство в случае возникновения опасной ситуации или угрозы возгорания.

Основные характеристики обогревателя Nikaten 200:

• керамическая панель;
• размер — 30х60 см;
• остывает в течение 90 минут, продолжая выделять тепло;
• бесшумная работа;
• максимально простая установка.

Отличительными качествами данного панно можно назвать огромный выбор цветовых решений, а также вполне доступную цену – около 3500 рублей.

Утеплитель Зилон ИР-0,8С спроектирован как настенно-потолочный. Данную модель можно установить на любую подходящую поверхность. В комплект входит термостат, который регулирует соответствие заданных и фактических параметров температуры. Для защиты устройства предусмотрено автоматическое отключение в случае перегрева.

Основные характеристики Зилон ИР-0,8С:

• мощность — 0,8 кВт;
• размер — 119х13х4 см;
• масса — 3,2 кг;
• не влияет на содержание углекислого газа в воздухе;
• потребляет минимальное количество электроэнергии.

Однако пользователи отмечают некоторые недостатки использования этой модели. Так, во время прогрева или остывания устройство издает характерный треск, который не всем нравится. А располагаясь на потолке, не всегда достаточно хорошо утеплить пол. И все же, учитывая, что стоимость такого обогревателя всего 2400 рублей, устройство можно назвать одним из самых достойных.

Нуаро Руа 2 1200 – универсальный настенный обогреватель, оснащенный сразу тремя режимами, что делает его удобным в использовании в течение всего года и в любом помещении. Направление теплового потока также можно регулировать, поворачивая поверхность под разными углами (до 30°). Для того чтобы регулирование осуществлялось максимально удобно, разработчики позаботились о возможности крепления блока управления как с правой стороны, так и с левой.

Основные характеристики Noirot Royat 2 1200:

• кварцевый нагревательный элемент;
• три режима мощности — 0,3/0,6/1,2 кВт;
• размер — 45х12х11 см;
• есть термостат и предохранитель от перегрева;
• работает бесшумно.

Пожалуй, единственным недостатком этого устройства является довольно высокая стоимость — около 9700 рублей. В остальном прибор считается надежным и часто используется для обогрева таких помещений, как ванная.

Напольные инфракрасные обогреватели с термостатом

Еще одним популярным типом устройств являются напольные инфракрасные обогреватели с термостатом. Цена таких устройств мало чем отличается от других вариантов, однако за счет своей мобильности они зачастую более удобны. Если вы хотите купить инфракрасный обогреватель пола с терморегулятором, вы легко сможете выбрать модель, подходящую конкретно для ваших условий, из широкого спектра предложений.

В качестве примера рассмотрим такую ​​популярную линейку, как инфракрасные обогреватели Ballu, к которым нельзя подключить терморегулятор самостоятельно, но очень легко выбрать уже укомплектованную модель.

Подключение инфракрасного обогревателя Ballu через терморегулятор осуществляется по стандартным схемам. Устройство управления встроено в корпус отопителя.

Одной из самых популярных моделей этих обогревателей является серия BALLU BIH-L Bali. В комплекте с этим устройством идет современный стальной телескопический штатив BIH-LS-210. Он обеспечивает прочную фиксацию устройства и позволяет использовать его на летних площадках, верандах, в саду.

Основные характеристики обогревателя BALLU BIH-L:

• мощность 2-3 кВт;
• высота установки на штативе до 4,5 м;
• для равномерного нагрева оснащен специальным рефлектором с оребрением;
• скобы для крепления к поверхности в комплекте;
• корпус изготовлен из стали;
• подключение термостата к инфракрасному обогревателю Ballu выполнено производителем;
• есть функция управления нагревом устройства.

Эта модель считается самой универсальной, так как ее можно установить практически в любом месте: в доме, на улице или на веранде. Обеспечивая равномерный обогрев, он создает комфортную температуру для всех, кто находится в радиусе действия, при этом не затрачивая лишней энергии на нагрев воздуха.

Выбор термостата для инфракрасного обогревателя

Если говорить о покупке и подключении терморегулятора к инфракрасному обогревателю как отдельного элемента, то здесь главное сделать правильный выбор при покупке. С помощью небольшой таблицы можно сравнить несколько самых доступных моделей.

Краткое описание и стоимость терморегуляторов для отопителей:

Название модели	Особенности и характеристики	Стоимость, руб.
Ballu RTR-E 6202	Простое механическое управление. Универсален для использования с любыми устройствами, и в любых помещениях.	1100
Ballu TA2N-S	Механическая регулировка температурного режима совмещена с функцией включения и выключения. Имеется диодная лампочка, показывающая текущее состояние прибора.	700
Eberle RTR — E6163	Универсальное устройство, подходит не только для обогревателей, но и для подключения к системе теплого пола. Имеет диапазон регулировки температуры от +5 до +30°.	1150
Eberle Instata 2	Кнопочная модель с небольшим черно-белым дисплеем для установки температуры.	2850
Eberle Instat +3r	Современная модель электронного термостата, который можно запрограммировать.	3600

Какую модель вы хотите приобрести зависит только от ваших желаний и возможностей. Разнообразие и функциональность представленных в продаже устройств способны удовлетворить требования даже самого взыскательного покупателя. Сегодня вы легко можете приобрести приборы для дома или дачи, а также, например, инфракрасные обогреватели с терморегулятором для курятника или любых других целей.

Трудно недооценить важность использования термостатов в работе отопительных приборов. Ведь речь идет не только о поддержании комфортной температуры в любое время года, но и о существенной экономии и безопасности. Особенно с учетом того, что приобрести простейший механический терморегулятор под силу каждому.

Подключение терморегулятора

Современные технологии управления собственным домом позволяют не только получить «умный дом», но и существенно сэкономить. В первую очередь это касается расхода топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого нужно установить терморегулятор к ИК-обогревателям. Он будет регулировать потребление электроэнергии за счет снижения температуры внутри помещений. Современный рынок электронного приборостроения предлагает большой ассортимент таких устройств. Поэтому вопрос, как правильно подобрать схему подключения инфракрасного обогревателя через терморегулятор, является одним из самых актуальных.

Типы термостатов

Сначала посмотрим, что предлагают производители. Есть только две категории термостатов:

• Механические.
• Электронный.

Первый вариант — самые простые конструкции. Выглядят они как пластмассовые коробочки, на панели которых отображены:

• Переключатель — с его помощью задается необходимая температура.
• Кнопка включения устройства.
• Световой диод, показывающий, работает устройство или нет.

В данной категории есть модели, оснащенные дисплеем, на котором отображаются заданные и реальные параметры температуры воздуха. Конечно, эти устройства дороже. Но в целом механический термостат — это устройство с ручным управлением, поэтому его нельзя регулировать дистанционно. Механические аналоги выдерживают ток до 16 А.

Второй вариант – более сложные устройства, в которых предусмотрено дистанционное управление, жидкокристаллический экран и тонкая настройка системы. Это удобно, эффективно, но дорого. Такие устройства выдерживают ток до 8 А.

Для подключения ИК обогревателя через термостат необходимо установить определенные нормы, исходя из потребляемой мощности электрического тока обогревателя. Здесь за основу взят единственный показатель – 3 кВт. Обычно инфракрасные обогреватели мощностью до 3 кВт используют для городских квартир и небольших частных домов. О них пойдет речь далее. Давайте посмотрим на схему их подключения.

Расположение термостата

Это очень важная позиция, которая влияет на правильную работу устройства. Что вам нужно знать?

1. Высота установки — 1,5 м.
2. Крепление устройства необходимо к стене, при этом под него рекомендуется установить обогреватель, чтобы не было реакции на температуру стены.
3. Не закрывайте термостат шторами, мебелью, жалюзи и т. д.
4. В каждой комнате установлен только один термостат.

Схемы подключения

Последовательность

Начнем с того, что бытовой инфракрасный обогреватель работает от сети. переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Это означает, что в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее несколько схем. Терморегулятор встроен в эту цепь, то есть устанавливается между машиной и нагревателем.

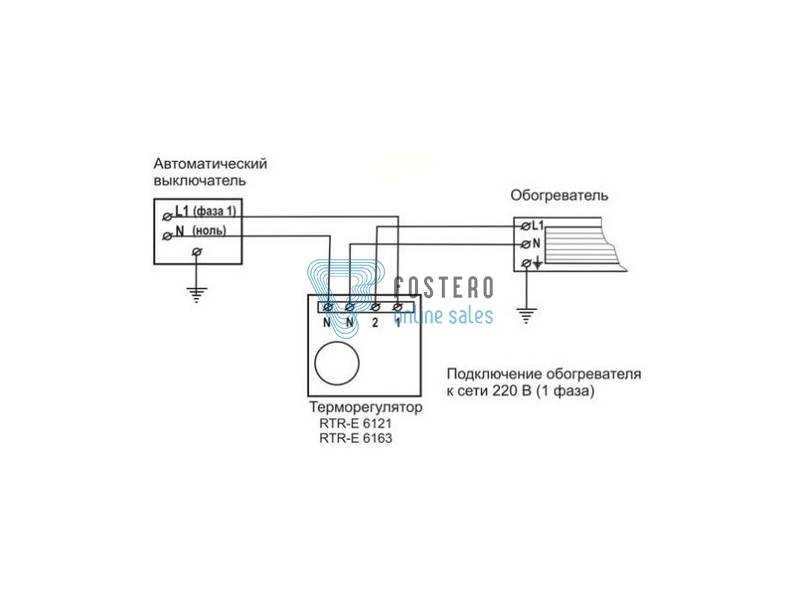

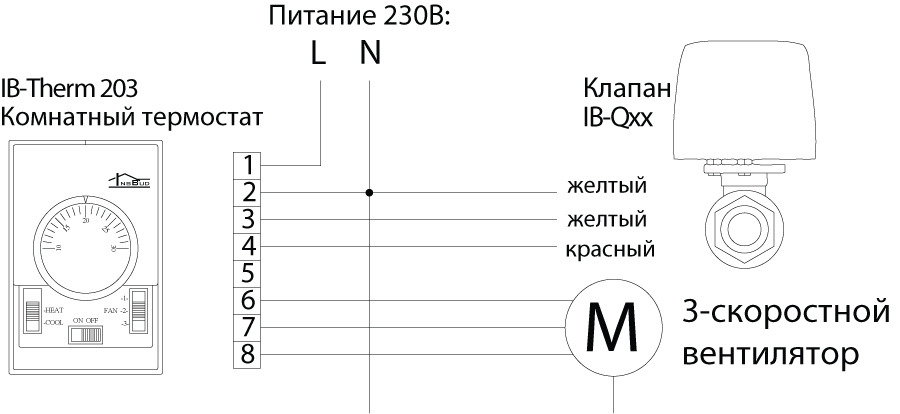

Вариант №1 — нормальное подключение

Стандартные термостаты имеют четыре клеммы — две входные (ноль и фаза) и два выхода (ноль и фаза). Для создания цепи от щитка через автомат протягивают два провода, которые соединяют ноль и фазу. А от терморегулятора через выходные клеммы тянутся два провода к ИК-блоку. Фактически получается последовательное подключение всех устройств из сети.

Если схема подключения включает не один отопительный прибор, а несколько (чаще два), то в любом случае можно использовать один терморегулятор. Для этого автомат и терморегулятор соединяются проводами так же, как и в предыдущем случае. Но 4 провода проложены от выходных клемм к каждому обогревателю отдельно. Так вы получите параллельное соединение.

Хотя можно использовать последовательное соединение. При этом один провод будет идти от клемм терморегулятора к первому ТЭНу, а от него ко второму. И так далее в той же последовательности.

Есть еще вариант простого подключения, когда фазный провод от автомата протягивается к ТЭНу, а нулевой провод подключается через терморегулятор. Это не лучший способ, ведь термостат может работать некорректно. Хотя в некоторых ситуациях нельзя использовать ничего, кроме этой опции.

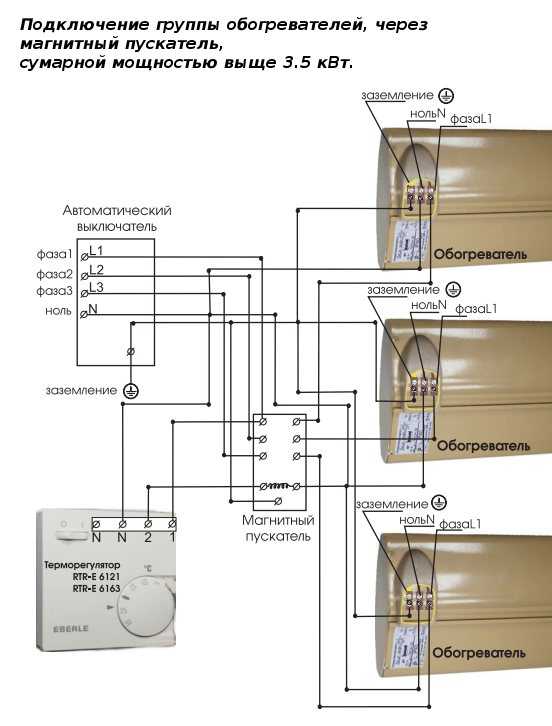

Схема №2

Схема термостата

Данная схема позволяет управлять большим количеством ИК обогревателей или одним обогревателем промышленного типа. Это потребует установки дополнительного элемента – магнитного пускателя. Это коммутационное устройство работает в автоматическом режиме для включения и выключения электроустановок большой мощности.

Схем подключения в данном случае очень много. Давайте рассмотрим один из них — самый простой. Для этого в развязку №1 между термостатом и нагревательным прибором встраивается магнитный пускатель. От выходных клемм терморегулятора два провода ведут к пускателю, а от него к инфракрасному нагревательному элементу.

Заключение по теме

Схем подключения инфракрасного обогревателя через терморегулятор очень много. Если вы не электрик, то не советуем вам с ними связываться. Не стоит лезть в места, где особое внимание уделяется процессам безопасности. Конечно, любой инженер или техник во всем этом разберется без проблем. Но вам придется применить максимум знаний и умений, а также потребуются навыки работы с инструментами.
