Схема подключения терморегулятора к обогревателю: Как правильно подключить терморегулятор к инфракрасному обогревателю

Содержание

Подключение терморегулятора EBERLE-6121 к действующей розетке 220В

ПРОСТОЙ СПОСОБ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА EBERLE-6121 (монтажный) к действующей розетке 220В.

     Для минимизации монтажных работ при подключении терморегулятора при эксплуатации обогревателя МКТЭН (или нескольких обогревателей) с целью регулировки температуры воздуха в помещении, можно подсоединить терморегулятор EBERLE-6121 к уже имеющейся розетке 220В  (потребуется относительно небольшой кусок 2-х жильного электрического провода необходимого сечения от розетки до терморегулятора, который будет находиться  на высоте 1,5 метра от уровня пола). В розетку электроэнергия будет подаваться через терморегулятор в зависимости от температуры воздуха в помещении. Включенный в эту розетку обогреватель МКТЭН будет работать и нагревать воздух в помещении до той температуры, которая задана на терморегуляторе. При нагреве воздуха до заданной температуры, терморегулятор прекратит подачу электроэнергии, и соответственно, обогреватель отключится. После того, как температура воздуха опустится на градус-полтора ниже заданной, терморегулятор возобновит подачу электроэнергии в розетку и обогреватель снова начнет нагревать воздух в помещении. В эту розетку, оборудованную терморегулятором, можно включить несколько обогревателей МКТЭН, например, через тройник, но нужно обязательно проконсультироваться со специалистом-электриком по поводу соответствия сечения электрической проводки и подключаемой нагрузки, из расчета, что мощность одного обогревателя МКТЭН составляет 0,5 кВт, двух обогревателей 1,0 кВт, трех обогревателей 1,5 кВт и т.д.

Рекомендуется на один терморегулятор подключать не более 6 обогревателей МКТЭН.

Рисунок 1.
Выбираем розетку 220В, к которой планируем подключить терморегулятор.



Рисунок 2.
Примерная схема подключения терморегулятора к розетке 220В. Фаза приходит к розетке через терморегулятор (гнёзда 1 и 2). В данной схеме терморегулятор производит подачу  (прекращает подачу) электроэнергии к розетке, в зависимости от температуры воздуха в помещении. Подача электроэнергии прекратится, когда воздух в помещении прогреется до установленной на терморегуляторе температуры и возобновится, когда температура воздуха в помещении опустится на 1-2 градуса ниже установленной.

Рисунок 3.
Крепим терморегулятор на высоте 1,5 метра от уровня пола. Отсоединяем в розетке фазу, подсоединяем фазу к одному из жил двухжильного провода с помощью винтовых клемм. Вторую жилу присоединяем к розетке. Отмеряем необходимую длину провода от розетки до терморегулятора. В терморегуляторе одну жилу подключаем в гнездо 1, а другую в гнездо 2.

Рисунок 4.
После подключения терморегулятора к розетке, включаем вилку обогревателя в розетку и устанавливаем на терморегуляторе желаемую температуру воздуха. Если нужно включить два или три обогревателя, то подключаем через двойник (тройник) или устанавливаем двойную (тройную) розетку.



Схема подключения инфракрасного обогревателя через терморегулятор: возможная разводка проводов

Подключение терморегулятора

Современные технологии управления собственным жилищем позволяют не только получить «умный дом», но и прилично сэкономить.

Прежде всего это касается потребления топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого надо к ИК-нагревателям установить терморегулятор. Он будет регулировать потребление тока за счет снижения температурного режима внутри помещений. Современный рынок электронных КИП предлагает большой модельный ряд подобных приборов. Поэтому вопрос, как правильно выбрать схему подключения инфракрасного обогревателя через терморегулятор — один из самых актуальных.

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

  • Механические.
  • Электронные.

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

  • Переключатель — с его помощью устанавливается необходимая температура.
  • Кнопка для включения прибора.
  • Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

  1. Высота установки — 1,5 м.
  2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
  3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
  4. В каждом помещении устанавливается всего один терморегулятор.

Схемы подключения

Последовательность действий

Начнем с того, что бытовой инфракрасный обогревательный прибор работает от сети переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Значит, в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее, несколько схем. Терморегулятор встраивается в эту схему, то есть устанавливается между автоматом и обогревателем.

Вариант №1 — обычное подключение

В стандартных термостатах есть четыре клеммы — две входные (ноль и фаза) и две выходные (ноль и фаза). Для создания схемы от щитка через автомат протягиваются два провода, которые соединяют ноль и фазу. А от терморегулятора через выводные клеммы проводятся два провода до ИК-агрегата. По сути, получается последовательное подключение всех приборов от сети.

Если схема подсоединения включает в себя не один нагревательный прибор, а несколько (чаще два), то в любом случае можно использовать один термостат. Для этого проводами соединяются автомат и термостат точно так же, как и в предыдущем случае. А вот от выходных клемм отводятся 4 провода на каждый нагреватель отдельно. Так что получается параллельное подключение.

Хотя можно использовать и последовательное соединение. В таком случае от клемм терморегулятора будет отходить по одному проводу к первому обогревателю, а от него — ко второму. И так далее в той же последовательности.

Есть еще один вариант простого подключения, когда провод фазы от автомата протягивается к нагревательному элементу, а провод нуля соединяется через термостат. Это не лучший способ, поскольку терморегулятор может работать не совсем корректно. Хотя в некоторых ситуациях кроме этой варианта ничего другого использовать невозможно.

Схема №2

Схема термостата

Эта схема позволяет контролировать большое количество нагревательных ИК-приборов или один нагреватель промышленного типа. Для нее потребуется установка дополнительного элемента — магнитного пускателя. Этот коммутационный аппарат работает в автоматическом режиме на включение и выключение электрических агрегатов большой мощности.

Схем подсоединения в таком случае очень много. Давайте рассмотрим одну из них — самую простую. Для этого в развязку №1 между терморегулятором и нагревательным аппаратом встраивается магнитный пускатель. От выходящих клемм на термическом регуляторе отводятся два провода до пускателя, а от него — до инфракрасного нагревательного элемента.

Заключение по теме

Схем подсоединения инфракрасного обогревательного прибора через термостат достаточно много. Если вы не электрик, то не советуем ими заниматься. Не стоит лезть туда, где процессам безопасности уделяется особе внимание. Конечно, любой инженер или техник во всем этом разберется без проблем. Но придется приложить максимум знаний и умений, да еще потребуются навыки работы с инструментами.

Подключение терморегулятора к обогревателю Nobo

Терморегулятор, термостат, регулятор температуры и некоторые схожие названия описывают один и тот же элемент из системы управления обогревательными приборами. В частности, термостат является неотъемлемым элементом почти любого обогревателя. Назначение всех термостатов – каким-либо образом зафиксировать необходимую температуру, и поддерживать ее каким-либо способом.

Можно классифицировать все терморегуляторы по следующим параметрам:

1. По принципу регулирования температуры:

  • механические;
  • электронные.
2. По способу соединения с обогревателем:
  • съемные;
  • несъемные.
3. По расположению:
  • на самом обогревателе;
  • выносные.
4. По способу управления
  • проводные;
  • радиоуправляемые;
  • самопрограммируемые.

Давайте попробуем разобраться в каждой отдельной модели.

В век компьютерных технологий механические терморегуляторы – наиболее простой способ регулирования температуры. Такие термостаты имеют ползунок или колесико, с помощью которого устанавливается необходимое значение температуры и обогреватель поддерживает такую температуру. Особенностью обогревателей с механическим термостатом является отсутствие точной градуировки значения температур на корпусе термостата, и поэтому установить точное значение температуры, например, 21С, невозможно. Данное значение может колебаться в пределах ± 1С, а в некоторых случаях и больше. Не всем потребителям такая точность регулировки нравится.

Часто люди хотят видеть конкретное числовое значение заданной температуры. В этом случае следует приобретать обогреватель со встроенным или съемным терморегулятором, который имеет дисплей, и где с помощью кнопок устанавливается необходимое значение температуры – это электронный термостат. Данное значение высвечивается на дисплее. Терморегулятор с электронным управлением значительно дороже, чем с механической регулировкой. Хочется отметить разночтение в определениях «электронный термостат» или «электронная регулировка температуры».

Выше был описан принцип механической и электронной регулировки температуры. Но способ измерения и обработки сигнала температуры у всех существующих на сегодняшний день терморегуляторов почти один – электронный.

Расположение и подключение термостатов к обогревателям тоже могут быть различными. Самый бюджетный вариант обогревателя имеет встроенный терморегулятор, который можно единоразово снять и заменить на другой. У обогревателей Nobo есть линейка с таким встроенным термостатом - серия Nordic. Более распространенными обогревателями Nobo являются модели со съемными термостатом. Он легко снимается и заменяется. На сегодняшний день все обогреватели серии NFC, NFK, NTE, NTL имеют съемный терморегулятор. Обогреватели со встроенным термостатом дешевле и менее мобильны в системе управления.



Установка термостата тоже может быть разнообразна. Чаще всего он крепится на самом конвекторе независимо от того, является ли он съемным или не съемным. Схема управления обогревателем во всех случаях единая. Значительно реже встречается несколько иная схема работы обогревателя и термостата. Сам терморегулятор располагается в удобном или легкодоступном месте, а обогреватель – в другом месте. При этом терморегулятор управляет работой конвектора или по проводному соединению, или по радиосигналу. И в том и в другом случае температура, которая должна поддерживаться в помещении, выставляется на терморегуляторе.



Компания Nobo особое внимание уделяет способам управления обогревателями и, соответственно, термостатами. В зависимости от требований самого потребителя он может выбрать один из трех существующих способов управления. Самым простым регулированием конвектора Nobo (и не только Nobo) является ручное управление с помощью термостата. Его подключение к обогревателям может осуществляться за счет термостатов: съемного или не съемного, механического или электронного. В любом исполнении потребитель своей рукой устанавливает необходимую температуру, и обогреватель поддерживает ее. Именно поэтому управление называется «ручным». Значение выставленной температуры при таком управлении может быть только одно, но в любой момент оно может быть изменено в ручном режиме.

Более современный и удобный способ на сегодняшний день – установить на обогреватели радиоуправляемые терморегуляторы. На сегодняшний день компания Nobo единственная, которая широко внедряет технологию удаленного управления обогревателями, применяя при этом беспроводную связь. Подключение к конвекторам может осуществляться через съемные или несъемные термостаты. На рынке с трудом можно встретить подобные системы, но они применяют термостаты несъемного типа. Nobo имеет пять типов съемных термостатов, из них три вида радиоуправляемых. Среди них механические и электронные.

Радиоуправляемые терморегуляторы в своей маркировке имеют букву «R» - NCU 1R, NCU 2R, NCU ЕR. Для удаленного управления следует приобрести дополнительное оборудование – блок управления Eco Hub, который подключается к роутеру. В качестве первоначального инструмента управления выступает смартфон или планшет, на который устанавливается, бесплатно, программа Nobo Energy Control. После всех необходимых настроек со смартфона потребитель передает необходимые сигналы по wi-fi роутеру, тот по кабелю связывается с Eco Hub, и уже последний по радиоканалу передает все необходимые режимы работы термостату обогревателя. Если роутер подключить к Интернету, то управление можно осуществлять из любой точки земного шара, где есть Интернет.

Радиоуправляемые термостаты обычно имеют более широкий функционал в отличие от ручных терморегуляторов. Кроме удаленного управления, в программе Nobo Energy Control можно прописывать время включения и выключения конвектора в течение суток, на неделю, с последующим еженедельным повторением. Имеется возможность устанавливать числовое значение нескольких температур (режимов). У обогревателей Nobo 4 режима: комфортный, который соответствует максимальной температуре в помещении, когда там находятся люди; экономичный режим, который соответствует пониженной температуре в помещении, когда там нет людей некоторое время; режим незамерзания (антизамерзания), который соответствует температуре от + 5С до + 8С в помещении, когда там долгое время никого нет; режим «все выключено», который соответствует отключению подачи электричества на обогреватели, а термостаты переходят в спящий режим. К одному блоку управления Eco Hub можно подключить неограниченное количество обогревателей. Расстояние действия радиосигнала от Eco Hub до обогревателя – 100 метров прямой видимости, но при этом каждый их радиоуправляемых термостатов является ретранслятором сигналов от Eco Hub. Такая система удаленного управления пользуется огромным спросом у потребителей, имеющих загородный дом, и в зимнее время, при длительном отсутствии людей, нет необходимости полностью прогревать дом, а при необходимости, в любое время можно связаться с помощью смартфона и произвести все необходимые изменения.

У Nobo имеется еще один способ управления. Его можно назвать промежуточным между ручным управлением и удаленным, это самопрограммируемые термостаты.

Маркировка такого термостата Nobo NCU2T. Он съемный, с электронным управлением и выставлением температуры на дисплее. Для его работы нет необходимости приобретать дополнительное оборудование. На самом термостате производятся все соответствующие настройки, программируется его работа на 24 часа, на 7 дней в неделю, с последующим еженедельным повторением. Есть возможность программировать две любые температуры в течение дня. Все регулировки и изменения в настройках производятся в ручном режиме. По цене такой термостат дешевле, чем радиоуправляемый со всей системой управления, но сложнее в настройках. Если происходит частое и длительное отключение электричества (более суток), то самопрограммируемый термостат сбрасывает все настройки и при появлении электричества начинает работать в хаотичном режиме.

В зависимости от потребностей и финансовых возможностей потребитель может выбрать любой тип термостата Nobo, а при желании легко и быстро сменить термостат и перейти на другой способ регулирования, с ручного на радиоуправляемый или наоборот.

Схема подключения терморегулятора, как подключить термостат. Схема подключения инфракрасного обогревателя через терморегулятор: возможная разводка проводов

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве - термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3. 5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

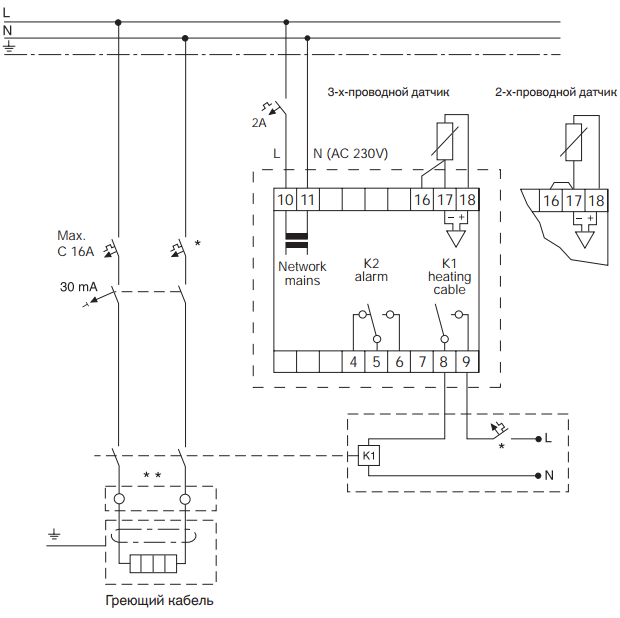

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

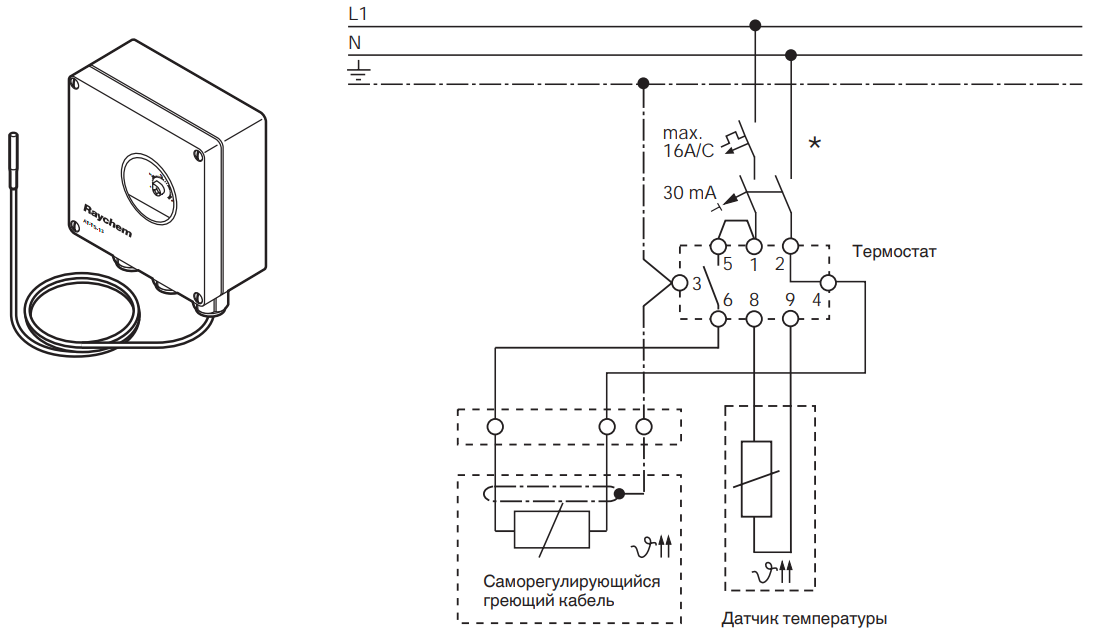

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

Предлагаемый проверенный и неплохо себя зарекомендовавший термостат работает в диапазоне 0 — 100°С. Он осуществляет электронный контроль температуры, коммутируя нагрузку через реле. Схема собрана с использованием доступных микросхем LM35 (датчик температуры), LM358 и TL431.

Схема электрическая термостата

Детали для устройства

  • IC1: LM35DZ температурный датчик
  • IC2: TL431 прецизионный источник опорного напряжения
  • IC3: двойной однополярный ОУ LM358.
  • LED1: 5 мм светодиод
  • В1: PNP транзистор A1015
  • Д1 — Д4: 1n4148 и 1N400x кремниевые диоды
  • ZD1: стабилитрон на 13 В, 400 мВт
  • Подстроечный резистор 2.2 к
  • Р1 — 10к
  • R2 — 4,7 М
  • Р3 — 1. 2 К
  • Р4 — 1к
  • Р5 — 1к
  • Р6 — 33 Ом
  • С1 — 0.1 мкф керамический
  • С2 — 470 мкФ электролитический
  • Реле на 12 В постоянного тока однополюсное двухпозиционное 400 Ω или выше

Устройство выполняет простой, но очень точный тепловой контроль тока, которая может использоваться там, где необходим автоматический контроль температуры. Схема переключает реле в зависимости от температуры, определяемой однокристальным датчиком LM35DZ. Когда LM35DZ обнаруживает температуру выше, чем заданный уровень (установленный регулятором), реле срабатывает. Когда температура падает ниже заданной температуры — реле обесточивается. Таким образом и удерживается нужное значение инкубатора, термостата, системы подогрева дома и так далее. Схема может питаться от любого источника переменного или постоянного тока 12 В, или от автономного аккумулятора. Существует несколько версий датчика температуры LM35:

  • LM35CZ и LM35CAZ (в to-92 корпусе) − 40 — +110C
  • LM35DZ (в to-92 корпус) 0 — 100с.
  • LM35H и LM35AH (в-46 корпус) − 55 — +150C

Принцип работы

Как работает терморегулятор. Основой схемы является температурный датчик, который представляет собой преобразователь градусы — вольты. Выходное напряжение (на выводе 2) линейно изменяется вместе с температурой от 0 В (при нуле) до 1000 мВ (при 100 градусах). Это значительно упрощает расчет цепи, так как нам нужно только обеспечить прецизионный источник опорного напряжения (TL431) и точный компаратор (А1 LM358) с целью построения полной тепловой управляемости коммутатором. Регулятор и резистор задают опорное напряжение (vref) 0 — 1.62 В. Компаратор (А1) сравнивает опорное напряжение vref от (установленного регулятором) с выходным напряжением LM35DZ и решает, следует ли включить или выключить питание реле. Цель резистора R2 создать гистерезис, который помогает предотвратить дребезг реле. Гистерезис обратно пропорционален значению R2.

Настройка

Никаких специальных приборов требуется. Например, чтобы установить 70С срабатывания подключите цифровой вольтметр или мультиметр через тестовые точки "ТР1" и "масса". Отрегулируйте vr1, пока не получите точное значение 0,7 В на вольтметре. Другой вариант схемы, с использованием микроконтроллера, смотрите .

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
- клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» - подключается последовательно провод, идущий от клеммы «4» или «5».
- клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

СХЕМЫ ТЕРМОРЕГУЛЯТОРОВ

Существует большое количество электрических принципиальных схем, которые могут поддерживать желаемую заданную температуру с точностью до 0,0000033 °С. Эти схемы включают коррекцию при отклонении от установленного значения температуры, пропорциональное, интегральное и дифференциальное регулирование.
В регуляторе для электроплиток (рис. 1.1) используется позистор (терморезистор с положительным температурным коэффициентом сопротивления или ТКС) типа К600А фирмы Allied Electronics, встроенный в кухонную плиту, чтобы поддерживать идеальную температуру варки. Потенциометром можно регулировать запуск семисторного регулятора и, соответственно, включение или выключение нагревательного элемента. Устройство предназначено для работы в электрической сети с напряжением 115 В. При включении устройства в сеть напряжением 220 В необходимо использовать другой питающий трансформатор и семистор.

Рисунок 1.1 Регулятор температуры электроплиты

Таймер LM122 производства компании National используется как дозирующий терморегулятор с оптической развязкой и синхронизацией при прохождении питающего напряжения через нуль. Установкой резистора R2 (рис. 1.2) задается регулируемая позистором R1 температура. Тиристор Q2 подбирается из расчета подключаемой нагрузки по мощности и напряжению. Диод D3 определен для напряжения 200 В. Резисторы R12, R13 и диод D2 реализуют управление тиристором при прохождении питающего напряжения через нуль.


Рисунок 1.2 Дозирующий регулятор мощности нагревателя

Простая схема (рис. 1.3) с переключателем при переходе питающего напряжения через нуль на микросхеме СА3059 позволяет регулировать включение и выключение тиристора, который управляет катушкой нагревательного элемента или реле для управления электро- или газовой печью. Переключение тиристора происходит при малых токах. Измерительное сопротивление NTC SENSOR обладает отрицательным температурным коэффициентом. Резистором Rp устанавливается желаемая температура.


Рисунок 1.3 Схема терморегулятора с комутацией нагрузки при переходе питания через ноль.

Устройство (рис. 1.4) обеспечивает пропорциональное регулирование температуры небольшой маломощной печи с точностью до 1 °С относительно температуры, заданной с помощью потенциометра. В схеме используется стабилизатор напряжения 823В, который питается, как и печь, от того же источника напряжением 28 В. Для задания величины температуры должен использоваться 10-оборотный проволочный потенциометр. Мощный транзистор Qi работает в режиме насыщения или близко к этому режиму, однако радиатор для охлаждения транзистора не требуется.


Рисунок 1.4 Схема терморегулятора для низковольтного нагревателя

Для управления семистором при переходе питающего напряжения через нуль используется переключатель на микросхеме SN72440 от фирмы Texas Instruments. дают напряжение на выводах А и В, которое пропорционально разнице температуры. Потенциометром регулируется ток смещения, который соответствует предварительно устанавливаемой области смещения температуры. Низкое выходное напряжение моста усиливается операционным усилителем MCI741 производства фирмы Motorola до 30 В при изменении напряжения на входе на 0,3 мВ. Буферный транзистор добавлен для подключения нагрузки с помощью реле.


Рисунок 1.6 Регулятор температуры с датчиком на диоде

Температура по шкале Фаренгейта. Для перевода температуры из шкалы Фаренгейта в шкалу Цельсия нужно от исходного числа отнять 32 и умножить результат на 5/9/

Позистор RV1 (рис. 1.7) и комбинация из переменного и постоянного резисторов образуют делитель напряжения, поступающего с 10-вольтового диода Зенера (стабилитрона). Напряжение с делителя подается на однопереходный транзистор. Во время положительной полуволны напряжения сети на конденсаторе возникает напряжение пилообразной формы, амплитуда которого зависит от температуры и установки сопротивления на потенциометре номиналом 5 кОм. Когда амплитуда этого напряжения достигает отпирающего напряжения однопереходного транзистора, он включает тиристор, который и подает напряжение на нагрузку. Во время отрицательной полуволны переменного напряжения тиристор выключается. Если температура печи низка, то тиристор открывается в полуволне раньше и производит больший нагрев. Если предварительно установленная температура достигнута, то тиристор открывается позже и производит меньший нагрев. Схема разработана для использования в устройствах с температурой окружающей среды 100 °F.


Рисунок 1.7 Терморегулятор для хлебопечки

Простой регулятор (рис. 1.8), содержащий измерительный мост с термистором и два операционных усилителя, регулирует температуру с очень высокой точностью (до 0,001 °С) и большим динамическим диапазоном, что необходимо при быстрых изменениях условий окружающей среды.


Рисунок 1.8 Схема терморегулятора повышенной точности

Устройство (рис. 1.9) состоит из симистора и микросхемы, которая включает в себя источник питания постоянного тока, детектор перехода питающего напряжения через нуль, дифференциальный усилитель, генератор пилообразного напряжения и выходной усилитель. Устройство обеспечивает синхронное включение и выключение омической нагрузки. Управляющий сигнал получается при сравнении напряжения, получаемого от чувствительного к температуре измерительного моста из резисторов R4 и R5 и резистора с отрицательным температурным коэффициентом R6, а также резисторов R9 и R10 в другой цепи. Все необходимые функции реализованы в микросхеме ТСА280А фирмы Milliard. Показанные значения действительны для симистора с током управляющего электрода 100 мА, для другого симистора значения номиналов резисторов Rd, Rg и конденсатора С1 должны изменяться. Пределы пропорционального регулирования могут устанавливаться с помощью изменения значения резистора R12. При проходе через нуль напряжения сети симистор будет переключаться. Период колебаний пилообразной формы составляет примерно 30 сек и может устанавливаться изменением емкости конденсатора С2.

Представленная простая схема (рис. 1.10) регистрирует разницу температур двух объектов, нуждающихся в использовании регулятора. Например, для включения вентиляторов, выключения нагревателя или для управления клапанами смесителей воды. Два недорогих кремниевых диода 1N4001, установленные в мост сопротивлений, используются как датчики. Температура пропорциональна напряжению между измерительным и опорным диодом, которое подается на выводы 2 и 3 операционного усилителя МС1791. Так как при разнице температур с выхода моста поступает только примерно 2 мВ/°С, то необходим операционный усилитель с высоким усилением. Если для нагрузки требуется более 10 мА, то необходим буферный транзистор.

Рисунок 1.10 Схема терморегулятора с измерительным диодом

При падении температуры ниже установленного значения разность напряжений, на измерительном мосте с терморезистором, регистрируется дифференциальным операционным усилителем, который открывает буферный усилитель на транзисторе Q1 (рис. 1.11) и усилитель мощности на транзисторе Q2. Рассеиваемая мощность транзистора Q2 и его нагрузки резистора R11 обогревают термостат. Терморезистор R4 (1D53 или 1D053 от фирмы National Lead) имеет номинальное сопротивление 3600 Ом при 50 °С. Делитель напряжения Rl-R2 уменьшает входной уровень напряжения до необходимого значения и способствует тому, что терморезистор работает при малых токах, обеспечивающих малый разогрев. Все цепи моста, за исключением резистора R7, предназначенного для точной регулировки температуры, находятся в конструкции термостата.


Рисунок 1.11 Схема терморегулятора с измерительным мостом

Схема (рис. 1.12) осуществляет линейное регулирование температуры с точностью до 0,001 °С, с высокой мощностью и высокой эффективностью. Источник опорного напряжения на микросхеме AD580 питает мостовую схему преобразователя температуры, в которой платиновый измерительный резистор (PLATINUM SENSOR) работает в качестве датчика. Операционный усилитель AD504 усиливает выходной сигнал моста и управляет транзистором 2N2907, который, в свою очередь, управляет синхронизируемым с частотой 60 Гц генератором на однопереходном транзисторе. Этот генератор питает управляющий электрод тиристора через развязывающий трансформатор. Предварительная установка способствует тому, что тиристор включается в различных точках переменного напряжения, что необходимо для точной регулировки нагревателя. Возможный недостаток - возникновение помех высокой частоты, т. к. тиристор переключается посреди синусоиды.


Рисунок 1.12 Тиристорный терморегулятор

Узел управления мощного транзисторного ключа (рис. 1.13) для нагрева инструментов мощностью 150 Вт использует отвод на нагревательном элементе, чтобы принудить переключатель на транзисторе Q3 и усилитель на транзисторе Q2 достичь насыщения и установить малую рассеиваемую мощность. Когда на вход транзистора Qi поступает положительное напряжение, транзистор Qi открывается и приводит транзисторы Q2 и Q3 в открытое состояние. Ток коллектора транзистора Q2 и базовый ток транзистора Q3 определяются резистором R2. Падение напряжения на резисторе R2 пропорционально напряжению питания, так что управляющий ток обладает оптимальным уровнем для транзистора Q3 при большом диапазоне напряжения.


Рисунок 1.13 Ключ для низковольтного терморегулятора

Операционный усилитель СА3080А производства фирмы RCA (рис. 1.14) включает вместе термопару с переключателем, срабатывающем при проходе питающего напряжения через нуль и выполненным на микросхеме СА3079, который служит как триггер для симистора с нагрузкой переменного напряжения. Симистор нужно подбирать Под регулируемую нагрузку. Напряжение питания для операционного усилителя некритично.


Рисунок 1.14 Терморегулятор на термопаре

При использовании фазового управления симистором ток нагрева сокращается постепенно, если происходит приближение к установленной температуре, что предотвращает большое отклонение от установленного значения. Сопротивление резистора R2 (рис. 1.15) регулируется так, чтобы транзистор Q1 при желаемой температуре был закрыт, тогда генератор коротких импульсов на транзисторе Q2 не функционирует и таким образом симистор больше не открывается. Если температура понижается, то сопротивление датчика RT увеличивается и транзистор Q1 открывается. Конденсатор С1 начинает заряжаться до напряжения открывания транзистора Q2, который лавинообразно открывается, формируя мощный короткий импульс, выполняющий включение симистора. Чем больше открывается транзистор Q1, тем быстрее заряжается емкость С1 и симистор в каждой полуволне переключается раньше и, вместе с тем, в нагрузке возникает большая мощность. Пунктирной линией представлена альтернативная схема для регулирования двигателя с постоянной нагрузкой, например с вентилятором. Для работы схемы в режиме охлаждения резисторы R2 и RT нужно поменять местами.


Рисунок 1.15 Терморегулятор для отопления

Пропорциональный терморегулятор (рис. 1.16) использующий микросхему LM3911 от фирмы National, устанавливает постоянную температуру кварцевого термостата на уровне 75 °С с точностью ±0,1 °С и улучшает стабильность кварцевого генератора, который часто используется в синтезаторах и цифровых счетчиках. Отношение импульс/пауза прямоугольного импульса на выходе (отношение времени включения/выключения) изменяется в зависимости от температурного датчика в ИС и напряжения на инверсном входе микросхемы. Изменения продолжительности включения микросхемы изменяют усредненный ток включения нагревательного элемента термостата таким образом, что температура приводится к заданной величине. Частота прямоугольного импульса на выходе ИС определяется резистором R4 и конденсатором С1. Оптрон 4N30 открывает мощный составной транзистор, у которого в цепи коллектора имеется нагревательный элемент. Во время подачи положительного прямоугольного импульса на базу транзисторного ключа последний переходит в режим насыщения и подключает нагрузку, а при окончании импульса отключает ее.


Рисунок 1.16 Пропорциональный терморегулятор

Регулятор (рис. 1.17) поддерживает температуру печи или ванны с высокой стабильностью на уровне 37,5 °С. Рассогласование измерительного моста регистрируется измерительным операционным усилителем AD605 с высоким коэффициентом подавления синфазной составляющей, низким дрейфом и симметричными входами. Составной транзистор с объединенными коллекторами (пара Дарлингтона) осуществляет усиление тока нагревательного элемента. Транзисторный ключ (PASS TRANSISTOR) должен принимать всю мощность, которая не подводится к нагревательному элементу. Чтобы справляться с этим, большая схема следящей системы подключается между точками "А” и "В", чтобы установить постоянно 3 В на транзисторе без учета напряжения, требуемого для нагревательного элемента. Выходной сигнал операционного усилителя 741 сравнивается в микросхеме AD301A с напряжением пилообразной формы, синхронным с напряжением сети частотой 400 Гц. Микросхема AD301A работает как широтно-импульсный модулятор, включающий транзисторный ключ 2N2219-2N6246. Ключ предоставляет управляемую мощность конденсатору емкостью 1000 мкФ и транзисторному ключу (PASS TRANSISTOR) терморегулятора.


Рисунок 1.17 Высоточный терморегулятор

Принципиальная схема терморегулятора, срабатывающего при проходе напряжения сети через нуль (ZERO-POINT SWITCH) (рис. 1.18), устраняет электромагнитные помехи, которые возникают при фазовом управлении нагрузкой. Для точного регулирования температуры электронагревательного прибора используется пропорциональное включение/выключение семистора. Схема, справа от штриховой линии, представляет собой переключатель, срабатывающий при проходе через нуль питающего напряжения, который включает симистор почти непосредственно после прохода через нуль каждой полуволны напряжения сети. Сопротивление резистора R7 устанавливается таким, чтобы измерительный мост в регуляторе был уравновешен для желаемой температуры. Если температура превышена, то сопротивление позистора RT уменьшается и открывается транзистор Q2, который включает управляющий электрод тиристора Q3. Тиристор Q3 включается и замыкает накоротко сигнал управляющего электрода" симистора Q4 и нагрузка отключается. Если температура понижается, то транзистор Q2 закрывается, тиристор Q3 отключается, а к нагрузке поступает полная мощность. Пропорционального управления достигают подачей пилообразного напряжения, формируемого транзистором Q1, через резистор R3 на цепь измерительного моста, причем период пилообразного сигнала - это сразу 12 циклов частоты сети. От 1 до 12 этих циклов могут вставляться в нагрузку и, таким образом, мощность может модулироваться от 0-100% с шагом 8 %.


Рисунок 1.18 Терморегулятор на симисторе

Схема устройства (рис. 1.19) позволяет оператору устанавливать верхние и нижние границы температуры для регулятора, что бывает необходимо при продолжительных тепловых испытаниях свойств материала. Конструкция переключателя дает возможность для выбора способов управления: от ручного до полностью автоматизированных циклов. С помощью контактов реле К3 управляют двигателем. Когда реле включено, двигатель вращается в прямом направлении с целью повышения температуры. Для понижения температуры направление вращения двигателя меняется на противоположное. Условие переключения реле К3 зависит от того, какое из ограничительных реле было включено последним, К\ или К2. Схема управления проверяет выход программатора температуры. Этот входной сигнал постоянного тока будет уменьшен резисторами и R2 максимально на 5 В и усилен повторителем напряжения А3. Сигнал сравнивается в компараторах напряжения Aj и А2 с непрерывно изменяющимся эталонным напряжением от 0 до 5 В. Пороги компараторов предварительно устанавливаются 10-оборотными потенциометрами R3 и R4. Транзистор Qi закрыт, если сигнал на входе ниже опорного сигнала. Если входной сигнал превосходит опорный сигнал, то транзистор Qi отрывается и возбуждает катушку реле К, верхнего предельного значения.


Рисунок 1.19

Пара преобразователей температуры LX5700 от фирмы National (рис. 1.20) выдает выходное напряжение, которое пропорционально разнице температуры между обоими преобразователями и используется для измерения градиента температуры в таких процессах, как, например, распознавание отказа вентилятора охлаждения, распознавание движения охлаждающего масла, а также для наблюдения за другими явлениями в охлаждающих системах. С измерительным преобразователем, находящимся в горячей среде (вне охлаждающей жидкости или в покоящемся воздухе более 2 мин), 50-омный потенциометр должен устанавливаться таким образом, чтобы выход выключался. Тогда как с преобразователем в прохладной среде (в жидкости или в подвижном воздухе продолжительностью 30 сек) должно находиться положение, при котором выход включается. Эти установки перекрываются между собой, но окончательная установка между тем дает в итоге достаточно стабильный режим.


Рисунок 1.20 Схема детектора температур

В схеме (рис. 1.21) используется высокоскоростной изолированный усилитель AD261K для высокоточного регулирования температуры лабораторной печи. Многодиапазонный мост содержит датчики с сопротивлением от 10 Ом до 1 мОм с делителями Кельвина-Варлея (Kelvin-Varley), которые используются для предварительного выбора точки управления. Выбор точки правления осуществляется с помощью переключателя на 4 положения. Для питания моста допускается применение неинвертирующего стабилизируемого усилителя AD741J, не допускающего синфазной погрешности напряжения. Пассивный фильтр на 60 Гц подавляет помехи на входе усилителя AD261K, который питает транзистор 2N2222A. Далее питание поступает на пару Дарлингтона и подводится 30 В к нагревательному элементу.

Измерительный мост (рис. 1.22) образуется позистором (резистором с положительным температурным коэффициентом) и резисторами Rx R4, R5, Re. Сигнал, снимаемый с моста, усиливается микросхемой СА3046, которая в одном корпусе содержит 2 спаренных транзистора и один отдельный выходной транзистор. Положительная обратная связь через резистор R7 предотвращает пульсации, если достигнута точка переключения. Резистором R5 устанавливается точная температура переключения. Если температура опускается ниже установленного значения, то реле RLA включается. Для противоположной функции должны меняться местами только позистор и Rj. Значение резистора Rj выбирается так, чтобы приблизительно достичь желаемой точки регулировки.


Рисунок 1.22 Регулятор температуры с позистором

Схема регулятора (рис. 1.23) добавляет множество стадий опережающего сигнала к нормально усиленному выходу температурного датчика LX5700 от фирмы National, чтобы, по меньшей мере, частично компенсировать измерительные задержки. Коэффициент усиления по постоянному напряжению операционного усилителя LM216 будет установлен на значение, равное 10, с помощью резисторов с сопротивлением 10 и 100 мОм, что дает в итоге 1 В/°С на выходе операционного усилителя. Выход операционного усилителя активирует оптрон, который управляет обычным терморегулятором.


Рисунок 1.23 Терморегулятор с оптроном

Схема (рис. 1.24) используется для регулирования температуры в установке промышленного отопления, работающей на газе и обладающей высокой тепловой мощностью. Когда операционный усилитель-компаратор AD3H переключается при требуемой температуре, то запускается одновйбратор 555, выходной сигнал которого открывает транзисторный ключ, а следовательно, включает газовый вентиль и зажигает горелку отопительной системы. По истечении одиночного импульса горелка выключается, несмотря на состояние выхода операционного усилителя. Постоянная времени таймера 555 компенсирует задержки в системе, при которой нагрев выключается, прежде чем датчик AD590 достигает точки переключения. Позистор, включенный во времязадающую цепь одновибратора"555, компенсирует изменения постоянной времени таймера из-за изменений температуры окружающей среды. При включении питания во время процесса запуска системы сигнал, формируемый операционным усилителем AD741, минует таймер и включает нагрев отопительной системы, при этом схема имеет одно устойчивое состояние.


Рисунок 1.24 Коррекция перегрузки

Все компоненты терморегулятора находятся на корпусе кварцевого резонатора (рис. 1.25), таким образом, максимальная рассеиваемая мощность резисторов 2 Вт служит для того, чтобы поддерживать температуру в кварце. Позистор имеет при комнатной температуре сопротивление около 1 кОм. Типы транзистора некритичны, но должны иметь низкие токи утечки. Ток позистора примерно от 1 мА должен быть гораздо больше, чем ток базы 0,1 мА транзистора Q1. Если в качестве Q2 выбрать кремниевый транзистор, то нужно повысить 150-омное сопротивление до 680 Ом.


Рисунок 1.25

В мостовой схеме регулятора (рис. 1.26) используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор. В холодном состоянии сопротивление датчика менее 500 Ом, при этом выход операционного усилителя приходит в насыщение и дает положительный сигнал на выходе, который открывает мощный транзистор и нагревательный элемент начинает греться. По мере нагревания элемента растет и сопротивление датчика, которое возвращает мост в состояние уравновешивания, и нагрев выключается. Точность достигает 0,01 °С.


Рисунок 1.26 Регулятор температуры на компараторе

Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

  1. Разновидности терморегуляторов и их характеристики
  2. Критерии выбора термостата
  3. Схемы подключения
  4. Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

  • Точность регулирования температуры высокая (в пределах ±0,5°).
  • Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
  • К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

Что учесть при выборе термостата?

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Марка Серия Тип термостата Диапазон регулирования, °C Точность настройки, °C Ток, А Розничная цена, рубли
Eberle INSTAT+ 3R электронный 5 – 30 0,5 10 5 270
3563 эл/механический от 0 до +35 1 16 970
6121 850
6163 10 1 080
Zilon ZA-1 10 – 30 1,5 16 980
AOX Т25 1 880
Тerneo rol 0 – 35 1 240
Ballu ВМТ1 10 – 30 1,5 10 690
Е91 программируемый от +5 до + 95 0,5 16 2 380
Frontier TH-920D 5 – 35 4 560

Дата: 17 мая 2016

Схемы подключения механических терморегуляторов (термостатов)

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Бытовые механические терморегуляторы

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
- клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» - подключается последовательно провод, идущий от клеммы «4» или «5».
- клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

Как подключить терморегулятор к инфракрасному обогревателю через розетку

Главная » Разное » Как подключить терморегулятор к инфракрасному обогревателю через розетку

Терморегулятор для обогревателя, как правильно подключить?

Содержание статьи

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

  • если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
  • лучше располагать регулятор от пола на высоте в 150 сантиметров;
  • монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
  • если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
  • подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

  • когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
  • когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Модель с выносным датчиком

Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.

В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.

В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.

Подключение терморегуляторов к инфракрасным электрообогревателям

Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства.

Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения.

Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.

Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей.

Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.

Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов.

Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.

Как установить инфракрасные нагревательные панели

Размещение инфракрасных нагревательных панелей является ключевым моментом

Если вы приобрели или собираетесь приобрести инфракрасные обогреватели, важно понимать, где их размещать, для получения наилучших результатов.

Инфракрасные нагревательные панели работают не так, как обычные конвекционные нагреватели, которые нагревают воздух. Вместо этого панели излучают инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не попадает в твердый объект, который, в свою очередь, поглощает инфракрасное излучение и затем нагревается.Не путайте инфракрасный свет с вредным ультрафиолетовым светом, который находится по другую сторону светового спектра - инфракрасный свет на 100% безопасен.

Главное помнить, что если инфракрасное излучение заблокировано до того, как оно достигнет пункта назначения, то объект не нагреется. В результате, чтобы получить максимальную отдачу от нагревательной панели, в идеале ее следует разместить в центре комнаты. Или, если у вас большая площадь и вы получаете несколько панелей, то они должны быть равномерно распределены в этом пространстве.Панели должны располагаться над местами для сидения, чтобы их не затеняли, поэтому наиболее популярным является размещение на потолке.

Распределение лучей инфракрасного обогревателя

Когда панель размещается на стене или потолке, инфракрасное излучение распространяется под углами 45 o во всех направлениях. Если они находятся в углу и слишком близко к стене, отличной от той, к которой они прикреплены, то вы будете нагревать небольшую концентрированную область; это не идеально, так как вы будете тратить потенциально полезное тепло.По этой причине крайне важно не располагать панели слишком близко к стенам: лучше «центрировать» их как можно больше.

Панели мощностью 300 и 350 Вт должны располагаться на расстоянии не менее 0,5 м (1,5 фута) от пола, а более крупные панели (обычно более 600 Вт) должны находиться на расстоянии не менее 1,5 м (5 футов). Когда панели включены, они будут излучать инфракрасное излучение на расстояние до 3 м (10 футов). Если у вас более высокие потолки, позвоните нам, и мы обсудим подходящие модели для использования в этом случае.

Если вы устанавливаете панели на стены, то постарайтесь расположить их как можно выше. Если расположить их слишком низко, мебель почти наверняка будет блокировать инфракрасное излучение, что ограничит их нагрев.

Для панелей меньшего размера мы рекомендуем их высоту не менее 1,0 м (более 3 футов), а для панелей большего размера - 2,0 м (от 6 до 7 футов). Как и у ваших радиаторов, температура поверхности панелей достигает примерно 80 o ° C, поэтому не прикасайтесь к ним и не располагайте предметы слишком близко к ним.

Процесс установки

Все наши панели поставляются с британской вилкой, так что вы можете просто подключить и работать, но мы рекомендуем, если это возможно, подключить их к электрической цепи. Это позволяет вам использовать соответствующий выключатель (например, выключатель света) для их включения. Это также означает, что вы можете установить интеллектуальную систему отопления для оптимальной эффективности. Мы настоятельно рекомендуем профессиональную установку и подключение панелей к вашей электрической системе электриком, имеющим квалификацию Part P.

Что касается самих установок, мы ожидаем, что большинство клиентов обратятся за советом и опытом к квалифицированному электрику, отвечающему за часть P, который подключит устройства к термостату и монтажной плате.Вы можете узнать, имеет ли ваш электрик квалификацию Part P, просмотрев его данные в Реестре компетентных лиц.

Инфракрасные панели всегда имеют рамку сзади, что позволяет легко прикрепить их к стене. Это означает, что панели будут находиться на расстоянии 1-2 см от стены.

Хотя панели излучают тепло своей передней поверхностью (которая нагревается), технология отражателя гарантирует, что тепло не будет излучаться сзади.То, что они сидят подальше от стены, тоже помогает в этом отношении.

Большинство продаваемых панелей должны поставляться с винтами и креплениями для крепления панелей к стене или крыше. Тем не менее, мы рекомендуем попросить электрика закрепить их на месте и подключить их к электросети, а не просто пропустить через существующую розетку.

Когда панели подключены к электросети, им требуется около 90 секунд, чтобы нагреться до полной интенсивности, и, поскольку вам не нужно ждать, пока нагреется воздух, вы должны почувствовать их действие очень быстро.Чтобы панели не перегревались, они будут плавно включаться и выключаться по мере необходимости; однако мы рекомендуем установить их с какой-либо формой термостатического контроля, чтобы в комнате не было слишком жарко. Самый простой вариант - это переходник для таймера, однако мы рекомендуем выбрать подходящий термостат и программатор, если у вас есть средства.

Установка осуществляется следующим образом:

    • Отметьте и просверлите четыре отверстия, вставьте дюбели и винты с рым-болтами, которые входят в комплект, примерно на 0.Расстояние от потолка 5 см;
    • Затяните винты и вставьте винты в монтажный профиль на обратной стороне панели.

Тогда при подключении к беспроводному термостату:

    • Подключите постоянный источник питания 240 В к клеммам L и N приемника,
    • Подключите нейтральный (синий) провод инфракрасной панели к клемме нейтрали (N) приемника,
    • Подключите провод под напряжением (коричневый) инфракрасной панели к нормально разомкнутой (NO) клемме приемника,
    • Подключите постоянный провод между клеммами под напряжением (L) и общим (C) в приемнике

Это гарантирует, что при включении питания приемник достигнет панели.Обратите внимание - сами по себе контакты переключателя не находятся под напряжением и поэтому не будут подавать питание непосредственно на панель.

Установка инфракрасных панелей в ванной

Хорошие инфракрасные панели имеют степень защиты IP45 или IP54, что означает, что их также можно использовать в ванных комнатах. Следует иметь в виду, что строительные нормы и правила гласят, что любые электрические установки в ванных комнатах должны выполняться квалифицированным электриком, отвечающим требованиям Части P, который, в свою очередь, заполнит сертификат установки BS7671.

Тумблер или программатор должны находиться вне ванной комнаты.С точки зрения размещения, блок должен находиться на расстоянии не менее 0,6 м (2 фута) от душа или ванны. Кроме того, если вы устанавливаете его над умывальником, убедитесь, что он находится на расстоянии не менее 13 см. Опять же, ваш электрик должен быть в состоянии дать совет и принять необходимые меры.

Преимущества

    • Если ваши панели установит квалифицированный электрик, отвечающий требованиям части P, любые потенциальные риски сведены к минимуму.
    • Инфракрасные лучи безопасны! Не путайте их с УФ, которых нет.
    • Технология «установил и забыл», требует минимального обслуживания.

Ограничения

    • «Затенение» - если есть объекты, препятствующие перемещению инфракрасных лучей по комнате, они могут работать не так эффективно.
    • Тепловой комфорт также будет зависеть от того, насколько хорошо изолирована ваша недвижимость. Чем хуже изоляция, тем больше должны работать панели и тем менее комфортно вы можете себя чувствовать, поскольку в доме сквозняк от природы.

Установка инфракрасного обогрева

Вы думаете об установке инфракрасного отопления в своем доме? Мы прочесали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика, который помог бы установить инфракрасное отопление в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

.

Как заменить термостат водонагревателя

Примечание: этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

В большинстве современных электрических водонагревателей используется двухэлементная система. В более старых агрегатах и ​​некоторых небольших моделях, которые все еще производятся, используется один элемент. Для каждого элемента блоку требуется соответствующий термостат, поэтому в двухэлементных блоках есть два термостата, а в одноэлементных моделях - только один.При замене одного термостата рекомендуется заменить как верхний, так и нижний термостаты.

Тестирование термостатов на двухэлементном водонагревателе

Поскольку в большинстве электрических водонагревателей используются как верхний, так и нижний элемент, приведенная ниже схема процесса предназначена для них. Для проверки вам понадобится мультиметр и отвертка. Вы можете подобрать хороший недорогой мультиметр в Интернете или в любом местном хозяйственном магазине.

Проверка ВЕРХНЕГО термостата:

  1. Выключите питание водонагревателя.
  2. Снимите панели доступа к элементам вместе с изоляцией под ними.
  3. С помощью отвертки установите верхний термостат на максимальное значение .
  4. Установите нижний термостат на минимальное значение .
  5. Включите питание водонагревателя.
  6. Убедитесь, что на водонагреватель поступает напряжение, проверив 2 провода над кнопкой сброса. Он должен показывать 240 вольт.
  7. Используйте мультиметр, чтобы проверить питание на винтах клемм верхнего элемента.Если нет питания, этот термостат неисправен и его необходимо заменить. Если есть питание, проверьте нижний термостат.

Проверка нижнего термостата:

  1. Установите верхний термостат на его наименьшее значение .
  2. Установите нижний термостат на максимальное значение .
  3. Убедиться в наличии напряжения на нижнем элементе. Если мультиметр показывает мощность на элементе, подождите несколько минут, чтобы вода нагрелась.
    • Уменьшите температуру на этом термостате и дождитесь слышимого щелчка, который указывает на правильную работу термостата.
  4. Если на элементе нет напряжения, проверить питание нижнего термостата.
    • Поместите один из щупов мультиметра на верхний контактный винт, а другой щуп на металлический кожух резервуара для воды. Он должен показать значение ~ 120 вольт.
    • Если нет показаний, необходимо заменить верхний термостат, поскольку он подает напряжение на нижний термостат.
    • Если есть показания, поместите один датчик на нижний контактный винт, а другой датчик на металлический кожух резервуара для воды. Он должен показать ок. 120 вольт. В противном случае необходимо заменить нижний термостат.

Замена термостата электрического водонагревателя

Шаг 1

Всегда отключайте питание или выключайте прерыватель перед выполнением любых работ с водонагревателем. Чтобы заменить термостаты, вам нужно будет снять панель доступа и защитную крышку (сделайте это как для верхней, так и для нижней панели доступа на двухэлементных блоках).В целях безопасности используйте вольтметр, чтобы убедиться, что питание отключено. Составьте простую схему подключения проводов к схеме. Снимаем провода с термостата.

Step 2

Термостаты удерживаются на месте специальным кронштейном, который плотно удерживает его на резервуаре, позволяя термостату определять внутреннюю температуру воды. Осторожно подденьте одну сторону кронштейна, поворачивая эту сторону термостата вверх, чтобы предотвратить повторную фиксацию кронштейна на месте.Повторите для другой стороны. Повторите то же самое для нижнего термостата на моделях с двумя элементами.

Шаг 3

Возьмите старый термостат (ы) с собой, чтобы купить замену. Хотя большинство термостатов взаимозаменяемы, наилучшие результаты достигаются при точном подборе компонентов.

Шаг 4

Если скоба была повреждена при снятии термостата, вы также можете получить новую скобу. Старый кронштейн можно приподнять вверх, чтобы снять его, а новый можно приложить к резервуару и сдвинуть вниз, пока он не встанет на место.

Шаг 5

Замените каждый термостат, равномерно сдвигая его вниз в удерживающий кронштейн, пока он не зафиксируется на месте. Заменить проводку точно так же, как она была снята. Установите на место защитную крышку (и) и панель (и) доступа. Включите питание и дайте водонагревателю поработать в течение одного часа перед проверкой горячей воды.

Если вы подозреваете, что нагревательный элемент также вышел из строя, см. Как заменить элемент водонагревателя.

Замена термостата газового водонагревателя

Газовые водонагреватели используют другой тип системы термостата.На большинстве газовых водонагревателей газовый регулирующий клапан, который включает в себя как термостат, так и устройство ограничения тепла, расположен снаружи агрегата, рядом с его дном. Его можно идентифицировать как компонент с регуляторами температуры и контрольной лампой.

Если термостат на газовом водонагревателе выходит из строя, вам придется заменить компонент газового регулирующего клапана.

Похожие сообщения:
.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как ... ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые наш пользовательский поисковая система Google возвращает
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали - просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

- Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com - Дэниел Фридман .

Управление водонагревателем с помощью переключателя на 30 А

240 В вода обогревателем можно управлять напрямую с помощью Однополюсный переключатель на 30 А
Ищите зеленый 30 А переключатель / номинальный ток 25 А
Вращение от одного горячего провода к однофазному водонагревателю 208-240В будет работать. Проводка внутреннего термостата внутри водонагревателя также отключает один горячий провод.

Купить:
Cooper Переключатель 3032 на Amazon
Leviton 3032 30-амперный переключатель на Amazon
Leviton Переключатель на 30 ампер на Amazon

30 переключатели усилителя на Amazon

Купить Провод: Оранжевый / 30 А # 10 калибр для водонагревателя
25 футов 10-2 НМБ внутри помещения с землей
100 футов 10-2 НМБ в помещении с землей

Переключатель 30 ампер / максимум 25 ампер
5500 Вт элементы потребляют 23 ампер
4500 элементы потребляют 19 ампер
ресурс:
цифра вольт амперы ватты для водонагревателя
Прочтите этикетку на водонагревателе
Как подключить термостаты


Другое изображение
240 В вода обогревателем можно управлять напрямую с помощью Двухполюсный переключатель на 30 А
Номинальный ток 25 А
Отключите оба провода под напряжением.
Не требуется, так как отключение 1 горячей проволоки работает нормально.
Всегда использовать электрическая схема, которая идет в комплекте с устройством.
Преимущество двухполюсного выключателя: двухполюсный переключатель действует как «аварийный выключатель» для полного отключения питания во время работы на водонагреватель.
Безопасность выключатель или отключение питания требуется для HVAC или безбаквального электрического обогреватель, когда выключатель находится вне поля зрения. Водонагреватель для профессионального использования установки обычно требуют выключателя безопасности.

Купить двухполюсные переключатели на 30 ампер:
Leviton 3032-2w двухполюсные 30 ампер на Amazon
Leviton MS302-DS двухполюсный переключатель на 30 ампер на Amazon
2-полюсный предохранительный выключатель без плавкого предохранителя на 30 А / отключение питания

Ресурс:
Скручивание провода
провод соединитель основы
240 В водонагревателем можно управлять напрямую с помощью двух 30-амперных переключателей
Иллюстрация для 30-амперного 3-ходовая цепь
Примечание: цепь 240 В имеет 2 провода под напряжением включить 1 провод будет работать

Купить:
Левитон 3033-2 3-ходовой переключатель на Amazon
3-ходовой переключатель Leviton 30 А
Pass и Сеймур 30 3-позиционный переключатель усилителя

Безопасность выключатели
Siemens 2-полюсный предохранительный выключатель 30 А
Schneider 30 А предохранительный выключатель неплавкий / отключение питания
Номинальный ток 25 А, макс.5500 Вт воды нагреватель
5500 Вт элементы потребляют 23 А
4500 Вт элементы потребляют 19 ампер

Ресурс:
Цифра вольт ампера ватты для водонагревателя
Прочитать этикетку на водонагревателе

Для уверенности всегда проверяйте клеммы переключателя с помощью прибора для проверки целостности цепи. перед проводкой.
24 А, безопасный максимум
Практическая схема подключения
Схема подключения

Переключить водонагреватель от 120 до 240 вольт
Макс 4500 ватт одновременный водонагреватель
Использование 240 В в периоды, когда цены на электроэнергию ниже и быстрее требуется восстановление. Используйте 120 В во время пиковых цен, когда меньше горячей воды используется
Подайте 120 Вольт из ближайшей розетки, имеющей провод 12 калибра, или установите уменьшите ваттные элементы, если провод только 14 калибра.

Использование двухполюсного двухпозиционного переключателя на 30 А
Обычный трехпозиционный переключатель будет выполнять ту же работу, но без смещения центра
Также называется: 2-полюсный двухполюсный переключатель DPDT на 30 А
Купить двухполюсный, двойной ход, 30 А
2 DPDT-переключатель с выключенным центром на Amazon

Подключайте провода 120 В как горячий и нейтральный.Черный подключается к 120В выключатель и Белый подключается к нулевой шине.
Подключите провода 240 В как Hot1 и Hot2. Оба провода подключаются к 240 Вольт выключатель.
Ресурс:
Как подключить водонагреватель на 120 вольт
Выберите правильный провод и прерыватель
Цифра вольт амперы ватты для водонагревателя
См. Внутри главного блока выключателя
Два водонагревателя
Как управлять двигателем с помощью двух переключателей
Максимальный ток 30 ампер / безопасный предел 80% = 24 ампера
Переключатель перегрузки будет чувствовать тепло / жарко
Как управлять водонагревателем обычным переключатели

30 ампер Двухполюсный выключатель безопасности для внутренней установки на 120-240 В с Нейтраль / предохранитель

Используйте предохранительный выключатель с плавким или неплавким предохранителем.При использовании плавкого предохранителя выберите тот же рейтинг ампер, что и нагрузка. Неплавкий, не используйте ток ниже номинала нагрузки, но вы можете установить неплавкий предохранитель 60 А на нагрузку 30 А.
Аварийный выключатель работает так же, как обычный двухпозиционный выключатель: вверх для включения, вниз для ВЫКЛ. Только однополюсный. Недоступно для 3-сторонних операций.

Наличие более одного предохранителя или автоматического выключателя на одной линии - это нормально код и не повлияет на нагрузку, провода и не вызовет проблем.

Купить:
Siemens 2-полюсный предохранительный выключатель 30 ампер
Schneider 30 ампер предохранительный выключатель без предохранителя
предохранительный выключатель Square D
2-полюсный 60 ампер бокс неплавкий / открытый
Safety переключатели на Amazon
Безопасность выключатели для электроинструментов
Ресурсы
Как подключить предохранительный выключатель
Сопоставить выключатель и размер провода
Смесительные клапаны

Контроль водонагреватель с настенным таймером и выключателем на 30 А
Ресурсы:
См. список материалов и подключение
Переключатель Максимальный номинальный ток составляет 25 ампер. Проверьте характеристики при покупке переключателя
. Проверьте этикетку водонагревателя на боковой стороне бака на наличие вольт и ватт.
Водонагреватель 5500 Вт 240 Вольт = 22.91 ампер или 23 ампер
Водонагреватель 4500 Вт 240 В = 18,75 А
Водонагреватель 3500 Вт 240 В = 14,5 А
Водонагреватель 1500 Вт 120 В = 12,5 А
Рисунок вольт амперы ватты для вашего водонагревателя
Сколько стоит запустить водонагреватель
Безопасность
Всегда используйте защитную пластину над переключателем
Прикрепите провод к прочной конструкции с помощью скоб для кабеля
Надежно прикрепите провод или кабелепровод к водонагревателю
.Электрические схемы термостата

[Установка проводов] Простое руководство

Провода и электропитание термостата

Схемы электрических соединений термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть одножильным проводом 18 калибра. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтной системы или электрического обогрева плинтуса (обычно газовые бревна), ваша система будет иметь низкое напряжение. Это низкое напряжение колеблется от 23 до 30 вольт.Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением проводов. И да, может быть более одного обрыва, обеспечивающего подачу напряжения на ваш блок HVAC. Системы отопления и кондиционирования воздуха обычно являются отдельными системами и имеют собственные выключатели. Что немаловажно, это особенно актуально, если у вас есть кондиционер с гидронной (котельной) системой.Помните, перед подключением отключите питание. Комбинации включают:

  • 2-проводная система - обычно это домашняя система отопления
  • 3-проводная система - также возможна только система отопления
  • 4-проводная система - иногда при переходе со старого механического термостата вы найдете четыре проводные системы. 4-проводные системы термостатов не типичны для цифровых или программируемых термостатов.
  • 5-проводные системы - это обычно системы кондиционирования и отопления с общим проводом для питания термостата.
  • 6-проводные или более проводные системы обычно представляют собой тепловые насосы.Тепловые насосы используют дополнительные средства управления кондиционером, такие как реверсивный клапан и электрические нагревательные полосы. Всегда следуйте предложенному цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостатов Honeywell

Ваша система отопления и охлаждения, если современная система, вероятно, имеет домашний термостат, который является цифровым термостатом вместо старых механических термостатов. Кроме того, установка термостата для новых энергоэффективных термостатов обеспечит лучшее энергосбережение.Кроме того, улучшается домашний комфорт и снижаются затраты на электроэнергию. Как домовладелец, чтобы без проблем установить новый термостат, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают:

  • Ecobee - у меня лично есть этот в моем доме, и он мне очень нравится.
  • Honeywell Lyric
  • Emerson Sensi
  • Nest Learning Thermostat
  • И несколько других марок
Заключение

Многие из этих термостатов имеют сенсорный экран.Кроме того, ими также можно управлять с помощью приложения через ваш смартфон или через Интернет с ноутбука или настольного компьютера. Это предлагает управление из удаленного места. Если вы вышли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология сделала большой шаг вперед в сокращении потребления энергии в доме.Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата

Все, что вам нужно знать об «общем» проводе - Smart Thermostat Guide

В былые времена термостаты были простыми устройствами включения / выключения, которые не нуждались в собственном постоянном источнике питания. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока.

Провод C или «общий провод» обеспечивает непрерывную подачу питания 24 В переменного тока на термостат.

С технической точки зрения, мощность течет по R (красному) проводу, но не непрерывно (во всяком случае, не сама по себе). Чтобы сделать его непрерывным, требуется общий провод для замыкания цепи. Когда цепь замкнута, энергия 24 В будет течь непрерывно.

Если вы подумываете о покупке интеллектуального термостата, вы, вероятно, думаете о том, чтобы установить его самостоятельно. В конце концов, если вы можете заменить выключатель или розетку, вы достаточно квалифицированы, чтобы установить умный термостат - при условии, что в вашей системе уже есть провод C.

Если в вашей системе есть C-провод, он может использоваться или просто спрятан за вашим текущим термостатом.

Если в вашей системе нет C-образного провода, вам потребуется проложить новый кабель от печи к термостату для установки большинства современных моделей интеллектуальных термостатов.

Провод термостата - это просто большая катушка скрученных в жгут проводов с цветовой кодировкой. «18» относится к калибру, а «5» - к количеству отдельных проводов внутри кабеля.

Провод термостата бывает разного веса.Если у вас есть отопление и кондиционер, вам понадобится 18/5. Если у вас есть только тепло, 18/3 будет достаточно, но вы все равно можете захотеть запустить 18/5, чтобы немного подготовиться к будущему.

Крупный план провода 18/5. Оттяните пластиковую оболочку, чтобы открыть отдельные провода. Это то, что наматывается на клеммы вашего термостата.

Есть два способа узнать, какие провода есть у вашей системы HVAC.

Метод 1. Посмотрите на провода за термостатом.

Отсоедините термостат от стены и посмотрите на провода, соединяющие его.Если у вас есть провод, подключенный к клемме с надписью «C», вам (вероятно) хорошо подойдет установка интеллектуального термостата.

Если вы не видите здесь на термостате С-образный провод, не думайте, что у вас его еще нет. Его можно воткнуть в стену, что делают некоторые установщики, когда С-образный провод присутствует, но не нужен.

Вы также можете заглянуть внутрь печи (см. Метод 2). Если вы обнаружите в своей печи С-образный провод, то другой конец, вероятно, воткнут в стену за термостатом.

Метод 2: Посмотрите на провода внутри печи

Отключите питание печи и снимите крышку. (Простота выполнения этого способа зависит от печи и установки.)

Найдите ряд винтов, помеченных как R, C, W, W2, G, Y / Y2.

Заглянем внутрь моей газовой печи Rheem 2010 года

Как вы можете видеть на фотографии выше, к этой печи не подключен C-образный провод. Чтобы сделать эту систему HVAC совместимой с интеллектуальным термостатом, потребуется либо:

  • новый пучок проводов, проложенный между печью и термостатом, либо
  • Venstar Add-a-Wire или
  • интеллектуальный термостат, такой как ecobee3, который поставляется с комплектом удлинителя мощности для систем без C-провода

Если мысль о том, чтобы ковыряться в печи или термостате, заставляет вас чувствовать себя неловко, подумайте о найме профессионала для установки вашего интеллектуального устройства. термостат.

Норм по цвету проводов нет! Любой провод можно использовать для любой цели . Предыдущий владелец или разнорабочий мог быть «креативным», поэтому то, что вы найдете за своим термостатом, может отличаться от того, о чем вы читаете в Интернете или здесь. Это фотографии из моего собственного дома, но каждый дом - уникальная снежинка.

Вот распространенных применений для цветов проводов:

  • Синий или черный - C - Общий провод, может не использоваться вашим существующим термостатом.Обеспечивает непрерывный поток мощности от красного провода.
  • Красный - R - питание 24 В переменного тока от трансформатора печи
  • Красный - RC - 24 В переменного тока (предназначен для теплового вызова)
  • Красный - RC - 24 В перем. Тока (предназначен для вызова охлаждения)
  • Зеленый - G - Вентилятор
  • Белый - W - Нагрев
  • Желтый - Y - Кондиционер

Да, вам следует установить С-образный провод, если вы модернизируете свой термостат.

Почти все современные термостаты, умные или нет, требуют источника питания, и вряд ли это изменится в ближайшее время.

Не освобождаются владельцы Nest

В популярном термостате Nest утверждается, что он работает без С-образного провода, но есть некоторые предостережения. Без C-провода Nest получает питание от вашей системы отопления или охлаждения… при условии, что она работает. Когда он не работает, Nest все равно требуется питание. Гнездо будет «пульсировать» нагревательный провод, включая печь, чтобы получить немного энергии, чтобы поддерживать себя в рабочем состоянии.

В некоторых системах это незаметно, но в других печь реагирует так, как если бы ей дали команду включиться, а затем немедленно выключиться.

Прочтите здесь отзыв одного разочарованного владельца Nest о его опыте работы с проблемой «пульса».

Производитель Nest обновил свою литературу, чтобы предупредить, что Nest может быть несовместим с некоторыми однотактными системами без проводов C, но реальность остается, что устаревшая проводка будет все больше и больше беспокоить .

Перспективы

Большинство штатов объявили вне закона старомодный термостат с «ртутными каплями».Даже самые простые термостаты, представленные сегодня на рынке, по-прежнему нуждаются в источнике питания. Добавление C-образного провода через новую проводку или адаптер обеспечивает совместимость с новой технологией термостата.

Не делайте трюк с «проводом вентилятора»

Это правда, что вы можете использовать провод вентилятора в качестве силового, но тогда вы (и будущие домовладельцы, живущие в вашем доме) не сможете вручную включите вентилятор. Если вы собираетесь потратить пару сотен долларов на термостат, потратите немного больше на адаптер или на специалиста, который сделает работу правильно.

  • Наймите pro для прокладки новых проводов между вашей печью и термостатом (или сделайте это самостоятельно)
  • Возьмите Venstar Add-a-Wire , который добавляет 5-й провод к вашей 4-проводной установке
  • Приобретите интеллектуальный термостат, предназначенный для работы с системами без C-Wire , такими как ecobee3 (у него есть адаптер для систем C-wireless) или Emerson Sensi (во многих системах не требуется C- провод вообще)
Этот недорогой переходник от Venstar может дополнить недостающий провод.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: нагрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что контролирует каждый провод в вашей системе:

S - Датчики, проводные внутри и вне помещений

Y - ступень компрессора 1 (охлаждение)

Y2 - ступень компрессора 2 (охлаждение)

G - Вентилятор

C - общий

U - Управление увлажнителем, осушителем или вентилятором

L / A - A - Вход для неисправности теплового насоса

O / B - Реверсивный клапан для систем с тепловым насосом

E - Аварийный обогрев

Доп. / Вт2 - ступень нагрева 2 (нагрев)

Вт - Нагрев, ступень 1 (обогрев)

R - 24vac (нагревательный трансформатор)

Rc - 24vac (трансформатор охлаждения)

* Термостаты торговых моделей требуются для работы "двухтопливных" систем (систем, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству по базовому пошаговому руководству по подключению:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую совместимы, так как ваша система требует термостата с возможностью обмена данными.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация - это пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другие.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Пример. - У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую маркировку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC - в контакт. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и провод с маркировкой X или B см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 - к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод, помеченный W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Как подключить термостат линейного напряжения к нагревателю

В отличие от низковольтных термостатов, управляющих системами центрального отопления и кондиционирования воздуха, в электрических обогревателях плинтуса используются термостаты с линейным напряжением, которые устанавливаются как часть цепи полного напряжения, питающей обогреватель. Термостат можно установить непосредственно на самом обогревателе или на стене, чтобы электрическая проводка сначала проходила через термостат на пути к обогревателю плинтуса.Новый термостат сетевого напряжения необходимо будет подключить как часть установки нового обогревателя плинтуса. Термостаты также могут изнашиваться и требовать замены. Где бы он ни находился, подключить термостат сетевого напряжения электрического обогревателя плинтуса - довольно простая задача.

Как работают термостаты линейного напряжения

Термостат линейного напряжения для нагревателя плинтуса на самом деле представляет собой просто регулируемый переключатель, установленный вдоль электрической цепи, которая проходит от панели автоматического выключателя к нагревателю плинтуса.Он работает так же, как переключатель диммера, обеспечивая регулируемое управление осветительной арматурой. В базовых термостатах линейного напряжения используются простые регуляторы с круговой шкалой, но существуют и более сложные электронные программируемые модели. Хотя программируемые термостаты предлагают больше возможностей управления, проводка выполняется так же, как и для базовых термостатов с циферблатом.

Термостат линейного напряжения может управлять одним нагревателем плинтуса или несколькими нагревателями, соединенными вместе. Термостат работает, измеряя температуру в комнате и контролируя количество тока, который проходит по проводам к обогревателю.В большинстве систем отопления плинтусов используются цепи на 240 вольт, но также доступны нагреватели на 120 вольт, поскольку они часто используются для обеспечения дополнительного тепла в отдельных комнатах, которые также обслуживаются системой центрального отопления.

Сравнение однополюсных и двухполюсных термостатов

Термостаты сетевого напряжения для нагревателей на 240 вольт бывают двух типов: однополюсные и двухполюсные. Однополюсные термостаты иногда называют «двухпроводными» термостатами, а двухполюсные термостаты - «четырехпроводными»."Некоторые термостаты можно подключить любым способом.

В однополюсных термостатах только один из двух горячих проводов, входящих в коробку термостата, присоединяется к термостату, а другой провод проходит в обход коробки термостата и продолжается к нагревателю основной платы. Это означает, что на плинтус всегда будет течь ток.

В двухполюсных термостатах оба горячих провода, входящие в коробку термостата, присоединяются к термостату. Двухполюсные термостаты предлагают функцию истинного «выключения», потому что ток к нагревателю плинтуса полностью прерывается, когда термостат выключен.

Подсказка

Выберите тип термостата, указанный производителем обогревателя плинтуса. Большинство будет указывать либо однополюсный, либо двухполюсный термостат, хотя некоторые могут допускать любой тип.

Предварительные условия

В этом проекте предполагается, что электрический кабель для термостата сетевого напряжения уже проложен от панели автоматического выключателя к месту термостата на стене и от места термостата к нагревателю плинтуса.При настенной установке в этих инструкциях также предполагается, что электрическая коробка установлена ​​в надлежащем месте в стене.

Когда звонить профессионалу

Эти предварительные мероприятия уже будут выполнены, если вы заменяете существующий термостат, но установка нового нагревателя потребует прокладки нового кабеля, установки новой электрической коробки и монтажа нагревателя плинтуса на стене. Запуск новых цепей для электрических обогревателей плинтуса обычно выполняется профессиональным электриком, потому что это требует специальных навыков и включает работу с главной панелью автоматического выключателя, где существует явная опасность поражения электрическим током.Такие работы должны выполняться домашними мастерами только при наличии существенных знаний и опыта. Однако подключение термостата сетевого напряжения - довольно простая работа, с которой вы легко справитесь.

3-проводной термостат только нагрева (R, G, W) - ecobee Support

Если у вас есть система только нагрева, вы можете заметить, что ваш термостат имеет три провода - R, G и W. В этом сценарии комплект удлинителя мощности (PEK) несовместим. Существует несколько вариантов создания C-образной проволоки и совместимости с Ecobee.

1) Проложите дополнительный провод для использования в качестве C от платы управления печи к термостату.

2) Измените назначение провода G на провод C, подключив его к клемме C на плате управления печи и на ecobee.

Исходная электропроводка печи После переназначения G на C


При выборе второго варианта после включения вашего ecobee вам будет предложено настроить ваше оборудование.Убедитесь, что вы выбрали «RC only», а не «RC and RH» во время этого процесса настройки.

Ваш ecobee обнаружит RC, W1 и C. При этой конфигурации ecobee автоматически предположит, что у вас есть бойлер, и будет использоваться другой алгоритм нагрева. Чтобы избежать этого, когда экоби спросит вас, правильна ли проводка, выберите «Нет» в нижнем левом углу. Затем выберите «Изменить» в правом нижнем углу - это позволит вам вручную выбирать терминалы. Нажмите терминал G, чтобы убедиться, что G выбран, и экоби распознает ваше оборудование как печь.

Вам необходимо установить управление вентилятором в режиме нагрева на «HVAC / печь», чтобы печь могла задействовать вентилятор при запросе тепла.

Для настройки этого параметра перейдите в ГЛАВНОЕ МЕНЮ> НАСТРОЙКИ> НАСТРОЙКИ> ОБОРУДОВАНИЕ> ПЕЧЬ> УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ В РЕЖИМЕ НАГРЕВА

Если вам требуется дополнительная помощь при установке, обратитесь в нашу службу поддержки.Чтобы обеспечить быстрое обслуживание, пожалуйста, держите под рукой фотографии электрических соединений термостата и панели управления печи.

Была ли эта статья полезной?

Установка одно- или двухполюсного термостата на нагреватель основной платы на 240 В

Шаг 1. Убедитесь, что вы отключили все электропитание на автоматическом выключателе или блоке предохранителей (заблокируйте или пометьте дверцу панели, чтобы никто не включил питание, пока вы устанавливаете термостат).

Осторожно! Если не отключить все электрическое питание, это может привести к серьезному поражению электрическим током, ожогам или смерти.

Шаг 2. Снимите одну из крышек распределительной коробки с того конца, который вы хотите подключить.

Шаг 3. Отсоедините только один заводской разъем на той стороне, которая у вас открыта, оставив два незакрепленных провода нагревателя.

Шаг 4. Подключите провод заземления источника питания к зеленому винту заземления, если вы этого еще не сделали.

Шаг 5. Проложите провод питания от автоматического выключателя к монтажной коробке термостата и от монтажной коробки термостата к нагревателю для дальнейшего использования, если он еще не установлен.

Шаг 6. В распределительной коробке термостата подсоедините провод заземления, идущий от автоматического выключателя, к проводу заземления, ведущему к нагревателю. Обязательно подключите заземление к термостату или монтажной коробке, если таковая имеется.

Стоп

(Следующие шаги будут отличаться в зависимости от того, какой термостат вы устанавливаете)

Для однополюсных термостатов:

Шаг 7. Используя соединительный элемент, подсоедините провод горячего питания к проводам термостата. Обычно это обозначено «L1» или «Line».

Шаг 8. Подсоедините оставшийся провод термостата, обычно обозначенный «T1» или «Нагрузка», к проводу питания того же цвета, питающему нагреватель основной платы.

Шаг 9. Подключите белый провод питания, идущий от автоматического выключателя, к проводу питания того же цвета, идущему к нагревателю основной платы.

Для двухполюсных термостатов:

Шаг 7. С помощью соединителей соедините провод горячего питания, который обычно черный, с проводом термостата (обычно он имеет маркировку L1 или Line).

Шаг 8. Подключите оставшийся провод питания, обычно белый, ко второму проводу термостата (обычно с маркировкой L2 или Line).

Шаг 9. Подключите один из проводов термостата, обычно обозначенный «T1» или «Нагрузка», к черному проводу, ведущему к нагревателю.

Шаг 10. Подсоедините оставшийся провод термостата, обычно обозначенный «T2» или «Нагрузка», к оставшемуся белому проводу, ведущему к нагревателю.

Перейти к последним шагам

Шаг 10/11. Осторожно заправьте все провода в отсек для проводов и прикрепите термостат к стене.

Шаг 12. В распределительной коробке монтажной платы подключите каждый провод питания, идущий от термостата, к каждому незакрепленному проводу нагревателя. Установите на место крышку распределительной коробки

.

Шаг 13. Снова включите питание на автоматическом выключателе или блоке предохранителей.

Шаг 14. После включения питания полностью поверните ручку термостата по часовой стрелке. Когда комната станет комфортной, поверните ручку против часовой стрелки, пока не услышите легкий щелчок.

Шаг 15. Теперь нагреватель будет циклически вращаться вокруг этой заданной температуры.

В чем разница между однополюсным и двухполюсным термостатом?
Двухполюсный Имеет функцию «Выкл.» Четыре электрических провода Если термостат повернуть до упора влево, в положение «Выкл.», Он не подаст сигнал на включение нагревателя.
Однополюсный Нет функции «Выкл.» Два электрических провода Если термостат установлен на 40 градусов, как только температура в комнате упадет ниже 40 градусов, он подаст сигнал на включение обогревателя.

Предлагаемые блоги и ресурсы

Как подключить термостат? (2,3,4,5 Направляющая)

Термостаты являются совершенными центрами управления для устройств отопления, вентиляции и кондиционирования воздуха, таких как печи и кондиционеры .Проводка термостата - полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, что с новым термостатом что-то не так. С небольшой помощью вы сможете узнать, как установить термостат самостоятельно.

LearnMetrics разработал это руководство как маленькую помощь. Мы расскажем все, что вам нужно знать о проводке термостата ; в том числе, куда идет каждый цветной провод.

Очевидно, существует множество различных термостатов. 100% рекомендаций не подходят для 100% термостатов.В конце концов, существует много разных типов термостатов с разной схемой подключения: проводка термостата Honeywell , проводка гнезда , старые термостаты и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостатов для 2-проводных, 3-проводных, 4-проводных и 5-проводных термостатов . На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения проводки термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся проводки термостата, например:

«Провод какого цвета идет куда на термостате?» (см. Схему ниже)

«Сколько проводов нужно термостату?» (не менее 2)

«Что такое R и RC на термостате?» (цветовая кодовая диаграмма ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если у термостата нет провода C?» (старый термостат; можно оставить без него или добавить)

Давайте рассмотрим систематический и практический подход.Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

  1. Снимите панель управления термостата и обнажите цветные провода.
  2. Узнаем, что означает каждый цвет провода. Понимание цветовой кодировки даст вам хорошее представление о том, как на самом деле работает термостат.
  3. Замена старого термостата на новый.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть вредна для вас.Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением.

Начнем сразу с демонстрации цветных проводов:

Снятие панели управления термостата (переход к цветным проводам)

Первый шаг в подключении термостата - это добраться до проводов . Вероятно, ваш термостат закреплен на стене. Оголить провода легко; он начинается со снятия панели управления термостата.

Перед тем, как начать: Переведите выключатель питания на термостат устройства в положение «выключено».

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь несколько винтов; просто откручиваем их , чтобы оголить клеммы провода .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

  • 8 розеток слева.
  • 8 розеток справа.

Прежде, чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала познакомимся с важной частью проводки любого термостата: кодами и цветами проводов.

Вот где идут провода термостата:

Цветовые коды проводки термостата

Как вы можете видеть на основании термостата, у вас 16 розеток с буквами C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводным, 3-проводным и 4-проводным термостатами всего этого нет.Это нормально. Вы также можете заметить, что все розетки не подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата есть специальный провод, обозначенный цветом:

Термостат состоит из 16 розеток с кодами (C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и обозначенных цветных проводов.

Если ваш термостат не выглядит так или даже что-то подобное, не волнуйтесь. Нам просто нужно понять, что такое каждый цвет провода и для чего он нужен.

Давайте посмотрим на каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный или синий провод (используется любой цвет) - это C - «Общий» провод . Что делает провод C? Провод C подключается к трансформатору, и замыкает электрическую цепь на 24 В . Более новые термостаты имеют цепь 24 В с непрерывным замкнутым контуром; в старых моделях петля замыкается только тогда, когда требуется питание (например, при включении переменного тока).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У старых термостатов может не быть провода «C»; они работают по запросу, а новые работают постоянно (круглосуточно, без выходных).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата (провод «R» или «Rc»)

Красный провод или провод «R» - это провод питания. Они берут начало в трансформаторе (кондиционеры; в кондиционере) и обеспечивают 24-часовое напряжение переменного тока.

Все термостаты кондиционеров имеют красный провод для подачи питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата (провод «W1» или «W2»)

Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, масляная, вы называете ее) или тепловые насосы (включая тепловые насосы мини-сплит).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают в себя обогрев второй ступени и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод «O / B»)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. Большинство крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. Д., Имеют оранжевый провод, идущий к конденсатору (расположенному в наружном блоке тепловых насосов).

«B» - для обогрева реверсивного клапана. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева.Для клеммы t-stat необходим темно-синий провод «B».

Зеленый провод термостата (провод «G»)

Зеленый провод - для вентилятора. Мини-сплит имеет комнатную приточно-вытяжную установку с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата (провода «Y1» и «Y2»)

Y-клеммы предназначены для подключения к реле компрессора. Чаще всего это провода к кондиционеру (комнатному блоку сплит-системы). Y1 - для обычного или одноступенчатого охлаждения; это то, что у большинства из нас есть дома.Y-провод с кодом «Y1» обычно желтого цвета.

«Y2» только для кондиционеров с охлаждением второй ступени. Этот терминал требуется только в том случае, если у вас есть:

  • 2 компрессора.
  • Компрессор двухступенчатый.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, на всех клеммах с правой стороны термостата. В будущем мы планируем создать отдельную статью о деталях, которые специфическая функция у всех них есть.


Имейте в виду, что с таким большим количеством разных термостатов каждый код провода может иметь провод разного цвета. Например, провод «О» не обязательно всегда оранжевый. Если техник, который установил ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему так важен следующий раздел:

Снятие старого термостата (сфотографировать)

Если вы планируете заменить старый термостат, не удаляйте старый термостат сразу.Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты

HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы собираете проводку термостата своими руками, вот что проще всего сделать, прежде чем снимать старый термостат:

Сделайте снимок.

Если вы открутите клеммы и сразу удалите провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть представление о том, как выглядит проводка к старому термостату.

Убедитесь, что провода проложены (вы не хотите терять их в стене)

После того, как вы сфотографировали старый термостат, вы можете его удалить. Но будьте осторожны:

Термостат удерживает провода вне стены; провода подвешены к термостату. Если сразу снять термостат, провода потеряются внутри стены. Вам нужно будет либо:

  • Вытолкните провода из стены.
  • Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, обязательно разложите провода. Возьмите каждую проволоку и загните ее наружу. Вот логика этого:

  • Отверстие в стене примерно 2 × 2 дюйма.
  • Сами провода размером примерно 1 × 1 дюйм.
  • Раздвинув их, вы получите поперечное сечение не менее 2х2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, можете безопасно снять старый термостат.

Установка нового термостата (повторное подключение проводами)

После того, как вы удалите старый термостат, возьмите новый термостат и поместите его в то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключение провода по проводам. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

  1. Воспользуйтесь фото и соответствующим образом подключите провода.
  2. Используйте цветовую кодировку и повторно подсоедините провода.

Если вы используете цветовую кодировку, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое изложение:

  • Красный провод: питание (в большинстве случаев вход 24 В).
  • Зеленый провод: Вентилятор.
  • Белый провод: Нагрев.
  • Синий провод: Охлаждение.
  • Rh: Мощность обогрева.
  • Rc: Мощность охлаждения.

Чтобы повторно подключить провод, просто наденьте провод на правую клемму и затяните установочный винт. Слегка потяните за провод, чтобы убедиться, что он надежно закреплен.

Пример: снова подсоедините красный провод к R, затяните винт, проверьте и переместите к новому проводу.

После того, как вы переподключили все провода, наденьте плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветовой кодировки, давайте посмотрим, как подключать 2-, 3-, 4- и 5-проводные термостаты в пошаговых руководствах:

2-проводное подключение термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод.Двухпроводная проводка термостата используется только для печей и обычно не требует «C» или «общего» провода. Поэтому нам нужно всего два провода:

  1. Красный провод для питания (24ч).
  2. Белый провод для обогрева.

Подключить 2-проводный термостат довольно просто.

Вот пошаговое руководство по монтажу двухпроводного термостата своими руками:

  1. Снимите панель управления старого термостата печи.
  2. Запишите, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
  3. Отвинтите два провода от клемм.
  4. Снимите материнскую плату старого двухпроводного термостата и установите на его место новый двухпроводной термостат.
  5. Подсоедините красный и белый провода, затяните установочный винт и снова наденьте панель управления.
  6. Проверить проводку 2-проводного термостата, включив печь.

Если вы правильно переподключили 2 провода, новый 2-проводный термостат должен управлять печью так же, как ваш старый 2-проводный термостат.

3-проводная проводка термостата (котлы, обогреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; в частности котлы и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между двухпроводным и трехпроводным термометрами - это «G» или зеленый провод, который обычно используется для вентиляторов. В трехпроводной схеме подключения термостата зеленый провод используется как перепрофилированный провод C или «Общий». Вот 3 провода:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводный термостат:

  1. Снимите панель управления старого термостата.
  2. Сфотографируйте 3 провода. Обратите внимание на цвет - красный, белый и зеленый - и клеммы - R, W или W1, G.
  3. Полностью снимите материнскую плату старого термостата и закрепите провода. Вы же не хотите, чтобы они прятались глубоко внутри стены.
  4. Вставьте новую материнскую плату вместо старой и протяните провода через 3-проводный термостат.
  5. Правильно подключите провода - красный к R, белый к W или W1, зеленый к G - и затяните винты клемм.
  6. Установите панель управления и проверьте, правильно ли работает ваш бойлер или водонагреватель, подключенный к 3-проводному термометру.

Знать, как подключить 3-проводный термостат, довольно просто по сравнению с 4- и 5-проводным термостатом:

4-проводная проводка термостата (тепловые насосы, HVAC)

4-проводные термостаты

обладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают охлаждающий провод, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для обдува необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводный термостат:

  1. Снимите панель управления и обнажите провода в старом 4-проводном термостате.
  2. Сделайте фото проводов; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
  3. Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
  4. Прикрутите новую материнскую плату и протяните 4 провода через отверстие.
  5. Подсоедините 4 провода к соответствующим клеммам - красный к R, белый к W или W1, зеленый к G и синий или желтый к Y - и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
  6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC - кондиционеры, тепловые насосы, печи и т. Д.) 5-проводной термостат

- это, по сути, 4-проводный термостат с проводом «C» или «Common». Все новые цифровые термостаты для устройств HVAC требуют подключения провода 24 В C. 5-проводные термостаты - самый универсальный термостат; они управляют чем угодно: от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).
  5. Черный провод для «C» или «Common» провода.

Вот как выглядит проводной 5-проводный термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

  1. Снимите панель управления и обнажите провода в старом 5-проводном термостате.
  2. Сделайте фото проводов; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
