Схема подключения тт к счетчику: Подключение счетчика через трансформаторы

Схема подключения трансформатора тока — варианты подключения

Токовые трансформаторы являются важными защитным устройством релейного типа.

Схема подключения трансформатора тока предполагает использование первичной и вторичной обмотки с учетом коэффициента относительной погрешности.

В статье подробно о монтаже счетчика через трансформатор тока.

Схема подключения счетчика через трансформаторы тока

Установка электрического счетчика осуществляется в соответствии с основными правилами и требованиями, предъявляемыми к схеме подключения прибора. Счетчик устанавливается при температурном режиме не ниже 5^оС.

Приборы энергоучета, наряду с любой другой электроникой, крайне тяжело переносят низкотемпературное воздействие. Установка электрического счетчика на улице потребует сооружения специального герметичного утепленного шкафа. Прибор учета фиксируется на высоте не более 100-170 см, что облегчает эксплуатацию и его обслуживание.

Схема подключения счетчиков МЕРКУРИЙ

Для самостоятельной установки необходимо приобрести электросчетчик и щиток, изоляционные автоматические материалы, кабеля и крепежные элементы, DIN-рейки, а также подготовить набор монтажного инструмента.

Подключение однофазного прибора

При монтаже однофазного прибора учета, особое внимание необходимо уделить порядку подключения кабелей на клеммные элементы:

• на первую клемму производится подсоединение фазного провода. Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием;
• на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Такой кабель обычно бывает белого, коричневого или черного цвета;
• на третью клемму выполняется подсоединение электропровода «ноль». Этот вводной кабель имеет голубую или синевато-голубую маркировку;
• на четвертую клемму производится подключение нулевого провода, имеющего голубое или синевато-голубое окрашивание.

Подключение однофазного прибора

Обеспечивать защиту на заземление для устанавливаемого и подключаемого электрического прибора учета не потребуется.

Следует отметить, что дополнительные участки подсоединения на однофазном электросчетчике являются вспомогательными, и обеспечивают эффективность эксплуатации или автоматизацию учета используемой электроэнергии.

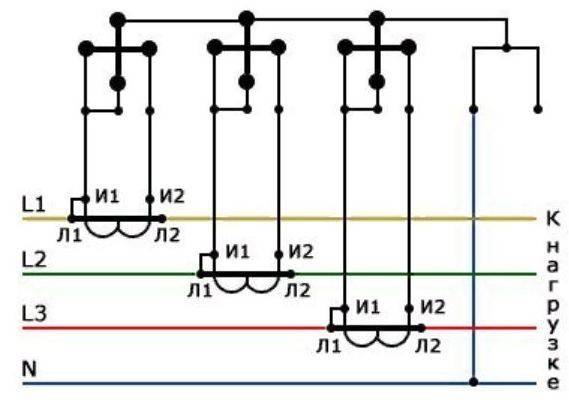

Схема подключения трехфазного счетчика через трансформаторы тока

Трёхфазные устройства учета электроэнергии комплектуются, как правило, DIN-рейкой, двумя видами панелей, которые прикрывают подключаемые клеммы, а также руководство и пломбы. Технология самостоятельной установки:

• монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии;
• спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов;
• подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения.

Схема монтажа трехфазного счетчика

Удобным является использование токопроводящих жил из медных проводов, сечение которых не меньше, чем стандартные размеры вводного кабеля.

При прямом подсоединении трехфазного электрического счётчика, без применения вводной автоматизации, на соответствующие клеммы прибора подключаются одновременно провода «фаза» и «ноль».

Соединение обмоток реле и трансформаторов тока

Принцип воздействия токового трансформатора не имеет существенных отличий от подобных характеристик стандартного силового прибора. Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы.

В полную звезду

В условиях стандартного симметричного уровня токового протекания, трансформатор устанавливается на всех фазах. В этом случае вторичная трансформаторная и релейная обмотка объединяются в звезду, а связка их нулевых точек выполняется посредством одной жилы «ноль», а зажимы на обмотках подсоединяются.

Соединение трансформаторов тока и обмоток реле в полную звезду

Таким образом, трехфазное короткое замыкание характеризуется протеканием токов в обратном кабеле в условиях двух реле. Для двухфазного короткого замыкания, протекание тока отмечается в единственном или сразу в паре реле, согласно фазовому повреждению.

Любые замыкания, кроме «земля», сопровождаются протеканием в нулевом проводе токовой геометрической суммы в реле, приблизительно «О».

В неполную звезду

Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. К достоинствам такой схемы можно отнести реагирование на любой вид короткого замыкания, кроме земли фазы, а также вероятность применения данной схемы на междуфазных защитах.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Таким образом, в условиях различных типов короткого замыкания, токовые величины в реле, а также уровень его чувствительности, будут разнообразными.

Недостаток подсоединения в неполную звезду представлен слишком низким коэффициентом чувствительности, по сравнению со схемой полной звезды.

Проверка трансформатора на работоспособность требуется, если имеются подозрения на его неисправность. Как проверить трансформатор мультиметром – инструкцию вы найдете в статье.

Как правильно установить заземление на даче, расскажем тут.

Как правильно выбрать провод заземления и какие марки наиболее популярны, читайте далее.

Подсоединение трансформаторов тока в фильтр токов нулевой последовательности

Токовые величины в реле проявляются исключительно при наличии однофазового и двухфазного короткого замыкания «земля».

Такой вариант находит широкое применение в защите от замыкания «земля».

В условиях нагрузки трехфазного и двухфазного короткого замыкания показатели IN=0.

Тем не менее, при наличии погрешности токовых трансформаторов, в реле наблюдается проявление небаланса или Iнб.

Подсоединение трансформаторов тока

В процессе выполнения последовательного подключения вторичной обмотки в условиях параллельного подсоединения, позволяет уменьшать трансформирующий коэффициент и увеличивать уровень тока на вторичной цепи. Первичные обмотки подсоединяются исключительно в последовательности, а вторичные — в любом положении.

Последовательное подсоединение

При варианте последовательного подключения токовых трансформаторов, обеспечивается повышение нагрузочных показателей. В этом случае применяются трансформаторы, имеющие идентичные показатели kТ.

Соединение обмоток трансформатора последовательно

При протекающем через прибор одинаковом токе, величина поделится на коэффициент два, а уровень нагрузки снизится в пару раз. Применение такой схемы актуально при подсоединении Y/D с целью обеспечения защиты дифференциального типа.

Если устройству требуется напряжение в 12 Вольт, необходимо подключать его через трансформатор.

Трансформатор 220 на 12 Вольт – назначение и принцип действия рассмотрим подробно.

Об особенностях использования и монтажа шины заземления вы узнаете из этой информации.

Параллельное подсоединение

Такой вариант позволяет уменьшить показатели kТ.

При использовании токовых трансформаторов, обладающих одинаковым уровнем kТ, отмечается появление результативного трансформирующего коэффициента, сниженного в пару раз.

Таким образом, при последовательном подсоединении вторичных обмоток обеспечивается повышение уровня выходного напряжения и показателей мощности в условиях сохранения номинальных значений выходного тока.

Если обмотка вторичного типа на каждом трансформаторе предполагает напряжение на выход 6,0 В при номинальных токовых показателях 1,0 А, то последовательное подсоединение позволяет сохранить номинал, а уровень мощности повышается в два раза.

Параллельное подключение вторичной обмотки в таком варианте помогает обеспечивать показатели напряжения на выходе 6,0 В, а также уровень тока — в два раза выше.

Видео на тему

Как подключить трансформатор тока: информация, маркировка, инструкция

Сегодня обсудим, как подключить трансформатор тока. Рассмотрим некоторые особенности измерительных приборов. Должны называть инструмент вспомогательным. Используется совместно со счетчиками электрической энергии, защитными цепями. Ток вторичной обмотки пропорционален потребляемому полезной нагрузкой – электрическими двигателями, нагревательными приборами, освещением. Позволит оценить параметры мощной промышленной сети без риска порчи контрольного оборудования. Косвенной выгодой становится безопасность обслуживающего персонала, снимающего показания, ведущего контроль. Значительно уменьшает требования к квалификации, снимает другие ограничения.

Общие сведения о трансформаторах тока

Трансформаторы тока создаются согласно нормативной документации. Параметры регламентированы. Например, стандартами:

1. ГОСТ 7746-2001.
2. ГОСТ 23624-2001.

Небольшой трансформатор

Дело касается коэффициента трансформации. Главный параметр, показывающий отношение меж токами первичной, вторичной обмоток. Цифра позволит сопрягать трансформатор тока с счетчиком, защитным автоматом. Причем требования значительно снижаются. Сеть потребляет 200 А, коэффициент трансформации равен 100, достаточно наличия защитного автомата 2 А. Видите, очень выгодно. Безопасность персонала расписали.

Получается, во вторичной цепи напряжение сетевое. Выгоды не получается. Собственно, поэтому прибор называется трансформатором тока. Не меняет напряжения. Напоминаем, действующее значение фазы напряжения 380 вольт составляет 220 вольт. Работа с промышленной сетью напоминает однофазные. Трансформаторов тока понадобится три. Счетчик измеряет напряжение, ток, определяя параметры:

• Полную мощность потребления в ВА.
• Реактивную мощность в вар.
• Активную мощность Вт.

Часто нужен нейтральный провод (даже в трехпроводных промышленных сетях). К трансформатору тока не относится. Включается не так, как обычный. Первичная обмотка малого сопротивления, чтобы не вносить возмущений в цепь. Включается последовательно полезной нагрузке (двигателям).

Типичный трансформатор включается следующим образом: нагрузка находится в цепи вторичной обмотки. Позволит развязать потребителя, источник по постоянному току (гальваническая развязка), получить нужные параметры. В нашем случае (!) манипуляций с входными напряжениями, токами не производится.

В цепь вторичной обмотки включается прибор измерения, контроля. Счетчики снабжены двумя катушками: тока, напряжения. В цепь вторичной обмотки включается первая. Катушка напряжения одним концом заводится на фазу, на второй подается нейтраль. Комплексный подход позволит оценить мощность. На нейтраль положено заводить один конец токовой катушки. Как узнать последовательность действий более подробно? Схема дается на приборе контроля, измерения. Трансформатор тока является изделием универсальными, тонкости нужно искать на корпусе (шильдике) стороннего оборудования.

Первичная обмотка включается последовательно полезной нагрузке, вторичная используется для внедрения в сеть устройств контроля, измерения. Подробная схема включения зависит от типа сопрягаемых устройств, приводится на корпусе, шильдике, инструкцией. Рассмотрим, как трансформатор тока обозначается электрическими схемами. На просторах сети встретим много ошибок. В предыдущих обзорах приводили рисунок трансформатора тока, просто копируем из предыдущей локации:

1. Прямой толстой линией показана первичная обмотка. К одному концу подводится фаза, к другому подключается потребитель. Холодильник, кондиционер, завод. Чертеж дан показывает трехфазное напряжение 380 вольт. Показана одна ветка. Прочие подключаются аналогично. В нижнем правом углу можем видеть измерительные катушки счетчика. Одна из возможных схем, не является догмой. Подробно электрические карты приводятся корпусами, шильдиками приборов. Можно достать на специализированном форуме.

   Подключение трансформатора тока

2. Витками схема обозначает вторичную обмотку. Иногда на рисунках точки включения могут лежать на толстой линии, не должно смущать. Для большей наглядности выводы вторичной обмотки расположили ниже. К ним подсоединяются приборы измерения, контроля. Здесь ток меньше потребляемого полезной нагрузкой (холодильники, кондиционеры) в разы. Сколько – показывает коэффициент трансформации. Кстати, согласно ГОСТ, не может быть произвольным. Значение выбирается из ряда! Согласно требованиям к измерительным приборам, контрольным, ток вторичной цепи равен 1, 2, 5 А. На такие условия работы рассчитываются счетчики, прочие контрольные, учетные приспособления. Коэффициент трансформации выбирается за счет варьирования тока полезной нагрузки, протекающего в первичной обмотке. Пределы широкие. Приводим неполный ряд, взятый из стандартов (для измерительных лабораторных трансформаторов тока), указанных выше – подробно читатели могут ознакомиться с документом самостоятельно: 0,1; 0,5; 1; 1,5; 5; 7,5; 10; 15; 20; 25; 30; 800 А; 1; 1,2; 5; 6; 8; 15; 16; 18; 30; 32; 50; 60 кА. Из неполного перечня видно: не всегда трансформатор тока понижающий. Может повысить значение тока 0,1 А до 5 А. Что позволит использовать мощные измерители простейшими цепями. Счетчик должен давать возможность учитывать существующее положение дел, некоторые предназначены для использования только с определенным коэффициентом трансформации. Подробно о пригодности прибора судим в каждом конкретном случае отдельно.

Что касается приборов, применяемых за пределами лабораторий, разброс ниже. Обратите внимание, нагрузка вторичной цепи ученых должна быть по возможности активной. Точнее говоря, если коэффициент мощности меньше 1, следует подключать только индуктивные сопротивления. По большей части выполняется, в особенности для трехфазных цепей. Сварочный аппарат на входе содержит обмотку трансформатора, двигатель подключается на катушку статора, ротора. Касается счетчиков, где витой провод послужит для оценки параметров напряжения, тока. Примеры индуктивных сопротивлений. В реальности лучше перестраховаться, если коэффициент мощности меньше 1 (реактивное сопротивление обусловило возникновение потерь), пусть лучше импеданс (комплексное сопротивление) будет индуктивным, не емкостным.

Маркировка трансформаторов тока

Различные трансформаторы

Прежде, чем произвести подключение трансформатора, убедитесь, что годится выбранным целям. Из сказанного выше понятно, как оценить количественно параметры, для применения знаний на практике следует уметь читать маркировку изделия. Код регламентируется стандартом. Приводим перечень параметров, указываемых производителем на шильдике трансформатора тока:

1. Логотип производителя с последующей надписью «трансформатор тока». Достаточно сложно промахнуться, выбрав в магазине другой прибор.
2. Тип трансформатора характеризуется конструктивными особенностями, видом изоляции. Расшифровка приводится в стандартах, указанных выше. Рядом в маркировке идет климатическое исполнение. Есть сомнения в умении читать шильдик, проще дома заранее распечатать таблицы ГОСТ. При необходимости следует изучить конструктивные особенности. Поможет понять, как подключить трансформатор, оценить пригодность для цепи в принципе.
3. Порядковый номер по реестру предприятия-изготовителя понадобится при обращении в службу поддержки (иностранные компании), используется для отчетности, если покупку осуществит не физическое лицо.
4. Номинальное напряжение первичной обмотки указывается для всех трансформаторов тока за исключением встроенных. Потому что в последнем случае электрические параметры должны быть соблюдены внешним по отношению к прибору устройством.
5. Номинальная частота может отсутствовать, если (по значению напряжения) можно понять: стандартна для государства (РФ – 50 Гц).
6. В природе встречаются трансформаторы с несколькими выводами вторичной обмотки. Позволит получить два-три прибора в одном. В зависимости от электрической схемы будет меняться коэффициент трансформации. Напротив параметров указывается номер вторичной обмотки.

   Характеристики трансформатора тока

7. Коэффициент трансформации является важнейшей величиной, идет далеко не первым в маркировке. Обозначается прямой, наклонной дробью, в числителе стоит первичный ток, в знаменателе вторичный. Коэффициент трансформации намного больше единицы. Среди лабораторных изделий найдем вопиющие исключения из правила. Планируется подключение трансформаторов тока в маломощную цепь для использования стандартных приборов учета – ищите покупку по другому номеру ГОСТ (23624-2001).
8. Класс точности важен мощным потребителям. Едва ли захочется платить лишние деньги. При необходимости обращайте внимание на параметр. Расшифровывается согласно ГОСТ 7746-2001.
9. Номинальный класс безопасности прибора свидетельствует о том, что упоминали выше: за счет более мягких условий во вторичной обмотке риск поражения электрическим током падает. При соблюдении требований никто не гарантирует 100%, что несчастный случай не произойдет. Производственный процесс сразу закладывает некую мизерную вероятность летальных исходов, наша задача цифру уменьшить. Про коэффициент безопасности вторичной обмотки трансформатора тока расскажем следующим образом. Допустим, максимальный ток счетчика составляет 20 А. Коэффициент трансформации обозначен 20/2 А. Коэффициент безопасности изделия должен равняться 10, не более. При коротком замыкании первичной обмотки сердечник войдет в насыщение, ток вторичной цепи не превысит 20 А. Счетчик не сгорит. Аналогично рассчитывается безопасность рабочего персонала.
10. Предельная кратность тесно связана с предыдущим значением. Отношение некоторого тока, при котором погрешность составляет не менее 10%, к номинальному. Предел, при котором трансформатор тока способен помогать в измерениях, выступать средством контроля.

Надеемся, читатели теперь знают, чем рассматриваемая задача отличается от вопроса о том, как подключить понижающий трансформатор 220/12 В. Совершенно разные вещи. Обмотки идут последовательно с нагрузкой, измерителем. Коэффициент трансформации показывает, какой прибор контроля можно использовать во вторичной цепи.

УЗО, металлические потребители и установки ТТ | NAPIT

Билл Аллан из NAPIT отвечает на еще один распространенный запрос подрядчика.

Подрядчики иногда спрашивают, нужно ли устанавливать УЗО в установке ТТ перед металлическим щитком-потребителем (т. е. «переднее» УЗО), если все отходящие вспомогательные и оконечные цепи защищены УЗО/ВДТ.

Этот вопрос, возможно, основан на проверенной временем практике, и мы понимаем, что такая практика может надолго оставаться в уме.

Краткий урок истории
Традиционно в установках ТТ устанавливался либо неметаллический потребитель, либо, если устанавливался металлический потребитель, перед металлическим потребителем устанавливалось отдельное «внешнее» УЗО.

Как правило, в потребительском блоке с раздельной платой, имеющем одно или несколько УЗО на 30 мА для оконечных цепей, входное УЗО должно быть на 100 мА, тип S (с выдержкой времени), чтобы обеспечить селективность между УЗО.

Однако беспокоили кабели от источника питания до входных клемм УЗО. Это произошло потому, что УЗО не защищают кабели, питающие их входные клеммы. Это означает, что замыкание на землю на стороне питания входного УЗО может остаться незамеченным.

Если установлен металлический распределительный блок, всегда существует риск, пусть даже небольшой, что металлический корпус и другие открытые токопроводящие части вступят в контакт с проводником под напряжением, в результате чего металлические конструкции поднимутся до потенциала, приближающегося к линейное напряжение источника питания.

Относительно высокий импеданс внешнего контура заземления в системах TT может означать, что рабочий предохранитель не сработает в течение максимально допустимого времени в пять секунд, что позволит сохранить опасно высокий потенциал на всех заземленных металлических конструкциях установки.

Следовательно, вы должны были быть уверены, что какие-либо открытые металлические конструкции не могут оказаться под напряжением из-за неисправности «до» УЗО, вызванной либо нарушением изоляции, либо ослаблением одного из проводников.

Чтобы решить эту проблему, некоторые производители выпустили изоляционные комплекты для металлических потребительских блоков.

BS 7671 Требования к электрическим установкам
В рамках 17-го издания BS 7671 Регламента 531.4.1 предусмотрены требования к установке одиночного входного УЗО в системах TT – если часть установки между началом питание и входные клеммы УЗО были защищены с помощью оборудования класса II (например, оборудования с дополнительной изоляцией) или эквивалентной изоляции.

Другими словами, если бы эти кабели были должным образом защищены, не было бы необходимости во входном УЗО. Положение 531.4.1 было удалено из BS 7671:2018.

Поправка 3 17-го издания BS 7671 также ввела Постановление 421.1.201, которое требовало, чтобы «потребительские блоки и аналогичные распределительные устройства» в жилых помещениях имели стальные корпуса или корпуса, изготовленные из негорючего материала и соответствующие требованиям Постановления. 132.12 относительно доступности. Регламент 421.1.201 все еще находится в нашей текущей версии BS 7671.

Таким образом, это требование к бытовым потребительским блокам иметь стальной корпус и как лучше всего свести к минимуму возможность того, что стальной корпус когда-либо окажется под напряжением, стало проблемой для всех, кто занимается бытовыми установками — проблемой, которая усугублялась, когда использовались расходные материалы TT. .

Наконечники счетчика потребителя
Если наконечники счетчика потребителя входят в металлический потребительский блок, существует риск того, что один из концов может отсоединиться или повредиться и коснуться металлического корпуса.

Чтобы уменьшить этот риск, хвостовики счетчиков должны быть защищены от любого механического повреждения или помех. Это достигается за счет использования кабелей, которые:

— изолированы и покрыты неметаллической оболочкой (т. е. с двойной изоляцией), при необходимости должным образом закреплены кабельными зажимами ( см. рис. 1 ), или
— изолированы и заключены в кожух, такой как пластиковый кабелепровод или желоб в системе TT.

Отводы поставщика, хотя они и являются частью оборудования поставщика, при необходимости должны надлежащим образом поддерживаться кабельными зажимами.

Внутренние кабельные перемычки
Постановление 531.3.5.3.2.201 требует, чтобы при использовании корпусов класса I (т. УЗО — то есть внутренние кабельные звенья — должны иметь двойную или усиленную изоляцию.

Примечание 1: к Положению 531.3.5.3.2.201 обращает наше внимание на линию, соединяющую кабельные звенья внутри корпуса на стороне питания УЗО. В нем указано, что такие кабели должны быть изолированы и покрыты неметаллической оболочкой или усиленной изоляцией или иметь эквивалентную механическую защиту.

Примечание 2: к Постановлению 531.3.5.3.2.201 указано, что следует использовать только соединительные кабели, одобренные производителем корпуса.

При использовании раздельных потребительских блоков с отдельным двухполюсным главным выключателем и ВДТ на 30 мА для защиты оконечных цепей соединительные кабели, соединяющие сторону нагрузки главного выключателя со стороной питания ВДТ, должны быть снабжены двойным или усиленная изоляция в соответствии с Постановлением 531.3.5.3.2.201.

Если это не так, то данное конкретное расположение не подходит для установок TT, поскольку соединительные кабели не будут обеспечены адекватной защитой от замыканий. Если металлический корпус окажется под напряжением из-за неисправности, это вызовет значительные неудобства, поскольку ВДТ не имеет встроенной защиты от перегрузки по току.

Рекомендованная конфигурация блока питания с АВДТ, подходящая для использования в установках TT, показана на рис. 2 .

Поскольку каждый АВДТ снабжен шиной, риск ослабления шины и ее контакта с металлическим корпусом минимален.

Заключение
Нужно ли устанавливать УЗО на установке ТТ перед металлическим щитком, если все отходящие вспомогательные и оконечные цепи защищены УЗО/ВДТ? Ответ – нет, при соблюдении условий, упомянутых в этой статье.

Однако возникает другой вопрос: запрещает ли BS 7671 использование входного УЗО в установках ТТ с металлическим щитком? NAPIT так не считает, если соблюдаются все соответствующие требования, такие как правильная селективность УЗО.

Получите более подробную информацию о членстве в NAPIT, нажав здесь

Металлические распределительные щиты в установках, являющихся частью системы заземления TT ​​

Целью этой статьи является предоставление рекомендаций подрядчикам при установке распределительных щитов и/или аналогичных распределительных устройств.

изготовлены из негорючего материала, отвечающего требованиям Регламента 421.1.201, в бытовой установке, являющейся частью системы заземления ТТ.

Введение

Если установка является частью системы заземления TT, независимо от типа материала, из которого изготовлен потребительский блок, Правило 411.5.2 обычно требует установки одного или нескольких УЗО в качестве меры защиты от неисправности. защита.

Любое УЗО, обеспечивающее защиту от замыканий, должно быть установлено в начале защищаемой установки (см. Правило 531.3.5.3.1). В установке с несколькими источниками это требование должно применяться к каждому источнику.

Большинство установок TT, вероятно, содержат несколько УЗО, обеспечивающих дополнительную защиту или, возможно, защиту от замыканий, защищая группы цепей и/или отдельные цепи. В этом случае эти защитные устройства должны быть выбраны и установлены таким образом, чтобы ограничить риск нежелательного срабатывания (Правило 531.3.2).

Аналогичным образом, при установке нескольких устройств и необходимости свести к минимуму неудобства, связанные с нежелательным отключением во время неисправности, может потребоваться принятие во внимание требований к селективности.

Установка металлического потребительского блока

Установка металлического потребительского блока, соответствующего BS EN 61439-3 , скорее всего, будет предпочтительным вариантом для достижения соответствия Регламенту 421.1.201. Тем не менее, следует с должным вниманием относиться к методу установки, при котором потребительский блок в металлической оболочке (Класс I) устанавливается в установку, являющуюся частью системы ТТ.

Замыкание на землю, возникающее между входным проводником на концах счетчика и металлическим корпусом, как показано на рис. 1, не будет обнаружено УЗО, установленным в потребительском блоке.

Металлический корпус потребительского блока, а затем и все другие токопроводящие части, подключенные к главному заземляющему зажиму (MET) установки, поднимутся до потенциала, близкого к напряжению питания (230 В относительно земли), что создает потенциальную опасность поражения электрическим током .

При таких обстоятельствах из-за высокого импеданса внешней петли замыкания на землю ( Z s ), обычно связанного с системой TT, которое часто может превышать 100 Ом, маловероятно, что ток замыкания на землю достигнет требуемого уровня. для срабатывания рабочего плавкого предохранителя, и даже если это произойдет, маловероятно, что время срабатывания будет в пределах времени отключения 1 с, требуемого Правилом 411.3.2.4.

Например, если максимальное полное сопротивление контура замыкания на землю принимается равным 100 Ом, а также с учетом сезонных изменений сопротивления заземления для однофазного питания, ток замыкания на землю, который будет протекать при таких условиях замыкания, можно рассчитать следующим образом:

Ясно, что этот уровень тока короткого замыкания недостаточен для срабатывания устройства защиты распределительных устройств от перегрузки по току, и поэтому, если низкое значение ( Z s ) не может быть обеспечено и поддерживаться при соблюдении требований Положения 411.5 .3 для защиты от неисправности такая неисправность останется непрерывной. По этой причине предпочтительнее, чтобы защита от короткого замыкания для установки TT обеспечивалась УЗО соответствующего номинала (см.

Правило 411.5.2).

Кроме того, выбор соответствующего УЗО для конкретной установки должен соответствовать требованиям Правила 531.3.5.3.2. Таким образом, номинальный остаточный рабочий ток выбранного УЗО не должен превышать соответствующего I Δn максимальному значению сопротивления заземления ( R a ), включая сопротивление заземляющего электрода и защитного проводника, соединяющего все открытые проводящие части. В приведенном выше примере максимальное полное сопротивление контура замыкания на землю составляет 100 Ом, поэтому максимальный номинальный дифференциальный рабочий ток выбранного УЗО не должен превышать 500 мА, как указано в таблице 53.1 раздела 9.0107 BS 7671 и частично воспроизведен в таблице 1.

Концы счетчика

Возможно, невозможно устранить все риски, связанные с защитой концов счетчика от замыкания на землю, как правило, между источником и УЗО. защитное устройство внутри потребительского блока.

Однако, применяя давние отраслевые практики, применяемые многими подрядчиками по электротехнике, такие как перечисленные ниже, риск можно в достаточной степени снизить:

– использование термопластичных или термореактивных кабелей с изоляцией и оболочкой для концов счетчика (см. Постановление 531.3.5.3.2.201), и

– размещение блока потребления в непосредственной близости от счетчика энергии, уменьшение длины концов счетчика и сведение к минимуму риска повреждения,

– установка изолированного кабельного ввода, втулки и т.п., защищающих кабели от истирания, когда наконечники счетчика входят в металлический распределительный блок и/или защитный кожух, как показано на рис. 2.

Кроме того, во избежание эффектов наведенных вихревых токов в металлическом корпусе и связанных с ними эффектов нагрева все выводы счетчика должны входить в потребитель через одну и ту же точку ввода (одно выбивное отверстие для кабельного ввода).

Степень защиты

Требование Регламента 421. 1.201 направлено на то, чтобы любой источник воспламенения, такой как искрение, вызванное незакрепленным контактом, происходящим внутри блока потребителя и/или узла распределительного устройства, не мог воспламениться. корпус, снижая при этом риск распространения огня наружу.

Именно по этой причине точки ввода всех кабелей, в том числе кабельных наконечников, в металлический блок потребления не должны, насколько это практически возможно, снижать огнестойкость, обеспечиваемую таким оборудованием. Кабельные вводы, такие как те, которые часто используются для ввода сзади в потребительский блок, должны быть снабжены подходящими методами герметизации и могут включать вспучивающиеся прокладки, втулки и/или противопожарные герметики для поддержания степени пожарной безопасности.

Однако общепризнано, что требования Правил 416.2.1 и 416.2.2, направленные на предотвращение контакта с частями, находящимися под напряжением, также помогают поддерживать огнестойкость потребительского блока. Таким образом, все кабели, входящие в верхнюю поверхность потребительского блока, должны иметь степень защиты не менее IPXXB или IP2X и IPXXD или IP4X, применимую в других местах.

Если установка потребительского блока должна происходить на или в горючей сборной стене, должны быть приняты дополнительные меры предосторожности для предотвращения воспламенения окружающих материалов. Потребуется оборудование с более высокой степенью защиты, которое должно поддерживаться на уровне не ниже IP3X (см. Правило 422.4.1). Этому требованию будет соответствовать использование соответствующих типов оборудования, соответствующего стандартам повышения температуры (Правило 422.4.201).

Если установленное оборудование, такое как цельноизолированный строительный потребительский блок, не соответствует требованиям Регламента 422.4.201, должны применяться дополнительные превентивные меры для предотвращения распространения огня. Это может включать использование вторичной оболочки, изготовленной из негорючего материала подходящей толщины, для локализации потребительского блока (см.
