Схема подключения выключателя проходного: из двух, трех и более точек, фото, видео

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

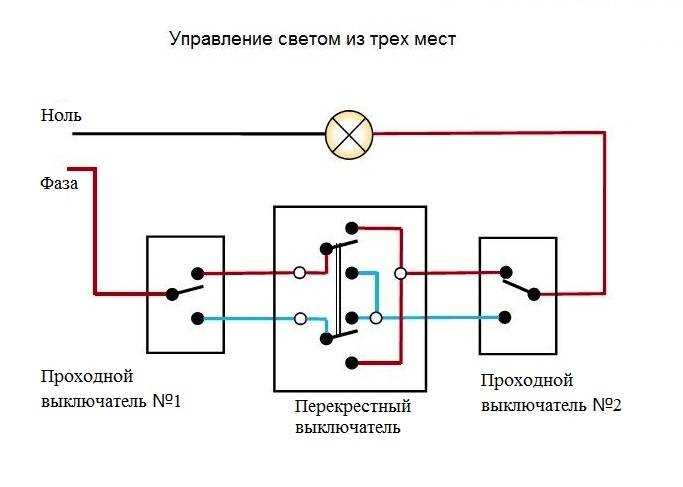

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Подключение проходного выключателя: как это делать правильно?

Наверх

03.03.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Подключение проходного выключателя: как это делать правильно?

2

5

1

16

4

Проходные выключатели позволяют управлять одним прибором освещения из разных точек: например, включить свет у входа в комнату, а выключить, лежа в кровати.

Как подключить проходной выключатель? Объясняем подробно со схемами и примерами.

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится.

В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

• Паяем провода и платы: как это делать и каким паяльником?
• Соединяем медный и алюминиевый провода: как правильно?
