Схема подключения выключателя с индикатором: правила и схема подключения устройства. Полезные советы

Схема выключателя с подсветкой

В каждом доме с электрическим освещением установлены различные приборы, в том числе и выключатели. Многими хозяевами применяется схема выключателя с подсветкой, свечение индикатора происходит постоянно, даже при выключенном освещении. Данное устройство создает дополнительные удобства, не требуя излишних затрат. Главным требованием является правильное подключение, чтобы система коммутации света работала нормально и устойчиво.

Содержание

Требования к подключению

Перед началом подключение нужно уточнить, какой светильник будет использоваться. Дело в том, что устойчивая работа подсветки возможна только при лампах накаливания и галогенных лампах. Не рекомендуется применять выключатели с подсветкой для светильников с пускорегулирующими устройствами.

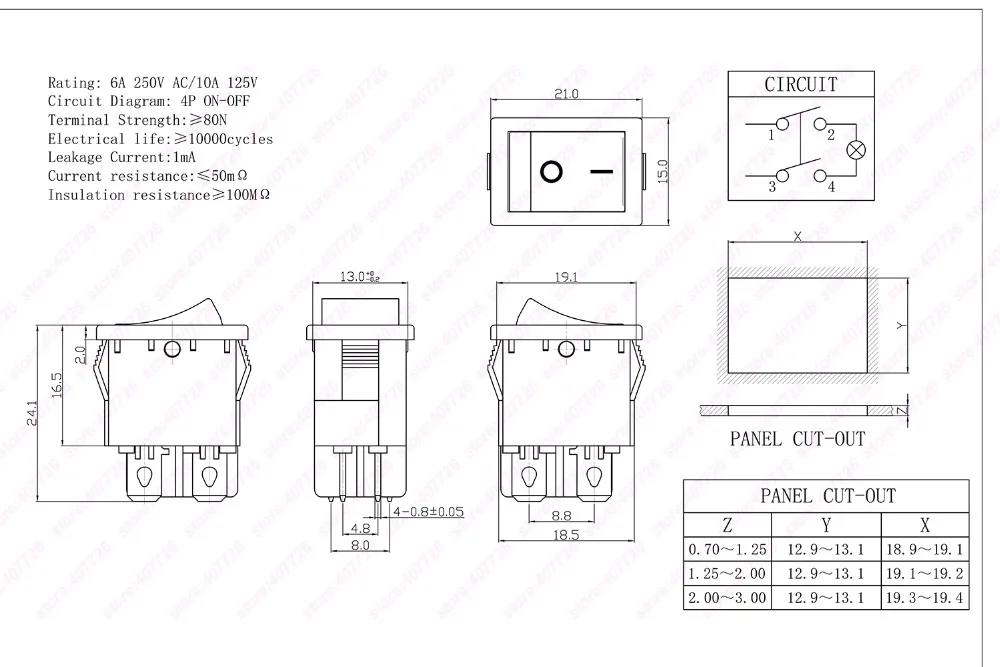

От обычного выключателя данный прибор отличается лишь наличием подсвечивающего индикатора. Для этого используются неоновые лампы или светодиоды. Подключение выполняется по простой схеме. Осуществляется параллельное соединение индикатора с выводами выключателя. Когда осветительный прибор выключается, подсветка остается соединенной с нулевым проводом электрической сети от лампы с небольшим сопротивлением. Во время включения света, в схеме происходит замыкание и подсветка гаснет.

Подключение выключателя с индикатором выполняется в определенной последовательности. Осветительная цепь обесточивается. Отсутствие тока проверяется мультиметром или пробником. В стене высверливается отверстие под установочную коробку, которую нужно установить и закрепить. При необходимости выполняется демонтаж старого выключателя. В новом выключателе силовые провода подключаются при снятой клавише. Далее к проводам параллельно подключается индикатор. Собранный прибор размещается в коробке и закрепляется винтами. В завершение проверяется работоспособность подключенных элементов освещения.

Подключения разных типов подсветки

Существует два основных способа подсвечивания выключателей. При использовании неоновой лампы можно самостоятельно создать схему подключения. Кроме газоразрядной малогабаритной лампы потребуется резистор мощностью 0,25 Вт и сопротивлением 220 кОм.

Готовая схема размещается внутри выключателя. Чтобы свет лампы был виден, просверливают специальные отверстия. Если клавиша достаточно прозрачная, то можно обойтись и без сверления. Схема подключается параллельно, без дополнительных проводов. При отключенном приборе, питание схемы производится через лампу, установленную в светильнике. Неоновая лампа потребляет слишком мало тока, поэтому осветительная лампа не загорается. При включении, наоборот, индикатор выключается, а лампа загорается.

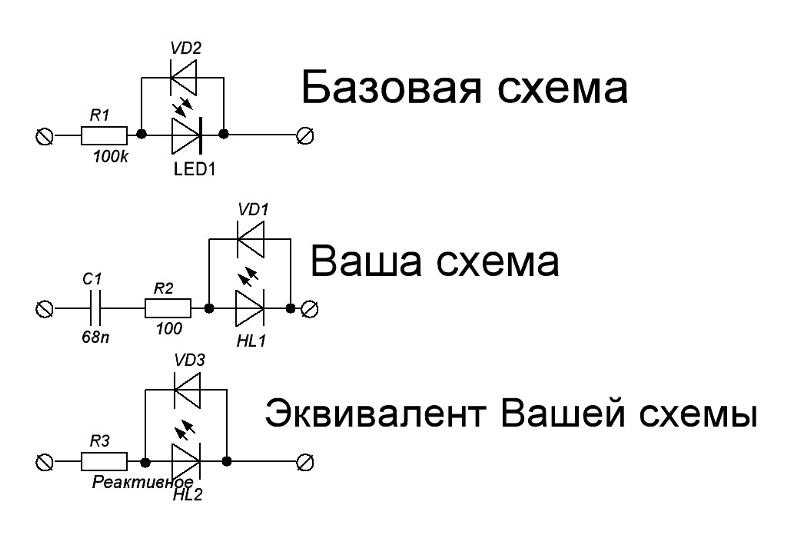

Более современным вариантом считается светодиодная подсветка. В схему, кроме светодиода входит диод, подключаемый к нему встречно-параллельно. Это связано с полярностью светодиодного индикатора, когда положительная полуволна обеспечивает его открытие и свечение. Отрицательная полуволна при закрытии создает напряжение, существенно превышающее допустимые нормы и сравнимое с напряжением сети.

При включении в цепь диода отрицательная полуволна срезается, и светодиод продолжает работать в нормальном режиме. Если не обеспечено встречное включение, произойдет мгновенное перегорание светодиода.

Таким образом, схема выключателя с подсветкой может использоваться в разных вариантах. Обычно она используется для переоборудования обычных выключателей. При замене используются уже готовые приборы, приобретаемые в торговой сети и устанавливаемые по стандартной схеме.

Установка выключателя с подсветкой

виды и особенности, монтаж изделий и приборы для светодиодных ламп

Придя вечером домой с работы, первым делом приходится в темной комнате искать выключатель. Да и в ночное время те, кому приходится вставать, вынуждены шарить рукой в поисках нужной кнопки. Нередко такие манипуляции занимают много времени и сопровождаются падением на пол попавшихся под руку предметов. Для удобства и облегчения поиска придуман выключатель с индикатором подсветки.

• Особенности и разновидности
• Принцип работы и преимущества
• Монтаж изделия
• Проходная система
• Изготовление подсветки

Особенности и разновидности

По своей конструкции и внешним признакам устройства почти не отличаются от классических выключателей. Единственное различие состоит в присутствии индикатора, который хорошо видно в темноте. При этом подсветка потребляет минимум электроэнергии и работает в том случае, когда выключен свет. Переживать по поводу большого расхода электричества не стоит, ведь устройство практически не потребляет его.

Сегодня существует большой ассортимент различных выключателей. Устройства отличаются не только наружными, но и конструктивным особенностям. Производители выпускают несколько видов изделий — клавишные, сенсорные, кнопочные, поворотные. В жилых комнатах можно устанавливать проходные приборы с подсветкой.

Наиболее распространенные из них:

1. Одноклавишные используются для замыкания одной цепи. Конструкция оснащена встроенным индикатором для подсветки.
2. Двухклавишные системы с диодом подсветки имеют два переключателя. Такие изделия используют для люстр и многоламповых светильников. Принцип действия состоит в том, что при нажатии одной кнопки включаются 1−2 и более ламп, а при нажатии на вторую загораются и остальные.
3. Трех или четырехкнопочные одновременно замыкают несколько электроцепей, поэтому они востребованы для управления освещением в нескольких помещениях из одного места.

Кроме того, все изделия классифицируются по типу подсветки. Существует несколько категорий выключателей:

1. С токоограничивающим резистором. Минусом этих устройств является то, что они предназначены для светодиодных ламп. Выключатель с подсветкой не будет работать с обычными лампочками. Это объясняется тем, что во время эксплуатации не представляется возможности создать большую силу тока, необходимую для подсветки (сопротивление светодиодных осветительных приборов гораздо выше, чем у ламп накаливания). Энергосберегающие лампочки при такой схеме могут мерцать в темноте.
2. Со светодиодом с конденсатором. Такой тип подсветки используется для увеличения показателей КПД и уменьшения потребления электричества при работе индикатора.
3. С неоновой лампой. В таких выключателях практически отсутствуют недостатки. Они совместимы с любыми видами лампочек.

Принцип работы и преимущества

Зачастую подключение выключателя с подсветкой осуществляется к основной сети. Основные элементы системы:

1. неоновая лампочка небольшого размера;
2. световой диод с элементом сопротивления.

Коммутация с основными контактами изделия должна проводиться параллельно. Когда устройство находится в нерабочем положении, тогда питание светового элемента осуществляется по нити накала во внутренней части диода с небольшим сопротивлением.

Для повышения комфорта в системе освещения квартиры (дома) потребуется не более 30 минут. Необходимо просто провести замену обычных устройств на улучшенные модели. Кроме того, можно сделать подсветку старых устройств своими руками.

Эти манипуляции может провести даже начинающий мастер, не обладающий квалификацией электрика. Для этого нужно владеть представлением о работе замкнутых цепей и уметь расшифровывать схемы. Каждая система обладает своими особенностями и параметрами.

Неправильное подключение может быть чревато последствиями:

1. отсутствие свечения диода;
2. мерцание энергосберегающих ламп;
3. слабое свечение датчика в темноте.

Существует ряд преимуществ использования изделий с подсветкой:

1. Конструкция и дизайн таких приборов практически не отличается от обычных, но индикатор способствует быстрому определению местонахождения выключателя даже во тьме.
2. Светодиод экономичен, ведь подсветка потребляет очень мало электричества.
3. Функционирование элемента осуществляется только в тех случаях, когда выключатель находится в нерабочем положении. При включении последнего система гаснет автоматически.

Монтаж изделия

Независимо от формы изделия и количества кнопок управления, установка и подключение осуществляется по одинаковому принципу. Значительно проще объяснить суть процесса на примере однокнопочного агрегата. Прежде чем начать работу, необходимо обесточить помещение. Затем производится демонтаж старого прибора. Для этого нужно:

1. Снять клавиши, поддев их плоской отверткой. Таким образом происходит их удаление из посадочного гнезда.
2. Аккуратно демонтировать пластмассовую рамку.
3. Открутить крепежные винты, фиксирующие выключатель в подрозетнике, затем вытащить корпус устройства из стены.
4. Ослабить крепления проводников и отсоединить их.

После проведения описанных манипуляций в руках останется внутренность от старого выключателя, которую можно выбросить или отложить на запчасти. Для правильного монтажа нового изделия необходимо провести аналогичную процедуру в обратном порядке:

1. Подсоединить проводники к внутренней части прибора, а затем поместить его в гнездо.
2. Зафиксировать изделие в подрозетнике.
3. Провести монтаж рамки и кнопок.
4. Подключить электричество и проверить работу прибора во всех режимах.

Подключить выключатель с индикатором подсветки, состоящий из нескольких клавиш, необходимо по аналогичному принципу. Отличие состоит в том, что в стене будет один провод фазы и несколько потребителей (их число равно количеству кнопок). Главное — это провести подключение в правильном порядке.

Проходная система

Отличительной чертой таких механизмов является подвижный контакт, который всегда задействуется при разрыве цепи. При нажатии клавиш включения и выключения он перекидывается с одного на другой, обеспечивая функциональность второго участка цепи.

Схема подключения такого прибора имеет принципиальное отличие. Одной люстрой или лампой возможно осуществлять управление с нескольких разных мест. С его помощью можно включить свет снизу лестницы, а выключить — сверху. Такие устройства выполняют замыкание цепи из разных сторон, действуя на осветительный прибор.

Монтажные работы не займут много времени: с одной стороны нужно установить первый прибор, на другом конце — проходной выключатель, оснащенный светодиодом. При отключении элементов лампочка перестанет гореть из-за отсутствия замкнутого контура для прохождения тока. Контакт замыкается, и лампа светится. Если же подключить второй, она потухнет.

Изготовление подсветки

Если нет возможности или желания избавляться от старого выключателя, можно сделать подсветку своими руками. Для этого потребуется:

1. извлечь устройство из стены;
2. с помощью паяльника необходимо собрать цепь, которая состоит из диода и резистора;
3. конструкцию припаять к входному и выходному контактам;
4. поместить диодную лампочку в корпус, установить изделие на прежнее место.

Приобрести и подключить выключатель с подсветкой не так сложно, как может показаться на первый взгляд. С этой задачей легко справится даже начинающий электрик. При работе следует учесть возможности электрической проводки, ведь в некоторых случаях требуется ее модернизация.
