Симистор подключение: принцип работы, проверка и включение, схемы

принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

• А – закрытое состояние.
• В – открытое состояние.
• U_DRM (U_ПР) – максимально допустимый уровень напряжения при прямом включении.
• U_RRM (U_ОБ) – максимальный уровень обратного напряжения.
• I_DRM (I_ПР) – допустимый уровень тока прямого включения
• I_RRM (I_ОБ) — допустимый уровень тока обратного включения.
• I_Н (I_УД
  ) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

• Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов.

Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
• Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
• Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

• Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
• Емкости: С1 и С2 – 1 мкФ х 16 В.
• Симметричный тринистор: VS1 – ВТ136.
• Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

• R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
• R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Симистор (триак) — описание, принцип работы, свойства и характеристики

Как он работает и для чего нужен

Симистор является полупроводниковым прибором. Его полное название – симметричный триодный тиристор. Его особенность – возможно проводить ток в обе стороны. Данный элемент цепи имеет три вывода: один является управляющим, а два других силовыми. В этой статье мы рассмотрим принцип работы, устройство и назначение симистора в различных схемах электроприборов. В таблице ниже представлены характеристики популярных симисторов:

Таблица характеристик популярных симисторов.

Конструкция и принцип действия

Особенность симистора является двунаправленной проводимости идущего через прибор электрического тока. Конструкция устройства строится на использовании двух встречно-параллельных тиристоров с общим управлением. Такой принцип работы дал название от сокращенного «симметрические тиристоры». Поскольку электроток может протекать в обе стороны, нет смысла обозначать силовые выводы как анод и катод. Дополняет общую картину управляющий электрод. В симисторе есть пять переходов, позволяющих организовать две структуры. Какая из них будет использоваться зависит от места образования (конкретный силовой вывод) отрицательной полярности.

Симистор.

Симметричный тиристор

Если проанализировать путь развития полупроводниковой электроники, то почти сразу становится понятно, что все полупроводниковые приборы созданы на переходах или слоях (n-p, p-n).

Простейший полупроводниковый диод имеет один переход (p-n) и два слоя.

У биполярного транзистора два перехода и три слоя (n-p-n, p-n-p). А что будет, если добавить ещё один слой?

Тогда мы получим четырёхслойный полупроводниковый прибор, который называется тиристор. Два тиристора включенные встречно-параллельно и есть симистор, то есть симметричный тиристор.

В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current).

Вот таким образом симистор изображается на принципиальных схемах.

У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ. слова gate – «затвор»). Два остальных – это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).

Как работает устройство

Исходно полупроводниковый прибор находится в запертом состоянии и ток по нему не проходит. При подаче тока на управляющий электрод, последний переходит в открытое состояние и симистор начинает пропускать через себя ток. При работе от сети переменного тока полярность на контактах постоянно меняется. Схема, где используется рассматриваемый элемент, при этом будет работать без проблем. Ведь ток пропускается в обоих направлениях. Чтобы симистор выполнял свои функции, на управляющий электрод подают импульс тока, после снятия импульса ток через условные анод и катод продолжает протекать до тех пор, пока цепь не будет разорвана или они не будут находится под напряжением обратной полярности.

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством.

При использовании в цепи переменного тока симистор закрывается на обратной полуволне синусоиды, тогда нужно подавать импульс противоположной полярности (той же, под которой находятся «силовые» электроды элемента).

Принцип действия системы управления может корректироваться в зависимости от конкретного случая и применения. После открытия и начала протекания подавать ток на управляющий электрод не нужно. Цепь питания разрываться не будет. При надобности отключить питание следует понизить ток в цепи ниже уровня величины удержания или кратковременно разорвать цепь питания.

Управляющие сигналы

Чтобы добиться желаемого результата с симистором используют не напряжение, а ток. Чтобы прибор открылся, он должен быть на определённом небольшом уровне. Для каждого симистора сила управляющего тока может быть разной, её можно узнать из даташита на конкретный элемент. Например, для симистора КУ208 этот ток должен быть больше 160 мА, а для КУ201 —не менее 70 мА.

Симистор иностранного производства.

Полярность управляющего сигнала должна совпадать с полярностью условного анода. Для управления симистором часто используют выключатель и токоограничительный резистор, если он управляется микроконтроллером – может понадобиться дополнительная установка транзистора, чтобы не сжечь выход МК, или использовать симисторный оптодрайвер, типа MOC3041 и подобных. Четырёхквадрантные симисторы могут отпираться сигналом с любой полярностью. В этом преимуществе есть и недостаток – может потребоваться увеличенный управляющий ток. При отсутствии прибор заменяется двумя тиристорами. При этом следует правильно подбирать их параметры и переделывать схему управления. Ведь сигнал будет подаваться на два управляющих вывода.

Интересно по теме: Как проверить стабилитрон.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Достоинства и недостатки

Для чего нужен рассматриваемый полупроводниковый прибор? Самый популярный вариант использования – коммутация в цепях переменного тока. В этом плане симистор очень удобен – используя небольшой элемент можно обеспечить управление высоковольтного питания. Популярны решения, когда им заменяют обычное электромеханическое реле. Плюс такого решения – отсутствует физический контакт, благодаря чему включение питания становится надежнее, переключение бесшумным, ресурс на порядки больше, быстродействие выше. Еще одно достоинство симистора – относительно невысокая цена, что вместе с высокой надёжностью схемы и временем наработки на отказ выглядит привлекательно.

Будет интересно➡ Что такое биполярный транзистор

Полностью избежать минусов разработчикам не удалось. Так, приборы сильно нагреваются под нагрузкой. Приходится обеспечивать отвод тепла. Мощные (или «силовые») симисторы устанавливают на радиаторы. Ещё один недостаток, влияющий на использование, это создание гармонических помех в электросети некоторыми схемами симисторных регуляторов (например, бытовой диммер для регулировки освещенности).

Отметим, что напряжение на нагрузки будет отличаться от синусоиды, что связано с минимальным напряжением и током, при которых возможно включение. Из-за этого подключать следует только нагрузку, не предъявляющую высоких требований к электропитанию. При постановке задачи добиться синусоиды такой способ коммутации не подойдёт. Симисторы сильно подвержены влиянию шумов, переходных процессов и помех. Также не поддерживаются высокие частоты переключения.

Особенности монтажа

Так же как и тиристоры, симисторы при работе греются, поэтому при сборке необходимо обеспечивать отвод тепла. Если нагрузка маломощная или питание импульсное (кратковременное подключение на промежуток менее 1 сек) допускается монтаж без радиатора. В остальных случаях необходимо обеспечить качественный контакт с охлаждающим устройством.

Есть три способа фиксации симистора на радиаторе: клепка, на винте и на зажиме. Первый вариант при самостоятельном монтаже не рекомендуется, так как существует высокая вероятность повреждения корпуса. Наиболее простой способ монтажа в домашних условиях — винтовой.

Порядок монтажа симистора

Перед тем, как начинают монтаж, осматривают корпус прибора и радиатора (охладителя) на предмет царапин и сколов. Их быть не должно. Затем поверхность протирают от загрязнений чистой ветошью, обезжиривают, накладывают термопасту. После чего вставляют в отверстие с резьбой в радиаторе и зажимают шайбу. Крутящий момент должен быть 0.55Nm- 0.8Nm. То есть, необходимо обеспечить должный контакт, но перетягивать тоже нельзя, так как есть риск повредить корпус.

Схема регулятора мощности для индуктивной нагрузки на симисторе

Обратите внимание, что монтаж симистора производится до пайки. Это снижает механическую нагрузку на отводы прибора. И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю.

Область применения

Характеристики, небольшая стоимость и простота устройства позволяет успешно применять симисторы в промышленности и быту. Их можно найти:

• В стиральной машине.
• В печи.
• В духовках.
• В электродвигателе.

• В перфораторах и дрелях.
• В посудомоечной машине.
• В регуляторах освещения.
• В пылесосе.

На этом перечень, где используется этот полупроводниковый прибор, не ограничивается. Применение рассматриваемого проводникового прибора осуществляется практически во всех электроприборах, что только есть в доме. На него возложена функция управления вращением приводного двигателя в стиральных машинках, они используются на плате управления для запуска работы всевозможных устройств – легче сказать, где их нет.

Основные характеристики

Рассматриваемый полупроводниковый прибор предназначен для управления схемами. Независимо от того, где в схеме он применяется, важны следующие характеристики симисторов:

1. Максимальное напряжение. Показатель, который будучи достигнут на силовых электродах не вызовет, в теории, выхода из строя. Фактически является максимально допустимым значением при условии соблюдения диапазона температур. Будьте осторожны – даже кратковременное превышение может обернуться уничтожением данного элемента цепи.
2. Максимальный кратковременный импульсный ток в открытом состоянии. Пиковое значение и допустимый для него период, указываемый в миллисекундах.
3. Рабочий диапазон температур.
4. Отпирающее напряжение управления (соответствует минимальному постоянному отпирающему току).
5. Время включения.
6. Минимальный постоянный ток управления, нужный для включения прибора.
7. Максимальное повторяющееся импульсное напряжение в закрытом состоянии. Этот параметр всегда указывают в сопроводительной документации. Обозначает критическую величину напряжения, предельную для данного прибора.
8. Максимальное падение уровня напряжения на симисторе в открытом состоянии. Указывает предельное напряжение, которое может устанавливаться между силовыми электродами в открытом состоянии.
9. Критическая скорость нарастания тока в открытом состоянии и напряжения в закрытом. Указываются соответственно в амперах и вольтах за секунду. Превышение рекомендованных значений может привести к пробою или ошибочному открытию не к месту. Следует обеспечивать рабочие условия для соблюдения рекомендованных норм и исключить помехи, у которых динамика превышает заданный параметр.
10. Корпус симистора. Важен для проведения тепловых расчетов и влияет на рассеиваемую мощность.

Вот мы и рассмотрели, что такое симистор, за что он отвечает, где применяется и какими характеристиками обладает. Рассмотренные простым языком теоретические азы позволят заложить основу для будущей результативной деятельности. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно➡ Что такое эффект Ганна и при чем здесь диоды

Как избежать ложных срабатываний

Так как для срабатывания симистора достаточно небольшого потенциала, возможны ложные срабатывания. В некоторых случаях они не страшны, но могут привести и к поломке. Поэтому лучше заранее принять меры. Есть несколько способов уменьшить вероятность ложных включений:

Как уже говорили, симистор управляется током. Это дает возможность подключать его напрямую к выходам микросхем. Есть одно ограничение — ток не должен превышать максимально допустимый. Обычно это 25 мА.

Полупроводниковая структура симистора

Структура симистора состоит из пластины, состоящей из чередующихся слоев с электропроводностями p- и n- типа и из контактов электродов основного и управляющего действия. Всего в структуре полупроводника содержится пять слоев p- и n-типа. Область между слоями называется p-n-переходом, который обладает нелинейной ВАХ с небольшим сопротивлением в обратном направлении, где минус – это n-слой, а плюс – p-слой и высокое значение сопротивления в обратном направлении. Пробой p-n-перехода происходит при напряжении равном несколько тысяч вольт.

Во время включения симистора в прямом направлении в работу вступает правая половина структуры. Левая область структуры выключена, она считается для тока, с обладанием очень высоким сопротивлением. Характеристики симистора динамического и статического плана при его действии в прямом направлении, при поступлении положительного управляющего сигнала соответствуют аналогичным характеристикам тиристора, работающего в прямом направлении.

По этой схеме к СЭУ прилагается напряжение со знаком плюс, относительно СЭ, а p—n-переходы j2 и j4 подключаются в прямом, а p—n-переходы j1 и j3 – в обратную сторону. Благодаря этому структура может рассматриваться, как структура тиристора, подключенная в обратном направлении, не принимающая участие в работе по пропусканию тока. В этом случае действие прибора определяется при помощи левой части структуры и представляет собой обратно ориентированную p—n—p—n структуру с добавочным пятым слоем n0 , который граничит со слоем p1.

Использование симистора

Симистор представляется настолько гибким и универсальным устройством, что благодаря его свойству переключения в проводящее состояние запускаемым импульсом с положительным или отрицательным знаком, который не зависит от источника проявляющего свойства мгновенной полярности. По сути названия анод и катод для прибора не имеют большой актуальности.

• Одно из популярных и простейших сфер использования симистора может считаться его применение в качестветвердотельного реле. Для него характерно малое значение пускового тока достаточного для нагрузки с большими токами. Функцию ключа в таком устройстве может играть геркон, или обладающее большой чувствительностью термореле и прочие контактные пары с током до 50мА, при этом величина тока нагрузки может ограничиваться исключительно показателями, на которые рассчитан симистор.
• 2Не менее широко использование симистора в качестве регулятора интенсивности освещения и управления скоростью вращения электромотора. Схема построена на спользовании запускающих элементов, которые устанавливаются RC-фазовращателем, такой элемент, как потенциометр регулирует интенсивность освещения, а резистор служит для ограничения тока нагрузки. Формирование импульсов выполняется с помощью динистора. После пробоя в динисторе, который происходит в результате разности потенциалов на конденсаторе, импульс разряда конденсатора, возникающий мгновенно включает симистор.
• Управление мощностью в нагрузке с использованием в схеме добавочной RC-цепочки, что дает большой фазовый сдвиг, который облегчает задачу по управлению мощности.

Обозначение симистора на схеме.

Преимущества использования симисторов

• Увеличение разрешенной критической величины напряжения коммутации, что разрешает управления большими реактивными нагрузками без существенных сбоев в коммутации. Это позволяет уменьшить число компонентов, размеры печатной платы, снизить цену и убрать потери на рассеивание энергии демпфером.
• Повышение критической величины изменения тока коммутации, что повышает качество работы на высокой частоте для несинусоидального напряжения.
• Большая чувствительность к высокой температуре рабочего процесса.
• Высокое значение допустимого напряжения снижает стремление к самовключению из состояния отсутствия проводимости при большой температуре, что разрешает их использование для резистивных нагрузок по управлению бытовой и нагревательной техникой.
• Долговечность симистора, обусловленная рабочими температурными перепадами, отличается практически неограниченным ресурсом.
• Отсутствие искрообразования и возможность управления в момент нулевого тока в сети, что снижает электромагнитные помехи.

Основные достоинства симистора:

1. большая частота срабатывания для высокой точности управления;
2. высокий ресурс по сравнению с релейными электромеханическими устройствами;
3. возможность добиться небольших размеров приборов;
4. отсутствие шума при включении и отключении электроцепей.

Силовая электроника, с использованием симисторов, разработанная отечественными производителями благодаря своим качественным показателям может составить западным фирмам высокую конкуренцию.

Материал по теме: Как подключить конденсатор

Виды симисторов

Говоря о видах симисторов, следует принять тот факт, что это симистор является одним из видов тиристоров. Когда имеются в виду различия по работе, то и тиристор можно представить своего рода разновидностью симистора. Различия касаются лишь по управляющему катоду и в разных принципах работы этих тиристоров. Читайте что такое импульсный блок питания.

Поврежденные симисторы.

Импортные симисторы широко представлены на отечественном рынке. Их основное отличие от отечественных симисторов заключается в том, что они не требуют предварительной настройки в самой схеме, что позволяет экономить детали и место на печатной плате. Как правило, они начинают работать сразу после включения в схему. Следует лишь точно подобрать необходимый симистор по всем требуемым характеристикам.

• На замену Z00607 хорошо подходят ы BT131-600, только они максимально подходят по всем характеристикам
• Полностью аналогичный у Z7M является МАС97А8.
• z3m . Такой же , как и чуть выше. Различия в токе по управляющему ключу и в максимальном напряжении. Полностью аналогичен по замене на MAC97A8
• ВТА 16 600 — импортный , рассчитанный на использование в цепях до 16 ампер и напряжением до 600 вольт
• Этот очень часто используется концерном Samsung в производстве бытовых приборов. Аналогом этого полупроводника и, несомненно, более лучшим, является BT 134-800. ы m2lz47 являются не самыми надежными с точки зрения условий эксплуатации в приборах с нестабильными параметрами питающей сети.
• тс122 25. Данный симистор очень часто называют силовым тиристором, так как он используется в электроприборах или электроинструменте в механизмах плавного пуска. Отличительной особенность данного а является его большая надежность на протяжении большого срока работы.
• 131 6 , другое название данного а ВТ 131-600, но есть и упрощенное название, и на многих деталях имеется именно упрощенная маркировка. С этим моментом очень часто связано то, что по оригинальной или упрощенной маркировке не всегда можно найти именно ту информацию, которая нужна.

Будет интересно➡ SMD транзисторы

Схемы управления

Схемы управления симистором отличаются простотой и надежностью. Там, где без применения симисторов требовалось большое количество деталей, и производилась тщательная подгонка по параметрам – симисторы значительно упростили всю принципиальную схему. Включение в схему только основных элементов позволяет миниатюризировать не только саму печатную плату, но и весь прибор в целом. Читайте принцип работы индикаторной отвертки.

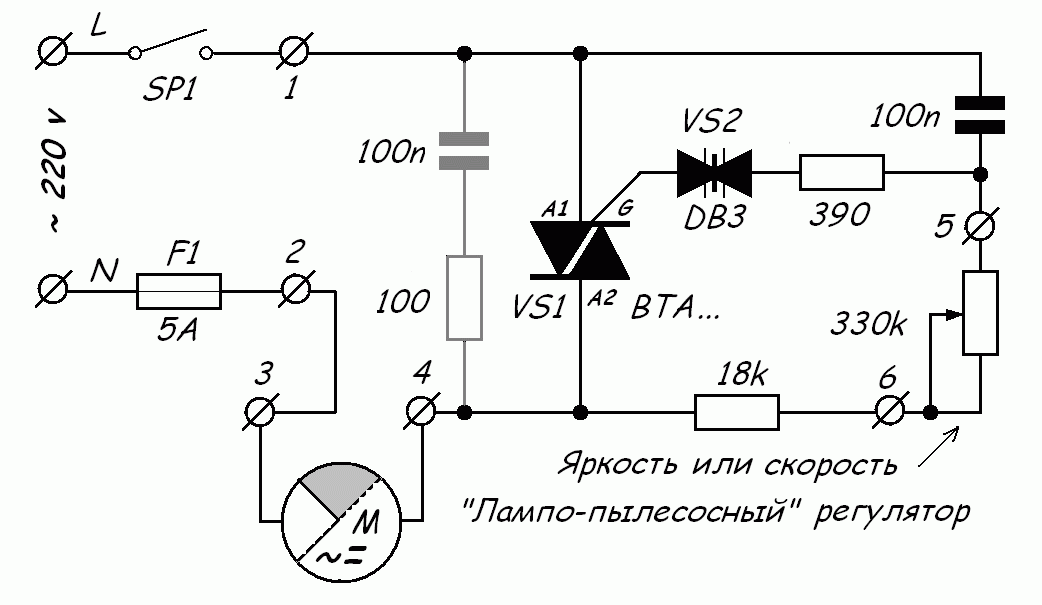

Схема диммера на симисторе позволяет создать компактное дополнение к выключателю освещения, для плавной регулировки уровня освещения. При необходимости схему можно дополнить компонентами для плавного изменения освещения в зависимости от яркости внешнего фона.

Схема регулятора на симисторе включает в себя непосредственно сам датчик температуры, питающую сеть, и прибор нагрузки. Изменение показаний датчика температуры приводит к изменени показателей тока на ключе симистора, что приводит либо к увеличению напряжения, либо к уменьшению. Забудьте о сложных механических устройствах с биметаллическими пластинами и выгорающих контактах. Схемы управления скоростью вращения двигателя принципиально ничем не отличаются по принципу построения от других аналогичных. Нюансы касаются только параметров тока и напряжения на двигатель.

Симистр на электронной схеме.

Управление симистором через оптопару позволяет подключать электрооборудование, которым нужно управлять. Непосредственно к компьютеру через порт LPT. Оптопара в данном примере позволяет защитить непосредственно материнскую плату компьютера от перегрузки и выхода из строя. Своего рода умны предохранитель с функцией управления. Управление симистором с микроконтроллера позволяет добиться очень точных показателей по току и напряжению, при которых происходит управление самим симистором и распределению питающего напряжения на различные устройства нагрузки.

Как работает симистор? – Полное иллюстрированное руководство – Интеллектуальные решения для дома

13 мая 2020 г. 22 декабря 2020 г.

Симистор — это полупроводниковый компонент, который можно рассматривать как переключатель. С помощью небольшого сигнала от микроконтроллера можно управлять напряжением сети. Однако это невозможно сделать напрямую. Вам нужно промежуточное устройство, чтобы иметь возможность управлять симистором и отделить его от микроконтроллера.

Симистор является основным элементом SSR. Там уже встроены все компоненты для управления и разделения. Если вы хотите использовать его самостоятельно, вы должны добавить его. Но благодаря этому вы получаете наиболее универсальный способ управления сетью переменного тока, а во многих случаях и лучшее решение, чем EMR или SSR.

Конструкция симистора

Есть мнение, что симисторы — очень сложные устройства. Нет, не 🙂 Постараюсь развеять этот миф раз и навсегда. В этой главе мы заглянем внутрь и посмотрим, из чего сделан симистор.

Не хотелось бы углубляться в физику. Я предполагаю, что вас больше интересует, как использовать его в реальном проекте. Не то, как устроены полупроводниковые структуры. Тем не менее, позвольте мне хотя бы немного обрисовать тему, чтобы сделать этот пост полным.

Чтобы лучше это объяснить, давайте ответим на вопросы: «что такое…»

Диод

Диод — одно из простейших полупроводниковых устройств. Он пропускает ток только в одном направлении.

Тиристор (SCR)

Тиристор в большей или меньшей степени представляет собой диод с управляемым затвором. В зависимости от состояния вентиля диод ведет себя как классический диод или полностью блокирует ток.

Симистор

Симистор представляет собой два тиристора, соединенных спина к спине с общим затвором. Это позволяет контролировать ток в обоих направлениях.

Триаки поставляются в самых разных упаковках. Все они имеют три терминала: MT1, MT2, GATE и встроенный радиатор.

Прежде чем куда-либо прикручивать, прочтите документацию! Радиатор можно внутренне подключить к одной из клемм. В этом случае вы должны обращаться с ним так, как будто он находится под высоким напряжением.

Как работает Triac?

Чтобы лучше объяснить, как работает симистор, я подготовил эту простую схему. Это базовая схема, позволяющая управлять большим током нагрузки при малом токе «затвора» с помощью переключателя. Он может быть маленьким, потому что через него будет протекать очень малый ток (мА).

Однако! Низкий ток не означает низкое напряжение! Этот переключатель находится под высоким напряжением! Когда он закрыт, через него проходит 230 (или 120) В переменного тока!

Хотя ток может течь в обоих направлениях через клеммы MT1 и MT2, они не взаимозаменяемы .
Для правильного срабатывания симистора необходимо подать напряжение на гейт с терминала МТ2. Это та, что на противоположной стороне, к которой на символе нарисованы Врата.

Симистор, как и Тиристор, имеет интересную особенность. Его можно отключить только тогда, когда ток, протекающий через клеммы, упадет до значения, близкого к нулю.

Из этого вытекают две вещи:

1. Симистор не подходит для управления постоянным током. В постоянном токе напряжение и, конечно же, ток никогда не падают до нуля. Вы можете включить нагрузку, но нет возможности ее выключить.
2. Для срабатывания симистора (в том числе классического SSR) достаточно короткого импульса. С переменным током вы должны периодически запускать его, потому что напряжение падает до нуля каждые 10 мс (или 8 мс).

Применение симистора

Я представлю вам две версии схем в зависимости от ваших потребностей. Вы можете использовать простую или более сложную версию.

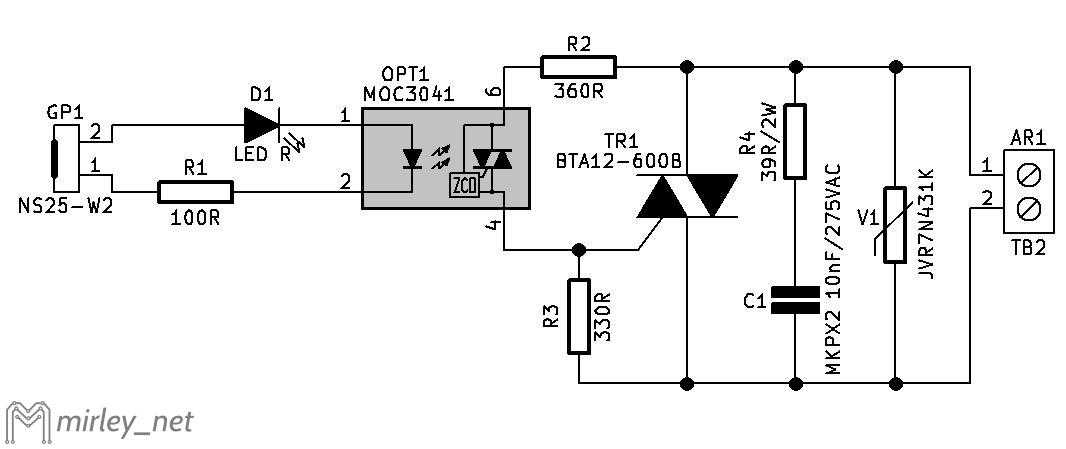

Простая версия схемы

Если вы просто хотите включить/выключить цепь нагрузки и не собираетесь регулировать мощность, то этой версии вам достаточно.

Как вы, наверное, сразу заметили, эта схема мало чем отличается от внутренней конструкции SSR (статья о SSR). Вы можете рассматривать его как самодельную версию твердотельного реле 🙂

Две вещи, на которые я хотел бы обратить ваше внимание:

1. Если вы используете опто-симистор со встроенным детектором пересечения нуля (например, MOC3041) , учтите, что так же, как и в случае SSR со встроенным ZCD, задержка включения может составлять до 10 мс (при 50 Гц).
2. Если вы хотите управлять индуктивной нагрузкой (например, двигателем), добавьте «демпфер». Эта схема подавляет внезапно возрастающее напряжение, когда симистор выключен. В определенных условиях это может привести к тому, что симистор включится сам по себе. Если у вас есть время и вы хотите узнать больше об этой теме, я рекомендую Application Note от ST.

Усовершенствованная версия

Сейчас мы только откроем наиболее существенные преимущества симистора. Используя этот вариант схемы, вы имеете полную свободу в выборе типа управления (подробнее об этих типах я напишу в своей статье 9).0005 Как контролировать напряжение переменного тока с помощью микроконтроллера? ).

• Управление ВКЛ/ВЫКЛ – как в простой версии, электромагнитные реле и твердотельные реле.
• Управление фазой
• Управление циклом

Чтобы в полной мере воспользоваться возможностями симистора, мы должны добавить в нашу схему еще один элемент: наш собственный детектор пересечения нуля. В отличие от схемы, встроенной в Opto-Triac, эта версия является ручной. Это только дает нам информацию о моменте, когда сеть переменного тока достигает нуля напряжения. Что мы с ним будем делать — это наше дело, у нас полная свобода.

Детектор перехода через ноль

ZCD необходим для синхронизации момента включения симистора. В случае ON/OFF Control и Cycle Control он всегда будет как можно ближе к нулю. В случае Phase Control нам потребуется добавить некоторую задержку.

Несколько практических советов

1. Вместо оптопары с двумя светодиодами для выпрямления напряжения можно использовать мост Гретца. Подробнее об этих двух методах я писал в статье «Как определить напряжение сети переменного тока с помощью микроконтроллера».
2. В идеальном мире момент включения всегда идеально равен нулю. К сожалению, мы в нем не живем, поэтому всегда будут какие-то задержки. Минимизировать это хорошо, но не надо сходить с ума 🙂

Как это сделать?

• Увеличение тока на входе оптопары приведет к более быстрому включению светодиода. На схеме это 200 кОм, это ограничивает ток примерно до 1 мА (при 230 В переменного тока). Этого значения достаточно для работы оптопары, но вызывает некоторую задержку. Максимальный ток светодиода вы найдете в документации конкретной модели. Например, посчитаем, какие номиналы были бы у резисторов, если бы мы захотели увеличить ток до 10 мА.

Резистор на 23 кОм вы, конечно, нигде не найдете. В этом случае выберите ближайший, например, 24 кОм. Или вы можете выбрать два резистора и сложить их сопротивления. Использование двух резисторов имеет еще одно преимущество: напряжение и мощность распределяются пропорционально. В моем примере я выберу два резистора по 12 кОм.

Рассчитаем новые значения тока и мощности.

Не пропустите этот шаг. Если вы выберете неправильные резисторы, они сгорят!

Маленькие резисторы THT или SMD обычно имеют мощность 0,25 Вт. Таким образом, даже при использовании двух резисторов они должны выдерживать не менее 1,1 Вт каждый. Не забывайте всегда иметь буфер. Я рекомендую вам использовать два резистора по 2 Вт.

• Уменьшение подтягивающего резистора на выходе оптопары также приведет к более быстрому отклику. За счет уменьшения тока, втекающего в коллектор, он откроется раньше. Увеличьте сопротивление, например, 50 кОм.
• Третий совет касается программного обеспечения. Я не знаю, какой микроконтроллер вы используете для этого проекта, но это не имеет значения. Каждый Arduino (ATMega), ESP, STM, PIC, Raspberry Pi справится с этой задачей. Каждый из них может генерировать внешнее прерывание с нарастающим или спадающим фронтом.

До и после изменений схема выглядит следующим образом:

Окончательная схема

В этой версии я использовал другой тип оптотриака. Вместо MOC3041 я использовал MOC3021. Он не имеет встроенного блока ZCD. Я сам об этом позаботился, поэтому он мне не нужен 🙂 К тому же, если бы я хотел использовать фазовый контроль, это было бы невозможно. В остальном схема должна быть понятна. Помните, MT1 и MT2 не взаимозаменяемы!

Преимущества

• Отсутствие движущихся частей (т. е. практически бесконечный срок службы).
• Намного быстрее, чем электромагнитное реле.
• Очень универсальный (можно выбрать любой способ управления).
• Помехи при переключении не возникают (если вы все делаете правильно).
• Нет искр.
• Низкое энергопотребление в цепи управления.
• Не издает звуков.

Недостатки

• Никогда не открывается полностью (как ЭМИ). Таким образом, он имеет некоторый ток утечки (мкА)
• Более высокое сопротивление, когда симистор закрыт, вызывает его нагрев.
• Работает только с переменным током.
• Невозможно напрямую подключиться к GPIO.
• Более сложный в использовании, чем SSR и EMR.

Симистор – резюме​

В этой статье вы узнали, насколько универсальным устройством является симистор. Добавив в свой проект несколько дополнительных компонентов, вы сможете настроить его именно под свои нужды. Вы можете использовать его вместо классического реле или выбрать более сложный метод управления, например, фазовое или циклическое управление.

Связанные статьи

Как определить напряжение сети с помощью микроконтроллера?

Самый простой способ определить напряжение в сети с помощью микроконтроллера – это…

Как запустить Умный дом – пошаговое иллюстрированное руководство

Это первая статья из серии, в которой…

Как работает реле? — Полное иллюстрированное руководство

Реле (EMR или электромагнитное реле) представляет собой электромеханический компонент…

Принципы и схемы симистора — часть 1

---

» Перейти к дополнительным материалам

Симистор представляет собой управляемый твердотельный переключатель переменного тока с полуфиксацией средней и большой мощности. В этой статье, состоящей из двух частей, объясняется его основная работа и показаны различные способы его использования. Большинство практических схем показывают два набора значений компонентов для использования с обычными бытовыми/коммерческими источниками переменного напряжения 50 Гц или 60 Гц с номинальным значением либо 240 В (как используется в большинстве стран Европы), либо (в скобках) 120 В (как используется в большинстве стран Европы). США). В каждой конструкции пользователь должен использовать симистор с номиналами, соответствующими его или ее конкретному приложению.

Основы симистора

РИСУНОК 1. Символы симистора.

РИСУНОК 2. Простой выключатель питания переменного тока с резистивной (ламповой) нагрузкой.

Симистор представляет собой твердотельный тиристор с тремя выводами (MT1, затвор и MT2), который использует альтернативные обозначения на рис. 1 и действует как пара тиристоров, соединенных инверсно параллельно и управляемых через один затвор. Терминал. Он может проводить ток в любом направлении между своими клеммами MT1 и MT2 и, таким образом, может использоваться для прямого управления питанием переменного тока. Он может запускаться как положительным, так и отрицательным током затвора, независимо от полярности тока MT2, и, таким образом, он имеет четыре возможных режима запуска или «квадранта», обозначенных следующим образом:

I+     Mode = ток MT2 +ve, ток затвора +ve
I-      Mode = ток MT2 +ve, ток затвора -ve
III+   Mode = ток MT2 -ve, ток затвора +ve
III+   Mode = ток MT2 -ve, gate current -ve

Чувствительность триггерного тока наибольшая, когда MT2 и вентильный токи имеют одинаковую полярность (либо оба положительные, либо оба отрицательные), и обычно вдвое меньше, когда они имеют противоположную полярность.

На рис. 2 показан симистор, используемый в качестве простого переключателя питания переменного тока, управляющий резистивной ламповой нагрузкой; предположим, что SW2 закрыт. Когда SW1 разомкнут, симистор действует как разомкнутый переключатель, и лампа пропускает нулевой ток. Когда SW1 замкнут, симистор запирается через R1 и самоблокируется вскоре после начала каждого полупериода, таким образом переключая полную мощность на ламповую нагрузку. Симистор автоматически разблокируется в конце каждого полупериода переменного тока, когда мгновенное напряжение питания (и, следовательно, ток нагрузки) кратковременно падает до нуля.

В Рис. 2 задача резистора R1 заключается в ограничении пикового мгновенного тока затвора симистора при включении до безопасного значения; его сопротивление (вместе с сопротивлением нагрузки) должно быть больше, чем пиковое напряжение питания (примерно 350 В в цепи 240 В переменного тока, 175 В в цепи 120 В), деленное на номинальный пиковый ток затвора симистора (который обычно указывается в документации производителя симистора). расширенные технические данные).

Обратите внимание на рис. 2 (и в большинстве других схем симистора, показанных в этой мини-серии), что — из соображений безопасности — нагрузка подключается последовательно с нейтральной линией (N) источника переменного тока, а главное вкл./выкл. переключатель SW2 может изолировать всю цепь от действующей (L) линии.

Эффект скорости симистора

РИСУНОК 3. Простой выключатель питания переменного тока с индуктивной нагрузкой и демпферной цепью C1-R2 для подавления эффекта скорости.

Большинство симисторов, как и SCR, подвержены проблемам «скорость-эффект». Между основными выводами и затвором симистора неизбежно существуют внутренние емкости, и если на одном из основных выводов появляется резко возрастающее напряжение, оно может — если его скорость нарастания превышает номинальную dV/dt симистора — вызвать достаточный прорыв к ворота, чтобы включить симистор. Это нежелательное включение «эффекта скорости» может быть вызвано переходными процессами в линии питания; однако проблема особенно серьезна при управлении индуктивными нагрузками, такими как электродвигатели, в которых токи и напряжения нагрузки не совпадают по фазе, что приводит к внезапному появлению большого напряжения на основных клеммах каждый раз, когда симистор размыкается, когда ток на его основной клемме падает. почти до нуля в каждом рабочем полупериоде.

Проблемы, связанные с эффектом скорости, обычно можно решить, подключив R-C «демпферную» сеть между MT1 и MT2, чтобы ограничить скорость нарастания напряжения до безопасного значения, как показано (например) в схеме переключателя питания симистора в Рисунок 3 , где R2-C1 образуют демпферную сеть. Некоторые современные симисторы имеют повышенные характеристики dV/dt (обычно 750 В/мс) и практически не подвержены влиянию скорости; эти симисторы известны как «бесшумные» типы.

Подавление радиопомех

РИСУНОК 4. Базовый диммер лампы переменного тока с подавлением радиопомех через C1-L1.

Симистор можно использовать для управления переменной мощностью переменного тока с помощью метода «переключения с фазовой задержкой», при котором симистор срабатывает частично в течение каждого полупериода. При каждом включении симистора ток его нагрузки резко (за несколько микросекунд) переключается от нуля до значения, заданного его сопротивлением нагрузки и мгновенными значениями напряжения питания. В схемах с резистивной нагрузкой, таких как диммеры ламп, это действие переключения неизбежно генерирует импульс ВЧ-помех, который наименьший, когда симистор срабатывает вблизи точек пересечения нуля 0° и 180° осциллограммы линии питания (при которой переключатель токи включения минимальны), а максимальны при срабатывании устройства 90° после начала каждого полупериода (когда токи включения максимальны).

Импульсы РЧ-помех возникают с частотой, вдвое превышающей частоту сети, и могут быть очень раздражающими. В диммерах ламп РЧ-помехи обычно можно устранить, установив на диммер простую сеть LC-фильтров, как показано на рис. 4 . Фильтр устанавливается рядом с симистором и значительно снижает скорость нарастания токов в сети переменного тока.

РИСУНОК 5. Символ диака.

Диаки и квадраки

Диак представляет собой двухполюсное двунаправленное триггерное устройство; он может использоваться с напряжениями любой полярности и обычно используется в сочетании с симистором; На рис. 5 показан символ схемы. Основное действие диака таково, что при подключении к источнику напряжения через токоограничивающий нагрузочный резистор он действует как высокоимпедансный, пока приложенное напряжение не поднимется примерно до 35 В, после чего он срабатывает и действует как низкоимпедансный 30 В. стабилитрон, и 30 В вырабатывается на диаке, а остальные 5 В появляются на нагрузочном резисторе. Диак остается в этом состоянии до тех пор, пока его прямой ток не упадет ниже минимального удерживающего значения (это происходит, когда напряжение питания падает ниже значения «стабилитрона» 30 В), после чего диак снова отключается.

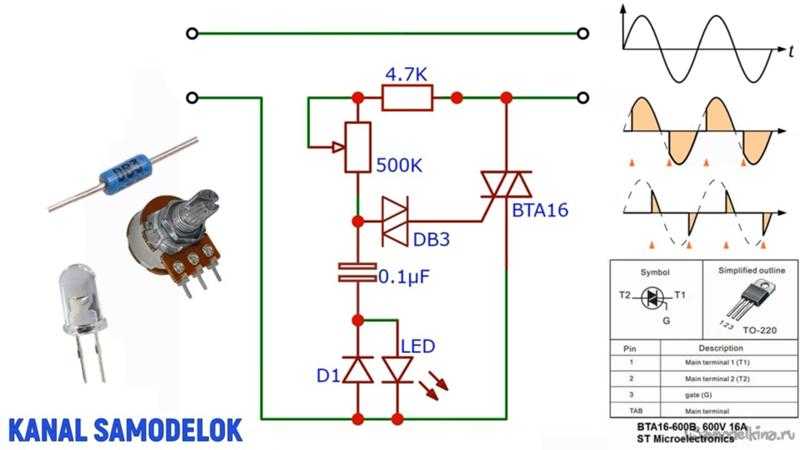

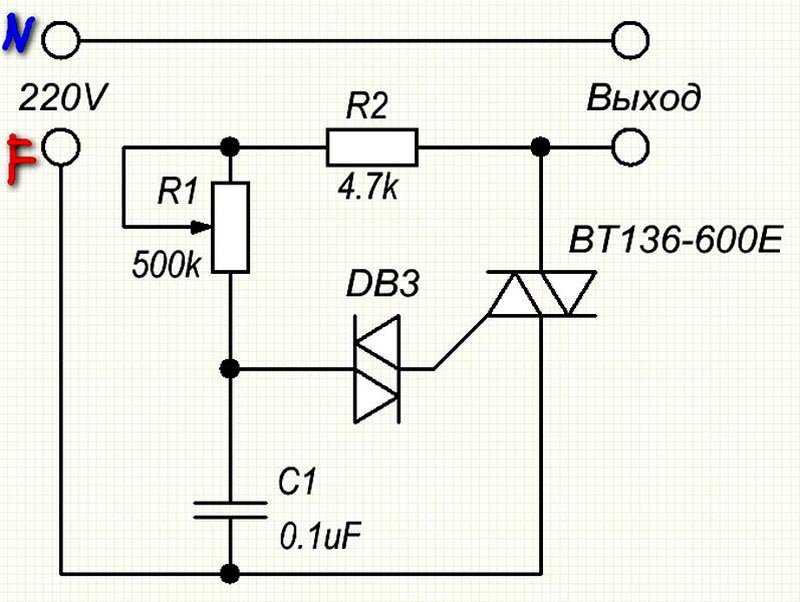

РИСУНОК 6. Базовая схема диммера лампы с регулируемой фазовой задержкой.	Рисунок 7 . Символ квадрака.

Диак чаще всего используется в качестве пускового устройства в приложениях управления мощностью с фазным триаком, как в базовой схеме диммера лампы Рисунок 6 . Здесь в каждом полупериоде линии электропередачи сеть R1-RV1-C1 применяет вариант полупериода с переменной задержкой по фазе к затвору симистора через диак, и когда напряжение C1 возрастает до 35 В, диак срабатывает и подает триггерный импульс 5В (от С1) на затвор симистора, тем самым включая симистор и одновременно подавая питание на ламповую нагрузку и отключая привод от RC-цепи. Таким образом, средняя мощность нагрузки (интегрированная за полный период полупериода) полностью изменяется от почти нуля до максимума через RV1.

В первые дни разработки симистора некоторые специализированные устройства производились со встроенным диодом последовательно с затвором симистора; такие устройства были известны как квадраки и использовали символ схемы на рисунке 7 . Quadrac не имели коммерческого успеха и сейчас устарели.

Варианты силового выключателя переменного тока

Простейший тип симисторного силового выключателя Рис. 2 , в котором симистор включается через R1, когда SW1 замкнут; Только 1 В или около того генерируется на симисторе, когда он включен, поэтому R1 и SW1 потребляют очень небольшую среднюю мощность; На рис. 3 показана та же цепь, снабженная «снабберной» сетью. Есть много полезных вариантов этих основных схем. На рис. 8 , например, показана версия, которая может запускаться через источник постоянного тока переменного тока. C1 заряжается (через R1-D1) до +10 В в каждом положительном полупериоде линии питания переменного тока, и этот заряд запускает симистор, когда SW1 замкнут. Обратите внимание, что R1 постоянно подвергается почти полному напряжению сети переменного тока и, следовательно, требует довольно высокой номинальной мощности, и что все части этой схемы находятся под напряжением, что затрудняет взаимодействие с внешней схемой управления.

РИСУНОК 8. Переключатель питания переменного тока с запуском по постоянному току переменного тока.	РИСУНОК 9. Выключатель питания переменного тока с изолированным входом (с оптической развязкой), срабатывающий от постоянного тока.

На рис. 9 показана вышеприведенная схема, модифицированная для обеспечения «изолированного» взаимодействия с внешней схемой управления. SW1 просто заменяется транзистором Q2, который управляется со стороны фототранзистора оптрона. Светодиод соединителя питается от внешнего источника постоянного тока через R1, а симистор включается только при замыкании SW1; При желании SW1 можно заменить электронной коммутационной схемой.

РИСУНОК 10. Выключатель питания переменного тока с изолированным входом, срабатывающий от переменного тока.	РИСУНОК 11. Переключатель питания переменного тока с запуском по постоянному току с помощью транзистора.

На рис. 10 показан вариант, в котором симистор запускается по переменному току в каждом полупериоде через импеданс переменного тока C1-R1 и через встречно-параллельные стабилитроны ZD1-ZD2, а C1 рассеивает около нуля власть. Мостовой выпрямитель D1-D4 подключен к сети ZD1-ZD2-R2 и нагружен Q2. Когда Q2 выключен, мост фактически разомкнут, и симистор открыт в каждом полупериоде, но когда Q2 включен, между ZD1-ZD2-R2 возникает почти короткое замыкание, и симистор выключен. Q2 управляется через оптопару от изолированной внешней цепи, а симистор включен, когда SW1 разомкнут, и выключен, когда SW1 замкнут.

РИСУНОК 12. Выключатель питания переменного тока с изолированным входом и срабатыванием по постоянному току.

На рисунках 11 и 12 показаны варианты, в которых симистор запускается с помощью трансформаторного источника постоянного тока и транзисторного ключа. В Рисунок 11 , Q2 и симистор оба включены, когда SW1 замкнут, и выключены, когда SW1 разомкнут. На практике SW1 можно заменить электронной схемой, позволяющей активировать симистор с помощью тепла, света, звука, времени и т. д. Обратите внимание, однако, что вся эта схема находится под напряжением. На рис. 12 показана схема, модифицированная для работы с оптопарой, позволяющая активировать ее через полностью изолированную внешнюю схему.

Запуск UJT

Еще один способ получить полностью изолированное симисторное переключение — использовать схемы UJT на рисунках 13 и 14 , в которых UJT представляет собой старый тип 2N2646 или его современный аналог. В этих схемах срабатывание триггера осуществляется через UJT-генератор Q2, который работает на частоте несколько кГц и подает выходные импульсы на затвор симистора через импульсный трансформатор T1, что обеспечивает желаемую «развязку». Из-за довольно высокой частоты колебаний UJT запускает симистор в течение нескольких градусов после начала каждого полупериода сети переменного тока, когда генератор активен.

РИСУНОК 13. Выключатель питания переменного тока с изолированным входом (с трансформаторной связью).	РИСУНОК 14. Выключатель питания переменного тока с изолированным входом.

В Рис. 13 Q3 включен последовательно с основным времязадающим резистором UJT, поэтому UJT и симистор включаются только при замыкании SW1. В Рис. 14 Q3 подключен параллельно основному времязадающему конденсатору UJT, поэтому UJT и симистор включаются только тогда, когда SW1 разомкнут.

РИСУНОК 15. Типичная схема симистора с оптронной развязкой и рабочие характеристики.

Рис. 16. Управление маломощными лампами через оптронный симистор.

Симисторы с оптической развязкой

Затворы «голого» симистора по своей природе фоточувствительны, поэтому симистор с оптической развязкой может быть изготовлен путем монтажа «голого» симистора и светодиода близко друг к другу в одном корпусе. На рис. 15 показана схема и перечислены характеристики типичной шестиконтактной версии DIL такого устройства, в которой светодиод имеет максимальный номинальный ток 50 мА, симистор имеет максимальные номинальные значения 400 В и 100 мА среднеквадратичного значения (и номинальный ток 1,2 А для 10 мс), а весь пакет имеет номинальное напряжение изоляции 1,5 кВ и типичную чувствительность срабатывания по входному току 5 мА.

Триаки с оптопарой просты в использовании и обеспечивают превосходную электрическую изоляцию между входом и выходом. Вход используется как обычный светодиод, а выход как маломощный симистор. На рис. 16 показано устройство, используемое для включения лампы накаливания с питанием от сети переменного тока, которая должна иметь среднеквадратичное значение ниже 100 мА и номинальный пиковый пусковой ток ниже 1,2 А.

РИСУНОК 17. Управление большой мощностью через ведомый симистор.	РИСУНОК 18. Приведение в действие индуктивной нагрузки.

На рис. 17 показан симистор с оптической развязкой, используемый для активации подчиненного симистора, тем самым управляя нагрузкой любой требуемой номинальной мощности. Эта схема подходит для использования только с неиндуктивными нагрузками, такими как лампы и нагревательные элементы. Его можно модифицировать для использования с индуктивными нагрузками, такими как электродвигатели, используя соединения, указанные в 9.0005 Рисунок 18 . Здесь цепь R2-C1-R3 обеспечивает определенный фазовый сдвиг в цепи затвора-привода симистора, чтобы обеспечить правильное срабатывание симистора, а R4-C2 образуют демпферную сеть для подавления эффектов скорости.

Синхронный силовой выключатель с «нулевым напряжением»

Синхронный силовой выключатель с «нулевым напряжением» (или «интегральный цикл») — это переключатель, в котором симистор постоянно включается сразу после начала каждого полупериода мощности (т. е. около точки нулевого напряжения сигнала), а затем снова автоматически выключается в конце, таким образом генерируя минимальные радиопомехи. В большинстве схем переключения мощности, показанных до сих пор в этой статье, симистор включается в произвольной точке своего начального полупериода включения, тем самым создавая потенциально высокий начальный всплеск радиопомех, но затем дает синхронное действие переключения при нулевом напряжении. на все последующие полупериоды.

Истинно синхронная схема с нулевым напряжением использует систему переключения Рисунок 19 , в которой симистор может открываться только вблизи начальной точки или точки «нулевого напряжения» каждого полупериода, и, таким образом, создает минимальные ВЧ-помехи. Эта система широко используется для включения/выключения сильноточных нагрузок, таких как электрические нагреватели и т. д.

РИСУНОК 19. Система синхронного переключения питания переменного тока с нулевым напряжением.	РИСУНОК 20. Синхронный выключатель питания переменного тока.

На рис. 20 показан практичный синхронный выключатель питания переменного тока с нулевым напряжением; 10 В постоянного тока получают от переменного тока через R7-D1-ZD1 и C2 и переключают на затвор симистора через Q2, который управляется через SW1 и детектор «нулевого напряжения» Q3-Q4-Q5 и может подавать ток затвора только тогда, когда SW1 закрыт, а Q3 выключен.

РИСУНОК. 21 Альтернативный вариант синхронного выключателя переменного тока.

В детекторе нулевого напряжения транзисторы Q4 или Q5 включаются всякий раз, когда напряжение в сети переменного тока превышает или ниже нуля более чем на несколько вольт (задается RV1), тем самым активируя транзистор Q3 через резистор R5 и блокируя транзистор Q2.
