Светодиодная лента подключение к 220: Подключение светодиодной ленты 220 Вольт.

Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:



• заглушка


• коннектор-вилка


• Преимущества

  Какие же преимущества имеет светодиодная лента 220В?

  1Как уже было сказано выше, она не требует блока питания.

  Отсюда выходит существенная экономия общих затрат.

• 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

  Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

  Она сразу может идти в катушках протяженностью по 50-100 метров.


  То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

  Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.


  Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.


  3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

  Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

  4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

  Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,


  то для 220В можно выбирать и меньшие сечения.

  Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.



  Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

• Недостатки

  Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

  1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

  Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

• Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.


  2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

  В зависимости от типа светодиода ее можно отрезать:



  • по 50см





  • по 1 метру





  • по 2 метра



  То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.



Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:



• сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.



• вилка 220V с диодным мостом-выпрямителем и разъемом на конце


• заглушка



Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.



все о подключении светодиолной ленты

Содержание

• 1 Светодиодная лента 220В – что это такое и как ее подключить
• 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
• 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
• 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п. м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

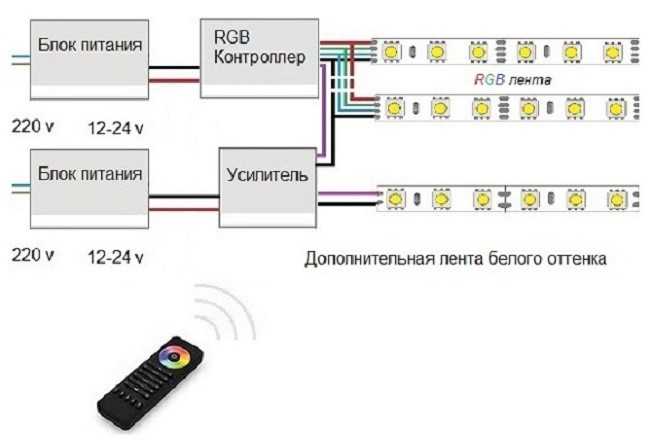

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



можно ли без блока питания

1. Особенности ленты на 220В

2. Лента низковольтная

3. Блок питания

4. С балластом

5. Типичные ошибки подключения

Осветительные приборы в питание в большинстве случаев осуществляется от бытовой электросети 220 В. Из альтернатив можно назвать разве что осветительные приборы, подключаемые к бортовой сети автомобилей или мотоциклов. В остальных случаях в начале цепи питания светодиодной ленты всегда находится источник переменного напряжения 220 вольт, будь то бытовая розетка или распределительный щит. На практике существуют разные варианты подключения светодиодных светильников, которые зависят от параметров осветительного прибора.

Особенности ленты на 220 вольт

Самый банальный вариант — использование ленты, рассчитанной на полное напряжение сети. Однако напрямую подключать светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы имеют одностороннюю проводимость и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не предназначены для работы в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико и срок службы элементов будет коротким. Светодиодную ленту следует включать через выпрямитель — желательно мост (двухполупериодная схема).

Подключение LED-ленты через диодный мост. Фазировка при таком подключении не важна, фазу и ноль можно подключить к любому входному выводу выпрямителя.

Недостатком использования высокого напряжения при равной мощности является пониженный ток, поэтому отрезки ленты можно соединять последовательно до 100 м общей длины (низковольтные светильники — до 5 м). Также плюсом является возможность использования проводников с уменьшенным сечением, но не в ущерб механической прочности.

Важно! Основным недостатком этого варианта является крайняя нежелательность использования высоковольтной ленты внутри помещений.

Для регулировки яркости можно использовать диммер — Включается перед выпрямителем. Диммер может быть как ручным с поворотной кнопкой, так и с дистанционным управлением.

Низковольтная полоса

Если местные условия не позволяют использовать 220 вольт, необходимо использовать полосы на 5/12/24/36 вольт. Здесь тоже есть множество… вариантов подключения. .. к бытовой электросети.

Правильное подключение двух и более потребителей.

Блок питания

Самый очевидный вариант – эксплуатация светильника вместе с блоком питания на соответствующее напряжение. Громоздкие и неэкономичные источники, построенные по классической схеме с понижающим трансформатором, давно вытеснены из области LED-освещения легкими и мощными импульсными блоками. Поэтому выбор БП производится в основном по двум параметрам:

• выходное напряжение;
• Максимально допустимая мощность нагрузки.

Первая характеристика выбирается просто: напряжение должно соответствовать напряжению полосы. Второй зависит от нагрузки и рассчитывается по формуле Пбп=Руд*Л*К где:

• Руда — мощность, потребляемая одним метром ленты;
• L — общая длина секций ремня;
• К — коэффициент запаса, равный 1,2…1,4.

Результат округляется до ближайшего стандартного значения. Если в блоке питания указана не мощность, а максимально допустимый ток, его можно пересчитать в мощность по формуле Pbp=Imax*Uv.

Читайте также

Расчет блока питания светодиодной ленты 12 В



С балластом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно по соображениям безопасности. Каждая точка цепи будет находиться под полным линейным напряжением, поэтому все манипуляции необходимо производить при полном отключении полосы. Но если более безопасных вариантов нет, можно подключиться к сети через резистор, который погасит избыточное напряжение. Его номинал выбирают так, чтобы при рабочем токе (определяемом мощностью лампы) на него приходилась разница между напряжением сети и номинальным напряжением полосы:

Rb=(сеть-Uном)/(Iном) где:

• Rb — значение балластного сопротивления;
• U сеть — напряжение сети;
• Uном — номинальное напряжение ленты;
• Iном — номинальный ток ремня, рассчитываемый по формуле Руд*L /Uном.

Важно! В данном расчете необходимо использовать амплитудное значение сетевого напряжения 310 В.

При задании номинального напряжения ленты 5 вольт мощность 1 метра ленты 10 Вт и общая длина 5 м , можно рассчитать значение Rb:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд такое подключение гораздо дешевле и проще, чем с блоком питания.

Подключение шлейфа через гасящий резистор.

На самом деле все не так радужно. Во-первых, необходимо рассчитать мощность, рассеиваемую балластом, как ток, умноженный на напряжение (здесь мы берем действующее значение напряжения 220 В):

Pb=Iном*220В = 10А*220В=2200Вт. Резистор такой мощности найти сложно, да и размеры у него будут соответствующие. А по мере увеличения мощности полотна расчетное сопротивление будет падать, а рассеиваемая (затрачиваемая!) мощность будет расти, поэтому этот способ подходит только для маломощных светильников. Эту проблему можно обойти, используя конденсатор вместо резистора в качестве балласта. Его емкость рассчитывается по приведенной выше формуле:

С=4,45 (U-сеть-Uном)/(Iном), где С — емкость в мкФ.

Использование конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в цепь необходимо добавить два резистора:

• R1 — сопротивлением несколько сотен кОм для разряда конденсатора после его отключения;
• R2 — для ограничения зарядного тока в момент включения его номинальное значение может составлять несколько десятков Ом.

Но это не единственная проблема:

1. Уже упоминались вопросы электробезопасности при эксплуатации лент с таким подключением. Поэтому соединять таким образом можно только ленту с силиконовой капсулой, а места соединения необходимо тщательно изолировать. И не рекомендуется использовать такое соединение во влажных помещениях (бассейны, бани, аквариумы).

   Версии с силиконовой оболочкой не боятся воды, но сильно нагреваются.

2. Расчет верен только для определенной ленты заданной длины. Балласт необходимо пересчитывать при любой замене или изменении длины стропы.
3. Напряжение сети при нормальной работе может отклоняться в пределах 5 %, максимально допустимое значение составляет 10 %. Наиболее распространенные резисторы также имеют точность в пределах 10%. С учетом разброса параметров ленты относительно заявленных, напряжение ленты (и ток через светодиоды) могут существенно отличаться от расчетных, даже если расчеты уточнять реальными измерениями — просто из-за флуктуаций напряжения напряжение сети. Результатом может быть, с одной стороны, снижение яркости свечения, а с другой — выход светильника из строя из-за перегрузки по току. Эта проблема проявляется тем отчетливее, чем ниже напряжение питания полосы. Если вы используете конденсатор, проблема только усугубляется, потому что число номиналов емкости встречается реже, чем число сопротивлений, и реальная точность ниже.
4. При использовании диммера для управления яркостью или контроллера для управления цветом RGB лент ток через светодиоды изменится, при этом изменится падение напряжения на балласте, что также усугубит нестабильность падения напряжения по полосе синхронно с изменением тока. Поэтому использование приборов для регулирования интенсивности излучения исключено .

Из-за совокупности проблем такое подключение следует использовать только в случае полной невозможности использования блока питания на соответствующее напряжение.

Параллельное соединение полотен с индивидуальным балластом.

Если используется несколько отрезков ткани общей длиной более 1 метра, их необходимо соединить параллельно. В противном случае ленточные проводники не смогут справиться с полным током системы освещения. А еще лучше рассчитать балласт для каждой секции отдельно. Если замена необходима, пересчитывается только стропа, подлежащая замене. Диодный мост должен выдерживать суммарный ток всех участков полосы.

Типичные ошибки при подключении

Самая распространенная ошибка при подключении удлинителя к сети через блок питания заключается в неправильном расчете мощности. Идеально измерить реальный ток потребления амперметром, пересчитать его в мощность и сравнить с максимальной мощностью блока питания при первом его подключении. Эту процедуру следует выполнять всегда, если блок питания начинает издавать посторонние шумы при включении, появляются признаки перегрева и т. д.

Схема измерения тока.

При использовании источника питания очень желательно предусмотреть переключающее устройство на стороне входа и на стороне выхода. На высокой стороне отключение можно выполнить, просто вытащив вилку из розетки. В случае стационарного подключения должна быть возможность снять напряжение со входа путем отключения автоматического выключателя (он должен быть всегда!).

Фазировку соблюдать не нужно (подключение нуля и фазы к соответствующим клеммам БП). На работоспособность не влияет — на входе ИИП стоит выпрямитель. Но при переключении необходимо одновременно отключать фазный провод или фазный и нулевой провод (при подключении через розетку это делается само собой). Проводник защитного заземления (PE) всегда должен быть подключен, если он имеется – только так можно обеспечить эксплуатационную безопасность. Соединение защитного заземления не должно прерываться.

Схема подключения коммутационных устройств.

При бестрансформаторном подключении измерение фактического тока становится еще более важным. Но вместо этого вы можете измерить фактическое напряжение на контактных площадках ленты при первом включении. Если он сильно отклоняется от номинала, вы должны отрегулировать номинал балласта в соответствующую сторону. Если напряжение у потребителя ниже необходимого, необходимо уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше, то делаем наоборот. Измерение следует производить с осторожностью, не касаясь неизолированных частей щупов мультиметра.

Диаграмма измерения напряжения.

Также для низковольтных лент ошибочно использовать соединительные проводники с меньшим сечением, чем требуется для существующего тока. Во время работы следует обращать внимание на температуру проводов (в идеале, если у вас есть для этих целей пирометр, тепловизор или другое диагностическое оборудование). Если наблюдается повышенный нагрев, Нужно заменить проводники на более толстые. . Чтобы не ошибиться изначально, можно воспользоваться таблицей сечений.

Cross-section of copper conductor, sq.mm	0,5	0,75	1	1,5	2
Maximum allowable current with open laying, A	11	15	17	23	26

Смотрите точно: Светодиодная лента 220 вольт топ или барахло12 что лучше и хуже ленты12

Подключить светодиодную ленту к сети 220 В можно самыми разными способами. Но лучше всего все же использовать импульсный блок питания . Все остальные методы являются альтернативой в безнадежных случаях.

Подключение светодиодов к сети 220В без использования блока питания

Задавать вопрос

спросил 8 лет, 3 месяца назад

Изменено 8 лет, 3 месяца назад

Просмотрено 9к раз

\$\начало группы\$

Я разрабатываю рамку для фотографий на заказ с подсветкой и хочу разместить блок питания (или его отсутствие) внутри корпуса рамы.

Проблема в том, что так как конструкция рамы более-менее тонкая, у меня нет места для размещения блока питания, поэтому я столкнулся с таким сомнением, можно ли сделать схему для использования светодиодной ленты, которая подключается напрямую к 220в без использования источника питания?.

Мои познания в электронике почти нулевые, я наткнулся на несколько ссылок, объясняющих, как питать светодиодные ленты напрямую от 200 В, но, честно говоря, я понятия не имею, какие проблемы, преимущества или недостатки я мог найти, и используемый язык был довольно продвинутым. для меня.

В принципе, я хочу знать, возможно ли это и что для этого требуется.

Пожалуйста, объясните мне, как Если мне 6 лет, спасибо!.

• блок питания
• светодиод
• сеть

\$\конечная группа\$

5

\$\начало группы\$

Пояснение для тех, кому нужен ответ «как за 6 лет»:

Можно, можно собрать простую схему для светодиода, но не делайте этого. Просто используйте старое зарядное устройство для телефона или какой-нибудь внешний блок питания, потому что, если вы не будете — вам нужна серьезная и надежная изоляция там. Это более проблематично, чем просто использование источника питания и некоторого резистора.

В сети переменного тока опасно не только напряжение. Это также источник высокой энергии. Если ваша рама упадет, корпус может сломаться, а провода соединиться между собой — это может привести к короткому замыканию и возгоранию .

---

Однако — вы можете сделать очень прочный/надежный корпус и убедиться, что провода не будут соединяться друг с другом, несмотря ни на что (удары о землю, натяжение шнура) — вы можете использовать диод + резистор 1 Вт или диод + конденсатор + резистор Схема в качестве ограничителя тока для светодиода (маленький светодиод, а не светодиод питания).

Просто поищите в Интернете «светодиод работает от сети» и держитесь подальше от Instructables . Я видел там много безответственных и опасных туториалов. Вот один пример:

Будьте осторожны со светодиодом, если он взорвется. Светодиоды содержат мышьяк, который, как известно, ядовит для многоклеточных организмов.

\$\конечная группа\$

6

\$\начало группы\$

Разработайте свою раму для источника питания 5 В. Это в основном означает светодиод и резистор последовательно. Подключите его к кабелю USB, плоский конец, контакты 1 (питание) и 4 (земля). Вы можете получить кабели очень дешево у любого поставщика электронных гаджетов.

Пока вы покупаете кабель, возьмите зарядное устройство USB. Небольшой и легко доступный менее чем за 10 евро.

Создать блок питания 220 В -> LED, который поместится в фоторамку, не невозможно. Но это непросто, и разработка и тестирование такого источника питания сопряжены со смертельным напряжением. Если вам нужны инструкции, вы не должны этого делать. Поскольку коммерческие источники питания легко доступны, давайте просто используем один из них.
