Приложение. Технические условия для присоединения к электрическим сетям (для физических лиц в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств) и которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности)

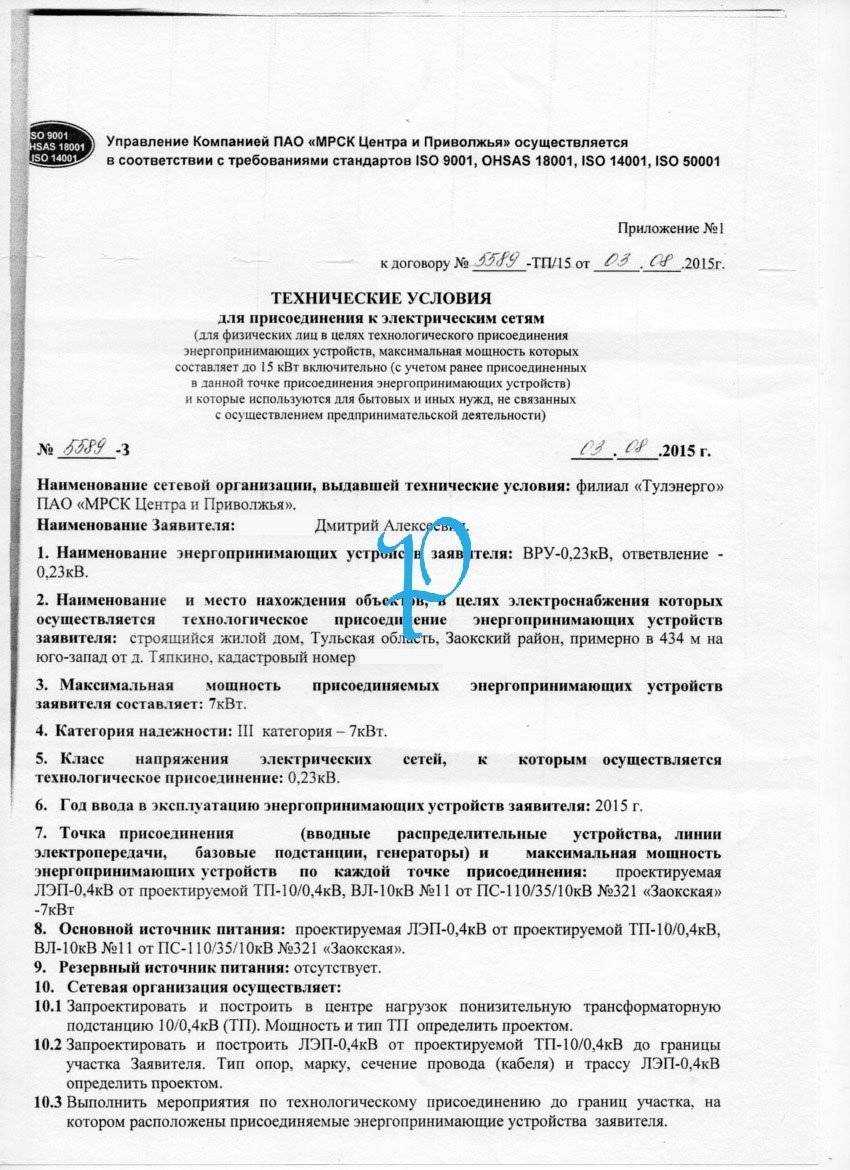

ТЕХНИЧЕСКИЕ УСЛОВИЯ
для присоединения к электрическим сетям
(для физических лиц в целях технологического присоединения
энергопринимающих устройств, максимальная мощность которых
составляет до 15 кВт включительно (с учетом ранее присоединенных
в данной точке присоединения энергопринимающих устройств)
и которые используются для бытовых и иных нужд, не связанных
с осуществлением предпринимательской деятельности)
N «__» _________ 20__ г.
___________________________________________________________________________
(наименование сетевой организации, выдавшей технические условия)
___________________________________________________________________________
(фамилия, имя, отчество заявителя)
1. Наименование энергопринимающих устройств заявителя _________________
__________________________________________________________________________.
2. Наименование и место нахождения объектов, в целях электроснабжения
которых осуществляется технологическое присоединение энергопринимающих
устройств заявителя _______________________________________________________
__________________________________________________________________________.
3. Максимальная мощность присоединяемых энергопринимающих устройств
заявителя составляет ________________________________________________ (кВт)
(если энергопринимающее устройство вводится
___________________________________________________________________________
в эксплуатацию по этапам и очередям, указывается поэтапное
__________________________________________________________________________.
распределение мощности)
4. Категория надежности ______________________________________________.
5. Класс напряжения электрических сетей, к которым осуществляется
технологическое присоединение ____________ (кВ).
6. Год ввода в эксплуатацию энергопринимающих устройств заявителя _____
__________________________________________________________________________.
7. Точка (точки) присоединения (вводные распределительные устройства,
линии электропередачи, базовые подстанции, генераторы) и максимальная
мощность энергопринимающих устройств по каждой точке присоединения ________
(кВт).
8. Основной источник питания _________________________________________.
9. Резервный источник питания ________________________________________.
10. Сетевая организация осуществляет
___________________________________________________________________________
(указываются требования к усилению существующей электрической сети
___________________________________________________________________________
в связи с присоединением новых мощностей (строительство новых линий
___________________________________________________________________________
электропередачи, подстанций, увеличение сечения проводов и кабелей, замена
___________________________________________________________________________
или увеличение мощности трансформаторов, расширение распределительных
___________________________________________________________________________
устройств, модернизация оборудования, реконструкция объектов
__________________________________________________________________________.
электросетевого хозяйства, установка устройств регулирования
напряжения для обеспечения надежности и качества электрической
энергии, а также по договоренности Сторон иные обязанности
по исполнению технических условий, предусмотренные пунктом 25(1)
Правил технологического присоединения энергопринимающих устройств
потребителей электрической энергии, объектов по производству
электрической энергии, а также объектов электросетевого хозяйства,
принадлежащих сетевым организациям и иным лицам,
к электрическим сетям)
11. Заявитель осуществляет
___________________________________________________________________________
___________________________________________________________________________
__________________________________________________________________________.
12. Срок действия настоящих технических условий составляет _________
год (года) со дня заключения договора об осуществлении технологического
присоединения к электрическим сетям.
__________________________________________
(подпись)
__________________________________________
(должность, фамилия, имя, отчество лица,
__________________________________________
действующего от имени сетевой организации)
«__» __________________________ 20__ г.
<1> Указываются обязательства сетевой организации по исполнению технических условий до точки присоединения энергопринимающих устройств заявителя, а также по урегулированию отношений с третьими лицами до границ участка, на котором расположены присоединяемые энергопринимающие устройства заявителя, указанные в технических условиях.
<2> Указываются обязательства заявителя по исполнению технических условий до точки присоединения энергопринимающих устройств заявителя, за исключением обязанностей, обязательных для исполнения сетевой организацией за счет ее средств.
<3> Срок действия технических условий не может составлять менее 2 лет и более 5 лет.

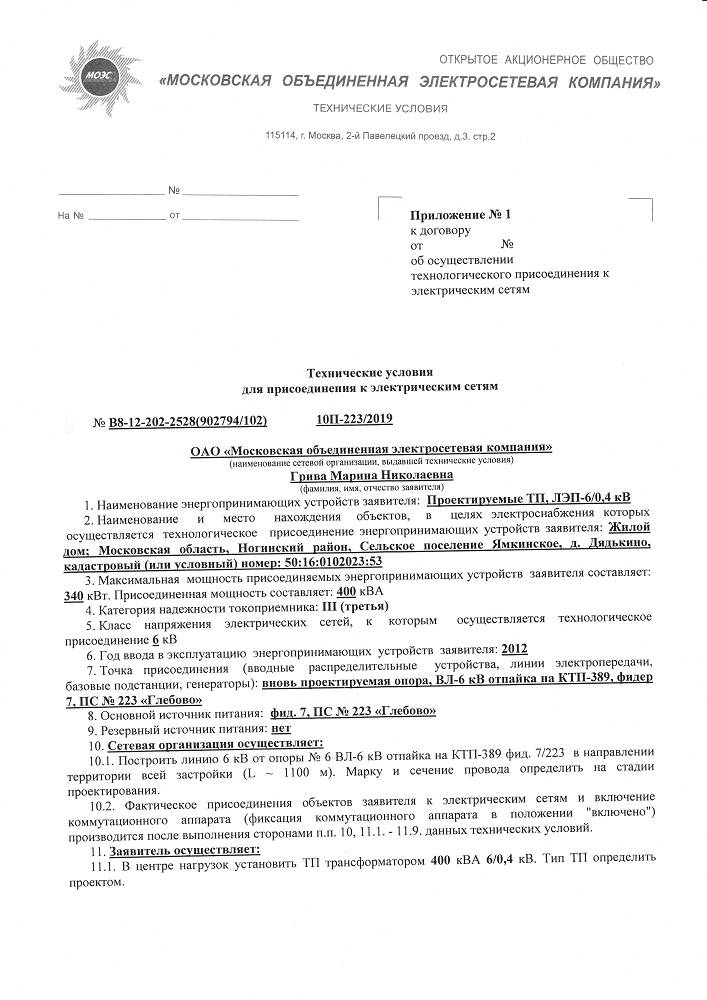

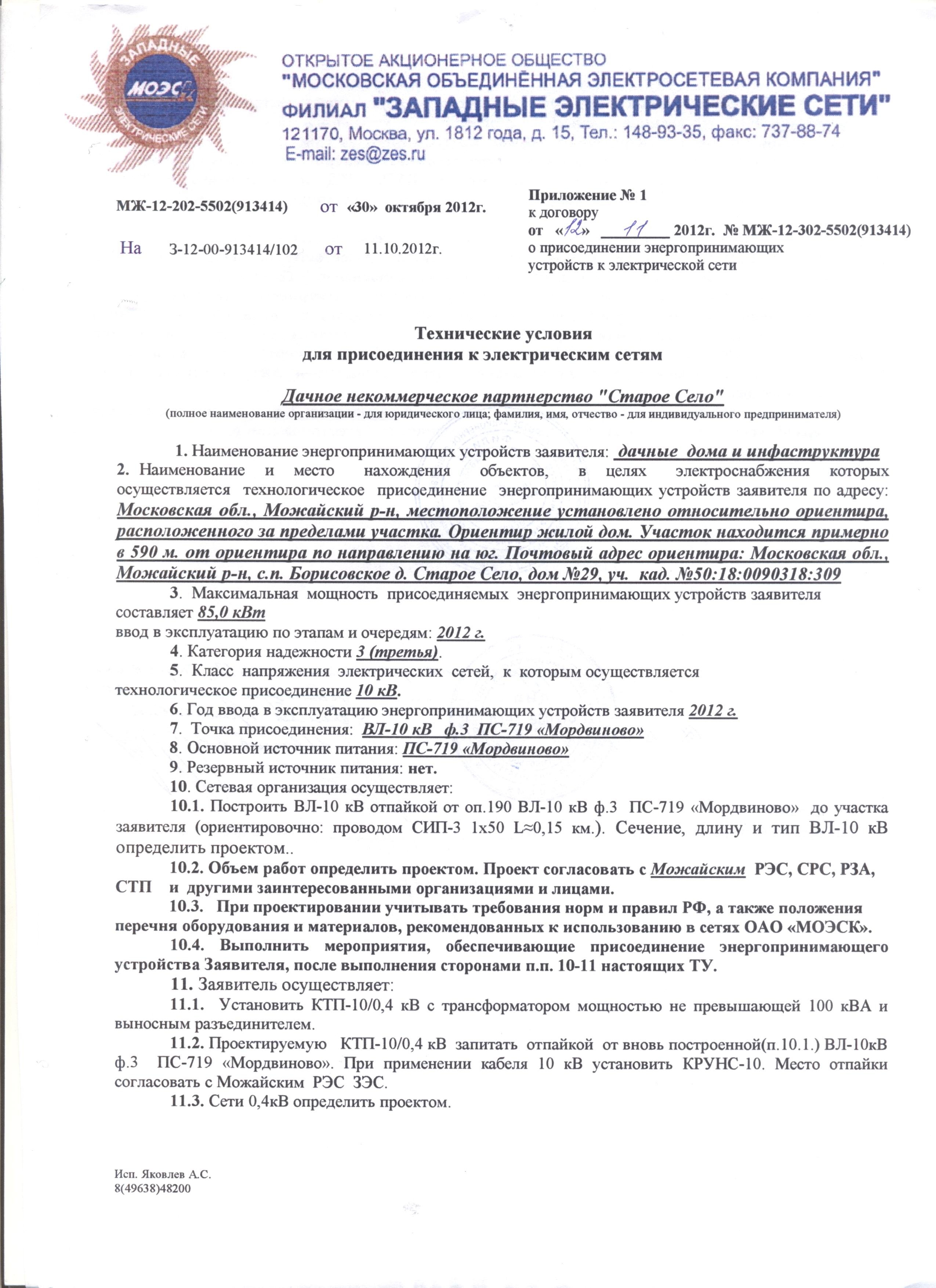

ТУ для присоединения к электрическим сетям ПАО «МОЭСК»
Представляем Вашему вниманию типовые Технические условия (ТУ) для присоединения к электрическим сетям ПАО «МОЭСК» с комментариями и ссылками. Данная сатья будет своевременно дополняться разъяснениями требований сетевой организации.
| № С8-20-202- 0000(000000/102) | Приложение № 1 |
На № С-20-00- | от 06.04.2020 | об осуществлении технологического присоединения к электрическим сетям |
Технические условия
для присоединения к электрическим сетям
(для физических лиц в целях технологического присоединения
энергопринимающих устройств, максимальная мощность которых
составляет до 15 кВт включительно (с учетом ранее присоединенной
в данной точке присоединения мощности) и которые используются
для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности)
ПАО «Московская объединенная электросетевая компания»
(наименование сетевой организации, выдавшей технические условия)
Петрову Петру Петровичу
(фамилия, имя, отчество заявителя)
1.
Наименование энергопринимающих устройств заявителя: жилой дом
2. Наименование и место нахождения объектов, в целях электроснабжения которых осуществляется технологическое присоединение энергопринимающих устройств заявителя: Московская область, Дмитровский р-н, в районе д. Родники, зем.уч.Кадастровый №:50:04:000000:000.
3. Максимальная мощность присоединяемых энергопринимающих устройств заявителя составляет: 15 кВт
4. Категория надежности: III
5. Класс напряжения электрических сетей, к которым осуществляется технологическое присоединение 0,38 кВ
6. Год ввода в эксплуатацию энергопринимающих устройств заявителя: 2020
7. Точка присоединения (вводные распределительные устройства, линии электропередачи, базовые подстанции, генераторы): РУ-0,4 кВ в ТП-6/0,4 кВ, сооружаемых по настоящим ТУ, ближайшие опоры ЛЭП-6 кВ направлением КРН-566-ТП-713 фидер 4, ПС №717«Мелихово».
8. Основной источник питания: ПС №717 «Мелихово» (Актуальная карта питающих центров ОАО «МОЭСК»)
9. Резервный источник питания: нет
10. Сетевая организация осуществляет:
10.1.Работы по новому строительству:
10.1.1.Вблизи нагрузок смонтировать две МТП (двухстолбовые) с трансформаторами мощностью по 160кВА каждая, напряжением 6/0,4кВ.
10.1.2.От ближайших опор (№ опор определить проектом) ЛЭП-6 кВ направлением КРН-566-ТП-713 фидер №4 до проектируемых МТП-6/0,4 кВ построить линейные ответвления ЛЭП-6 кВ с подвеской провода марки СИП-3 1х70 общей длиной ориентировочно 0,4 км (0,3км и 0,1км).
10.1.3.Место установки МТП-6/0,4 кВ, трассу прохождения ЛЭП-6 кВ определить проектом и согласовать со всеми заинтересованными организациями.
10.1.4. Выполнить расчет и при необходимости переналадку устройств РЗА на ПС-717 «Мелихово» и прилегающей сети 6 кВ.
10.2.Фактическое присоединение энергопринимающих устройств к электрической сети после выполнения технических условий.
11. Заявитель осуществляет:
11.1.От точки присоединения, совместно с группой застройщиков, до объектов построить необходимое количество ЛЭП-0,4 кВ. Протяженность ЛЭП, тип и сечение провода определить проектом.
11.2.Построить 3-х фазное ответвление изолированными проводами от вновь построенных сетей 0,4 кВ (не далее 25 м от кадастровых границы участка).
11.2.На вводе в дом установить автоматический выключатель, УЗО.
11.3.В точке присоединения установить устройства релейной защиты и устройства, обеспечивающие контроль величины максимальной мощности (п.25.1«в» Правил технологического присоединения в редакции Постановления Правительства РФ № 334 от 21.04.2009 г.).
11.4.Выполнить проектную (рабочую) документацию внешнего электроснабжения на основе Градостроительного кодекса; ПУЭ; НТД.
- на границе балансовой принадлежности электросети абонента и энергоснабжающей организации.
- для учёта электрической энергии установить счётчик электрической энергии в соответствии с ПП РФ от 31.08.2006 года № 530 ( XII, п. 141), тип которого утверждён федеральным органом исполнительной власти по техническому регулированию и метрологии, внесённый в Государственный реестр средств измерений и соответствующий ГОСТ Р 52320 и ГОСТ 52322.
- упрощённая рабочая документация должна быть выполнена в соответствии с требованиями:
- единой системой конструкторской документации ЕСКД;
- действующими ГОСТ, ПУЭ, ПТЭ, РД 34.09.101-94, нормами и сводами правил по проектированию.
- ГОСТ 34.201-89, 34.602-89, 34.601-90, 34.603-92, РД 34.11.114-98, РД 153-34.0-11.209.99 (в случае включения счётчиков электроэнергии в автоматизированные комплексы учёта электроэнергии)
11.6. Получить в ПАО «Московская объединенная электросетевая компания» справку о выполнении технических условий, акт разграничения балансовой принадлежности электросетей и эксплуатационной ответственности сторон и акт о технологическом присоединении по письменному запросу.
11.7.Рабочую документацию на учет электрической мощности; защит; контроля величины максимальной мощности в соответствии с п.25.1 «в» Правил технологического присоединения cогласовать ПАО «МОЭСК», энергосбытовой и другими заинтересованными организациями.
11.8. Перед присоединением произвести наладочные работы и профилактические испытания оборудования и защиты в соответствии с НТД. Выполнить мероприятия по технологическому присоединению в соответствии с п.18 «г»-«е» Правил технологического присоединения.
Главный инженер П.П.Петров
Согласованно: Начальник ДРЭС
Начальник СТП
Исп.
Петров П.П.
Полный текст данных ТУ в удобоваримом виде
Дополнительные материалы к статье:
Термины и определения применяемые в Технических условиях ПАО «МОЭСК»
Разъяснения по содержанию технических условий
Коэффициент мощности cosφ
Субабонент. Определение термина
Определения понятия «Мощность» в электроэнергетике
Технические правила присоединения (ТПР) для подключения электрооборудования к сети.
Своими Правилами технического подключения (TCR) VDE FNN обеспечивает важную основу для успеха энергетической революции. Это означает надежную интеграцию возобновляемых источников энергии в сеть, совместимость сетей, а также безопасность инвестиций и планирования.
Наиболее важные факты
- В TCR изложены основные требования для подключения систем клиентов к коммунальной сети.
- Предоставить важную информацию по эксплуатации оборудования
- Определить обязанности оператора сети, оператора станции, проектировщика и потребителя
- В настоящее время FNN пересматривает все четыре TCR (по одному на уровень напряжения)
- Основное внимание при пересмотре уделяется внедрение Европейских сетевых кодов
Необходимость правил технического подключения
Из-за изменений, вызванных энергетической революцией, подача электроэнергии становится все более сложной. Это изменение особенно заметно по количеству клиентских систем в энергосистеме. Благодаря многочисленным, часто небольшим электростанциям, работающим на возобновляемых источниках энергии, к сети подключено значительно больше электростанций, чем раньше. В отличие от крупных обычных электростанций, многие из этих небольших электростанций подключены к сетям низкого и среднего напряжения. По мере увеличения числа заводов и роста числа новых задач для более низких сетевых уровней стало необходимым реализовать требования к системам клиентов, которые были бы едиными по всей стране.
В соответствии с § 19 Закона об энергетике (EnWG) операторы сетей электроснабжения обязаны устанавливать минимальные технические требования к проектированию и эксплуатации систем потребителей с учетом условий, изложенных в § 17 EnWG (для подключения к сети электростанций, распределительных сетей, непосредственно подключенного оборудования потребителей, соединительных кабелей и прямых линий) и публиковать их в Интернете.
Минимальные технические требования должны обеспечивать совместимость сетей и быть объективными и недискриминационными. Минимальные требования должны быть доведены до сведения регулирующих органов.
Модернизация правил с VDE|FNN
VDE FNN в настоящее время обновляет и согласовывает все существующие правила для различных уровней напряжения. На данный момент для каждого уровня напряжения существуют разные руководства от нескольких ассоциаций. В будущем для каждого уровня напряжения будет только один долгосрочный документ.
В междисциплинарных проектных группах VDE FNN разрабатывает Правила технического присоединения для каждого уровня напряжения. В дополнение к правилам, которые обновляются с учетом энергетической революции, основное внимание будет также уделяться внедрению европейских сетевых кодексов на национальном уровне.
Преимущества для…
Клиенты
- Правила применения обеспечивают клиентам безопасное и функциональное подключение к сети.
- Соблюдение требований обеспечивает присоединение сетевой организацией.
Производители и операторы оборудования
- Повышенная прозрачность требований в результате применения Правил применения облегчает доступ к рынку, упрощает последующие действия и переговоры по контракту и, при соблюдении, снижает риск ответственности к правилу презумпции.
- Правила применения обеспечивают ясность для всех участников рынка и тем самым также уменьшают споры о необходимости конкретных требований.
Операторы сети
- Для операторов сети обеспечивается повышенная безопасность, поскольку все клиентские системы как минимум совместимы с сетью при соблюдении Правил применения.
- Единые национальные требования облегчают оператору сети создание собственных требований к сети, поскольку многие аспекты уже охвачены в правилах.
- На основе Правил применения, с точки зрения сетки, требования могут быть введены в процессы европейской стандартизации на ранней стадии и, таким образом, помогут сформировать европейскую стандартизацию.
Депутаты
- Усиление социально-экономической автономии и ослабление давления на законодателей посредством частной и технической стандартизации добровольного характера
На следующих страницах вы найдете Правила технического присоединения VDE FNN уровни напряжения. Эти правила включают те, которые действуют в настоящее время, и те, которые находятся в процессе обновления.
Условия подключения | Elering
Условия присоединения устанавливают процессуальные и технические правила, принципы и условия для следующих лиц, исходя из Закона о рынке электроэнергии, Сетевого кодекса о функционировании электроэнергетической системы, Сетевого кодекса, РфГ и ДКК.
- клиенты, подключающиеся к национальной системе передачи;
- потребителей и производителей, подключенных к национальной системе передачи и к электрической сети которых будут подключены генерирующие модули типа A, B, C или D;
- потребителей, подключенных к национальной системе электропередачи и к электросетям которых будет подключен потребитель электроэнергии, не являющийся автономным генерирующим модулем, и который требует модификации и/или настройки, необходимых для выполнения условий, описанных в пункте 5.6;
- распределительным сетевым организациям, к электрическим сетям которых будут подключаться генерирующие модули типов А, В, С, D;
- производителей, генерирующие модули которых типа B, C или D будут подключены к электрической сети распределительной сетевой компании.
Классификация генерирующих модулей:
- генерирующие модули типа А – напряжение в точке подключения менее 110 кВ и максимальная электрическая мощность менее 0,5 МВт; Генераторные модули
- тип В — напряжение в точке подключения до 110 кВ и максимальная электрическая мощность не менее 0,5 МВт, но не более 5 МВт; Генераторные модули
- тип С — напряжение в точке подключения менее 110 кВ и максимальная электрическая мощность не менее 5 МВт, но не более 15 МВт; Генераторные модули
- тип D — напряжение в точке подключения не менее 110 кВ и максимальная электрическая мощность не менее 15 МВт.
Процессы подключения, начатые с 1 июля 2019 года, регулируются типовыми условиями подключения к системе электропередачи Elering (далее – условия подключения), утвержденными решением Антимонопольной службы №. 7-10/2019-003 от 30.05.2019.
Elering внесены изменения в пункт 4.4.7.2.1 типовых условий присоединения к системе электропередачи Elering AS (далее – условия присоединения) 1 июля 2019 года.
Внесение изменений предусматривает уточнение применяемых формулировок условий присоединения в целях упрощения проведения оценки соответствия СЕЦ электроустановок, присоединяемых к сети ООО «Элеринг» мощностью до 5 МВт. Это означает, что в соответствии с действующими в настоящее время условиями подключения клиенты также могут подтверждать свое соответствие на основании сертификата, выданного уполномоченным органом по сертификации, чтобы сократить физические испытания на соответствие, как того требует Энергетический кодекс. Измененное условие позволяет обосновать возможность проведения испытаний на отказоустойчивость (FRT) на основе имитационного моделирования для энергоблоков мощностью до 5 МВт.
Указанное изменение вступило в силу 11 января 2021 года.
| Название документа | Вступает в силу |
|---|---|
| Типовые условия подключения к системе электропередачи Elering AS | 11. |
