Описание
Ballu Industrial Group — международный холдинг, концентрирующий многолетний опыт ведущих мировых производителей индустрии климата, мощный потенциал конструкторских бюро и лабораторий индустриального дизайна. Холдинг специализируется на производстве бытовой и промышленной техники для создания комфортной среды обитания человека.
Термостат механический
ВМТ-1 применяется для регулирования поддерживаемой в помещении температуры. В качестве чувствительного элемента используется сильфон, заполненный газом. Обычно применяется в коммерческих приложениях, в домашних системах отопления и кондиционирования воздуха. Данный термостат не устанавливается в помещениях с повышенной влажностью и в агрессивных средах. Корпус выполнен из высококачественного пластика. При понижении или повышении измеряемой температуры относительно заданного значения термостат может размыкать или замыкать однополюсный перекидной контакт (алгоритм работы выбирается при подключении).
Устройство оснащено индикатором работы.
Место установки
Термостат предназначен для настенного монтажа. Рекомендуемое место установки — в 1,5 м от пола, в зоне со средней по комнате температурой. Не рекомендуется устанавливать термостат в зонах застоя воздуха, рядом с дверями, окнами, источниками тепла и т.д.
Функциональные особенности
— Универсальная модель BMT-1 для любых однофазных ИК обогревателей (BIH-AP и BIH-T до 2 кВт)
— Диапазон регулировки +10.+30 С
— Максимальный ток коммутации 16А
— Индикация работы
— Размеры: 83 х 83 х 38мм
— Вес: 0,15кг
— Степень защиты: IP40
— Класс электрозащиты: I Класс
Характеристики (62)
| Параметр | Значение |
|---|---|
| Мощность | 2000 |
| Тип | термостат |
| Назначение | инфракрасные обогреватели |
| Управление | механическое |
| Температура | 10-30 |
Мин. температура | 10 |
| Макс. температура | 30 |
| Способ монтажа | открытой установки |
| Степень защиты от пыли и влаги | IP 40 |
| Рабочее напряжение | 220 |
| Сила тока | 16 |
| Размеры | 83 x 83 x 38мм |
| Вес нетто | 0.15 кг |
| Высота | 8,3 |
| Ширина | 8,3 |
| Глубина | 3,8 |
| Вес | 150.0 |
| Страна производства | КНР |
| Гарантийный срок | 12 месяцев |
| region | msk |
| Бренд | BALLU |
| Максимальная мощность | 2 |
| Модель | BMT-1 |
| Питание | сеть 220В |
| Цвет корпуса | белый |
| Страна | Китай |
| Тип установки | Потолочная |
| Габариты ВхШхГ, мм | 83x83x38 |
| Высота, см | 8,3 |
| Ширина, см | 8,3 |
| Глубина, см | 3,8 |
| Гарантия | 1 год |
| Вес, кг | 1 |
| Совместимость | для определенной модели/коллекции |
| Совместимая модель/коллекция | BIH-T (Ballu) |
| Материал корпуса | пластик |
| Диапазон регулировки температуры | 10;30 |
| Класс пылевлагозащиты | IP40 |
| Класс электрозащиты | I класс |
| Тип термостата | механический |
| Тип питания | сеть |
| Длина | 8. 3 |
| Размер упаковки | 8.6х5.5х8.6 см |
| Вид термостата | непрограммируемый |
| Монтаж | накладной |
| Max ток | 10 |
| Габариты без упаковки | 83х83х38 |
| Max нагрузка | 2000.000 |
| Степень защиты | IP40 |
| Регулировка температуры | 10-30 |
| Тип управления | механическое |
| Количество и напряжение элементов питания | 220В |
| Серия | Нет |
| Исполнение | Внутренний |
| Температура срабатывания | от +10 до +30 |
| Температура окружающей среды | от -20 до +55 |
| Ресурс | 10000 циклов |
| Напряжение | 220 В |
| Ток | 10 А |
| Частота | 50 Гц |
| Цвет | Белый |
| Страна-производитель | Китай |
Отзывы (4)
Все отзывы (4)
Зарегистрируйтесь и получайте бонусы за покупки!
Пожалуйста подождите.
.
{{message}}
Ошибка! Повторите попытку позднее.
Подписаться на новинки, скидки и интересные предложения
Нажимая кнопку «Готово», я даю своё согласие cmp24.by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.
Похожие товары
Все Механический термостат BALLU »
Теплый пол
Категория 17 р. — 26 р.
- Главная »
- Каталог »
- Отопительное оборудование »
- Теплый пол
org/ListItem»>Строительство и ремонт »Как подключить терморегулятор к инфракрасному обогревателю?
С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.
- Нюансы установки
- Схемы подключения
Нюансы установки
Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры.
Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в непосредственной близости возле обогревателей;
- в местах, где есть сквозняк;
- в зоне обогрева инфракрасных излучателей.
Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию.
Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.
Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

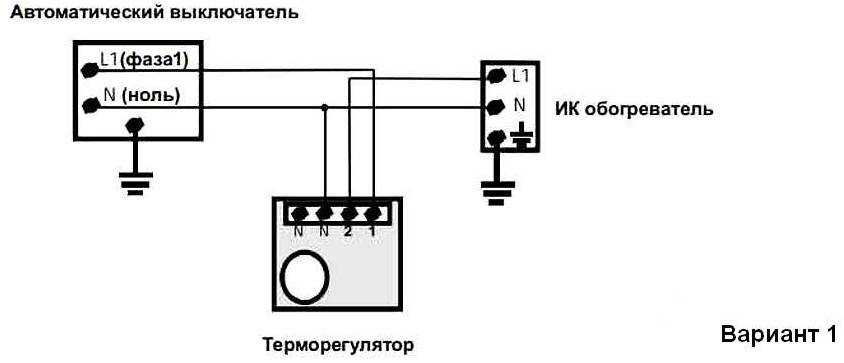

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:
Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:
В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.
Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.
Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
Наверняка вы не знаете:
- Что такое магнитный пускатель
- Как сделать регулятор температуры своими руками
- Как подключить ИК обогреватель к сети
Схема подключения термодатчиков. Инструкция по правильному подключению и использованию термостата для инфракрасного обогревателя
Терморегулятор Ballu BMT 1 — специальное устройство, с помощью которого регулируется количество теплоотдачи инфракрасного обогревателя.
Его подключение позволяет значительно снизить энергопотребление при работе отопительного прибора.
Кроме того, имея функцию установки поддержания определенной температуры в помещении, Термостат обеспечивает комфортную температуру при изменяющихся внешних условиях.
К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры в пределах 0,5-1°С.
1.3 Подключение механического термостата BALLU BMT-1 (видео)
1.4 Электронные устройства
Такие устройства оснащены датчиком температуры, работа которого основана на считывании определенных частот электромагнитных волн. В этом случае можно получить данные о температуре внешней среды и непосредственно в отапливаемом помещении.
Блок управления, получив данные с датчика температуры, регулирует работу отопителя в соответствии с программой по определенному алгоритму. Схема обработки сигнала предусмотрена производителем и может иметь множество опций в зависимости от параметров, установленных пользователем.
К достоинствам электронного устройства относятся:
- высокая точность — 0,1°С;
- автономность — возможность программирования в течение длительного времени без дальнейшего вмешательства пользователя.
В качестве недостатка можно выделить зависимость от стороннего.
2 Подключение термостата к инфракрасному обогревателю
Точная электрическая схема для моделей разного типа, поставляемых вместе с продаваемым устройством.
А сам монтаж осуществляется в соответствии со следующими принципами:
- к месту расположения термостата прокладывается отдельная проводка, которая подключается к клеммам «ноль» и фаза»;
- установленный термостат подключается к инфракрасному обогревателю отдельной линией;
- при наличии внешних датчиков, определяющих температуру окружающей среды, они подключаются к контроллеру по выделенной линии или по беспроводному соединению.
2.1 Газовый инфракрасный обогреватель БИГ-55 (Галактика)
Газовый обогреватель БИГ-55 является автономным отопительным прибором, который можно установить в любом месте, так как он не требует стационарного подключения к электросети.
Во время его работы электричество не используется вообще.
БИГ-55 применяется для обогрева как жилых помещений (загородный дом, коттедж), так и открытых пространств (открытые площадки кафе, ресторанов, гостиниц).
Основные характеристики:
- пропан (пропан-бутан) используется в качестве теплоносителя при сгорании выделяется тепло;
- тепловая мощность при максимальном нагреве — 4,2 кВт;
- Обогреватель предназначен для обогрева помещений площадью до 60 кв.м.; Расход газа
- в зависимости от режима работы — 110, 207, 305 грамм в час.
При габаритных размерах 420×720х360 мм газовая колонка BIGH-55 весит всего 8,4 кг.
Одной из особенностей, отличающих газовый обогреватель BIGH-55, является возможность использования двух видов теплопередачи – инфракрасного и конвективного. Непосредственным источником тепла является специальная панель из качественной прочной керамики, расположенная перед каменкой.
Конвективный нагрев происходит за счет выхода нагретого в корпусе воздуха через перфорацию в его верхней части.
Газовый обогреватель БИГХ-55 может работать в трех основных фиксированных режимах, при которых выделяется достаточное количество тепла при уменьшенном или повышенном количестве потребляемого газа.
Газовый обогреватель BIGH-55 оснащен надежной многоуровневой системой безопасности при эксплуатации. Контроль пламени осуществляется защитной термопарой. Отдельные датчики реагируют, отключая систему при превышении количества углекислого газа в окружающей атмосфере и опрокидывании. Баллон с газом фиксируется специальным замком, предотвращающим его выпадение при перемещении нагревательного прибора.
Во время работы газовый инфракрасный обогреватель не издает шума. Его установка и подключение не представляет никаких сложностей, так как редуктор давления газа и шланг для подключения к баллону уже входят в комплект поставки. Сам нагревательный прибор оснащен специальным шасси, позволяющим легко перемещать его по горизонтальной поверхности.
К газовому обогревателю BIGH-55 можно подключить баллон емкостью до 27 литров, что при максимальной нагрузке позволит устройству проработать 38 часов. При этом будет потребляться наибольшее количество газа. Но с у прибора есть еще два режима (более экономичный по расходу), Время нагрева можно увеличить от 3 до 5 раз.
К сожалению, инфракрасный обогреватель BIGH-55 при работе сжигает кислород. Поэтому при установке такого оборудования в закрытых помещениях требуется регулярное проветривание во избежание перенасыщения воздуха углекислым газом.
Для этой модели обогревателя подходят бытовые газовые баллоны. Минимальный объем (размер) одного баллона может составлять 5 литров (2,5 кг сжиженного газа). Самый большой баллон, который можно подключить к обогревателю, составляет 50 литров (21,2 кг сжиженного газа). В первом случае при максимальной теплоотдаче устройство может работать бесперебойно 8,5 часов, во втором — 70,5 часов. При периодической смене режимов работы время нагрева значительно увеличивается.
Привет всем! В этом коротком посте я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Этот вопрос звучит так: «Как подключить комнатный термостат к газовому котлу???». Часто бывает так, что инструкция к этому полезному гаджету не может ответить на этот очень важный вопрос. Тогда вам предстоит подключить воображение, логику и здравый смысл. Я надеюсь, что этот пост облегчит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.
Схема работы механического термостата.
Механический комнатный термостат представляет собой простейшую версию комнатного термостата, в котором цепь замыкается или размыкается с помощью биметаллической пластины. Этот термостат не требует электропитания. Схема, по которой он работает, следующая:
Как видно из схемы, существует два способа подключения такого терморегулятора;
- Через клемму NC — подключение для включения кондиционеров.
- Через клемму NO — подключение газового и других котлов.
С другой стороны необходимо подключить провода к клеммной коробке на плате управления котлом. В этом случае необходимо предварительно снять перемычку и зафиксировать концы проводов винтами.
Данная схема подключения является самой простой и используется на механических и электронных программируемых термостатах. В этой статье я расскажу о другой схеме.
Схема подключения электронных термостатов.
Электронный термостат имеет внутри электронную схему вместо биметаллической пластины. Для этой электронной схемы необходимо подать напряжение питания. Оно может быть равно 220 или 24 вольтам и питается по проводам.
Здесь управляющим сигналом является потенциал (напряжение), подаваемый на клеммную коробку котла или специальную ступицу. Чтобы было понятнее, смотрите картинку ниже:
Из картинки видно, что к электронному термостату идут не 2, а 3 провода:
- L — напряжение питания.
- Н — нулевой провод.
- I — выходной сигнал.
Неподключенный порт используется для включения «ночного» режима, при котором комнатная температура снижается на 4 градуса без регулировки термостатов.
Электронные терморегуляторы используются для организации сложных систем климат-контроля в доме, такие системы в народе называются «». Их можно использовать для управления насосами и приводами клапанов в системах отопления. Как это выглядит видно на рисунке выше.
Какой провод можно подключить к комнатным термостатам?
Еще одним важным моментом в подключении терморегулятора является выбор провода. Обычно сечение и количество жил указывается в инструкции к конкретному изделию. Кроме того, нужно помнить о расстоянии от термостата до котла или хаба, к которому подключен термостат – если вывод на термостат потенциальный, то длина провода может оказывать существенное влияние на работу термостата. автоматизация. Это связано с падением напряжения на проводе. Чтобы его уменьшить, стоит брать провод как можно большего сечения.
Чаще всего для подключения механических термостатов используется двухжильный провод сечением 0,5 или 0,75 «квадрата». Для электронных, как я описал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть его сечение (обычно сечение не превышает 1,5 «квадрата») . Но производители не советуют превышать длину провода 100 метров, хотя это и не указано в паспортах и инструкциях к изделиям.
Схема подключения беспроводного термостата.
На данный момент беспроводные терморегуляторы получили широкое распространение и серьезно вытеснили своих проводных собратьев. С ними проще работать, не нужно тянуть провода от термостата к датчику через весь дом. Достаточно просто задать адрес датчика и установить его в месте со стабильным приемом сигнала от термостата. Что касается схем подключения таких устройств, то их может быть две:
Схема подключения для разрыва цепи.
Схема ничем не отличается от схемы подключения механического термостата.
Включение котла, насоса или сервопривода происходит при появлении тока в цепи.
Схема подключения потенциала (напряжения).
В этой схеме при подключении контура термостат подает напряжение на вход котла, которое включает котел, насос или сервопривод.
Результаты статьи.
Вот самые распространенные схемы подключения комнатных термостатов. Но перед тем, как их использовать, ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки могут в ней отразиться. Также, если у вас нет опыта электромонтажных работ, то лучше доверить эту работу специалисту. В противном случае вы рискуете повредить дорогостоящее оборудование. Давайте остановимся на этом. Жду ваших вопросов в комментариях.
Термостат — очень популярное устройство, которое мы встречаем довольно часто. Без него не обходится ни один водонагреватель или отопительный котел. Он участвует в подогреве полов, работе бытовой техники, двигателей и всевозможных обогревателей.
Задача термостата — контролировать и поддерживать заданные пользователем температуры в автоматическом режиме (то есть контроль температуры).
Принцип работы термостата циклический, включение и выключение под воздействием датчика температуры или биомеханической пластины.
Подключение инфракрасного обогревателя через термостат осуществляется с целью контроля его работы: термостат использует замыкающую и размыкающую электрическую сеть – работает по принципу выключателя, реагирующего на датчик.
одинаковым образом работают разные типы термостатов. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее устройство, тем больше за него придется заплатить. В этом вопросе следует трезво оценить свои потребности. Будет ли использован термостат на все 100% или можно приобрести более дешевую модель – вопрос далеко не праздный.
Гораздо реже используются механические термостаты для инфракрасных обогревателей. Такой механизм также можно встретить в плите или духовке. Он не подключен к источнику питания. Температуру регулируют нагреванием и охлаждением рабочей мембраны.
Все термостаты также делятся на модели: открытые или монтируемые на DIN-рейку.
По рабочей жидкости бывают: жидкие, твердые и воздушные.
Еще одно деление на группы касается температурного режима работы. По этому признаку различают следующие типы терморегуляторов:
- для высоких температур — от 300 до 1200 градусов;
- температуры среды — от 60 до 500 градусов;
- низкие температуры — ниже 60 градусов.
Правила подключения терморегулятора к инфракрасному обогревателю
Установка потолочных инфракрасных обогревателей – отличный способ повысить комфорт в доме и снизить потребление газа котлом. Но вместе с установкой такого оборудования встает вопрос энергосбережения и обеспечения безопасности. Нагреватель должен быть оборудован термостатом!
На заметку. Для частных домов и городских квартир мощность обогревателя не должна превышать 3 кВт. На такую же мощность приобретается и внешний термостат.
Основные правила установки :
- высота не более полутора метров;
- место установки — стена;
- под термостат для ИК-обогревателя ставится нагреватель, чтобы датчик прибора не реагировал на низкую температуру стены;
- используется только один термостат на комнату;
- предусмотрены все нюансы безопасного использования (нельзя закрыть или прикрыть чем-то вроде шторки).
Особенности различных схем установки
ИК-обогреватель подключается стандартно, как и все электроприборы. Это может быть подключение через розетку или отдельная линия, проведенная от отдельной на электрощите. То есть есть два провода: нулевой и фазный.
Термостат монтируется в сеть между машиной и нагревателем.
Простая схема для одного или двух обогревателей :
Термостат имеет четыре контакта: два входа (фаза и нейтраль) и два выхода (также «+» и «-»).
Если обогреватель один :
- прокладываются из двух проводов, которые подключаются к соответствующим клеммам термостата;
- к выходным клеммам последнего подключаются два провода с учетом полярности — подключаются к ИК обогревателю. Это последовательное соединение.
При наличии двух нагревателей :
- От термостата необходимо снять четыре провода (две фазы и две нейтрали) и подключить их к нагревателям. Это так называемое параллельное соединение.
- От термостата нужно снять два провода, вывести их на один ТЭН, а потом на второй. Это будет последовательное подключение двух ТЭНов.
Это так называемое параллельное соединение. В некоторых случаях необходимо будет подключить фазу напрямую (от автомата к нагревателю), а нейтраль через термостат. Недостатком этого способа является не совсем корректная работа терморегулятора.
Сложная схема подключения нескольких нагревателей :
- термостат подключается к машине на электрощите; выходные клеммы
- подключаются к магнитному пускателю;
- выходные контакты пускателя подключены к ТЭНу.
Этот тип соединения подходит для промышленных обогревателей или нескольких инфракрасных обогревателей. предполагает автоматическую работу.
В заключение хотелось бы напомнить, что любые мощные электроприборы, а особенно нагревательные или отопительные, требуют повышенного внимания к технике безопасности.
В первую очередь это касается заземления.
Нагреватель должен быть оснащен проводниками достаточной толщины и низкого сопротивления. Фактически защита обязана отводить избыточный ток любой немыслимой величины. От этого зависит жизнь человека!
Подключение термостата — непростая задача. Даже если вы легко разобрались во всех тонкостях процесса, вам может не хватить навыков обращения с инструментами. Смонтировав все по схемам самостоятельно, нужно попросить специалиста еще раз проверить вашу работу.
Делаем подключение ИК обогревателя через термостат по видео
Как работает механический термостат? – Советы по дому своими руками
Механический термостат довольно часто используется в системах отопления, например, в частных домах, а также в обычных жилых квартирах. Более того, различные их разновидности могут управлять работой практически любых климатических систем – кондиционеров, теплых полов, водонагревателей и т. д., делая окружающее нас пространство максимально комфортным и удобным для проживания.
Давайте подробнее рассмотрим, как работает механический термостат, его устройство и где все это используется.
Содержание
Как работает механический термостат?Итак, как работает механический термостат? Механический термостат представляет собой устройство, которое регулирует температуру за счет расширения внутренних металлических планок. Когда полоса остынет, круг замыкается, и по подключенной цепи проходит электричество, что приводит к включению нагрева. Когда лента нагревается, она размыкает цепь и выключает нагрев, что приводит к охлаждению помещения.
Отопление вашего дома для обеспечения определенного уровня комфорта очень важно зимой. Но правильно обогреть свой дом, избегая при этом резкого увеличения счета за электроэнергию, еще лучше. Для этого вы можете выбрать установку термостата , который обеспечит максимально постоянную температуру для обогрева вашего дома. В то время, когда электронный термостат используется все больше и больше, есть ли интерес к механическому термостату? Давай выясним!
Принцип работы- Внешний диск для установки температуры.
- Циферблат термостата соединен цепью с датчиком температуры.
- Есть две отдельные металлические полосы, скрепленные вместе: кусок железа (красный) прикручен болтами к куску латуни (синий).
- Железо расширяется меньше, чем латунь, при нагревании, поэтому биметаллическая полоса изгибается внутрь при повышении температуры.
- Когда полоса холодная, включается обогрев. Когда полоса более горячая, цепь отключается, что приводит к охлаждению помещения.
Механический термостат, иногда также называемый ручным термостатом, представляет собой разновидность выключателя питания , который помогает обеспечить комфорт в вашем доме, регулируя температуру. Его можно использовать как для обогрева, так и для охлаждения квартиры или дома.
Основное отличие комнатных механических термостатов от термостатов другого типа в том, что это отдельный, полностью самостоятельный прибор , чаще всего выполненный в виде наружного электромонтажного изделия, предназначенного для внутренней установки.
Проще говоря, механический термостат, в зависимости от заданной программы, включая или выключая те или иные нагревательные или охлаждающие приборы, поддерживает в помещении необходимую температуру. Главной особенностью механического термостата является полное отсутствие электропитания, т.е. для его работы не требуется питание, даже батарейки. Как работает механический термостат, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?
Если вы хотите узнать, как работает аналоговый термостат, прочтите этот пост!
Принцип работы механического термостатаМеханические термостаты имеют один единственный принцип работы, а именно способность некоторых материалов и веществ изменять свои механические свойства в зависимости от температуры.
Принцип работы механического термостата В качестве знакомого всем житейского примера, объясняющего принцип действия механического термостата, можно привести обычный ртутный термометр, с помощью которого мы измерить температуру тела .
Ртуть, содержащаяся внутри термометра, увеличивается в объеме с повышением температуры и попадает в градуированный капилляр, тем самым показывая точную температуру.
Примерно такие же процессы происходят в механическом термостате, с той лишь разницей, что изменение температуры до определенного уровня , который указывается нами отдельно регулирующим колесиком, запускает определенные процессы, чаще всего закрывает или ломает термостат электрическая цепь, что вызывает включение или выключение нагревательных приборов.
Чтобы было понятнее, как это все работает, рассмотрим конструкцию стандартного комнатного механического термостата.
Детали механического термостатаОсновным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, по этой же причине их часто называют мембранными термостатами.
Специальный газ внутри мембраны при изменении температуры изменяет свой объем, воздействуя тем самым на стенки мембраны .
Которые при изменении запускают механизм замыкания или размыкания электрической цепи, питающей систему отопления или охлаждения.
Выбор именно такого способа устройства комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство точно реагирует на изменение температуры воздуха, и а не поверхность, что наиболее важно в системах отопления и охлаждения.
Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком. Регулирование температуры срабатывания мембранного комнатного термостата осуществляется с помощью циферблата, который соединен с мембранным механизмом.
Вращением колеса мы сдвигаем ближе или дальше стенки мембраны от механизма управления , тем самым изменяя температуру, при которой электрическая цепь будет замыкаться или размыкаться.
Другими словами, если спусковой механизм ближе к , мембранная стенка , то находящемуся в нем газу нужно немного изменить объем, чтобы он сработал; соответственно нужна более низкая температура и наоборот.
Так работает регулировочное колесо.
Давайте рассмотрим, как именно можно применить механический терморегулятор в системе отопления дома или квартиры.
Использование механического термостата в отопленииЧаще всего для отопления домов используются комнатные механические термостаты вместе с газовыми котлами. Производители довольно часто в конструкции котлов предусматривают схему подключения через механический термостат. 9устройство 0267 устанавливается в разрыв в питающем проводе, ведущем к котлу и в случае, когда температура воздуха в помещении падает ниже установленного порогового значения, цепь замыкается и газовый котел запускается, начиная обогревать помещение, поддержание температуры охлаждающей жидкости.
Точно так же домашние термостаты подключаются к любым электрическим обогревателям в помещениях, будь то масляные обогреватели, инфракрасные обогреватели или любые другие, используемые для нагревания воздуха в помещении.
Таким образом, процесс нагрева становится полностью автоматизированным , практически не требующий участия человека в своей работе, после его корректировки.
Вариантов использования механических термостатов очень много; в автоматике отопления просто незаменим из-за своей простоты и надежности. А простота конструкции позволяет производителям выпускать комнатные механические термостаты по гораздо меньшей стоимости, чем электронные, что является важной частью их популярности у потребителя.
Выбор механического термостатаВ настоящее время очень много производителей механических термостатов. Есть модели и известные бренды, но, чаще всего, в продаже встречаются малознакомые и неизвестные названия. В своей практике я использовал большое количество различных механических термостатов и могу посоветовать следующее:
Детали механического термостата При выборе обязательно обращайте внимание на максимальную мощность переключения.
Если написано, что термостат 10 Ампер, то можно будет подключить нагрузку не более 2,2-2,3 кВт к нему. Термостаты с подключаемой мощностью более 3,6 кВт встречаются редко. При необходимости подключения большей мощности придется использовать подрядчик, согласно схеме подключения. Из недорогих термостатов мне понравился вот этот — BALLU BMT-1 — купить можно здесь . По конструкции он полностью аналогичен описанному в этой статье. Он проработает у вас ровно 3-5 лет, а дальше уже зависит от качества сборки конкретной модели и условий эксплуатации. Для дачи гараж – самое то!
Как мы уже говорили, в настоящее время механический термостат все меньше и меньше выбирают люди, которые предпочитают более инновационные и более полные установки. Например, умный термостат теперь может управляться удаленно, управлять другими электрическими устройствами или даже лучше понимать количество энергии, которое вы потребляете в своем доме.
Чего не может сделать механический термостат.
При этом механический термостат может оказаться очень кстати в определенных ситуациях. Это, например, случай работы нагревательного устройства, питаемого от сети 9.0267 нестабильный электрический источник или даже с реле. В этом контексте этот тип термостата останется безопасным для электрического гриля, что не может быть гарантировано в отношении электронного или подключенного термостата.
Также следует помнить, что в любой ситуации установка механического термостата имеет два немаловажных преимущества: с одной стороны, он улучшает тепловой комфорт каждого в доме, гарантируя идеальную температуру в помещении. последнее и, с другой стороны, позволяет экономить энергию благодаря оптимизированному потреблению тепла.
Даже у этих термостатов нет будущего, вы можете прочитать мою статью о том, как умные термостаты экономят деньги.
Экономьте деньги, выбирая правильное предложение В дополнение к ставке на механический термостат для регулирования вашего потребления тепла и, таким образом, достижения вашей ежедневной экономии энергии, важно знать, что выбор вашего поставщика энергии также имеет прямое и немаловажное влияние на сумму вашего счета за электроэнергию.
