Витая пара подключение: Обжим витой пары с описанием порядка действий и схемой

Содержание

Обжим витой пары

Что такое кабель витая пара


Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара - что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками

, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

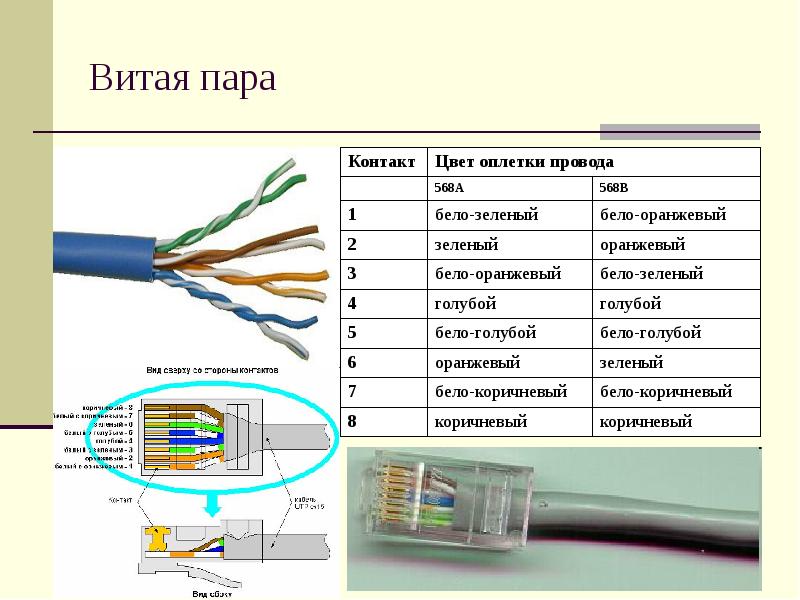

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) - с одной стороны T568A, а с другой - T568B.

Обжим витой пары


Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.
Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

  • Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
  • Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
  • Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
  • Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
  • Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

  1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
  2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

  • Коричневый.
  • Синий.
  • Зеленый.
  • Оранжевый.
  • Коричнево-белый.
  • Сине-белый.
  • Зелено-белый.
  • Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

  • Оранжево-белый.
  • Оранжевый.
  • Зелено-белый.
  • Синий.
  • Сине-белый.
  • Зеленый.
  • Коричнево-белый.
  • Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

  • Зелено-белый.
  • Зеленый.
  • Оранжево-белый.
  • Коричнево-белый.
  • Коричневый.
  • Оранжевый.
  • Синий.
  • Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

  1. Два коннектора RJ-45.
  2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

  • Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
  • Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
  • Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
  • Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
  • Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

  1. Острый нож.
  2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

  • Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
  • Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
  • Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

  1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
  2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
  3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

  • Установка пластиковой подножки с клеммником на стену.
  • Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
  • Зачистка жил витой пары.
  • Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
  • После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) 📹

 В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины - интернета. В том числке и у вас дома.
 Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

 Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.
 Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с - наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже "Принятые стандарты соединения коннекторов сетевого провода".

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
 Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары - правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.
По стандарту: T568A  информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер - ерст на крест и патч-корд - прямое подключение)

Варианта два. Это соединение перекрестом вид "А"" (рисунок ниже) и второй вариант один к одному как на виде "Б (рисунок ниже).



 Примечание В зависимости от производителя цвет провода может быть вместо коричневого - серым, а вместо оранжевого красным.
 Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

 Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
 Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

 Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать - решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

 Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

 Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
 При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог...

 Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
 О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

Распиновка RJ-45 – цветовая схема обжима utp

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер - хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.

Цветовая схема обжима RJ-45 компьютер - компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер - хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер - компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер - хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.

Цветовая схема обжима RJ-45


для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода


для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер.

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Витая пара. Устройство и типы. Категории. Раскладка и обжатие

Витая пара относится к кабельным системам со своей структурой, применяется для передачи информации в сетях телекоммуникаций. Подключение к устройствам сети производится разъемом 8Р8С. Рассмотрим технические данные витой пары, учитываемые при образовании вычислительных сетей.

Большая популярность использования витой пары вызвана тем, что она совмещается с разными типами оборудования, проста в установке, имеет низкую стоимость для образования сети. Опрессовка производится специальными клещами для обжима.

Скручивание проводов производят с определенной целью. Переплетение проводов с определенным шагом плетения образует пару проводов, с помощью которых качество связи улучшается. Помехи от электромагнитных волн оказывают равномерное влияние на провода в паре, снижают взаимные наводки во время передачи сигналов, внешних факторов во время работы.

Устройство

Витая пара имеет различные технические данные. Это зависит от категории. Он состоит из множества медных проводников, образующих пару. Проводники могут быть в изоляции из поливинилхлорида, либо полипропилена. Кабели повышенного качества оснащены тефлоновой изоляцией, либо полиэтилена. Такая изоляция дает гарантию малых диэлектрических потерь, защищает проводники от повышенного нагрева. Проводники могут быть из одной или нескольких жил, составляющих пучок.

Чтобы было удобно разделывать кабель, в оболочке предусмотрена капроновая нить для разрыва. Наружная оболочка изготавливается из поливинилхлорида, а также огнестойких полимеров.

У нас в стране витая пара маркируется:

нг(A) — HF;  нг(B) — HF;  нг(C) — HF;  нг(D) — HF;

В скобках обозначена категория пожарной безопасности. Кабель LAN применяют во внутренних установках, зданиях, общественных местах, многофункциональных зданиях.

Наружная оболочка изготовлена из гидрофобного полиэтилена. Его наносят поверх ПВХ оболочки. Пустую область в кабеле заполняют гидрофобным гелием, а также могут оснастить бронированием специальной лентой.

Применением разных цветов выполняют идентификацию и назначение оболочки кабеля. Черный цвет показывает, что кабель защищен от сырости, стойкость к горению имеет оранжевый кабель. Сетевой кабель светло-серый используют внутри офисов, жилых домов.

Типы

Кабели связи бывают многожильными и одножильными, а также, с экранированной оболочкой и без экрана.

Витая пара с одинарной жилой используется для проведения линии в стене, не подключается непосредственно к устройствам. К кабелю подключают оборудование оконечного вида, например, розетку (терминирование). Такой кабель имеет легко переламывающиеся жилы.

Витая пара с несколькими жилами применяется для коммутации цифровых устройств. Такой кабель подходит для изгибов, у него тонкие жилы. Многожильный кабель обладает значительным сигналом затухания, поэтому его наибольшая длина не должна быть больше 100 м.

Типы экранирования:
  • UТР – без экрана.
  • FТР – экран из фольги.
  • SТР – экран каждой пары и общая сетка.
  • S/FТР – экран из фольги для пар и наружный экран.
  • U/SТР – общего экрана нет, каждая пара с экраном.
  • SF/UТР – два наружных экрана.
Категории по скорости передачи

Категории витых пар делятся на категории по принципу интервала частоты пропускания сигнала. Это достигается числом витков. Чем выше частота пропускания и число витков, тем выше категория.

Одна из оптимальных категорий — Cat.5e. Зачастую применяется для 4-х парного UTP-кабеля. Идеальное соотношение цена/качество/широта применения сделали эту витую пару популярнейшим кабелем среди IT-инженеров. Выпускают все крупнейшие производители. Имеются варианты: для внешней и внутренней прокладки, одножильные и многожильные, как правило, AWG24-AWG25, в бухте (катушке) 305 метров.

Особенности использования витой пары

За последнее время в науке произошел большой прогресс, но многие изобретения были сделаны еще в 19 веке. Сегодня витая пара используется широко:

  • Передача данных видеосигнала.
  • Локальные сети.
  • Телефонные линии.
  • Передача электронных сигналов.
Достоинства соединения с помощью витой пары

Если сравнивать коаксиальный шнур и витую пару, то лучшей защитой потока данных от помех обладает витая пара, ввиду ее структурных особенностей. Это особенно заметно на расстоянии около 2 километров. Сигнал получается четким и чистым, особенно, если использован заземленный провод с экраном. Такой провод актуален в местах с большим электромагнитным излучением.

Линия может одновременно передавать несколько сигналов: звук, видео, телеметрические данные. Есть одно ограничение: число пар в кабеле. Чтобы не было влияния этих пар друг на друга в кабеле, шаги скрутки делают разными. Чем точнее будет балансировка, тем негативное воздействие пар друг на друга будет ниже.

Расходы на установку и подключение локальной сети компьютеров или видеонаблюдения с разными мониторами и камерами снижаются, так как требуется меньшая длина кабеля. Если витая пара прокладывается на расстояние более двух километров, то частота сигнала заметно затухает. Поэтому сетевой кабель чаще применяется в коротких сетях. Лучше выбирать кабель из медных жил, а не из омедненной стали.

Обжатие витой пары

Разберемся, как обжимать витую пару, необходимую для соединения компьютеров между собой в локальной сети, либо подключение телевизора к хабу, либо другого медиа устройства.

У нас есть кабель, коннекторы и обжимные клещи, необходимые для обжатия самой витой пары. Рассмотрим, как обжимаются два разных коннектора. Один двухкомпонентный, другой однокомпонентный. Двухкомпонентный коннектор состоит из двух частей, имеет дополнительную вставку, которая якобы позволяет облегчить сборку проводов в коннекторе. Однокомпонентный коннектор не имеет никаких вставок.

Витая пара имеет четыре витые пары из восьми проводников. Это означает, что имеется восемь проводов, разделенных по цветам. Из них каждые два провода скручены между собой, тем самым они образуют витую пару.

Для домашней сети подойдет кабель категории 5Е. Он предназначен для прокладки внутри помещений. Существует более дешевый вариант кабеля, где вместо восьми проводников всего четыре провода. То есть, в кабеле имеется всего две витые пары.

Существует много схем обжатия коннекторов локальной сети. Один стандарт — прямого соединения, второй – кросс соединение.

Прямое соединение используется для соединения компьютер – хаб, и подключения других устройств к хабу. Второе используется для соединения двух компьютеров, либо для подключения компьютера к хабу. Рекомендуется обжимать кабель по второму варианту. Если соедините компьютер с хабом, то этим же кабелем можете соединить и два компьютера. Вам не придется пережимать кабель, который был обжат первым вариантом.

На рисунке видно, что некоторые провода перекрещиваются. Это означает, что на одном коннекторе идет нумерация одна, на втором коннекторе будет нумерация этих же проводов совсем другая.

Существуют стандарты обжатия проводов по цветам. Для передачи данных используется всего лишь четыре провода. Это 1, 2, 3, и 6 проводники. Они и есть самые главные провода. Они перекрещиваются следующим образом: первый – третий, второй – шестой. Остальные провода идут параллельно.

Рассмотрим, как коннектор по второй схеме. Для начала мы должны обрезать конец провода с помощью клещей. Для этого в них есть специальный нож.

Срезаем и получаем ровный край кабеля. Далее вставляем в специальную прорезь кабель и снимаем по кругу изоляцию. В кабеле есть специальная капроновая нить, предназначенная для его прочности при растяжении.

Расправляем провода, и раскручиваем пары, выпрямляем проводники. Распределяем их по цветам, как было показано на рисунке. Разравниваем их, чтобы они плотно прилегали друг к другу.

Еще раз проверяем расположение по цветам. Теперь берем обжимные клещи и ножом, который в них имеется, отрезаем проводники длиной 1,5 см от края внешней изоляции.

После обрезки имеется ровный аккуратный край. Теперь берем коннектор. Если коннектор повернуть к себе, то первый контакт будет располагаться справа, а восьмой слева. Теперь вставляем проводники в коннектор. Одновременно прижимаем их к плоскости гребенки и к нижней стенке коннектора.

Там имеются специальные направляющие, для каждого провода свой направляющий канал. Вставляем до конца. Каждый проводок должен блестеть. Это говорит о том, что он уперся в пластиковый корпус и вставлен до конца.

Теперь нужно зажать коннектор при помощи клещей. Вставляем коннектор в специальный паз клещей и зажимаем.

Тем самым зажимается гребенка контактов на проводах, а с другой стороны происходит зажатие изоляции. Это правильно обжатый коннектор RJ-45, все сделано правильно. Теперь снять его практически невозможно.

Обжим двухсоставного коннектора

Теперь рассмотрим, как обжимается двухсоставной коннектор. Также чистим изоляцию, расправляем провода, выпрямляем их. Если капроновая нить, находящаяся в изоляции, мешает, то ее можно обрезать.

Первый провод должен быть не бело-оранжевый, а бело-зеленый. Все цвета проводов набираются по вышеприведенной схеме. Все операции те же, только другие цвета. Еще разница состоит в том, чтобы облегчить обжатие контактов, имеется пластиковая вставка. У нее есть небольшой уступчик, который мы располагаем вверх. Обрезаем ровно провода, вставляем провода в эту вставку.

Особенность этого коннектора в том, что возникают сложности со вставлением проводов во вставку. Но удобно тем, что она держит провод, сохраняет порядок и нумерацию проводов. Теперь еще раз обрезаем провода, делаем ровный край на расстоянии 5 мм от вставки.

Теперь также одеваем коннектор, только уже прижимать пластик не нужно.

Вставляем провода со вставкой до конца. Теперь вставляем коннектор с проводами в обжимные клещи и также зажимаем.

Наш коннектор обжат. Мы получили небольшой патч-корд для соединения двух компьютеров, либо подключения компьютера к хабу.

Похожие темы:

Как подключить сеть Ethernet с помощью витой пары

Это руководство о том, как подключить сеть Ethernet с помощью витой пары. Изготовление ваших собственных кабелей Ethernet не только сократит их цену. Вы также можете изготовить кабели Ethernet точной длины и с точной разводкой, которая вам нужна. Используйте это руководство, если вы подключаете сеть Ethernet для личного или профессионального использования.

Сначала немного информации о кабелях Ethernet, разъемах и проводке. Если вы уже знакомы с этим, вы можете перейти прямо к руководству:

Что такое кабель Ethernet?

Кабель Ethernet — это кабели, используемые для подключения устройств в сети Ethernet. Кабели Ethernet используются для проводной передачи данных между устройствами. Ethernet представляет собой серию стандартов для связи между устройствами, такими как компьютеры. Они даже могут быть очень хорошими для подключения аналоговых входов и выходов ПЛК из-за витых пар и экранирования.

Стандарты Ethernet используются на большинстве компьютеров, как на персональных компьютерах, так и на серверах. Но вы также можете найти стандарты Ethernet в индустрии автоматизации. В качестве примера этого можно назвать PROFINET и PROFIBUS, использующие кабель Ethernet по витой паре для связи между ПЛК. Ehernet по витой паре — это то, что мы собираемся использовать для создания кабеля Ethernet.

Ethernet по витой паре

Сети Ethernet используют витую пару для проводной связи. Витая пара — это кабели, в которых провода внутри скручены вдоль кабеля попарно. Причиной скручивания проводов в парах является устранение любых электрических помех со стороны. Также известных как EMI. Сети обычно уязвимы для шума. Особенно, когда коммутация проходит на большие расстояния. Скручивание проводов в парах делается для передачи дифференциального режима по сигналам, чтобы выровнять шум. Купить витую пару для подключения https://deps.ua/katalog/ethernet-kabel.html

Как сделать кабель Ethernet

Существует несколько типов кабелей Ethernet: UTP, STP и некоторые другие. Все они разные и используются в разных средах в зависимости от уровня электрических помех.

Кабели UTP

UTP означает не экранированную витую пару. Эти кабели не имеют экрана вокруг проводов или пар проводов. Кабели UTP иногда используются для подключения кабелей в домашних или офисных условиях. Но они никогда не используются в промышленных условиях, потому что они уязвимы для электромагнитного шума. Несмотря на то, что провода скручены, сигналы по-прежнему уязвимы в средах с большим количеством электрических помех.

STP кабели

STP означает экранированную витую пару. Кабели STP — это широко используемое название для всех экранированных витых пар. В зависимости от того, как выполняется экранирование в кабеле, вы можете получить несколько типов витой пары с экраном. STP относится ко всем кабелям с экраном или фольго для защиты сигналов от шума.

Помимо экрана, фольга также используется в витой паре. Фольга или FTP (Foiled Twisted Pair) — это слой металла, фольгированный вокруг всех проводов, всех пар проводов или обоих.

Все эти типы кабелей витой пары доступны с различными спецификациями. Кабели доступны с многожильными или одножильными жилами. Многожильные провода — это гибкие провода. Это потому, что провода разделены на множество меньших жил. С другой стороны, одножильные провода являются сплошными и не очень гибкими. Сплошные жилы обычно используются в стационарной установке.

Витая пара поставляется с различной толщиной провода. Обычные — 22 и 24 AWG. Если вы собираетесь делать более длинные кабели Ethernet, вам следует использовать кабели витой пары с наибольшим номером AWG. По мере того как кабели становятся длиннее, увеличивается и сопротивление. Если вы используете более толстые провода, сопротивление будет ниже. Помните, что чем выше сопротивление, тем медленнее будет ваше сетевое соединение.

Категории кабелей Ethernet

Кабели, используемые для подключения сети Ethernet, подразделяются на категории. Каждая категория определяется доступной полосой пропускания и используется для различных целей. Например, для телефонных соединений используются кабели категории 3 или cat3. Все категории витых пар определены в ISO 11801 .

Кабели Ethernet, к которым стремится это руководство, — это те, которые используют разъемы RJ45 на концах. Это те, которые вы можете сделать сами. Для этого вы будете использовать одну из следующих категорий кабелей.

Ethernet-кабель Cat5

Используется на короткие расстояния в локальной сети (100Base-Tx). Кабели категории 5 обычно используются в шумозащитных средах. Они могут поддерживать до 100 Мбит / с. Поскольку кабели cat3 и cat4 не используются для сетей Ethernet, cat5 — самый медленный кабель Ethernet, который вы можете купить.

Кабель Cat5e Ethernet

Эта категория является подкатегорией или расширением категории 5. Эта категория имеет почти те же характеристики, что и категория 5, за исключением некоторых ограничений, например, в отношении возвратных потерь. Это делает доступной более высокую скорость сети. Вот почему кабели Cat5e быстрее, чем кабели Cat5.

Кабель Cat6 Ethernet

Кабели категории 6 обеспечивают скорость до 10 Гбит / с. Тем не менее, нет оптоволокна. Но кабели Cat6 — самые быстрые кабели Ethernet, которые вы можете купить.

Разъем, используемый сетей Ethernet по витой паре, называется разъемом RJ45. RJ45 является распространенным именем, но их также можно назвать 8P8C.

RJ45 — это разъем с 8 контактами. Один для каждого провода в типичном кабеле Ethernet с 4 парами проводов. Разъем RJ45 является односторонним. Это означает, что его можно подключить только одним способом. Вот как выглядит распиновка RJ45:

Когда вы делаете кабель Ethernet, важно знать, где находится каждый контакт #. Потому что, когда вы подключите кабель Ethernet к разъему RJ45, вы будете использовать обжимной инструмент. После обжима разъема пути назад нет. Так что провода лучше быть в нужном месте, иначе придется начинать все сначала. Убедитесь, что у вас есть несколько разъемов для практики.

Разъем RJ45 UTP

Первый тип разъема RJ45, который можно использовать для подключения кабеле Ethernet, — это разъем UTP. Как с кабелями UTP просто означает экранированную витую пару. Это связано с тем, что разъемы UTP не имеют экрана и полностью изготовлены из пластика.

Разъем RJ45 UTP является самым простым для работы, так как вам не нужно беспокоиться о экране. Вы можете использовать его как с экранированными, так и с экранированными витыми парами. Контакты в разъеме RJ45 выполнены с острым краем, чтобы разрезать провода, и, таким образом, сделать электрическое соединение.

Другой вариант, когда у вас есть кабель Ethernet, — это разъем RJ45 STP. Разъем STP сделан из пластика, как и разъем UTP. Но разъем STP имеет металлический экран или металлический корпус вокруг разъема.

RJ45 обжимной инструмент

Чтобы выполнить электрическое соединение, нам нужно вставить провода в разъем RJ45 и прижать контакты. Это делается с помощью обжимного инструмента RJ45. Инструмент также приложит давление к отверстию разъема, чтобы закрепить кабель.

Обжимной инструмент RJ45 для изготовления кабелей Ethernet

Подключение кабелей Ethernet может быть выполнено несколькими способами. Два из наиболее распространенных способа: стандарт T568A и B. Причиной использования этих стандартов является то, что сигналы будут проходить в парах проводов; таким образом, чтобы воспользоваться эффектом шумоподавления витых проводов. Использование стандартов также упрощает создание кросс-кабеля кабеля Ethernet.

Первым стандартом является T568A. Он также упоминается как тип А. Каждый цвет провода имеет свою собственную позицию номера пина.

Вот как выглядит проводка T568A к разъему RJ45:

T568B — это другой стандарт. Отличие от стандарта A состоит в том, что оранжевая и зеленая пары меняются местами. Вы можете увидеть распиновку T568B ниже:

Прямой кабель Ethernet

Кабели Ethernet могут быть изготовлены двумя различными способами. Первый способ называется сквозным и является самым простым. Прямое подключение означает, что кабель подключен одинаково на обоих концах. Провода идут от одного номера к одному и тому же номеру.

Для создания прямого Ethernet-кабеля вы можете использовать стандарт T568A или T568B. Пока вы используете один и тот же стандарт на обоих концах кабеля. Если вы расширяете существующую сеть, вы должны всегда проверять, какой проводной стандарт используется для прямых кабелей, и продолжать его. Кроме того, вы должны быть последовательны в своем выборе, и поэтому использовать один и тот же стандарт для всех ваших кабелей.

Прямой Ethernet-кабель с использованием стандарта T568A для RJ45 на обоих концах

Кросс-кабель Ethernet

Второй тип кабеля, который вы можете сделать, — это перекрестный кабель или кросс-кабель Ethernet. Крос-кабели Ethernet сделаны по одной особой причине. А именно, чтобы поменять местами провода, используемые для отправки и получения данных.

Например, в разъеме RJ45 на компьютере каждый контакт имеет определенную функцию. Два контакта предназначены для отправки данных, а два контакта — для приема данных. Если вы хотите соединить два компьютера, вам понадобится перекрестный кабель Ethernet. Поменяйте местами два провода для отправки и получения данных на одном конце кабеля, чтобы сделать правильные соединения. Вы установите соединение между выводами, используемыми для отправки на одном компьютере, и выводами, используемыми для приема на другом компьютере.

Кросс-кабели Ethernet используются при подключении аналогичных устройств. Подобные устройства имеют отправляющие и получающие одинаковые номера контактов.

Наиболее распространенный способ создания перекрестного кабеля Ethernet — это использование T568A на одном конце кабеля и использование T568B на другом конце кабеля. Это еще одна причина, по которой эти стандарты так полезны. Потому что разница между стандартами A и B — две пары проводов с заменой.

Схема подключения выше показывает, как выглядит кроссоверный кабель Ethernet. Пересекающийся кабель соединен со стандартом A и B на каждом конце.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

RJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

  • нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
  • нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
  • категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
UTP пятой категории

Какой нужен инструмент для обжима витой пары

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Внешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

  1. Снятие внешней общей изоляции.
  2. Обрезка проводов до необходимой длины.
  3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

  1. Прямая.
  2. Перекрёстная (кроссовая).
Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Что такое витая пара? - Определение с сайта WhatIs.com

От

(См. Также категории кабельных систем на основе витой пары и телефонных розеток.) ​​

Витая пара - это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого подключения по витой паре требуются оба провода. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле.В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод к дому - неэкранированная витая пара (UTP).

Витая пара теперь часто устанавливается с двумя парами к дому, а дополнительная пара позволяет вам добавить еще одну линию (возможно, для использования модема), когда она вам понадобится.

Витая пара поставляется с уникальной цветовой кодировкой каждой пары, если она упакована в несколько пар.Различное использование, такое как аналоговое, цифровое и Ethernet, требует разных парных мультипликаторов.

Хотя витая пара часто используется в домашних условиях, витая пара более высокого класса часто используется для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный кабель.

Провод, который вы покупаете в местном хозяйственном магазине для расширения от модема вашего телефона или компьютера к настенной розетке, не является витой парой. Это параллельная проволока, известная как silver satin .Настенная розетка может иметь до пяти видов расположения отверстий или выводов в зависимости от того, какие типы проводов будут подключены при установке (например, цифровой, аналоговый или LAN). (Вот почему иногда, когда переносите ноутбук в другое место, вы можете обнаружить, что разъемы настенной розетки не соответствуют вашей вилке.)

Последний раз обновлялся в сентябре 2005 г.

Узнайте подробнее о SDN и других сетевых стратегиях

Установка разъемов на кабель витой пары

08 Апр Установка разъемов на кабель витой пары

Отправлено в 20:20 в установке сетевого кабеля автор: admin

Кабель витой пары является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этим сетевым кабелем, - это разъемы RJ-11 и RJ-45.RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов довольно похожи и оба сделаны из пластика с тонкими металлическими штырями внутри. Более простой вариант меньшего размера из двух - это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом RJ-11 использовался в качестве разъема для установки телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является обычно устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и является немного более широким из двух с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 представлены в двух версиях для подключения как многожильных, так и одножильных проводов.

Стандарты проводки по витому кабелю

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета, которые: зеленый, оранжевый, синий или коричневый.Внутри каждой пары один - сплошного цвета, а другой - с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два разных стандарта электропроводки:

568A

  1. Белый / зеленый
  2. Зеленый
  3. Белый / Оранжевый
  4. Синий
  5. Белый / Синий
  6. Оранжевый
  7. Белый / Коричневый
  8. Коричневый

568B

  1. Белый / Оранжевый
  2. Оранжевый
  3. Белый / Зеленый
  4. Синий
  5. Белый / Синий
  6. Зеленый
  7. Белый / Коричневый
  8. Коричневый

Установка кабельного разъема для витой пары

Основным методом, используемым для установки этих разъемов на кабель витой пары, является обжатие, и хотя процедура довольно проста, это важный навык, который каждый установщик сетевых кабелей должен знать, как правильно выполнять.Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных клещей и тестер кабеля для проверки качества соединения.

Устройство для зачистки оболочки кабеля предназначено для снятия внешней оболочки с кабеля, а устройство для обжима кабельного разъема соединяет кабель, прижимая металлические контакты внутри разъема к проводникам кабеля.

Сначала вы измеряете и обрезаете кабель, к которому вы хотите добавить разъем, убедитесь, что вы обрезали его примерно на 3 дюйма длиннее, чем необходимо.

Затем вы хотите снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в устройство для зачистки и дважды поверните его вокруг кабеля, чтобы разрезать оболочку. Затем осторожно снимите отрезанный кусок оболочки с кабеля, чтобы обнажить внутренние проводники. Если на куртке есть белый перерезанный шнур, обрежьте эту спинку.

Теперь, когда вы обнажили жилы скрученного кабеля, вам нужно будет раскрутить пары и отделить каждый из восьми цветных проводов.Затем выровняйте каждый из проводов так, чтобы цветовой код соответствовал используемому вами стандарту.

Затем обрежьте концы всех разъемов так, чтобы они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и крепко сожмите ручку, удерживая ее примерно на три секунды.Затем плашки в инструменте вдавливаются в разъем, вдавливая штыри в проводники, а также вдавливает пластмассовый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, дважды проверьте, что все проводники и штырьки правильно обжаты со своими соответствующими партнерами. В противном случае вам придется отрезать соединитель и повторить процесс заново.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа тестера, который вы используете, существуют разные процедуры ...

Посмотрите этот замечательный небольшой обучающий видеоролик, в котором один из наших специалистов по мостовым кабелям вставляет разъем RJ45 на конец кабеля Cat 6.

Как установить кабельные соединители для витой пары?

Как установить кабельные соединители для витой пары?

В настоящее время медные кабели с витой парой (особенно кабели UTP) наиболее распространены для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару - это опрессовка. Вы можете использовать инструмент для обжима кабеля, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, таким образом выполняя соединение.Из этого руководства вы шаг за шагом узнаете, как установить разъемы кабеля для витой пары.

Типы кабельных разъемов для витой пары

В основном используются два типа разъемов / штекеров для подключения кабелей витой пары в установках передачи голоса и данных.

Разъемы RJ-11

Разъемы RJ-11 исторически использовались как в служебных, так и в домашних телефонных аппаратах из-за их небольшого форм-фактора и простоты, и они по-прежнему широко используются в домашних условиях.

Разъемы RJ-45

Разъемы RJ-45 используются в основном в приложениях LAN из-за количества поддерживаемых проводников (всего восемь). Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают разъемы RJ-11 и RJ-45.

Оба разъема выполнены из пластика с металлическими «пальцами» внутри. Пальцы вставляются в отдельные жилы кабеля витой пары во время процесса обжима.Когда пальцы обжаты и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

Советы: обратите внимание, что эти разъемы в основном одинаковы, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. А разъем типа RJ-11 сконфигурирован только с двумя металлическими контактами вместо шести, при этом он имеет шесть позиций. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуются только два проводных контакта.И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.

Типы кабелей витой пары

В зависимости от разъемов RJ существует два типа кабелей с витой парой.

Многожильный кабель с витой парой

Многожильный кабель типа витая пара состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, потому что они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели соединять проще всего, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных проводов.

Инструменты для опрессовки разъемов

В предстоящей установке потребуются в основном три инструмента.

Инструмент для зачистки оптоволоконного кабеля

Первый инструмент - это устройство для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки.Их производство и покупка дешевы.

Обжимной кабельный разъем

Обжимной коннектор кабеля необходим при установке коннекторов на кабель UTP или STP. Обжимные устройства для кабелей различных стилей позволяют обжимать разъемы на кабелях UTP или STP. Вот пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

Тестер сетевого кабеля

Последний инструмент, который вы собираетесь использовать, - это тестер кабеля.Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения.

Установка шагов

Теперь перейдем к этапам установки разъемов. Обратите особое внимание на порядок выполнения этих шагов и неукоснительно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения предупреждений, немного отличающихся друг от друга. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Шаг 1: Отмерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью резака для кабеля.

Шаг 2: Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните инструмент для зачистки кабеля вокруг кабеля. Это позволит разрезать оболочку.

Шаг 3: Снимите инструмент для зачистки с кабеля и снимите обрезанную оболочку с кабеля, обнажив внутренние проводники.Если присутствует шнур для разрезания куртки (обычно белая нить), отделите его от проводов и обрежьте до края куртки.

Шаг 4: Раскрутите все пары внутренних проводов и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности.

Шаг 5: Выровняйте отдельные кондукторы так, чтобы цветовой код соответствовал используемому вами стандарту цветового кодирования.

Шаг 6: Этот шаг включает два пункта.Сначала обрежьте жилы так, чтобы концы были на одном уровне друг с другом, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 0,5–0,625 дюйма.

Шаг 7: Вставьте проводники в разъем, убедившись, что все проводники точно совпадают с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8: Осторожно вставьте разъем и кабель в обжимной инструмент, у которого есть две матрицы, которые вдавливаются в разъем, и вставьте штыри разъема в проводники внутри разъема. Теперь установка завершена.

После завершения установки вы должны убедиться, что все проводники находятся в контакте и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.

Витая пара, коаксиальные и оптоволоконные интернет-кабели | Блог

Большинство из нас знает общее различие между ADSL, COAX и оптоволоконным Интернетом, но кабели, стоящие за этими соединениями, могут быть большей загадкой. Три наиболее распространенных типа коммуникационных кабелей - это витая пара, коаксиальный и оптоволоконный. Понимание разницы в том, как данные проходят через каждый кабель, в конечном итоге влияет на такие вещи, как скорость, задержка, безопасность, стоимость и т. Д. три разных типа кабеля и на что они способны:

Кабели витой пары:


Кабели витой пары - это буквально пара изолированных проводов, скрученных вместе.Хотя это действительно помогает снизить внешний шум, эти кабели по-прежнему очень чувствительны к нему. Кабели витой пары являются наиболее экономичным вариантом из трех - в основном из-за их более низкой пропускной способности и высокого затухания . Есть два типа витых пар:

Неэкранированная витая пара (UTP)
  • «Неэкранированный» означает, что для блокирования помех не требуется физическое экранирование.
  • Наиболее часто используемый кабель из двух, они часто используются как для домашнего, так и для бизнес-интернета
  • Существует несколько категорий UTP, пропускная способность которых увеличивается по мере продвижения вверх по шкале, например:
    • CAT1 = до 1 Мбит / с | CAT2 = до 4 Мбит / с | CAT5e = до 1 Гбит / с
Экранированная витая пара (STP)
  • «Экранированный» оболочкой из фольги для подавления любых внешних помех
  • Используется в основном для крупных предприятий, высокопроизводительных приложений и внешних кабелей, которые будут подвергаться воздействию элементов окружающей среды.

Коаксиальные кабели:

Коаксиальные кабели - это кабели для высокочастотной передачи, состоящие из одного сплошного медного сердечника, по которому данные передаются электрически по внутреннему проводнику. У коаксиального кабеля пропускная способность в 80 раз больше, чем у кабеля с витой парой.

Этот тип кабеля обычно используется для передачи ТВ-сигналов (его более высокая полоса пропускания делает его более подходящим для видеоприложений) и для подключения компьютеров к сети или Интернету. Наряду со стабильной передачей данных, коаксиальный кабель также имеет возможности защиты от помех и может эффективно защищать сигналы от помех.Стоимость немного выше, чем у кабелей с витой парой, но все же экономичнее, чем у волоконных. Также есть два типа коаксиальных кабелей:

75 Ом
  • Наиболее часто используется для передачи видеосигналов
  • Часто используется для соединения видеосигналов между различными компонентами, такими как DVD, видеомагнитофоны или приемники, обычно известные как кабели A / V.
50 Ом
  • В основном используется для передачи сигнала данных в системе двусторонней связи
  • Наиболее часто используется для компьютерных магистралей Ethernet, радиоприемников AM / FM, антенны GPS, полицейских сканеров и систем сотовой связи.

Волоконно-оптические кабели:

Волоконно - новейшая технология кабельной разводки.Вместо передачи данных по медным проводам эти кабели содержат оптические волокна, которые передают данные посредством света, а не с помощью электрических импульсов. Каждое отдельное оптическое волокно покрыто пластиком и заключено в защитную трубку. Это делает оптоволоконные кабели чрезвычайно устойчивыми к внешним помехам. В результате получается сверхнадежное высокоскоростное соединение с , в 26000 раз большей пропускной способностью , чем у кабелей с витой парой, но при этом гораздо более высокая стоимость. Опять же, есть два типа оптоволоконных кабелей:

Одномодовый
  • Имеет небольшую сердцевину и пропускает только одну моду света за раз
  • Из-за этого количество отражений света уменьшается по мере их прохождения через сердцевину
  • Результат - низкое затухание и возможность передачи данных дальше и быстрее
  • Обычно используется в телекоммуникационных сетях, сетях кабельного телевидения и университетах.
Многомодовый
  • Имеет сердцевину большего диаметра, что позволяет распространять несколько видов света
  • Количество световых отражений увеличивается по мере их прохождения через ядро, что позволяет передавать больше данных через
  • Из-за высокой дисперсии многомодовые кабели имеют более низкую полосу пропускания, более высокое затухание и более низкое качество сигнала при дальнейшем прохождении
  • Чаще всего используется для связи на небольших расстояниях, таких как LAN, системы безопасности и обычные оптоволоконные сети.

Волоконно-оптические сети могут быть общими или выделенными . Убедитесь, что вы выбрали именно ту, которая соответствует вашим потребностям.

Итог

Вспоминая начальную школу и аналогию «Златовласка и три медведя», все три типа интернет-кабеля предлагают нечто иное. Выделенное волокно может быть слишком горячим, а ADSL - слишком холодным. Если вам нужна помощь в поиске «правильного» решения, свяжитесь с нами - наша команда экспертов всегда готова помочь.

Витая пара | Связь InfoZone

Витые пары состоят из двух изолированных медных проводов, скрученных вместе. Скручивание сделано, чтобы помочь устранить внешние электромагнитные помехи. Перекрестные помехи могут исходить от других пар кабеля. Каждый тип кабеля витой пары имеет характеристики полосы пропускания и скорости передачи данных. Из-за меньшего диаметра скрученный провод часто встречается в телефонных или сетевых кабелях. Варианты коаксиального или оптического волокна обеспечивают большую полосу пропускания по сравнению с кабелями на основе витой пары.Витая пара часто используется в домашних условиях, хотя для установки в локальной сети можно использовать более высокие классы витой пары.

Кабель витой пары в многожильном или одножильном исполнении

Когда два провода с раздельной изоляцией скручиваются друг с другом, получается витая пара . Кабель доступен в одножильном или многожильном исполнении. Многожильный провод обеспечивает большую гибкость при установке, требующей изгиба. Сплошная проводка, также известная как кабель с твердым сердечником, может покрывать большее расстояние, но не предназначена для установки, требующей физического изгиба.Как экранированные, так и неэкранированные витые пары доступны в одножильных или многожильных вариантах.

Характеристики STP и UTP

Экранированная витая пара и неэкранированная витая пара сокращенно обозначаются как STP и UTP . STP представляет собой два изолированных медных провода, которые скручены друг с другом и затем покрыты дополнительным экраном. Это дополнительное покрытие повышает защиту от помех. STP часто используется в приложениях Ethernet. Кабели UTP - популярный выбор для локальных сетей.Он состоит из двух скрученных проводов без экранирования. Более шумная среда выигрывает от STP. Comms Express специализируется на всех типах кабелей для сетевых подключений, в том числе на витой паре.

Ссылки по теме

UTP LSOH / LSZH Cat5e в комплекте, 8 ядер, витая пара 8 x 4
Кабель Excel Cat6a, экранированная витая пара (U / FTP) Кабель S-фольги Внешний класс
Кабель Excel Cat6A, экранированная витая пара (F / FTP) /

Кабель UTP

| Неэкранированная витая пара

UTP

Широко распространенная проводка UTP состоит из двух изолированных медных проводов, скрученных друг вокруг друга.Аббревиатура UTP означает «неэкранированная витая пара». Скручивание пар проводов помогает контролировать ухудшение сигнала из-за помех. Хотя отдельные медные провода изолированы защитным покрытием, сами пары не имеют экрана. Скрученные пары проводов сгруппированы в кабель. Один сетевой кабель UTP обычно состоит из четырех витых пар. Кабели UTP бывают разных категорий, причем Cat5e является распространенным вариантом Ethernet. Категории кабелей также определяют количество витков проволоки на фут.Кабель Cat 5e UTP популярен благодаря множеству преимуществ. Это доступный выбор для использования с локальной сетью (LAN) и телефонными соединениями, он имеет небольшой диаметр и прост в установке.

Установка неэкранированной витой пары

В бизнес-сетях кабели неэкранированной витой пары заканчиваются стандартными разъемами, включая вилки и гнезда. Максимальная длина кабельной системы UTP составляет 100 метров. Волоконно-оптические кабели могут обеспечить более высокую пропускную способность и лучшую защиту от помех, чем некоторые кабели с витой парой, но эти улучшения могут привести к более высоким затратам на продукцию.Когда необходима дополнительная защита от перекрестных помех и помех, вместо сетевых кабелей UTP можно выбрать продукцию с экранированной витой парой (STP).

Кабельные соединения UTP

Сетевые соединения с требованиями к короткой и средней длине могут использовать кабель UTP . Этот тип кабеля также используется в некоторых видео приложениях. Категории сетевых кабелей UTP поддерживают ряд скоростей передачи данных. Полная система UTP будет использовать компоненты определенной категории, включая совместимый кабель, разъемы, патч-панели и патч-шнуры.

Позвоните нам бесплатно для получения дополнительной информации UTP.

Ссылки по теме

Сетевой кабель

Что такое неэкранированная витая пара (UTP) - Fosco Connect

:: Что такое кабель UTP?

UTP - неэкранированная витая пара. Кабель UTP - это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех.Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете получить патч-кабель UTP Cat 5e и Cat 6 у нас)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп. Ниже показан образец магистрального кабеля UTP.

:: Размер

проводника медного кабеля UTP

Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG.24 AWG - наиболее распространенный размер, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

:: Кабель UTP с одножильным проводом и кабель UTP с многожильным проводом

1) Одножильный кабель UTP

Одножильный кабель UTP Изображение

Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод. Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

Кабели

UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой одножильные кабели.

2) Многожильный кабель UTP

Многожильный кабель UTP Изображение

Многожильные кабели UTP обычно используются в качестве соединительных кабелей на рабочих местах или в телекоммуникационных помещениях.Это самые распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута. Внешние проволоки спирально наматываются вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют единый проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.

:: Применение кабеля UTP

Кабели

UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных и высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

:: Категории кабелей UTP и технические характеристики

Кабели

UTP были изобретены для голосовых приложений.Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень надежны и нелегко искажаются электрическими помехами или EMI. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем данных, в которых использовалась цифровая сигнализация.

По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

Примечание:

TIA / EIA-568 распознает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов - неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в оценки под названием «Уровни.”

Кабель

Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

Категория Марка Бизнес-приложение Диапазон частот
Категория 1 оценка голоса только голосовых телефонных сетей; не для передачи данных 750 кГц
Категория 2 оценка голоса телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам 1 МГц
Категория 3 класс данных телефонных сетей голосового уровня, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN 16 МГц
Категория 4 класс данных Сети Token Ring 16 Мбит / с 20 МГц
Категория 5 класс данных Сети ATM 100BastTX Fast Ethernet, SONET и OC-3 100 МГц
Категория 5e класс данных Гигабит (1000 Мбит / с) Ethernet 100 МГц
Категория 6 класс данных Гигабит (1000 Мбит / с) Ethernet 250 МГц
Категория 6A класс данных Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet 500 МГц

:: Цветовые коды кабеля UTP

1) Цветовой код горизонтального кабеля UTP

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом.В каждой паре по два проводника. Одному проводу пары присваивается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

2) Цветовой код магистрального кабеля UTP

Магистральные кабели

UTP - это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

(a) Цветовой код группы переплетов на 25 пар

Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в 25-парном переплете -

.
  • Белый - пары с 1 по 5
  • Красный - пары с 6 по 10
  • Черный - пары с 11 по 15
  • Желтый - пары от 16 до 20
  • Фиолетовый - пары с 21 по 25

В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары.Цветовой код пары для каждой из пяти пар с цветовой кодовой группой -

.
  • Синий - 1-я пара цветовой кодовой группы
  • Оранжевый - 2-я пара цветовой кодовой группы
  • Зеленый - 3-я пара цветовой кодовой группы
  • Коричневый - 4-я пара цветовой кодовой группы
  • Сланец - 5-я пара цветовой кодовой группы

Цветовой код для группы подшивок из 25 пар показан в следующей таблице.

Номер провода Номер пары Код цвета группы Пара Цветовой код Цвет
1 1 белый синий белая / синяя полоса
2 1 синяя / белая полоса
3 2 оранжевый белая / оранжевая полоса
4 2 оранжево-белая полоса
5 3 зеленый белая / зеленая полоса
6 3 зелено-белая полоса
7 4 коричневый белая / коричневая полоса
8 4 коричневая / белая полоса
9 5 шифер белый / грифельная полоса
10 5 шифер / белая полоса
11 6 красный синий красная / синяя полоса
12 6 синяя / красная полоса
13 7 оранжевый красная / оранжевая полоса
14 7 оранжево-красная полоса
15 8 зеленый красная / зеленая полоса
16 8 зеленая / красная полоса
17 9 коричневый красно-коричневая полоса
18 9 коричневая / красная полоса
19 10 шифер красный / грифельная полоса
20 10 шифер / красная полоса
21 11 черный синий черная / синяя полоса
22 11 синяя / черная полоса
23 12 оранжевый черная / оранжевая полоса
24 12 оранжево-черная полоса
25 13 зеленый черная / зеленая полоса
26 13 зеленая / черная полоса
27 14 коричневый черная / коричневая полоса
28 14 коричневая / черная полоса
29 15 шифер черный / грифельная полоса
30 15 шифер / черная полоса
31 16 желтый синий желто-синяя полоса
32 16 сине-желтая полоса
33 17 оранжевый желто-оранжевая полоса
34 17 оранжево-желтая полоса
35 18 зеленый желто-зеленая полоса
36 18 зелено-желтая полоса
37 19 коричневый желто-коричневая полоса
38 19 коричневая / желтая полоса
39 20 шифер желтый / шиферная полоса
40 20 шифер / желтая полоса
41 21 фиолетовый синий фиолетовая / синяя полоса
42 21 синяя / фиолетовая полоса
43 22 оранжевый фиолетово-оранжевая полоса
44 22 оранжево-фиолетовая полоса
45 23 зеленый фиолетовая / зеленая полоса
46 23 зеленая / фиолетовая полоса
47 24 коричневый фиолетовая / коричневая полоса
48 24 коричневая / фиолетовая полоса
49 25 шифер фиолетово-сланцевая полоса
50 25 шифер / фиолетовая полоса

Это ясно показано на следующем рисунке.

(б) Более 25-парных связующих групп

Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

Количество пар Цвет группы связующего
1-25 Белый — синий
26–50 Белый — оранжевый
51–75 Белый — зеленый
76—100 Бело-коричневый
101–125 Белый — шифер
126-150 Красно-синий
151–175 Красный — оранжевый
176—200 Красный — зеленый
201–225 Красно-коричневый
226—250 красный — шифер
251–275 Чёрно-синий
276–300 Черный — оранжевый
301–325 Черный — зеленый
326–350 Черно-коричневый
351–375 Черный — шифер
376—400 Желто-синий

:: Кабельные соединители UTP

1) Разъем RJ45 и вилка

Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже.Гнездо RJ45 - это 8-проводное компактное модульное гнездо, используемое для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

:: Стандарты проводки 568A и 568B

Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 - синяя, пара 2 - оранжевая, пара 3 - зеленая, а пара 4 - коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или коммутационной панели.

На следующих диаграммах показана разница между схемами подключения 568A и 568B.

Обратите внимание, что единственная разница между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

Можно без особых проблем использовать кабели с разводкой в ​​соответствии с любой конфигурацией в одной и той же установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля в разных конфигурациях.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
