Схемы подключения водяных тепловентиляторов к системе отопления
На сегодняшнее время отопительные воздушные тепловентиляторы используются для отопления частных домов, гаражей, дач, теплиц, складов, цехов, а также других промышленных зданий. Данные аппараты могут нагревать воздух с помощью теплоносителя – горячей воды либо пропилен гликоля. Чтобы пользователь мог знать все аспекты электрического подключения и подключения к системе отопления, а также установки, Мы предоставим все материалы, которые нужно учитывать при монтаже водяных тепловентиляторов для Вашего помещения и ответим на вопрос «Как установить водяной тепловентилятор».
1.1 Расход электроэнергии, в случае выбора данного отопительного аппарата минимален, поскольку в качестве нагревательного элемента используется вода или пропилен гликоль из системы центрального отопления. В то время электричество идет только для обеспечения работы вентилятора, который предназначен для подачи воздуха.
1.2 Водяные тепловентиляторы компактны, и имеют небольшие размеры, что является весомой особенностью при монтаже данного оборудования, Вам не будет нужно думать, где его разместить и на чем он будет крепиться. Для того чтобы Ваш тепловентилятор работал долго и качественно необходимо проводить технические осмотры состояния рабочих элементов. В отапливаемых помещениях нужно соблюдать уровень загрязненности среды и концентрацию химических элементов, которые могут нанести повреждения оборудованию. Когда эти правила не соблюдать обычный тепловентилятор в скором времени перестанет работать по Вашему назначению.
1.3 Для таких помещений, например «теплиц» используются тепловентиляторы с химически стойкими корпусами и классом защиты IP 54 и IP 65. Такой класс защиты имеют водяные тепловентиляторы от производителя Reventon модели «Farmer MC 47 kW, Farmer HCF IP54-3S 47kW и Farmer HCF 53 kW».
2.1 Установка такого устройства нужно осуществлять в помещениях где температура не опускается ниже 0°С, соблюдения данной рекомендации требуется чтобы избежать замерзания воды в трубках тепловентилятора, или использовать жидкость в виде незамерзающего вещества, например (пропилен гликоль).
2.2 Перед началом монтажа воздушно отопительного прибора нужно внимательно изучитьвсе части на наличие разных дефектов. Для соединения тепловентилятора к системе отопления используются патрубки размером 3/4” (наружная резьба).
2.3 Обвязка данной системы, включающая в себя водяной тепловентилятор и его врезку в систему отопления, установку запорной арматуры весьма несложный процесс, но если Вы не уверены тогда лучше обратится к специалистам для правильного и качественного монтажа Вашей системы.
2.4 При использовании в качестве теплоносителя воды тепловентилятор может эффективно функционировать в закрытом помещении.
Для монтажа данного оборудования снаружи здания можно использовать незамерзающие жидкости. Учитывая доступность и простоту установки, можно заявлять о том, что водяной тепловентилятор самый эффективный вариант для обогрева помещения.
3.1 Монтажная консоль поставляется в комплекте с тепловентилятором Volcano. Для установки консоли к тепловентилятору необходимо вырезать отверстия в верхней и нижней части аппарата как отображено на рисунке 1, а потом вмонтировать в них втулки. На них нужно надвинуть монтажную консоль. Следующий шаг в нижнюю и верхнюю втулки закрутить винты (M10), а также зафиксировать положение тепловентилятора по отношению к консоли. Когда аппарат находится в нужном положении, далее следует установить заглушки на держателе.
При качественном и правильном монтаже тепловентиляторов можно рассчитывать на длительную и эффективную работу оборудования на протяжении многих лет.
4.
1 Во время установки трубопровода с теплоносителем нужно защищать присоединительный патрубок теплообменника от воздействия крутящего момента смотрите рисунок (2). Вес трубопроводов не должен создавать дополнительную нагрузку на патрубки тепловентилятора. Также есть возможность присоединение трубопроводов с помощью комплекта гибких шлангов, которые дают возможность
Диаметр труб для подключения нескольких тепловентиляторов должен быть подобран таким образом, чтобы скорость потока теплоносителя не превышала 2,5 м/с. Рекомендуется подбирать минимальные диаметры труб в зависимости от количества и типа тепловентиляторов, которые подключаются к трубам системы в соответствии с указанной таблицей.
| Кількість тепловентиляторів Volcano для підключення | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Максимальні витрати води м3/год Volcano Mini | 0,9 | 1,8 | 2,8 | 3,7 | 4,6 | 5,5 | 6,4 | 7,4 | 8,3 | 9,2 |
| Діаметр труби Volcano Mini | 3/4 | 1 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/2 | 1 1/2 | 1 1/2 | 1 3/4 | 1 3/4 |
| Максимальні витрати води м3/год Volcano VR1 | 1,3 | 2,7 | 4 | 5,3 | 6,7 | 8 | 9,3 | 10,6 | 12 | 13,3 |
| Діаметр труби Volcano VR1 | 3/4 | 1 | 1 1/4 | 1 1/2 | 1 1/2 | 1 3/4 | 1 3/4 | 2 | 2 | 2 |
| Максимальні витрати води м3/год Volcano VR2 | 2,2 | 4,4 | 6,6 | 8,8 | 11,1 | 13,3 | 15,5 | 17,7 | 19,9 | 22,1 |
| Діаметр труби Volcano VR2 | 1 | 1 1/4 | 1 1/2 | 1 3/4 | 2 | 2 | 2 | 2 1/4 | 2 1/2 | 2 1/2 |
| Максимальні витрати води м3/год Volcano VR3 | 3,3 | 6,6 | 9,9 | 13,2 | 16,6 | 19,9 | 23,2 | 26,5 | 29,8 | 33,1 |
| Діаметр труби Volcano VR3 | 1 | 1 1/2 | 1 3/4 | 2 | 2 1/4 | 2 1/2 | 2 1/2 | 2 3/4 | 3 | 3 |
Максимальная дальность потока воздуха в вертикальном направлении составляет 8-15 метров, в зависимости от типоразмера воздушно отопительного аппарата.
Максимальная дальность в горизонтальном направлении составляет 14-25 метров.
Для правильного и равномерного распространения теплого воздуха рекомендуемое расстояние между тепловентиляторами модели VR1, VR2, VR3 составляет 6-12 метров, для тепловентилятора модели VR Mini составляет от 3 до 7 метров.
Несоблюдение при монтаже минимальных расстояний 0,4 метра от стены или потолка, может вызвать не корректную работу тепловентилятора, а также повышенный шум или повреждение самого вентилятора.

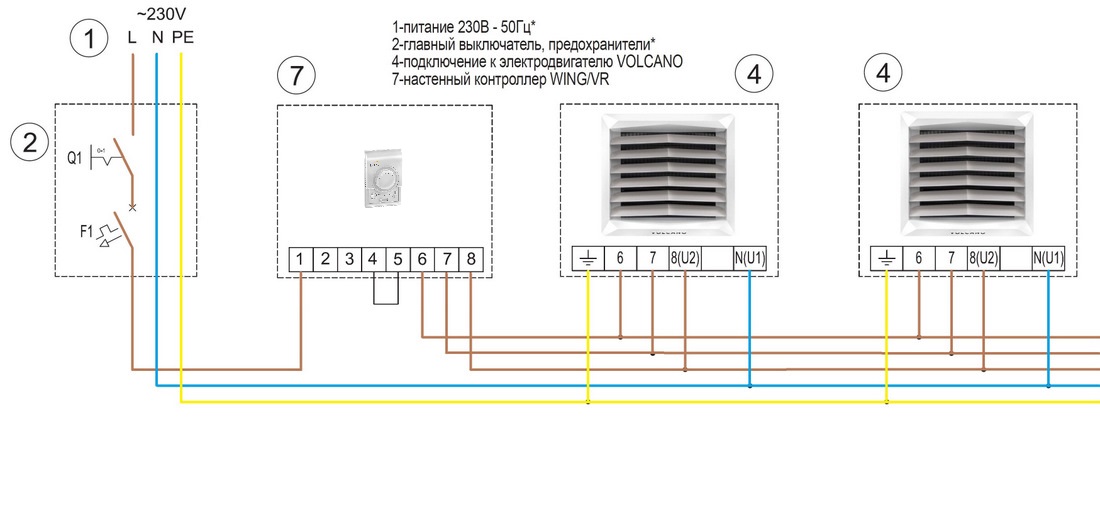

Электрические схемы подключения тепловентиляторов Volcano представлены в этом PDF — файле.
Также для правильного обогрева помещений читайте статью на тему «Воздушное отопление помещений водяными тепловентиляторами».
Рекомендуем посмотреть водяные тепловентиляторы
Отопление производственного помещения тепловентиляторами VOLCANO
Главная » Отопление производства | Volcano на производстве
Отопление производства – головная боль, любого собственника бизнеса. Технические процессы позволяющие поддерживать оптимальную температуру воздуха обеспечивающую возможность персонала выполнять свои обязанности в комфортных условиях – вот главная задача тепловентиляторов ВОЛКАНО. Отопление цеха можно реализовать несколькими способами, каждый из которых отличается качеством управления системой отопления цеха. Мы предлагаем умные тепловоздушные системы отопления для производства!Поскольку
тепловентиляторы вулкано – имеют колоссально долгий срок службы, можно использовать б\у тепловентиляторы и б\у котлы.Отопление производства, цеха завода, склада требует организовать систему отопления производственных и складских зданий, целесообразность применения которой должна быть установлена на первоначальном этапе.
Применение системы отопления волкано – становится беспрецедентно экономным при возможности нагревать теплоноситель до температур свыше +60 0С. Если температура в подающей магистрали ниже в самые холодные периоды Зимы, применение воздухонагревателей для водяногоотопления производства в случае с местной котельной не будет рациональным выбором!Как установить теплоагрегат волкан ? На эти вопросы ответит наша специальная методическая рекомендация!
Сэкономить денежные средства на поддержание и обслуживании системы можно как при помощи правильной обвязки системы отопления волкано, так и при помощи умной автоматики. Чем проще и надёжнее система
отопления производства в целом, тем меньше требуется затрат для ее оптимального функционирования.
Если при
производстве освобождаются какие-то вредные или опасные газы или концентрация веществ во взвешенном состоянии может достигать опасных концентраций – применение тепловентилятров ВУЛКАН – не рекомендуется, поскольку их двигатели имеют защиту от влаги IP 54, но не относятся к классу искробезопасных систем!Воздушное отопление производственных помещений тепловентиляторами ВУЛКАН – можно организовать достаточно просто.
Первое, на что следует обратить внимание, это площадь Вашего помещения.Например, если у Вас есть производственное помещение в 300 м
2 то Вам потребуется не менее 30 кВт тепловой энергии для отопления до +22 0С, с учетом средней температуры Зимой -30 0С.Второй фактор – это высота Вашего производственного здиния. При высоте 3-4 м, можно считать что 30 кВт Вам хватит, при большей высоте – следует применять поправочный коэффициент, и, в результате, Вам может потребоваться 40 или даже 50 кВт!
Для качественного отопления Вашего производственного помещения – следует рассчитывать тепловентилятор на среднее значение тепловой мощности, при этом условии, у Вас всегда будет возможнось увеличить мощность обдува, а также Вы никогда не ошибетесь с мощностью котла.
Для оптимальной работы тепло-вентиляторов ВОлкано ВР2 – потребуется котел 35-40 кВт, например
VITOPEND 100-W | VIESSMAN | ВИССМАНН 100-Wh2D A1HB003 одноконтурный 35 кВт.

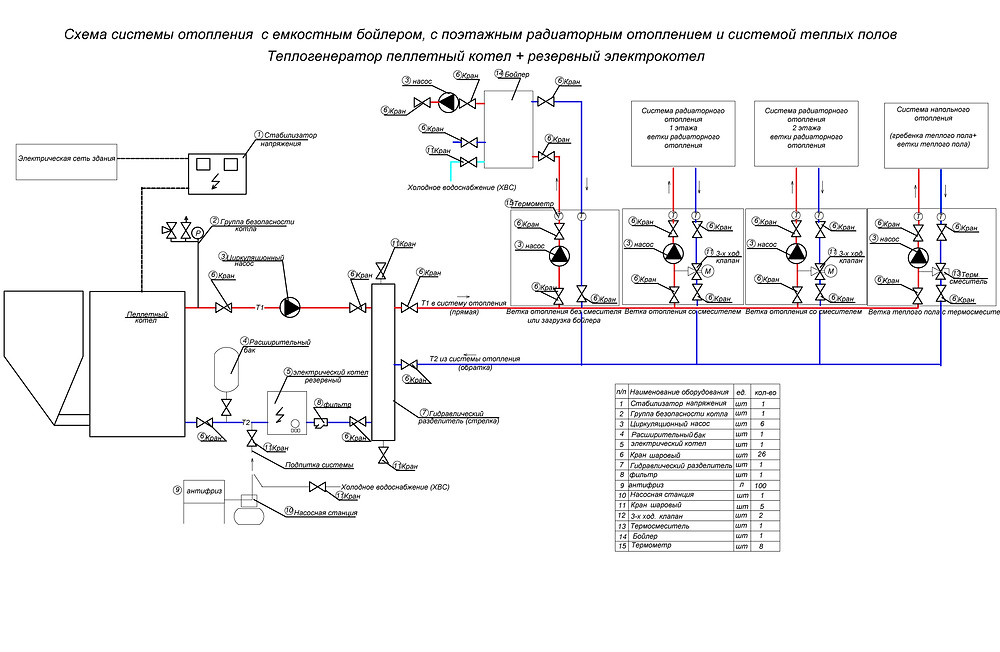

Стандартный комплект оборудования для
отопления производства вулканом должен состоять из следующих комплектующих:- Тепловентилятор Волкано ВР2, мини или ВР3 (рекомендуется использовать 2 или 3-х радные тепловентиляторы)
- Клапан с сервоприводом (только для ЦТП со счетчиком гКалл).
- Автоматический воздухоотводчик
- Кран шаровой 2шт
- Сетчатый (грязевой) фильтр
- Насос циркуляционный
- Котел с группой безопасности и расширительным мебранным баком
- Гибкие шланги 2шт
Для качественной работы тепловентилятора
вулкан ВР, следует учесь несколько особенностей при его монтаже:Подключение подающего (подача теплоностеля) трубопровода к
Валькано ВР – всегда осуществляется через нижний патрубок диаметром резьбового соединения 3/4”.Для монтажа
волкано ВР – нужно сделать отверстия в задней части корпуса при помощи сверла!Закрепление
волкано ВР на консоли – нужно осуществлять только с использованием втулки для болта из комплекта для подключения, иначе есть риск повредить теплообменник!Диаметр трубопровода волкано тепловентиляторов – выбирайте исходя из расчетного расхода теплоносителя (зависит от скорости работы тепловентилятора и температуры теплоносителя).
Например, для 2шт волкано ВР2 – расход омжет достигать 4,4 м3/час, что должно соответсвовать магистрали из 40 пп трубы, тогда как для 1шт волкано ВР2 – расход 2,2 м3/час и полипропилен можно выбрать 32”.Иногда, выбор трубопровода – ограничен предложением в Вашем городе (например, имеется в магазинах только 32” пп трубы), в этом случае следует или заказать трубопровод нужного диаметра или использовать имеющийся, но с увеличением мощности насосной группы.
Умное управление для ВОЛКАНО с типом двигателей АС – 1-4-0101-0456
Программируемый контроллер (Термостат) температуры EH 20.3 (IP30)
Умное управление для ВОЛКАНО с типом двигателей ЕС – 1-4-0101-0457 Регулятор HMl VR EC
Как правило, покупателем нашего оборудования являются самые практичные клиенты у которых уже есть iphone и land cruiser.
Однако, если вы только в начале пути и у Вас пока есть только желание – отопить свое производство, то мы готовы помочь!
Вариант 1.
Тепловентилятор волкано подключается к электросети и магистрали отопления и работает по требованию: холодно – включаете, тепло – выключаете. В случае волкано АС – можно организовать работу на заранее выбранной скорости 1-2-3. В случае волкано ЕС – потребуется минимальный элемент автоматики – потенциометр волкано ЕС, для возможности регулировать обороты двигателя.Вариант 2. Тепловентилятор волкано автоматически включается если в помещении холодно и выключается если тепло. Скорости переключаются в ручную при использовании регулятора ВИНГ/ВОЛКАНО и автоматически, при использовании контроллера EH 20.3 с волкано АС или контроллера HMI – с волкано EC.
Элемены автоматики – имеют встроенные датчики температуры окружающего воздуха (DX – мембранного типа (для волкано АС), EH 20.3 (для волкано АС) и HMI (для волкано ЕС) – цифровые).
Контроллеры EH 20.3 и HMI – имеют возможность недельного программирования для поддержания различной температуры в помещении в пределах суток (программирование осуществляется на каждый день недели).
Контроллер HMI – может быть дополнен NTC (10к) выносным датчиком температуры (возможно подключение или 1 или 4 датчиков), что позволяет разместить сам контроллер в любом удобном месте (пост охраны, кабинет директора или управляющего).
