Как правильно подготовить пол под электрические полы: Подготовка основания под электрический теплый пол

Подготовка основания под электрический теплый пол

Зачастую знания особенностей различных систем поверхностного обогрева недостаточно для организации полноценной системы, так как необходимо принимать в расчёт массу других влияющих факторов.

Важно понимать, что нужно для теплого пола электрического, кроме самого мата, кабеля или инфракрасной пленки. Не меньшее внимание стоит уделить этапу подготовки поверхности к укладке оборудования, так как от этого будет во многом зависеть срок эксплуатации, комфорт обогрева, энергоэффективность.

Что нужно учесть при просчете теплого пола

1.  Тип оборудования. На современном рынке представлен одно- или двухжильный кабель, нагревательные маты и ИК-пленка. Для обустройства системы первого типа требуется заливка бетонной стяжки для защиты от передавливания, механических нагрузок. Маты зачастую укладываются в слой клея, когда необходимо купить теплый пол под плитку. ИК-пленка подходит исключительно для «сухого» монтажа без применения каких-либо смесей.
2. Вид напольного покрытия. Подготовка основания под электрический теплый пол также зависит от типа финишной отделки. Под мягкие покрытия (линолеум, ковролин) необходима твердая подложка или бетонная стяжка для защиты от повреждения. Плитка обычно укладывается на тонкий слой клея. Под древесно-композитные материалы также возможна заливка стяжки, которая, равномерно прогреваясь, предохраняет отделку от деформации.
3. Высоту помещения. Важно учитывать, что стабилизирующий слой, теплоизоляция могут поднимать изначальное положение на 3-10 см. Это может существенно сказаться на высоте комнаты, особенно при планировке с низкими потолками.
4. Размещение предметов обстановки. Расчёт и подготовка пола под электрический теплый пол выполняются с учётом будущей расстановки мебели, техники и т.д. Прокладывать нагревательный кабель, маты или ИК-пленку под тяжёлые предметы без ножек недопустимо. Во-первых, это создаст чрезмерную нагрузку на систему, во-вторых, приведёт к нарушению движения тепловых потоков и перегреву оборудования.

Как подготовить основание под электрический теплый пол

Основная задача, которая решается в ходе подготовительного этапа – выравнивание черновой основы. Для этого необходимо демонтировать старое покрытие, убрать мусор и прочие загрязнения, а затем оценить качество поверхности. Более-менее ровное, не имеющее значительных перепадов, перекосов основание под электрический теплый пол не нуждается в дополнительной обработке.

Наличие глубоких трещин, заметных выступов, большой разницы по уровню требует коррекции. Для этого можно использовать самовыравнивающуюся готовую смесь или бетонную стяжку. Деревянные полы можно выравнивать посредством настила листов фанеры встык.

Чтобы максимально сохранить энергию, которую генерируют нагревательные маты, кабель или пленка, стоит проложить под них изоляцию. Эффективно отражает тепло фольгированный верхний слой. Однако применение подобных материалов недопустимо, если монтируется инфракрасная пленка, так как это может привести к короткому замыканию.

Также подготовка основания под электрический инфракрасный теплый пол включает гидроизоляцию, в качестве которой может применяться полиэтиленовая плёнка. Для укладки греющего кабеля на утеплитель необходима армирующая металлическая сетка, которая обеспечит стабильность конструкции отопления.

Какие материалы нужны

В зависимости от типа системы, вида покрытия требуются различные комплектующие и дополнительные элементы.

1. Цементная стяжка или самонивелирующаяся смесь. Это то что нужно для электрического теплого пола. Стяжку можно приготовить самостоятельно из цемента, песка, пластифицирующей добавки и воды либо купить готовый состав, в инструкции к которому указываются точные пропорции для приготовления раствора.
2. Плиточный клей. Для фиксации керамического покрытия, под которым будет проложена система отопления, требуется специальный клей с повышенными показателями эластичности.
3. Изоляционные материалы. В качестве утеплителя может применяться пенофол, минеральная вата, пенополистирол, пробковые панели.
4. Демпферная лента. Необходима для стабилизации теплоизоляционного слоя, когда тот будет менять размеры в процессе нагрева/остывания.
5. Твёрдая подложка. Это основание под электрический теплый пол инфракрасного типа, которое прокладывается между оборудованием и финишным покрытием. В качестве него могут использоваться фанерные или пробковые листы.
6. Гофрированная трубка. Необходима для защиты температурного датчика, который размещается между витками кабеля или под инфракрасной пленкой для проведения измерений.

Грамотно выполненная с соблюдением вышеизложенных рекомендаций подготовка пола под электрический теплый пол – это уже 50% успеха в деле организации высокоэффективного отопления.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание

1. Где применяют
2. Типы электрического теплого пола (ЭТП)
3. Принцип работы ЭТП
4. Как выбрать необходимую мощность теплого пола
5. К каким последствиям могут привести ошибки при монтаже ЭТП
6. Преимущества и недостатки ЭТП
7. Пошаговая инструкция по монтажу ЭТП
8. Подготовка основания
9. Укладка нагревательных элементов
10. Установка датчика температуры
11. Подключение ЭТП
12. Заливка теплого пола стяжкой
13. Видео – Монтаж нагревательных матов
14. Видео – Теплый пол под плитку
15. Видео – Монтаж тёплого пола Electrolux, кабель
16. Видео – Монтаж пленочного теплого пола

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеЭлектрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.Кабельный теплый полРезистивные нагревательные кабели
2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.Теплый пол, матыТёплый пол на основе нагревательного мата
3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый полИнфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПровод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;Простота монтажа
• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;Высокая надежность и долговечность
• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомСверление выемки под терморегуляторШтроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляВыбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

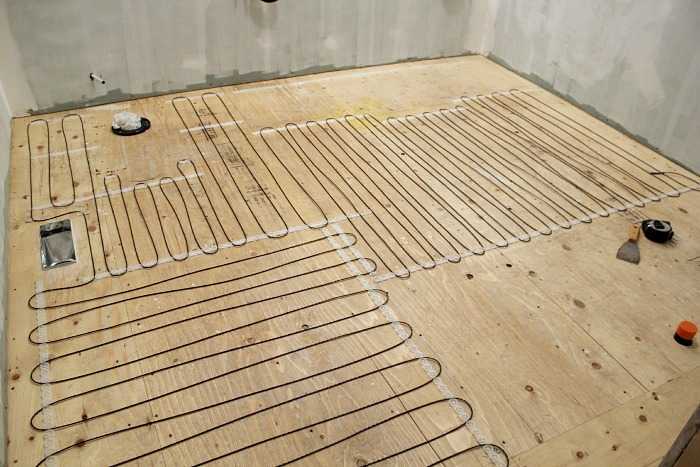

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКрепление кабеля в монтажной ленте

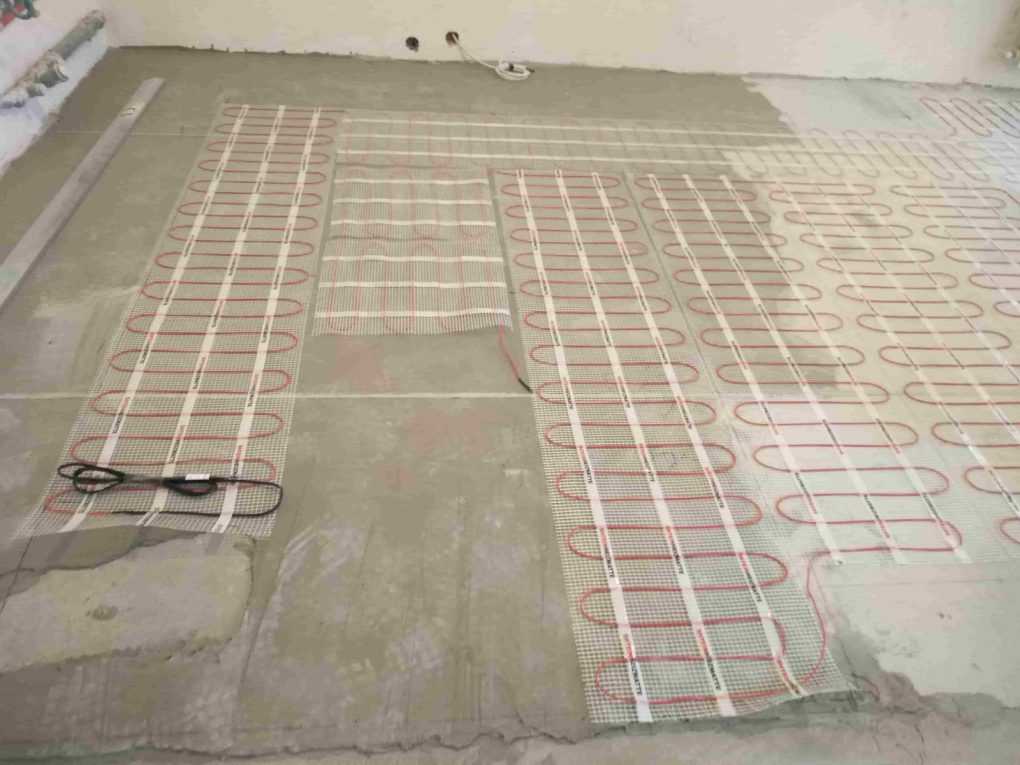

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние не менее 8 смРасстояние 10 смРасстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео – Монтаж нагревательных матов

Видео – Теплый пол под плитку

Видео – Монтаж тёплого пола Electrolux, кабель

Видео – Монтаж пленочного теплого пола

Как укладывать теплые полы — Forbes Home

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень мастерства: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатная смета без обязательств

Найти подрядчика

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы полов с подогревом

Существует два типа полов с подогревом. Это гидронические (горячие воды) системы и электрические системы. Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с излучающим теплом

Модернизация излучающего тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки. Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Мощный степлер
• Различные ручные инструменты

Инструменты для обогрева пола Hydronic

• Сантехнические инструменты PEX
• Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для теплого пола Hydronic Radiant

• Трубка PEX для кислородного барьера (примерно 150 погонных футов на 100 кв. футов площади пола)
• Сантехнические фитинги PEX
• Алюминиевые пластины теплопередачи
• Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

• Смесительная насадка для дрели
• Ведро для смешивания на пять галлонов
• Электромонтажные инструменты

Электрические материалы для обогрева полов

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания пола (пять мешков по 50 фунтов)
• Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic Radiant Floors

Для следующего метода требуется доступ к пространству между балками под полом, который необходимо нагреть. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1. Шаблон макета

Из-под пола в подвале отметьте маркером макет на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будут проходить трубки. Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции за раз вставляйте трубку PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4.  Установите изоляцию

. Установите изоляционные плиты лицевой стороной к себе и скрепите скобами. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к системе котла или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Узнать больше

Инструкции по установке электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует. Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочее место

Снимите существующее напольное покрытие до основания и подметите.

2. Разложите маты или кабели электрического обогрева

Разложите маты или кабели электрического обогрева так, чтобы они покрыли желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу. Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подсоедините электричество

Подсоедините провода от всех матов к электрической цепи дома, соблюдая правила строительства. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом. Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда следует обращаться к специалисту

Выполнение большей части работ самостоятельно сократит расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой. Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценка без обязательств

Найти подрядчика

Как установить полы с подогревом под плитку: подробное руководство

Полы с подогревом наиболее известны тем, что используются в ванных комнатах и ​​на кухнях, но полы с подогревом дают преимущества при укладке различных плиток. Свойства плитки, мрамора и каменных полов фактически делают системы подогрева полов более эффективными. Простые в установке, экономичные в эксплуатации и почти не требующие обслуживания полы с подогревом повышают ценность любой укладки плитки и снижают счета за электроэнергию, а жильцы становятся счастливее.

Преимущества использования полов с подогревом под плитку

Полы с подогревом под плитку обеспечивают множество преимуществ для помещений, в которых они установлены. Плитка обладает двумя особыми свойствами, которые делают ее уникально подходящей для использования в системах напольного отопления: высокая теплопроводность и высокая теплоемкость, что означает, что плитка быстро нагревается и хорошо сохраняет тепло. Быстрый нагрев означает, что система отопления может быть более отзывчивой и ее легче регулировать. Сохранение тепла помогает снизить потребление энергии и позволяет людям чувствовать себя более комфортно.

Люди обычно чувствуют себя жарко или холодно в зависимости от двух вещей: температуры воздуха вокруг них и количества тепла, излучаемого в их сторону. Солнце — отличный пример излучаемого тепла. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Использование системы лучистого отопления под плиткой имитирует этот тип отопления.

В комнате с обогреваемой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это создает более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон.

Как укладывать полы с подогревом под плитку

Полы с подогревом — это не только отличный способ сделать любое помещение более комфортным, но и чрезвычайно простой в установке. Компания Warmup предлагает 2 отличных решения — DCM-PRO и StickyMat — для простой и экономичной установки напольного отопления.

1. Измерьте помещение, которое будет облицовано плиткой

Определите, какая часть пола будет обогреваться. Сделайте схему комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.

2. Приобретение материалов и необходимых инструментов

Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Убедитесь, что у вас есть все, что вам нужно, перед началом работы:

• Странные нагревающие коврики в соответствии с измерениями
• Термостат с датчиком пола
• Цифровой мультиметр
• Постоянный маркер
• краткий список материалов, рекомендуемых для вашего проекта лучистого обогрева пола, ознакомьтесь с этим инструментом мгновенного расчета цены от Warmup.
  3. Проверка нагревательных матов под плитку

  Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 10% от сопротивления, указанного на бирке или в руководстве для этой модели.

  4. Осмотрите и очистите черновой пол

  Для правильной установки черновой пол должен быть чистым и свободным от мусора. Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Пробка помогает гарантировать, что тепло от системы теплого пола дойдет до плитки и не будет потрачено впустую на нагрев фундамента.

  5. Установка матов с подогревом под плитку

  Одним из самых простых шагов является установка матов с подогревом под полом. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по мере необходимости, чтобы она поместилась в пространстве, но не разрезайте нагревательный элемент. Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и освободите нагревательный элемент, чтобы он подходил.

  6. Разместите датчик

  После того, как система полностью разложена и установлена, установите датчик термостата. Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.

  7. Еще раз протестируйте систему

  Теперь, когда все компоненты установлены, перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.

  8. Подсоедините термостат

  Теперь система готова к подключению к термостату. Обязательно соблюдайте все местные требования. Рекомендуется, чтобы подключение к термостату выполнял лицензированный электрик. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.

  9. Установка плитки с модифицированным или немодифицированным Thinset

  После того, как все подключено и работает должным образом, можно укладывать напольную плитку. Проконсультируйтесь с производителем плитки, чтобы убедиться, что плитка совместима с системами обогрева пола, но обычно это не проблема, поскольку большинство плиток прекрасно работают с этими типами систем отопления.

  Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.
