Как правильно подключить датчик движения к прожектору: Как подключить датчик движения к светодиодному прожектору: схема и регулировка

Как подключить датчик движения к светодиодному прожектору

Частный дом, подъезд, тоннель или арка в вечернее время, становится местом, где освещение будет очень кстати. Но постоянно работающий фонарь или светильник, сжигает большое количество электроэнергии, а также его приходится чаще менять. Потому в качестве освещения стали использовать датчик движения и подключенный к нему прожектор. В результате получается не только удобно, но и экономично. Данная технология получила большое распространение и многие интересуются, как правильно подключить датчик движения к светодиодному прожектору?

Как работает система

Принцип работы устройства заключается во включении света, когда в пределах действия прибора появляется человек. Освещение работает определенный период времени и выключается. При правильном монтаже системы, расход электричества на прожектор ощутимо снижается, вплоть до 70 %.

Прибор встраивается в прожектор, для обеспечения работы системы:

На сегодняшний день для автоматического освещения используется несколько типов датчиков. Для каждого вида есть своя схема подключения системы.

Виды:

1. Инфракрасный. Включение освещения происходит после того, как в зоне охвата будет зафиксировано изменение теплового излучения. Объект движется, что приводит в действие все линзы и заставляет их фокусироваться на нем и включать светодиодный прожектор. Чем больше линз установлено в приборе, тем более чувствительным становится устройство. Положительный аспект использования указанного типа — это настройка дальности улавливания. Но кроме плюсов, следует указать и минусы инфракрасной системы: работает только при определенной температуре, не исключены ложные срабатывания.
2. Ультразвуковой. Реагирует на звуковые волны, которые недоступны человеческому слуху. Включение прожектора происходит при изменении частоты отражения волн. Прибор работает согласно эффекту Доплера. Оборудование имеет небольшой радиус действия. В зависимости от настроек, прибор будет реагировать на быстрое движение или на медленное перемещение объекта небольших размеров. При неправильной настройке, может не среагировать на мошенника. Плюсы ультразвукового устройства: доступная стоимость, стабильная работа в любую погоду, ультразвук улавливает движение даже за физической преградой.
3. Микроволновой датчик движения. Принцип работы заключается в излучении электромагнитных волн и улавливания их отражений. Если отражение меняется, то прибор срабатывает и свет включается. Оборудование указанного типа достаточно дорогое, не исключено ложное срабатывание. Прибор может обнаружить двигающийся объект за стеной, стеклом или дверью. Оборудование продолжает работать и выполнять свои функции при любой погоде.
4. Комбинированные модели. Такое оборудование используется совместно с охранной сигнализацией. В приборе совмещено сразу несколько типов датчиков. Как правило, это комбинация инфракрасных и микроволновых устройств, которая позволяет точно определить приближение объекта и обозначить его путем включение прожектора.

У каждого прибора есть свой радиус и угол сектора срабатывания:

Рекомендуем к прочтению: схема подключения датчика движения с использованием двух или трех проводов, а также ручных выключателей.

Как подключить прожектор к датчику движения

Существует два типа с подсоединением оборудования к датчику:

1. Когда датчик и фонарь находятся в непосредственной близости друг от друга. В продаже имеются приборы, в которых датчик и прожектор соединены в одно изделие.
2. Источник света и датчик расположен на определенном расстоянии.

Подключение датчика движения к светодиодному прожектору следует выполнять согласно инструкции, которая предоставляется каждым производителем вместе с изделием.

Если датчик уже встроен в корпус прожектора, то отдельно ничего подключать не нужно, достаточно просто установить прибор в заранее подготовленное место.

Более подробно следует остановиться на том, как происходит подключение датчика движения к прожектору. Сразу нужно сказать, что это не сложно, если есть минимальные знания в электротехнике. Правильное подключение возможно только при понимании того, как работает прибор: датчик выступает в роли выключателя, когда при определенных условиях происходит замыкание цепи, а при исчезновении условий, цепь размыкается.

Исходя из сказанного, датчик размещается между источником электричества и прожектором.

Инструкция подключения оборудования:

1. Корпус датчика разбирается. Внутри находятся три провода, закрепленные в клеммнике. Провода разного цвета: красный, синий и коричневый. Красный — это одна фаза, синий — это ноль, коричневый — это вторая фаза или нагрузка.
   Красный провод будет использоваться для питания системы, а коричневый будет подключен к прожектору:
2. Теперь необходимо разобрать корпус фонаря. Здесь находятся только два провода, обозначающие фазу и ноль. Следует обратить внимание, что в прожекторе только одна фаза.
3. Нужно найти место, чтобы обеспечить осветительный прибор постоянным доступом к электрической сети. Для этого и нужны два провода, обнаруженные в корпусе фонаря. Остается только зачистить кончики проводов.
4. Далее нужна нагрузка. Красный провод прожектора надо подсоединить в гнезде клеммника напротив красного провода от датчика.
5. Теперь нужен ноль. В датчике, в нулевом гнезде, находится синий провод. В нем происходит соединение трех компонентов: прожектора, датчика и электросети. Для этого нулевой провод источника питания необходимо прикрутить с противоположной стороны клеммника, от синего провода датчика. Предварительно оба конца зачищаются, вставляются в гнезда и зажимаются.
6. Остается еще один провод — это фаза. Ее подключают путем закрепления с противоположной от коричневого провода стороны.

Рекомендуем к прочтению: как выполнить подключение датчика движения к Ардуино для управления светом или другой нагрузкой.

В подключении прожектора с датчиком движения главное правильно соединить провода по схеме:

Когда датчик и прожектор находятся раздельно, то оптимально будет использовать в качестве источника электроэнергии распределительную коробку:

Настройки прожектора и датчика движения

После подключения датчика движения к прожектору, остается только настроить оборудование и протестировать его. На датчике имеются 3 тумблера, которые используются для настройки: SENS, LUX и TIME. Именно они отвечают за точность рабочих параметров.

Также рекомендуем более подробно узнать как настроить датчик движения для освещения не только с помощью прожектора, но и используя другие источники освещения.

Каждый тумблер отвечает за определенный параметр оборудования:

1. SENS — чувствительность.
   С его помощью в приборе устанавливается интенсивность движений объекта, на которые прибор должен среагировать. При правильной настройке свет не будет включаться, если на улице сильный ветер или птицы низко летают. Для понимания, какой должна быть чувствительность прибора, изначально делают максимум и смотрят, когда включится прожектор. Далее постепенно уменьшают показатель, пока не достигнут нужного эффекта, когда прибор будет реагировать только на движения человека.
2. LUX тумблер позволяет регулировать уровень освещенности территории.
   В этом случае стоит начинать с минимума, когда фонарь будет включаться в полной темноте. Далее уровень увеличивается и останавливается на оптимальном для пользователя положении.
3. TIME счетчик, отмеряющий время, в течение которого прожектор продолжает освещать пространство, после того, как человек уйдет из зоны действия.

Светодиодный прожектор с датчиком движения — это экономия электроэнергии, обеспечение безопасности частного дома и комфорт.

Видео по теме

Как подключить прожектор с датчиком движения к сети 220 В?

Главная » Назначение освещения » Дом и участок

Автор: Школа светодизайна MosBuild

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
[ads-pc-1]

Содержание

1. Подключение прожектора с датчиком движения
2. Установка прожекторов
3. Подключение датчика движения к прожектору
4. Настройка и регулирование датчиков движения

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

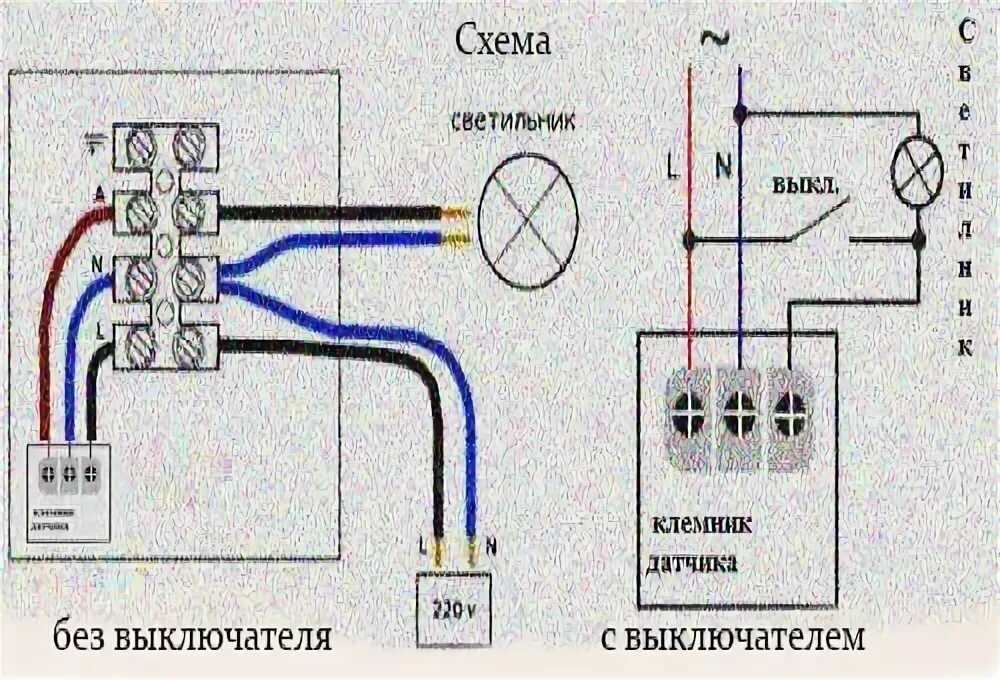

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

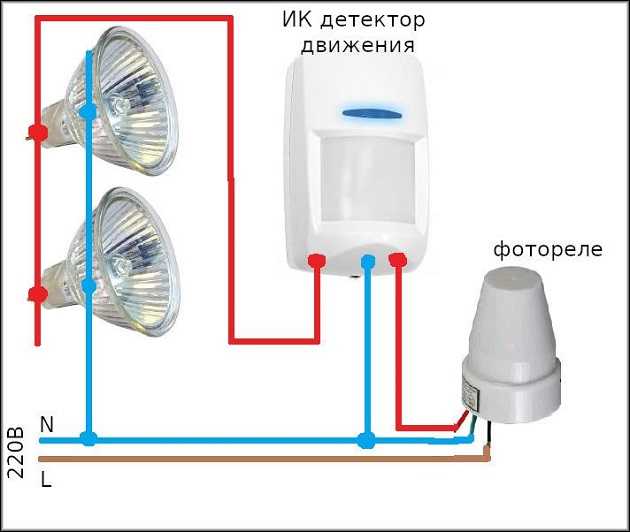

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Понравилась статья? Поделиться с друзьями:

Как обмануть датчик движения, чтобы он оставался включенным или выключенным?

Датчики движения — отличное изобретение. В темноте они автоматически включают подключенные светильники, как только кто-то оказывается в зоне действия детектора. По истечении установленного времени свет снова гаснет. Однако в некоторых ситуациях желательно иметь возможность постоянно включать или выключать свет с помощью ручного переключателя.

• Недостатки датчиков движения
• Обход датчика движения
  • Как работает байпас?
  • Как подключен переключатель?
  • Какие датчики подходят?
• Заключение

Недостатки датчиков движения

Датчики движения часто используются для уличных светильников дома или в саду. Это избавляет от необходимости включать и выключать освещение вручную каждый день в темноте. В большинстве моделей можно настроить порог срабатывания и продолжительность свечения подключенной светодиодной лампы. Для некоторых сред этого достаточно, но в других ситуациях есть и недостатки:

• Отсутствие постоянного света при разгрузке автомобиля
• Свет всегда включается и выключается на вечеринках в саду
• Автоматический режим нельзя отключить

Это только три наиболее распространенных недостатка. Чтобы предотвратить постоянное включение и выключение, многие датчики движения можно обойти и при необходимости переключить на постоянный свет.

Обход датчика движения

Многие датчики движения можно обойти без особых усилий. С помощью дополнительного выключателя подключенное наружное освещение можно переключить на постоянное освещение. Перед установкой выключателя света следует внимательно прочитать следующие разделы.

Как работает обход?

Схема относительно проста. В принципе, простой выключатель освещения имеет два контакта , которые прерывают ток в выключенном состоянии и пропускают его в состоянии включенного . Выходом датчика движения также является простой переключатель с тем же функционалом. Если теперь оба переключателя соединены параллельно, замкнутый переключатель всегда будет блокировать открытый переключатель.

Магазин Сопутствующие товары

23 апреля 2023 г. 15:46

Как подключен переключатель?

Кабель от вновь установленного выключателя постоянного освещения должен быть проложен к датчику движения. Здесь два провода выключателя соединены параллельно с входом (фаза L) и с выходом (фаза L’). Остальные соединения нулевого провода (N) и защитного заземления (PG) остаются без изменений.

Если переключатель освещения включен, выход датчика движения переопределяется , и свет горит постоянно . Это работает, даже если в зоне обнаружения никого нет.

Опасность

Любые изменения в электроустановке представляют опасность для жизни. Устранение неполадок и модификация могут выполняться только квалифицированным персоналом. В целях собственной безопасности следует нанять электрика для решения проблемы.

Какие датчики подходят?

При включении дополнительного выключателя света коммутационный выход в датчике движения блокируется. Это можно сделать только с моделями с переключающим реле. Варианты с электронным переключателем могут выйти из строя.

В принципе, коммутационный выход также должен быть доступен для подключения дополнительного переключателя. Это не проблема с отдельно установленными извещателями, но со многими уличными прожекторами со встроенными датчиками движения необходимые контакты недоступны.

Заключение

Во многих ситуациях раздражает, когда лампочки на датчике движения постоянно включаются и выключаются. Здесь было бы целесообразно вручную переключить датчик движения на постоянный свет. При выполнении описанных условий датчик движения можно без особых усилий отключить и дополнительно включить с помощью выключателя света.

Сопутствующие товары

23 апреля 2023 г. 15:46

Можно ли добавить датчики движения к существующим наружным светильникам?

Датчики движения — отличный способ убедиться, что ваш свет включается только тогда, когда он нужен — когда кто-то находится поблизости.

Но многие думают о датчиках движения только как о датчиках, встроенных в определенные типы источников света, например охранные фонари.

Они не понимают, что датчики движения часто являются автономными устройствами.

И поэтому они предполагают, что вы можете установить датчик движения только за один раз.

Но это не так.

Вы можете установить датчик движения в существующую цепь освещения, если у вас есть доступ к проводке. Добавление датчика движения аналогично добавлению переключателя — он разорвет цепь до тех пор, пока движение не будет обнаружено.

Итак, давайте углубимся в это и изучим:

• Преимущества добавления датчиков движения к наружному освещению
• Можно ли добавить датчики движения на крыльцо
• Как подключить датчики движения к существующим светильникам.

Есть ли преимущества у датчиков движения для наружного освещения?

Многие люди предпочитают добавлять датчики движения к уличному освещению, а не к внутреннему, поскольку вы часто перемещаетесь в помещении и можете включить свет, который вы не планировали.

В то время как обычно, когда вы находитесь на улице, вы хотите, чтобы это место было хорошо освещено, независимо от того, сколько времени вы там проводите.

И да, на небе есть довольно большая естественная лампочка, называемая Солнцем.

Но ночью его нет.

Не беспокойтесь о трате электроэнергии — вы всегда можете получить сумерки с датчиком движения рассвета, который срабатывает только при отсутствии естественного освещения.

Чтобы свет не включался без необходимости в течение дня.

Добавление датчиков движения к наружному освещению дает множество преимуществ.

Безопасность

Освещение с датчиком движения снаружи вашего дома служит не только для того, чтобы вы могли видеть, куда вы идете, но и для обеспечения безопасности, которое может помочь отразить потенциальных захватчиков или грабителей.

Преступники достаточно умны, чтобы понимать, что свет включается автоматически, но это не значит, что их меньше пугают.

Включение света по датчику движения может повысить риск того, что преступники будут замечены любыми камерами безопасности.

Это также поможет вам или вашим соседям обнаружить злоумышленника.

Вот небольшой пример, который недавно произошел со мной.

Злоумышленник проверял, не были ли заперты какие-либо припаркованные поблизости машины ночью.

К счастью, их не было, и нам удалось обнаружить злоумышленника благодаря хорошо освещенному участку.

Свет, включенный посреди ночи, может быть замечен вами или кем-то, кто живет поблизости, что приведет к обнаружению захватчика и вызову полиции.

Таким образом, добавление датчиков движения к уличному освещению является большим преимуществом в плане безопасности.

Безопасность

Безопасность также является важным фактором для наружного освещения.

Потому что, как правило, на улице больше потенциальных опасностей, чем в помещении.

Это может быть неровное покрытие или ступени, которые трудно увидеть.

Возвращаясь домой после позднего рабочего дня, последнее, что вы хотите сделать, это подвернуть лодыжку из-за невидимой опасности.

Автоматическое включение света по возвращении домой повысит вашу безопасность.

Средство отпугивания дикой природы

Многие люди в США живут в районах с активными популяциями диких животных, многие виды которых могут доставлять неудобства либо своим мусором, либо, что еще хуже, вашими домашними животными.

Не все виды диких животных пугаются света, но некоторые пугаются, поэтому добавление датчика движения (если вы убедитесь, что он срабатывает для животных) может помочь сохранить ваш мусор в безопасности, а ваших собственных животных живыми и безопасными. хорошо.

Могу ли я добавить датчик движения к светильнику на крыльце?

Датчик движения можно добавить практически к любому источнику света. По причинам, изложенным выше, добавление одного светильника к крыльцу абсолютно имеет смысл.

На самом деле, светильники на крыльце — одни из лучших кандидатов на датчики движения, потому что как часто вы хотите включать их вручную?



Скорее всего, вы захотите, чтобы свет на крыльце включался автоматически при необходимости.

Единственное, что может помешать вам добавить датчик движения к светильнику на крыльце, это отсутствие доступа к проводке.

Вам нужно указать, где вы хотите разместить датчик движения, чтобы видеть область, которую вы хотите покрыть.

Затем определите, как вы подключите датчик движения к цепи.

Если вы добавляете к светильнику небольшой датчик движения, это несложно, потому что проводка уже есть.

Вы можете снять светильник и подключить к нему датчик движения перед его заменой.

Но если вы хотите, чтобы датчик покрывал другую область, вам нужно найти проводку, а затем проложить кабель от нее до места, где вы хотите установить датчик.

Связанный: Можно ли подключить два датчика движения в цепь?

Как подключить датчики движения к существующему светильнику?

Датчик движения работает как переключатель, который по умолчанию находится в положении «выключено».

Вот как установить датчик движения, прикрепив его к существующему свету:

• Выключить питание
• Снимите внешний осветительный прибор, открывая распределительную коробку и проводку сзади.
• Отсоедините провода, а затем подключите горячий провод к датчику движения
• Подключите провод под напряжением выключателя на датчике движения к клемме светильника, которая ранее удерживала провод под напряжением
• Установите датчик движения на стену, следуя инструкциям производителя
• Установить обратно светильник
• Включите питание и проверьте его

Действия по установке датчика движения на стену и размещению осветительного прибора могут меняться местами или могут отличаться, если это датчик, предназначенный для закрепления на самом светильнике.

Процесс аналогичен, если вы устанавливаете отдельный датчик движения вдали от светильников.

Единственная разница в том, что вам нужно убедиться, что вы прокладываете провода к тому месту, где вы хотите разместить датчик движения.

Что касается написания самого датчика движения, вам просто нужно убедиться, что горячий/линейный провод подходит к датчику либо напрямую от источника питания, либо от выключателя света.
