Как подключить новый двухклавишный выключатель. Подсоединение двухклавишного выключателя: подготовительные работы
Содержание
- Как подключить новый двухклавишный выключатель. Подсоединение двухклавишного выключателя: подготовительные работы
- Как подключить выключатель и розетку от одного провода. Установка и подключение элементов электропроводки
- Можно ли использовать проходной выключатель, как обычный. Из проходного – обычный выключатель
- Как подключить двойной выключатель с розеткой. Подключение двух клавишного выключателя света с розеткой
- Видео схема подключения двухклавишного выключателя
Как подключить новый двухклавишный выключатель. Подсоединение двухклавишного выключателя: подготовительные работы
Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.
После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).
Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.
Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

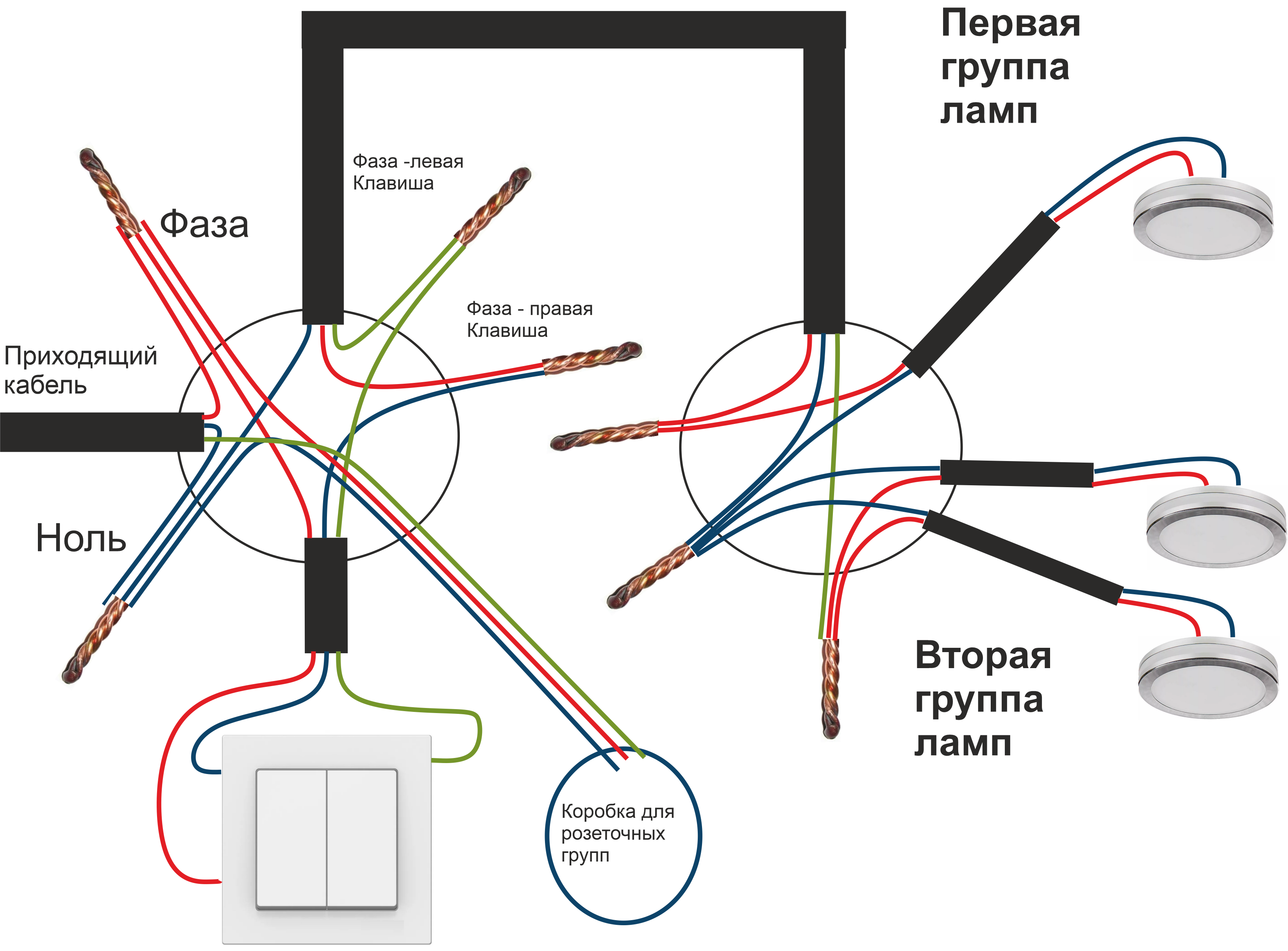

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.
Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.
После размещения кабелей на своих местах, приступают к их подключению.
Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.
Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.
И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.
Как подключить выключатель и розетку от одного провода. Установка и подключение элементов электропроводки
Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:
- синий, белый с синей полосой – ноль (нейтраль)
- желтый с зеленой полосой – земля (заземление)
- оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой
В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.
Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.
Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения.
Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю.
Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.
Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.
Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации.
Подробнее в статье про подключение, можно почитать в статье как подключить розетку.
Устанавливаем механизм розетки в подрозетник.
Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.
Детально пример подключения рассмотрен в статье, инструкция по подключению одноклавишного выключателя.
Устанавливаем механизм в подрозетник (монтажный стакан).
Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.
Можно ли использовать проходной выключатель, как обычный. Из проходного – обычный выключатель
Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?
Не беда, можно установить проходной как обычный, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:
Схема подключения проходного переключателя для работы на две линии
Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.
Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.
Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) – что делать, если есть проходные выключатели, а нужны обычные?
Вот схема, показанная на фото выключателя:
Включение проходного выключателя по схеме обычного выключателя
В данном случае показан сдвоенный проходной выключатель (т.
е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.
Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.
Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…
В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.
Как подключить двойной выключатель с розеткой. Подключение двух клавишного выключателя света с розеткой
Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.
Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.
Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…
Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.
Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)
Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители…
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!
Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.
Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.
Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.
Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.
Выключатель куплен в магазине Леруа.
Мне приглянулся турецкий выключатель VIKO кремового цвета:
Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.
Вот схема, по которой будет производиться подключение данного выключателя:
Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:
Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.
Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.
Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.
На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.
Вот что получилось после подключения всех проводников:
Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:
Прикручиваем площадку для розетки:И защелкиваем клавиши выключателя:
Наш выключатель готов!
Видео схема подключения двухклавишного выключателя
Схема подключения двухклавишного выключателя на две лампочки: разбор, рекомендации по установке
13.
05.2016 / Двухклавишные
С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.
Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!
Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?
Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.
Устройство
Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства.
Итак, элемент состоит из 3 ключевых «К»:
- Корпуса;
- Клавиш;
- Клеммников.
[attention type=yellow]В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.
[/attention]
Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.
Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов
[attention type=red]Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.
[/attention]
Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте.
Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения.
Схематическое изображение
Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.
Разъяснения: фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.
Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:
Инструменты и материалы
Для установки двухклавишного устройства потребуется наличие инструментов:
- отвертки: одна – крестовая, другая – с прямым шлицем;
- монтажный нож;
- уровень;
- пассатижи;
- бокорезы;
- молоток;
- зубило.
[attention type=yellow]Последние два инструмента используются для создания отверстия в стене.
[/attention]
Список материалов:
- выключатель;
- электропровода с сечением от 1,5 мм²;
- монтажная коробка для выключателя;
- клеммники или винтовые затяжки;
- изолента.
Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.
Подготовка к работе и монтаж проводов
Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.
Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:
- не сильно, если провода смонтировали открытым способом;
- сильно, если закрытым.
При последнем варианте заново делаются штробы и прокладываются провода.
Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:
Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:
[attention type=green]Учитесь делать все собственноручно – в жизни пригодится![/attention]
Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам.
Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.
Как подключить два выключателя света
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Проводка для двух выключателей света: как мне взять эти два провода и подключить два выключателя, чтобы иметь отдельное управление для двух выключателей. |
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Проводка для двух выключателей света
[ad#block] Электрика Вопрос: Как взять эти два провода и подключить два выключателя, чтобы управлять двумя выключателями по отдельности?
- Я добавляю наружное освещение в свой дом 1941 года.
- Поставил двухбаночную коробку на два выключателя.
- У меня есть два провода, ведущих к сборной коробке, один белый и один черный.
- Как подключить эти два провода к двум переключателям, чтобы иметь раздельное управление для двух переключателей.
- Когда я подключил его, как я думал, он будет работать, внешний свет загорался только тогда, когда я выключал внутренний свет. Могу ли я получить схему того, что я делаю неправильно, пожалуйста.
Этот вопрос по электропроводке поступил от: Криса, мастера на все руки из Ист-Гранд-Форкс, Миннесота
Дополнительные комментарии: Я очень высоко оцениваю ваш веб-сайт!
Ответ Дейва:
Спасибо за вопрос по электропроводке, Крис.
Как подключить выключатели света
Применение: Электрическая проводка для выключателей света.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Схемы подключения выключателей освещения
Схемы электрических соединений важный инструмент для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.
Следующее поможет вам с подключением двух выключателей освещения
Электропроводка
Справочник схем подключения
Справочник схем подключения
9006 6 Схема электропроводки
Схема электропроводки
Схемы электропроводки дома важный инструмент для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.
Вам также может быть полезно:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Узнайте, как работает трехпозиционный выключатель света!
Трехпозиционные выключатели света могут сбивать с толку, верно?
Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.
Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.
Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехходовая схема всегда включает два трехходовых переключателя .
Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .
Узнайте, как работает трехпозиционный переключатель
Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.
Начиная с краткого объяснения однополюсного выключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.
Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.
Что такое электрическая цепь?
Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.
Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.
Основы однополюсного переключателя
Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.
Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
Однополюсный переключатель – управляет светом(ами) или устройством(ами) с single местоположение.
Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .
Однополюсный переключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке
Что приятного (и легкого) в однополюсных выключателях? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!
Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.
Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.
Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.
Когда он открыт, движение останавливается.
Когда он закрыт, движение проходит.
Наш трафик — электроны.
Электроны хотят течь от панели через лампочку и обратно.
Видите, что происходит, когда я замыкаю переключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .
Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!
Опять же, это полная электрическая цепь без каких-либо разрывов.
Основы однополюсного переключателя
Если вы хотите управлять освещением из 2 разных мест, вам нужен 3-позиционный переключатель. Этот тип переключателя имеет 3 клеммы.
Основные сведения о 3-позиционном переключателе:
- Две латунные клеммы для контактных проводов
- Одна черная клемма для общего провода
Просто для ясности: 3-позиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой.
Получить картину?
Мы называем черный кружок общим терминалом , потому что он всегда соединен с одним из латунных терминалов. Но никогда оба одновременно .
2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.
Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.
Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.
Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.
Полная схема трехходовой цепи
В большинстве домов есть как минимум одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?
Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете видеть их на изображении ниже.
Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.
Давайте нажмем переключатель справа. Теперь энергия может проходить через бегунок T2, и свет загорается! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)
Начиная с описанного выше сценария, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.
Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей проволока.
Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.
Интересный факт №1: 3-позиционный переключатель не имеет маркировки «вкл.» и «выкл.». Можете ли вы догадаться, почему?
Интересный факт № 2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).
Поиск и устранение неисправностей 3-позиционного переключателя
Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.
Почему мой 3-позиционный переключатель не работает?
Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.
Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.
Пример показан ниже.
Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.
На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы им пользуетесь. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)
Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.
Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.
Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.
О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.
Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.
Советы по поиску и устранению неисправностей 3-позиционного переключателя
Следуйте этим советам по поиску и устранению неисправностей 3-позиционного переключателя, чтобы избежать ненужных разочарований при диагностике проблемы.
Вот как устранить проблему с 3-позиционным переключателем:
- Внимание! Всегда начинайте с отключения питания на панели выключателя.
- Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
- Дважды проверьте, подключены ли дорожные тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
- Убедитесь, что все винты на коммутаторе затянуты так, чтобы не было ослабленных соединений.
- У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
- Убедитесь, что на панель поступает напряжение 120 В.
Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме.
