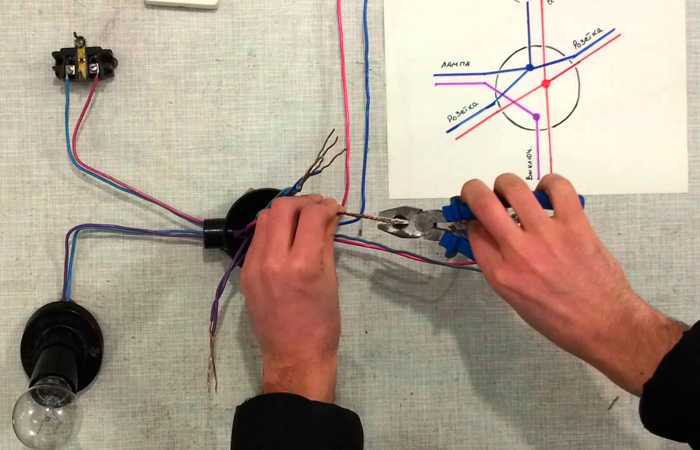

Как правильно подключить розетку и выключатель: Как подключить розетку и выключатель в одном корпусе

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

Подключение выключателя и розетки безопасным и простым способом

Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или получить партнерскую комиссию, если вы покупаете что-то по нашим ссылкам . Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Как подключить трехпозиционный выключатель света

Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

1 / 24

Приобретение диммерного выключателя

Диммерные выключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые параметры:

• Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
• Однополюсный или трехполюсный. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
• Легкий тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

2 / 24

Не перепутать горячие и нейтральные провода

Подсоединение черного провода накаливания к нейтральной клемме розетки создает опасность поражения электрическим током со смертельным исходом. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

3 / 24

Не обрезайте провода слишком коротко

Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

4 / 24

Будьте уверены, что питание отключено

Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или щелкнули автоматическим выключателем — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!

5 / 24

Найдите автоматические выключатели

Вместо того, чтобы бежать наверх, пусть Rolling Stones поможет вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию ​​к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.

6 / 24

Не устанавливайте розетку с тремя разъемами без заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.

Если вы обнаружите трехконтактную розетку в незаземленной коробке, самое простое решение — просто заменить ее двухконтактной розеткой, как показано на рисунке.

7 / 24

Не подключайте GFCI в обратном направлении

Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

8 / 24

Пластины большего размера скрывают ошибки

При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.

9 / 24

Поставка Надлежащая опора для розеток и выключателей

Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.

10 / 24

Встраиваемые коробки за поверхностью стены

Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Для решения достаточно просто установить металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

11 / 24

Используйте инструмент для зачистки проводов без косоглазия

В 90% случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.

12 / 24

Family Handyman

Оберните провода по часовой стрелке вокруг клеммных винтов

Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.

13 / 24

Аккуратно упакуйте коробки

Вот как содержать провода в чистоте и компактности. Сначала соберите все оголенные провода заземления вместе с длинной косой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.

14 / 24

Скрутите концы кабеля UF

Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

15 / 24

Снять оболочку

Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку другими плоскогубцами и разъединив их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.

16 / 24

Соедините несколько светильников вместе

Коробка с тремя выключателями достаточно тесная, без добавления дополнительных проводных разъемов и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

17 / 24

Установка розетки вверх или вниз

Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.

Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

18 / 24

Используйте инструменты с четырьмя ключами

Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:

• Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
• Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
• Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
• Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.

19 / 24

Использование косичек на розетках

На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходов, расположенных ниже по потоку, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.

20 / 24

Интеллектуальным коммутаторам может потребоваться нейтральный провод

Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.

Прежде чем покупать новый выключатель, достаньте старый из коробки — предварительно убедившись, что питание отключено, — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали.

21 / 24

Используйте розетку с защитой от несанкционированного доступа

В попытке снизить риск поражения электрическим током и пожара Национальные электротехнические нормы и правила требуют определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.

В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.

22 / 24

Не экономьте на выключателях и розетках

Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.

23 / 24

Совместите отрывной язычок с исходным выпускным отверстием

Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны.
