Как правильно подключить выключатель света с подсветкой: правила и схема подключения устройства. Полезные советы

alexxlab

Содержание

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатели играют в помещениях важную роль — они фактически обеспечивают появление искусственного света. При этом существуют приборы, у которых в выключенном состоянии подсветка в темноте. Это очень удобно, когда входишь в тёмное помещение без окон и сразу же видишь место, где можно включить свет. Но как обращаться с такими выключателями и как их ремонтировать? Об этом мы поговорим в этой статье.

Содержание

  • 1 Устройство выключателя с подсветкой

  • 2 Как подключить прибор с подсветкой: пошаговая инструкция

    • 2.1 Видео по теме: как поменять выключатель с подсветкой

  • 3 Можно ли отключить подсветку и как это сделать

  • 4 Если подсветка сломалась или работает неправильно

    • 4.1 Видео: ремонт двухклавишного выключателя с подсветкой

Устройство выключателя с подсветкой

Для начала разберёмся, что из себя представляет начинка такого прибора. На самом деле, она мало чем отличается от внутренностей обычного выключателя без подсветки. Просто помимо размыкающих контактов, которыми управляют клавиши, здесь есть ещё дополнительная электрическая линия.

Это дополнительная схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиода. Когда выключатель находится в положении размыкания контакта подачи питания на комнатный светильник, ток проходит через линию подсветки, используя спираль лампы освещения как замыкающий элемент цепи.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

При этом резистор, находящийся в цепи подсветки, ограничивает проходящий по ней ток, поэтому напряжения не хватает, чтобы зажечь комнатный светильник. А светодиод загорается — ему тока нужно значительно меньше. Когда же выключатель активируется, напряжение начинает действовать исключительно на основную лампу, а подсветка гаснет.

При замыкании контакта выключателя ток начинает проходить по цепи питания лампы (по пути наименьшего сопротивления) и включает её, подсветка при этом гаснет

Исходя из описанного принципа прохождения тока, становится понятно, что правильно такой прибор будет работать только при подключении к фазовому проводу (который всегда под напряжением). Но подробнее о премудростях электромонтажа выключателя с дополнительной цепью поговорим далее.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

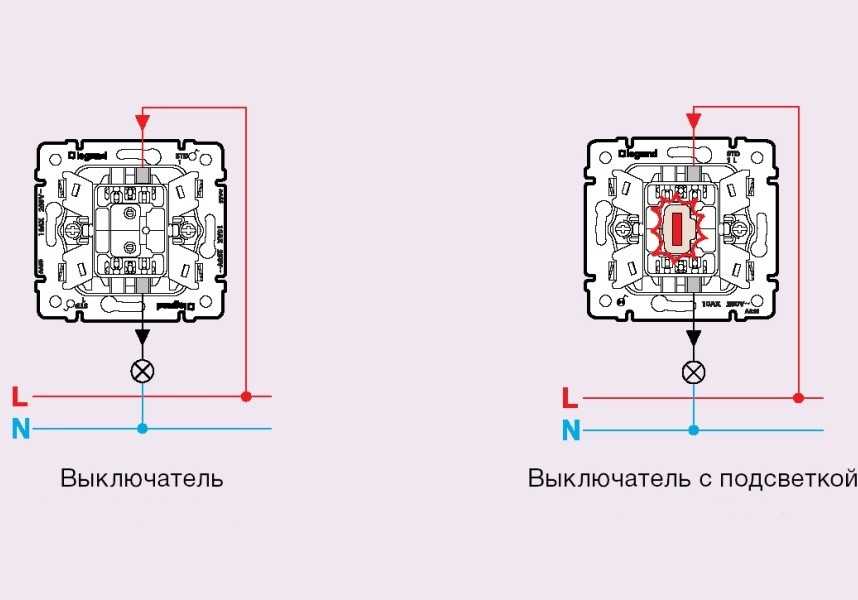

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

  1. Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
  2. Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.

    Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса

  3. Руками вытаскивают лицевую пластиковую панельку для облицовки.

    После снятия облицовочной панели появляется доступ к основному механизму выключателя

  4. После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
  5. Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.

    К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе

  6. Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.

    Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами

  7. На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
  8. Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Когда питающих автоматов в квартире много, а нужный неизвестен, поступают следующим образом. Договариваются с помощником, он отключает «рубильники» поочерёдно. Хозяин же подставляет отвёртку-тестер жалом к оголённому питающему проводу в стакане. При этом он приставляет палец к торцу ручки пробника. Светодиод в отвёртке погаснет, когда помощник отключит нужный автомат.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

Видео по теме: как поменять выключатель с подсветкой

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

  1. Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
  2. Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Если подсветка сломалась или работает неправильно

Если после монтажа или в процессе эксплуатации лампочка внутри выключателя перестаёт гореть, необходимо произвести диагностику и ремонт.

Для этого:

  1. Демонтируем выключатель, сняв клавиши, облицовку и открутив винтики усов.
  2. Вытаскиваем концы проводов из контактов, ослабив болтики. Механизм оказывается перед нами.

    После отсоединения выключателя от проводов можно получить доступ к сопротивлению и светодиоду, которые составляют цепь подсветки

  3. Берём прибор, называемый мультиметром.

    Мультиметр используется для измерения силы тока, напряжения и сопротивления элементов цепи

  4. Переключаем его в положение, соответствующее измерению сопротивления со шкалой до 200 кОм (стрелка на центральном переключателе должна указывать на значок «200К» на корпусе прибора). При соприкосновении щупов прибора друг с другом должен появляться звук. Он означает, что электрическая цепь мультиметра не имеет разрывов.
  5. Подставляем один щуп аппарата к первому выводу светодиода, а другой — ко второму. Если сигнал не раздаётся, значит, узел перегорел.
  6. По описанному ранее сценарию вынимаем светодиод или выпаиваем его паяльником.
  7. Покупаем такой же в магазине радиодеталей.

    Светодиод для подсветки можно купить в любом магазине радиодеталей

  8. Если светодиод был просто вставлен в гнездо, то устанавливаем новый лёгким движением руки. В противном случае впаиваем его, действуя в последовательности, обратной выпаиванию. Возможно, здесь понадобится немного припоя.

Может возникнуть вопрос: а как проверять резистор? Но этого делать не нужно. Во-первых, потому что этот процесс гораздо сложнее, во-вторых, указанная деталь ломается очень редко.

После замены светодиода необходимо смонтировать описываемый прибор обратно на штатное место.

Видео: ремонт двухклавишного выключателя с подсветкой

Приборы с подсветкой достаточно надёжны в эксплуатации. Они ни в чём не уступают обычным выключателям, у которых нет дополнительных функций. Установка приборов с подсветкой не вызывает сложностей. Единственный минус — стоимость такого выключателя чуть выше, чем у обычного. Но в итоге решающую роль играет место установки, так что выбор за потребителем.

  • Автор: Владимир Молотилов
