Как правильно выбрать автоматический выключатель? Все подробности на Smartcomplect.com
#Советы по ремонту #электрика
Когда нагрузка в электросети превышает допустимое значение, резко возрастает сила тока, что приводит к нагреву проводки. При длительном превышении предельной величины тока провод неизбежно перегревается. Это может привести к расплавлению провода и возгоранию изоляции. Чтобы защитить электрическую проводку дома или квартиры от короткого замыкания и перегрузок в электрической сети устанавливают автоматический выключатель.
Бытовой автомат с правильно подобранными техническими характеристиками помогает избежать расплавления жил кабеля и позволяет исключить возгорание изоляции проводки при коротком замыкании в электросети. В отличие от плавких предохранителей он используется многократно, обладает стабильными значениями срабатывания, высокой надёжностью в эксплуатации. В результате увеличивается срок службы электропроводки, снижается вероятность возникновения пожара, обеспечивается защита людей от поражения электрическим током.
- Номинальное значение тока — начинается от 6А, достигает 50А и более. Означает допустимое безопасное значение тока, который проходит через автомат в течение продолжительного времени без размыкания электрической сети. Если установить автомат с более высоким номиналом, чем допускают подключенные приборы, это может привести к оплавлению проводов и разрушению контактов. Когда номинальное значение меньше, чем соответствующая техническая характеристика электроприбора, автомат может сработать при его включении. Допустимый ток электропроводки всегда должен превышать номинал автомата.
- Ток короткого замыкания (КЗ) — при коротком замыкании мгновенная сила тока достигает 4 000 ампер и более. Даже толстые кабели с медными жилами не могут долго выдерживать подобную нагрузку. В результате перегорают лампочки освещения, выходят из строя насосы и электродвигатели, пластиковая изоляция на проводке плавится и начинается открытое горение.
- Ток срабатывания — по значению тока мгновенного расцепления бытовые автоматы переменного тока делятся на четыре класса: A, B. C, D. При установке устройств, рассчитанных на более сильные токи, электропроводка может не выдержать токовые нагрузки. В противном случае, когда выключатель часто срабатывает по причине неправильного подбора по значению тока срабатывания, резко уменьшается срок его службы.
- Селективность — установка автомата с учётом мощности подключенных конечных устройств, когда при перегрузке электропроводки или КЗ отключается только проблемная часть электрической цепи. Остальные потребители электроэнергии в доме или квартире «не замечают» аварийной ситуации, продолжая работу в штатном режиме.
- Число полюсов — один, два, три или четыре. В отличие от однополюсных устройств двухполюсные автоматы отключают оба провода, что гарантирует полное обесточивание приборов и безопасность при возникновении аварийных ситуаций. Например, двухполюсный автоматический выключатель, установленный для защиты электрического котла отопления и циркуляционного насоса, автоматически отключает оба устройства при возникновении неисправности одного из них.
Например, двухполюсный автоматический выключатель, установленный для защиты электрического котла отопления и циркуляционного насоса, автоматически отключает оба устройства при возникновении неисправности одного из них.Как разобраться в маркировке автоматических выключателей
Основные характеристики автомата представлены в виде маркировки на корпусе, которая состоит из последовательного ряда букв и цифр:
- Буква «A, B, C или D» — класс автомата по предельному току мгновенного срабатывания при перегрузке или коротком замыкании. Класс A — превышение номинала на 30%, класс B — в 3…5 раз, класс C — в 5…10 раз, класс D — в 10…20 раз.
- Цифры «6», «10», «16» или другие — номинальное значение допускаемой токовой нагрузки (6А, 10А, 16А и др.), при которой автомат будет работать без отключения в течение продолжительного времени.
- Символы «~ 230 В, 50 Гц» — номинальное напряжение в вольтах, тип напряжения: «~» – переменное или «-» – постоянное. Некоторые производители дополнительно указывают частоту тока.
- Число в рамке «4500», «6000» или «10000» — предельный ток отключения или коммутационная (отключающая) способность автомата. Измеряется в амперах: 4 500А, 6 000А, 10 000А.
- Цифра в рамке «1, 2 или 3» — класс токоограничения или время ограничения продолжительности короткого замыкания. Самый быстрый 3-й класс — не более 6 мс, 2-й класс — от 6 до 10 мс, 3-й класс — свыше 10 мс.
Некоторые производители дополнительно указывают частоту тока.- Номинальное значение тока
- Минимальное сечение одной жилы — для медной проводки сечением 1,5 мм2 допускается автомат до 16А. Для провода сечением 4 мм2 — на 25А или 32А. Аналогичные расчеты проводят для алюминиевого провода с поправкой на одну ступень выше.
- Номинальное напряжение в сети — для однофазной сети 220 В и трёхфазной 380 В разработаны отдельные устройства защиты электропроводки.
- Ток короткого замыкания (КЗ) — в большинстве случаев для защиты квартиры или частного дома рекомендуется автоматический выключатель номиналом 6 или 10 кА.
- Ток срабатывания — для квартиры подойдёт устройство класса B, предназначенное для слабонагруженной сети с бытовыми приборами (ток отключения от 3 до 5 значений номинала). Для частного дома с мощными потребителями электроэнергии (котлы отопления, насосы, электрические плиты и др.) потребуется автоматы класса C или D, которые срабатывают при значительной пусковой нагрузке. Для C в 5…10 и для D в 10…20 раз превышающих номинальное значение.
- Селективность — на вводе в частный дом устанавливают автоматические выключатели с максимальным значением номинального тока в 40А. В распределительных щитах многоквартирных домов применяют автоматы в 100А и более. На других участках и перед потребителями электроэнергии устанавливают устройства с меньшей допустимой нагрузкой. Например, для электроприборов с мощностью до 5 кВт — 25А, для розеток — 16А, для источников освещения — 10А.
- Число полюсов — для однофазной электросети на 220 вольт (особенно для частных или многоквартирных домов, построенных до 2000 года) подойдёт двухполюсный однофазный автомат, устанавливаемый на вводе электричества в квартиру или в дом. Внутри жилого помещения для защиты проводки при подключении отдельных бытовых устройств и осветительных приборов устанавливают однополюсный автоматический выключатель. Для трёхфазной сети рекомендуется трёх- или четырёхполюсный автомат на 380 вольт. Например, при подключении электрических плит и других мощных трёхфазных электроприборов.
Аналогичные расчеты проводят для алюминиевого провода с поправкой на одну ступень выше.
В распределительных щитах многоквартирных домов применяют автоматы в 100А и более. На других участках и перед потребителями электроэнергии устанавливают устройства с меньшей допустимой нагрузкой. Например, для электроприборов с мощностью до 5 кВт — 25А, для розеток — 16А, для источников освещения — 10А.- Мощность автомата превышает возможности электросети — увеличение нагрузки на ввод без согласования с энергосбытовыми компаниями и сервисными организациями может привести к ситуации, когда сеть не выдержит избыточную нагрузку. От кратковременных скачков тока могут «сгореть» чувствительные электроприборы и бытовая электроника. Если автомат не отключит питание при коротком замыкании, возникает риск возгорания. Поэтому, можно устанавливать автомат с номиналом по току меньше сети, но нельзя с большим!
- Автомат выбирается по характеристикам электроприборов — старая алюминиевая проводка внутри жилых помещений не рассчитана на токи свыше 10А. Когда при подключении мощной бытовой техники (электроплита или стиральная машина) устанавливается автоматический выключатель на 25А (чтобы «не выбивало»), перегревшаяся проводка может расплавиться и вызвать короткое замыкание в сети. Защитный автомат следует подбирать только под существующую проводку с учётом минимального сечения токопроводящего провода в самом слабом месте электрической линии. Это особенно актуально в электросети, где проложены кабеля разного сечения.
- По рабочему току выбирается большее значение
- Для нежилых помещений приобретается автомат меньшей мощности — в гараже или на даче не только пользуются освещением и бытовыми приборами, но и нередко проводят строительные и ремонтные работы с использованием сварочного аппарата, электрического бетоносместителя и другой техники с высокими пусковыми токами. Автомат мощностью 32А и больше обеспечит должную защиту внутренней электропроводки.
От кратковременных скачков тока могут «сгореть» чувствительные электроприборы и бытовая электроника. Если автомат не отключит питание при коротком замыкании, возникает риск возгорания. Поэтому, можно устанавливать автомат с номиналом по току меньше сети, но нельзя с большим!
Такой вариант возможен только при наличии электропроводки, способной выдержать ток до 16А.Надеемся, что наша статья поможет избежать ошибок при покупке незаменимого электротехнического изделия для защиты электрической проводки и выбрать подходящий автоматический выключатель на основе важнейших технических характеристик и реальных условий эксплуатации.
Выбор автомата по мощности нагрузки: способы и нюансы
Автор Aluarius На чтение 5 мин. Просмотров 885 Опубликовано
Содержание
Автоматический выключатель предназначается для защиты электрической сети, к которой подключены потребители. При этом суммарная мощность потребителей не должна превышать мощность самого автомата. Поэтому необходимо правильно проводить выбор автомата по мощности нагрузки. Как это можно сделать, существует ли один способ выбора или их несколько?
Способы выбора
Сразу же оговоримся, что способов несколько. Но какой бы вы не выбрали, в первую очередь необходимо определить суммарную нагрузку в сети. Как рассчитать этот показатель? Для этого придется разобраться со всеми бытовыми приборами, которые устанавливаются на участок питающей сети. Чтобы не быть голословным, приведем пример такой сети, в которую обычно подключается большое количество бытовой техники. Это кухня.
Итак, на кухне обычно располагается:
- Холодильник с потребляемой мощностью 500 Вт.
- Микроволновая печь – 1 кВт.
- Электрический чайник – 1,5 кВт.
- Вытяжка – 100 Вт.
Это практически стандартный набор, который может быть чуть больше, или чуть меньше. Складывая все эти показатели, получаем суммарную мощность участка, которая равна 3,1 кВт. А вот теперь способы определения нагрузки и сам выбор автомата.
Табличный способ
Это самый простой вариант правильно выбрать автоматический выключатель. Для этого вам потребуется таблица, в которой по суммарной показателю можно подобрать автомата (одно- или трехфазный). Вот эта таблица выбора внизу:
Здесь все достаточно просто. Самое важное, необходимо понимать, что расчетная суммарная мощность может оказаться не той, что в таблице. Поэтому придется расчетный показатель увеличивать до табличного. По нашему примеру видно, что потребляемая мощность участка равна 3,1 квт. Такого показателя в таблице нет, поэтому берем ближайший больший. А это 3,5 кВт, которому соответствует автомат на 16 ампер.
Графический способ
Это практически то же самое, что и табличный.
Только вместо таблицы здесь используется график. Они также находятся в свободном доступе в интернете. Для примера приводим один из таковых.
На графике по горизонтали расположены автоматические выключатели с показателем токовой нагрузки, по вертикали потребляемая мощность участка сети. Чтобы определить мощность выключателя, необходимо сначала на вертикальной оси найти полученную расчетным путем потребляемую мощность, после чего от него провести горизонтальную линию до зеленого столбика, определяющего номинальный ток автомата. Вы можете самостоятельно проделать это с нашим примером, который показывает, что наш расчет и подбор был сделан правильно. То есть, такой мощности соответствует автомат с нагрузкой 16А.
Нюансы выбора
Сегодня необходимо учитывать тот факт, что количество удобной бытовой техники расчет, и каждый человек старается обзавестись новыми приборами, тем самым облегчая свой быт. А это значит, что увеличивая количество техники, мы увеличиваем и нагрузку на сеть.
Поэтому специалисты рекомендуют при проведении расчета мощности автомата использовать повышающий коэффициент.
Вернемся к нашему примеру. Представьте себе, что хозяин квартиры приобрел кофе-машину на 1,5 кВт. Соответственно суммарный мощностной показатель будет равен 4,6 кВт. Конечно, это больше мощности выбранного нами автоматического выключателя (16А). И если одновременно все аппараты будут включены (плюс и кофе-машина), то автомат тут же сбросит и разъединит цепь.
Можно пересчитать все показатели, купить новый автомат и сделать переустановку. В принципе, это все несложно. Но оптимально будет, если заранее предвидеть эту ситуацию, тем более она стандартная в наши дни. Точно предвидеть, какая бытовая техника дополнительно может быть установлена, сложно. Поэтому самый простой вариант – увеличить суммарный расчетный показатель на 50%. То есть, использовать повышающий коэффициент 1,5. Опять возвращаемся к нашему примеру, где будет вот такой конечный результат:
3,1х1,5=4,65 кВт.
Возвращаемся к одному из способов определения токовой нагрузки, в котором будет показано, что для такого показателя потребуется автомат 25 ампер.
Для некоторых случаев можно использовать понижающий коэффициент. К примеру, недостаточное количество розеток, чтобы одновременно работали сразу все приборы. Это может быть одна розетка для электрочайника и кофе-машины. То есть, одновременно эти два прибора включить нет возможности.
Внимание! Когда дело касается повышения токовой нагрузки на сетевом участке, необходимо менять не только автомат, но и проверить, выдержит ли нагрузку электропроводка, для чего рассматривается сечение уложенных проводов. Если сечение не соответствует нормам, то проводку лучше поменять.
Выбор трехфазного автомата
Обойти стороной в этой статье трехфазные автоматы, предназначенные для сети напряжением 380 вольт, нельзя. Тем более в таблицах они указаны. Здесь немного другой подход к выбору, в основе которого лежит предварительный расчет токовой нагрузки.
Вот его упрощенный вариант.
- Сначала определяется суммарная мощность всех приборов и источников освещения, которые подключены к автомату.
- Полученный результат умножается на коэффициент 1,52. Это и есть ток нагрузки.

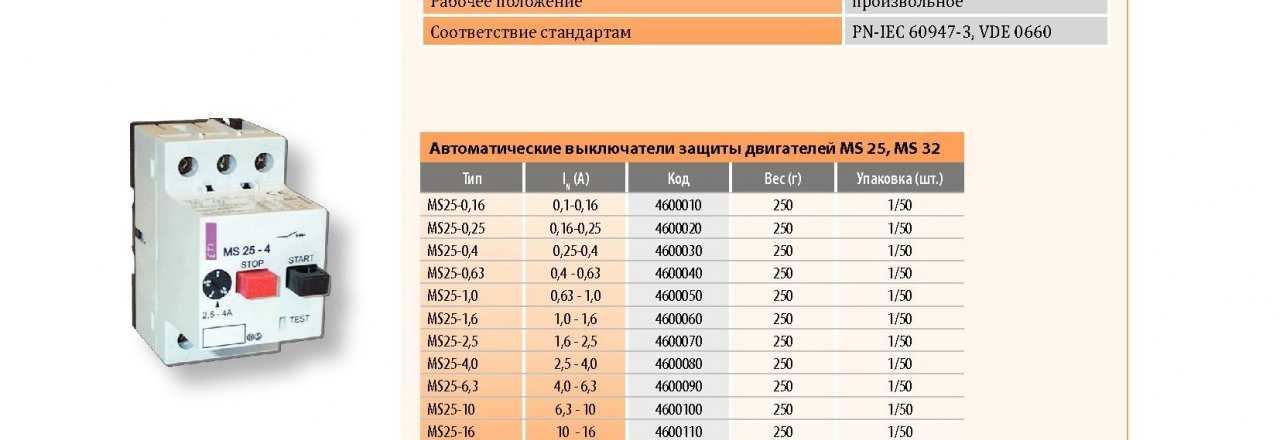

- Далее, выбираем автоматический выключатель по таблице.
Но учтите, что номинальная сила тока должна быть больше расчетной минимум на 15%. Это первое. Второе – данный расчет можно использовать только в том случае, если на трех фазах сети потребления будет одинаковая нагрузка или приближенная к одному показателю. Если на одной из фаз нагрузка больше, чем на двух других, то автомат выбирается именно по этой высокой нагрузке. Но учитывайте тот момент, что для расчета нагрузки в данном случае используется коэффициент 4,55, так как учитывается одна фаза.
Как правильно выбрать автоматический выключатель
Автоматические выключатели играют решающую роль в обеспечении безопасности. Они регулируют количество электричества, которое проходит через систему электроснабжения места.
Правильно функционирующий автоматический выключатель определит и отключит электропитание, если в вашем помещении произойдет электрическая перегрузка или короткое замыкание. Это защитит ваши кабели и электрооборудование до тех пор, пока проблема не будет решена и питание не будет восстановлено.
Пружина намотана на немного припоя внутри каждого автоматического выключателя. Каждый автоматический выключатель подключен к проводу, который проходит по всему дому. Припой проводит энергию, которая проходит через ваш дом. Припой плавится, когда связанная с ним проводка подвергается риску перегрева, в результате чего пружина растягивается через припой, выключая переключатель и отключая определенную цепь. После того, как сплав остынет, его можно восстановить.
Чтобы автоматический выключатель работал успешно, вы должны настроить автоматический выключатель в соответствии с вашими конкретными требованиями. После прочтения следующих простых объяснений вы будете готовы выбрать правильный автоматический выключатель для вашей собственности.
Номинальное напряжение
Источник: pinterestАвтоматические выключатели бывают трех номиналов напряжения. Каждая из них рассчитана на определенное количество энергии.
- Низковольтное оборудование: Обычно в жилых домах на одну семью лучше всего использовать низковольтные автоматические выключатели. Они допускают только электрические токи до 1000 ампер.
- Среднее напряжение: автоматический выключатель среднего напряжения часто используется в более крупных сооружениях, которые ежедневно потребляют до 72 000 вольт, таких как жилые дома и предприятия.
- Высокое напряжение: автоматический выключатель высокого напряжения обычно используется рядом с линиями электропередач и в других местах, где ежедневно используется напряжение более 72 000 вольт.
Среда отключения
Источник: pinterest Среда отключения — это в основном жидкость, которая используется для прерывания прохождения электрического тока в автоматическом выключателе.
Жидкость обычно представляет собой масло, вакуум, газ или вообще не содержит материала.
Масляные автоматические выключатели в прошлом широко использовались в коммунальном хозяйстве. Однако из-за популярности вакуумных автоматических выключателей и простоты обслуживания вакуумные выключатели в настоящее время используются более широко.
Частота
Источник: pinterest Автоматические выключатели мощностью до 600 ампер могут использоваться в диапазоне частот от 50 Гц до 120 Гц. Вакуумный выключатель высокого напряжения должен отключить питание, если частота превышает 120 Гц. Вихревые токи и потери в стали вызывают больший нагрев компонентов теплового расцепителя при работе с более высокими частотами, что требует снижения номинальных характеристик выключателя. Общая продолжительность определяется номинальным током, размером кадра и текущей частотой. Как правило, чем выше номинальный ток для данного типоразмера, тем больше требуется снижение номинальных характеристик.
Все выключатели с током выше 600 А имеют биметаллический корпус с трансформаторным обогревом и подходят только для переменного тока частотой 60 Гц. Специальная калибровка обычно предлагается для приложений с минимальной частотой переменного тока 50 Гц. Предварительно откалиброванные выключатели доступны для приложений с частотой 50 Гц и 60 Гц. Частота проекта дизель-генератора будет либо 50 Гц, либо 60 Гц. Прежде чем приступить к работе с частотой 50 Гц, обратитесь к подрядчику по электротехнике, чтобы убедиться в наличии всех необходимых методов калибровки.
Номинальный непрерывный ток
Источник: unsplash Промышленный автоматический выключатель оценивается в амперах при определенной температуре окружающей среды, когда речь идет о номинальном постоянном токе. Непрерывный ток, который несет выключатель при комнатной температуре, в которой он был откалиброван, определяется этим номиналом в амперах. Производители автоматических выключателей должны калибровать свои стандартные выключатели при температуре 104 ° F в качестве основного правила.
Тип нагрузки и рабочий цикл определяют номинальный ток для каждого стандартного применения. Национальный электротехнический кодекс (NEC) регулирует номинальные токи и является основным источником информации о циклах нагрузки в секторе электрических контрактов. Например, для электрических и фидерных цепей обычно требуется автоматический выключатель, рассчитанный на допустимую нагрузку по току провода. Обратитесь к таблице NEC 210.24, чтобы узнать номинальные значения стандартных токов выключателя для проводников различных размеров и допустимых нагрузок.
Кривая срабатывания
Источник: pinterestПроще говоря, кривая срабатывания представляет собой графическое представление предполагаемого поведения устройства защиты цепи. Производители устройств безопасности цепи предоставляют их, чтобы помочь клиентам выбрать устройства, которые обеспечивают адекватную безопасность и эффективность оборудования, уменьшая при этом ложные срабатывания.
Автоматические выключатели должны срабатывать достаточно быстро, чтобы предотвратить отказ оборудования или проводов, но не настолько быстро, чтобы они вызывали ложные или ненужные срабатывания.
Автоматические выключатели должны быть рассчитаны на пусковой ток, чтобы предотвратить ложные срабатывания. Переходный переходный ток, который происходит быстро (в течение половины цикла переменного тока) после замыкания контакта, определяется NEMA как мгновенный пиковый пусковой ток.
Когда машина, например, стиральная машина или пылесос, запускается, пусковой ток приводит к уменьшению освещения в доме.
Максимальная отключающая способность
Источник: pinterestНоминал отключения — это максимальный ток короткого замыкания, который может выдержать панель управления выключателя. Автоматические выключатели имеют возможность прерывания, не вызывая сбоя питания. В любой момент времени можно оценить максимальное значение тока короткого замыкания, выдаваемого системой.
При выборе правильного внутреннего автоматического выключателя необходимо помнить одно нерушимое правило: отключающая способность выключателя должна быть равна или превышать величину тока короткого замыкания, который может быть подан в точке системы, где установлен выключатель.
Выключатель будет поврежден, если не будет применено необходимое количество отключающей способности.
Нетипичные условия эксплуатации
Источник: PinterestПри выборе вакуумного выключателя среднего напряжения крайне важно учитывать местоположение конечного пользователя. Каждый гидромолот уникален, и некоторые из них лучше приспособлены к более суровым условиям, чем другие. При выборе автоматического выключателя учитывайте следующие возможности:
Вероятность поражения электрическим током
Следует установить специальное противоударное устройство, если автоматический выключатель предназначен для установки в месте, где существует серьезный риск механического удара. В обычных ударных ситуациях противоударные устройства состоят из инерционного противовеса над центральной стойкой, который удерживает расцепляющий стержень закрепленным. Этот груз должен быть установлен так, чтобы он не мешал работе тепловых или магнитных расцепителей в ситуациях перегрузки или короткого замыкания.
Высокотемпературный
Номинальные параметры стандартных автоматических выключателей должны быть снижены или перекалиброваны в соответствии с условиями окружающей среды, если они используются при температурах выше 104°F. быть дерейтингом. На самом деле температура большинства корпусов составляла около 104 ° F, и в этих случаях использовался универсальный специальный выключатель. В середине 1960-х годов отраслевые стандарты были обновлены, чтобы требовать, чтобы все стандартные выключатели были откалиброваны для температуры 104 градуса по Фаренгейту.
Высота над уровнем моря
Выкатной выключатель должен иметь пониженные номинальные значения допустимой нагрузки по току, полярности и отключающей способности в регионах, где высота над уровнем моря превышает 6000 футов. Более разреженный воздух на больших высотах не отдает тепло от компонентов с током, а более густой воздух — на более низких высотах. Помимо перегрева, более разреженный воздух препятствует формированию изолирующего заряда достаточно быстро, чтобы выдерживать те же уровни напряжения, что и при нормальном давлении.
Наиболее часто используемые генераторы и другое энергопроизводящее оборудование могут быть повреждены из-за высокогорья. Перед покупкой желательно проконсультироваться со специалистом по электроэнергетике.
Влага и коррозия
Выдвижной автоматический выключатель должен быть обработан специальной влагозащитой в местах, где постоянно присутствует влага. Такая обработка защищает устройство от плесени и грибка, которые могут его повредить. Использование обогревателей в корпусе является идеальным решением в условиях повышенной влажности. Выключатели должны быть перемещены из мест, подверженных коррозии, если это вообще возможно. Если это невозможно, коррозионностойкие выключатели можно приобрести отдельно.
Положение покоя
Автоматические выключатели могут быть установлены вертикально или горизонтально в большинстве случаев без воздействия на механизмы срабатывания или нарушения работоспособности. Крайне важно разместить гидромолот в корпусе на платформе, которая несколько качается под воздействием воздуха в зонах с сильным ветром.
Когда автоматический выключатель прикреплен к жесткой поверхности и подвергается воздействию сильного ветра, цепь может быть нарушена.
Количество полюсов
Источник: pinterestКоличество полюсов относится к количеству совершенно разных цепей, которые могут быть одновременно защищены автоматическим выключателем. Однополюсные автоматические выключатели могут быть преобразованы в многоблочные или многополюсные сборки, или однополюсные автоматические выключатели могут быть преобразованы в многоблочные или многополюсные сборки.
Однополюсный автоматический выключатель имеет три клеммы для 20-амперных цепей 120 В переменного тока. Цепь 240 В переменного тока с двумя горячими проводами может выдерживать до 60 ампер. Для каждого провода требуется собственный выключатель, но если один включен, другой тоже должен быть выключен, иначе по одному проводу будет продолжаться ток. Эту функцию выполняет двухполюсный выключатель. Двухполюсный выключатель имеет в два раза больше диаметра, чем однополюсный выключатель, и имеет 4 клеммы.
Трехфазное электроснабжение используется в промышленности, мастерских и офисных помещениях. Три провода под напряжением подают 480 В переменного тока на трехполюсные автоматические выключатели. В результате для выключателя требуются три отдельных переключателя, которые будут срабатывать при необходимости. По сути, это три однополюсных выключателя, соединенных вместе. Он в три раза длиннее однополюсного выключателя с разъемами для пяти проводов.
Применение автоматических выключателей
Применение промышленных автоматических выключателей
Автоматические выключатели — это автоматические выключатели, предназначенные для защиты электрических цепей от повреждения. Они достигают этого, активно останавливая ток, если обнаруживают перегрузку, короткое замыкание или другую неисправную ситуацию. Автоматические выключатели просто требуют ручного или автоматического сброса, чтобы вернуться в работу после включения автоматического выключателя.
Автоматические выключатели необходимы для долговечности промышленной сети электропитания. Эти выключатели, как часть аппаратуры системы управления питанием, должны содержаться в отдельных корпусах от другого оборудования.
Наилучшей стратегией для обеспечения номинальной работы и безопасности работников является тщательная разработка компоновки всего разнообразия деталей с разделением мощных и маломощных частей. Крайне важно учитывать любое электромагнитное поле, создаваемое одним компонентом, которое может мешать другому. Это особенно актуально для высоковольтных автоматических выключателей, которые могут привести к неисправности низковольтных электронных компонентов.
Применение домашнего автоматического выключателя
Бытовые автоматические выключатели предназначены для защиты домашней электропроводки от перегрева в результате повышения температуры, вызванного протеканием сильного тока в проводе, который для этого не предназначен. Слишком много приборов, работающих от одного и того же провода или выхода в одно и то же время, вызывают сильный ток в проводах дома.
Домашний автоматический выключатель, срабатывая, эффективно работает как мера безопасности, чтобы предотвратить дальнейшее повреждение приборов или, что еще хуже, всего дома.
Что следует учитывать при выборе места установки автоматического выключателя
Источник:elecspareРазмер
Оцените размер провода, указанный на кабеле, который будет присоединен к автоматическому выключателю, чтобы определить оптимальный размер автоматического выключателя для ваши конкретные бытовые цели. В списке указаны две метрики: первое число представляет собой сечение провода, за которым следует тире, а второе число указывает количество проводов в кабеле. После того, как вы определили сечение провода, используйте приведенную ниже таблицу для выбора соответствующего автоматического выключателя:
Автоматический выключатель на 40 ампер изготовлен из провода 8-го калибра.
Автоматический выключатель на 30 А с проводом 10 калибра
Автоматический выключатель на 20 А с проводом 12 калибра
Автоматический выключатель на 15 А с проводом 14 калибра
Температура окружающей среды
Температура более 104 °F требует калибровки.
Высокая температура окружающей среды может повлиять на работу автоматического выключателя. Почти все бытовые автоматические выключатели используют эту калибровку, потому что температура большинства корпусов составляет около 104°F.
Если температура ниже или выше 104°F, может потребоваться калибровка вверх или вниз.
Высота над уровнем моря
Различные автоматические выключатели подходят для разных высот. Например, на больших высотах, превышающих 6000 футов, воздух разрежен, и он не отводит тепло от токопроводящих компонентов. Это требует калибровки автоматического выключателя по напряжению, пропускной способности и отключающей способности.
Разреженный воздух предотвращает накопление электрического заряда, способного выдерживать уровни напряжения. Высота над уровнем моря также может снизить эффективность энергетического оборудования. Прежде чем выбирать автоматические выключатели для высоких отношений, проконсультируйтесь со специалистом по энергетике.
Влага и коррозия
В условиях повышенной влажности рекомендуется использовать для автоматических выключателей специальный раствор для защиты от влаги. Грибку и плесени, которые известны тем, что разрушают системы, можно помочь, обработав автоматические выключатели. Обогреватели помещений часто используются в закрытых помещениях в условиях повышенной влажности.
Коррозия разрушает компоненты автоматического выключателя, что приводит к неисправности систем. Если они должны использоваться в агрессивных средах, следует использовать специальные коррозионно-стойкие версии.
Высокая вероятность поражения электрическим током
Поражение электрическим током является обычным явлением на нескольких рабочих местах. В этом сценарии должны быть заложены противошоковые механизмы, чтобы избежать каких-либо катастроф.
Противоударные устройства состоят из инерционных противовесов, прикрепленных к стойкам, поддерживающим расцепляющую планку.
С другой стороны, этот вес не должен влиять на тепловые или магнитные расцепители.
Сложность технического обслуживания
При выборе автоматического выключателя также важно изучить потребности в обслуживании автоматического выключателя. Следует рассмотреть автоматические выключатели с низкими требованиями к техническому обслуживанию. Если вам необходимо выполнить техническое обслуживание автоматического выключателя, оно должно быть простым и недорогим.
Поскольку закрытое устройство защищено от пыли, плесени, влаги и грязи, литые автоматические выключатели надежны. По сравнению с открытыми моделями, закрытые требуют меньше ухода. Во избежание перегрева и поломки некоторые автоматические выключатели необходимо регулярно чистить; в результате выключатели должны иметь возможность свободно открываться для обслуживания.
Безопасность
Внутренние автоматические выключатели предназначены для использования в безопасных корпусах. В зданиях должны быть установлены эти выключатели, чтобы защитить их от непогоды.
Автоматические выключатели среднего напряжения управляются металлическими корпусами распределительных устройств.
Автоматические выключатели наружной установки, с другой стороны, не требуют экранирования или покрытия. По сравнению со своими внутренними аналогами они имеют более прочную конструкцию ограждения. Они используются в более сложных энергосистемах, так как не подвержены износу.
Для каждой электрической цепи требуются автоматические выключатели. Всегда соблюдайте осторожность при работе с электричеством и не забывайте выключать автоматический выключатель перед началом любых электромонтажных работ. Кроме того, убедитесь, что вы используете правильный тип выключателя для цепи.
Как правильно выбрать автоматический выключатель
Как правильно выбрать автоматический выключатель
Вы включаете только что установленную систему светодиодного освещения, но ничего не происходит. Конечно, вы проверите автоматический выключатель, и, к вашему удивлению, он сработает.
Возможно, что пусковые токи драйверов сработали в автоматическом выключателе.
При включении светодиодная система освещения создает начальный электрический ток, который при нормальной работе может в несколько раз превышать номинальный ток. Обычно эти пусковые токи длятся менее 10 мс, но тем не менее они могут вызвать срабатывание некоторых автоматических выключателей. Пусковой ток возникает из-за заряда конденсаторов в блоках питания драйверов светодиодов или из-за того, что в трансформаторе блока питания еще не сформировался магнитный поток.
Расчет драйверов светодиодов для автоматического выключателя
Чтобы рассчитать количество драйверов, которые вы можете подключить к вашему автоматическому выключателю (или: MCB — миниатюрному автоматическому выключателю), вам необходимо рассмотреть два расчета: расчет номинального тока и расчет пускового тока .
Расчет номинального тока
Для расчета номинального тока необходимо взять фактическую мощность, потребляемую светильником, и разделить ее на используемое напряжение, чтобы получить номинальный ток.
Например, светильник мощностью 75 Вт будет иметь номинальный ток 75 Вт / 230 В = 0,33 А.
Если мы возьмем MCB ABB S200 16A типа B, который может выдерживать 16A, и подключим его к драйверу светодиодов мощностью 100 Вт, максимальное количество драйверов будет 16 / 0,33 = 48,5. Однако мы также должны учитывать эффективность драйвера, которую можно найти в техническом описании драйвера. Для драйверов eldoLED 100 Вт эффективность указана как 90 % при полной нагрузке и как 87 % при половинной нагрузке. Наш светильник мощностью 75 Вт находится между этими цифрами; поэтому мы берем меньшее число эффективности. Таким образом, максимальное количество драйверов, которые мы можем подключить к нашему MCB, будет 48,5 × 87% = 42,9.0003
Расчет пускового тока
Расчет пускового тока необходим только для драйверов eldoLED с максимальной выходной мощностью 100 Вт и более. Пусковой ток на драйверах светодиодов с меньшей максимальной выходной мощностью незначителен, поэтому для этих драйверов можно использовать результат расчета номинального тока.
Драйверы других производителей могут иметь более высокие пусковые токи на драйверах мощностью менее 100 Вт. Поэтому вам всегда следует искать спецификацию пускового тока, чтобы узнать, нужно ли вам выполнять расчет пускового тока.
Данные для драйвера можно найти в описании драйвера. Например, спецификации тока Inrush для Eldoled PowerDrive 106/S:
35A 240 мкс @ 120V/60 Гц
67A 240 мкс @ 230V/50HZ
- 1919.75A 2401919.77.77A 27.77.77A 2401919.77A 24019.77A 240 240 240 240 240 240 240 240 240 240 240 240 240.
Данные для автоматического выключателя можно получить у поставщика MCB. Вы должны запросить максимальный пусковой ток выбранного вами автоматического выключателя. Обратите внимание, что не все производители автоматических выключателей указывают эти данные в паспортах своих автоматических выключателей.
Например, автоматический выключатель ABB S200 на 16 А типа B имеет максимальный пусковой ток 672 А при 200 мкс и 533 А при 250 мкс.
К сожалению, у нас нет спецификации для 240 мкс. Для грубой оценки вы можете использовать первое значение выше 240 мкс. Итак, это 533А при 250 мкс. Чтобы получить максимальное количество драйверов, разделите максимальный пусковой ток MCB на пусковой ток драйвера. То есть 533/67=7,9. Таким образом, мы можем подключить 7 драйверов.
Если нам нужен более точный расчет с 240 мкс, нам нужно интерполировать эти значения по следующей формуле:
, где 𝐼 — это ток, который мы хотим рассчитать при 240 мкс, I 0 — самый низкий ток MCB — в данном случае 533 А — и I 1 — самый высокий ток — здесь: 672 А. 𝑡 — время, указанное в техническом описании драйвера, здесь 240 мкс, t 0 и t 1 — время половинного значения MCB. В нашем примере t 0 = 250 мкс и t 1 = 200 мкс. Таким образом, максимальный пусковой ток в нашем примере будет:
. Чтобы получить количество драйверов, которые мы можем подключить к этому MCB, нам нужно только разделить расчетный ток на номинальный пусковой ток драйвера.
