Содержание
Устройство и принцип работы
Вопрос о том, как прозвонить кабель мегаомметром, встает в связи с невозможностью корректно измерять этот показатель посредством обычного мультиметра. Последний не дает возможности оценить наличие повреждений у кабельного изоляционного слоя и нарушений его целостности: даже в случае достаточно большого номинального напряжения ток утечки слишком мал, чтобы измеряться мультиметром.
Мегаомметр дает возможность определять сопротивление изоляционного материала, разделяющего кабельные жилы, обмотки электродвигателя, иные конструкции в электроинструментах.
Важно! Данные приборы выпускаются в разных вариантах исполнения. Чтобы выбрать, какой измеритель приобрести, стоит опираться на особенности их функционирования, а также учитывать сметы и расценки
Электромеханический мегаомметр
Это самая ранняя конфигурация данного прибора. Она включает в себя генератор тока, работающий от вращения ручки, сопротивления, амперметр со шкалой, а также клеммы, к которым при определении нужных параметров подсоединяются проводки: заземление, линия и экран. Аппарат можно описать как обладающий простой конструкцией и не зависящий от внешних источников тока. Есть и ряд минусов: высокая погрешность шкалы, необходимость поддержания неподвижности корпуса прибора для получения максимально точных измерений.
Электронный мегаомметр
В таких приборах испытательное напряжение формирует электросхема, замер реализуется посредством измерителя аналогового типа. Таким образом, можно проверять сопротивление без необходимости крутить ручку. Он также позволяет замерить показатель абсорбции, описывающий содержание влаги в изоляционном материале.
Микропроцессорные мегаомметры
Основными плюсами таких приборов являются компактное исполнение и наличие цифрового табло. Это позволяет совместить разные функции (оценку сопротивления заземления, фазно-нулевой петли и иные) в одном корпусе, что избавляет от необходимости носить с собой много устройств.
Инструкция по эксплуатации
Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке.
Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.
Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.
Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.
Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.
Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:
Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты. Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ. Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках
Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы. Производим замер каждой линии между фазой и N, фазой и PE, N и PE. Результаты вносим в протокол измерений. В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.
По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

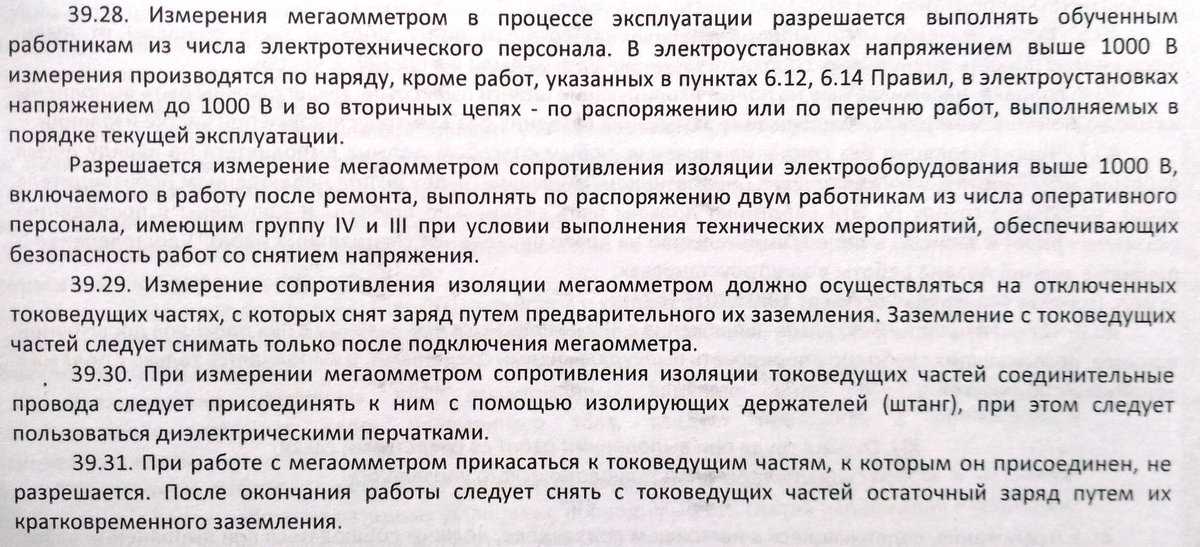

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МЕГОММЕТРОМ.
По многочисленным просьбам наших покупателей мы разработали и публикуем «Инструкцию по технике безопасности при работе с мегомметром.» Мы считаем что такая инструкция, или подобная этой, должна быть на каждом предприятии которые в своей работе используют мегомметр.
1.Общие требования безопасности.
1.1. Все работы, которые производятся с использованием мегомметра на действующих электроустановках, должны выполняться по наряду илираспоряжению, оформленным письменно.1.2 Для проведения работ по измерению сопротивления изоляции мегомметром в действующихэлектроустановках выше 1000 В должны производиться как минимум двумяработниками: один с группой IV, другой с группой III.Измерение сопротивленияизоляции мегомметром в электроустановках до 1000 В и в недействующих электроустановкахразрешается выполнять одному работнику с группой III.
1.3. Проводники, служащие для подключения мегомметра к токоведущим частям должны бытьсертифицированы и иметь соответствующую изоляцию и изолирующие держатели, обеспечивающиебезопасность производства измерений.
1.4.При измерениях сопротивления изоляции мегомметр необходимо устанавливать на твердой изолированной подставке.1.5 Работник, проводящий измерения мегомметром, должен знать инструкцию по техникебезопасности и инструкцию по эксплуатации прибора.
1.6.Запрещается производить измерений мегомметром :1.6.1. если на одной из цепей двухцепных линий напряжением выше 1000 В, если вторая цепь находится под напряжением;
1.6.2. на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; 1.6.3. во время грозы или при её приближении.
2.Требования безопасности перед началом работ.
2.1. Отключить подачу напряжения и убедиться вотсутствии напряжения на токоведущих частях, на которых будут проводитьсяизмерения мегомметром. Повесить навыключатели соответствующие таблички
2.2.Если есть необходимость, то снять с токоведущих частей заряд, путем предварительногоих заземления.
2.3.Поключить мегомметр к токоведущим частям с помощью соединительных проводов с изолирующимидержателями. В электроустановках выше 1000 В, кроме того, необходимопользоваться диэлектрическими перчатками или ковриками.
2.4 Перед началом проведения измерений убедиться в отсутствии людей, работающих на тойчасти электроустановки, к которой присоединен мегомметр, а так же запретитьнаходящимся вблизи лицам прикасаться к токоведущим частям, при необходимости,выставить охрану.
3.Требования безопасности во время проведения измерений мегомметром.
3.1.При работе с мегомметром необходимо соблюдать инструкцию по эксплуатации мегомметраи строго следить за последовательностью действий при проведении измерений.
3.2.Запрещается прикасаться к зажимам мегомметра и токоведущим частям, к которым онприсоединен.
3.3. Запрещается использование не сертифицированных проводников и зажимов, используемых припроведении измерений мегомметром
3.4.После проведения измерений мегомметром необходимо снять с токоведущих частейостаточный заряд путем их кратковременного заземления. Работник, производящийзаземление токоведущих частей, должен пользоваться диэлектрическими перчатками,защитными очками и стоять на изолирующем основании.
При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.
Как подключить мегаомметр?
Для каждой модели приборов данного назначения определена величина выходного напряжения, поэтому чтобы эффективно испытать изоляцию или измерить ее сопротивление требуется правильно подобрать мегаомметр.
Watch this video on YouTube
Для проверки изоляции кабеля мегаомметром создают так называемый экстремальный случай, при котором на испытуемый участок подают напряжение выше номинального, но в допустимых нормах, прописанных в технической документации.
Например: генератор мегаомметра может выдавать:
- 100V;
- 250V;
- 500V;
- 700V;
- 1000V;
- 2500V.
Соответственно подача напряжения должна быть на порядок большей.
Длительность процесса измерения обычно не превышает 30 секунд или минуты, это необходимо для более точного выявления дефектов, а также исключения их последующего появления при перепадах напряжения в сети.
Основа технологического процесса измерения сопротивления это: подготовка к процессу, его выполнение и финальный этап. Каждый из них включает определенный перечень манипуляций необходимых для достижения поставленной цели без ущерба для окружающих и в первую очередь для себя.
При подготовке к работе следует организовать свои действия, изучить схему электрической установки, чтобы исключить возможную поломку, а также обеспечить свою безопасность.
Начиная работу, следует прежде проверить прибор на исправность. Для этого выводы соединяют с измерительными проводами. Затем их концы соединяют друг с другом пытаясь закоротить. После подачи напряжения замеряют показания измерений (они должны быть равны нулю). Следующий этап предусматривает повторный замер. В случае отсутствия неисправностей показание должно отличаться от предыдущего.
Затем подсоединяют переносное заземление к контуру земли, проверяют и обеспечивают отсутствие напряжение на участке, устанавливают переносное заземление, собирают схему измерения прибора, снимают переносное напряжение, снимают остаточный заряд, отключают соединительный провод, снимают переносное напряжение.
Финальный этап предусматривает восстановление разобранных цепочек, снятие шунтов и закороток, а также подготовку схемы к рабочему режиму. Документируют полученные результаты измерений сопротивления изоляционного слоя в акте поверки изоляции.
Где используется
Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.
Применение в условиях промышленности как основная сфера
Сопротивление изоляции: как правильно измерить
Перед измерением сопротивления нужно внимательно изучить схему электроустановки, подготовить средства защиты и сам прибор в исправном состоянии. Проверяемый участок должен быть заранее выведен из работы.
Проверка исправности мегаомметра происходит следующим образом. Выводы измерительных проводов закорачиваются между собой. После этого к ним от генератора подается напряжение. В случае исправности прибора результаты измерений закороченной цепи равны нулю. Далее концы проводов разъединяются, отводятся в стороны, после чего делается повторный замер. В норме на шкале отображается символ бесконечности, показывающий сопротивление изоляции в воздушном промежутке между измерительными концами.
Непосредственное измерение сопротивления изоляции выполняется в строго определенной последовательности. Прежде всего, переносное заземление нужно подсоединить к контуру. Напряжение на проверяемом участке должно отсутствовать. Далее собирается схема измерения прибора, а переносное заземление снимается.
На схему подается калиброванное напряжение до того момента, пока не выровняется емкостный заряд. Далее фиксируется отсчет, после чего напряжение снимается. Чтобы снять остаточный заряд, накладывается переносное заземление. По окончании замеров соединительный провод отключается от схемы, а заземление снимается.
Для замера сопротивления изоляции мегаомметром используется наибольший предел МΩ. Если данной величины недостаточно, необходимо воспользоваться более точным диапазоном. Все дальнейшие цепочки измерений должны выполняться в такой же последовательности. Некоторые конструкции мегаомметров могут работать в прерывистом режиме. В этом случае на протяжении одной минуты выдается напряжение, после чего в течение двух минут выдерживается пауза.
При наличии в измерительных приборах стрелочного индикатора, для всех замеров используется горизонтальная ориентация корпуса. Нарушение этого требования приводит к дополнительным погрешностям. Современные цифровые мегаомметры могут работать в любом положении.
Измерение сопротивления изоляции мегаомметром
Как пользоваться мультиметром пошаговая инструкция
Как пользоваться вольтметром
Как пользоваться мультиметром
Замер сопротивления изоляции электропроводки
Как пользоваться мегомметром
Устройство и принцип действия
Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:
В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.
Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т. д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.
Примерная схема магаомметра
Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.
Измерения мегаомметром
Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.
Измерение высоковольтных линий
Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).
Испытание низковольтных кабелей
Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).
Испытание контрольных кабельных систем
Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.
Подготовка к работе
Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.
Другие позиции
Кроме силовых и контрольных линий мегаомметром можно измерять и другие, работающие от электрического тока. К примеру:
- Машины постоянного тока, а точнее, их обмотки и бандажи со всеми присоединенными к ним кабелями и проводами. При этом настройка мегомметра производится: при номинале напряжения до 500 В устанавливается предел 500 вольт, при номинале выше 500 на предел 1000 вольт. Сопротивление изолирующего слоя не должно быть ниже 0,5 МОм.
- Варочные бытовые электрические плиты проверяются испытательным прибором при 1000 вольт. Норма – 1 МОм.
- Проверка электрооборудования лифтов и различных подъемных кранов также производится мегомметром, который выставляется на 1000 В. 0,5 МОм – это норма сопротивления.
Измерение сопротивления изоляции кабеля мегаомметром
Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):
- Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
- Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
- На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
- Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
- Снимаем с испытуемой жилы провод заземления
- Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
- На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
- Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки
Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.
Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:
Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.
Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.
В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).
Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.
В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.
Замер сопротивления изоляции кабеля
Замер сопротивления изоляции электропроводки происходит около двух точек электрической установки, характеризующей утечку при подаче напряжения в сети. Результат — показатель, выражаемый в мегаомах. Измерение осуществляется при помощи мегаомметра, который исследует утечку тока, возникающую при действии регулярно поступающего напряжения к электрической установке.
Современными мегаомметрами выдаются разные уровни напряжения, чтобы испытать различное оборудование. В итоге, обязательная часть проверки цепи — изучение изоляционного сопротивления.
Принцип измерения показателя
Виды тестеров
При эксплуатации электрических устройств широко используются цифровые мегомметры модели: Ф4101/4102 от 100.0 до 1000.0 В. Наладчики до сих пор работают с марками тестеров М4100/1, 4100/5 и МС-05 м от 100.0 до 2500.0 В. Выбор типоразмера мегомметра базируется по номинальному сопротивлению тестируемого устройства: силовые кабели и трансформаторы, машины и изоляторы. Для определения состояния изоляции в электроустановках до 1000.0 В допускается применять мегомметры от 100.0-1000.0 В, а в установках более 1000.0 В — 1000.0-2500.0 В.
Устройства также классифицируются по генерируемому напряжению и пределам сопротивления в МОм:
- 500.0 В — 500.0;
- 1000.0 В — 1000.0;
- 2500.0 В — 2500.0.
Дополнительная информация. Приборы также разнятся классами точности. У популярной модели М4100 погрешностью не более 1%, а у марки Ф4101 до 2,5%. Выбор приборов тестирования электроустановок выполняют с учетом допустимых эксплуатационных показателей.
Электронный измеритель
Электронный измеритель
Цифровой или электронный тестер — современный вид оборудования, оснащен производительным генератором с полевыми транзисторами. Замеры выполняются путем сопоставления падения напряжения в эталонной цепи с фиксированным сопротивлением. Результаты демонстрируются на панели. Функция сохранения результатов тестирования накапливает данные для последующего анализа. Эта модель отличается от аналоговых приборов компактными размерами и малым весом.
Преимущества цифрового тестера:
- Высокий уровень точности, позволяет определять сопротивление на больших участках цепи;
- удобная легко читаемая цифровая панель;
- технологическая доступность для измерения одним пользователем;
- прекрасно работает даже в очень загруженном пространстве;
- удобный и безопасный в использовании.
Недостатки электронного типа мегомметра:
- Требуется внешний источник энергии;
- высокие цены на изделия.
Электромеханический измеритель
Электромеханический прибор
Эти модели имеют аналоговый дисплей на передней панели тестера и ручную рукоятку, используемую для вращения и выработки напряжения, которое проходит через электрическую систему.
Преимущества ручного мегомметра:
- Остается важным в современном высокотехнологичном мире, оставаясь самым старым методом определения значения сопротивления.
- Для работы не требуется внешний источник.
- Низкие цены на рынке.
Недостатки ручного мегомметра:
- Для работы требуется не менее 2 человек, один для вращения ручки, другой для подключения мегомметра к проверяемой электрической системе.
- Низкая точность измерения.
- Требует большое свободное место для размещения.
- Предоставляет аналоговый результат измерения.
- Высокие требования к безопасности при использовании.
Особенности конструкции схемы:
- Отклоняющая и управляющая катушка — подключены параллельно генератору, установлены под прямым углом друг к другу и поддерживают полярность таким образом, чтобы создавался крутящий момент в противоположном направлении.
- Постоянные магниты, создают магнитное поле для отклонения указателя с помощью магнитного полюса «Север-Юг».
- Указатель — один конец, связанный с катушкой, другой отклоняется по шкале от бесконечности до «0».
- Масштаб предоставляется в верхней части мегомметра от диапазона «ноль» до «бесконечности» и позволяет пользователю прочитать значение.
- Подключение источника постоянного тока (DC) или аккумулятора.
- Испытательный режим вырабатывается генератором для мегомметра с ручным управлением. Аккумулятор или электронное зарядное устройство предусмотрено для цифрового мегомметра с той же целью.
Обратите внимание! Сопротивление токовой катушки помогает защитить тестер от любых повреждений при испытании из-за низкого внешнего электросопротивления
Помогла ли вам статья?
Задать вопрос
Пишите ваши рекомендации и задавайте вопросы в комментариях
Как пользоваться мегаомметром: устройство, измерения, подключение
При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.
Содержание статьи
- 1 Устройство и принцип работы
- 2 Измерения мегаомметром
- 2.1 Подготовка к работе
- 2.2 Требования по безопасности
- 2.3 Подключение мегаомметра к тестируемой линии
- 2.4 Проводим измерения
- 3 Как померить сопротивление изоляции кабеля
- 4 Измерение изоляции асинхронного двигателя мегаомметром
Устройство и принцип работы
Мегаомметр — устройство для измерения сопротивления изоляции проводов и кабелей. При помощи щупов прибор подключается к измеряемой линии, после чего включается. Мегаомметр любого типа содержит источник постоянного напряжения. С его помощью в созданной измерительной цепи он генерирует высокое напряжение, которым и проверяется состояние изоляции кабеля. В зависимости от модели набор калибровочных напряжений может быть разным, могут они подаваться только по одному (более простые и дешевые) или в комбинациях (более сложные и дорогие).
Мегаомметры двух видов — «классический» с динамомашиной и электронный
В данный момент в эксплуатации есть два вида приборов — старого типа со встроенной динамомашиной, которая приводится в действие расположенной на боку прибора ручкой. Есть также электронные мегаомметры, которые могут использовать для создания испытательного напряжения внешние (бытовая электросеть) или внутренние (батарейки, аккумуляторы) источники напряжения. Некоторые модели электронных мегаомметров могут измерять другие электрические параметры сети — напряжение, низкоомное сопротивление и т.п. То есть могут использоваться вместо мультиметра. Правда, у них обычно не очень большой набор калибровочных напряжений для проверки состояния изоляции (обычно это 500 В и 1000 В).
Напряжение калиброванное и его величина выставляется переводом переключателя в нужное положение, выбирается оно в зависимости от типа испытываемого оборудования. Результаты измерений сопротивления изоляции отображаются на шкале (в стрелочных приборах) или на цифровом экране. Для удобства восприятия у стрелочных приборов шкала откалибрована в КОм или МОм.
Схема измерения мегаомметром параметров изоляции кабеля
Принцип работы мегомметра основан на законе Ома: I=U/R, сила тока прямо пропорциональна напряжению и обратно пропорциональная сопротивлению. Во время тестирования необходимо найти сопротивление: R=U/I. Это и проделывает мегаомметр. Он выдает в цепь определенное напряжение (которое вы выставите), измеряет силу тока, пересчитывает и выдает результат на шкале. Это и будет сопротивление изоляции в тестируемой цепи.
Измерения мегаомметром
Сам процесс измерения несложен, но проводить его надо строго соблюдая правила и очередность действий. При поверке создается высокое напряжение, что при небрежном отношении может быть опасным. Потому внимательно читаем правила и строго их придерживаемся.
Измерение сопротивления изоляции одной жилы к экрану
Подготовка к работе
Перед тем как пользоваться мегаомметром необходимо провести подготовительные работы. Для начала тестируемые цепи отключаются от нагрузки. Если измеряется сопротивление изоляции в домашней проводке, отключаем питание при помощи рубильника или выкручиваем пробки. При измерении кабелей розеточных групп, из розеток вынуть все вилки. При измерении проводки для освещения, из всех осветительных приборов (люстр, бра, точечных светильников) выкрутить лампочки. Только в таком виде — без нагрузки — кабели и провода можно проверять.
При проверке сопротивления изоляции домашней электропроводки выключить все приборы, вытащив их из розеток, выкрутить лампочки
Еще один этап подготовки к работе с мегаомметром — подсоединение переносного заземления. Оно необходимо для снятия остаточного напряжения в измеряемых цепях. К шине заземления в щитке крепится медный многожильный провод сечением не менее 1,5 квадрата. Второй его конец зачищается от изоляции, крепится к сухой палке. Провод надо прикрепить так, чтобы медью было удобно прикасаться к проводникам.

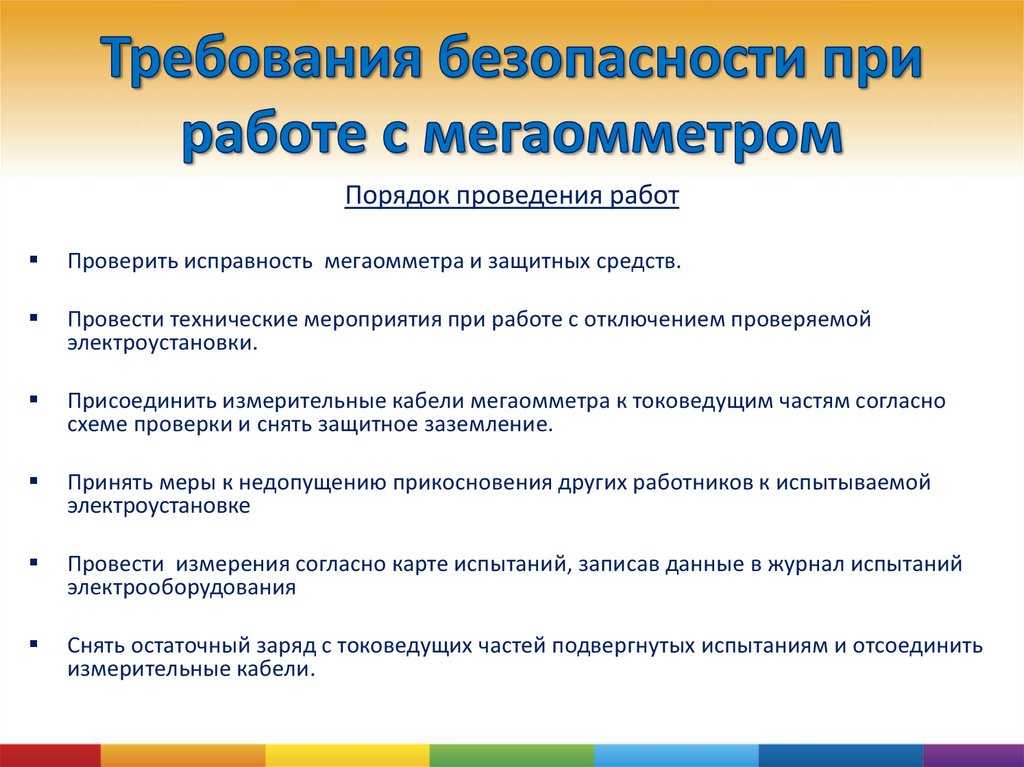

Требования по безопасности
На предприятиях измерения мегаомметром могут проводить работники с группой электробезопасности 3 и выше. Даже если измерения проводиться будут дома, надо действовать придерживаясь правил безопасности. Для этого перед тем как пользоваться мегаомметром надо выучить инструкцию. По инструкции надо:
Особое внимание уделите остаточному напряжению. При большой протяженности тестируемой линии накапливается значительный заряд, способный нанести даже летальные повреждения.
Подключение мегаомметра к тестируемой линии
В стандартную комплектацию входит три щупа. Один из низ имеет с одной стороны два наконечника. Он используется при измерениях экранированных кабелей для устранения токов утечки (щуп с буквой «Э» цепляется к кабельному экрану).
В верхней части прибора есть три гнезда, в которые подключаются щупы. Они промаркированы буквами:
При подготовке к работе в гнездо «Л» и «З» вставляются одинарные щупы. Так проводится большинство измерений. Только если надо исключить токи утечки берут двойной щуп. Один его наконечник с буквой «Э» вставляют в гнездо с аналогичной надписью, второй — в гнездо «Л».
Далее, при помощи зажимов-крокодилов, подключаем аппарат к измеряемой линии:
- Если надо измерить сопротивление изоляции между жилами кабеля, оба щупа цепляем на оголенную часть проводов.
- Если проверяется «пробой на землю», один щуп крепим к проводу, второй — к клемме «земля».
Других вариантов нет. Разве что с описанным выше случаем с экранированным кабелем. Но их в частных домах и квартирах практически не используют. Если все-таки есть кабель с экраном и надо исключить токи утечки, используем щуп с раздвоенным концом, провода экранирующей оплетки скручиваем в жгут и добавляем в общий пучок измеряемых проводов.
Проводим измерения
Теперь конкретно о том, как пользоваться мегаомметром. После того, как установили щупы на мегаомметре, надо выбрать тестовое напряжение. Для этого есть специальные таблицы в которых указывается, каким напряжением необходимо проверять сопротивление изоляции для самых разных приборов и устройств, а также какое сопротивление можно считать «нормальным».
Измеряемый объект | Тестовое напряжение | Минимально допустимое значение сопротивления изоляции | Условия, примечания |
---|---|---|---|
Электропроводка и осветительная сеть | 1000 В | 0,5 МОм и выше | Для помещений с нормальными условиями эксплуатации проверять 1 раз в 3 года, с повышенной опасностью — 1 раз в год |
Стационарные электроплиты | 1000 В | 1 МОм и выше | Плиту разогреть и отключить, проверять не реже 1 раза в год |
Электрощиты, распределительные устройства, токопроводы (магистральные кабели) | 1000-2500 В | Не менее 1 МОм | Проверку проводить с каждой линией отдельно |
Устройства с напряжением до 50 В | 100 В | Смотреть по паспорту изделия, но не менее 0,5 МОм | При измерениях полупроводниковые изделия шунтировать |
Устройства с напряжением от 50 В до 100 В | 250 В | Смотреть по паспорту изделия, но не менее 0,5 МОм | |
Устройства с напряжением от 100 В до 380 В | 500-1000 В | Смотреть по паспорту изделия, но не менее 0,5 МОм | Электромоторы и другие изделия |
Устройства с напряжением от 380 В до 1000 В | 1000-2500 В | Смотреть по паспорту изделия, но не менее 0,5 МОм |
При проверке сопротивления изоляции кабелей домашней проводки подают напряжение 500 В или 1000 В. Порядок действий такой:
Если измеренное сопротивление изоляции больше либо равно паспортному значению (или тому, что указано в таблице), с устройством/кабелем все нормально. Если изоляция ниже требуемой есть два пути. Первый — искать причину, устранять, измерять по-новой. Второй — заменять.
Как померить сопротивление изоляции кабеля
Чаще всего приходится измерять сопротивление изоляции кабелей. Как пользоваться мегаомметром в этом случае? Если кабель уже находится в эксплуатации, его отключают от электропитания, убирают подключенную к нему нагрузку. Изменения проводят нескольких видов:
- Каждую жилу кабеля по отношению ко всем остальным, объединенным в пучок и заведенным туда же земляным проводом.
Так измеряется состояние изоляции кабеля
- Каждую жилу относительно земли (остальные провода не заземляются).
- Каждая жила относительно всех других проводников (каждую пару проводов).
Пункты 2 и 3 выполняют, если результаты первого измерения оказались ниже нормы. Эти измерения несложные, но, если жил много, занимают много времени. Хорошо что в электрике используются в основном трехжильные провода и только при подводе трехфазной сети их может быть больше.
Как пользоваться мегаомметром: так измеряют сопротивление изоляции между двумя проводами в кабеле
При измерении на щитке все автоматы переводят в положение «выключено», убирают нагрузку, затем проводят измерения. Провода при этом можно из гнезд не доставать, а щупами касаться контактных винтов. Будьте внимательны: на входном автомате вводную линию (подключается в верхние гнезда) без отключения питания на подстанции измерять нельзя.
Если кабель экранирован (есть металлическая оплетка из проволоки, стальные или алюминиевые ленты), устанавливают щуп с раздвоенным наконечником, а экран добавляют в жгут к проводам и «земле».
Измерение изоляции асинхронного двигателя мегаомметром
Перед измерениями отключают питание, снимают остаточное напряжение. Затем надо получить доступ к выводам обмоток. Один щуп прикрепляем к корпусу двигателя. Следите чтобы контакт был с чистым металлом — надо найти участок без краски и ржавчины. При проверке второй щуп подключаем к каждой из обмоток (также надо позаботиться чтобы под «крокодилом» было чисто.
Согласно таблице асинхронные двигатели, подключаемые к сети 220 В или 380 В, испытываются напряжением в 500 В.
Как проверить двигатель с помощью мегомметра?
R Jagan Mohan Rao
Измерители изоляции или мегомметры — это приборы, используемые для измерения электрической изоляции в условиях высокого напряжения. Название этого прибора, мегомметр, происходит от измерения изоляции кабелей, трансформаторов, изоляторов и т. д., выраженного в мегаомах (МОм).
Мегаомметр или мегомметр представляет собой измерительный прибор для анализа высоких электрических сопротивлений.
Цель измерения сопротивления изоляции
Измерение сопротивления обмоток электродвигателя позволяет выявить износ, вызванный погодными условиями, коррозией, грязью, влагой и чрезмерной вибрацией, до того, как двигатель выйдет из строя.
Существуют очень четкие ограничения возможности только испытания сопротивления изоляции для оценки эксплуатационного состояния электродвигателя. Следует позаботиться об одной вещи: между системой изоляции и кожухом машины должен быть свободный проход.
Как проверить двигатель с помощью мегомметра?
Для выполнения этих измерений необходимо выполнить следующее:
Отключить двигатель от источника питания и подключить мегомметр между обмотками.
Установите безопасную рабочую зону, чтобы не допустить посторонних лиц к мегомметру, так как он будет подавать высокое напряжение. Неправильное использование мегомметра может привести к повреждению частей оборудования и травмам пользователей.
С помощью стандартного мультиметра проверьте межфазное сопротивление на всех трех фазах.
1. Все показания должны быть примерно одинаковыми и варьироваться в зависимости от размера и типа двигателя.
2. Если измеритель обнаруживает полное короткое замыкание (0 Ом) или перегрузку (OL), двигатель может быть неисправен.
Для измерения высокого сопротивления подайте высокое напряжение (в два раза превышающее рабочее напряжение). Например, для двигателя на 480 В подайте 1000 В.
Выполните показания в мегаомах.
Для двигателя номиналом 240-480 В стоит отметить, что разные фирмы имеют разные минимальные допуски сопротивления изоляции в используемом оборудовании, в пределах от 1 до 10 МОм. Сопротивление изоляции в новом оборудовании должно быть значительно выше, от 100 до 200 МОм.
Поскольку прочность изоляции зависит от температуры и влажности, вам может потребоваться выполнить несколько измерений сопротивления в течение некоторого времени, чтобы получить стабильный результат.
- Подсоедините один провод мегомметра к клемме или проводу заземления, а другой — к одному из фазных проводов или клемм.
- Пресс-тест на мегомметре.
- Очень высокое значение сопротивления (более 10 МОм) указывает на хорошую изоляцию двигателя.
- При необходимости рекомендуется обращаться к руководству пользователя производителя двигателя.
- Повторите шаги с двумя другими фазами.
Профилактическое обслуживание
Периодическое измерение сопротивления изоляции покажет состояние двигателей и необходимость их замены или модернизации.
Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.
Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.
Читать далее:
Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.
Обещаем не спамить. Вы можете отписаться в любое время.
Неверный адрес электронной почты
Категории Основы электротехникиРекомендуемые статьи
Схема таймера управления двигателем – автоматический ПУСК и ОСТАНОВ двигателя
Проводка схемы управления двигателем
Геотермальные электростанции
Как читать паспортную табличку двигателя?
Формула AMP, KW, KVA, HP для переменного и постоянного напряжения
Автоматический выключатель защитного отключения (RCCB)
Регулятор скорости двигателя
Преимущества систем «звезда» и «треугольник»
Что такое ELCB? Принцип, преимущества, недостатки, области применения
Принцип работы стартера со звездой – треугольником
2023 © Воспроизведение без явного разрешения запрещено. — Курсы PLC SCADA — Сообщество инженеров
Как проверить трехфазный двигатель с помощью мегомметра?
В этом посте мы обсудим, как проверить трехфазный двигатель с помощью мегомметра. Мы используем мегомметр для проверки уровня изоляции всего электрооборудования, такого как двигатель, трансформатор, кабель, изолятор и т. д. Значение сопротивления изоляции выражается в кОм, мегаом.
Меггер торговая марка измерителя изоляции. Меггер состоит из генератора постоянного тока и омметра.
Качество изоляции играет очень важную роль в бесперебойной работе электрооборудования. Изоляция ухудшается при изменении рабочей температуры, условий окружающей среды, старении и т. д. Поэтому необходимо периодически проверять качество изоляции, чтобы обеспечить исправность электрооборудования.
Проверка сопротивления изоляции двигателя Перед выполнением проверки мегомметром асинхронного двигателя выполните следующие проверки безопасности. Шаг 1 Отключите двигатель от источника питания и разрядите статор, замкнув все клеммы на землю. Шаг 2 Подсоедините провода мегомметра между одной клеммой статора и корпусом двигателя. Шаг 3 Подайте удвоенное рабочее напряжение двигателя между одной фазой и корпусом двигателя. Если номинальное напряжение двигателя 440 вольт, подайте напряжение 880 вольт. Мы должны протестировать старый двигатель при меньшем напряжении (около 80% от двойного рабочее напряжение ). Шаг 4 Установите напряжение мегомметра, как указано в шаге №3, и нажмите кнопку проверки на мегомметре. Запишите значение сопротивления изоляции. Шаг-5 Если мегомметр показывает ноль, это показывает, что обмотка заземлена. Обратите внимание, что если значение мегомметра равно нулю, это означает, что любая из трех обмоток статора может быть заземлена. Статор двигателя имеет конфигурацию звезды или треугольника. Следовательно, нет необходимости проверять значение мегомметра (значение IR) в разных точках клеммы подключения. Шаг-6 Если значение сопротивления изоляции высокое. если двигатель на 440 вольт имеет значение IR более 1 МОм и выше, это означает, что изоляция обмотки двигателя хорошая. Шаг-7 После проверки двигателя мегомметром необходимо соединить обмотку с землей, чтобы снять накопленное напряжение обмотки. Таким образом мы можем проверить трехфазный двигатель с помощью мегомметра. Сопротивление изоляции или значение мегомметра обмотки двигателя зависит от многих параметров.
