Как припаять провода

К наушнику и штекеру

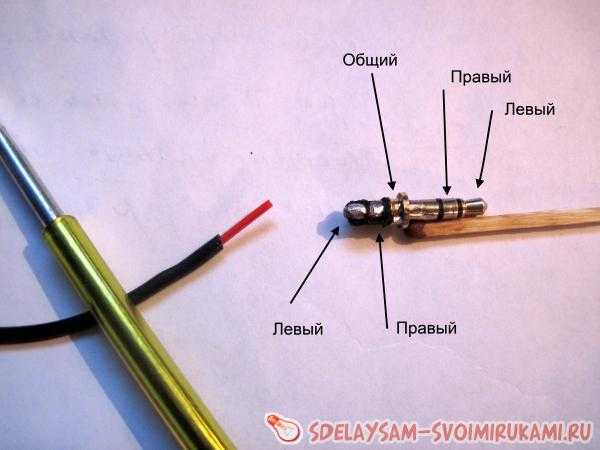

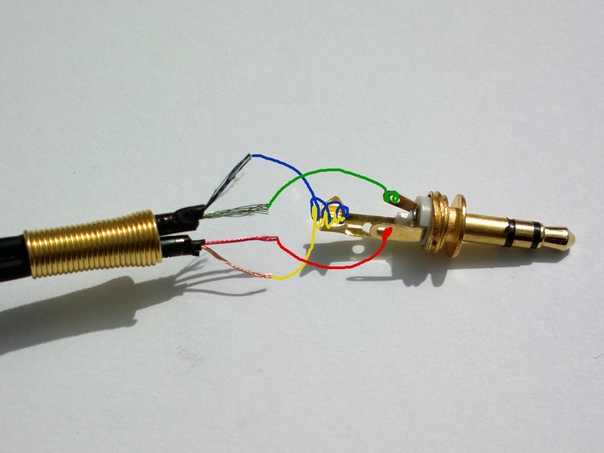

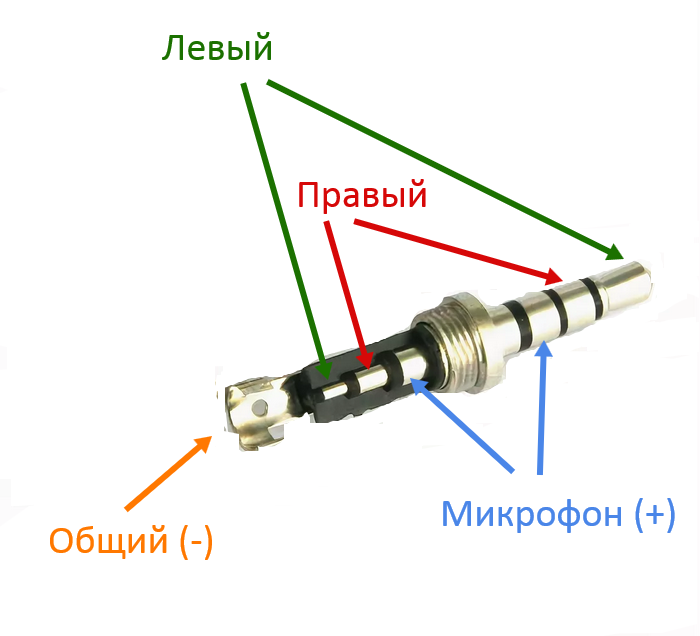

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Паяльники ЭПСН

Наиболее распространенный вид этого инструмента, в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300^оС, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400^оС.
2. Тугоплавкие, у которых этот показатель выше 400^оС.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

• олово;
• свинец;
• кадмий;
• сурьма;
• висмут;
• цинк;
• медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

Флюсы

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса, олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900^оС) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

Наименование	Изображение	Назначение	Цена (руб)
Монтажный бинокуляр		Защита глаз при пайке, увеличение видимости рабочего поля при монтаже мелких деталей	350
Набор для пайки (6 предметов) ZD-151 REXANT		Установка деталей, зачистка контактов и мест пайки и другие вспомогательные операции	500
Подставка под паяльник «Чугун квадрат» ZD-10A REXANT		Хранение паяльника при нагреве и между выполнением операций	550
Браслет антистатический ZD-152REXANT		Заземление статических зарядов	300
Держатель «третья рука» с линзой и подставкой под паяльник ZD-10A REXANT		Удерживание деталей при работе, подсветка. Применяется в электронном монтаже и часовом деле	1200
Оловоотсос для припоя ZD-108 REXANT		Удаление излишков припоя или флюса при монтаже/демонтаже в электронике	350
Губка для очистки жала паяльника 40х70 мм ZD-929 REXANT		Зачистка жала паяльника от остатков припоя и флюса	80

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку, предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.
